Broan Elite E5490 User manual

Model E54000
ENGLISH....................................2
FRANÇAIS...............................15
ESPAÑOL.................................28
99043938E
In USA - BROAN Hartford, Wisconsin
In CANADA - BROAN Drummondville, QC, Canada
REGISTER YOUR PRODUCT ONLINE AT : www.Broan.com/register
For additional Information visit www.Broan.com

- 2 -
READ AND SAVE THESE INSTRUCTIONS
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer. If you have questions,
contact the manufacturer at the address or telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service panel and lock service
panel to prevent power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a prominent warning device,
such as a tag, to the service panel.
3. Installation work and electrical wiring must be done by a qualified person(s) in accor-
dance with all applicable codes and standards, including fire-rated construction codes
and standards.
4. Sufficient air is needed for proper combustion and exhausting of gases through the flue
(chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equip-
ment manufacturer’s guidelines and safety standards such as those published by the
National Fire Protection Association (NFPA), and the American Society for Heating,
Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other
hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. Do not use this unit with any separate solid-state speed control device.
8. To reduce the risk of fire, use only metal ductwork.
9. This unit must be grounded.
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
A. Never leave surface units unattended at high settings. Boilovers cause smoking and
greasy spillovers that may ignite. Heat oils slowly on low or medium settings.
B. Always turn hood ON when cooking at high heat or when cooking flaming foods. (i.e.
Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambe’).
C. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or
filter.
D. Use proper pan size. Always use cookware appropriate for the size of the surface
element.
WARNING
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP
GREASE FIRE, OBSERVE THE FOLLOWING:*
1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the
burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.
2. NEVER PICK UP A FLAMING PAN - You may be burned.
3. DO NOT USE WATER, including wet dishcloths or towels - violent steam explosion will
result.
4. Use an extinguisher ONLY if:
A. You know you have a Class ABC extinguisher and you already know how to operate
it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.
!
INTENDED FOR DOMESTIC COOKING ONLY
!

- 3 -
!
CAUTION
1. For indoor use only.
2. To reduce risk of fire and to properly exhaust air, be sure to duct air outside.Do not vent
exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages.
3. Take care when using cleaning agents or detergents.
4. Avoid using food products that produce flames under the Range Hood.
5. For general ventilating use only.Do not use to exhaust hazardous or explosive materi-
als and vapors.
6. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall
spray, construction dust, etc. off power unit.
7. Your hood motor has a thermal overload which will automatically shut off the motor if it
becomes overheated. The motor will restart when it cools down. If the motor continues
to shut off and restart, have the hood serviced.
8. For best capture of cooking impurities, the bottom of the hood should be a minimum of
24" and a maximum of 30" above the cooking surface. See “Prepare Support Frame”
section for mounting restrictions.
9. Two installers are recommended because of the large size and weight of this hood.
10. This product is equipped with a thermostat which may start blower automatically.To
reduce the risk of injury and to prevent power from being switched on accidentally,
switch power off at service panel and lock or tag service panel.
11. Use with approved cord-connection kit only.
12. Please read specification label on product for further information and requirements.

- 4 -
OPERATION
Controls
The hood is operated using the slide controls
under the bottom of the hood.
The light switch turns the lamps on and off.
The blower switch turn the blower on to
three speed settings:
0 - OFF
1 - LOW SPEED
2 - MEDIUM SPEED
3 - HIGH SPEED
The pilot lamp lights up whenever the blower is on.
HEAT SENTRY™
Your hood is equipped with a HEAT SENTRY™ thermostat. This thermostat is a
device that will turn on or speed up the blower if it senses excessive heat above
the cooking surface.
1) If blower is OFF - it turns blower ON to HIGH speed.
2) If blower is ON at a lower speed setting - it turns blower up to HIGH speed.
When the temperature level drops to normal, the blower will return to its original
setting.
WARNING: The HEAT SENTRY thermostat can start the blower even if
the hood is turned OFF. When this occurs, it is impossible to turn the blower
OFF with its switch. If you must stop the blower, do it from the main electrical
panel.
LIGHT
SWITCH
PILOT
LAMP
BLOWER
SWITCH
HALOGEN BULBS
This range hood requires (4) halogen bulbs
(Type T3, 12Volt, 20 Watt Max, G-4 Base).
WARNING: Always switch off the
electricity supply before carrying out any
operations on the appliance.
To change bulbs:
1. Loosen the ring nut by turning it
counterclockwise.
2. Remove the bulb by pulling sideward(DO
NOT ROTATE).
CAUTION: Bulb may be hot!
3. Replace with Type T3, 12Volt, 20 Watt
Max, G-4 Base halogen bulb. Do not touch
replacement bulb with bare hands!
Do not use bulbs greater then 20 Watts.
Bulbs greater than 20 Watts will cause fuse
to open.
RING NUT
!
FIG. 2
FIG. 1

- 5 -
FUSE REPLACEMENT
IF LIGHTS FAIL TO OPERATE,
DISCONNECT THE POWER AT THE
SERVICE ENTRANCE. CHECK THE FUSE
AND REPLACE IF NECESSARY.
1. Remove the grease filters.
2. Remove the cover of the fuse box.
3. Locate the fuse holder. Unscrew its cap
and remove the fuse.
4. Replace the fuse with the same size and
amperage (5x20mm, 4amp, 125volt).
Do not use fuses greater than 4 amps.
Fuses greater than 4 amps may
damage the transformer.
5. Reinstall the fuse holder cap, fuse box
cover and grease filters.
6. Reconnect power at the service entrance.
FUSE
FUSE BOX
FIG. 3

- 6 -
MAINTENANCE
Proper maintenance of the Range Hood will assure proper performance of the unit.
Grease Filter
The grease filter should be cleaned frequently. Use a warm detergent solution.
Grease filter is dishwasher safe.

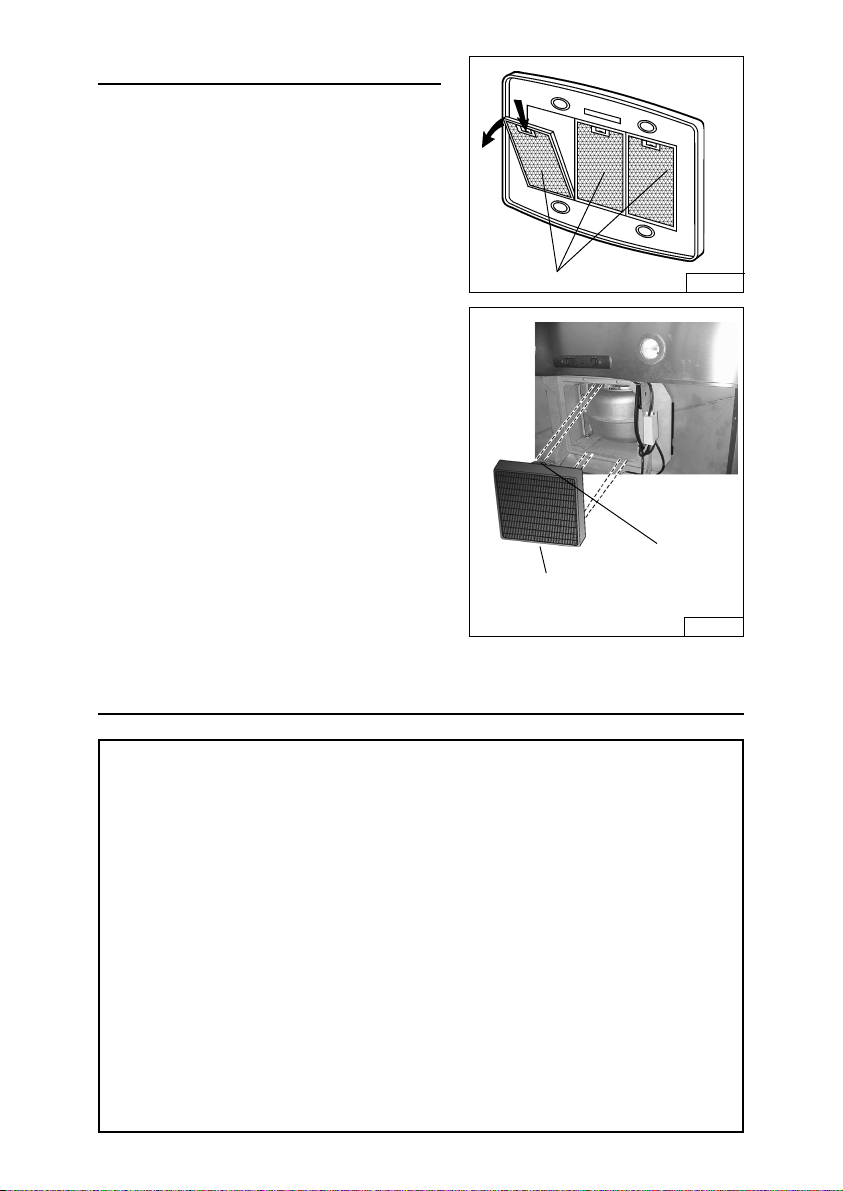

See “INSTALL FILTERS” section for removal and installation instructions.
Non-ducted Recirculation Filter
The non-ducted recirculation filter should be changed every 6 months. See “INSTALL
FILTERS” sectionfor removal and installation instructions.
Hood Cleaning
Stainless steel is one of the easiest materials to keep clean. Occasional care will
help preserve its fine appearance.
Cleaning tips:
OHot water with soap or detergent is all that is usually needed.
OFollow all cleaning by rinsing with clear water. Wipe dry with a clean, soft cloth to
avoid water marks.
OFor discolorations or deposits that persist, use a non-scratching household
cleanser or stainless steel polishing powder with a little water and a soft cloth.
OFor stubborn cases, use a plastic scouring pad or soft bristle brush together with
cleanser and water. Rub lightly in direction of polishing lines or "grain" of the
stainless finish. Avoid using too much pressure which may mar the surface.
ODO NOT allow deposits to remain for long periods of time.
ODO NOT use ordinary steel wool or steel brushes. Small bits of steel may adhere
to the surface causing rust.
ODO NOT allow salt solutions, disinfectants, bleaches, or cleaning compounds to
remain in contact with stainless steel for extended periods. Many of these com-
pounds contain chemicals which may be harmful. Rinse with water after expo-
sure and wipe dry with a clean cloth.
Painted surfaces should be cleaned with warm water and mild detergent only.

- 7 -
PREPARE THE HOOD
Unpack hood and check contents.
You should receive:
1 - Hood
1 - Decorative Flue Assembly
1 - Support Frame
1 - Parts Bag containing:
1 - Support Frame Bracket
1 - Discharge Collar
4 - Lag Bolts (6 x 70mm)
14 - Mounting Screws (3.9 x 9.5mm Pan Head)
2 - Mounting Screws (2.9 x 9.5mm Pan Head)
4 - Washers 6.4mm Diameter
6 - Serrated Washers
1 - Wiring Box Cover
1 - Wire Clamp
1 - Installation Instructions
4 LAG BOLTS
(6 x 70mm)
14 MOUNTING
SCREWS (3.9 x
9.5mm Pan Head)
DISCHARGE
COLLAR
DECORATIVE
FLUE SUPPORT
FRAME
SUPPORT FRAME
BRACKET
2 MOUNTING
SCREWS (2.9 x
9.5mm Pan Head)
4 WASHERS
6.4mm
6 SERRATED
WASHERS
WIRE
CLAMP
WIRING BOX
COVER
FIG. 4

- 8 -
INSTALL THE DUCTWORK
DUCTED HOODS ONLY
!
CAUTION: To reduce the risk of fire,
use only metal ductwork.
1. Decide where the ductwork will run
between the hood and the outside.
2. A straight, short duct run will allow the
hood to perform most efficiently.
3. Long duct runs, elbows, and transitions
will reduce the performance of the hood.
Use as few of them as possible. Larger
ducting may be required for best
performance with longer duct runs.
4. Install a roof or wall cap. Connect round
metal ductwork to cap and work back to-
wards hood location. Use duct tape to
seal the joints between ductwork sec-
tions.
INSTALL SUPPORT SYSTEM
1. At hood location, install 2 X 4 cross
framing between ceiling joists using
dimensions shown.
2. Finish the ceiling surface. Be sure to mark
the location of the ceiling joists and cross
framing.
3. Secure the support frame bracket to joists
and cross framing with four lag bolts
provided (6x70mm) and four washers
(6.4mm). Make sure screws are driven into
center of joists and framing for maximum
strength. Be careful, because the position
of the bracket determines the final position
of the hood: the side with the slot B
corresponds to the controls side. Fig. 2.
FIG. 5
HOOD
ROUND
ELBOW
6”
ROUND
DUCT
ROOF CAP
DECORA-
TIVE
FLUE
EAVE
VENT
DRYWALL
81/16”
CROSS FRAMING
CEILING
JOISTS
LAG BOLTS
(6x70mm)
WASHERS
(Ø6.4mm)
SLOT B
FRONT
FIG. 6
TOP VIEW OF SUPPORT FRAME
81/16”
515/16”
FIG. 7
24” to 30” ABOVE
COOKING SURFACE
(See “Prepare Support
Frame” section for
mounting restriction)
315/16”
3”

- 9 -
PREPARE SUPPORT FRAME
8 AND 9-FOOT CEILINGS
1. Measure the ceiling height and determine
distance between the cook top and bottom
of hood.
2. Remove (4) screws and washers in the
height adjustment slots. Figure 8.
3. Per the chart, adjust overall lenght of the
support frame. Figure 8.
4. Reinstall (4) screws and washers in the
height adjustment slots. Figure 8.
Notes:
a. Minimum hood distance above cook top must not be less than 24”.
A maximun of 30” above cook top is highly recommended for best capture of
cooking impurities.
Distances over 30” are at the installer’s and user’s discretion; providing that
ceiling height and flue length permit.
b. Requires optional 10-foot flue extension.
10-FOOT CEILINGS
Note: The following materials must be purchased separately for 10-foot ceiling
installations.
•Flue extension model FX54SS for ducted installations
•Flue extension model FXN54SS for non-ducted installations
5. Discard the upper support frame half supplied with the range hood. Replace with
the longer upper support frame supplied with the flue extension.
6. Follow steps 1 through 4 shown above.
FIG. 8
HEIGHT
ADJUSTMENT
SLOTS
FRONT
CEILING
HEIGHT
8 FOOT
CEILING
9 FOOT
CEILING
HOOD DISTANCE ABOVE 36” HIGH COOK TOP (See note a)
24” 25” 26” 27” 28” 29” 30”
LENGHT OF SUPPORT FRAME, DIMENSION “A”
22” 21”
10 FOOT
CEILING
(see note
b)
22” 21”
32” 31” 30” 29” 28”
46” 45” 44” 43” 42” 41” 40”
DUCTED
NON DUCTED
DUCTED &
NON DUCTED
DUCTED &
NON DUCTED
DUCT METHOD

- 10 -
MOUNTING SCREWS
(3.9x9.5mm)
SUPPORT
FRAME
BRACKET
FRONT
SUPPORT
FRAME
FIG. 9
PREPARE SUPPORT
FRAME, cont’d.
7. Hang the support frame from the support
frame bracket (located on ceiling).
Securely fasten with (4) 3.9x9.5mm
mounting screws. Fig. 9.
PREPARE THE HOOD
DUCTED AND NON-DUCTED HOODS
1. Assemble the Electrical Mounting Plate to
the hood with (2) 3.9x9.5mm mounting
screws and (2) serrated washers. Fig. 10.
DUCTED HOODS ONLY
2. Install the plastic discharge collar into the
opening of the blower discharge. Fig. 11.
3. Install 6” diameter metal duct over the
blower discharge. It must be long enough
to reach ducting that discharges to the
outside. Duct tape all joints to make them
secure and air tight.
NON-DUCTED HOODS ONLY
Note: the following material must be
purchased separately for non-ducted
recirculation installations:
•Non- Ducted Recirculation Kit RK54
•5” diameter metal expandable duct
1. Discard the plastic discharge collar
supplied with the hood. Install the 5” to 6”
adapter (supplied with the non-ducted
recirculation kit) over the blower
discharge. Fig. 12.
2. Duct tape alljoints to make them secure
and air tight.
ELECTRICAL
MOUNTING PLATE
MOUNTING
SCREWS
(3.9x9.5mm)
FIG.10
FIG.11
DISCHARGE
COLLAR
DUCTED
ONLY
FIG.12
6”/5”
ADAPTER
NON-DUCTED
ONLY

- 11 -
FIG.13
NON-DUCTED
RECIRCULATION
PLENUM
FIG.14
DUCT
CONNECTOR
5” METAL
EXPANSION
DUCT
PREPARE THE HOOD, cont’d.
NON-DUCTED HOODS ONLY
3. Install the non-ducted recirculation plenum through the upper rectangular
openings in the support frame. Fig. 13
4. Install the 5” diameter duct connector to plenum. Twist and lock to secure. Fig. 14.
5. Attach 5” diameter metal expandable duct to the plenum. When stretched, it must
be long enough to reach the bottom of the support frame. Fig. 14.
6. Duct tape all joints to make them secure and air tight.
INSTALL UPPER
DECORATIVE FLUE
DUCTED HOODS ONLY
(8-FOOT AND 9-FOOT CEILINGS)
1. Install and secure the upper flue to the
support frame with (2) 2.9x9.5mm
mounting screws. Fig. 15.
•On 8-foot ceilings, install with air vents
down.
•On 9-foot ceilings, install upper flue with
air vents up.
(10-FOOT CEILINGS)
2. Discard the upper flue supplied with the
hood. Replace with the upper flue
supplied with flue extension model
FX54SS.
3. Install and secure the upper flue to the
support frame with (2) 2.9x9.5mm
mounting screws.
UPPER
FLUE
MOUNTING SCREWS
(2.9x9.5mm)
FIG.15
VENTS “UP”
VENTS
“DOWN”

- 12 -
INSTALL THE UPPER
DECORATIVE FLUE, cont’d.
NON-DUCTED HOODS ONLY
(8-FOOT AND 9-FOOT CEILINGS)
4. Install the upper flue with air vent “up”.
Secure to the support frame with (2)
2.9x9.5mm mounting screws. Fig. 16.
(10-FOOT CEILINGS)
5. Discard the upper flue supplied with the
hood. Replace with the upper flue
supplied with flue extension model
FXN54SS.
6. Install with air vents “up” and secure to the
support frame with (2) 2.9x9.5mm
mounting screws.
INSTALL LOWER
DECORATIVE FLUE
1. Slide the lower flue up and over the upper
flue until it contacts the ceiling.
Temporarily secure the both halves
together with duct tape. Fig. 17.
INSTALL THE HOOD
CAUTION: At least two installers are
required due to the weight and size of the
hood.
1. Secure the hood to the support frame with
(6) 3.9x9.5mm mounting screws and (2)
serrated washers. Fig. 18.
MOUNTING SCREWS
(3.9x9.5mm)
!
UPPER
FLUE
FIG.16
MOUNTING SCREWS
(2.9x9.5mm)
LOWER
FLUE
TAPE
FIG.17
VENTS
“UP”
FIG.18
SERRATED
WASHERS

- 13 -
5” NON-DUCTED
CONNECTION
TAPE
FIG.19
CONNECT THE DUCTWORK
Duct tape all connecton’s to make them
secure and air tight.
DUCTED HOODS ONLY
1. Connect 6” diameter metal duct to ducting
that discharges to the outside.
NON-DUCTED HOODS ONLY
2. Connect 5” diameter expandable metal
duct from the non-ducted plenum to the
adapter on the blower discharge.
DUCTED AND NON-DUCTED HOODS
3. Remove the tape from the lower flue.
Lower the flue until is seats on top of the
hood.
4. Remove duct tape from upper and lower
flue. Lower the flue until it seats on top of
the hood.
6” DUCTED
CONNECTION
WIRING BOX
COVER
LINE IN 120 VOLTS - 60 HZ
WIRE CLAMP
BLK-BLK
WHT-WHT
GRN-GRN
INSTALL ELECTRICAL
WARNING: Electrical wiring must be done by a qualified person(s) in
accordance with all applicable codes and standards. This range hood must be
properly grounded. Turn off electrical power at service entrance before wiring.
1. Remove the wiring box cover. Fig. 20.
2. Run 2-wire plus ground power cable through the round opening in the support
frame bracket and into the wiring box.
3. Secure cable to box with an appropriate cable connector.
4. Feed the range hood’s power cable through the hole in the bottom of the
wiring box.
5. Secure the cable to the box using the wire clamp (supplied in the parts bag).
6. Connect wires, white-to-white, black-to-black and green-to-ground.
7. Push wiring into the electrical box. Reinstall the wiring box cover.
8. Raise the upper flue and reinstall mounting screws.
FIG.20
!

- 14 -
INSTALL FILTERS
(DUCTED AND NON-DUCTED HOODS)
1. To remove the GREASE filter, push in on
the metal latch tab and tilt filter downward
to remove.
2. To install the GREASE filter, align rear
filter tabs with slots in the hood. Depress
the metal latch tab, push filter into posi-
tion and release. Make sure filter is se-
curely engaged after installation.
NOTE: Prior to use, remove protective film
from the filter frame.
(NON-DUCTED HOODS ONLY)
1. To remove the CHARCOAL filter, push in
on the front filter latch. Pull the filter down
to disengage the rear filter tabs.
2. To install the CHARCOAL filter, align the
rear filter tabs with slots in the hood. Push
the filter up into place until the front latch
snaps securely into the slot. Make sure
the filter is securely engaged after as-
sembly.
3. Install GREASE filter after charcoal filter
is installed. CLAMP
GREASE
FILTERS
NON-DUCTED
RECIRCULATION
FILTER
FIG.21
FIG.22
WARRANTY
ONE YEAR LIMITED WARRANTY FOR BROAN PRODUCTS
Broan-NuTone LLC (Broan-NuTone) warrants to the original consumer purchaser of Broan products that such products will
be free from defects in materials or workmanship for a period of one year from the date of original purchase. THERE ARE
NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES
OR MERCHANT ABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any product or part which
is found to be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND INCAN-
DESCENT BULBS, FUSE, FILTERS, DUCTS, ROOF CAPS,WALL CAPS AND OTHER ACCESSORIES FOR DUCT-
ING. This warranty does not cover (a) normal maintenance and service or (b) any products or parts which have been subject
to misuse, negligence, accident, improper maintenance or repair (other than by Broan-NuTone), faulty installation or instal-
lation contrary to recommended installation instructions.
The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states
do not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE'S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE'S OPTION, SHALL BE THE
PURCHASER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE SHALL NOT BE
LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION
WITH PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or con-
sequential damages, so the above limitation or exclusion may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This
warranty supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone at the address stated below or telephone number stated
below, (b) give the model number and part identification and (c) describe the nature of any defect in the product or part. At
the time of requesting warranty service, you must present evidence of the original purchase date.
In USA - Broan®, 926 W. State Street, Hartford, WI 53027 (800-558-1711)
In Canada - Broan®, 550 Lemire Blvd., Drummondville, QC J2C 7W9 (866-737-7770)
www.Broan.com

- 15 -
LISEZ ET CONSERVEZ CES INSTRUCTIONS
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES D’INCENDIE, D’ÉLECTROCUTION OU DE BLESSURES
CORPORELLES, OBSERVEZ LES INSTRUCTIONS SUIVANTES :
1. N’utilisez cet appareil que de la façon prévue par le manufacturier. Si vous avez des
questions,contactez le manufacturier à l’adresse ou au numérode téléphone indiqués
dansla garantie.
2. Avantde nettoyer ou deréparerl’appareil,coupez le courant aupanneaud’alimentation
et verrouillez-en l’accès afin d’éviter sa remise en marche accidentelle. Si le panneau
d’alimentationne peut être verrouillé, apposez un avertissement bienen évidence, par
exempleune étiquette decouleur vive.
3. Les travaux d’installation et de raccordement électrique doivent être effectués par du
personnel qualifié en respectant les normes et règlements en vigueur, y compris les
normeset codes de bâtiment en matière de préventiond’incendie.
4. Une circulation d’air efficace est requise afin d’assurer la combustion et l’évacuation
complète des gaz par la cheminée des équipements à combustion pour prévenir les
retoursdecheminée.Conformez-vousauxinstructions et aux standards de sécurité des
manufacturiers d’équipement de chauffage, tels qu’ils sont publiés par la National Fire
Protection Association (NFPA) et l’American Society for Heating, Refrigeration and Air
ConditioningEngineers (ASHRAE)ainsiquelesresponsablesdescodeslocaux.
5. Lorsque vous coupez ou perforez un mur ou un plafond, prenez garde de ne pas
endommagerles fils électriquesou autre installationqui pourraient y être dissimulés.
6. Lesconduits de l’installationdoivent toujours évacuerl’air à l’extérieur.
7. N’utilisez pas cet appareil avec une autre commande de vitesse à semi-conducteur.
8. Afinde réduire les risques d’incendie,n’utilisez que des conduits enmétal.
9. Cet appareil doit être relié à une mise à la terre.
AFIN DE RÉDUIRE LES RISQUES DE FEU DE CUISINIÈRE :
A. Ne laissez jamais les appareils de cuisson sans surveillance lorsqu’ils sont réglés à feu
vif. Les débordements engendrent de la fumée et des déversements graisseux pouvant
s’enflammer. Chauffez l’huile lentement, à feu doux ou moyen.
B. Mettez toujours la hotte en marche lorsque vous cuisinez à feu vif ou que vous cuisinez
des mets flambés (par ex. : crêpes Suzette, cerises jubilé, steak au poivre flambé).
C. Nettoyez régulièrement la roue du moteur de ventilateur. Ne laissez pas la graisse
s’accumuler sur le ventilateur ou le filtre.
D. Utilisez le bon format de casserole. Servez-vous toujours d’ustensiles de cuisson
appropriés à la dimension de la surface chauffante.
AVERTISSEMENT
AFIN D’ÉVITER TOUS RISQUES DE BLESSURE LORS D’UN FEU DE CUISINIÈRE,
OBSERVEZLESINSTRUCTIONSSUIVANTES*:
1. ÉTOUFFEZ LES FLAMMES à l’aide d’un couvercle le plus hermétique possible, une
plaque à biscuits ou un plateau en métal, puis éteignez le brûleur. ATTENTION de NE
PAS VOUS BRÛLER. Si les flammes ne s’éteignent pas immédiatement, SORTEZ ET
APPELEZ LES POMPIERS.
2. NE PRENEZ JAMAIS EN MAIN UNE POÊLE OU UNE CASSEROLE QUI A PRIS FEU
- vous pourriez vous brûler.
3. N’UTILISEZ PAS D’EAU, ni de torchons ou de serviettes mouillés - vous provoqueriez
une violente explosion de vapeur.
POUR UTILISATION DOMESTIQUE SEULEMENT
!
!

- 16 -
4. Utilisez un extincteur SEULEMENT LORSQUE :
A. Vous savez qu’il s’agit d’un extincteur de classe ABC et que vous en connaissez le
fonctionnement.
B. L’incendie est petit et limité à l’endroit où il a débuté.
C. Les pompiers ont été avisés.
D. Vous pouvez combattre l’incendie en ayant accès à une sortie de secours.
* Tirées du Kitchen Fire Safety Tips publié par la NFPA.
ATTENTION
1. Pour usage intérieur seulement.
2. Afin de réduire les risques d’incendie et d’évacuer correctement l’air, assurez-vous
d’évacuer l’air à l’extérieur. N’évacuez pas l’air dans des espaces clos comme l’intérieur
des murs ou d’un plafond, dans le grenier, faux-plafond ou garage.
3. Faites très attention lors de l’utilisation de produits de nettoyage ou de détergents.
4. Évitez d’utiliser des aliments pouvant s’enflammer sous la hotte de cuisinière.
5. N’utilisez cet appareil que pour une ventilation générale. Ne l’utilisez pas pour évacuer
des matières ou des vapeurs dangereuses ou explosives.
6. Pour éviter de causer des dommages au moteur et de rendre les rotors bruyants et/ou
non équilibrés, gardez votre appareil à l’abri des poussières de gypse et de
construction ou de rénovation, etc.
7. Le moteur de votre hotte possède une protection thermique qui éteindra automatiquement
le moteur s’il devient surchauffé. Il redémarrera automatiquement une fois refroidi. Si le
moteur continue à s’éteindre et à se remettre en marche, faites vérifier votre hotte.
8. Pour une meilleure évacuation des odeurs de cuisson, le bas de votre hotte devrait être
à un minimum de 24 po et à un maximum de 30 po au-dessus de la surface de cuisson.
Voir « Préparation de la structure de support » pour les restrictions relatives au montage.
9. En raison de la grande dimension et du poids de cet appareil, il est recommandé de
confier l’installation de cette hotte à deux personnes.
10. Ce produit est doté d’un thermostat pouvant activer automatiquement le ventilateur.
Pour réduire le risque de blessures et éviter l’activation accidentelle, coupez le courant
depuis le panneau d’alimentation électrique et verrouillez ou apposez un avertissement
sur le panneau.
11. Cette hotte ne doit être utilisée qu’avec un ensemble de cordon d’alimentation approuvé.
12. Nous vous recommandons de lire l’étiquette indiquant les caractéristiques de votre
hotte pour de plus amples renseignements et exigences.
!

- 17 -
FONCTIONNEMENT
Commandes
La hotte fonctionne à l’aide des boutons
coulissants situés sous la partie inférieure
de la hotte.
L’interrupteur d’éclairage allume et éteint
les lampes.
L’interrupteur du ventilateur active le
ventilateur à trois régimes différents :
0 - ARRÊT
1 - BASSE VITESSE
2 - MOYENNE VITESSE
3 - HAUTE VITESSE
Le voyant lumineux s’allume quand le
ventilateur fonctionne.
HEAT SENTRYMC
Votre hotte est munie d’un thermostat HEAT SENTRYMC. Ce thermostat est un
dispositif qui actionnera ou augmentera la vitesse du ventilateur s’il détecte une
chaleur excessive au-dessus de la surface de cuisson.
1) Si le ventilateur n’est pas en marche, il actionnera le ventilateur en haute vitesse.
2) Si le ventilateur fonctionne en basse vitesse, le ventilateur passera en haute vitesse.
Lorsque la température revient à la normale, le ventilateur retourne à sa vitesse d’origine.
AVERTISSEMENT : Le thermostat HEAT SENTRYMC peut activer le
ventilateur même si la hotte est arrêtée. Si tel est le cas, il est impossible
d’arrêter le ventilateur depuis son interrupteur. Si vous devez arrêter le
ventilateur, faites-le depuis le panneau électrique principal.
INTERRUPTEUR
D’ÉCLAIRAGE
VOYANT
LUMINEUX
INTERRUPTEUR
DU VENTILATEUR
AMPOULES HALOGÈNES
Ce modèle de hotte requiert (4) ampoules
halogènes (type T3, 12 V, 20 W max, base G-
4).
AVERTISSEMENT : Avant de procéder
à quelconque opération, débranchez
toujours l’appareil.
Pour remplacer les ampoules :
1. Dévisser la bague dans le sens contraire
des aiguilles d’une montre.
2. Retirer l’ampoule en tirant sur le côté
(NE PAS LA TOURNER).
ATTENTION : L’ampoule peut être chaude!
3. Remplacer par une ampoule de mêmes
caractéristiques (T3, 12 V, 20 W max, base G-
4). Ne touchez pas à l’ampoule neuve mains
nues !
Ne pas employer d’ampoules plus puissantes
que 20 watts. Des ampoules de plus de
20 watts brûleront le fusible.
BAGUE
!
FIG. 2
FIG. 1

- 18 -
REMPLACEMENT DU
FUSIBLE
SI LES LAMPES NE FONCTIONNENT
PAS, DÉCONNECTER L’ALIMENTATION
ÉLECTRIQUE AU POINT D’ORIGINE DE
L’INSTALLATION ÉLECTRIQUE. VÉRIFIER
QUE LE FUSIBLE SOIT EN BON ÉTAT,
PUIS LE REMPLACER AU BESOIN.
1. Retirer les filtres à graisses.
2. Retirer le couvercle de la boîte du fusible.
3. Localiser le porte-fusible. Dévisser sa
calotte et retirer le fusible.
4. Installer un fusible de même taille et de
même intensité (5 x 20 mm, 4 A, 125 V).
Ne pas utiliser de fusibles plus
puissants que 4 ampères. Des
fusibles de plus de 4 ampères
peuvent abîmer le transformateur.
5. Remettre en place le capuchon du porte-
fusible, le couvercle de la boîte du fusible
et les filtres à graisses.
6. Rétablir l’alimentation électrique au point
d’origine de l’installation électrique.
BOÎTIER
DU
FUSIBLE
FUSIBLE
FIG. 3

- 19 -
ENTRETIEN
Un bon entretien de votre hotte garantira une excellente performance.
Filtres à graisses
Les filtres à graisses doivent être nettoyés fréquemment. Utiliser une solution
d’eau chaude additionnée de détergent. Les filtres à graisses peuvent être lavés au lave-
vaisselle.
Voir la section « INSTALLATION DES FILTRES » pour les instructions relatives
au démontage et à l’installation.
Filtre à charbon
Le filtre à charbon (pour hottes à recirculation) doit être changé tous les 6 mois.
Voir la section « INSTALLATION DES FILTRES » pour les instructions relatives
au démontage et à l’installation.
Nettoyage de votre hotte
L’acier inoxydable est l’une des matières les plus faciles à nettoyer. Un entretien
occasionnel permettra de le conserver en parfait état. Conseils pour le nettoyage :
OEau chaude et savon ou détergent, c’est tout ce qui est normalement nécessaire.
OAprès chaque nettoyage, rincer bien à l’eau claire. Essuyer avec un chiffon propre
et doux pour éviter les taches d’eau.
OSi des décolorations ou des dépôts persistent, utiliser un nettoyant domestique non
abrasif ou de la poudre pour l’acier inoxydable avec un peu d’eau et un chiffon doux.
ODans les cas difficiles, utiliser une éponge en plastique ou une brosse douce
avec du nettoyant et de l’eau. Frotter légèrement en suivant la direction du
polissage ou du « grain » de l’acier inoxydable. Éviter de frotter trop fort pour ne
pas abîmer la surface.
ONE PAS LAISSER les taches sur place trop longtemps.
ONE PAS UTILISER de laines d’acier ordinaires ou de brosses en acier. Des
débris d’acier pourraient adhérer à la surface et causer de la rouille.
ONE PAS LAISSER trop longtemps des solutions salines, des désinfectants, des
blanchissants ou des produits nettoyants en contact avec l’acier. Beaucoup de
ces produits contiennent des produits chimiques qui pourraient causer des
dommages. Rincer à l’eau immédiatement s’ils entrent en contact, puis essuyer avec
un chiffon humide.
Les surfaces peintes doivent être nettoyées avec de l’eau tiède additionnée d’un
détergent doux seulement.

- 20 -
PRÉPARATION DE LA HOTTE
Retirer la hotte de l’emballage, puis vérifier le
contenu.
Vous devez recevoir :
1 - Hotte
1 - Conduit décoratif
1 - Structure de support
1 - Sachet avec :
1 - Bride de la structure de support
1 - Collier d’évacuation
4 - Tire-fond (6 x 70 mm)
14 -Vis de montage (3,9 x 9,5 mm, tête ronde)
2 - Vis de montage (2,9 x 9,5 mm, tête ronde)
4 - Rondelles (6,4 mm de diamètre)
6 - Rondelles dentées
1 - Couvercle de boîte de connexion électrique
1 - Serre-fils
1 - Instructions d’installation
COLLIER
D’ÉVACUATION
BRIDE DE LA
STRUCTURE
DE SUPPORT
CONDUIT
DÉCORATIF
SERRE-FILS
4 TIRE-FOND
(6 x 70 mm)
14 VIS DE
MONTAGE (3,9 x
9,5 mm, tête
ronde)
STRUCTURE
DE SUPPORT
2 VIS DE
MONTAGE
(2,9 x 9,5
mm, tête
ronde)
4 RONDELLES
6,4 mm de
diamètre
6 RONDELLES
DENTÉES
COUVERCLE DE LA
BOÎTE DE CONNEXION
ÉLECTRIQUE
FIG. 4
