INSTALLATION INSTRUCTIONS
READ & SAVE THESE INSTRUCTIONS!
QL100 Series Range Hood
To register this product visit:
www.broan.com
A INTENDED FOR DOMESTIC COOKING ONLY A
IMPORTANT SAFETY INSTRUCTIONS IMPORTANT SAFETY INSTRUCTIONS
WARNING — TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:
1. Use this unit only in the manner intended by the manufacturer.
If you have questions, contact the manufacturer at the address
or telephone number listed in the warranty.
2. Before servicing or cleaning unit, switch power off at service
panel and lock service panel to prevent power from being
switched on accidentally. When the service disconnecting means
cannot be locked, securely fasten a prominent warning device,
such as a tag, to the service panel.
3. Installation work and electrical wiring must be done by a qualified
person(s) in accordance with all applicable codes and standards,
including fire-rated construction codes and standards.
4. Sufficient air is needed for proper combustion and exhausting
of gases through the flue (chimney) of fuel burning equipment
to prevent backdrafting. Follow the heating equioment manufac-
turer’s guideline and safety standards such as those published
by the National Fire Protection Association (NFPA), and the
American Society for Heating, Refrigeration and Air Conditioning
Engineers (ASHRAE), and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. Use with approved cord-connection kit only.
8. To reduce the risk of fire, use only metal ductwork.
T
1
O REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
Never leave surface units unattended at high settings. Boilovers
cause smoking and greasy spillovers that may ignite. Heat oils
slowly on low or medium settings.
2. Always turn hood ON when cooking at high heat or when cook-
ing flaming foods.
3. Clean ventilating fans frequently. Grease should not be allowed
to accumulate on fan or filter.
4. Use proper pan size. Always use cookware appropriate for the
size of the surface element.
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT
OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOW-
ING*:
1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or
metal tray, then turn off the burner. BE CAREFUL TO PREVENT
BURNS. If the flames do not go out immediately, EVACUATE
AND CALL THE FIRE DEPARTMENT.
2. NEVER PICK UPA FLAMING PAN - You may be burned.
3. DO NOT USE WATER, including wet dishcloths or towels - a
violent steam explosion will result.
4. Use an extinguisher ONLY if:
A. You know you have a Class ABC extinguisher, and you
already know how to operate it.
B. The fire is small and contained in the area where it start-
ed.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on “Kitchen Firesafety Tips” published by NFPA.
1. For general ventilating use only. Do not use to exhaust hazard-
ous or explosive materials and vapors.
2. To reduce the risk of fire or electrical shock, this range hood
should not be used with an additional speed control device.
3. To reduce the risk of shock, disconnect power before servic-
ing.
4. To reduce the risk of fire and to properly exhaust air, be sure to
duct air outside.
PLAN THE INSTALLATION
Recommended mounting height is 18” to 24” from the bottom of the
range hood to the top of the cooking surface.
The hood should be mounted to the bottom of a standard wall
cabinet. If the hood must be mounted directly to a wall, secure the
hood to wail studs.
All wiring must comply with local codes and the unit must be properly
grounded. The hood is connected to a 110-120VAC lighting circuit
(15 amp) in the circuit breaker or fuse box.
This range hood is “Convertible” — it may be installed as a ducted
or as a non-ducted unit.
IF THE RANGE HOOD IS TO BE NON-DUCTED:
Purchase non-ducted (duct-free) charcoal filter Model
BPQTF.
IF THE RANGE HOOD IS TO BE DUCTED:
Ductwork can be installed vertically or horizontally.
Duct runs should be as short as possible.
Avoid the use of elbows.
Use duct tape at all joints.
Do not use duct smaller than the discharge on the hood.
For 7” round ductwork installation, use 7” round damper, Model
BP87 (97010792) Purchased damper separately.

HORIZONTAL DISCHARGE
THROUGH WALL

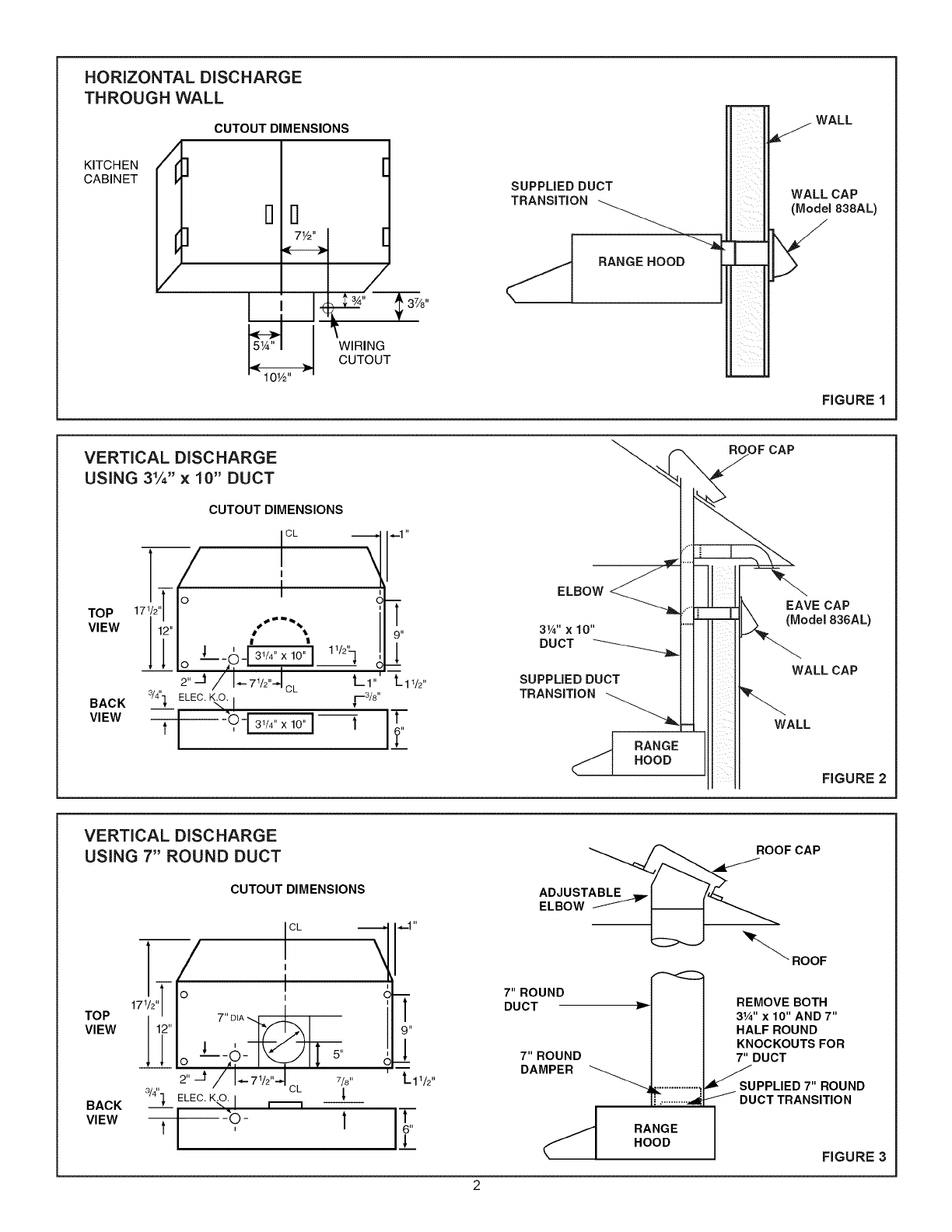

CUTOUT DIMENSIONS
KITCHEN
CABINET (fl [
i me | |
SUPPLIED DUCT
TRANSITION
WALL
a
WALL CAP
(Model 838AL)
VERTICAL DISCHARGE
USING 3%” x 10” DUCT
N
— RANGE HOOD
; A Ls 374"
5" WIRING
CUTOUT
10%"
FIGURE 1
ROOF CAP
CUTOUT DIMENSIONS
jot —_] |—1"
I \ KN
Ts 3 ELBOW
: i EAVE CAP
Top
(17%
|
“
|
I
VIEW
42"
oN
|
314"
x
10"
(Model
836AL)
1
‘
.
pucT
———___
||, --ofsmar] "HI
A WALL CAP
et
la7iel
Lar
Lape
SUPPLIED
DUCT
BACK wy ELEC. K.O. | pie" TRANSITION
vw
SOG)
Tt
wa
£ RANGE
| HOOD
FIGURE 2
VERTICAL DISCHARGE
USING 7” ROUND DUCT ROOF CAP
CUTOUT DIMENSIONS ADJUSTABLE _
ELBOW ——
CL —| | 1"
co) “
; \ ROOF
_ | <2
Oo | 7" ROUND
17%"
l
pUCT
ye
REMOVE
BOTH
TOP T"DIANG 3%" x 10" AND 7"
VIEW 12" yD 9" HALF ROUND
i — - | KNOCKOUTS FOR
>
-0-
KI
s
st
7"
ROUND
7"
DUCT
A = DAMPER
at |. 7 | 7/9" Lary" at 0
ye! CL Sc : SUPPLIED 7" ROUND
BACK
]_
ELEC.
KO.
|
_
ae
DUCT
TRANSITION
a = 1
VIEW
O
I
L
RANGE
4d
<
HOOD
FIGURE 3

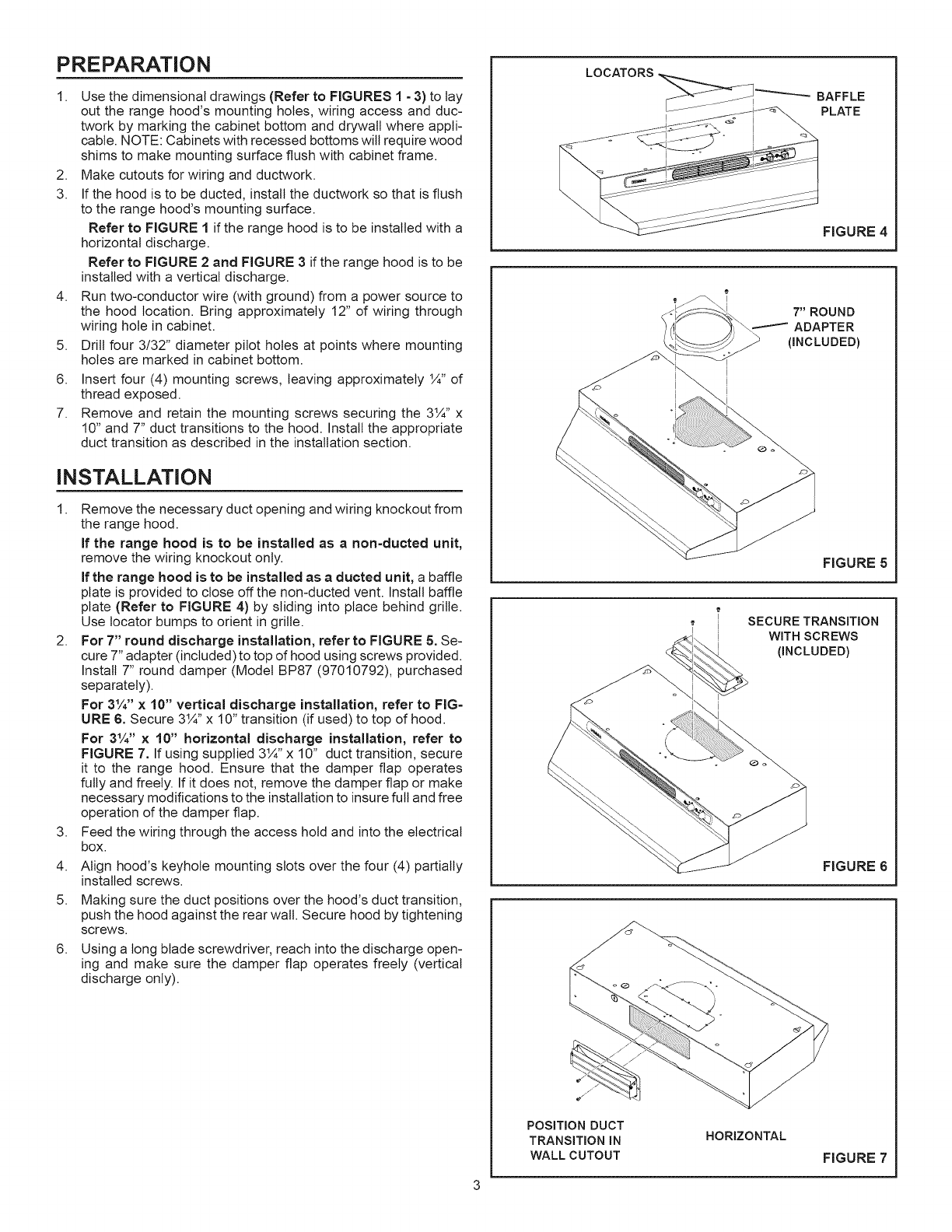

PREPARATION
1. Use the dimensional drawings (Refer to FIGURES 1 - 3) to lay
out the range hood’s mounting holes, wiring access and duc-
twork by marking the cabinet bottom and drywall where appli-
cable. NOTE: Cabinets with recessed bottoms will require wood
shims to make mounting surface flush with cabinet frame.
2. Make cutouts for wiring and ductwork.
3. If the hood is to be ducted, install the ductwork so that is flush
to the range hood’s mounting surface.
Refer to FIGURE 1 if the range hood is to be installed with a
horizontal discharge.
Refer to FIGURE 2 and FIGURE 3 if the range hood is to be
installed with a vertical discharge.
4. Run two-conductor wire (with ground) frorn a power source to
the hood location. Bring approximately 12” of wiring through
wiring hole in cabinet.
5. Drill four 3/32” diameter pilot holes at points where mounting
holes are marked in cabinet bottom.
6. Insert four (4) mounting screws, leaving approximately 1%” of
thread exposed.
7. Remove and retain the mounting screws securing the 3%” x
10” and 7” duct transitions to the hood. Install the appropriate
duct transition as described in the installation section.
INSTALLATION
1. Remove the necessary duct opening and wiring knockout from
the range hood.
lf the range hood is to be installed as a non-ducted unit,
remove the wiring Knockout only.
lf the range hood is to be installed as a ducted unit, a baffle
plate is provided to close off the non-ducted vent. Install baffle
plate (Refer to FIGURE 4) by sliding into place behind grille.
Use locator burps to orient in grille.
2. For 7” round discharge installation, refer to FIGURE 5. Se-
cure 7” adapter (included) to top of hood using screws provided.
Install 7” round damper (Model BP87 (97010792), purchased
separately).
For 3%” x 10” vertical discharge installation, refer to FIG-
URE 6. Secure 3%” x 10” transition (if used) to top of hood.
For 3%” x 10” horizontal discharge installation, refer to
FIGURE 7. If using supplied 314” x 10” duct transition, secure
it to the range hood. Ensure that the damper flap operates
fully and freely. If it does not, remove the damper flap or make
necessary modifications to the installation to insure full and free
operation of the damper flap.
3. Feed the wiring through the access hold and into the electrical
box.
4. Align hood’s keyhole mounting slots over the four (4) partially
installed screws.
5. Making sure the duct positions over the hood’s duct transition,
push the hood against the rear wall. Secure hood by tightening
screws.
6. Using a long blade screwdriver, reach into the discharge open-
ing and make sure the damper flap operates freely (vertical
discharge only).
LOCATORS
FIGURE 4
7” ROUND
——— ADAPTER
(INCLUDED)
FIGURE 5
SECURE TRANSITION
WITH SCREWS
(INCLUDED)
FIGURE 6
POSITION DUCT
TRANSITION IN
WALL CUTOUT
HORIZONTAL
FIGURE 7

WIRING CONNECTIONS
All wiring connections must comply with local codes and the unit
must be properly grounded.
1. Make sure box connector is secure.
2. Refer to FIGURE 8. Make wiring connections.
3. Replace electrical box cover and secure with screw.
LAMP INSTALLING
OR REPLACEMENT
1. Depress sides of light diffuser until tabs of diffuser disengage
from slots in hood. Remove diffuser.
2. Install (2) GO watt maximum, Type A-19 bulbs.
3. Replace difuser in hood by depressing sides and engaging tabs
in slots in hood.
FILTER INSTALLATION
AND REPLACEMENT
1. For ducted operation, install the aluminum mesh filter. For non-
duct operation, install the non-ducted filter (Model BPQTF, sold
separately).
2. Refer to FIGURE 9. The filter slides into channels at the back
of the hood, on either side of the fan compartment, and snaps
under the spring clips near the front of the fan compartment.
MAINTENANCE
FILTERS
IMPORTANT: The aluminum filter should be removed once monthly
and washed in hot detergent water. Rinse in clear, warm water and
shake off excess moisture before replacing. The filler may also be
cleaned in your dishwasher.
IN A NON-DUCTED INSTALLATION: Replace filter every 3-6
months as needed.
CLEANING
The hood should be wiped off occasionally both inside and outside
using warm water, mild dish detergent and a soft cloth. Never use
scouring powders, steel wool pads or any other abrasive cleaners
which will destroy the hood’s finish.
REPLACEMENT PARTS
Should replacement paris be required, please indicate hood model
number and appropriate part number. Contact your Broan dealer
or NuTone at:
In the U.S. contact:
Broan-NuTone LLC = Hartford, Wisconsin
www.broan.com 800-558-1711
In the Canada contact:
Broan-NuTone Canada Mississauga, Ontario
www.broan.ca 877-896-1119
HOOD
WIRING
BLK
2]
Cc
WHT 3
3
BLK ~<
=
GREEN 0
ORBARE 2
(GROUND)
FIGURE 8
FIGURE 9

SERVICE PARTS
KEY NO.; PART NO. DESCRIPTION
1 R680508 7-in. Round Duct Plate
2 R99360244 Knob, White (2 req.)
R99360247 Knob, Biscuit (2 req.)
3 R401658 Grille, White
R401659 Grille, Biscuit
4 R740014 3%” x 10” Damper Assembly
5 R520135 Motor
6 R566096 Lamp Socket Assembly (Short Wires)
7 R566097 Lamp Socket Assembly (Long Wires)
8 R531076 Fan Blade
9 R607225 External Hitch Pin (Hairpin)
10 R401603 Baffle, White
R401606 Baffle, Biscuit
11 R680541 Wiring Cover
12 R401650 Light Lens
13 R610092 Alurninum Filter
14 R561138 Fan & Light Switch
* NTK4402-000} Rectifier Assembly (Night Light)
* R111687 Wire Harness
(includes switches & rectifier)
* 99010317 Non-Ducted Filter
(Purchase separaiely)
Order replacement paris by PART NO. - not by KEY NO.
* Not illustrated
13

WARRANTY
BROAN ONE YEAR LIMITED WARRANTY
Broan warrants to the original consumer purchaser of its products that such products will be free from defects in materials or work-
manship for a period of one year from the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IM-
PLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR APARTICULAR
PURPOSE.
During this one-year period, Broan will, at its option, repair or replace, without charge, any product or part which is found to be defec-
tive under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS AND TUBES. This warranty does not cover (a)
normal maintenance and service or (b) any products or paris which have been subject to misuse, negligence, accident, improper
maintenance or repair (other than by Broan), faulty installation or installation contrary to recommended installation instructions.
The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do not allow
limitation on how long an implied warranty lasts, so the above limitation may not apply to you.
BROAN’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN’S OPTION, SHALL BE THE PURCHASER’S SOLE AND EXCLU-
SIVE REMEDY UNDER THIS WARRANTY. BROAN SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL
DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE. Some states do not allow the
exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty su-
persedes all prior warranties.
To qualify for warranty service, you must (a) notify the company at the address or phone number below (b) give the model number
and part identification and (c) describe the nature of any defect in the product or part. At the time of requesting warranty service, you
must present evidence of the original purchase daie.
In the U.S. contact:
Broan-NuTone LLC Hartford, Wisconsin www.broan.com 800-558-1711
In the Canada contact:
Broan-NuTone Canada Mississauga, Ontario www.broan.ca 877-896-1119
Product specifications subject to change without notice.
Printed in U.S.A., Rev. 02/08, Part No. 628029B

BROAN

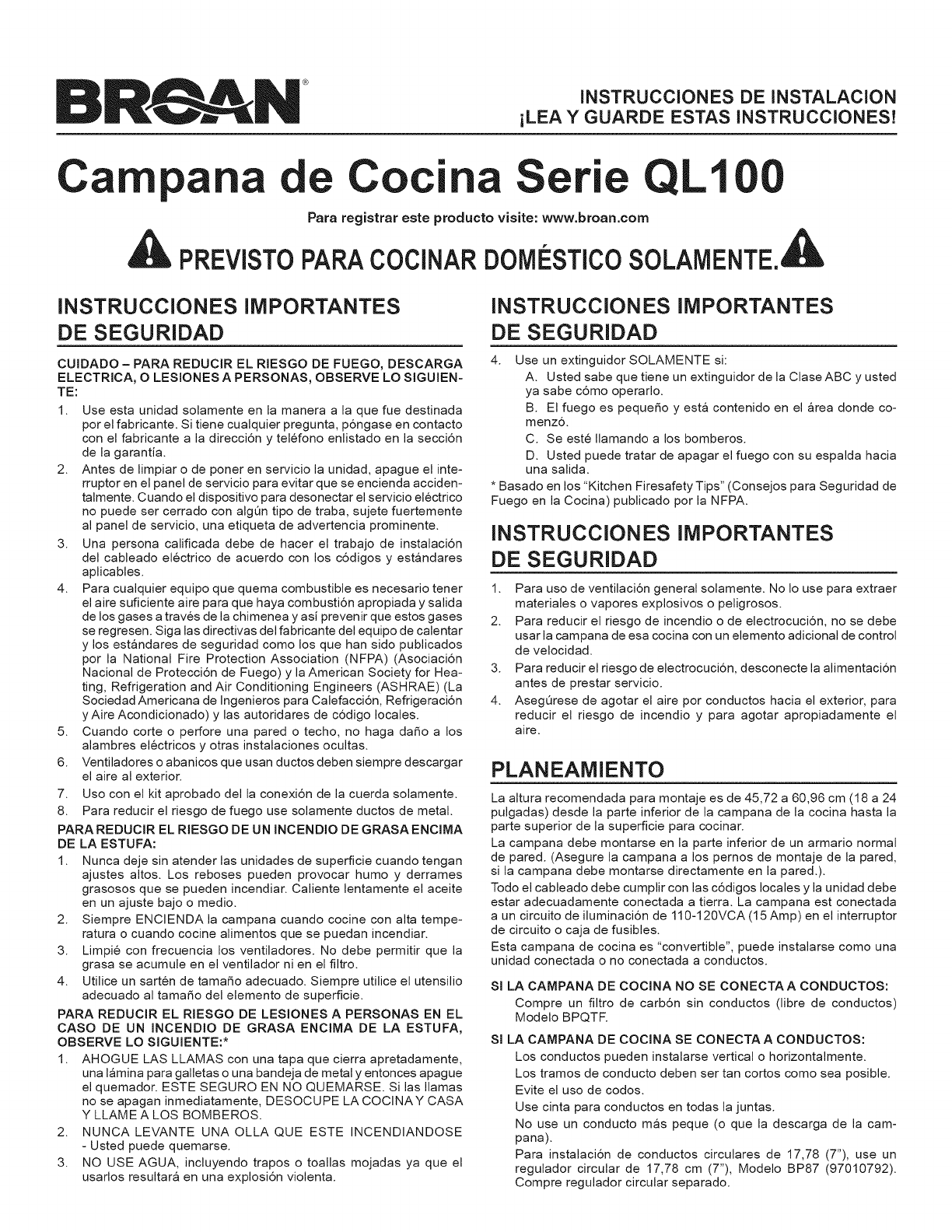

INSTRUCCIONES DE INSTALACION
jLEA Y GUARDE ESTAS INSTRUCCIONES!
Campana de Cocina Serie QL100
Para registrar este producto visite: www.broan.com
A PREVISTO PARA COCINAR DOMESTICO SOLAMENTE. 4&
INSTRUCCIONES IMPORTANTES
DE SEGURIDAD
INSTRUCCIONES IMPORTANTES
DE SEGURIDAD
CUIDADO — PARA REDUCIR EL RIESGO DE FUEGO, DESCARGA
ELECTRICA, O LESIONES A PERSONAS, OBSERVE LO SIGUIEN-
TE:
1. Use esta unidad solamente en la manera a la que fue destinada
por el fabricante. Si tiene cualquier pregunta, p6ngase en contacto
con el fabricante a la direccién y teléfono enlistado en la seccién
de la garantia.
2. Antes de limpiar o de poner en servicio la unidad, apague el inte-
rruptor en el panel de servicio para evitar que se encienda acciden-
talmente. Cuando el dispositivo para desonectar el servicio eléctrico
no puede ser cerrado con algun tipo de traba, sujete fuertemente
al panel de servicio, una etiqueta de advertencia prominente.
3. Una persona calificada debe de hacer el trabajo de instalacién
del cableado eléctrico de acuerdo con los cddigos y estandares
aplicables.
4. Para cualquier equipo que quema combustible es necesario tener
el aire suficiente aire para que haya combustion apropiada y salida
de los gases a través de la chimenea y asi prevenir que estos gases
se regresen. Siga las directivas del fabricante del equipo de calentar
y los estandares de seguridad como los que han sido publicados
por la National Fire Protection Association (NFPA) (Asociacién
Nacional de Protecciédn de Fuego) y la American Society for Hea-
ting, Refrigeration and Air Conditioning Engineers (ASHRAE) (La
Sociedad Americana de Ingenieros para Calefaccién, Refrigeracién
y Aire Acondicionado) y las autoridares de cddigo locales.
5. Cuando corte o perfore una pared o techo, no haga dafio a los
alambres eléctricos y otras instalaciones ocultas.
6. Ventiladores o abanicos que usan ductos deben siempre descargar
el aire al exterior.
7. Uso con el kit aprobado del la conexién de la cuerda solamente.
8. Para reducir el riesgo de fuego use solamente ductos de metal.
PARA REDUCIR EL RIESGO DE UN INCENDIO DE GRASAENCIMA
DE LA ESTUFA:
1. Nunca deje sin atender las unidades de superficie cuando tengan
ajustes altos. Los reboses pueden provocar humo y derrames
grasosos que se pueden incendiar. Caliente lentamente el aceite
en un ajuste bajo o medio.
2. Siempre ENCIENDA la campana cuando cocine con alta tempe-
ratura o cuando cocine alimentos que se puedan incendiar.
3. Limpié con frecuencia los ventiladores. No debe permitir que la
grasa se acumule en el ventilador ni en el filtro.
4. Ultilice un sartén de tamafio adecuado. Siempre utilice el utensilio
adecuado al tamafio del elemento de superficie.
PARA REDUCIR EL RIESGO DE LESIONES A PERSONAS EN EL
CASO DE UN INCENDIO DE GRASA ENCIMA DE LA ESTUFA,
OBSERVE LO SIGUIENTE:*
1. AHOGUE LAS LLAMAS con una tapa que cierra apretadamente,
una lamina para galletas o una bandeja de metal y entonces apague
el quemador. ESTE SEGURO EN NO QUEMARSE. Si las llamas
no se apagan inmediatamente, DESOCUPE LA COCINAY CASA
Y LLAME ALOS BOMBEROS.
2. NUNCA LEVANTE UNA OLLA QUE ESTE INCENDIANDOSE
- Usted puede quemarse.
3. NO USE AGUA, incluyendo trapos o toallas mojadas ya que el
usarlos resultara en una explosi6n violenta.
4. Use un extinguidor SOLAMENTE si:
A. Usted sabe que tiene un extinguidor de la Clase ABC y usted
ya sabe cémo operarlo.
B. El fuego es pequefio y esta contenido en el area donde co-
menzo.
C. Se esté llamando a los bomberos.
D. Usted puede tratar de apagar el fuego con su espalda hacia
una salida.
* Basado en los “Kitchen Firesafety Tips” (Consejos para Seguridad de
Fuego en la Cocina) publicado por la NFPA.
INSTRUCCIONES IMPORTANTES
DE SEGURIDAD
1. Para uso de ventilacién general solamente. No lo use para extraer
materiales o vapores explosivos o peligrosos.
2. Para reducir el riesgo de incendio o de electrocucién, no se debe
usar la campana de esa cocina con un elemento adicional de control
de velocidad.
3. Para reducir el riesgo de electrocucién, desconecte la alimentacién
antes de prestar servicio.
4. Asegurese de agotar el aire por conductos hacia el exterior, para
reducir el riesgo de incendio y para agotar apropiadamente el
aire,
PLANEAMIENTO
La altura recomendada para montaje es de 45,72 a 60,96 cm (18 a 24
pulgadas) desde la parte inferior de la campana de la cocina hasta la
parte superior de la superficie para cocinar.
La campana debe montarse en la parte inferior de un armario normal
de pared. (Asegure la campana a los pernos de montaje de la pared,
si la campana debe montarse directamente en la pared.).
Todo el cableado debe cumplir con las cédigos locales y la unidad debe
estar adecuadamente conectada a tierra. La campana est conectada
a un circuito de iluminacién de 110-120VCA (15 Amp) en el interruptor
de circuito o caja de fusibles.
Esta campana de cocina es “convertible”, puede instalarse como una
unidad conectada o no conectada a conductos.
SILA CAMPANA DE COCINA NO SE CONECTA A CONDUCTOS:
Compre un filtro de carbén sin conductos (libre de conductos)
Modelo BPQTF.
SILA CAMPANA DE COCINA SE CONECTA A CONDUCTOS:
Los conductos pueden instalarse vertical o horizontalmente.
Los tramos de conducto deben ser tan cortos como sea posible.
Evite el uso de codos.
Use cinta para conductos en todas la juntas.
No use un conducto mas peque (o que la descarga de la cam-
pana).
Para instalacién de conductos circulares de 17,78 (7”), use un
regulador circular de 17,78 cm (7”), Modelo BP87/ (97010792).
Compre regulador circular separado.

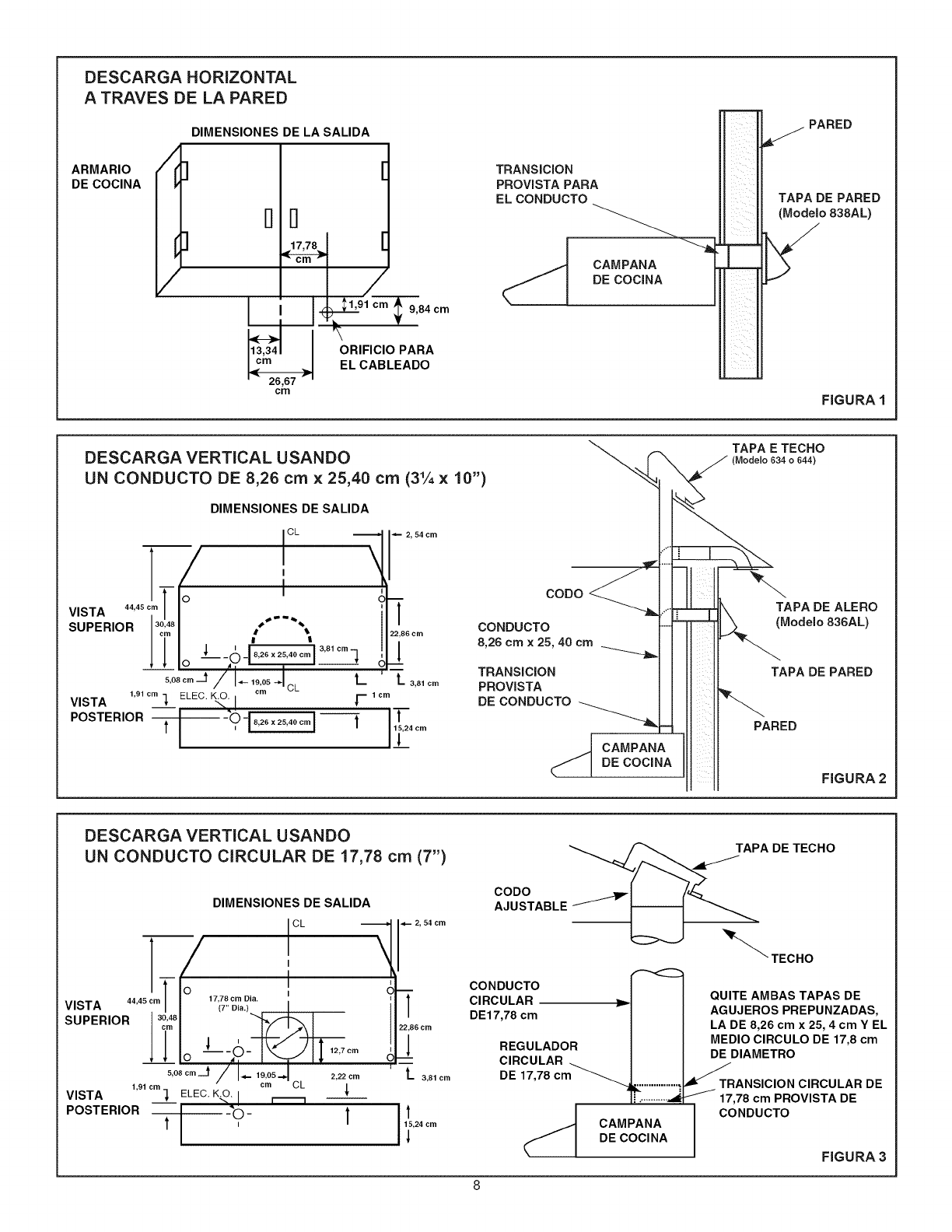

DESCARGA HORIZONTAL
A TRAVES DE LA PARED
DIMENSIONES DE LA SALIDA
ARMARIO iL
DE COCINA
d 41,91 cm
» v
y!
13,34
cm
26,67
cm
ORIFICIO PARA
EL CABLEADO
9,84 cm
TRANSICION
PROVISTA PARA
EL CONDUCTO
PARED
a
TAPA DE PARED
(Modelo 838AL)
CAMPANA
DE COCINA
ia
er]
FIGURA 1
DESCARGA VERTICAL USANDO
UN CONDUCTO DE 8,26 cm x 25,40 cm (3% x 10”)
DIMENSIONES DE SALIDA
{ct
VISTA
44,45
cm
°
4
SUPERIOR
[°248
“os
f
4
opera]
5,08
em
[a
19,05
|
CL
L
cm
VISTA
1,91
em
1
ELEC.
KO.
T
tem
POSTERIOR
FTO
2s
x2580
em]
]
coDpo
TAPA E TECHO
(Modelo 634 0 644)
N
TAPA DE ALERO
CONDUCTO
8,26 cm x 25, 40 cm
a
TRANSICION
PROVISTA
DE CONDUCTO ne
(Modelo 836AL)
TAPA DE PARED
r
PARED
CAMPANA
DE COCINA
FIGURA 2
DESCARGA VERTICAL USANDO
UN CONDUCTO CIRCULAR DE 17,78 cm (7”)
DIMENSIONES DE SALIDA
See
« 2,54cm
| cL
i
— J
|
. 1 Oj
VISTA 44,45 cm es Da r :
SUPERIOR | °° . ea
J l
O “7h - we) | 12,7 cm i
5,08 cm_t J 19,05 | 2.22 em ‘
1,91 om cm cL
VISTA een) ELEC. KO. | {
POSTERIOR | -O - t
15,24 cm
CcoDO
AJUSTABLE
<a ae,
a
CONDUCTO
CIRCULAR ———__»-
DE17,78 cm
REGULADOR
CIRCULAR
DE 17,78 cm
a
CAMPANA
DE COCINA
TAPA DE TECHO
NN TECHO
QUITE AMBAS TAPAS DE
AGUJEROS PREPUNZADAS,
LA DE 8,26 cm x 25, 4cm Y EL
MEDIO CIRCULO DE 17,8 cm
DE DIAMETRO
TRANSICION CIRCULAR DE
17,78 cm PROVISTA DE
CONDUCTO
FIGURA 3

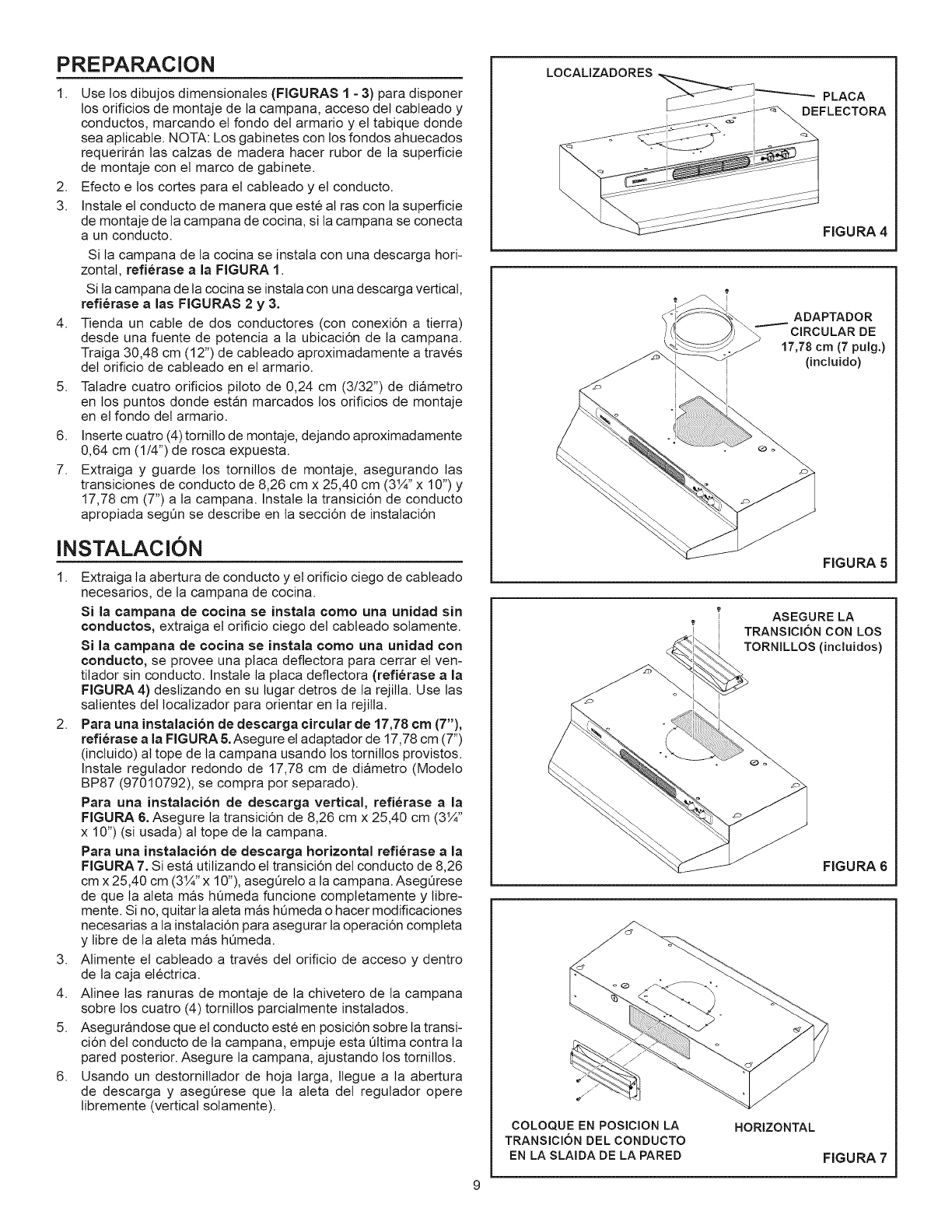

PREPARACION
1. Use los dibujos dimensionales (FIGURAS 1 - 3) para disponer
los orificios de montaje de la campana, acceso de! cableado y
conductos, marcando el fondo del armario y el tabique donde
sea aplicable. NOTA: Los gabinetes con los fondos ahuecados
requeriran las calzas de madera hacer rubor de la superficie
de montaje con el marco de gabinete.
2. Efecto e los cories para el cableado y el conducto.
3. Instale el conducto de manera que esié al ras con la superficie
de montaje de la campana de cocina, sila campana se conecta
a un conducto.
Si la campana de la cocina se instala con una descarga hori-
zontal, refiérase a la FIGURA 1.
Sila campana dela cocina se instala con una descarga vertical,
refiérase a las FIGURAS 2 y 3.
4. Tienda un cable de dos conductores (con conexi6n a tierra)
desde una fuente de potencia a la ubicacién de la campana.
Traiga 30,48 cm (12”) de cableado aproximadamente a través
del orificio de cableado en el armario.
5. Taladre cuatro orificios piloto de 0,24 cm (3/32”) de diametro
en los puntos donde estan marcados los orificios de montaje
en el fondo del armario.
6. Inserte cuatro (4) tornillo de montaje, dejando aproximadamente
0,64 cm (1/4”) de rosca expuesta.
7. Extraiga y guarde los tornillos de montaje, asegurando las
transiciones de conducto de 8,26 cm x 25,40 cm (31%” x 10”) y
17,78 cm (7’) ala campana. Instale la transicién de conducto
apropiada seguin se describe en la seccién de instalacion
INSTALACION
1. Extraigala abertura de conducto y el orificio ciego de cableado
necesarios, de la campana de cocina.
Si la campana de cocina se instala como una unidad sin
conductos, extraiga el orificio ciego del cableado solamente.
Si la campana de cocina se instala como una unidad con
conducto, se provee una placa deflectora para cerrar el ven-
tilador sin conducto. Instale la placa deflectora (refiérase a la
FIGURA 4) deslizando en su lugar detros de Ia rejilla. Use las
salientes del localizador para orientar en la rejilla.
2. Para una instalacién de descarga circular de 17,78 em (7”),
refiérase ala FIGURA 5. Asegure el adaptador de 17,78 cm (7”)
(incluido) al tope de la campana usando los tornillos provistos.
Instale regulador redondo de 17,78 cm de diametro (Modelo
BP87 (97010792), se compra por separado).
Para una instalacién de descarga vertical, refiérase a la
FIGURA 6. Asegure la transicién de 8,26 cm x 25,40 cm (3%”
x 10”) (si usada) al tope de la campana.
Para una instalacién de descarga horizontal refiérase a la
FIGURA 7. Si esta utilizando el transicién del conducto de 8,26
cm x 25,40 cm (314’ x 10”), asegurelo ala campana. Asegurese
de que la aleta mas hiumeda funcione completamenie y libre-
mente. Sino, quitar la aleta mas humeda o hacer modificaciones
necesarias ala instalaci6n para asegurar la operacioén completa
y libre de la aleta mas humeda.
3. Alimente el cableado a través del orificio de acceso y dentro
de la caja eléctrica.
4. Alinee las ranuras de montaje de la chivetero de la campana
sobre los cuatro (4) tornillos parcialmenie instalados.
5. Asegurandose que el conducto esté en posicién sobre la transi-
cién del conducto de la campana, empuje esta ultima contra la
pared posterior. Asegure la campana, ajustanco los tornillos.
6. Usando un destornillador de hoja larga, llegue a la abertura
de descarga y asegurese que la aleta del regulador opere
libremente (vertical solamente).
FIGURA 4
ADAPTADOR
CIRCULAR DE
17,78 cm (7 pulg.)
(incluido)
FIGURA 5
ASEGURE LA
TRANSICION CON LOS
TORNILLOS (incluidos)
FIGURA 6
COLOQUE EN POSICION LA
TRANSICION DEL CONDUCTO
EN LA SLAIDA DE LA PARED
HORIZONTAL
FIGURA 7

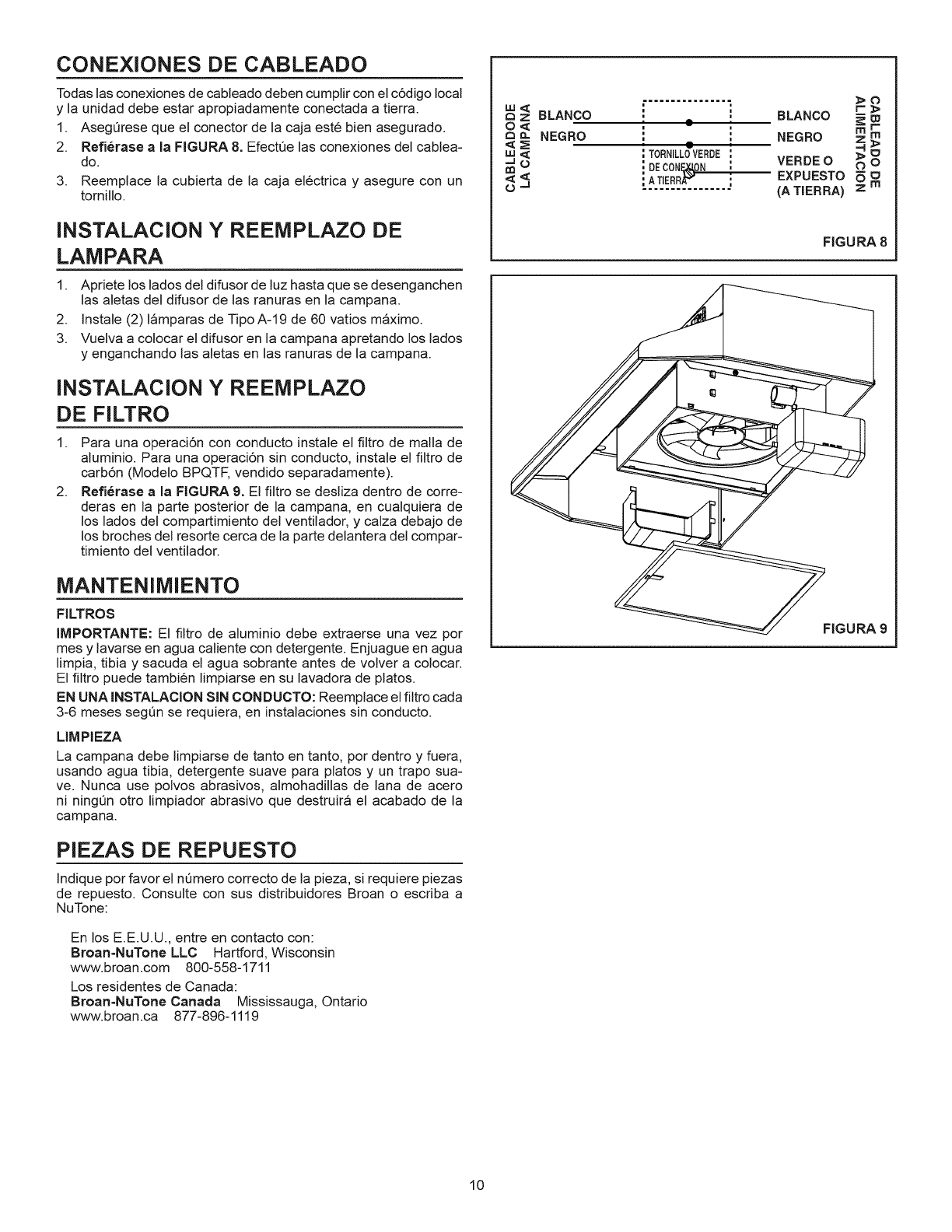

CONEXIONES DE CABLEADO
Todas las conexiones de cableado deben cumplir con el cdédigo local
y la unidad debe estar apropiadamente conectada a tierra. WS BLANCO poet BLANCO E >
1. Asegurese que el conector de la caja esté bien asegurado. 2 < NEGRO ' ° : NEGRO x a
2. Refiérase ala FIGURA 8. Efeciue las conexiones del cablea- = = TORNILLG VERDE S 5
do. ae 1 DE CONE YON VERDEO 90
3. Reemplace la cubierta de la caja eléctrica y asegure con un a s iATERRAT os EXPUESTO 9 m
tornillo. (A TIERRA)
INSTALACION Y REEMPLAZO DE cIGURA 8
LAMPARA
1. Apriete los lados del difusor de luz hasta que se desenganchen
las aletas del difusor de las ranuras en la campana.
2. Instale (2) lamparas de Tipo A-19 de 60 vatios maximo.
3. Vuelva a colocar el difusor en la campana apretando los lados
y enganchando las aletas en las ranuras de la campana.
INSTALACION Y REEMPLAZO
DE FILTRO
1. Para una operaci6én con conducto instale el filtro de malla de
aluminio. Para una operacién sin conducto, instale el filtro de
carbon (Modelo BPQTF, vendido separadamente).
2. Refiérase a la FIGURA 9. El filtro se desliza dentro de corre-
deras en la parte posterior de la campana, en cualquiera de
los lados del compartimiento del ventilador, y calza debajo de
los broches del resorte cerca de la parte delantera del compar-
timiento del ventilador.
MANTENIMIENTO
FILTROS
IMPORTANTE: El filtro de aluminio debe extraerse una vez por
FIGURA 9
mes y lavarse en agua caliente con detergente. Enjuague en agua
limpia, tibia y sacuda el agua sobrante antes de volver a colocar.
El filtro puede también limpiarse en su lavadora de platos.
EN UNA INSTALACION SIN CONDUCTO: Reemplace el filtro cada
3-6 meses segtin se requiera, en instalaciones sin conducto.
LIMPIEZA
La campana debe limpiarse de tanto en tanto, por dentro y fuera,
usando agua tibia, detergente suave para platos y un trapo sua-
ve. Nunca use polvos abrasivos, almohadillas de lana de acero
ni ningtin otro limpiador abrasivo que destruira el acabado de la
campana.
PIEZAS DE REPUESTO
Indique por favor el numero correcto de la pieza, si requiere piezas
de repuesto. Consulte con sus distribuidores Broan o escriba a
NuTone:
En los E.E.U.U., entre en contacto con:
Broan-NuTone LLC = Hartford, Wisconsin
www.broan.com 800-558-1711
Los residentes de Canada:
Broan-NuTone Canada Mississauga, Ontario
www.broan.ca 877-896-1119
10

PIEZAS DE SERVICIO
NO. NO.
CODIGO PIEZA DESGRIPCION
1 R680508 Placa de conducto redondo de
17,78 cm (7 pulg.)
2 R99360244 Botén, Blanco (2 req.)
R99360247 Botén, Beige (2 req.)
3 R401658 Rejilla, Blanco
R401659 Rejilla, Beige
4 R740014 Ensamblaje de conducto de
8,26 cm x 25,40 cm (3% x 10 pulg.)
5 R520135 Motor
6 R566096 Ensamblaje de casquillo de luz
(alambres corto)
7 R566097 Ensamblaje de casquillo de luz
(alambres largo)
8 R531076 Aleta de ventilador
9 R607225 Pasador externo (horquilla)
10 R401603 Deflector, Blanco
R401606 Deflector, Beige
11 R680541 Cubierta de los alambres
12 R401650 Lente de luz
13 R610092 Filtro de alurninio
14 R561138 Interruptor de ventilador y luz
* NTK4402-000 | Ensamblaje de rectificador
(luz de noche)
* R111687 Ensamblaje de alambres
(incluye interruptores y rectificador)
* 99010317 Filtro sin ducto conductos
(compra separado)
Pida las piezas de servicio por NO. CODIGO - no por NO. PIEZA.
* No ilustrado
13
11

GARANTIA
GARANTIA BROAN LIMITADA POR UN ANO
Broan garantiza al consumidor comprador original de sus productos que dichos productos careceran de defectos en materiales o en
mano de obra por un periodo de un afo a partir de la fecha original de compra. NO EXISTEN OTRAS GARANTIAS, EXPLICITAS
O IMPLICITAS, INCLUYENDO, PERO NO LIMITADAS A, GARANTIAS IMPLICITAS DE COMERCIALIZACION O APTITUD PARA
UN PROPOSITO PARTICULAR.
Durante el periodo de un afo, y a su propio criterio, Broan reparara o reemplazara, sin costo alguno cualquier producto o pieza que
se encuentre defectuosa bajo condiciones normales de servicio y uso.
ESTA GARANTIA NO SE APLICAA TUBOS Y ARRANCADORES DE LAMPARAS FLUORESCENTES. Esta garantia no cubre (a)
manitenimiento y servicio normales o (6) cualquier producto o piezas que hayan sido utilizadas de forma errénea, negligente, que
hayan causado un accidente, o que hayan sido reparadas o mantenidas inapropiadamente (por otras compafiias que no sean Broan),
instalacién defectuosa, o instalacioén contraria a las instrucciones de instalacién recomendadas.
La duraci6n de cualquier garantia implicita se limita a un periodo de un afio como se especifica en la garantia expresa. Algunos
estados no permiten limitaciones en cuanto al tiempo de expiracién de una garantia implicita, por jo que la limitacién antes men-
cionada puede no aplicarse a usted.
LA OBLIGACION DE BROAN DE REPARAR O REEMPLAZAR, SIGUIENDO EL CRITERIO DE BROAN, DEBERA SER EL UNICO
Y EXCLUSIVO RECURSO LEGAL DEL COMPRADOR BAJO ESTA GARANTIA. BROAN NO SERA RESPONSABLE POR DANOS
INCIDENTALES, CONSIGUIENTES, O POR DANOS ESPECIALES QUE SURJAN A RAIZ DEL USO O DESEMPENO DEL PRO-
DUCTO. Algunos estados no permiten la exclusion o limitacién de dafios incidentales o consiguientes, por lo que la limitacién antes
mencionada puede no aplicarse a usted.
Esta garantia le proporciona derechos legales especificos, y usted puede también tener otros derechos, los cuales varian de estado
a estado. Esta garantia reemplaza todas las garantias anteriores.
Para calificar en la garantia de servicio, usted debe (a) notificar a la compafiia al domicilio o al teléfono que se menciona abajo (b)
dar el numero del modelo y la identificacién de la pieza, y (c) describir la naturaleza de cualquier defecto en el producto o pieza. En
el momento de solicitar servicio cubierto por la garantia, usted debe de presentar evidencia de la fecha original de compra.
En los E.E.U.U., entre en contacto con:
Broan-NuTone LLC Hartford, Wisconsin www.broan.com 800-558-1711
Los residentes de Canada:
Broan-NuTone Canada Mississauga, Ontario www.broan.ca 877-896-1119
Las especificaciones del producto estan sujetas a cambio sin previo aviso.
Impreso en los EE.UU., Rev. 02/08, No de parte 628029B
