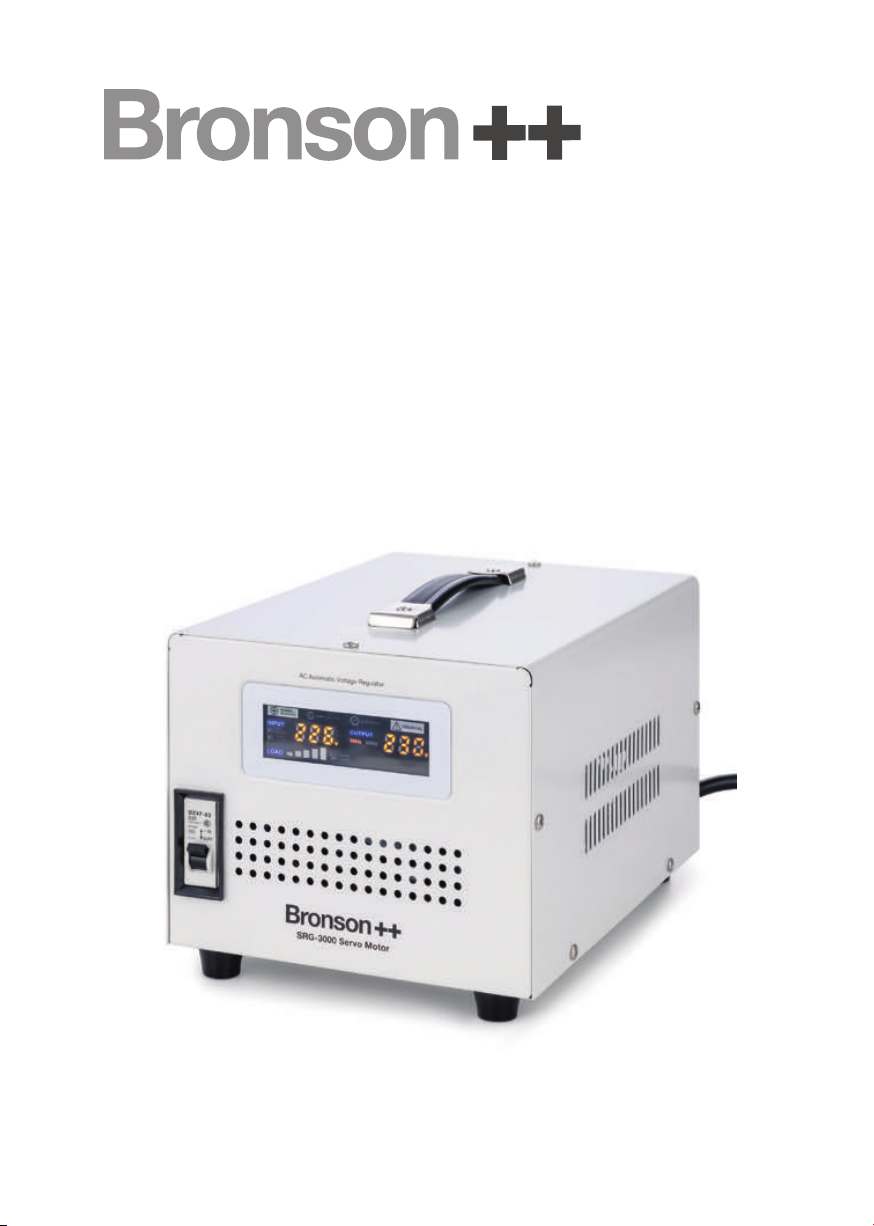

Bronson SRG 3000 User manual

Instruction Manual
Bronson SRG 3000
130V-260V AC Voltage Servo Motor
High Accuracy Stabilizer
Models: SRG 3000
English

130V-260V AC Voltage Servo Motor
High Accuracy Stabilizer
Bronson SRG 3000
130V-260V AC Voltage Servo Motor
High Accuracy Stabilizer
Instruction Manual
Before operating this product, please read the instructions carefully
Thank you for selecting this Bronson SRG 3000 voltage stabilizer.
This voltage stabilizer can stabilize incoming AC single phase power between
140V-260V for equipment requiring a stable AC power supply where signicant
voltage uctuations might compromise the performance or cause damage to the
connected AC power equipment. The AC output will be stabilized at 230V (+/- 10%).
This manual is a guide to install and use the Stabilizer. It includes important safety
instructions for the operation and correct installation of the Stabilizer. If you should
have any problems with the transformer, please refer to this manual before
contacting customer service.
Models: SRG 3000

1. The SRG 3000

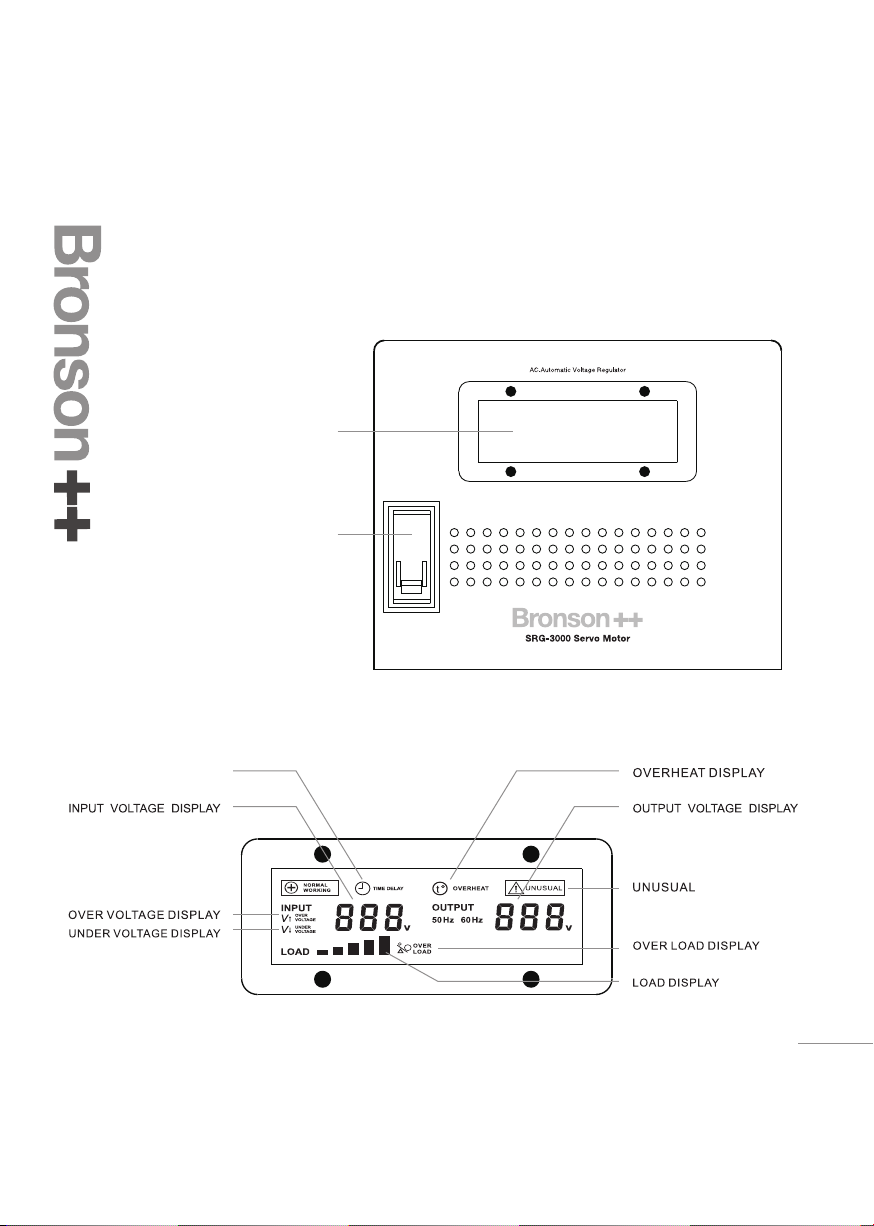

a. Front of the SRG
Bronson SRG 3000
130V-260V AC Voltage Servo Motor
High Accuracy Stabilizer
Instruction Manual
Power Switch
LED Display
TIME DELAY
3

4
b. Time Delay Feature & High/Low Voltage Protection
The time delay feature is designed to protect equipment from rapid ON/OFF uctuations in the AC
grid power when the incoming grid power fails completely or goes over 260V.
The default mode for the SRG is to remain off until the voltage stabilizes back under 260V - delaying
the power output for 6 seconds after the voltage returns to the normal range so that rapid ON/OFF
uctuations do not damage your connected equipment. During this time the TIME DELAY indicator
light will appear on the display.
Attention: Please note that the device does not switch off automatically if the voltage drops below
140 volts. If the input voltage is below 140 volts, the output voltage will also drop.
c. Overheat Protection
The SRG stabilizer will automatically switch off when the inner temperature reaches a level that is
unsafe. In this moment the “Unusual” indicator will appear on the display with the “Overheat” indicator
light.
d. Load / Overload Indicator
The SRG stabilizer will display the power load while working, if the total input current exceeds the
maximum safe level then the SRG will go into Overload Protection Mode and the “Overload” indicator
will appear on the display with the “Unusual” status display. In this mode the SRG will automatically
switch off.
Note that overloading can be due to putting too high power equipment onto the system and also
because of very low input voltages reducing the maximum output capacity of the system.
See the Load Capacity Input Voltage Factor chart for indications on how to understand maximum
load capacity at different voltage ranges.
Bronson SRG 3000
130V-260V AC Voltage Servo Motor
High Accuracy Stabilizer
Instruction Manual

5

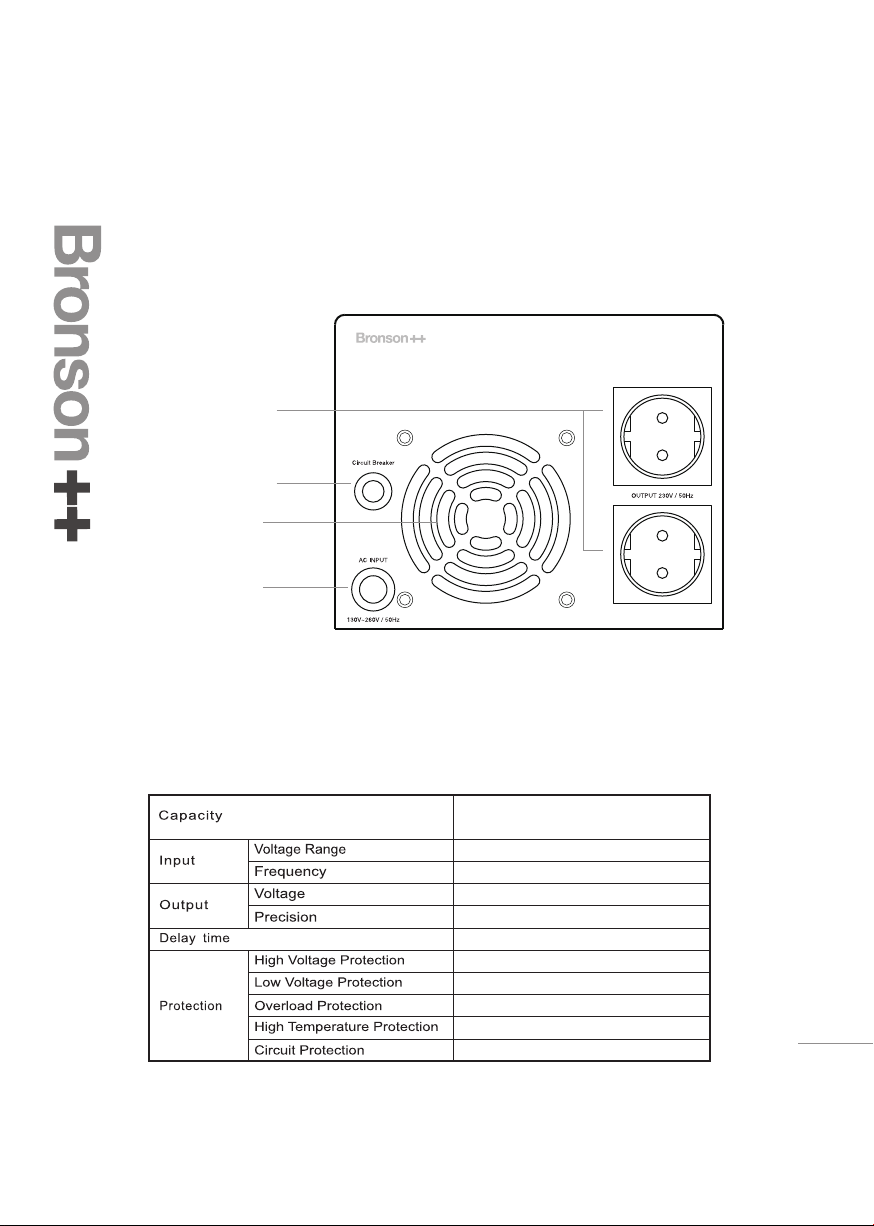

e. Rear of the SRG
2. Technical Specifications SRG 3000
Circuit Breaker
Fan
AC Input
Output
130Vac~260Vac / 100Vac~260Vac
± 3%
3000VA*
6S
Yes
Yes
Yes
Yes
Circuit Breaker
50Hz/60Hz
220V
Bronson SRG 3000
130V-260V AC Voltage Servo Motor
High Accuracy Stabilizer
Instruction Manual
* depending on the expected input voltage range

6
Load Capacity Input Voltage Factor
The acceptable AC input range for the SRG series is between 130V and 260V, inside this the SRG is
able to stabilize the output power to 230V +/- 5% to provide a stabilized pure sine AC power. Note
that when the input voltage drops signicantly the SRG must draw more current to provide the voltage
boost to keep the 230V output, this results in reduced power capacity as low as 50% of the rated
maximum. When voltages in these lower ranges are expected then it is necessary to size your SRG
larger to be able to meet the capacity demands of your attached equipment.
Bronson SRG 3000
130V-260V AC Voltage Servo Motor
High Accuracy Stabilizer
Instruction Manual

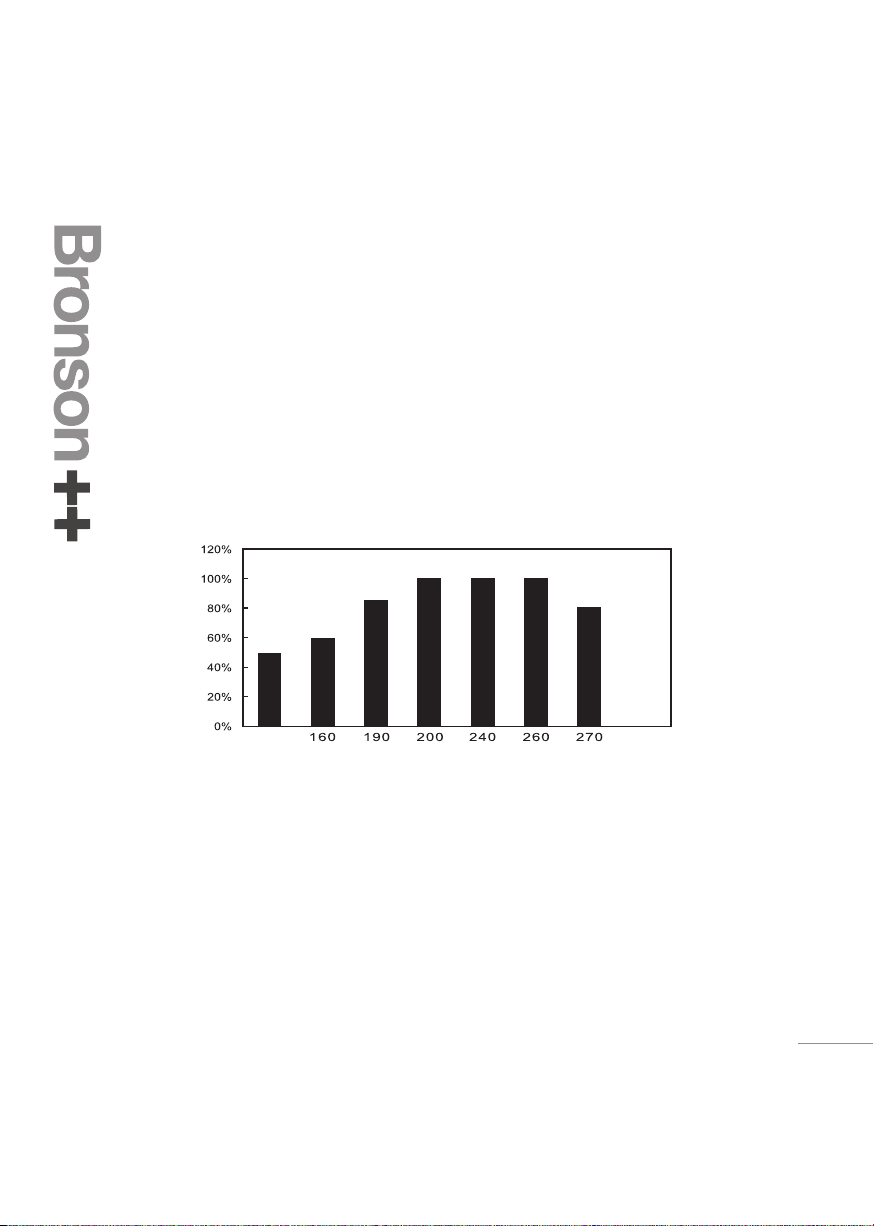

130Vac-260Vac Loading capacity diagram
130

7
Bronson SRG 3000
130V-260V AC Voltage Servo Motor
High Accuracy Stabilizer
Instruction Manual
3. Caution
To red u ce the risk o f electric s hock, do not remove t h e cover of th is device. T here are no user ser viceabl e
parts inside - all repairs should be handled by a qualied technician.
To red u ce the risk o f electric al shock, do n ot expose t h e device to r ain, moist ure or liq uids. This u nit is
only suitable for indoor applications in dry rooms.
Operate this voltage regulator only with dry clothes and hands.
To reduce the risk of electrical shock, check if the power cable is properly inserted.
Do not cover or enclose the ventilation openings and the ventilator of this voltage regulator, allow
for the free ow of air for cooling.
Do not overload this voltage regulator beyond its maximum capacity adjusted for the input voltage
level - for estimating the Load Capacity Input Voltage Factor, refer to the power capacity guide chart.
Do not attempt to change internal wiring of this voltage regulator.
Avoid strong shaking, vibrations, and tipping over this voltage regulator.
4. Declaration of Conformity
Company: Mangrove GmbH
Adresse: Bouchéstraße 12
12435 Berlin
Germany
declares that the following products
Bronson SRG 3000
are in conformity with the requirements of the following directives of the
European Union:
EMC Directive 2014/30/EU with the following harmonised standards:
EN 55032:2015/AC:2016-07
EN 55024:2010/A1:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
Low Voltage Directive 2014/35/EU with the following harmonised standards:
EN60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013

5. Disposal
Disposal of waste equipment by users in private households in the European Union
This symbol on the product or on its packaging indicates that this product must not be
disposed of with your other household waste. Instead, it is your responsibility to dispose
of your waste equipment by handing it over to a designated collection point for the
recycling of waste electrical and electronic equipment. The separate collection and
recycling of your waste equipment at the time of disposal will help to conserve natural
resources and ensure that it is recycled in a manner that protects human health and
the environment. For more information about where you can drop off your waste
equipment for recycling, please contact your local city ofce, your household waste
disposal service or the shop where you purchased the product.
Bronson SRG 3000
130V-260V AC Voltage Servo Motor
High Accuracy Stabilizer
Instruction Manual
Mangrove GmbH
Bouchéstraße 12
12435 Berlin
Germany

Bedienungsanleitung
Bronson SRG 3000
130V-260V AC hochgenauer
Spannungsstabilisator mit Servomotor
Modell: SRG 3000
German

130V-260V AC hochgenauer
Spannungsstabilisator mit Servomotor
Bronson SRG 3000
130V-260V AC hochgenauer
Spannungsstabilisator mit Servomotor
Bedienungsanleitung
Bevor Sie dieses Produkt in Betrieb nehmen, lesen Sie bitte sorgfältig
diese Anweisungen.
Vielen Dank dass Sie sich für diesen Bronson SRG 3000 Spannungsstabilisator
entschieden haben.
Dieser Spannungsstabilisator kann eingehende einphasige Wechselspannung
zwischen 140V und 260V für Geräte stabilisieren, die eine stabile Wechselstrom-
versorgung erfordern. Dies ist dann notwendig, wenn erhebliche Span-
nungsschwankungen die Leistung beeinträchtigen oder Schäden an anges-
chlossenen Geräten hervorrufen könnten. Der AC-Ausgang (Wechselstromausgang)
wird auf 230 V stabilisiert (+/- 5%). Dieses Handbuch ist ein Leitfaden für die Installation
und Nutzung des Stabilisators. Es enthält wichtige Sicherheitshinweise für den Betrieb
und die korrekte Installation des Stabilisators. Wenn Sie Probleme mit dem
Stabilisator haben sollten, nutzen Sie bitte zunächst dieses Handbuch, bevor Sie
sich an den Kundendienst wenden.
Modell: SRG 3000

1. Der SRG 3000

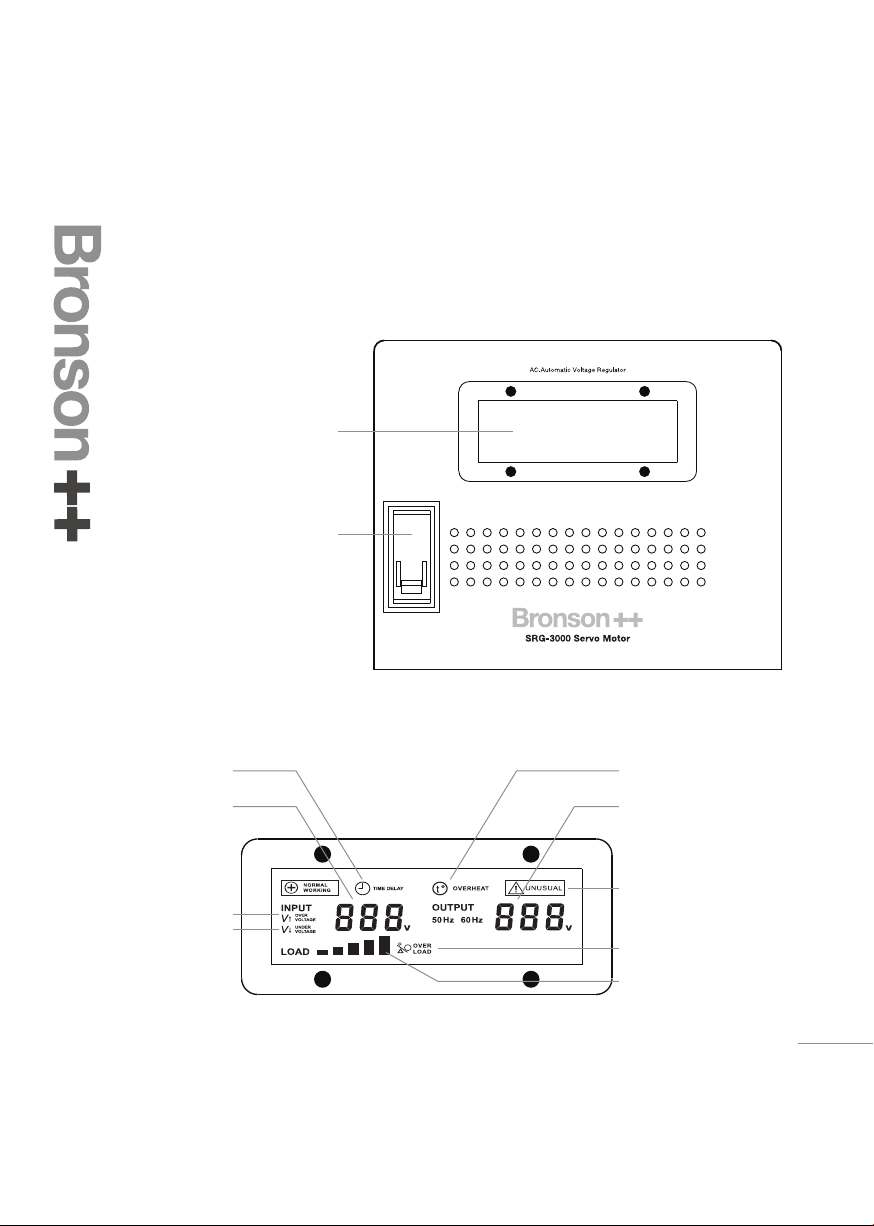

a. Vorderseite des SRG
Bronson SRG 3000
130V-260V AC hochgenauer
Spannungsstabilisator mit Servomotor
Bedienungsanleitung
Ein- Ausschalter
LED Anzeige
Zeitverzögerung Überhitzungsanzeige
Ausgangsspannungsanzeige
Unregelmäßigkeiten
Überlastanzeige
Lastanzeige
Eingangsspannungsanzeige
Überspannungsanzeige
Unterspannungsanzeige
11

12
b. Zeitverzögerungsfunktion & Hoch/Niedrig Spannungsschutz
Bronson SRG 3000
130V-260V AC hochgenauer
Spannungsstabilisator mit Servomotor
Bedienungsanleitung
Die Zeitverzögerungsfunktion ist darauf ausgelegt, Geräte vor schnellen EIN / AUS-Schwankungen
des eingehenden Netzstroms zu schützen, falls der eingehende Netzstrom entweder vollständig ausfällt
oder überhalb von 260V liegt.
Der Standardmodus für den SRG Stabilisator ist, ausgeschaltet zu bleiben, bis die Spannung sich
wieder unter 260V stabilisiert hat - nachdem dieser Bereich erreicht ist, wird die Leistungsabgabe
noch für 6 Sekunden verzögert, um eine Beschädigung der angeschlossenen Geräte durch schnelle
EIN / AUS-Schwankungen zu vermeiden. Während dieser Zeit leuchtet die Zeitverzögerunganzeige
auf dem Display.
Achtung: Bitte beachten Sie, dass sich das Gerät bei einer Unterspannung unter 140 Volt nicht
automatisch abschaltet. Bei einer Eingangsspannung von unter 140 Volt wird auch die Ausgangsspan-
nung abfallen.
c. Überhitzungsschutz
Der SRG Stabilisator schaltet sich automatisch ab, wenn die Innentemperatur zu hoch und daher
unsicher ist. In diesem Moment erscheint die „Unusual“ Anzeige (Unregelmäßigkeiten) auf dem
Display zusammen mit der „Overheat“ Kontrollleuchte (Überhitzungsanzeige).
d. Last / Überlastung
Wenn der SRG Stabilisator arbeitet, wird er die Stromlast anzeigen. Falls der gesamte Eingangsstrom
den maximale Sicherheitsschwelle überschreitet, wird der SRG in Überlastschutzmodus wechseln,
die „Overload“ Anzeige (Überlastungsanzeige) wird zusammen mit der „Unusual“ Statusanzeige
(Uregelmäßigkeiten) auf dem Display erscheinen. In diesem Modus schaltet der SRG Stabilisator
automatisch ab.
Beachten Sie, dass eine Überlastung auch durch das Anschließen von Geräten mit zu hohem
Energiebedarf oder durch eine zu niedrige Eingangsspannung, welche die maximale Ausgangsleistung
des Systems reduziert, verursacht werden kann.
Das Diagramm für Belastbarkeit und Eingangsspannung enthält Hinweise, um die maximale Belastbarkeit
bei verschiedenen Spannungsbereichen zu verstehen.

13
e. Rückseite des SRG
2. Technische Daten SRG 3000
Bronson SRG 3000
130V-260V AC hochgenauer
Spannungsstabilisator mit Servomotor
Bedienungsanleitung
Schutzschalter
Lüfter
Wechselstrom-Eingang
Ausgang
130Vac~260Vac / 100Vac~260Vac
± 3%
3000VA*Kapazität
Eingang
Ausgang
Spannungsbereich
Frequenz
Spannung
Präzision
Überspannungsschutz
Niedrigspannungsschutz
Verzögerungszeit
Überlastungsschutz
Überhitzungsschutz
Leistungsschutz
Schutz
6S
Ja
Ja
Ja
Ja
Schutzschalter
50Hz/60Hz
220V
* abhängig vom erwarteten Eingangsspannungsbereich

14
Belastbarkeit und Eingangsspannungsfaktor
Der annehmbare Wechselstromeingangsbereich für die SRG Serie liegt zwischen 130V und 260V.
Innerhalb dieses Bereichs ist das SRG-Gerät in der Lage, die Ausgangsleistung auf 230 V +/- 5% zu
stabilisieren und eine reine und stabile Sinuswechselstromleistung zu liefern. Beachten Sie, dass das
SRG-Gerät, wenn die Eingangsspannung deutlich abfällt, mehr Strom verbraucht, um die Ausgangsspannung
bei 230V zu halten, dies führt zu einer verringeten Leistungskapazität von bis zu 50% des angegebenen
Maximalwerts. Wenn Spannungswerte in diesen unteren Bereichen erwartet werden, dann ist es
notwendig, ein größeres SRG-Gerät zu verwenden, das in der Lage ist, die Kapazitätsanforderungen
Ihrer angeschlossenen Geräte zu erfüllen.
Bronson SRG 3000
130V-260V AC hochgenauer
Spannungsstabilisator mit Servomotor
Bedienungsanleitung
130Vac-260Vac Belastbarkeitsdiagramm
Eingangspannung (V)
Belastbarkeit
130

15
3. Sicherheitshinweise
Um die Gefahr eines elektrischen Schlags zu vermeiden, entfernen Sie nicht die Abdeckung des Gerätes.
Es gibt keine bedienbaren Teile im Innern - alle Reparaturen sollten durch einen qualizierten Techniker
durchgeführt werden.
Um das Risiko eines elektrischen Schlages zu vermeiden, darf das Gerät nicht mit Regen, Feuchtigkeit
oder Flüssigkeiten in Berührung kommen. Dieses Gerät eignet sich nur für Innenanwendungen in
trockenen Räumen.
Betreiben Sie diesen Spannungsregler nur mit trockener Kleidung und trockenen Händen.
Um die Gefahr eines elektrischen Schlages zu vermeiden, überprüfen Sie, ob das Netzkabel richtig
eingesteckt ist.
Der Lüfter und die Belüftungsöffnungen des Geräts dürfen nicht abgedeckt werden. Achten Sie auf
eine freie Luftzufuhr für die Kühlung des Geräts.
Belasten Sie den Stabilisator nicht über die für die jeweilige Eingangsspannung maximale Kapazität -
um das Verhältnis von Belastbarkeit und Eingangsspannung einschätzen zu können, beachten sie
das oben angeführte Diagramm.
Versuchen Sie nicht, die interne Verdrahtung des Spannungsreglers zu verändern.
Vermeiden Sie starkes Schütteln, Vibrationen und ein Umkippen dieses Spannungsreglers.
Bronson SRG 3000
130V-260V AC hochgenauer
Spannungsstabilisator mit Servomotor
Bedienungsanleitung
4. Konformitätserklärung
Firma: Mangrove GmbH
Adresse: Bouchéstraße 12
12435 Berlin
Deutschland
erklärt, dass die folgenden Produkte
Bronson SRG 3000
den Anforderungen der folgenden Richtlinien der Europäischen Union entsprechen:
EMV-Richtlinie 2014/30/EU mit den folgenden harmonisierten Normen:
EN 55032:2015/AC:2016-07
EN 55024:2010/A1:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
Niederspannungsrichtlinie 2014/35/EU mit den folgenden harmonisierten
Normen:
EN60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013

5. Entsorgung
Entsorgung von Altgeräten durch Benutzer in privaten Haushalten in der
Europäischen Union
Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses
Produkt nicht mit dem Hausmüll entsorgt werden darf. Stattdessen ist es in Ihrer
Verantwortung Altgeräte in einer entsprechenden Sammel- und Recyclingstelle für
Elektro- und Elektronikgeräte zu entsorgen. Die getrennte Sammlung und das
Recycling von Altgeräten hilft dabei, natürliche Ressourcen zu schonen und
sicherzustellen, dass die Geräte in einer Art und Weise recycelt werden, die die
menschliche Gesundheit und die Umwelt schont. Weitere Informationen darüber,
wo Sie Ihre Altgeräte zum Recycling abgeben können, erhalten Sie bei Ihrer
Stadtverwaltung, Ihrem Entsorgungsbetrieb oder bei dem Geschäft, in dem Sie das
Produkt erworben haben.
Mangrove GmbH
Bouchéstraße 12
12435 Berlin
Deutschland
Bronson SRG 3000
130V-260V AC hochgenauer
Spannungsstabilisator mit Servomotor
Bedienungsanleitung
