Brunner CLS-E NG YOKE Instruction manual

www.brunner-innovation.swiss
CLS-E NG YOKE QUICKSTART MANUAL
LANGUAGES
Englisch ..............2
Deutsch ...............7
Français ........... 12
Italiano ............. 17
Espanol ............ 22

2 3
1 SAFETY AND WARNING INFORMATIONCONTENT CLS-E NG YOKE ENGLISH
TABLE OF CONTENT CLS-E NG YOKE ENGLISH
1 SAFETY AND WARNING INFORMATION .................................................................................................................................................3
2 INSTALLATION INSTRUCTIONS ..............................................................................................................................................................4
3 SOFTWARE INSTALLATION .....................................................................................................................................................................5
4 TECHNICAL DATA AND DISPOSAL NOTES ...........................................................................................................................................6
5 WIRING DIAGRAMS .................................................................................................................................................................................28
RANGE OF APPLIANCE USE. THE APPLIANCE IS ONLY FOR SIMULATION OF CONTROL PRESSURES AND CONTROL OF AN
AIRCRAFT IN A FLIGHT SIMULATION FOR HOME USER. FURTHERMORE, THE APPLIANCE IS UNSUITED FOR USE IN AREAS
EXPOSED TO AN EXPLOSION HAZARD.
GENERAL. THE CORRECT AND SAFE OPERATION OF THE DEVICE IMPLIES IT’S PROPER AND PROFESSIONAL TRANSPORT,
STORAGE, ASSEMBLY AND CAREFUL OPERATION AND MAINTENANCE.
HANDLE WITH CARE. DO NOT DROP. DISCONNECT POWER AND COMMUNICATION CABLES BEFORE MOVING.
WARNING! KEEP THE AREA IN FRONT OF THE YOKE CLEAR WHEN POWER IS APPLIED. WAIT UNTIL INIT- SEQUENCE IS
FINISHED (MOVING HAS STOPPED) BEFORE TOUCHING THE YOKE.
WARNING! KEEP ANIMALS AWAY FROM THE SYSTEM!
WARNING! THE CLS-E NG YOKE IS NOT A TOY. CHILDREN UNDER 16 YEARS SHOULD NOT OPERATE THE YOKE WITHOUT
SUPERVISION OF AN ADULT. DEPENDING ON THE SETTINGS, OR IN CASE OF FAILURE, AXIS CAN MOVE IN ANY DIRECTION
AND WITHOUT WARNINGS.
WARNING! DO NOT REMOVE THE COVER. THE UNIT MUST NOT BE OPERATED WITHOUT COVER (PROTECTIVE HOODS)!
WARNING! OPERATION WITHOUT A PERMANENTLY INSTALLED YOKE HANDLE IS NOT ALLOWED!
WARNING! THE UNIT MUST BE MOUNTED SECURELY ON A FLAT STABLE SURFACE BEFORE OPERATING!
WARNING! CAUTION ELECTRIC SHOCK/FIRE HAZARD!
DO NOT USE ANY OTHER POWER SUPPLY, AS THE ONE SUPPLIED BY BRUNNER WITH YOUR CLS-E NG YOKE.
TO PREVENT FROM ELECTRIC SHOCK. ENSURE THAT THE SOCKET IS PROPERLY EARTHED AND PROTECTED BY A FUSE.
WARNING! FOR INDOOR USE ONLY. DO NOT EXPOSE TO MOISTURE, LIQUID, OR HEAT.
NO REPAIR OR OPENING. THE YOKE DOES NOT REQUIRE MAINTENACHE AND IS DESIGNED FOR LIFETIME LUBRICATION.
WARNING! BEFORE ALLOWING THIRD-PERSON OPERATING THE HARDWARE, MAKE SURE THAT THIS THIRD-PERSON READ
ALL WARNINGS, UNDERSTOOD AND ACCEPTED.
IMPORTANT ERGONOMIC INFORMATION. LONG PERIODS OF REPETITIVE MOTION USING AN IMPROPERLY SET-UP
WORKSPACE, INCORRECT BODY POSITION, AND POOR WORK HABITS MAY BE ASSOCIATED WITH PHYSICAL DISCOMFORT
AND INJURY TO NERVES, TENDONS, AND MUSCLES.
NON-OBSERVANCE OF THESE INSTRUCTIONS MIGHT RESULT IN FAILURES OR IN CASE OF MALFUNCTIONS
IN INJURIES!

4 5
2 INSTALLATION INSTRUCTIONS
GENERAL
Open the box carefully and remove all packaging.
The following material is included:
1. CLS-E NG Yoke
2. USB Cable
3. Power supply with cable
4. This manual

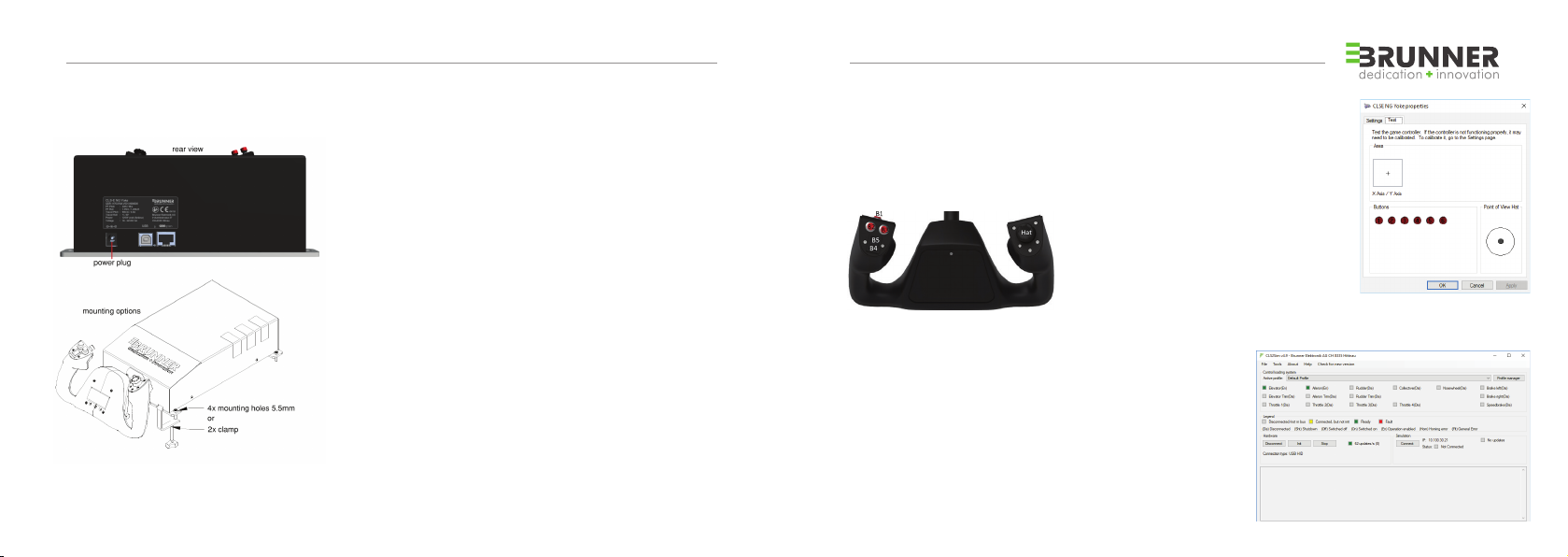

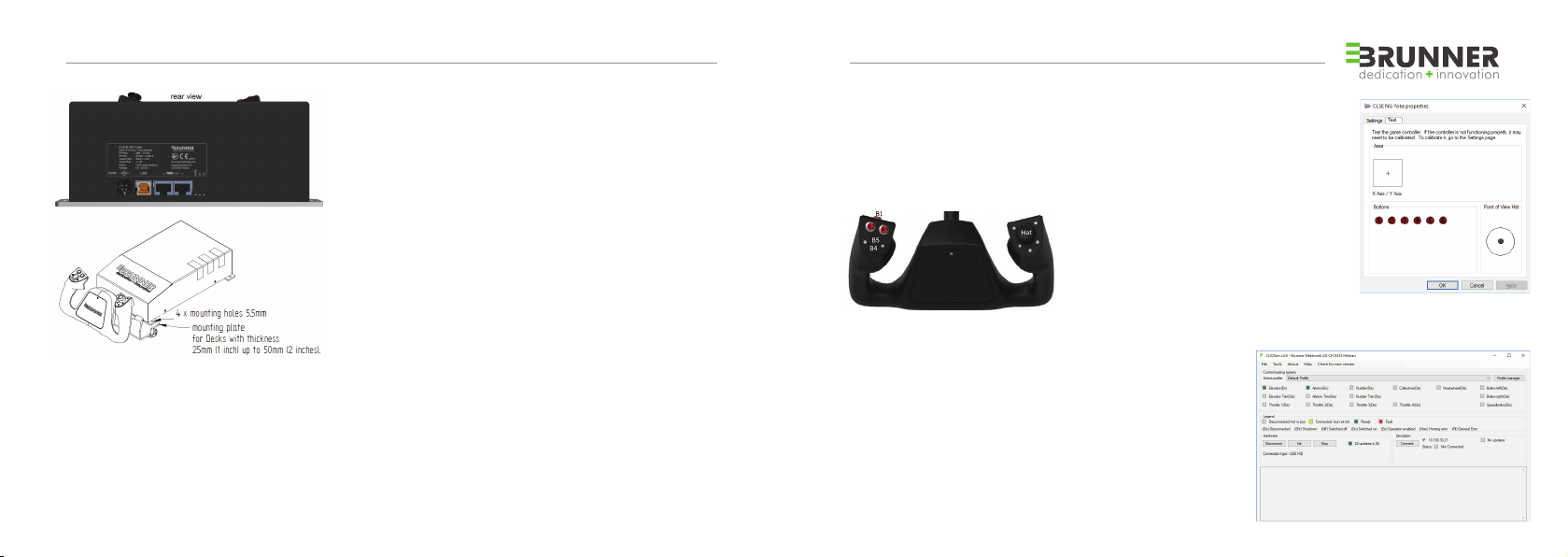

MOUNTING & OPERATING CONDITION
1. The unit must be mounted with 4 Screws or optionally
available clamp securely on a fl at surface before operating.
2. Keep a minimum of 5 cm distance around the unit from any part.
3. Keep environmental temperature below 40°C max.
4. Use only in dry environment.
FIRST START / ELECTRICAL CONNECTION
1. Connect the provided power supply to Power Plug.
2. Connect the CLS-E NG Yoke with your computer via the
provided USB cable. See Chapter 5 Wiring Diagram on page 27
3. Connect the delivered AC main power plug to the Power Supply
and connect the power cable to the AC-power outlet.
The calibration and initialization sequence will start automatically.
Axis are moving across their range.
DO NOT DISTURB THIS SEQUENCE UNTIL THE YOKE IS CENTERED!
THIS SEQUENCE IS REPEATED EVERY TIME WHEN POWER IS APPLIED.
3 SOFTWARE INSTALLATION
USB DRIVER
The USB Driver is installed automatically when power is applied the  rst time. CLS-E NG Yoke
must show up in your Windows Device Manager as Game Controller «CLSE NG Yoke»
(standalone mode). Optionally assign functions to Button 2 & 3. Button 4 & 5 is mapped
to “Trim”, Button 1 is mapped to “Trim Reset” in standalone mode as default
CLS2SIM (Version 4.9 or later)
For enabling additional Control Loading Features
Download and install CLS2Sim (Win32 application)
from http://www.brunner-innovation.swiss/media
If the optional CLS2Sim So ware is installed all axes
are mapped by the So ware itself.
IN THIS CASE THE USB X-AXIS (ROLL) AND Y-AXIS
(PITCH) MAPPING FOR THE CLS-E NG YOKE MUST BE DISABLED IN THE
SIMULATION SOFTWARE.
DUAL YOKE SETUP / SYNCHRONIZATION
In case of using 2 CLS-E NG Yokes (MCC Con guration), connect a standard
RJ45 Cat5 Ethernet cable on the “CANopen” connector between the units
(Chapter 5 “Wiring Diagram”, Page 27).
All necessary settings for self-synchronization are done automatically at the
 rst power up of the 2 devices.
Read the manual and help  le in CLS2Sim for additional information.
In case of trouble or questions, please contact us at
[e-mail]

6 7
4 TECHNICAL DATA AND DISPOSAL NOTES
SPECIFICATION
Peak Force: Pitch: 40 N / 9 lbs-
Roll: 1.7 Nm / 1.3 lb-
Travel: Pitch: 90 mm / 3.6 in
Roll: +/- 90°
Yoke Handle: BRUNNER Beechcra style
Optional: without yoke handle
Interface: USB (USB-2 Type-B)
CAN (RJ45)
Noise Levels: <40dB(A)
Power: 120W peak (no fan)
Operating-Voltage: 19...24 VDC
Weight: 5 kg / 11 lb

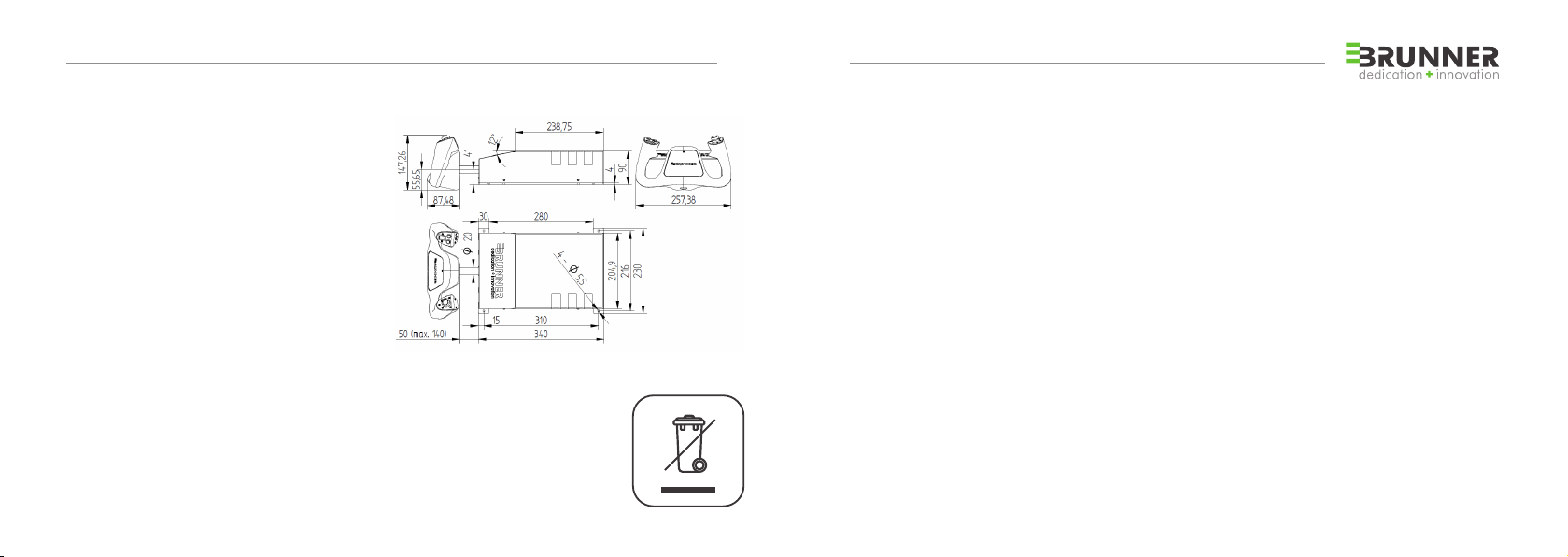

DIMENSIONS
INHALT CLS-E NG YOKE DEUTSCH
INHALTSÜBERSICHT CLS-E NG YOKE DEUTSCH
1 SICHERHEITS UND WARNHINWEISE ....................................................................................................................................................8
2 INSTALLATIONSANLEITUNG .................................................................................................................................................................. 9
3 SOFTWARE INSTALLATION...................................................................................................................................................................10
4 TECHNISCHE DATEN UND ENTSORGUNGSHINWEIS......................................................................................................................11
5 WIRING DIAGRAM ...................................................................................................................................................................................28
DISPOSAL NOTES
The device contains reusable materials and should be disposed of properly, not simply with unsorted
household refuse. Devices which are no longer needed must be disposed of in a professional and
appropriate way, in accordance with the current local regulations and laws.

8 9
1 SICHERHEITS UND WARNHINWEISE
EINSATZBEREICH DES GERÄTES. DAS GERÄT DARF NUR FÜR DIE SIMULATION VON KONTROLLDRÜCKEN, KONTROLLE EINES
LUFTFAHRZEUGS IN EINER FLUGSIMULATION FÜR DEN HEIMANWENDER VERWENDET WERDEN.
DES WEITEREN IST DAS GERÄT NICHT GEEIGNET FÜR DEN BETRIEB IN EXPLOSIONSGEFÄHRDETEN BEREICHEN.
GENERELL. DER RICHTIGE UND SICHERE BETRIEB DER HARDWARE SETZT KORREKTEN UND PROFESSIONELLEN TRANSPORT,
LAGERUNG, MONTAGE UND SORGFÄLTIGEN BETRIEB UND UNTERHALT VORAUS.
SORGFÄLTIGER UMGANG. NICHT FALLEN LASSEN.
STROM UND KOMMUNIKATIONSKABEL MÜSSEN VOR DEM UMPLATZIEREN/HANTIEREN GETRENNT WERDEN.
WARNUNG! HALTEN SIE DEN BEREICH VOR DEM YOKE FREI, WENN DAS GERÄT MIT DER SPANNUNGSVERSORGUNG VERBUNDEN
WIRD. VOR DER BENUTZUNG IMMER ABWARTEN BIS DIE AUTOMATISCHE INITIALISIERUNGS-SEQUENZ BEENDET IST.
WARNUNG! HALTEN SIE TIERE FERN VOM SYSTEM!
WARNUNG! CONTROL LOADING SYSTEME SIND KEINE SPIELZEUGE. KINDER UNTER 16 JAHREN DÜRFEN DIE HARWDARE NICHT
OHNE DIE AUFSICHT EINES ERWACHSENEN BEDIENEN. BEI BESTIMMTEN EINSTELLUNGEN, ODER IM FEHLERFALL, KANN SICH
DIE HARDWARE OHNE WARNUNG IN EINE BELIEBIGE RICHTUNG BEWEGEN.
WARNUNG! ABDECKUNG NIEMALS ENTFERNEN. DAS GERÄT DARF NIEMALS OHNE ABDECKUNG BETRIEBEN WERDEN!
WARNUNG! DAS GERÄT MUSS VOR DER INBETRIEBNAHME SICHER AUF EINER FLACHEN UND STABILEN UNTERLAGE MONTIERT SEIN!
WARNUNG! VORSICHT STROMSCHLAG / BRANDGEFAHR ! DIE STECKDOSE MUSS VORSCHRIFTSMÄSSIG GEERDET UND ELEKT-
RISCH ABGESICHERT SEIN. KEINE ANDEREN NETZGERÄTE ALS DIE VON BRUNNER GELIEFERT ODER EMPFOHLEN VERWENDEN.
WARNUNG! NUR FÜR DEN INNENBEREICH. DAS GERÄT NICHT FEUCHTIGKEIT, FLÜSSIGKEITEN ODER WÄRME AUSSETZEN.
KEINE REPARATUR ODER ÖFFNUNG. DIE HARDWARE DARF NUR VON BRUNNER GEÖFFNET UND REPARIERT WERDEN (LE-
BENSZEITSCHMIERUNG)!
WARNUNG! BEVOR SIE DRITT-PERSONEN DAS BEDIENEN DER HARDWARE GESTATTEN, STELLEN SIE SICHER, DASS DIESE
DRITT-PERSONEN ALLE WARNUNGEN GELESEN, VERSTANDEN UND AKZEPTIERT HABEN.
WICHTIGE ERGONOMISCHE INFORMATION! WIEDERKEHRENDE BEWEGUNGEN ÜBER LÄNGERE ZEITRÄUME UNTER
VERWENDUNG EINES FALSCH EINGERICHTETEN ARBEITSPLATZES, INKORREKTE KÖRPERHALTUNG UND SCHLECHTE ARBEITS-
ANGEWOHNHEITEN KÖNNEN DURCH FEHLBELASTUNG VON NERVEN, SEHNEN ODER MUSKELN ZU BESCHWERDEN ODER
VERLETZUNGEN FÜHREN.
DURCH DIE NICHT-BEACHTUNG DIESER WARNUNGEN KÖNNEN IM FEHLERFALL ODER BEI STÖRUNGEN
VERLETZUNGEN VERURSACHT WERDEN.
2 INSTALLATIONSANLEITUNG
GENERELL
Box vorsichtig ö nen und Verpackungsmaterial
entfernen. Folgendes Material ist enthalten:
1. CLS-E NG Yoke
2. USB Kabel
3. Netzgerät mit Kabel
4. Dieses Manual
INSTALLATION & BETRIEBS BEDINGUNGEN
1. Das Gerät muss mit 4 Schrauben oder optionaler Klemmvorrichtung
auf eine stabile fl ache Unterlage montiert werden.
2. Mindestens 5 cm Abstand halten von jedem Teil um das Gerät.
3. Umgebungstemperatur unter 40°C halten.
4. Nur in trockener Umgebung verwenden.
ERSTER START
1. Mitgeliefertes Netzgerät an Power Stecker anschliessen.
2. Mitgeliefertes USB Kabel anschliessen und mit PC verbinden.
Beachten Sie die Anschlussmöglichkeiten im Kapitel 5
„Wiring Diagramm“, Seite 27.
3. Power Kabel mit Netzgerät verbinden und an Wechselstrom Steckdose
einstecken. Die Kalibration und Initialisierung läu automatisch ab.
DEN BEWEGUNGSABLAUF NICHT STÖREN BIS SEQUENZ BEENDET
IST (YOKE IN MITTELSTELLUNG). DIESE SEQUENZ LÄUFT NACH
JEDEM NEUANLEGEN DER SPEISUNG AB

10 11
3 SOFTWARE INSTALLATION 4 TECHNISCHE DATEN UND ENTSORGUNGSHINWEIS
SPEZIFIKATION
Max. Kra: Pitch: 40 N / 9 lbs-
Roll: 1.7 Nm / 1.3 lb-
Verfahrwege: Pitch: 90 mm / 3.6 in
Roll: +/- 90°
Yoke Handle: BRUNNER Beechcra style
Optional: ohne Yoke Handle
Schnittstellen: USB (USB-2 Type-B)
CAN (RJ45)
Lärmpegel: <40dB(A)
Leistung: 120W peak (kein Ventilator)
Spannung: 19..24 VDC
Gewicht: 5 kg / 11 lb
ENTSORGUNGSHINWEIS
Das Gerät enthält wiederverwertbare Materialien und darf nicht mit dem Hausmüll entsorgt werden.
Die Entsorgung von ausgedienten Geräten muss fach- und sachgerecht nach den örtlich geltenden
Vorschrien und Gesetzen erfolgen.

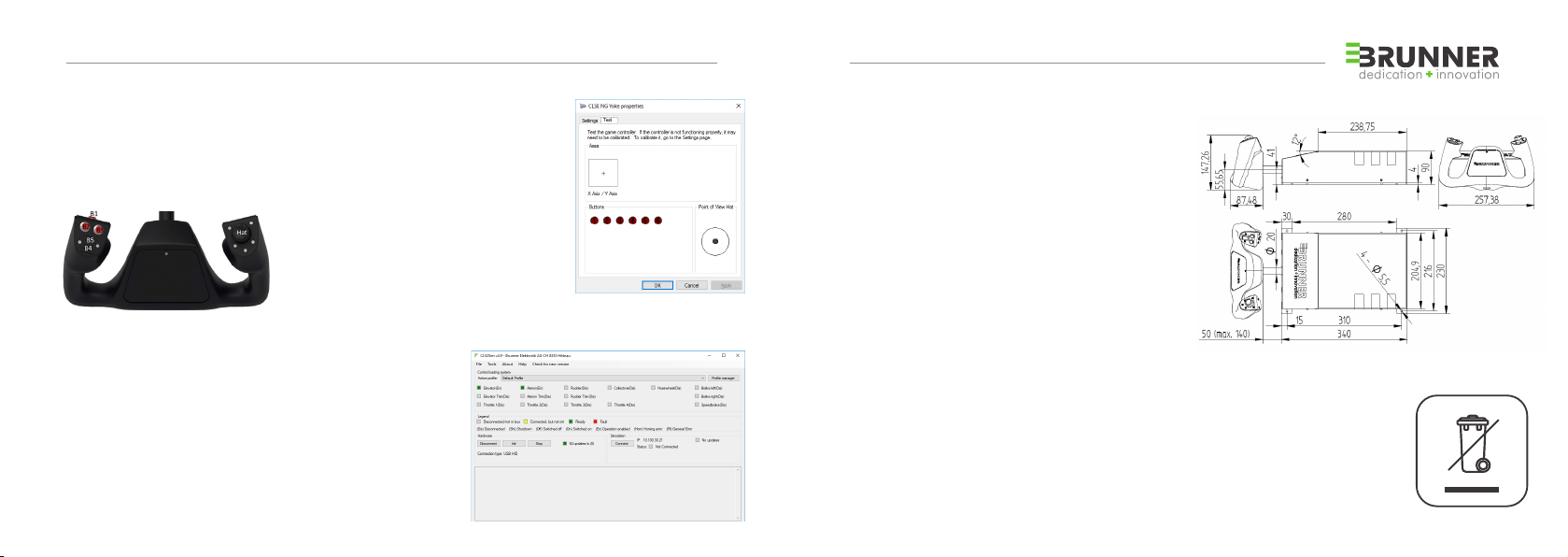

ABMESSUNGENUSB TREIBER
Der USB Treiber wird automatisch beim ersten Anlegen der elektrischen Versorgungsspannung
installiert. Das CLS-E NG Yoke erscheint in Windows Device Manager Ihres PC’s als Game Con-
troller. Optional können auf den Tasten 2 und 3 verschiedene Funktionen gemappt werden.
Taste 4 und 5 sind der Funktion ‚Trimmung‘ und Taste 1 ‚Trimmung zurücksetzten‘ zugeordnet.
CLS2SIM (Version 4.9 oder neuer)
Für die erweiterten Control Loading Features des CLS-E
NG laden sie CLS2Sim (Win32 Anwendung) unter http://
www.brunner-innovation.swiss/media herunter.
Wenn die optionale CLS2Sim Soware installiert ist
werden alle Achsen von der Soware verlinkt.
IN DIESEM FALL MUSS DAS USB-MAPPING DES CLS-E NG YOKE FÜR
DIE X-ACHSE (ROLL) UND Y-ACHSE (PITCH) IN IHRER SIMULATIONS-SOFT-
WARE DEAKTIVIERT WERDEN.
DUAL YOKE SETUP / SYNCHRONIZATION
Falls 2 CLS-E NG Yoke im Einsatz sind (MCC Konguration) verbinden Sie
diese über ein RJ45 Standard Cat5 Kabel am “CANopen” Stecker der beiden
Geräten (siehe Kapitel 5 „Wiring Diagram“, Seite 27). Alle nötigen Einstellun-
gen für die Selbstsynchronisation werden automatisch nach dem ersten
Anlegen der elektrischen Versorgungsspannung vorgenommen. Lesen sie
das Help-File zu CLS2Sim (F1) für zusätzliche Informationen.
Kontaktieren sie uns bei Fragen oder Problemen unter folgender E-Mail
[e-mail]

12 13
CONTENU CLS-E NG YOKE FRANÇAIS
CONTENU CLS-E NG YOKE FRANÇAIS
1 CONSIGNES DE SECURITE ET AVERTISSEMENTS ...........................................................................................................................13
2 MANUEL D‘INSTALLATION ...................................................................................................................................................................14
3 INSTALLATION LOGICIELLE .................................................................................................................................................................15
4 NOTES DE DONNÉES ET ÉLIMINATION TECHNIQUES ...................................................................................................................16
5 SCHÉMA DE CÂBLAGE ............................................................................................................................................................................28
1 CONSIGNES DE SECURITE ET AVERTISSEMENTS
DOMAINE D‘UTILISATION DE L‘APPAREIL. L‘APPAREIL DOIT SEULEMENT ETRE UTILISE POUR LA SIMULATION DE PRESSIONS DE CON-
TRÔLE, LE CONTRÔLE D‘UN AVION DANS LE CADRE D‘UNE SIMULATION DE VOL POUR UTILISATEUR DOMESTIQUE. EN OUTRE, L‘APPAREIL
N‘EST PAS ADAPTE A UNE UTILISATION DANS DES ZONES A RISQUES D‘EXPLOSION.
GENERALITES POUR FONCTIONNER DE MANIERE SURE ET FIABLE, LE MATERIEL DOIT ETRE TRANSPORTE, STOCKE, MONTE
CORRECTEMENT PAR DES PERSONNELS COMPETENTS, IL DOIT AUSSI ETRE MIS EN SERVICE ET ENTRETENU AVEC PRECAUTION.
MANIPULER AVEC PRÉCAUTION. NE PAS LAISSER TOMBER. LES CÂBLES D‘ALIMENTATION ET DE COMMUNICATION DOIVENT ÊTRE
DÉBRANCHÉS AVANT TOUT DÉPLACEMENT DE L‘APPAREIL/TOUTE OPÉRATION DE MAINTENANCE.
AVERTISSEMENT! GARDEZ LIBRE D‘ACCÈS LA ZONE YOKE (ZONE DE PRÉVENTION) LORSQUE L‘APPAREIL EST BRANCHÉ À L‘ALIMENTATION
ÉLECTRIQUE.
TOUJOURS ATTENDRE LA FIN DE LA SEQUENCE D‘INITIALISATION AUTOMATIQUE
ATTENTION! ÉLOIGNEZ LES ANIMAUX DOMESTIQUES SYSTEM!
AVERTISSEMENT! LES SYSTEMES DE CHARGEMENT DE CONTRÔLE NE SONT PAS DES JOUETS. LES ENFANTS DE MOINS DE 16 ANS NE
PEUVENT PAS UTILISER LE MATERIEL SANS LA SUPERVISION D‘UN ADULTE. AVEC CERTAINS RÉGLAGES, OU EN CAS DE DÉFAUT, IL EST
POSSIBLE QUE LE MATÉRIEL SE DÉPLACE DE MANIÈRE INATTENDUE DANS N‘IMPORTE QUELLE DIRECTION.
AVERTISSEMENT! NE JAMAIS RETIRER LE COUVERCLE. L‘APPAREIL NE DOIT JAMAIS ETRE UTILISE SANS COUVERCLE !
AVERTISSEMENT! AVANT SA MISE EN SERVICE, L‘APPAREIL DOIT ÊTRE MONTÉ ET SÉCURISÉ SUR UNE SURFACE PLANE ET STABLE !
AVERTISSEMENT, COURANT ÉLECTRIQUE! ATTENTION RISQUE D‘ELECTROCUTION / RISQUE D‘INCENDIE !
LA PRISE DOIT ETRE MISE A LA TERRE ET PROTEGEE ELECTRIQUEMENT, CONFORMEMENT A LA REGLEMENTATION.
NE PAS UTILISER D‘APPAREIL DE SECTEUR AUTRE QUE CELUI FOURNI OU RECOMMANDÉ PAR BRUNNER
AVERTISSEMENT, ENVIRONNEMENT! UNIQUEMENT POUR UNE UTILISATION EN INTÉRIEUR. L‘APPAREIL NE DOIT PAS ÊTRE EXPOSÉ
À L‘HUMIDITÉ, À DES LIQUIDES OU À LA CHALEUR.
NE PAS EFFECTUER DE RÉPARATION NI OUVRIR L‘APPAREIL. LE MATÉRIEL NE PEUT ÊTRE OUVERT ET RÉPARÉ QUE PAR BRUNNER
(APPAREIL LUBRIFIÉ POUR TOUTE SA DURÉE DE VIE) !
AVERTISSEMENT! AVANT DE PERMETTRE À DES TIERS D‘UTILISER LE MATÉRIEL, ASSUREZ-VOUS QUE CES PERSONNES ONT BIEN LU,
COMPRIS ET ACCEPTÉ TOUS LES AVERTISSEMENTS.
CRITÈRES D‘ERGONOMIE IMPORTANTS! DES MOUVEMENTS RÉPÉTITIFS EFFECTUÉS PENDANT DE LONGUES PÉRIODES DE SERVICE
SUR UN POSTE DE TRAVAIL MAL AGENCÉ, DES POSTURES INADÉQUATES ET DE MAUVAISES HABITUDES DE TRAVAIL PEUVENT
ENTRAÎNER DES DOULEURS OU DES BLESSURES SUITE À DES SOLLICITATIONS INAPPROPRIÉES DES NERFS, DES TENDONS OU DES
MUSCLES.
LE NON-RESPECT DE CES AVERTISSEMENTS PEUT PROVOQUER DES BLESSURES EN CAS DE PANNE OU DE DEFAUTS.

14 15
3 INSTALLATION LOGICIELLE2 MANUEL D‘INSTALLATION
GÉNÉRALITÉS
Ouvrir la boîte avec précaution et retirer les matériaux d‘emballage.
Le matériel suivant est fourni:
1. CLS-E NG Yoke
2. Câble USB
3. Bloc d‘alimentation et son câble
4. Ce manuel
CONDITIONS D‘INSTALLATION ET D‘UTILISATION
1. L‘appareil doit être  xé avec 4 vis ou dispositif de serrage en option
à vis sur une surface plane et stable.
2. Maintenez au moins une distance de 5 cm par rapport à tous les
autres éléments placés autour de l‘appareil.
3. Maintenir la température ambiante inférieure à 40 °C.
Utiliser l‘appareil uniquement dans un environnement sec.
PREMIER DEMARRAGE
1. Brancher le bloc d‘alimentation sur la prise de courant.
2. Brancher le câble USB fourni et le raccorder au PC
(chapitre 5 „Schéma de câblage“ Page 27).
3. Raccordez le câble d‘alimentation au bloc d‘alimentation et
branchez-le sur la prise électrique de courant alternatif.
Le calibrage et l‘initialisation se font automatiquement.
NE PAS PERTURBER LE MOUVEMENT TANT QUE LA SEQUENCE
N‘EST PAS TERMINEE (YOKE EN POSITION CENTRALE).
CETTE SEQUENCE SE PRODUIT APRES CHAQUE RETABLISSEMENT
DE L‘ALIMENTATION.
PILOTE USB
Le pilote USB est automatiquement installé lors du premier branchement de l‘appareil.
Le CLS-E NG Yoke s‘a iche sous Windows en tant que contrôleur de jeu. En option, en
appuyant sur les touches 2 et 3, on peut mapper di érentes fonctions. Les touches 4 et 5 sont
a ectées à la fonction de compensation et la touche 1 à la réinitialisation de la compensation.
CLS2Sim (V 4.9 ou version plus récente)
Pour les fonctionnalités avancées de chargement de
contrôle, chargez CLS2sim (l‘application win32) sous
http://www.brunner-innovation.swiss/media
Lorsque le logiciel CLS2sim facultatif est installé, tous
les axes sont associés grâce au logiciel
DANS CE CAS, LE MAPPAGE USB DOIT ETRE DESACTIVE POUR L‘AXE X (ROLL)
ET L‘AXE Y (PITCH) POUR LE CLS-E NG YOKE DANS LE LOGICIEL DE SIMULATION.
CONFIGURATION DOUBLE YOKE / SYNCHRONISATION
Si 2 CLS-E NG Yoke sont utilisés (con guration MCC), un câble RJ45,
standard Cat5 est raccordé à la  che „CANopen“ entre les deux appareils
(Chapitre 5 „Schéma de câblage“ Page 27). Tous les paramétrages néces-
saires à la synchronisation automatique sont e ectués automatiquement
après le premier branchement de l‘appareil sur l‘alimentation.
Consultez le  chier d‘aide dans CLS2sim (F1) pour plus d‘informations.
Contactez-nous si vous avez des questions ou des problèmes à
l‘adresse e-mail [e-mail]

16 17
4 CARACTÉRISTIQUES ET PROTECTION DE L‘ENVIRONNEMENT
SPECIFICATION
Puissance max.: Pitch: 40 N / 9 lbs-
Roll: 1.7 Nm / 1.3 lb-
Traverser: Pitch: 90 mm / 3.6 in
Roll: +/- 90°
Yoke Handle: BRUNNER Beechcra style
Optionnel: sans Yoke Handle
Interfaces: USB (USB-2 Type-B)
CAN (RJ45)
Niveau de bruit: <40dB(A)
Puissance: 120W peak (pas de ventilateur)
Tension de
fonctionnement: 19..24 VDC
Poids: 5 kg / 11 lb
PROTECTION DE L‘ENVIRONNEMENT
L‘appareil contient des matériaux de valeur et est à amener à un lieu de recyclage spécial. L‘élimination
d‘anciens appareils est à réaliser correctement en respectant les prescriptions et lois locales en vigueur.
CLS-E NG CONTENUTI GIOGO ITALIANO
CLS-E NG CONTENUTI GIOGO ITALIANO
1 NORME DI SICUREZZA E AVVERTENZE ..............................................................................................................................................18
2 GUIDA ALL‘INSTALLAZIONE .................................................................................................................................................................19
3 INSTALLAZIONE DEL SOFTWARE .......................................................................................................................................................20
4 NOTE DATI TECNICI E SMALTIMENTO ................................................................................................................................................21
5 SCHEMA DI CABLAGGIO ........................................................................................................................................................................28
MASS

18 19
2 GUIDA ALL‘INSTALLAZIONE1 NORME DI SICUREZZA E AVVERTENZE
AMBITO DI IMPIEGO DEL DISPOSITIVO. IL DISPOSITIVO PUÒ ESSERE UTILIZZATO SOLO PER LA SIMULAZIONE DI PROVE DI
VERIFICA E CONTROLLO DI UN AEROMOBILE IN UNA SIMULAZIONE DI VOLO PER LA CASA UTENTE.
INOLTRE L‘APPARECCHIO NON È ADATTO PER L‘USO IN AREE A RISCHIO DI ESPLOSIONE.
GENERALITÀ. IL FUNZIONAMENTO CORRETTO E SICURO DELL‘HARDWARE PRESUPPONE UN TRASPORTO, UNO STOCCAGGIO,
UN MONTAGGIO ALTRETTANTO CORRETTI E PROFESSIONALI NONCHÉ UN USO E UNA MANUTENZIONE ACCURATI.
USO ACCURATO. NON FAR CADERE IL DISPOSITIVO. I CAVI DI COMUNICAZIONE E ALIMENTAZIONE DEVONO ESSERE STACCATI
PRIMA DI ESSERE SPOSTATI/MANIPOLATI.
ATTENZIONE! MANTENERE LIBERA L‘AREA DEL YOKE QUANDO IL DISPOSITIVO VIENE COLLEGATO ALLA RETE ELETTRICA.
ATTENDERE SEMPRE FINO A QUANDO NON TERMINA LA SEQUENZA DI INIZIALIZZAZIONE AUTOMATICA
ATTENZIONE! TENERE GLI ANIMALI DOMESTICI LONTANO DAL SISTEMA!
ATTENZIONE! I SISTEMI DI CARICAMENTO DEGLI STRUMENTI DI CONTROLLO NON SONO GIOCATTOLI. I BAMBINI AL DI SOTTO
DEI 16 ANNI NON POSSONO UTILIZZARE L‘HARDWARE SENZA LA SUPERVISIONE DI UN ADULTO. IN PRESENZA DI DETERMINATE
IMPOSTAZIONI O IN CASO DI GUASTO, L‘HARDWARE SI PUÒ MUOVERE IN QUALSIASI DIREZIONE INAVVERTITAMENTE.
ATTENZIONE! NON RIMUOVERE MAI IL COPERCHIO. IL DISPOSITIVO NON DEVE MAI ESSERE UTILIZZATO SENZA COPERCHIO!
ATTENZIONE! PRIMA DEL PRIMO UTILIZZO, IL DISPOSITIVO DEVE ESSERE SALDAMENTE MONTATO SU UNA SUPERFICIE PIANA
E STABILE!
ATTENZIONE, EROGAZIONE DI CORRENTE! ATTENZIONE, SCOSSA ELETTRICA / PERICOLO D‘INCENDIO!
LA PRESA DI CORRENTE DEVE ESSERE MESSA A TERRA E PROTETTA ELETTRICAMENTE SECONDO LE ISTRUZIONI.
NON UTILIZZARE ADATTATORI DIVERSI DA QUELLI IN DOTAZIONE O RACCOMANDATI DA BRUNNER
ATTENZIONE ALL‘AMBIENTE CIRCOSTANTE! SOLO PER USO INTERNO. NON ESPORRE IL DISPOSITIVO A UMIDITÀ, LIQUIDI O
FONTI DI CALORE.
NON RIPARARE O APRIRE. L‘HARDWARE PUÒ ESSERE APERTO E RIPARATO SOLO DA BRUNNER (LUBRIFICAZIONE A VITA)!
ATTENZIONE! PRIMA DI CONSENTIRE A TERZI DI UTILIZZARE L‘HARDWARE, ASSICURARSI CHE QUESTE
TERZE PERSONE ABBIANO LETTO, COMPRESO E ACCETTATO TUTTE LE AVVERTENZE.
IMPORTANTI INFORMAZIONI ERGONOMICHE! MOVIMENTI RIPETITIVI PER PERIODI PROLUNGATI ALL‘INTERNO DI UNA
POSTAZIONE DI LAVORO ALLESTITA IN MANIERA NON IDONEA, POSTURA SCORRETTA E CATTIVE ABITUDINI DI LAVORO
POSSONO PORTARE A DISTURBI O LESIONI DOVUTI ALLO STRESS ECCESSIVO A CARICO DI NERVI, TENDINI O MUSCOLI.
IN CASO DI GUASTO O MALFUNZIONAMENTI, LA MANCATA OSSERVANZA DI QUESTE AVVERTENZE PUÒ PROVOCARE LESIONI.
GENERALITÀ
Aprire la scatola con cautela e rimuovere il materiale di imballaggio.
Il seguente materiale è incluso nella scatola:
1. Yoke CLS-E NG
2. Cavo USB
3. Adattatore a muro con cavo
4. Questo manuale
INSTALLAZIONE E CONDIZIONI DI UTILIZZO
1. Il dispositivo deve essere montato con 4 viti o dispositivo di
bloccaggio opzionale a vite su una super cie piana a stabile.
2. Ogni componente deve essere posto ad almeno 5 cm di distanza
dal dispositivo.
3. Mantenere la temperatura dell‘ambiente sotto i 40°C.
Utilizzare solo in un ambiente secco.
PRIMO AVVIO
1. Collegare l‘adattatore a muro in dotazione alla presa di corrente.
2. Inserire il cavo USB in dotazione e collegarlo al PC
(Capitolo 5 “Schema di cablaggio”, Pagina 27)
3. Collegare il cavo di alimentazione con l‘adattatore e inserirlo nella
presa di corrente alternata. La calibrazione e l‘inizializzazione
avvengono in maniera automatica.
NON INTERROMPERE LA SUCCESSIONE DEI MOVIMENTI FINO A
QUANDO LA SEQUENZA NON È TERMINATA (YOKE IN POSIZIONE
CENTRALE). QUESTA SEQUENZA SI VERIFICA OGNI VOLTA CHE
VIENE COLLEGATA L‘ALIMENTAZIONE.

20 21
4 NOTE DATI TECNICI E SMALTIMENTO
SPECIFICHE
Potere max.: Pitch: 40 N / 9 lbs-
Roll: 1.7 Nm / 1.3 lb-
Attraversare: Pitch: 90 mm / 3.6 in
Roll: +/- 90°
Yoke Handle: BRUNNER Beechcra style
Opzionale: senza Yoke Handle
Interfaces: USB (USB-2 Type-B)
CAN (RJ45)
Livello di rumore: <40dB(A)
Potere: 120W peak (senza ventola)
Tensione de
operazione: 19..24 VDC
Peso: 5 kg / 11 lb
INDICAZIONI PER LO SMALTIMENTO
Indicazioni per lo smaltimento L‘apparecchio contiene materiali utili e non va smaltito nella raccolta
indierenziata dei riuti, ma portato in appositi centri. Gli apparecchi fuori uso devono essere smaltiti a
regola d‘arte, conformemente alle norme e alle leggi locali in vigore.
3 INSTALLAZIONE DEL SOFTWARE
DRIVER USB
Il driver USB viene installato automaticamente nel momento in cui viene inserita l‘alimentazione
per la prima volta. Lo Yoke CLS-E NG appare in Windows come controller di gioco. Opzionalmente
possono essere mappate diverse funzioni sui pulsanti 2 e 3. I pulsanti 4 e 5 si riferiscono alla
funzione di assetto e il pulsante 1 è associato al reset delle impostazioni di assetto
CLS2Sim (V 4.9 o successiva)
Per le caratteristiche avanzate del caricamento degli
strumenti di controllo è possibile scaricare CLS2sim
(applicazione win32) all‘indirizzo http://www.
brunner-innovation.swiss/media Quando il soware
CLS2sim opzionale è installato, vengono creati col-
legamenti per tutti gli assi relativi al soware.
IN QUESTO CASO, IL MAPPING USB DEVE ESSERE DISABILITATO PER L‘ASSE X
(ROLL) E L‘ASSE Y (PITCH) PER LO YOKE CLS-E NG NEL SOFTWARE DI SIMULAZIONE.
SETUP DUAL YOKE / SINCRONIZZAZIONE
Se 2 Yoke CLS-E NG sono in funzione (congurazione MCC), collegare un
cavo RJ45 Standard Cat5 all‘ingresso „CANopen” tra i due dispositivi
(Capitolo 5 “Schema di cablaggio, pagina 27).
Tutte le impostazioni necessarie per la sincronizzazione automatica vengono
eseguite automaticamente dopo il primo inserimento dell‘alimentazione.
Per ulteriori informazioni, leggere il le di guida in CLS2sim (F1).
In caso di domande o problemi, contattare il seguente
indirizzo e-mail [e-mail]
ABMESSUNGEN

22 23
CONTENIDO CLS-E NG YOKE ESPAÑOL
CONTENIDI CLS-E NG YOKE ESPAÑOL
1 INDICACIONES DE SEGURIDAD Y ADVERTENCIAS ..........................................................................................................................13
2 GUÍA DE INSTALACIÓN .........................................................................................................................................................................14
3 INSTALACIÓN DEL SOFTWARE ...........................................................................................................................................................15
4 ESPECIFICACIONES TÉCNICAS E INDICACIONES PARA LA ELIMINACIÓN ..................................................................................16
5 DIAGRAMA DE CABLEADO ………………………………….……………………..........................................................................28
1 INDICACIONES DE SEGURIDAD Y ADVERTENCIAS
APLICACIÓN DEL DISPOSITIVO. EL DISPOSITIVO SOLO PUEDE UTILIZARSE PARA SIMULAR LA PRESIÓN DE CONTROL Y EL
CONTROL DE UNA AERONAVE EN UNA SIMULACIÓN DE VUELO PARA USUARIOS DOMÉSTICOS. ASÍ MISMO, LA UNIDAD NO ES
APTA PARA SER UTILIZADA EN AMBIENTES EXPLOSIVOS.
GENERAL. LA OPERACIÓN ADECUADA Y SEGURA DEL «HARDWARE» REQUIERE UN CORRECTO Y PROFESIONAL TRANSPORTE,
ALMACENAMIENTO, MONTAJE, MANEJO CUIDADOSO Y MANTENIMIENTO.
MANEJO CUIDADOSO. NO PERMITA QUE SE CAIGA. EL CABLE DE ALIMENTACIÓN Y DE COMUNICACIÓN DEBEN ESTAR DES-
CONECTADOS ANTES DE MOVERLO/MANEJARLO.
¡ADVERTENCIA! MANTENGA DESPEJADA EL ÁREA DELANTE DEL YOKE MIENTRAS EL DISPOSITIVO ESTÉ CONECTADO AL
SUMINISTRO ELÉCTRICO. ANTES DE UTILIZARLO ESPERE SIEMPRE HASTA QUE SE COMPLETE LA SECUENCIA DE INICIALIZACIÓN
AUTOMÁTICA.
¡ADVERTENCIA! ¡NO PERMITA QUE NINGÚN ANIMAL SE ACERQUE AL SISTEMA!
¡ADVERTENCIA! LOS SISTEMAS DE CONTROL DE CARGA NO SON UN JUGUETE. LOS NIÑOS MENORES DE 16 AÑOS NO DEBEN
MANEJAR EL «HARDWARE» SIN LA SUPERVISIÓN DE UN ADULTO. EN CASO DE CIERTOS AJUSTES PARTICULARES, O EN CASO DE
CUALQUIER ERROR, EL «HARDWARE» PUEDE MOVERSE EN CUALQUIER DIRECCIÓN SIN PREVIO AVISO.
¡ADVERTENCIA! NO RETIRE NUNCA LA CUBIERTA. ¡EL DISPOSITIVO NO DEBE UTILIZARSE NUNCA SIN LA CUBIERTA!
¡ADVERTENCIA! ¡ANTES DE PONERSE EN FUNCIONAMIENTO, EL DISPOSITIVO DEBE ESTAR MONTADO DE FORMA SEGURA
SOBRE UNA BASE PLANA Y ESTABLE!
¡ADVERTENCIA! PRECAUCIÓN, ¡PELIGRO DE DESCARGA ELÉCTRICA / INCENDIO! EL ENCHUFE DEBE ESTAR DEBIDAMENTE
PUESTO A TIERRA Y ASEGURADO ELÉCTRICAMENTE. NO UTILICE NINGUNA OTRA FUENTE DE ALIMENTACIÓN DISTINTA A LA
PROPORCIONADA O RECOMENDADA POR BRUNNER.
¡ADVERTENCIA! SOLO PARA USO EN INTERIORES. NO EXPONGA EL DISPOSITIVO A LA HUMEDAD, A LÍQUIDOS O AL CALOR.
NO LO REPARE NI LO ABRA. ¡EL «HARDWARE» SOLO PUEDE SER ABIERTO Y REPARADO POR BRUNNER (LUBRICACIÓN DE POR VIDA)!
¡ADVERTENCIA! ANTES DE PERMITIR QUE TERCERAS PERSONAS MANEJEN EL «HARDWARE», ASEGÚRESE DE QUE DICHAS
PERSONAS HAYAN LEÍDO, COMPRENDIENDO Y ACEPTADO TODAS LAS ADVERTENCIAS.
¡INFORMACIÓN ERGONÓMICA IMPORTANTE! LOS MOVIMIENTOS REPETITIVOS DURANTE LARGOS PERIODOS DE TIEMPO AL
EMPLEAR UN PUESTO DE TRABAJO MAL INSTALADO, UNA POSICIÓN DEL CUERPO INCORRECTA Y UNOS MALOS HÁBITOS DE
TRABAJO PUEDEN CAUSAR LESIONES DEBIDAS A SOBRECARGAS EN NERVIOS, TENDONES O MÚSCULOS.
NO SEGUIR ESTAS ADVERTENCIAS PUEDE CAUSAR LESIONES EN CASO DE ERRORES O ERRORES.

24 25
3 INSTALACIÓN DEL SOFTWARE2 GUÍA DE INSTALACIÓN
GENERAL
Abra con cuidado la caja y retire el material de embalaje.
Se incluye el siguiente material:
1. CLS-E NG Yoke
2. Cable USB
3. Fuente de alimentación con cable.
4. Este manual
INSTALACIÓN Y CONDICIONES DE OPERACIÓN
1. El dispositivo debe montarse en una super cie plana estable con
4 tornillos o abrazadera disponible opcionalmente..
2. Deje una separación de al menos 5 cm alrededor de cualquier parte
del dispositivo.
3. Mantenga la temperatura ambiente por debajo de 40 °C.
4. Utilícelo solo en un ambiente seco.
PRIMERA PUESTA EN MARCHA
1. Conecte la fuente de alimentación suministrada al enchufe
de alimentación.
2. Conecte el cable USB suministrado y conecte a la PC. Observe las
opciones de conexión en el Capítulo 5 „Diagrama de cableado“,
página 27.
3. Conecte el cable de alimentación al adaptador de CA Insertar.
La calibración y la inicialización serán automáticas.
NO DESCUBRE EL PROCESO DE MOVIMIENTO HASTA QUE SE HA
COMPLETADO LA SECUENCIA (YOKE EN MEDIO). ESTA SECUENCIA
FUNCIONA DESPUÉS DE CADA REFUERZO DEL SUMINISTRO.
CONTROLADOR USB
El controlador USB se instala automáticamente cuando se aplica la tensión de alimentación
eléctrica por primera vez. El CLS-E NG Yoke aparece en el Administrador de dispositivos de
Windows de su PC como un controlador de juegos. Opcionalmente, varias funciones pueden
ser mapeadas en las teclas 2 y 3. Los botones 4 y 5 están asignados a la función ‚Recortar‘ y al
botón 1, Restablecer recorte‘
Descargue CLS2Sim (versión 4.9 o posterior) desde
PARA LAS FUNCIONES DE CARGA DE CONTROL
EXTENDIDO DEL CLS-E NG, DESCARGUE CLS2SIM
(APLICACIÓN WIN32) EN
http://www.brunner-innovation.swiss/media/.
SI SE INSTALA EL SOFTWARE CLS2SIM OPCIONAL,
TODOS LOS EJES ESTÁN VINCULADOS POR EL
SOFTWARE.
CONFIGURACIÓN / SINCRONIZACIÓN DUAL YOKE
Si 2 CLS-E NG Yoke están en uso (con guración MCC), conéctelos mediante
un cable Cat5 estándar RJ45 al conector „CANopen“ de ambos dispositivos
(consulte el capítulo 5 „Diagrama de cableado“, página 27). Todos los ajustes
necesarios para la auto-sincronización se realizan automáticamente después
de la primera aplicación de la tensión de alimentación eléctrica. Lea el
archivo de ayuda para CLS2Sim (F1) para obtener información adicional.
Póngase en contacto con nosotros con cualquier pregunta o problema en
[e-mail]

26 27
4 ESPECIFICACIONES TÉCNICAS E INDICACIONES PARA LA ELIMINACIÓN
ESPECIFICACIONES
Máx. fuerza.: Pitch: 40 N / 9 lbs-
Roll: 1.7 Nm / 1.3 lb-
Desplazamiento: Pitch: 90 mm / 3.6 in
Roll: +/- 90°
Mando del Yoke: BRUNNER Beechcra style
Opcional: sin mando Yoke
Interfaces: USB (USB-2 Tipo-B)
CAN (RJ45)
Nivel de ruido: <40dB(A)
Potencia: 120W peak (sin ventilador)
Tensión de
funcionamiento: 19..24 VDC
Peso: 5 kg / 11 libras
INDICACIONES PARA LA ELIMINACIÓN
Este producto contiene materiales reciclables y no debe desecharse junto con la basura doméstica.
La eliminación de los dispositivos que ya no se van a utilizar se debe llevar a cabo de manera profesional y
adecuada de acuerdo con las regulaciones y leyes locales. Mediante la correcta eliminación y reciclaje,
se cuidan las reservas de materias primas y se garantiza que se respetan todas las disposiciones para la
protección de la salud y el medio ambiente
DIMENSIONS

28 29
5 WIRING DIAGRAMS (2/4)
DUAL YOKE OPERATIONSINGLE-YOKE OPERATION
5 WIRING DIAGRAMS (1/4)

30 31
DUAL COCKPIT SETUP, YOKE-RUDDER
5 WIRING DIAGRAMS (4/4)5 WIRING DIAGRAMS (3/4)
SINGLE-YOKE RUDDER OPERATION

32 33
DECLARATION OF CONFORMITY
DECLARATION OF CONFORMITY
According to ISO/IEC 17050:2010
We, Brunner Elektronik AG, Industriestrasse 27, CH-8335 Hittnau, Switzerland, declare under our sole responsibility
that the following product.
Product description: Control Loading System NG (Next Generation) Yoke
Product Name: CLS-E NG YOKE
Article Number: GER.1179
to which this declaration relates
is in conformity with the essential requirements and provisions of the following Directives of the European Parliament and
European Council:
• Electromagnetic Compatibility Directive (EMC) Directive 2014/30/EU of 29 March 2014
• Low Voltage Directive (LVD) 2014/35/EU of 20 April 2016
• Restriction of Hazardous Substances (RoHS) Directive 2011/65/EU of 1 July 2011
The device model GER.1179 is in conformity with the following standards and/or other normative documents:
• EN 55022 Generic standards for Information Technology Equipment (ITE)
HEALTH AND SAFETY
EN 60950-1:2006 + A11:2009 + A12:2011 +A1:2010 +A2:2013
EN ISO 12100, EN 349
AUTHORIZED REPRESENTATIVE
Brunner Elektronik AG
Industriestrasse 27
CH-8335 Hittnau
Switzerland
This product carries the CE Mark, which was rst aixed in 2018.
Hittnau, 01.Dezember 2021
EMC
Test name Standard Criterion Verdict
Emission radiated EN55022 Class B Complied
Electrostatic discharge (ESD) EN 61000-4-2 C Complied
Radiated RF immunity EN 61000-4-3 A Complied
Fast transients (Burst) EN 61000-4-4 B Complied
Conducted RF immunity EN 61000-4-6 A Complied
Power frequency H-eld immunity EN 61000-4-8 A Complied

34

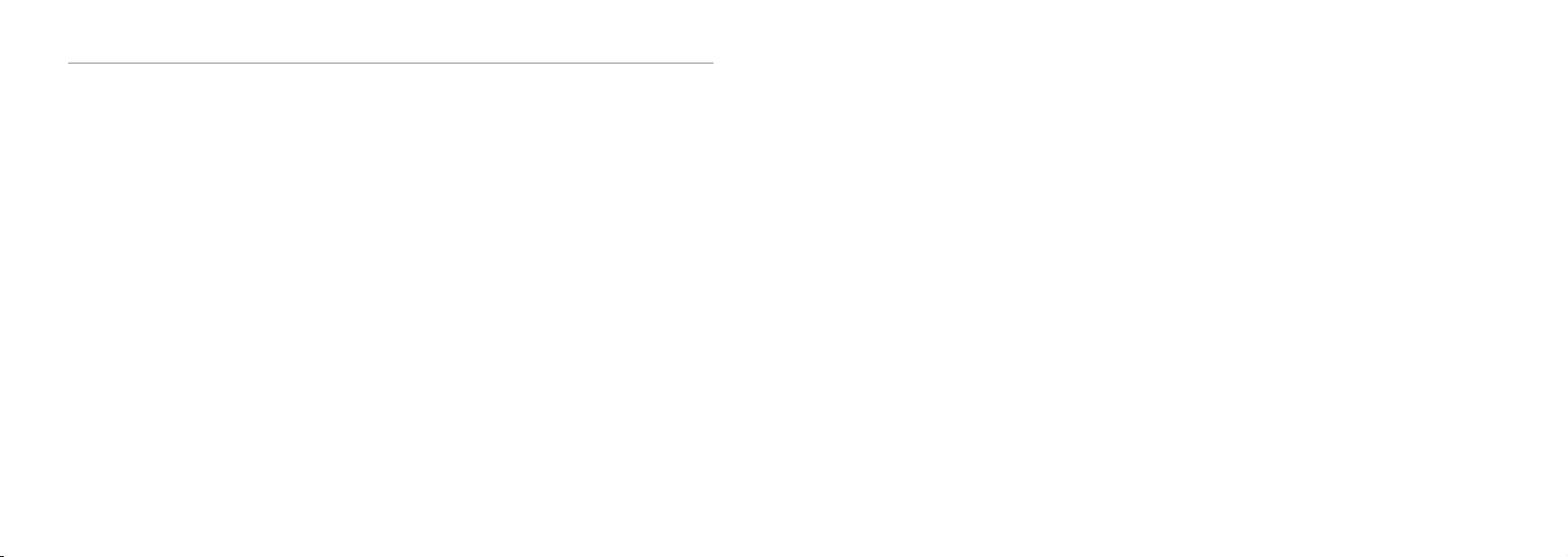

YOUR NOTES

BRUNNER ELEKTRONIK AG.
BRUNNER Elektronik AG oers a comprehensive spectrum of products and professional services to
customers in Switzerland, across Europe and to all other regions in the world. Tailor-made control
systems, drives, motions and simulation products as well as complex total solution assemblies are
all designed, produced and tested in-house. By providing dedicated support over the complete life
cycle, we guarantee that our solutions provide maximum benet to our customers.
As an innovative and technology-oriented family business with more than 40 years of experience,
we dedicate ourselves to our values and passion for customer satisfaction.
Brunner Elektronik AG | Industriestrasse 27 | CH - 8335 Hittnau | T [phone] | REV 3.0
