Burg Wächter BURGcam REC 3511 User manual

www.burg.biz
Kurzanleitung
Quick installation guide
BURGcam REC 3511
FullHD Universalrekorder
FullHD universal recorder
Fernzugriff über
BURGcam PRO Apps
*
*Android und Apple Smartphones
und Tablets

2BURGcam REC 3511
BURGcam REC 3511
3,5“ HDD
BNC
video
analysis
ONVIF
compatible

BURGcam REC 3511 3
Language
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Download: www.burg.biz
Download: www.burg.biz
Download: www.burg.biz
Stáhnout: www.burg.biz
Download: www.burg.biz
Letölthető: www.burg.biz
Descărcare: www.burg.biz
Download: www.burg.biz
Ladattava tiedosto: www.burg.biz
Download: www.burg.biz
Download: www.burg.biz
Pobieranie pliku: www.burg.biz
Download: www.burg.biz
Descarga: www.burg.biz
Download: www.burg.biz
Download (): www.burg.biz
Download: www.burg.biz
: www.burg.biz
λήψη: www.burg.biz
Download: www.burg.biz
Download: www.burg.biz
İndir: www.burg.biz
Download: www.burg.biz
lv
lt

4 | Deutsch BURGcam REC 3511
Lieferumfang
1x Rekorder
1x 12V DC Netzteil
1 x LAN/Netzkabel
1 x Maus
1x Kurzanleitung
Hinweis:
Eine Festplatte ist nicht im Lieferumfang enthalten.
Besondere Ausstattungsmerkmale
•Netzwerkrekorder für 3,5“ HDD
•Unterstützt die gängigen HD Technologien wie IP, CVI, TVI, AHD,
sowie analoge Kameras
•Aufnahmen bis 6MP
•4 Kanal BNC / 6 Kanal IP Rekorder
•Unterstützt 6TB HDD (SATA)
•Video Analyse Funktionen
•Einfache Bedienung und Einrichtung
•Benutzerkonten Steuerung
•Fernzugriff über Apps
•Kompatibel mit der BURGcloud Verwaltung

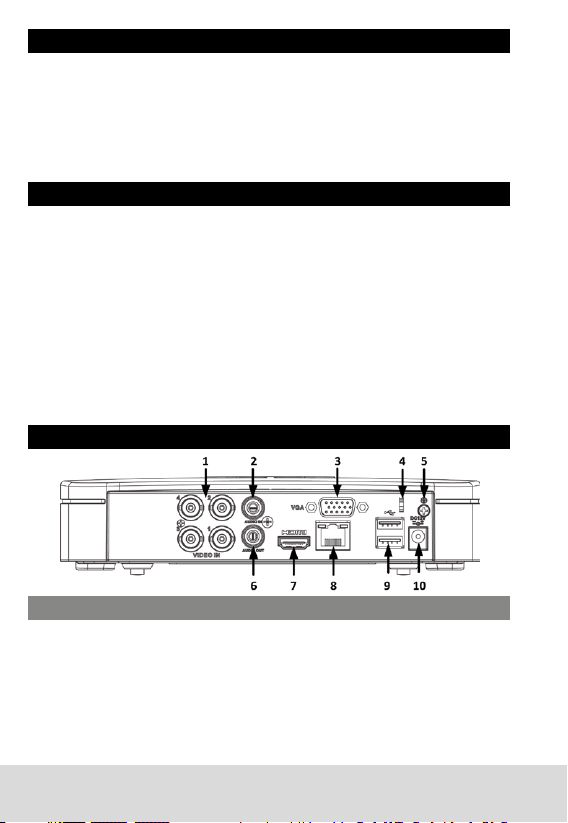

Anschlüsse auf der Geräterückseite
Beschreibung
1 BNC Eingänge
2/6 Audio In/Out
3 VGA Monitor Ausgang
4 Anschluss für Sicherungsdraht
5 Erdungsanschluss
7 HDMI Monitor Ausgang
8 Netzwerk
9 USB Anschluss
10 12VDC Betriebsspannung
Zeichnung nicht maßstabsgerecht.
Irrtum und technische Änderungen vorbehalten.

BURGcam REC 3511 Deutsch | 5
Unterstützte BURG-WÄCHTER WIFI Kameramodelle
•BURGcam MOVE 301
•BURGcam SMART 302 / SMART 3020
•BURGcam DOME 303 / DOME 3030
Inbetriebnahme
•Starten Sie Ihre BURG-WÄCHTER WLAN Kamera (Modelle siehe oben)
Hinweis: Der Rekorder selbst ist kein WLAN-fähiges Gerät;
er verwaltet die WLAN Geräte.
•Schließen Sie den Rekorder mit dem beiliegenden Netzwerkkabel
an Ihren Router (z.B. Fritzbox) an.
•Schließen Sie den Rekorder mit dem beiliegenden Netzteil an die
Betriebsspannung an. Der Rekorder schaltet sich automatisch ein, sobald
Betriebsspannung anliegt (es gibt keinen EIN/ AUS Schalter). Während des
Einschaltens ertönt ein Piepton.
•Der Router (Fritzbox) weist der Kamera und dem Rekorder eine IP-Adresse
zu (über DHCP).
Hinweis: Die Kamera und der Rekorder müssen sich im gleichen Netzwerk
(IP-Nummernkreis) benden wie der Router.
• Laden Sie sich das BURGcong Tool von der folgenden Homepage herunter
https://www.burg.biz/c/videouberwachung/.
Hinweis
Sie können den Rekorder auch ohne PC/Laptop – also lokal – bedienen,
indem Sie ihn über den HDMI- oder VGA-Anschluss mit einem Monitor
verbinden. Hierzu schließen Sie bitte auch die beiliegende Maus am
Rekorder an. Die Optik und Struktur der Bedienoberäche des Rekorders
sieht in diesem Fall etwas anders aus als beim Web-Zugriff, allerdings sind
die Funktionen identisch.
Geräte-Initialisierung über das BURGcong Tool
• Starten Sie das BURGcong Tool nach erfolgreicher Installation.
•WählenSie das/diegewünschte(n) Gerät(e)aus der Liste aus. Setzen Sie
einen Haken neben dem Gerät das Sie einrichten möchten. Klicken Sie
auf „Initialisieren“ um die ausgewählten Geräte mit einem persönlichen
Passwort zu einzurichten.
•BURGcam BULLET 304 / BULLET 3040
•BURGcam ZOOM 3060 / ZOOM 3061

6 | Deutsch BURGcam REC 3511
•Bestätigen Sie im nächsten Schritt die Auswahl der/des Geräte(s) und
klicken Sie auf „Initialisieren“.
•Geben Sie die für die Initialisierung erforderlichen Daten ein.
- Passwort des Administrators, muss zur Sicherheit zweifach
eingegeben werden.
- E-Mail Adresse des Administrators für ein Rücksetzen auf
Werkseinstellung wenn das Passwort vergessen wurde.
•Klicken Sie anschließend auf „Weiter“
Hinweis: In Europa wird in der Regel der PAL (P) Standard verwendet.

BURGcam REC 3511 Deutsch | 7

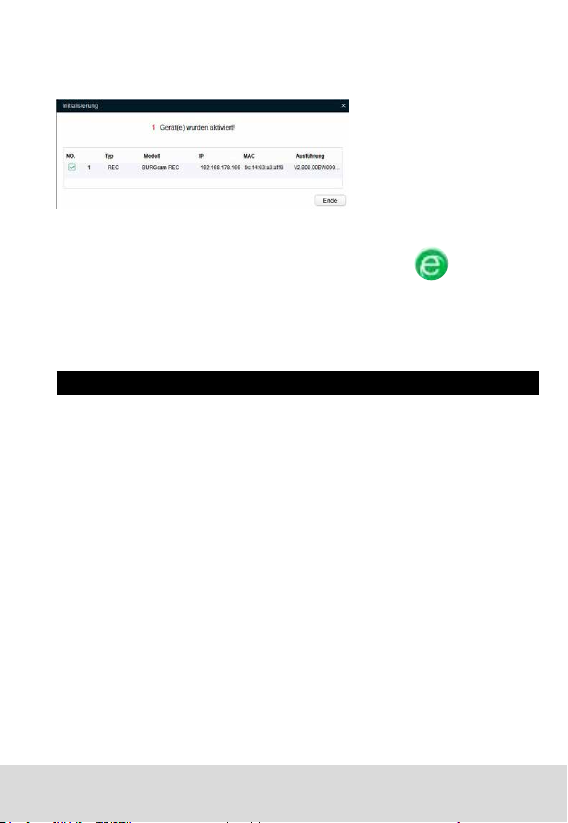

•Geräte Initialisierung
Nach erfolgreicher Initialisierung erhalten Sie eine Statusmeldung.
Beenden Sie diese mit „Ende“
• Geräte Webseite öffnen
Um die Gerätewebseite zu öffnen klicken
Sie auf das Explorer Symbol neben dem Gerätenamen
• Loggen Sie sich in das Gerät mit dem bei der Initialisierung
vergebenen Account ein
Beschreibung des Rekorder-Menüs
Hinweis:
Die im Folgenden beschriebene Menü-Struktur bezieht sich auf den Web-
Zugriff. Wenn Sie den Rekorder lokal über einen Monitor bedienen, sieht die
Optik und Struktur der Bedienoberäche des Rekorders etwas anders aus als
beim Web-Zugriff. Die Funktionen sind identisch.
Detaillierte Erklärungen zu den einzelnen Menüpunkten nden Sie im
Benutzerhandbuch.

8 | Deutsch BURGcam REC 3511
Einbindung der Kamera in den Rekorder
Es gibt zwei Varianten, die Kameras in den Rekorder einzubinden:
über das Web-Menü oder lokal über einen Bildschirm.
1. Web-Menü
Um die Kamera in den Rekorder einzubinden, gehen Sie wie folgt vor:
•Öffnen Sie den Menüpunkt
Verwaltung Kamera Anmeldung
•Klicken Sie auf „Geräte suchen“, um die Liste mit allen im Netzwerk
verfügbaren Geräten zu aktualisieren.
•Wählen Sie die gewünschte Kamera aus und klicken Sie auf „Hinzufügen“.
•Im unteren Teil der Liste werden nun alle im Rekorder eingebundenen
Geräte (Kameras) aufgelistet. Als „Status“ müsste hier ein „verbunden“
Icon zu sehen sein.
2. Lokal über Bildschirm
•Öffnen Sie das Hauptmenü
per Rechtsklick.
•Wählen Sie oben links
"Verwaltung" Kamera.
•Starten Sie die Suche nach
Kameras im Netzwerk mit
einem Klick auf „Gerät suchen“
•Wählen Sie die Kameras aus,
die Sie aufzeichnen/ darstellen
möchten, und klicken Sie auf
„+ Hinzu.“.

BURGcam REC 3511 Deutsch | 9
•Nach erfolgreichem Hinzufügen wird die „Status“ Anzeige grün
(bei nicht-eingebundenen Geräten ist sie rot).
•Bitte beachten Sie, dass Sie nach einer Änderung des Kamera-Passwortes
dieses im Rekorder im dargestellten Menü unter „Bearbeiten“ ebenfalls
eintragen müssen.

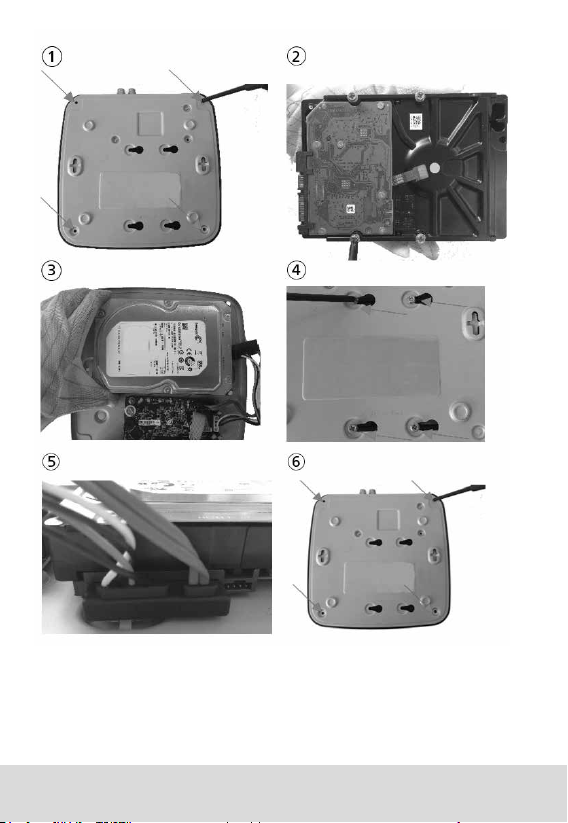

Festplatteneinbau
1. Lösen Sie die 4 Schrauben des Rekorders auf der Rekorder Rückseite.
Die weiße Gehäuse-Oberschale lässt sich nun abheben.
2. Bereiten Sie die 3,5“ SATA-Festplatte (max. 6TB) für den Einbau vor.
Setzen Sie hierzu die 4 mitgelieferten Schrauben an die dafür vorgesehenen
Gewindelöcher auf der Festplatte-Unterseite. Ziehen Sie die Schrauben nicht
fest, sondern drehen Sie diese nur soweit ein, dass diese gerade halten.
3. Führen Sie die Festplatte, mit den Schrauben, in die Löcher der Metall-
Unterseite des Gerätes neben der Elektronik ein.
4. Schieben Sie die Festplatte in Montageposition und ziehen Sie die
Schrauben dann an.
5. Befestigen Sie das Festplattenkabel an der Festplatte wie im Bild
dargestellt. Es ertönt ein Klicken, wenn der Stecker einrastet.
6. Setzten Sie die weiße Gehäuseschale wieder auf das Metallunterteil
und befestigen Sie die vier Schrauben, die in Schritt 1 gelöst wurden,
wieder an den markierten Positionen.
HINWEIS: Verwenden Sie ausschließlich Video Surveillance Festplatten.
Diese sind im Gegensatz zu Standard und NAS Festplatten für das
permanente Beschreiben ausgelegt.

10 | Deutsch BURGcam REC 3511

BURGcam REC 3511 Deutsch | 11

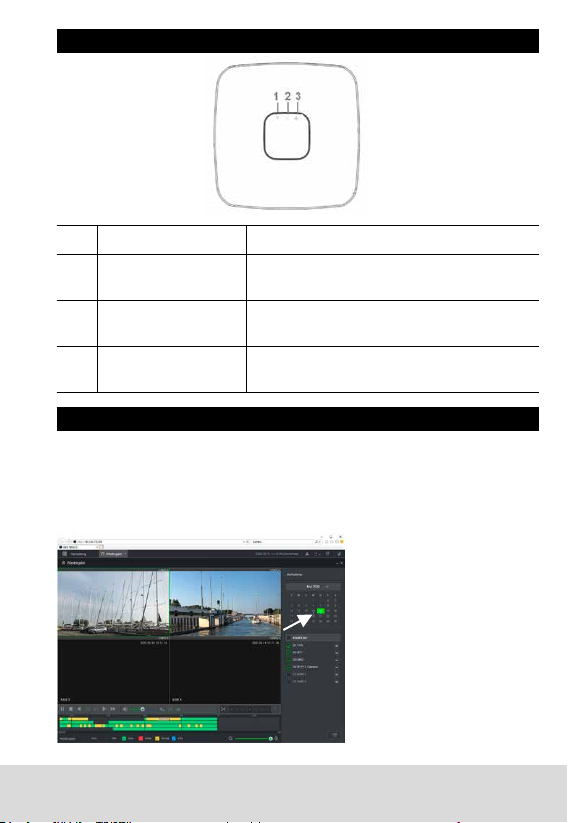

Status-Anzeige LEDs
Nr. Name Funktion
1 Festplatten Status Wenn die LED rot leuchtet, wurde ein
Festplattenfehler festgestellt.
2 Betriebsspannung Leuchtet rot, wenn die Betriebsspannung
anliegt.
3 Netzwerk Status Die rote LED geht an wenn ein
Netzwerkproblem festgestellt wurde.
Wiedergabe von Aufnahmen / Auslagern von Daten
Wiedergabe:
1. Um Aufnahmen eines bestimmten Datums abzuspielen wählen Sie bitte
rechts im Kalender das Datum der Aufnahme. Wenn an dem Tag eine
Aufnahme stattgefunden hat, wird ein Punkt unter dem Kalendertag
dargestellt.

12 | Deutsch BURGcam REC 3511

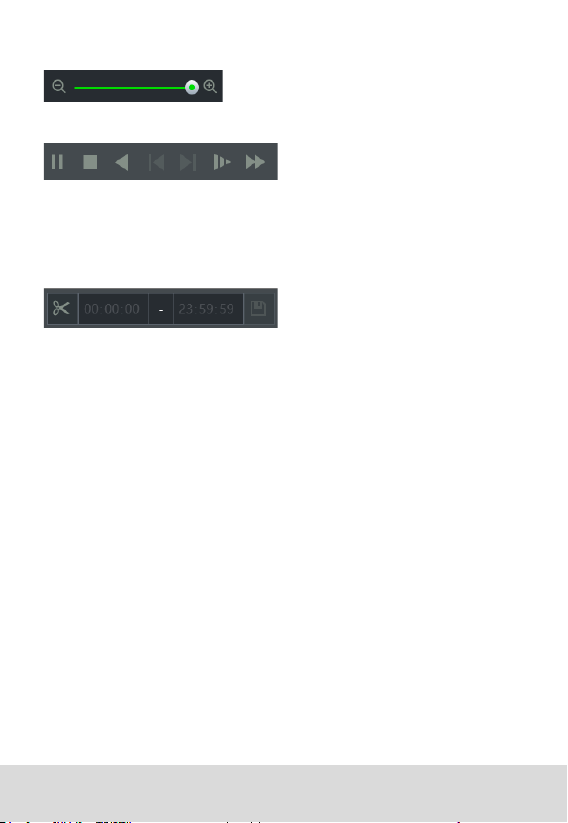

2. Klicken Sie nun mit der Maus auf die Zeitlinie an die gewünschte Stelle.
Zum Heranzoomen können Sie die Buttons unten rechts verwenden.
3. Benutzen Sie die Player Buttons um im Video zu navigieren.
Auslagern/ Exportieren von Daten:
1. Stecken Sie einen USB Stick in den freien USB Slot am Rekorder.
2. Tragen Sie den gewünschten Zeitraum, der exportiert werden soll,
in den Von – Bis Feldern unten rechts ein.
3. Klicken Sie auf das Diskettensymbol zum Speichern.
4. Wählen Sie den Ordner auf dem USB Stick, in dem die Daten abgelegt
werden sollen und bestätigen Sie dies mit einem Klick auf „Speichern“.
5. Der Download Vorgang wird nun gestartet. Sie werden über den Export
Vorgang in der Anzeige informiert. Entfernen Sie den USB Stick nach
dem Download wieder.

BURGcam REC 3511 Deutsch | 13
Technische Daten
Typ Digitaler Netzwerk-Rekorder
Festplattenkapazität
(maximal)
1 x 3,5", SATA, max. 6 TB (nicht enthalten)
Ext. Anschlüsse
(Videoformat)
4 x BNC (Analog/ AHD/TVI/CVI)
Max. Auösung
AHD/CVI/TVI
5MP
Max. Auösung Analog 960H
Automatische
Videoformat-Erkennung
Ja
USB-Schnittstelle 2x USB 2.0
Belüftung Aktiv
Monitor-Ausgänge 1x VGA, 1x HDMI
Video Export Schnittstellen USB, Netzwerk
Bediengeräte PC-Maus
Ethernet Anschluss RJ-45 (10Base-T/ 100Base-TX)
Kompressionsverfahren
(Video)
H.265/H.264
Kompressionsverfahren
(Audio)
AAC (Kanal 1),
G.711A, G.711U, PCM
Max. Auösung
Aufnahme
6MP
Max. Bildrate (B/s) 25
Aufnahme Bewegung Ja
Aufnahme manuell Ja
Aufnahme permanent Ja

14 | Deutsch BURGcam REC 3511
Aufnahme Zeitplan Ja
Live-Bild Wiedergabe Ja
Erkennung Bewegung Ja
Erkennung Signal verloren Ja
Unterstützte
Betriebssysteme
Windows 10
DHCP Unterstützung Ja
Zugriff Web-Interface, lokaler Monitor
Fernzugriff P2P BURGcloud, BURGcam App
Gehäusefarbe Weiß
Leistungsaufnahme (Watt) 10 (ohne Festplatte)
Betriebsspannung 12V DC, Netzteil im Lieferumfang enthalten
Betriebstemperatur -10° bis +55° C
Relative Luftfeuchtigkeit 95%, nicht kondensierend
Abmessungen 205 x 211 x 45 mm
Gewicht 550 g / 1.2 lb
(ohne Festplatte / without HDD)
Kennzeichnung CE, FCC, RoHs

BURGcam REC 3511 Deutsch | 15
Ausführliches Benutzerhandbuch
Diese Kurzanleitung dient dazu, das Gerät einfach und unkompliziert in
Betrieb zu nehmen. Weitere ausführlichere Erklärungen und Beschreibungen
der einzelnen Funktionen nden Sie im Benutzerhandbuch, das Sie als pdf-
Datei herunterladen können:
www.burg.biz Service&Downloads Bedienungsanleitungen
Montageanleitungen Video-Sicherheit
Alternativ können Sie für einen schnellen Zugriff auf das Handbuch
diesen QR-Code einlesen, um das Handbuch direkt auf Ihr Smartphone
oder Tablet zu erhalten. Unter diesem QR-Code nden Sie auch weitere
Informationen (FAQ).
QR-Code für Bedienungsanleitung/ weitere Informationen in Deutsch:

16 | Deutsch BURGcam REC 3511
„Burg Cam“ App für P2P Anwendungen
Sie können das Gerät auch über die „BurgCam PRO“ App
von Ihrem Smartphone/Tablet aufrufen und steuern.
Es steht die folgende App für Smartphones und für Tablets
kostenlos zur Verfügung.
BURGcam PRO App für Android BURGcam PRO App für iOS

BURGcam REC 3511 Deutsch | 17
Sicherheitshinweise und Vorsichtsmaßnahmen
Bitte lesen Sie vor Inbetriebnahme des Gerätes das Handbuch
sorgfältig durch und heben Sie es als Nachschlagewerk für einen
späteren Zeitpunkt auf.
1.1
Überlastung
Setzen Sie Netzsteckdose und Netzkabel niemals einer Überlastung aus.
Feuer und lebensgefährliche elektrische Schläge können die Folge sein.
Eindringen von Flüssigkeiten oder Gegenständen
Stochern Sie niemals mit metallischen Gegenständen in den
Lüftungsschlitzen des Gerätes. Sie könnten spannungsführende Teile
damit berühren, einen elektrischen Schlag bekommen oder durch einen
Kurzschluss Feuer auslösen.

18 | Deutsch BURGcam REC 3511
1.2 CE-Richtlinien
Dieses Gerät entspricht den CE-Richtlinien. Wenn Sie eine EG-Konformitäts-
erklärung für dieses Gerät benötigen, schicken Sie bitte eine Anfrage an:
[email protected]
Änderungen und Modizierungen, die nicht ausdrücklich durch die
zuständige Genehmigungsbehörde genehmigt worden sind, können
zum Entzug der Genehmigung zum Betreiben des Gerätes führen.
Wichtig – Rechtlicher Hinweis
Die Erfassung, Aufnahme und Speicherung von Videoüberwachungsdaten
(Bild, Ton) unterliegt in Deutschland strengen Richtlinien. Bitte beachten
Sie die geltenden datenschutzrechtlichen Bestimmungen, die im
Bundesdatenschutzgesetz (DSGVO) bzw. im Landesschutzgesetz
festgeschrieben sind. Für andere Länder gelten die entsprechenden
nationalen Datenschutzgesetze. Haftbar ist der Betreiber der Anlage.
1.3 Wichtige allgemeine Hinweise
Dieser Rekorder wurde für die Anwendung in Videoüberwachungsanlagen
im Innenbereich entwickelt. Bitte lesen Sie sich die nachfolgenden Hinweise
sorgfältig durch.
1.3.1 Aufstellung und Installation
• Die Installation vor Ort muss den örtlichen Spezikationen
und Vorschriften entsprechen.
•Betreiben Sie das Gerät niemals in der Nähe von Wasser, in staubigen
Räumen oder Räumen mit extrem hoher Luftfeuchtigkeit. Das Gerät
könnte ernsthaft beschädigt werden.
• Am Gerät bendliche Öffnungen dienen der Lüftung und schützen vor
Überhitzung. Diese Öffnungen dürfen niemals zugedeckt oder zugestellt
werden. Ein Gestelleinbau darf nur dann erfolgen, wenn eine ausreichende
Ventilation sichergestellt werden kann. Eine Überhitzung kann zur
Beschädigung des Gerätes oder zu Brand durch Kurzschluss führen.

BURGcam REC 3511 Deutsch | 19
•Netzkabel und sonstige Kabel sollten so verlegt werden, dass man nicht
darauf tritt oder sie durch herabfallende Gegenstände beschädigt werden
können. Beschädigte Kabel können zu Kurzschluss und Beschädigung des
Gerätes sowie lebensgefährlichen elektrischen Schlägen führen.
•Es darf nur die auf dem Typenschild angegebenen Stromquelle benutzt
werden. Wenn Sie nicht sicher sind, ob die am Installationsort vorhandene
Stromversorgung verwendet werden kann, dann fragen Sie Ihren
Elektro-Installateur. Verwenden Sie nur die beigefügten Netzkabel bzw.
Netzadapter oder die ausdrücklich empfohlenen Netzteile.
1.3.2 Reparatur und Wartung
•Vor jeder Reinigung muss das Gerät ausgeschaltet und der Stecker aus
der Netzsteckdose gezogen werden. Das Gerät darf nur mit einem leicht
angefeuchteten Tuch gereinigt werden. Benutzen Sie keine scharfen
Reinigungsmittel oder Sprühdosen. Die Verwendung von scharfen
Lösungsmitteln wie Verdünner oder Benzin kann die
Gehäuseoberäche beschädigen.
•Bei Schäden am Gerät oder an den Kabeln schalten Sie das Gerät sofort
aus und trennen Sie es unverzüglich von der Betriebsspannung.
Geben Sie das Gerät bei folgenden Schäden in eine Fachwerkstatt:
- bei Beschädigung des Stromversorgungskabels
- wenn eine Flüssigkeit über das Gerät verschüttet wurde
oder ein Gegenstand in das Gerät eingedrungen ist
- wenn das Gerät Wasser oder einer anderen Flüssigkeit
ausgesetzt war.
- wenn das Gerät trotz Einhaltung der Anweisungen dieser
Bedienungsanleitung nicht ordnungsgemäß arbeitet. Es dürfen
nur die in der Bedienungsanweisung beschriebenen Regler
nachgestellt werden. Falsche Einstellungen an allen anderen
Reglern können das Gerät beschädigen.
- wenn das Gerät zu Boden gefallen ist oder wenn das Gehäuse
beschädigt wurde.
•Versuchen Sie niemals, Wartungsarbeiten selbst durchzuführen, da Sie
sich gefährlichen Spannungen aussetzen können. Überlassen Sie diese
Wartungsarbeiten qualiziertem Personal.

20 | Deutsch BURGcam REC 3511
Achtung:
Ein Öffnen des Gehäuses führt zwangsläug zum
Verlust der Garantie. Bitte nehmen Sie deshalb keine
Arbeiten am Gerät selber vor, sondern wenden Sie sich
an Ihren Fachhändler.
•Bei digitalen Videorekordern ist im Wesentlichen die Festplatte das Bauteil,
welches einem natürlichen Verschleiß unterliegt. Auch hier gilt, dass nach
ca. 8.000 bis 10.000 Stunden Laufzeit Verschleißerscheinungen auftreten
können und es zu Störungen kommen kann. Wir empfehlen daher,
ebenfalls in bestimmten Abständen die Festplatte auszutauschen, um
einen störungsfreien Betrieb zu gewährleisten. Weiter empfehlen wir,
die im Gerät eingebauten Lüfter regelmäßig von Staub und Schmutz zu
säubern, um Störungen durch Überhitzung etc. zu vermeiden. Sollten Sie
Fragen zu diesem Thema haben, so helfen wir Ihnen gerne.
Achtung:
Wir weisen Sie hiermit ausdrücklich darauf hin, dass jedes
Aufzeichnungsgerät, sei es ein analoges oder ein digitales Gerät,
einem natürlichen Verschleiß unterliegt. Jedes
Aufzeichnungsgerät enthält mechanische Teile, die – wie bei
jedem anderen Gerät – regelmäßig gewartet bzw. überprüft
werden müssen. Das gilt insbesondere für Produkte, die für
den Dauereinsatz entwickelt wurden.
1.3.3 Aufstellung und Installation
•Benutzen Sie keine Zusatzgeräte, die nicht vom Hersteller des Gerätes
empfohlen wurden. Diese können die Funktionalität des Gerätes
beeinussen und schlimmstenfalls Verletzungen durch elektrischen Schlag
herbeiführen oder Feuer durch Kurzschluss auslösen.
•Als Ersatzteile dürfen nur Teile verwendet werden, die vom Hersteller
zugelassen wurden oder solche, die identische Leistungsdaten aufweisen.
Nicht genehmigte Ersatzteile können zu Personenschäden (elektrischer
Schlag) und am Gerät (Feuer) führen.cl
