buschbeck Meran User manual

Aufbauanleitung
Assembly instruction
Instructions de montage
Instrucciones de montaje
Montagehandleiding
Brugsanvisning
Gartengrillkamine
Barbeque grills
Barbecue-cheminée de jardin
Barbacoas de jardín
Tuinhaarden
Havegrillpejs
• Meran • San Remo
• St. Wendel • Venezia
• Verona • Roma
• Bologna • Jupiter
• Kreta
• Athen
• Merkur
• Davos
• Nizza

DSicherheitshinweise
Achtung! Dieses Grillgerät wird sehr heiß
und darf während des Betriebes nicht
bewegt werden!
Vorsicht! Zum Anzünden oder Wiederanzünden
keinen Spiritus, Benzin oder vergleichbare Flüs-
sigkeiten verwenden!
Nicht in geschlossenen Räumen benutzen!
Achtung! Kinder und Haustiere fern-
halten!
Grillgut erst auflegen, wenn der Brennstoff mit
einer Ascheschicht bedeckt ist!
Safety Guidelines
Attention! This outdoor fireplace/garden grill gets
very hot and cannot be moved when in use!
Caution! Do not use kerosene or gasoline, or
similar flammable liquids to light the charcoal/
firewood. Use only recommended starter fluid
or kindling!
Do not operate the unit in enclosed rooms! Keep
children and pets away!
Do not start grilling before the charcoal turned
gray and reched the correct cooking tempera-
ture!
FInstructions de sécurité
Attention! Ce grill devient très chaud et ne doit
pas être déplacé pendant son fonctionnement !
Attention! Pour allumer ou rallumer, ne pas
utiliser d’alcool à brûler, d’essence ou de
liquides comparables !
Ne pas utiliser dans des espaces fermés !
Attention ! Tenir hors de la portée des enfants
ou des animaux domestiques !
Ne posez les grillades que lorsque le combustible
est couvert d’une couche de cendres !
ENormas de seguridad
¡Atención! ¡Esta barbacoa se calienta mucho,
por lo que no se debe mover de sitio durante
el servicio!
¡Cuidado! ¡No utilice alcohol de quemar,
gasolina u otros combustibles similares para
encender o reavivar el fuego!
¡No utilice la barbacoa en estancias cerradas!
¡Atención! ¡Mantenga alejados de la barba-coa
a los niños y animales domésticos!
¡Espere a que el combustible esté cubierto
por una capa de ceniza antes de colocar los
productos que desea asar sobre la barbacoa!
Veiligheidsinstructies
Opgelet! Deze grill wordt zeer heet en mag
tijdens het gebruik niet worden bewogen!
Voorzichtig! Voor het aansteken of opnieuw
aansteken geen spiritus, benzine of vergelijkbare
vloeistoffen gebruiken!
Niet in gesloten ruimtes gebruiken!
Opgelet! Buiten het bereik van kinderen en
huisdieren houden!
Grillproducten pas neerleggen als de brandstof is
bedekt met een laag as!
Sikkerhedsforskrifter
Pas på! Denne grill bliver meget varm og må
ikke bevæges, når den er i brug!
Forsigtig! Anvend ikke sprit, benzin eller
lignende væsker til at tænde med eller til at
tænde op med igen!
Må ikke anvendes i lukkede rum!
Pas på! Hold børn og husdyr væk fra grillen!
Læg først grillstykker på, når brændstoffet er
tildækket med et lag aske!

➇
➅
➄
➃
➂
➁
➈
➀
➆
➉

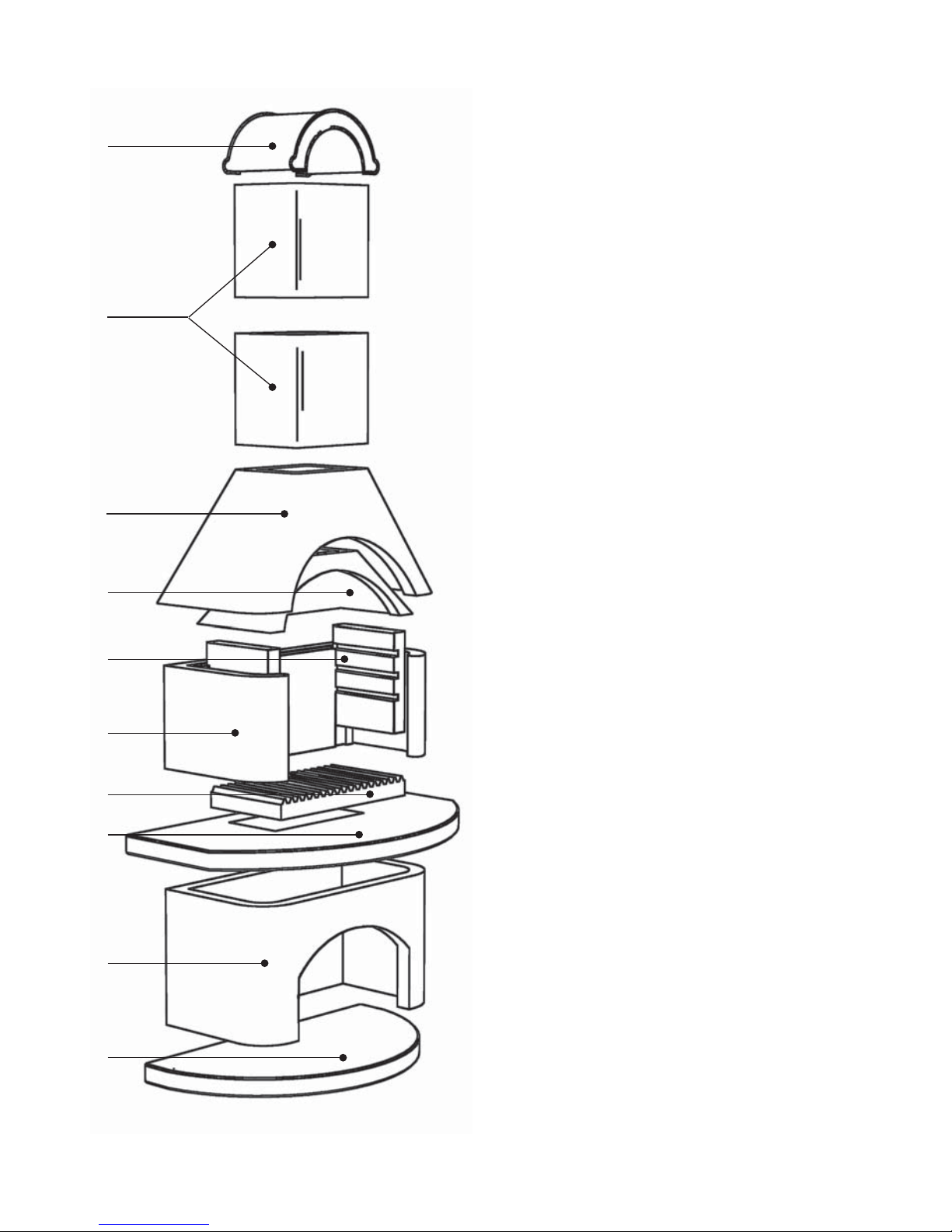

➀ Bodenplatte
➁ Holzraumteil
➂ Simsplatte
➃ Feuerbeton-Bodenplatte mit Sollbruchstelle
➄ Feuerraumteil
➅ 3-teiliger feuerfester Einsatz mit Sollbruchstelle
➆ Feuerbetonhaube
➇ Betonhaube
➈ 2-teiliger Kaminaufsatz
➉ Kaminabdeckung aus Beton
➀ Base plate
➁ Chimney base
➂ Ledge
➃ Refractor base
➄ Firebox
➅ 3-piece refractor parts
➆ Refractor hood
➇ Outer hood
➈ 2-piece chimney extension
➉ Chimney cover
➀Plaque de base
➁Compartiment bois
➂Corniche
➃Plaque de base en béton réfractaire avec point de
rupture
➄Compartiment foyer
➅Elément réfractaire 3 pièces avec point de rupture
➆Hotte en béton réfractaire
➇Hotte en béton
➈Mitre de cheminée 2 pièces
➉Couverture de cheminée en béton
➀Base
➁Almacén de leña
➂Repisa
➃Plancha de cemento refractario con zona de rotura
integrada
➄Zona de fuego
➅Accesorio de 3 piezas resistente al fuego, con zona de
rotura integrada
➆Tapa de cemento refractario
➇Tapa de hormigón
➈Chimenea de dos pieza
➉Tapa de la chimenea de hormigón
➀bodemplaat
➁ruimte voor hout
➂ lijstplaat
➃ bodemplaat van vuurvast beton met soort breekpunt
➄ verwarmingsruimte
➅3-delig vuurvast inzetstuk met soort breekpunt
➆kap van vuurvast beton
➇betonnen kap
➈2-delig haardopzetstuk
➉haardafdekking van beton
➀Bundplade
➁Del til trærum
➂ Simsplade
➃ Bundplade af ildfast beton med riller
➄ Del til fyrrum
➅3-delt ildfast indsats med riller
➆Hætte af ildfast beton
➇Betonhætte
➈2-delt skorstensdel
➉Skorstenstop af beton

D
Allgemeine Hinweise:
Bevor Sie Ihren Gartengrillkamin aufbauen,
sorgen Sie bitte für einen waagerechten
und festen Untergrund, sowie für einen aus-
reichenden Abstand zu brennbaren oder leicht
entflammbaren Gegenständen.
Bedienungshinweise:
Heizen Sie Ihren Gartengrillkamin vor-
sichtig an (kleine Flamme), damit es bei zu
hohen Temperaturen nicht zu Rißbildungen
kommt. Besonders bei feuchter Witterung
(nasser Beton) ist dieser Punkt zu beachten.
Sollte es trotzdem zu leichten Rissbil-
dungen kommen, so sind Sicherheits-
und Funktionsbeeinträchtigungen nicht
zu befürchten, da alle Teile des Kamins
stahlarmiert sind. Die Bildung von Haarrissen
in den inneren Feuerbetonteilen sind völlig
normal und können in keinem Fall als Rekla-
mationsgrund akzeptiert werden.
Befeuerung:
Der Gartengrillkamin kann mit Holzkohle
oder Feuerholz beheizt werden!
Zum Befeuern Ihres Gartengrillkamins ver-
wenden Sie bitte handelsübliche Grillkohle
oder ähnliche Brennstoffe (max. 5 kg Holzkohle
oder Feuerholz) und die hierfür vorgesehenen
festen Zündstoffe.
Keinen Spiritus oder Benzin zum Anzünden
oder Wiederanzünden verwenden! Metallteile
und Aschepfanne nicht in heißem Zustand
berühren!
Achtung:
Damit der Gartengrillkamin Ihnen lange Freude
bereitet, achten Sie bitte darauf, dass er nicht
überheizt wird!
Aufbau:
Nachdem Sie die Bodenplatte ➀ waagerecht
verlegt haben, erfolgt die weitere Montage ent-
sprechend der Zeichnung mit den Teilen ➁ - ➉.
Bitte unbedingt diese Reihenfolge einhalten!
Beachten Sie bitte, dass die Feuerbetonhaube
➆ rundum einen gleichmäßigen Abstand zur
Betonhaube ➇ hat, damit beim Heizen eine
gleichmäßige Luftzirkulation gewährleistet ist.
Bitte achten Sie darauf, dass die Bauteile des
Grillkamins, außer der Betonhaube ➇ auf der
Rückseite bündig aufeinander stehen. Die Be-
tonhaube ➇ wird mit ca. 2 cm Überstand nach
hinten montiert.
Alle Teile des Kamins sind mit dem beigefügten
Schornsteinkleber zumindest punktuell zu ver-
binden. Ab der Kaminhaube aufwärts sind alle
Teile vollflächig mit dem Kleber zu verbinden.
Der Kleber benötigt ca. 24 Stunden bis zur völ-
ligen Aushärtung.
Im Lieferumfang:
1 Beutel Schornsteinkleber
Demontage:
Die eventuelle Demontage des Gartengrill-
kamins hat in umgekehrter Reihenfolge zu
erfolgen.
Reinigung:
Die Oberflächenreinigung des Gartengrillkamins
von z.B. Algenbefall erfolgt idealerweise mit ei-
nem Hochdruck-Dampfstrahler.
Kupfer ist ein natürliches Material und kann
selbstverständlich unter Witterungseinflüs-
sen anlaufen. Zur Reinigung empfehlen wir
handelsübliche Polierpasten.
Deutsch

English
General information:
The outdoor fireplace/garden grill has to be
assembled on compacted, leveled ground or
concrete. Make sure there is sufficient clea-
rance (36 inches), between the unit and flam-
mable material. Step #4: the refractor base is
an option when grilling (can be omitted), but
is mandatory for wood burning.
Using the outdoor fireplace/garden grill:
Start the fire with a small flame; if unit is
exposed to extreme heat too quickly, cracking
of the parts might occur. This is very important
if the weather condition caused the concrete
parts to become wet.
However, if cracks should occur, it would not
dimish the function of your outdoor fireplace/
garden grill, because all components are
metal re-enforced. The occurrence of hairline
cracks in the refractor parts are possible, but
do not constitute a claim.
Recommended burning materials:
The outdoor fireplace/garden grill is made
for usage of either charcoal or fire wood
only!
Do not use more than 10 lbs of charcoal or
wood at one time!
Use only recommended starter fluid or kind-
ling!
Do not use kerosene or gasoline, or similar
liquids to light the charcoal/firewood!
Attention:
Do not overheat the outdoor fireplace/garden
grill!
Assembly:
Make sure the ground is prepared and the base
➀ is leveled. Follow the drawing to assemble
part ➁ - ➉. Make sure the space between the
refractor hood ➆ and the outer hood ➇ is equal
all around. This ensures even air circulation bet-
ween the two parts.
It is important, that all components are assem-
bled flush at the rear, except the outer hood
➇, which should have an overhang of app.
3/4 inch.
It is recommended to “spot glue“ all parts, but it
is mandatory to glue all parts completely toge-
ther from the top of the outer hood up. Drying
time for the adhesive is app. 24 hours.
The optional spark arrestor (USA only) has
to be glued between the two-piece chimney
extension.
Included:
1 bag of adhesive.
Disassembly:
If unit has to be disassembled, follow the re-
versed instructions.
Cleaning:
The surface of your outdoor fireplace/garden
grill can be cleaned with either a high pressure
power washer, or diluted bleach and coarse
brush.
The copper inlay (on some models), will show
a green patina after a period of time, which is
normal, but can be cleaned with copper or brass
cleaning material, if so desired.

FFrancais
Informations générales:
Avant de monter votre barbecue-cheminée,
veillez à ce que le sol soit horizontal et dur ;
veillez également à ce qu’il soit monté à une
distance suffisamment éloignée d’éléments
combustibles ou facilement inflammables.
Informations d’utilisation:
Chauffez votre barbecue-cheminée avec
précaution (pas de flamme) de sorte qu’il ne
se forme pas de fissures par températures
élevées. Respectez ce point particulièrement
par temps humide (béton mouillé).
Si de légères fissures venaient malgré
tout à se former, la sécurité et le bon
fonctionnement ne sont pas compromis vu
que toutes les parties de la cheminée sont
armées d’acier. La formation de fissures
filiformes dans les parties intérieures en
béton réfractaire est tout à fait normale et
ne représente en aucun cas une cause de
réclamation.
Allumage:
Le barbecue-cheminée peut être chauffé au
charbon de bois ou au bois !
Pour allumer votre barbecue-cheminée,
veuillez utiliser du charbon à barbecue
d’usage ou des combustibles semblables
(maxi. 5 kg de charbon de bois ou de bois) et
les allume-feu solides prévus à cet usage.
N’utilisez pas d’alcool à brûler ou d’essence
pour l’allumage ou le rallumage du feu !
Ne pas toucher les parties métalliques ou la
cuvette à cendres lorsqu’elles sont encore
chaudes !
Attention:
Veillez à ne pas surchauffer votre barbecue-
cheminée, vous pourrez ainsi en profiter
encore longtemps.
Montage:
Une fois que vous avez posé la plaque de
base ➀ à l’horizontale, veuillez procéder aux
étapes suivantes de montage avec les pièces
➁ - ➉comme présenté sur l’illustration.
Respectez absolument l’ordre de montage !
Veillez à ce que la hotte en béton réfractaire
➆présente tout autour un écart régulier
à la hotte en béton ➇ce qui assurera
une circulation régulière de l’air lors du
chauffage.
Veillez à ce que les composants du barbecue-
cheminée à l’extérieur de la hotte en béton
➇forment une surface plane au derrière. La
hotte en béton ➇est montée avec un porte-
à-faux de 2 cm vers l’arrière.
Toutes les pièces de la cheminée doivent
être reliées au moins ponctuellement avec
la colle de cheminée jointe dans la livraison.
De la hotte de cheminée vers le haut, toutes
les pièces doivent être reliées avec la colle
sur toute la surface. La colle a besoin de 24
heures environ pour durcir entièrement.
Contenu de la livraison:
1 sachet de colle de cheminée
Démontage:
Le démontage du barbecue cheminée
s’effectue dans l’ordre inverse du montage.
Nettoyage:
Le nettoyage de la surface du barbecue-
cheminée comme par exemple d’attaques
d’algues, s’effectue de façon idéale avec un
nettoyeur vapeur haute pression.
Le cuivre est un matériau naturel et peut
évidemment s’oxyder sous les intempéries.
Pour le nettoyage, nous recommandons une
pâte à polir usuelle.

EEspañol
Generalidades:
Antes de montar su barbacoa de jardín, elija
un lugar del jardín con una base horizontal y
sólida, a una distancia prudente de cualquier
objeto inflamable.
Instrucciones de manejo:
Caliente la barbacoa con cuidado (llama al
mínimo) para evitar que aparezcan fisuras
a temperaturas más elevadas. Sobre todo
cuando hay mucha humedad (hormigón
mojado), el precalentamiento de la barbacoa
es sumamente importante.
Si a pesar del precalentamiento aparecieran
pequeñas fisuras, éstas no representan
ningún riesgo para la seguridad y el
funcionamiento, ya que todas las partes de
la barbacoa tienen una armadura de acero.
La formación de fisuras capilares en las
zonas interiores del cemento refractario es
un hecho normal y no representa un motivo
para posteriores reclamaciones.
Combustible:
!En esta barbacoa se puede utilizar leña o
carbón vegetal!
Utilice carbón vegetal convencional o un
combustible similar (máximo 5 kg. de carbón
vegetal o leña) y un producto sólido apropiado
para encender el fuego.
¡No utilice alcohol de quemar o gasolina
para encender el fuego! ¡No toque las partes
metálicas o la bandeja de recogida de la
ceniza cuando la barbacoa está caliente!
Atención:
!Procure no sobrecalentar la barbacoa, si
desea que le preste servicios durante muchos
años!
Ensamblaje de la barbacoa:
Después de haber montado la base ➀en
posición horizontal, monte las piezas ➁ - ➉
según las ilustraciones. ¡Respete el orden de
montaje indicado!
Tenga en cuenta que la tapa de hormigón
refractario ➆debe tener por todos lados
una distancia igual con respecto a la tapa de
hormigón ➇, para asegurar una circulación
de aire homogénea durante el calentamiento
de la barbacoa.
Tengatambiénencuenta,queloscomponentes
de la parte trasera de la barbacoa, excepto la
tapa de hormigón ➇, deben montarse a ras.
La tapa de hormigón ➇debe sobresalir unos
2 cm en la parte trasera de la barbacoa.
Todas las piezas de la barbacoa deben
unirse entre sí, aunque sea puntualmente,
con cemento refractario. A la altura de la
chimenea, todas las piezas deben unirse
totalmente con cemento refractario. El
cemento refractario necesita unas 24 horas
hasta su endurecimiento definitivo.
El volumen de suministro incluye:
1 bolsa de cemento refractario
Desmontaje:
Un eventual desmontaje de la barbacoa de
jardín deberá hacerse en el orden inverso.
Limpieza:
Las superficies de la barbacoa, p. ej. las
manchas de musgo, se pueden eliminar de
forma ideal con un chorro de vapor de alta
presión.
El cobre es un material natural y su superficie
puede cambiar su apariencia a la intemperie.
Para su limpieza recomendamos pastas
pulidoras convencionales.

Nederlands
Algemene instructies:
Zorg voor een horizontale en stevige
ondergrond alsmede voor voldoende
afstand ten opzichte van brandbare of
licht ontvlambare voorwerpen voordat u de
tuinhaard monteert.
Bedieningsinstructies:
Steek de tuinhaard voorzichtig aan (geen
vlammen), zodat er bij te hoge temperaturen
geen scheuren ontstaan. Vooral bij vochtig
weer (nat beton) moet dit in acht worden
genomen.
Mochten er desondanks lichte scheuren
ontstaan, dan zal dit de veiligheid en werking
van de haard niet nadelig beïnvloeden,
aangezien alle onderdelen van de tuinhaard
van gewapend staal zijn. De vorming van
haarscheurtjes in de onderdelen van vuurvast
beton aan de binnenkant is heel normaal en
kan in geen geval als bezwaargrond worden
geaccepteerd.
Aansteken:
De tuinhaard kan met houtskool of
brandhout worden verwarmd!
Voor het aansteken van de tuinhaard
de gebruikelijke kolen of soortgelijke
brandstoffen (max. 5 kg houtskool of
brandhout) en de hiervoor bedoelde vaste
brandstoffen gebruiken.
Geen spiritus of benzine voor het aansteken of
opnieuw aansteken gebruiken! Metalen delen
en aspan niet in hete toestand aanraken!
Opgelet:
Voorkom dat de tuinhaard oververhit raakt,
zodat u er langer plezier van hebt.
Montage:
Nadat u de bodemplaat ➀op de grond hebt
gelegd, vindt de verdere montage conform
de tekening met de onderdelen ➁ - ➉
plaats. De volgorde moet absoluut worden
aangehouden!
Let erop dat de kap van vuurvast beton ➆ in
de omtrek dezelfde afstand ten opzichte van de
betonnen kap ➇heeft, zodat de luchtcirculatie
bij het verwarmen gelijkmatig is.
Let erop dat de onderdelen van de haard,
behalve de betonnen kap ➇, aan de
achterzijde gelijk staan ten opzichte van
elkaar. De betonnen kap ➇wordt met
een verschil van ca. 2 cm naar achteren
gemonteerd.
Alle onderdelen van de tuinhaard dienen op
tenminste enkele punten met het bijgevoegde
schoorsteenkleefmiddel te worden verbonden.
Vanaf de haardkap en hoger moeten alle
onderdelen op hun hele oppervlakte met
het kleefmiddel worden verbonden. Het
kleefmiddel heeft ca. 24 uur nodig om hard
te worden.
In de leveringsomvang:
1 zak schoorsteenkleefmiddel
Demontage:
De eventuele demontage van de tuinhaard
moet in omgekeerde volgorde worden
uitgevoerd.
Reiniging:
Algen op het oppervlak van de tuinhaard kunnen
bijvoorbeeld het beste worden verwijderd met
een stoomstraal met een hoge druk.
Koper is een natuurlijk materiaal en kan
uiteraard vies worden als gevolg van bepaalde
weersomstandigheden. Wij adviseren voor
de reiniging de gebruikelijke polijstpasta’s te
gebruiken.

Dansk
Generelle henvisninger:
Før havegrillpejsen opbygges, skal du sørge
for, at undergrunden er vandret og fast samt
at grillen kommer til at stå tilstrækkeligt
langt væk fra brændbare eller letantændelige
genstande.
Betjeningsforskrifter:
Opvarm havegrillpejsen forsigtigt (lille flam-
me) for at undgå revner på grund af for høje
temperaturer. Dette gælder især i fugtigt vejr
(våd beton).
Skulle der alligevel opstå revner, er dette
ikke forbundet med forringet sikkerhed og
indskrænket funktion, da alle pejsens dele
er stålarmeret. Dannelse af meget fine rev-
ner inde i de ildfaste betondele er helt nor-
malt og kan under ingen omstændigheder
accepteres som en grund til reklamation.
Opfyring:
Havegrillpejsen kan opfyres med trækul el-
ler alm. brænde!
Havegrillpejsen opfyres med almindelige
grillkul eller lignende brændmateriale (maks.
5 kg trækul eller brænde) og almindeligt fast
optændingsmateriale.
Undgå sprit eller benzin til optænding eller
genoptænding! Berør ikke metaldele og aske-
beholder, når de er varme!
Pas på:
For at du kan have glæde af din havegrillpejs
i lang tid, skal du sørge for, at den ikke bliver
for varm!
Opbygning:
Bundpladen ➀ anbringes vandret, hvorefter
de øvrige dele ➁ - ➉monteres i den viste
rækkefølge på tegningen. Det er vigtigt at
overholde rækkefølgen!
Sørg for at hætten af ildfast beton ➆har den
samme afstand til betonhætten ➇ hele vejen
rundt for at sikre en jævn luftcirkulation, når
der grilles.
Sørg for at grillpejsens enkelte dele, undtagen
betonhætten ➇, står lige oven på hinanden.
Betonhætten ➇ monteres, så den rager ca. 2
cm ud bagtil.
Alle grillpejsens dele forsynes med skorstens-
lim, der påføres som punkter, før delene for-
bindes. Fra grillpejsens hætte og opad dækkes
alle fladerne, hvor delene skal samles, med
skorstenslim. Det varer ca. 1 døgn, før limen
er hærdet.
Følger med leveringen:
1 pose skorstenslim
Demontering:
Havegrillpejsen demonteres i omvendt ræk-
kefølge.
Rengøring:
En højtryksdampstråler er velegnet til at
rengøre overfladen på havegrillpejsen f.eks.
for alger.
Kobber er et naturligt materiale og kan selv-
følgelig løbe an, da det udsættes for vejr og
vind. Rengøres bedst med almindelig pole-
ringspasta.

Betonfertigteilwerk Buschbeck GmbH
Friedrich-Engels-Straße 21
D-51545 Waldbröl
www.buschbeck.de
2004 Technische Änderungen vorbehalten / Technical alterations without notice / Sous réserve de modifications techniques / Modificaciones técnicas reservadas / Ret til tekniske ændringer forbeholdes
Lieferumfang:
1 Gartengrillkamin
1 Grillrost
1 Beutel Schornsteinkleber
Range of delivery:
1 barbeque grill
1 cooking grill
1 adhesive
Contenu de la livraison:
1 barbecue-cheminée
1 grille
1 sachet de colle de cheminée
Volumen de suministro:
1 barbacoa de jardín
1 parrilla
1 saco de cemento refractario
Leveringsomvang:
1 tuinhaard
1 grillrooster
1 zak schoorsteenkleefmiddel
Leveringen omfatter:
1 havegrillpejs
1 grillrist
1 pose skorstenslim
