Busch+Müller LUMOTEC IQ Cyo Series User manual

Montage
Scheinwerfer am Fahrrad mit dem montierten Edelstahlhalter oder einem anderen
Halter sicher befestigen und so einstellen, dass der Gegenverkehr nicht geblendet wird.
Lichtkegel in etwa 10 Meter Entfernung auf die Straße ausrichten. Schrauben so fest
anziehen, dass sich der Scheinwerfer nicht von selbst verstellen kann.
Achtung: Bei den Modellen ohne integrierten Rückstrahler ist ein zusätzlicher Front-
Rückstrahler am Fahrrad in Deutschland vorgeschrieben.
Standlichtfunktion (plus)
Die Standlichtfunktion ist immer betriebsbereit, komplett wartungsfrei und funktio-
niert ohne Batterien oder Akkus. Das Standlicht kann abgeschaltet werden, indem der
Drehschalter auf „0“ gestellt wird.
Funktionsweise: Während der Fahrt wird ein geringer Teil der Energie, die der
Dynamo liefert, in einem Kondensator gespeichert. Nach ca. 3 Minuten Fahrt ist der
Konden sator voll geladen. Im Stand versorgt diese gespeicherte Energie die LED im
Scheinwerfer mit dem Ergebnis, dass der Cyo weiter leuchtet. Das Standlicht kann
abge schal tet werden, indem der Drehschalter auf „0“ gestellt wird. Die Restkapazität
bleibt im Kondensator für mehrere Tage erhalten, so dass in der Schalterstellung „S“
bzw. „1“ der Scheinwerfer als Lichtquelle, z.B. im dunklen Keller, genutzt werden kann.
Einschalt-Automatik (senso)
Die Fahrradbeleuchtung schaltet sich automatisch ein, wenn ein Nabendynamo
ständig mitläuft.
Schalter auf „S“ Bei Dämmerung und Dunkelheit schalten sich Scheinwerfer und
(Automatik) Rücklicht automatisch ein. Der Hell-Dunkel-Sensor besitzt eine
Abschaltverzögerung von ca. 8 Sekunden. Hiermit ist eine
zu sätzliche Sicherheit gegeben, da z.B. die Scheinwerfer vorbei-
fahrender Autos den Sensor nicht beeinflussen und das Licht
ausschalten können.
Schalter auf „0“ Lichtanlage leuchtet nicht. Standlicht im Scheinwerfer ist aus-
geschaltet.
Schalter auf „1“ Scheinwerfer leuchtet permanent während der Fahrt, auch am
Tage, z.B. bei Nebel.
Weitere Informationen zum LUMOTEC IQ Cyo
Mehr Sicherheit: 8-Sekunden-Abschaltverzögerung
Der Hell/Dunkel-Sensor (bei senso/senso plus) schaltet den Scheinwerfer mit einer
Verzögerung von 8 Sek. aus, so dass eine kurzzeitige Helligkeit (z.B. aufgeblendete
Autoscheinwerfer) nicht zur sofortigen Abschaltung führt.
Der Scheinwerfer ist ausschließlich zum Betrieb an Dynamos (Wechselspannung)
vorgesehen. Wenn Sie spezielle E-Bike-Varianten des Scheinwerfers für Gleich-
spannungen von 6 bis 42 V benötigen, wenden Sie sich bitte an Ihren Fachhändler.
Im Gleichspannungsbetrieb ist der Scheinwerfer verpolt anzuschließen, d. h. das
Massekabel an + und das Stromkabel an —. Wird das Fahrrad kopfüber transportiert
oder gereinigt, so ist der Scheinwerfer abzudichten (z. B. mit einer Plastiktüte), um
das Eintreten von Feuchtigkeit durch die unterseitigen Öffnungen zu verhindern. Der
Überspannungsschutz des Scheinwerfers ist auch ohne angeschlossenes Rücklicht
wirksam.
Wir wünschen Ihnen viel Freude mit Ihrem „LUMOTEC IQ Cyo“ und eine allzeit
sichere Fahrt!
DE

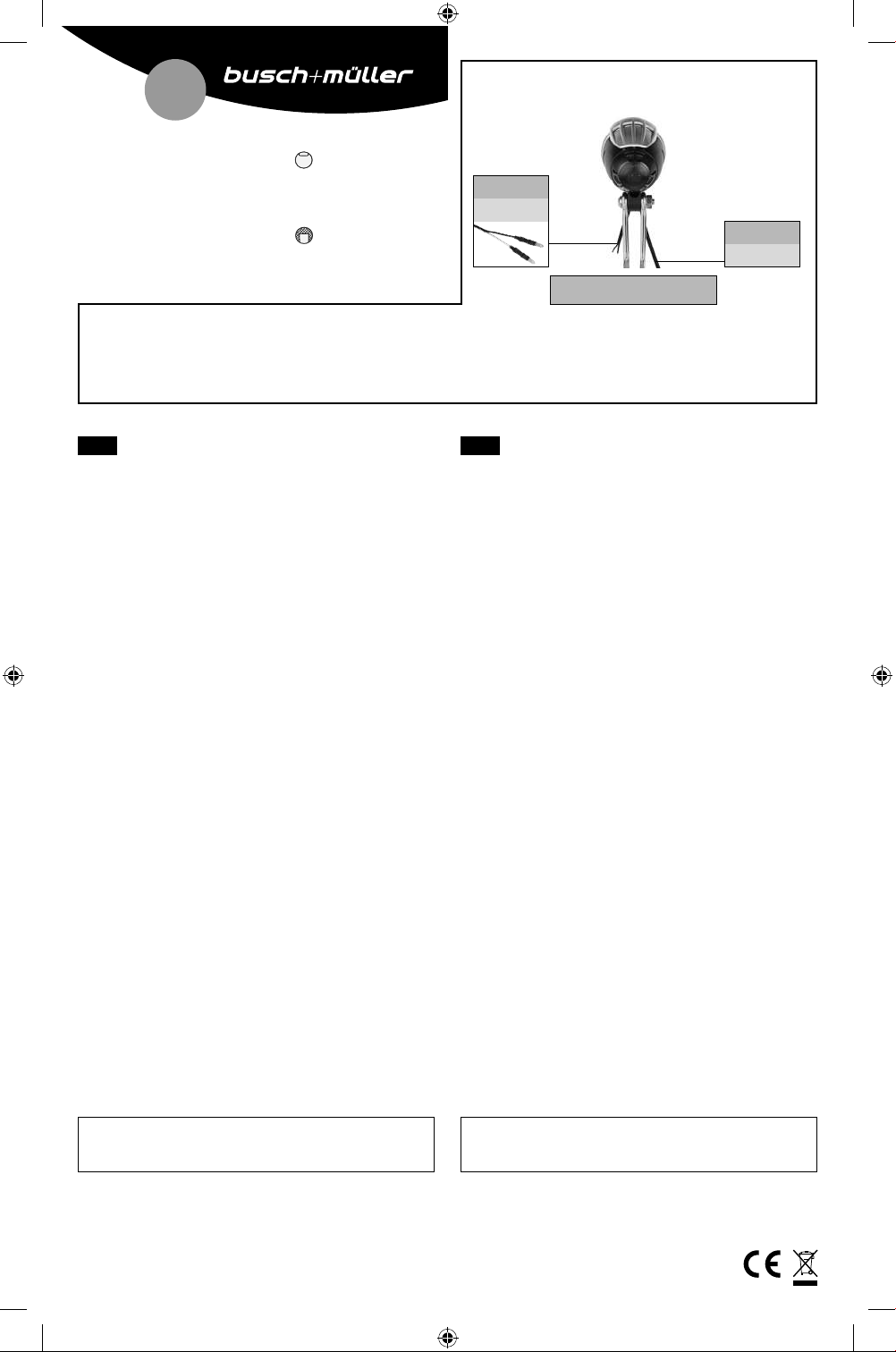

Anschluss an Naben-Dynamo
Gilt für Modelle IQ Cyo „N plus“, „senso plus“ und „Premium“. Zwei im Schein-
werfer montierte Doppelkabel unterschiedlicher Länge: das lange Kabel mit dem
Naben-Dynamo verbinden (bei Bedarf kürzen)/ das kurze Kabel (mit Steckern)
mit beiliegendem Kabel oder mit am Rad vorhandenem Kabel mit dem Rücklicht
verbinden. Achtung! Immer auf richtige Polung achten. Schwarze Ader: ( (Strom) /
schwarz-weiße Ader: y (Masse). Achtung! Kabel am Scheinwerfer dürfen nie kom-
plett abgeschnitten werden.
Connection to hub dynamo
Only for IQ Cyo „N plus“, „senso plus“ and „Premium“. Two duplex cables of
different length are incorporated in the headlamp: connect the long cable with
the hub dynamo (cut as required)/connect the short cable (with integral plugs)
with the enclosed cable or with the cable attached to the bicycle to the rear light.
Caution! Always make sure to observe correct polarity. Black lead: ( (current)/
black-white lead: y (earth). Caution! Cables on the headlamp must never be cut
off completely.
Unser Tipp
Rücklichter mit Standlicht: TOPLIGHT Line plus, TOPLIGHT Flat S plus, TOPLIGHT
Flat plus, D-TOPLIGHT plus, D-TOPLIGHT XS plus und SECULITE plus. Fragen Sie
Ihren Fachhändler.
Technische Änderungen vorbehalten.
Assembly
Make sure to securely fix the headlamp to the bicycle using the already attached
stainless steel bracket or another bracket and adjust it in a way to prevent any blind-
ing effect on the oncoming traffic. Align the beam on the road at approximately 10 m
distance. Tighten the bolts so as to avoid unintended misalignment of the headlamp.
Caution: For the versions not including an integral reflector, road traffic regulations in
Germany require an additional front reflector on the bicycle.
standlight function (plus)
The standlight function is always ready for operation. It is completely maintenance
free and works without batteries or rechargeable batteries. The standlight function
can be turned off by switching to the „0“ position.
This is how it works: A minor amount of the energy generated by the dynamo is
stored in a condenser while riding. The condenser is already fully charged after rid-
ing for about 3 minutes. While standing, the energy stored is supplied to the LED in
the headlamp ensuring that the Cyo keeps on shining. The standlight function can be
turned off by switching to the „0“ position. The remaining capacity is stored in the
condenser for several days so that the headlamp can be used as a light source, e.g. in
a dark cellar, when set to the „S“ or „1“ position.
automatic startup function (senso)
Lights are automatically switched on with a hub dynamo in operation.
Switch in „S“ position The headlamp and rear light are automatically switched on
(automatic setting) in twilight and darkness. The light-dark sensor incorporates
a turn-off delay of approximately 8 seconds thereby providing
added safety because the headlights of traffic driving past,
for example, cannot interfere with the sensor and turn off
the light.
Switch in „0“ position The lighting system is inactive. The standlight function
in the headlamp is turned off.
Switch in „1“ position The headlamp shines permanently while riding, also
in daylight, e.g. in case of fog.
Additional information on LUMOTEC IQ Cyo
Enhanced safety: 8 sec. Automatic shutdown delay
The light/dark sensor (on “senso“/“senso plus“) switches off the headlamp with a
predetermined delay of 8 sec. so that a temporary brightness (e.g. car headlights
turned up) will not cause immediate switchoff.
The headlamp is intended for powering with dynamos (AC voltage) only. If you
require a special E-bike version of the headlight for DC voltages from 6 to 42 V,
please contact your specialized dealer. When powered by DC voltage, the polarity of
the connection has to be reversed: mass connected to +, current connected to —. If
the bicycle is transported or cleaned upside down, the headlamp has to be covered
with a plastic bag to prevent moisture from entering through its bottom apertures.
The overvoltage protection of the headlight is effective even if no rear light is con-
nected.
Have fun and enjoy safe cycling with your „LUMOTEC IQ Cyo“.
EN
Our tip
Rear lights with standlight function: TOPLIGHT Line plus, TOPLIGHT Flat S plus,
TOPLIGHT Flat plus, D-TOPLIGHT plus, D-TOPLIGHT XS plus and SECULITE plus.
Contact your local specialized dealer.
Technical modifications reserved.
890029 | 1115
Busch + Müller KG • 58540 Meinerzhagen, Germany • Tel. [phone] • [email protected] • www.bumm.de
ohne Rückstrahler
without reflector
Cyo Premium 1752QSNDI
Cyo senso plus 175QSNDI
Cyo N plus 175QNDI
mit Rückstrahler
with reflector
Cyo R Premium 1752QRSNDI
Cyo R senso plus 175QRSNDI
Cyo RN plus 175QRNDI
LUMOTEC IQ
Cyo
Instruction manual
DE | EN | FR | NL
Made in
Germany
Naben-Dynamo
(N plus | senso plus)
Hub dynamo (N plus | senso plus)
zum Dynamo
to dynamo
schwarz | black =
( Strom | current
to rear light
zum Rücklicht
Anleitung_IQ_Cyo.indd 1 20.11.15 17:44

Dynamo dans le moyeu
(N plus | senso plus)
Naafdynamo (N plus | senso plus)
vers le feu
arrière
naar het
achterlicht
vers la dynamo
naar de dynamo
noir | zwart =
( courant | stroom
Nous vous souhaitons de profiter longuement et en toute sécurité de votre phare
« LUMOTEC IQ Cyo » !
Raccordement à une dynamo dans le moyeu
Valable pour les modèles IQ Cyo « N plus », « senso plus » et « premium ». Deux
câbles doubles de longueur différentes installés dans le phare : reliez le câble long
à la dynamo dans le moyeu (le raccourcir si nécessaire) / reliez le câble court
(muni des fiches) au feu arrière au moyen du câble fourni ou du câble existant sur
le cycle. Mise en garde! Veillez impérativement à respecter la polarité correcte.
Fil noir : ( (courant) / fil noir et blanc : y (masse). Mise en garde! Les câbles
situés sur le phare ne doivent en aucun cas être coupés complètement.
Aansluiting op naafdynamo
Geldt alleen voor modellen IQ Cyo „N plus“, „senso plus“ en „premium“. Twee in
de koplamp gemonteerde dubbele kabels van verschillende lengte: het lange kabel
met de naafdynamo verbinden (indien nodig inkorten)/het korte kabel (met stek-
kers) met het meegeleverd kabel of met het op de fiets aanwezige kabel op het
achterlicht aansluiten. Opgelet! Altijd op correcte polariteit letten. Zwarte ader:
( (stroom)/zwart-witte ader: y (massa). Opgelet! Kabels aan de koplamp mogen
nooit compleet worden afgeknipt.
Notre conseil :
Feux arrière éclairant à l’arrêt : TOPLIGHT Line plus, TOPLIGHT Flat S plus,
TOPLIGHT Flat plus, D-TOPLIGHT plus, D-TOPLIGHT XS plus et SECULITE plus.
N‘hésitez pas à consulter votre revendeur spécialisé.
Sous réserve de modifications techniques.
Wij wensen u veel plezier met uw „LUMOTEC IQ Cyo“ en altijd een veilige reis!
Onze tip
Achterlichten met standlicht: TOPLIGHT Line plus, TOPLIGHT Flat S plus,
TOPLIGHT Flat plus, D-TOPLIGHT plus, D-TOPLIGHT XS plus en SECULITE plus.
Vraag uw rijwielspecialist ernaar.
Technische wijzigingen voorbehouden.
Installation
Fixez fiablement le phare sur le cycle, avec le support en inox installé ou bien avec
un autre support, et réglez-le de façon à ne pas éblouir les autres usagers de la route.
Dirigez le pinceau lumineux sur la chaussée, à environ 10 m de distance. Serrez ferme-
ment les vis, de sorte que le phare ne change pas de place de lui même.
Attention : Sur les modèles sans catadioptre arrière intégré, un catadioptre avant
supplémentaire est prescrit en Allemagne sur le cycle.
Fonction de feu de position (plus)
Le système de feu de position est toujours prêt à fonctionner, ne nécessite aucune
maintenance et marche sans piles ni accus. Pour déconnecter le feu de position, il faut
régler le bouton tournant sur la position « 0 ».
Mode de fonctionnement : Durant le déplacement, une petite quantité de l‘énergie
fournie par la dynamo est emmagasinée dans un condensateur. Ce dernier est en
état de charge complète en l’espace de 3 minutes environ. A l‘arrêt, l‘énergie ainsi
accumulée alimente les LED du phare, ce qui permet à Cyo de rester allumé. Pour
déconnecter le feu de position, il faut régler le bouton tournant sur la position « 0
». La capacité
restante est disponible dans le condensateur pendant plusieurs jours, c‘est pourquoi
le phare peut être utilisé comme source d‘éclairage dans une cave mal éclairée, par
ex., si le sélecteur est placé dans la position « S » ou « 1 ».
Système d’enclenchement automatique (senso)
L’éclairage du cycle se met en marche automatiquement si une dynamo dans le
moyeu est connectée en permanence.
Sélecteur sur « S » Le phare et le feu arrière s’allument automatiquement dans
(marche automatique) le clair-obscur et dans le noir. Le capteur de clair-obscur
possède une temporisation d‘arrêt de 8 secondes environ.
Ceci renforce la sécurité, car les phares des voitures qui
dépassent le cycle n’influencent pas le capteur et ne risquent
pas de déconnecter l‘éclairage.
Sélecteur sur « 0 » Le système d‘éclairage ne s‘allume pas. Le feu de position
dans le phare est éteint.
Sélecteur sur « 1 » Le phare demeure allumé en permanence pendant le
roulement, même le jour, en cas de brouillard, par ex.
Informations supplémentaires sur LUMOTEC IQ Cyo
Une sécurité accrue : la temporisation d’arrêt de 8 secondes
Le capteur de clair-obscur (sur « senso »/« senso plus ») déconnecte le phare
avec une temporisation de 8 sec. environ, de sorte qu’une brève luminosité accrue
(provoquée par une voiture roulant pleins phares, par ex.) ne conduit pas à la mise
hors circuit immédiate.
Le phare est prévu exclusivement pour le fonctionnement sur dynamos (tension
alterative). Si vous avez besoin de versions E-Bike spéciales du phare pour des ten-
sions continues de 6 à 42 V, n’hésitez pas à contacter votre revendeur. Dans le mode
de tension continue, il faut raccorder phare avec inversion de la polarité, autrement
dit le câble de masse sur + et le câble d’alimentation sur —. Si le vélo est transporté
ou nettoyé renversé, il faut veiller à protéger le phare (avec un sac plastique, par
exemple), afin d‘éviter que l‘humidité ne pénètre par les orifices situés sur la face
inférieure. Protection contre les surtensions homologuée, même si le feu arrière
n’est pas.
FR
Montage
Koplamp met de gemonteerde rvs-beugel dan wel een andere beugel veilig op de fiets
bevestigen en zo afstellen, dat het licht niet pal in het tegenverkeer schijnt. Lichtke-
gel zo afstellen, dat hij op ongeveer 10 m afstand op de weg treft. Boutjes zo stevig
aanhalen, dat de koplamp niet vanzelf versteld kan raken.
Opgelet: Bij de modellen zonder geïntegreerd reflector is in Duitsland een extra
front-reflector op de fiets voorschrift.
Standlichtfunctie (plus)
De standlichtfunctie is altijd beschikbaar; deze is geheel onderhoudsvrij en functio-
neert zonder batterijen en accu’s. Het standlicht kan worden uitgeschakeld, door de
draaischakelaar op „0“ te zetten.
Werking: Tijdens het rijden wordt een klein gedeelte van de energie die de dynamo
levert, in een condensator opgeslagen. Na ong. 3 minuten rijden is de condensator
geheel opgeladen. Tijdens stilstand voedt deze opgeslagen energie de LED in de kop-
lamp met stroom, zodat de Cyo blijft branden. Het standlicht kan worden uitgescha-
keld, door de draaischakelaar op „0“ te zetten. De resterende capaciteit blijft enkele
dagen in de condensator opgeslagen, zodat de koplamp in de schakelaarstand „S“ of
„1“ als lichtbron, bijv. in een donkere kelder, kan worden gebruikt.
Inschakelautomaat (senso)
De fietsverlichting gaat automatisch aan, wanneer een naafdynamo voortdurend
meedraait.
Schakelaar op „S“ Bij het invallen van de schemering en bij duisternis worden de
(automaat) koplamp en het achterlicht automatisch ingeschakeld. De licht-
donker-sensor werkt met een uitschakelvertraging van ong.
8 seconden. Dit biedt een extra veiligheid, omdat bijvoorbeeld
de koplampen van voorbijrijdende auto’s de sensor niet beïn-
vloeden en het licht dus niet uitschakelen.
Schakelaar op „0“ De lichtinstallatie brandt niet. Het standlicht in de koplamp is uit.
Schakelaar op „1“ De koplamp brandt permanent tijdens het rijden, ook overdag,
bijvoorbeeld bij mist.
Verdere informatie over LUMOTEC IQ Cyo
Meer veiligheid: 8-seconden-uitschakelvertraging
De licht-donker-sensor (bij „senso“ en „senso plus“) schakelt de koplamp met een
vertraging van 8 seconden uit, zodat een kortstondige helderheid (bijvoorbeeld
door licht van autokoplampen) niet een onmiddellijk uitschakelen tot gevolg heeft.
De koplamp is uitsluitend voor gebruik aan dynamo’s (wisselspanning) voorzien. Wan-
neer u speciale E-Bike-varianten van de koplamp voor gelijkspanningen van 6 tot 42
V nodig heeft, wendt u zich dan tot uw speciaalzaak. Bij gebruik met gelijkspanning
dient de koplamp verpoold te worden aangesloten, d.w.z. met de massakabel aan + en
de stroomkabel aan —. Wordt de fiets ondersteboven getransporteerd of gereinigd,
dan dient de koplamp te worden afgedekt (bijv. met een plastic zak), om te voorko-
men, dat door de openingen an de onderzijde vocht kan binnentreden. Gekeurde
overspanningsbeveiliging, ook zonder aangesloten achterlicht.
NL
890029 | 1115
Busch + Müller KG • 58540 Meinerzhagen, Germany • Tel. [phone] • [email protected] • www.bumm.de
sans catadioptre
zonder reflector
Cyo Premium 1752QSNDI
Cyo senso plus 175QSNDI
Cyo N plus 175QNDI
avec catadioptre
met reflector
Cyo R Premium 1752QRSNDI
Cyo R senso plus 175QRSNDI
Cyo RN plus 175QRNDI
LUMOTEC IQ
Cyo
Instruction manual
DE | EN | FR | NL
Made in
Germany
Anleitung_IQ_Cyo.indd 2 20.11.15 17:44

BITTE BEACHTEN:
BITTE BEACHTEN:BITTE BEACHTEN:
BITTE BEACHTEN:
Der Scheinwerfer ist ausschließlich mit dem mitgelieferten Halter mittig an der
Gabel rone eines Fahrrads zu befestigen. Vor jedem Fahrtantritt ist zu
überprüfen, ob der Scheinwerfer sicher und fest an seinem Halter und der
Halter ebenso sicher und fest an der Gabel rone des Fahrrads sitzt. Nur unter
den vorgenannten Bedingungen gilt der Scheinwerfer als sachgemäß befestigt.
Wir haften nicht für Schäden, die auf eine unsachgemäße Befestigung
zurüc zuführen sind.
PLEASE NOTE:
PLEASE NOTE:PLEASE NOTE:
PLEASE NOTE:
The headlight may only be mounted centrically on the bicycle’s for crown using
the included mounting brac et. Prior to every ride, a secure and sturdy
connection of the headlight to its mounting brac et and of the mounting
brac et to the for crown must be chec ed and ensured. Only when the
aforementioned conditions are met, the headlight is considered to be mounted
properly. We are not liable for any damage that may be attributed to improper
mounting.
