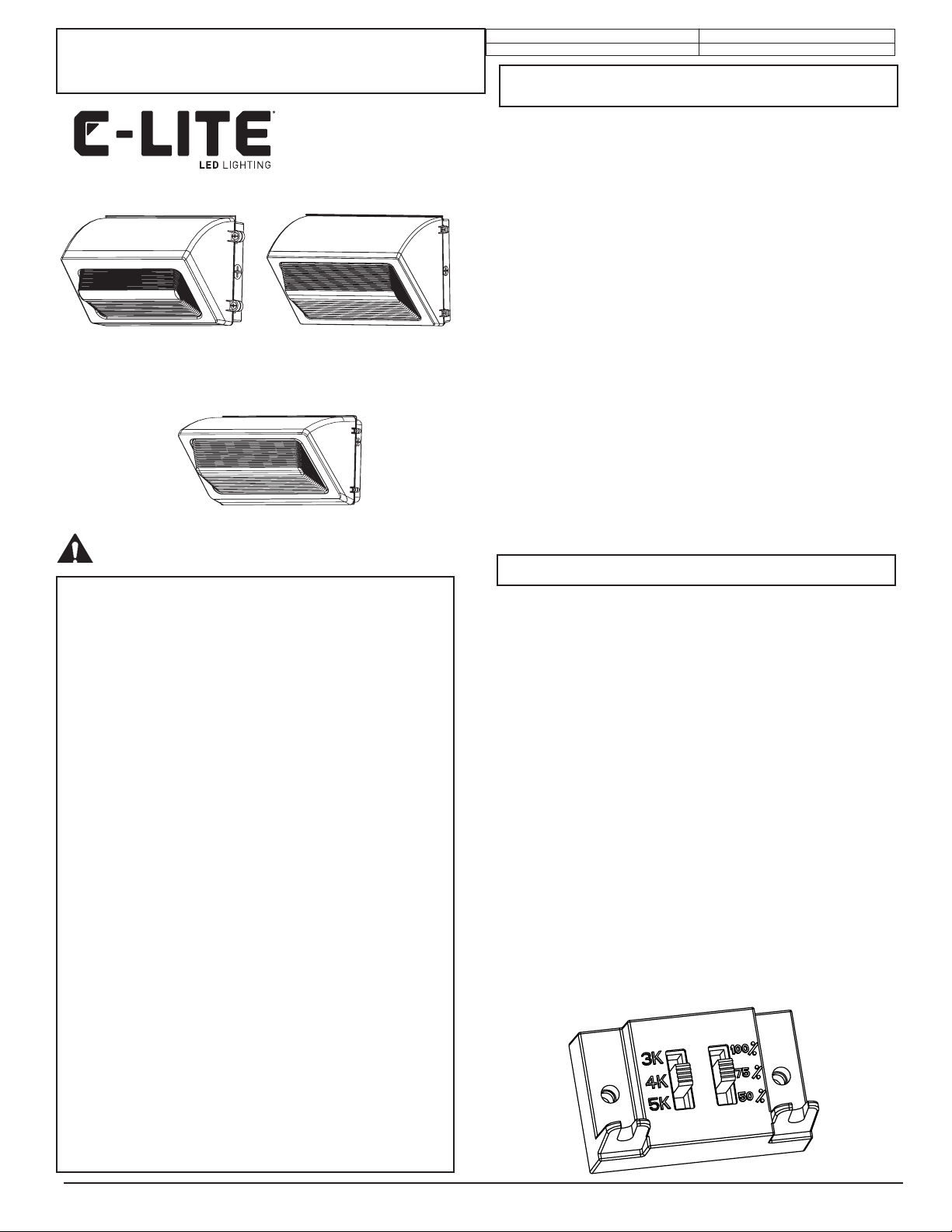

C-LITE C-WP-E-TR Series User manual

Document: Date
Created By:
LPN00710X0001A0_A 3-17-2023
TMT
INSTALLATION INSTRUCTIONS
C-WP-E-TR Series
http://lighting.cree.com/warranty | 1-800-236-6800
CAUTIONS
IMPORTANT SAFEGUARDS
When using electrical equipment, basic safety
precautions should always be followed including the
following:
READ AND FOLLOW ALL
SAFETY INSTRUCTIONS
1. DANGER- Risk of shock- Disconnect power before
installation.
DANGER – Risque de choc – Couper l’alimentation
avant l’installation.
2. This Product Must Be Installed In Accordance With The
Applicable Installation Code By A Person Familiar With
The Construction And Operation Of The Product And The
Hazards Involved.
Ce Produit Doit Être Installé Selon Le Code D’installation
Pertinent, Par Une Personne Qui Connaît Bien Le
Produit Et Son Fonctionnement Ainsi Que Les Risques
Inhérents.
3. Suitable for wet locations.
Convient aux emplacements mouilles.
4. Wall mount only.
Installation murale seulement
SAVE THESE INSTRUCTIONS
FOR FUTURE REFERENCE
MOUNTING OVER RECESSED JUNCTION BOX
NOTE: Knockouts are provided for mounting over 3" octagonal or 4"
octagonal boxes.
1. Remove lens assembly by loosening screws on side of frame.
Swing lens assembly open,disconnect quick connect wiring
connector(s) and lift lens assembly upward to remove from housing.
2. Drill out appropriate knockouts in back box for attachment to junction
box. Also drill knockout for wiring access.
NOTE: Fixture should not be exclusively supported by junction
box. Drill additional knockouts toward corners of fixture to provide
additional support. Do NOT drill within 1/4" (64 mm) from edges of
fixture.
3. Pull supply leads from junction box through wall of back box. Attach
back box to mounting surface using hardware (supplied by others)
appropriate for mounting surface.
NOTE: A high grade caulking material such as silicone rubber,
should be used around perimeter of back box to prevent water
leakage into fixture or junction box.
4. Position switches to select desired CCT and wattage. See Figure 1.
NOTE: Factory setting for wattage is highest setting. Factory setting
for CCT is 4000K.
NOTE: If 0-10V dimming is to be used, switch setting for wattage
must be 100%.
5. Make wiring connections per the Electrical Connections section.
6. Replace the lens assembly on hinges, re-connect quick-connect
wiring connectors, and swing lens into place. Re-tighten screws that
were loosened in Step 1.
1. Remove lens assembly by loosening screws on side of frame.
Swing lens assembly open,disconnect quick connect wiring
connector(s) and lift lens assembly upward to remove from housing.
2. Drill holes in four corners of back box to allow for attachment of
back box to mounting surface. Do NOT drill within 1/4" (64 mm)
from edges of xture.
3. Attach back box to mounting surface using hardware (supplied by
others) appropriate for mounting surface.
NOTE: A high grade caulking material such as silicone rubber,
should be used around perimeter of back box to prevent water entry.
4. Remove appropriate threaded plugs on sides of fixture and route
electrical conduit to the holes desired. Feed the supply leads through
the conduit and into the back box.
NOTE: Use of teon tape on the conduit threads will ensure a
watertight seal.
5. Position switches to select desired CCT and wattage. See Figure 1.
NOTE: Factory setting for wattage is highest setting. Factory setting
for CCT is 4000K.
NOTE: If 0-10V dimming is to be used, switch setting for wattage
must be 100%.
6. Make wiring connections per the Electrical Connections section.
7. Replace the lens assembly on hinges, re-connect quick-connect
wiring connectors, and swing lens into place. Re-tighten screws that
were loosened in Step 1.
WALL MOUNTED WITH CONDUIT FEED
6L 9L, 12L AND
18L
FIGURE 1
23L

Document: Date
Created By:
LPN00710X0001A0_A 3-17-2023
TMT
INSTALLATION INSTRUCTIONS
C-WP-E-TR Series
http://lighting.cree.com/warranty | 1-800-236-6800
CAUTION: Changes or modifications not expressly approved could void
your authority to use this equipment.
This device complies with part 15 of the FCC Rules. Operation is subject
to the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
This equipment has been tested and found to comply with the limits
for a Class A digital device, pursuant to part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a commercial
environment. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with
the instruction manual, may cause harmful interference to radio
communications. Operation of this equipment in a residential area
is likely to cause harmful interference in which case the user will be
required to correct the interference at his own expense.
CAN ICES-005 (A)/NMB-005 (A)
FCC NOTICE
Fixture is equipped with universal volt driver 120-277V
(ie. 120V, 208V, 240V or 277V)
PHASE TO NEUTRAL WIRING 120/277V
1. Connect supply ground to back box ground (green) leads.
2. Connect supply common to fixture neutral (white) lead.
3. Connect supply Vin to fixture hot (black) lead labeled
switched
Tuck all wires carefully into wiring chamber ensuring that no wires
are pinched.
PHASE TO PHASE WIRING 208/240V
1. Connect supply ground to back box ground (green) leads.
2. Connect supply L1 (Hot) to fixture neutral (white) lead.
3. Connect supply L2 (Hot) to fixture hot (black) lead labeled
switched.
Tuck all wires carefully into wiring chamber ensuring that no wires
are pinched.
DIMMING
NOTE: If 0-10V dimming is to be used, switch setting for wattage must
be 100%
1. If 0-10V dimming is used, connect supply positive dimming
lead to violet positive fixture dimming lead.
Cap off violet dimming lead if dimming is not used.
2. If 0-10V dimming is used, connect supply negative dimming
lead to grey or pink negative fixture dimming lead. Cap off
grey or pink dimming lead if dimming is not used.
ELECTRICAL CONNECTIONS

Documento: Fecha
Creado por:
LPN00710X0001A0_A 17-03-2023
TMT
INSTRUCCIONES DE INSTALACIÓN
Serie C-WP-E-TR
http://lighting.cree.com/warranty | 1-800-236-6800
PRECAUCIONES
MEDIDAS DE SEGURIDAD
IMPORTANTES
Al usar aparatos eléctricos, siempre deben seguirse
ciertas medidas básicas de seguridad, incluidas las
siguientes:
LEA Y SIGA TODAS LAS
INSTRUCCIONES DE
SEGURIDAD
1. PELIGRO: Riesgo de descarga eléctrica. Desconecte la
alimentación eléctrica antes de la instalación.
DANGER – Risque de choc – Couper l’alimentation
avant l’installation.
2. Este producto se debe instalar de conformidad con
el código de instalación correspondiente, y por una
persona familiarizada con la construcción, la operación
del producto y los riesgos involucrados.
Ce Produit Doit Être Installé Selon Le Code D’installation
Pertinent, Par Une Personne Qui Connaît Bien Le
Produit Et Son Fonctionnement Ainsi Que Les Risques
Inhérents.
3. Este producto es adecuado para instalación en lugares
húmedos.
Convient aux emplacements mouilles.
4. Montaje en pared únicamente.
Installation murale seulement.
CONSERVE ESTAS
INSTRUCCIONES PARA
CONSULTAS POSTERIORES
INSTALACIÓN SOBRE UNA CAJA DE
CONEXIONES EMPOTRADA
NOTA: Incluye orificios precortados para instalarse sobre cajas de cone-
xiones octagonales de 3” (76 mm) y 4” (101 mm).
1. Retire el conjunto del lente a ojando los tornillos en el costado del
marco. Deslice el conjunto del lente para abrirlo, desconecte los
conectores de conexión rápida y levante el conjunto del lente hacia
arriba para retirarlo de la carcasa.
2. Perfore los orificios precortados correspondientes en la caja trasera
para fijarla a la caja de conexiones. También perfore los orificios
precortados para el acceso de los cables.
NOTA: La luminaria no debe estar soportada únicamente por la caja
de conexiones. Perfore orificios precortados adicionales hacia las
esquinas de la luminaria para brindar soporte adicional. NO realice las
perforaciones a menos de 1/4" (64 mm) de los bordes de la luminaria.
3. Tire de los cables de suministro de la caja de conexiones a través
de la pared de la caja trasera. Fije la caja trasera a la superficie
de montaje usando los accesorios (suministrados por terceros)
adecuados para la superficie de montaje.
NOTA: Se debe usar un sellador de alta calidad, como el sellador
de silicón, alrededor del perímetro de la caja trasera para evitar
infiltración de agua al interior de la caja de conexiones.
4. Coloque los interruptores al CCT y la potencia deseados. Consulte
Figura 1.
NOTA: El ajuste de fábrica para la potencia es el valor mayor.
El ajuste de fábrica para CCT es 4000 K
NOTA: Cuando utilizando atenuación 0-10V, la configuración de
potencia debe estar a 100.
5. Realice las conexiones eléctricas conforme a la sección Conexiones
eléctricas.
6. Vuelva a colocar el conjunto del lente en las bisagras, vuelva a conectar
los conectores de cableado de conexión rápida y deslice el lente en su
sitio. Vuelva a apretar los tornillos que se aflojaron en el paso 1.
1. Retire el conjunto del lente a ojando los tornillos en el costado del
marco. Deslice el conjunto del lente para abrirlo, desconecte los
conectores de conexión rápida y levante el conjunto del lente hacia
arriba para retirarlo de la carcasa.
2. Perfore ori cios en las cuatro esquinas de la caja trasera para
permitir  jar la caja trasera a la super cie de montaje. NO realice las
perforaciones a menos de 1/4" (64 mm) de los bordes de la luminaria.
3. Fije la caja trasera a la super cie de montaje usando los accesorios
(suministrados por terceros) adecuados para la superficie de montaje.
NOTA: Se debe usar un sellador de alta calidad, como el sellador
de silicón, alrededor del perímetro de la caja trasera para evitar la
entrada de agua.
4. Quite los tapones roscados correspondientes en los costados de la
luminaria y guíe el conducto eléctrico hacia los orificios deseados.
Pase los cables de suministro a través del conducto al interior de la
caja trasera.
NOTA: El uso de cinta de te ón sobre la rosca del conducto
garantizará un sellado impermeable.
5. Coloque los interruptores al CCT y la potencia deseados. Consulte
Figura 1.
NOTA: El ajuste de fábrica para la potencia es el valor mayor.
El ajuste de fábrica para CCT es 4000 K.
NOTA: Cuando utilizando atenuación 0-10V, la configuración de
potencia debe estar a 100.
6. Realice las conexiones eléctricas conforme a la sección Conexiones
eléctricas.
7. Vuelva a colocar el conjunto del lente en las bisagras, vuelva a conectar
los conectores de cableado de conexión rápida y deslice el lente en su
sitio. Vuelva a apretar los tornillos que se aflojaron en el paso 1.
INSTALACIÓN EN PARED CON CONDUCTO
FIGURA 1
6 L 9 L, 12 L Y 18 L
23 L

Documento: Fecha
Creado por:
LPN00710X0001A0_A 17-03-2023
TMT
INSTRUCCIONES DE INSTALACIÓN
Serie C-WP-E-TR
http://lighting.cree.com/warranty | 1-800-236-6800
PRECAUCIÓN: Los cambios o modificaciones que no se autoricen
expresamente podrían invalidar su autoridad para usar este equipo.
Este dispositivo cumple con la Sección 15 de las normas de la FCC. El
uso está sujeto a las dos condiciones siguientes: (1) Este dispositivo no
debe causar interferencias dañinas y (2) este dispositivo debe aceptar
cualquier interferencia recibida, incluyendo aquellas que puedan causar
un uso indeseado.
Este equipo ha sido sometido a pruebas y cumple con los límites de un
dispositivo digital Clase A, de acuerdo con la Sección 15 de las normas
de la FCC. Estos límites están diseñados para ofrecer protección
razonable contra interferencias dañinas cuando el equipo se opera
en un entorno comercial. Este equipo genera, usa y puede irradiar
energía de radiofrecuencia y, si no se le instala y usa de acuerdo con
el manual de instrucciones, puede causar interferencias dañinas a las
comunicaciones de radio. Es probable que el uso de este equipo en
un área residencial cause interferencias perjudiciales, en cuyo caso el
usuario deberá corregir dicha interferencia por su propia cuenta.
CAN ICES-005 (A)/NMB-005 (A)
AVISO DE LA FCC
La luminaria está equipada con un controlador de voltaje universal
de 120-277 V
(es decir, 120 V, 208 V, 240 V o 277 V)
CABLEADO DE FASE A NEUTRO 120/277 V
1. Conecte los cables de puesta a tierra (verdes) del suministro
de la caja trasera.
2. Conecte el cable común de alimentación al cable neutro de
la luminaria (blanco).
3. Conecte el Vin de suministro al cable activo (negro) de la
luminaria etiquetado como conmutado
Acomode cuidadosamente todos los cables en la caja de conexiones
y asegúrese de no aplastar ningún cable.
CABLEADO DE FASE A FASE, 208/240 V
1. Conecte los cables de puesta a tierra (verdes) del suministro
de la caja trasera.
2. Conecte el cable L1 (vivo) del suministro al cable neutro de
la luminaria (blanco).
3. Conecte el cable L2 (vivo) del suministro al cable activo
(negro) de la luminaria etiquetado como conmutado
Acomode cuidadosamente todos los cables en la caja de conexiones
y asegúrese de no aplastar ningún cable.
ATENUACIÓN
NOTA: Cuando utilizando atenuación 0-10V, la configuración de potencia
debe estar a 100.
1. Si se usa atenuación de 0-10 V, conecte el cable positivo de
atenuación del suministro al cable positivo de atenuación
(morado) de la luminaria.
Si no se va a usar un atenuador, cubra el cable de
atenuación morado.
2. Si se usa atenuación de 0-10 V, conecte el cable negativo de
atenuación del suministro al cable negativo de atenuación
(gris) de la luminaria.
Si no se usará un atenuador, cubra el cable de atenuación
gris.
CONEXIONES ELÉCTRICAS

Document : Date
Créé par :
LPN00710X0001A0_A 17-03-2023
TMT
INSTRUCTIONS D’INSTALLATION
Série C-WP-E-TR
http://lighting.cree.com/warranty | 1 800 236-6800
MISES EN GARDE
MESURES DE SÉCURITÉ
IMPORTANTES
Lors de toute utilisation d’appareils électriques, les
consignes de sécurité de base doivent toujours être
respectées, dont les suivantes :
LISEZ ET SUIVEZ TOUTES LES
CONSIGNES DE SÉCURITÉ
1. DANGER– Risque de choc – Couper l’alimentation avant
l’installation.
DANGER – Risk of shock – Disconnect power before
installation.
2. Ce produit doit être installé selon le Code d’installation
pertinent, par une personne qui connaît bien le produit et
son fonctionnement ainsi que les risques inhérents.
This Product Must Be Installed In Accordance With The
Applicable Installation Code By A Person Familiar With
The Construction And Operation Of The Product And
The Hazards Involved.
3. Convient aux emplacements mouillés.
Suitable for wet locations.
4. Installation murale seulement.
Wall mount only.
VEUILLEZ GARDER CES
INSTRUCTIONS POUR VOUS Y
REPORTER ULTÉRIEUREMENT
INSTALLATION AU-DESSUS UNE BOÎTE DE
JONCTION ENCASTRÉE
REMARQUE : Des alvéoles défonçables sont prévues pour l’installation
sur des boîtes octogonales de 76 mm (3 po) ou 102 mm (4 po).
1. Retirez l’assemblage lentille en desserrant les vis sur le côté du
cadre. Basculez l’assemblage lentille pour l’ouvrir, débranchez le(s)
connecteur(s) de câblage à connexion rapide et soulevez l’assemblage
lentille vers le haut pour le retirer du boîtier.
2. Percez les alvéoles défonçables appropriées dans la boîte arrière
pour la fixation à la boîte de jonction. Percez également une alvéole
défonçable pour l’accès au câblage.
REMARQUE : Le luminaire ne doit pas être soutenu uniquement par
la boîte de jonction. Percez des alvéoles défonçables supplémentaires
vers les coins du luminaire pour fournir un soutien supplémentaire. NE
PERCEZ PAS à moins de 64 mm (1/4 po) des bords du luminaire.
3. Faites passer les fils d’alimentation de la boîte de jonction à travers la
paroi de la boîte arrière. Fixez la boîte arrière à la surface de montage
à l’aide de la quincaillerie (non fournie) appropriée pour la surface de
montage.
REMARQUE : Un matériau de calfeutrage de haute qualité, comme du
caoutchouc de silicone, doit être utilisé autour du pourtour de la boîte
arrière pour empêcher l’eau de s’infiltrer dans le luminaire ou la boîte
de jonction.
4. Positionnez les commutateurs pour sélectionner la température de
couleur et la puissance désirées. Voir Figure 1.
REMARQUE : Le réglage d’usine pour la puissance est le réglage le
plus élevé. Le réglage d’usine pour la TCP est 4000 K.
REMARQUE : Lorsque l’option de gradation 0-10V est utilisée,
l’interrupteur de puissance doit être réglé à 100%.
5. Effectuez les raccordements de fils conformément à la section
Raccordements électriques.
6. Replacez l’assemblage lentille sur les charnières, rebranchez les
connecteurs de câblage à connexion rapide et basculez la lentille en
place. Resserrez les vis desserrées à l’étape 1.
1. Retirez l’assemblage lentille en desserrant les vis sur le côté du
cadre. Basculez l’assemblage lentille pour l’ouvrir, débranchez le(s)
connecteur(s) de câblage à connexion rapide et soulevez l’assemblage
lentille vers le haut pour le retirer du boîtier.
2. Percez des trous aux quatre coins de la boîte arrière pour permettre la
 xation de la boîte arrière à la surface de montage. NE PERCEZ PAS à
moins de 64 mm (1/4 po) des bords du luminaire.
3. Fixez la boîte arrière à la surface de montage à l’aide de la quincaillerie
(non fournie) appropriée pour la surface de montage.
REMARQUE : Un matériau de calfeutrage de haute qualité, comme du
caoutchouc de silicone, doit être utilisé autour du pourtour de la boîte
arrière pour empêcher l’eau d’entrer.
4. Retirez les bouchons filetés appropriés sur les côtés du luminaire et
acheminez le conduit électrique jusqu’aux trous prévus. Faites passer
les fils d’alimentation à travers le conduit et dans la boîte arrière.
REMARQUE : L’utilisation de ruban en té on sur le  letage du conduit
assure une étanchéité à l’eau.
5. Positionnez les commutateurs pour sélectionner la température de
couleur et la puissance désirées. Voir Figure 1.
REMARQUE : Le réglage d’usine pour la puissance est le réglage le
plus élevé. Le réglage d’usine pour la TCP est 4000 K.
EMARQUE : Lorsque l’option de gradation 0-10V est utilisée,
l’interrupteur de puissance doit être réglé à 100%.
6. Effectuez les raccordements de fils conformément à la section
Raccordements électriques.
7. Replacez l’assemblage lentille sur les charnières, rebranchez les
connecteurs de câblage à connexion rapide et basculez la lentille en
place. Resserrez les vis desserrées à l’étape 1.
INSTALLATION MURALE AVEC CONDUIT
D’ALIMENTATION
FIGURE 1
6 L 9 L, 12 L ET
18 L
23 L

Document : Date
Créé par :
LPN00710X0001A0_A 17-03-2023
TMT
INSTRUCTIONS D’INSTALLATION
Série C-WP-E-TR
http://lighting.cree.com/warranty | 1 800 236-6800
MISE EN GARDE : Toute modification ou tout changement non ex-
pressément approuvé pourrait annuler votre autorisation d’utiliser cet
équipement.
Cet appareil est conforme à la section 15 des règles de la FCC.
L’utilisation est soumise aux deux conditions suivantes : (1) Cet appareil
ne devrait pas causer d’interférences nuisibles, et (2) cet appareil doit
accepter toute interférence reçue, y compris les interférences pouvant
causer un fonctionnement non désiré.
Cet équipement a été testé et déclaré conforme aux limites applicables
à un appareil numérique de classe A, conformément à la section 15 des
règles de la FCC. Ces limites sont établies a n de fournir une protection
raisonnable contre les interférences dommageables lorsque l’appareil
est utilisé dans un environnement commercial. Cet équipement génère,
utilise et peut émettre une énergie de fréquence radio et, si installé et
utilisé non conformément aux instructions du manuel, peut provoquer
des interférences nuisibles aux communications radio. L'utilisation
de cet équipement dans une zone résidentielle est susceptible de
provoquer des interférences dommageables, auquel cas l'utilisateur
devra éliminer ces interférences à ses frais.
CAN ICES-005 (A)/NMB-005 (A)
AVIS DE LA FCC
Le luminaire est équipé d’un pilote de tension universelle de
120 à 277 V
(c’est-à-dire, 120 V, 208 V, 240 V ou 277 V).
CÂBLAGE PHASE VERS NEUTRE 120/277 V
1. Raccordez les fils de terre de l’alimentation (vert) de la boîte
arrière.
2. Raccordez l’alimentation neutre au fil neutre (blanc) du
luminaire.
3. Raccordez l’alimentation Vin au fil sous tension (noir) du
luminaire étiqueté commuté.
Insérez soigneusement tous les fils dans la chambre de câblage en
vous assurant qu’aucun fil n’est pincé.
CÂBLAGE PHASE VERS PHASE 208/240 V
1. Raccordez les fils de terre de l’alimentation (vert) de la boîte
arrière.
2. Raccordez l’alimentation L1 (phase) au fil neutre (blanc) du
luminaire.
3. Raccordez l’alimentation L2 (phase) au fil de phase (noir) du
luminaire étiqueté commuté.
Insérez soigneusement tous les fils dans la chambre de câblage en
vous assurant qu’aucun fil n’est pincé.
GRADATION
REMARQUE : Lorsque l’option de gradation 0-10V est utilisée,
l’interrupteur de puissance doit être réglé à 100%.
1. Si une gradation 0 à 10 V est utilisée, raccordez le fil de
gradation positif de l’alimentation au fil de gradation positif
violet du luminaire.
Capuchonnez le fil de gradation violet si la gradation n’est
pas utilisée.
2. Si une gradation 0 à 10 V est utilisée, raccordez le fil de
gradation négatif de l’alimentation au fil de gradation négatif
gris du luminaire.
Capuchonnez le câble de gradation gris si la gradation n’est
pas utilisée.
RACCORDEMENTS ÉLECTRIQUES
