CALICO DESIGNS 51200 User manual

Thank you for purchasing our Studio Designs, Inc.
Gracias por comprar nuestro mueble Studio Designs, Inc.
Merci d’avoir acheté un meuble Studio Designs, Inc.
LAPTOP CART
Model #51200 Chrome / Black Glass
Model #51200 Chrome / Clear Glass
Product Support Line:
866.942.0492
Ofce: 562.942.0492 Rev. 9.20.2011

p. 2
ASSEMBLY INSTRUCTIONS - IMPORTANT:
Carefully unpack & identify each component before attempting to assemble. Refer to parts list. Please take care
when assembling the unit and always set the parts on a clean, soft surface.
If you require any assistance with assembly, parts, or information on other products, please visit our website:
www.studiodesigns.com or call or write us.
WARNING!
Glass worksurface maximum weight capacity: 20 lbs/9.07 kg. Do not exceed this limit! Please use care and good
judgement when placing objects on glass surface.
INSTRUCCIONES PARA ARMAR - IMPORTANTE:
Desempaque cuidadosamente e identifique cada componente antes de tratar de empezar su ensambladura.
Verifique la lista de partes. Por favor tenga cuidado cuando arme la unidad y siempre coloque las piezas sobre una
superficie plana, suave y limpia.
Si necesita ayuda con el armado, partes o información sobre otros productos, viste por favor nuestra página en el
internet: www.studiodesigns.com o por favor lláme o escribanos.
¡AVISO!
La capacidad limite de peso sobre la superficie de vidrio es de: 20 lbs/9.07 kg. ¡No exceda este limite! Use
por favor cuidado y buen juicio antes de colocar objetos sobre la superficie de vidrio.
DIRECTIVES DE MONTAGE - IMPORTANT:
Avant de commencer l’assemblage, déballez délicatement toutes les pièces et repérez-les sur la liste des pièces.
Procédez avec soins durant l’assemblage et posez toujours les pièces sur une surface propre, douce et lisse.
Si vous avez besoin d’aide concernant l’assemblage ou les pièces, ainsi que des informations sur d’autres produits,
n’hésitez pas à nous ‘écrire ou nous appeler ou sur Internet: www.studiodesigns.com
ATTENTION!
Limite maximale de charge sur la surface de travail en verre: 20 lbs/9,07 kg. Ne depassez pas cette
limite! Précaution et bon sens sont de rigueur lorsque vous placez des objets sur une surface en verre.
Check screws, nuts and bolts periodically (or every 3 months). Tighten if necessary.
Revise los tornillos, tuercas y los pernos periódicamente (o cada 3 meses). Aprietelos si es necesario.
Révisez les vis, écrous et des boulons périodiquement (ou chaque 3 mois). Serrez s’il est nécessaire.

p. 3

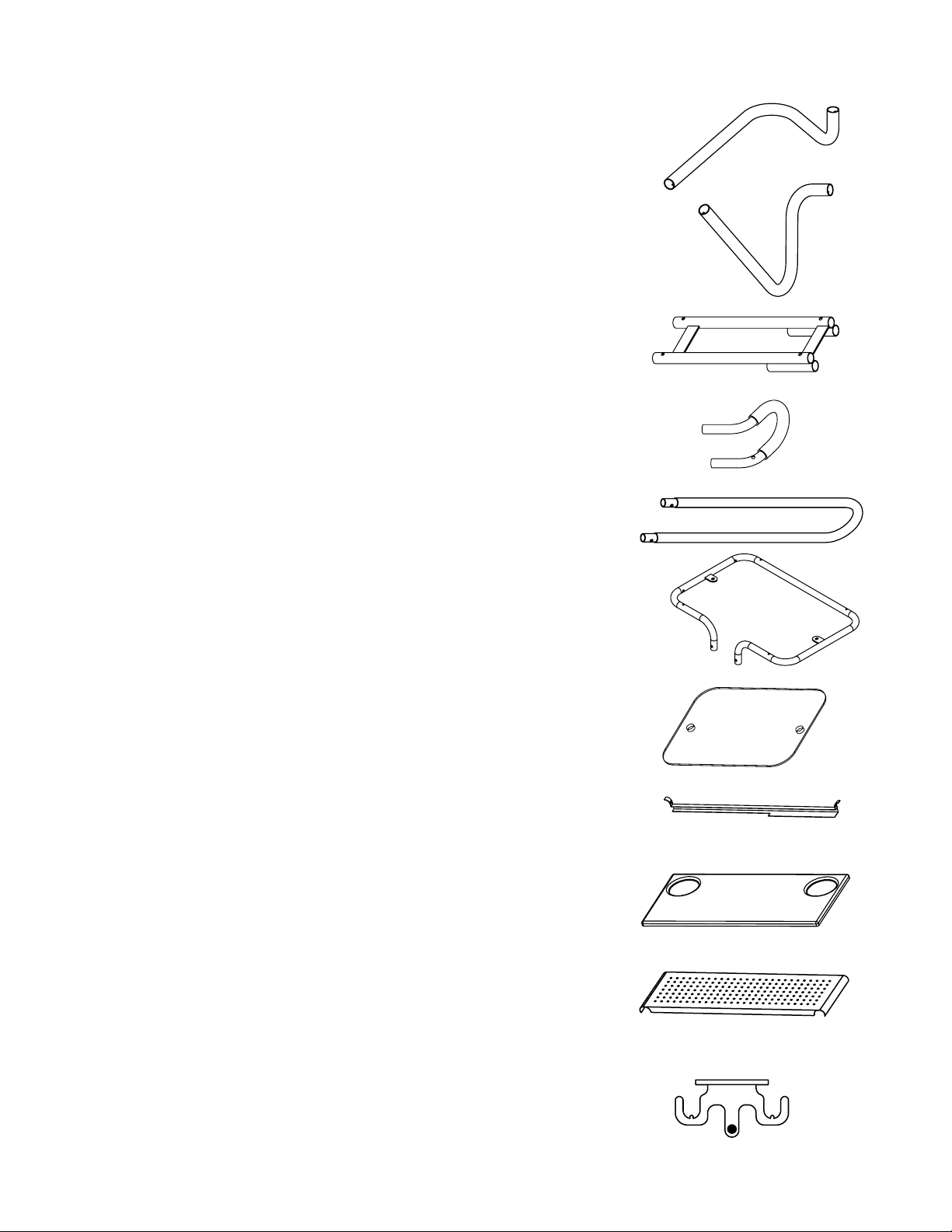

PARTS LIST/LISTA DE PARTES/LISTE DES PIÈCES DÈTACHÉES
DESCRIPTION/DESCRIPCIÓN/DESCRIPTION QUANTITY/CANTIDAD/QUANTITÉ
Left Leg 11.
Right Leg 12.
Main Frame 13
Handle 14
U Tube 15
Top Frame
Glass Top
1
1
6.
Mouse Pad Support 2
7.
Mouse Pad 1
8.
Bottom Shelf 1
9.
10.
11. Height Adjustment Lever 1

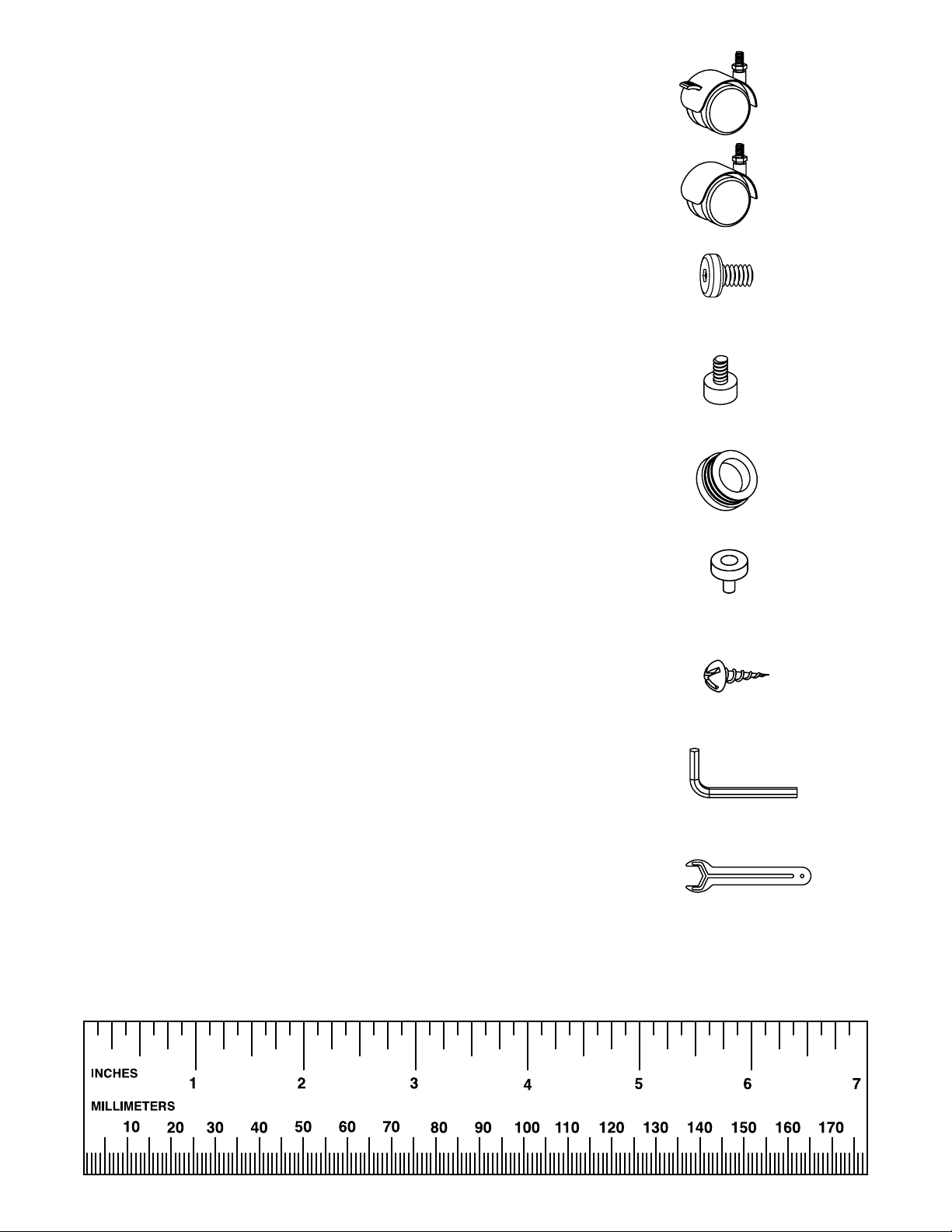

p. 4
Non-Locking Caster 2
Allen Bolt 8
13.
Stopper 2
14.
End Cap 2
15.
Glass Spacer 4
16.
Phillips Screw 4
17.
Allen Wrench 1
18.
Hex Wrench 1
19.
20.
Locking Caster 212.

p. 5
Step 1
14
14
3
4
1
16
16
2
12
12
13
13
• Insert End Caps (16) to Left Leg (1) and Right Leg (2).
• Insert Locking Casters (12) to bottom Holes of Left Leg (1) and Right Leg (2).
• Insert Non-Locking Casters (13) to bottom holes of Left Leg (1) and Right Leg (2).
• Attach Left Leg (1) and Right Leg (2) to Main Frame (3) using Allen Bolts (14).
(Tip: Twist the Leg Tube a little bit to match the screw holes before screwing these parts together.)
• Attach Handle (4) To Main Frame (3) Using Allen Bolts (14).

p. 6
Step 2
5
11
11
3HOOK
HOOK
THIRD HOLE
4
• Attach Height Adjustment Lever (11) to inside holes of Handle (4).
• Attach U Tube (5) to Main Frame (3), pull up U Tube and x the third hole on hook of Height
Adjustment Lever (11) for easier assembly later of the Top Frame.

p. 7

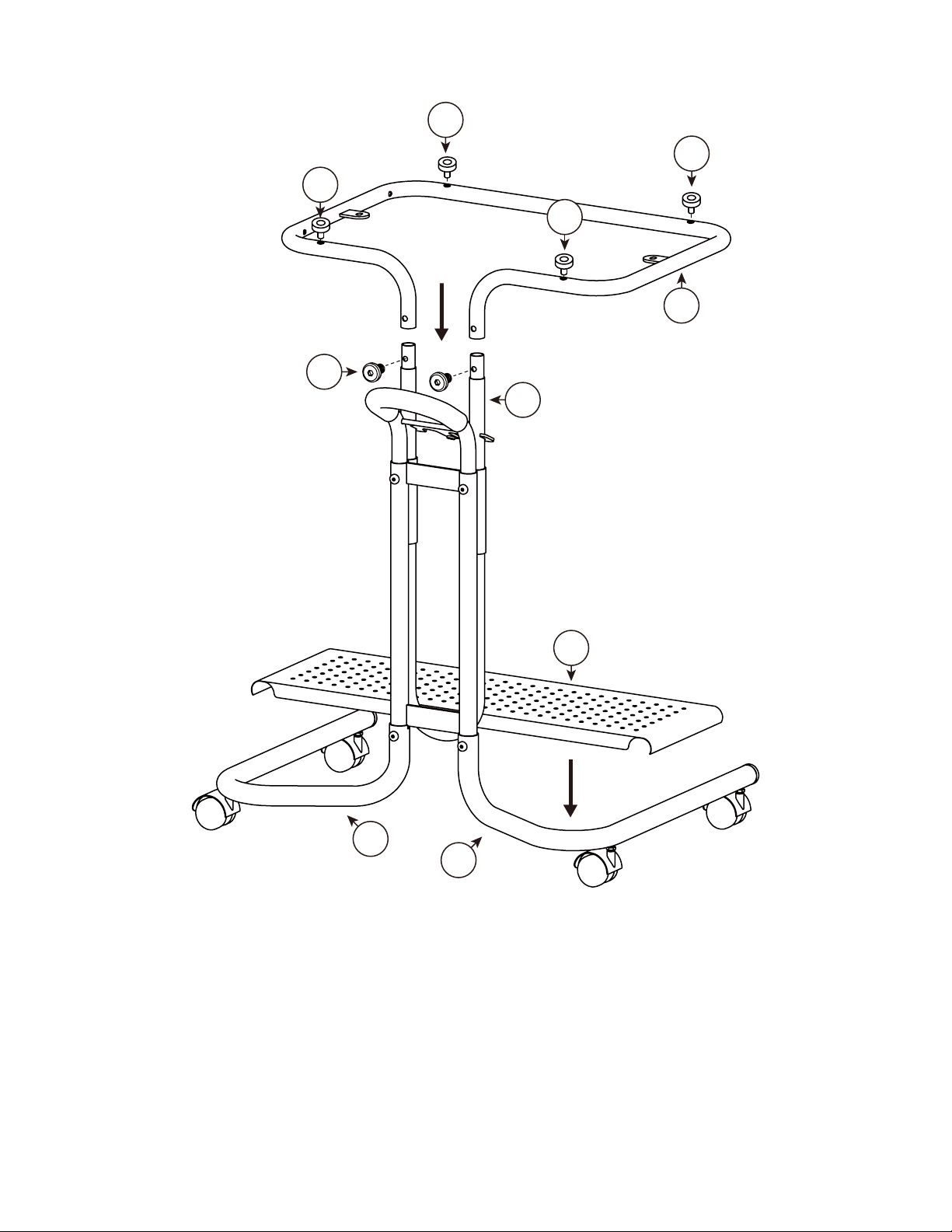

Step 3
17
17
17
17
6
14
10
5
2
1
• Attach Top Frame (6) to U Tube (5) using Allen Bolts (14).
• Attach Bottom Shelf (10) to Legs (1 & 2).
• Insert Glass Spacers (17) into holes of Top Frame (6).

p. 8

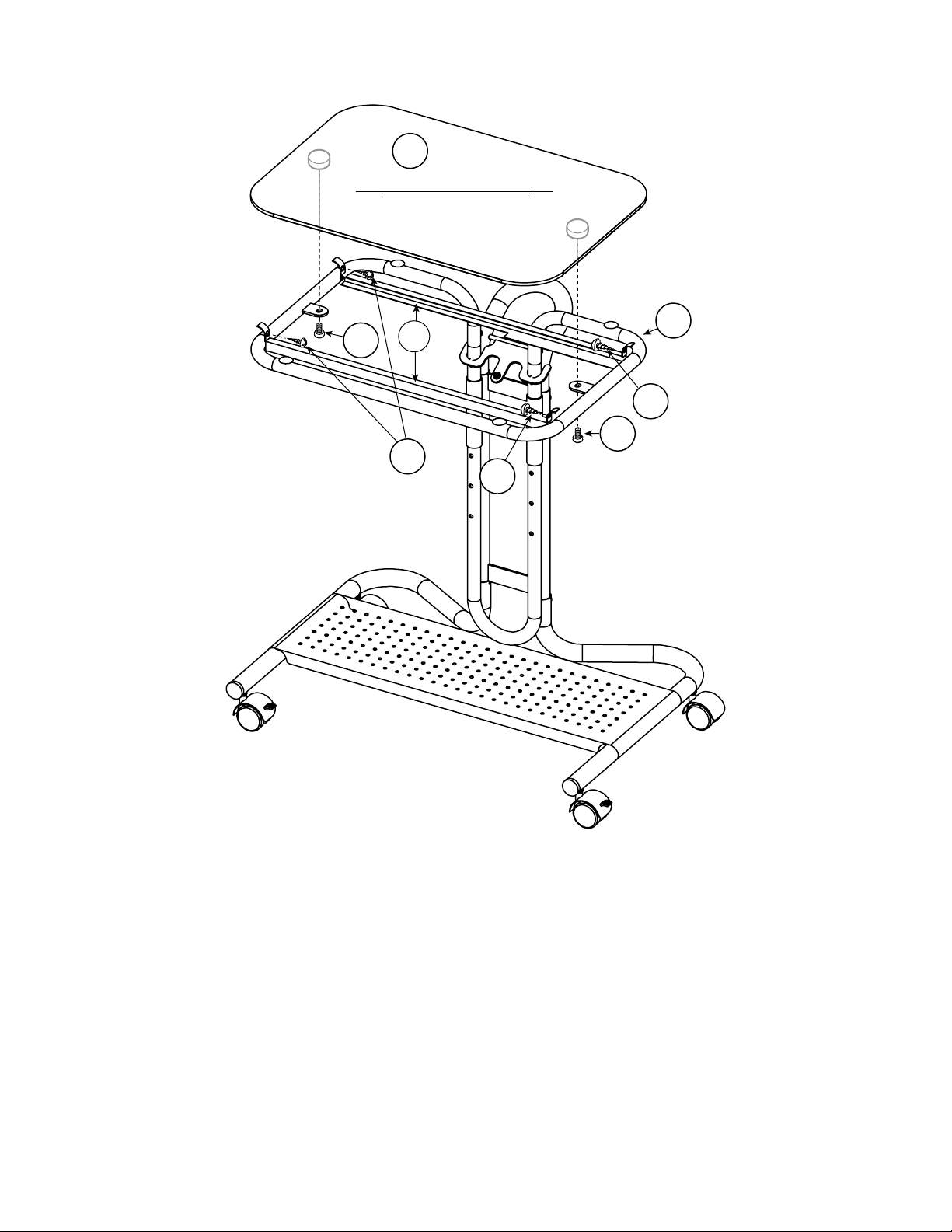

Step 4
8
6
14
7
14
18
18
18
•Attach Mouse Pad Support (8) to Top Frame (6) using Phillips Screws (18).
•Attach Glass Top (7) to Top Frame (6) using Allen Bolts (14).

p. 9
Step 5
9
15
15
• Slide Mouse Pad (9) onto Mouse Pad Supports (8).
• Screw Stoppers (15) to bottom holes of Mouse Pad (9).

p. 10
Step 6
To Raise And Lower Desktop :
• To Raise the desktop, steady the Laptop by placing your feet on the legs, then use two hands to grab the
desktop and pull up to the desired position.
• To lower the desktop, lightly pull the desktop up then lift up Height Adjustment Lever to allow the metal tube
to slide down easily and release desktop to the desired position.
