Videocitofono vivavoce touch screen
OPALE WIDE
MANUALE UTENTE

Pag. 2- Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. Pag. 3- Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Avvertenze generali
• Importanti istruzioni per la sicurezza delle persone: LEGGERE ATTENTAMENTE!
•L’installazione, la programmazione, la messa in servizio e la manutenzione devono essere eettuate
da personale qualificato ed esperto e nel pieno rispetto delle normative vigenti.
•Indossare indumenti e calzature antistatiche nel caso di intervento sulla scheda elettronica.
•Conservare queste avvertenze.
•Togliere sempre l’alimentazione elettrica durante le operazioni di manutenzione.
•Il prodotto deve essere destinato solo all’uso per il quale è stato espressamente studiato. Ogni altro
uso è da considerarsi pericoloso.
•Il costruttore non può comunque essere considerato responsabile per eventuali danni derivanti da
usi impropri, erronei ed irragionevoli.
SMALTIMENTO - Assicurarsi che il materiale d’imballaggio non venga disperso nell’ambiente, ma
smaltito seguendo le norme vigenti nel paese di utilizzo del prodotto.
Alla fine del ciclo di vita dell’apparecchio evitare che lo stesso venga disperso nell’ambiente. Lo
smaltimento dell’apparecchiatura deve essere eettuato rispettando le norme vigenti e privilegiando il
riciclaggio delle sue parti costituenti. Sui componenti, per cui è previsto lo smaltimento con riciclaggio,
sono riportati il simbolo e la sigla del materiale.
Riferimenti normativi - Il prodotto è conforme alle direttive di riferimento vigenti.
Descrizione
Videocitofono vivavoce intercomunicante da incasso.
Attenzione! Il tipo di configurazione dell’impianto, determina la presenza o assenza di alcune delle
funzioni o schermate illustrate in questo manuale.
Dierenze nelle funzionalità dei terminali in base al metodo di alimentazione
Funzione Alimentazione locale assente Alimentazione locale presente
Terminale inattivo Display spento Luminosità del display attenuata
Presenza nuovo
messaggio in segreteria Icona AUX1 • accesa icona lampeggiante
Presenza nuovo
messaggio da portiere
o in segreteria Icona AUX2 •• accesa Icona lampeggiante
Regolazione della
retroilluminazione del
display Comandi assenti Comandi presenti

Pag. 2- Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. Pag. 3- Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
①Accesso alle funzioni per l’intercomuni-
cazione.
②Accesso ai comandi ausiliari aggiuntivi.
③
Accesso all’elenco messaggi da portiere;
l’icona lampeggiante indica la presenza di
messaggi non letti.
Pulsante attivo solo in presenza di un centra-
lino di portineria.
④Attivazione segreteria videocitofonica.
⑤Setup dispositivo..
⑥
Attivazione apriporta automatico.
Il pulsante può essere abilitato dal menù
"Setup tecnico" a pagina 15.
⑦
Pulsante Panico; premuto per più di 2 se-
condi, invia al centralino una segnalazione
di “allarme panico” riportante il numero
dell’interno chiamante.
Pulsante attivo solo in presenza di un centra-
lino di portineria.
⑧Microfono
⑨
Visualizza immagine da posto esterno.
Se previsto, la pressione ripetuta del pulsante
mostra in sequenza i posti esterni abilitati.
⑩Risponde a una chiamata in entrata o termina
una chiamata in corso.
⑪
Comando ausiliario •; può essere pro-
grammato per accendere una luce o aprire
una porta.
⑫
Comando ausiliario ••; può essere program-
mato per accendere una luce, aprire una
porta o (se presente) per chiamare il Portiere.
⑬Apriporta; apre l’elettroserratura associata al
posto esterno visualizzato.
⑭Esclusione delle suonerie di chiamata.
LED rosso = suonerie OFF
Martedi 13 Settembre 2012
12:45
① ④
⑧
⑤
⑥
⑦
⑬
⑭⑨
⑪⑫
②
③
⑩

Pag. 4- Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. Pag. 5- Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

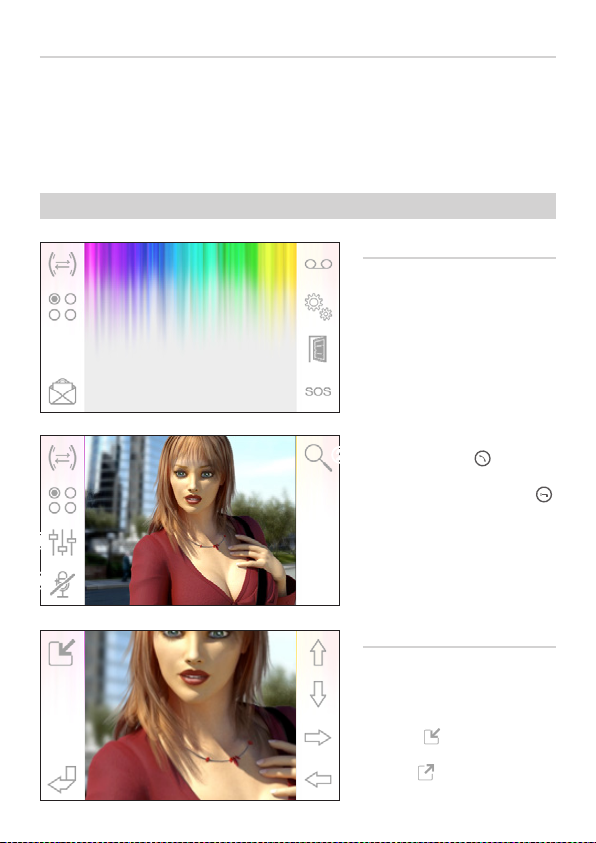

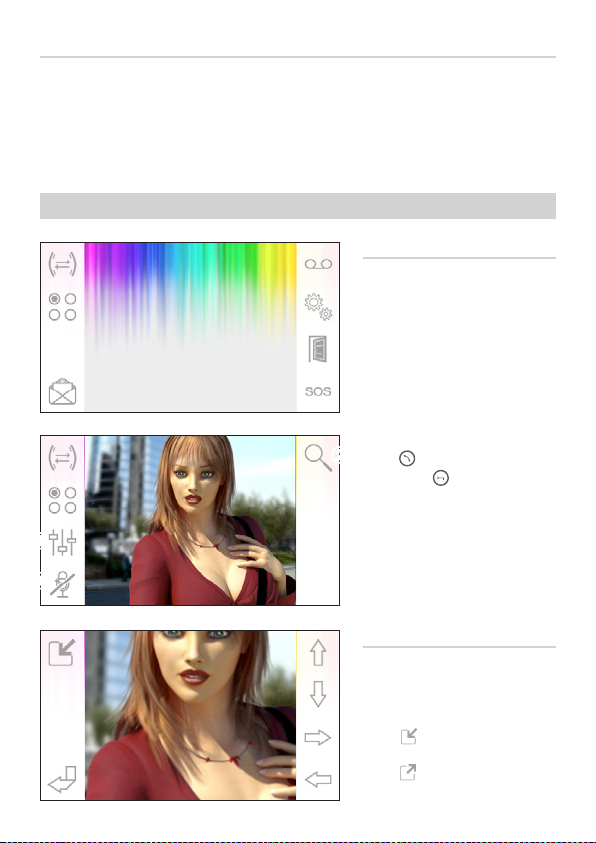

FUNZIONI BASE
Rispondere ad una chiamata
In caso di chiamata, la schermata
principale 1viene automaticamente
sostituita dalla schermata 2che mo-
stra l’immagine del chiamante ripreso
dal posto videocitofonico esterno.
Rispondere alla chiamata entrante
premendo il pulsante .
Aprire la porta del posto esterno
visualizzato premendo il pulsante .
A Chiusura audio verso il chiamante
(funzione mute)
Rispondendo alla chiamata si avranno
a disposizione i seguenti comandi.
Zoom
Il pulsante Bconsente di ingrandire
l’immagine visualizzata.
Premere le frecce direzionali per trova-
re l’inquadratura desiderata.
Il pulsante riporta l’immagine a
pieno schermo.
Il pulsante torna all’inquadratura e
ingrandimento precedenti.
Manutenzione ed utilizzo del Terminale
•Non utilizzare utensili, penne o altri strumenti appuntiti che potrebbero danneggiare il display e
comprometterne il funzionamento.
•Non esporre lo schermo LCD alla luce diretta del sole.
•Per la pulizia utilizzare solo panni morbidi ed asciutti oppure leggermente inumiditi con acqua. Per
evitare l’attivazione accidentale del terminale usare un panno di circa 5 mm di spessore. Non utilizzare
alcun tipo di prodotto chimico.
Martedi 13 Settembre 2012
12:45
1
2
3
1
B
C

Intercom 01
Intercom 02
Intercom 03
Intercom 04
Intercom 05
Intercom 06
Intercom 07
Intercom 08
Intercom 09
Intercom 10
Pag. 4- Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. Pag. 5- Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

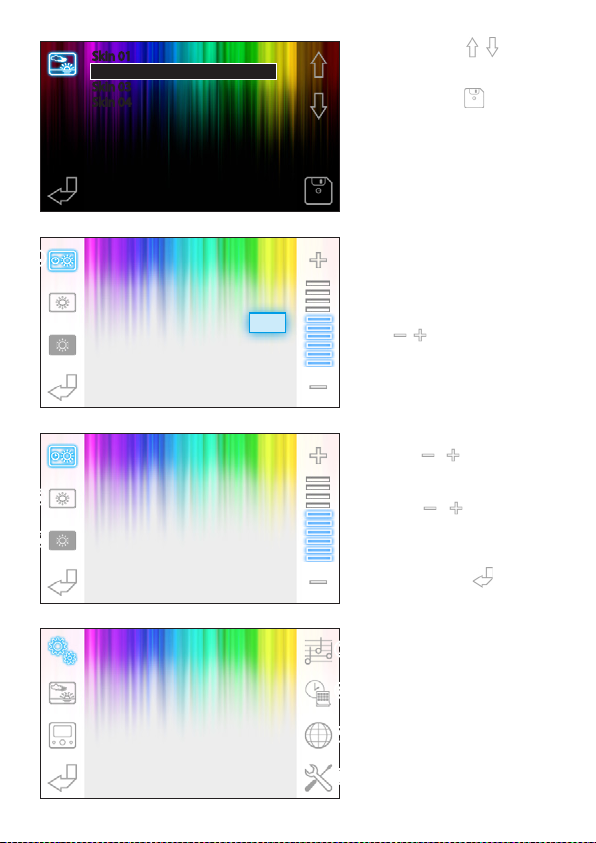

Regolazioni video
Il pulsante Cconsente di accedere
alle regolazioni video.
Scegliere la funzione ( )
e utilizzare i pulsanti per re-
golarla.
Luminosità
Contrasto
Colore
Trasferire una chiamata
verso altri interni
Funzione attiva solo se previsto dalla
configurazione dell’impianto.
Con una comunicazione attiva premere
il pulsante D, apparirà un elenco degli
interni verso i quali è possibile deviare
la chiamata.
Selezionare l’interno desiderato usan-
do i pulsanti ; premere OK, at-
tendere risposta dall’interno chiamato;
per trasferire la chiamata chiudere la
comunicazione con il pulsante .
Intercomunicazione
Funzione attiva solo se previsto dalla
configurazione dell’impianto.
Eettuare una chiamata verso
altri interni
Senza alcuna comunicazione attiva,
premere il pulsante E, apparirà un
elenco degli interni chiamabili.
Martedi 13 Settembre 2012
12:45
4
7
6
D
5
E

Intercom 01
Intercom 02
Intercom 03
Intercom 04
Intercom 05
Intercom 06
Intercom 07
Intercom 08
Intercom 09
Intercom 10
I n t e p c o m 0 5
Intercom 01
Intercom 02
Intercom 03
Intercom 04
Intercom 05
Intercom 06
Intercom 07
Intercom 08
Intercom 09
Intercom 10
Pag. 6- Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. Pag. 7- Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

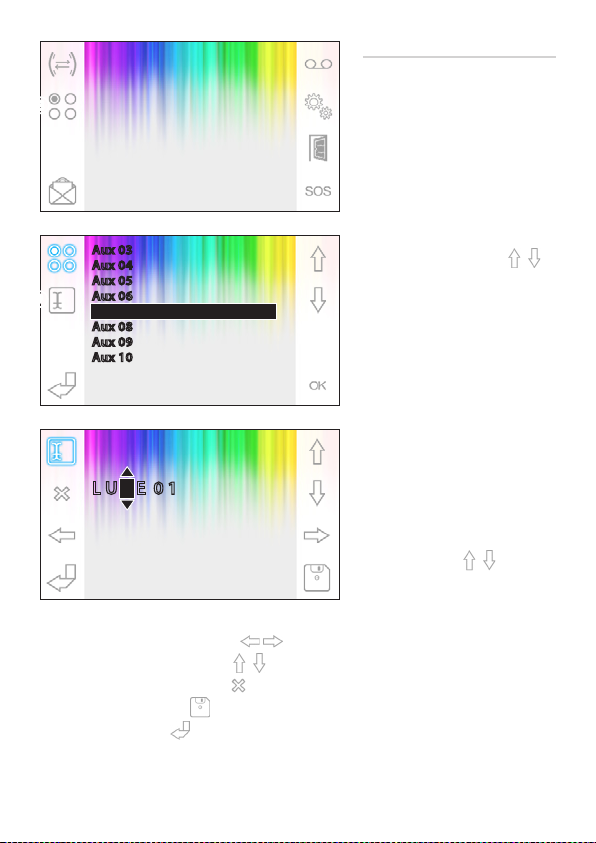

Assegnare un nome ad un
Interno
Per semplificare il riconoscimento
degli interni è possibile assegnare a
ciascuno di essi un nome.
Dalla finestra principale 9selezionare
il pulsante 6.
Selezionare l’interno al quale si vuole
cambiare il nome, utilizzando i pulsanti
e premere il pulsante G.
Selezionare la lettera da cambiare
con .
Selezionare la lettera desiderata con
.
Cancellare la lettera selezionata con
.
Salvare il nome ottenuto con .
Uscire senza salvare con .
Selezionare l’interno desiderato usan-
do i pulsanti ; premere OK.
Appena il chiamato risponde la comu-
nicazione audio tra interni è stabilita.
Martedi 13 Settembre 2012
12:45
F
G
9
⓾
⓫
8

Aux 03
Aux 04
Aux 05
Aux 06
Aux 07
Aux 08
Aux 09
Aux 10
Pag. 6- Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. Pag. 7- Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Comandi ausiliari
Funzione attiva solo se previsto dalla
configurazione dell’impianto.
Attivare un comando ausiliario
Con o senza comunicazione attiva
premere il pulsante H.
Selezionare il comando ausiliario da
attivare usando i pulsanti e
premere OK.
Assegnare un nome ad un
comando ausiliario
Per semplificare il riconoscimento dei
comandi ausiliari è possibile assegnare
a ciascuno di essi un nome.
Selezionare il comando ausiliario al
quale si vuole cambiare il nome, uti-
lizzando i pulsanti e premere
il pulsante I.
Selezionare la lettera da cambiare con .
Selezionare la lettera desiderata con .
Cancellare la lettera selezionata con .
Salvare il nome ottenuto con .
Uscire senza salvare con .
Martedi 13 Settembre 2012
12:45
L U C E 0 1
H
⓬
⓭
⓮
I

> 12-09-2012 – 19:30 – Port. EST
11-09-2012 – 18:30 – Port. EST
10-09-2012 – 17:30 – Port. EST
08-09-2012 – 19:55 – Port. WEST
Pag. 8- Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. Pag. 9- Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
FUNZIONI AVANZATE
Comunicazioni con la
portineria
Chiamata al Portiere
Se l’impianto video/citofonico prevede
la presenza di un centralino di portine-
ria, il pulsante Apuò essere utilizzato
per chiamare la portineria.
Elenco chiamate da portiere
L’icona Blampeggiante, indica la
presenza di chiamate senza risposta
(non lette) eettuate dalla portineria
verso il nostro interno. Premere l’icona
per accedere all’elenco chiamate.
La schermata presenta un elenco
delle chiamate in ordine cronologico
partendo dalla più recente.
I messaggi non visionati sono contras-
segnati dalla freccia (>).
Usare i pulsanti per sele-
zionare uno dei messaggi in elenco.
Usare il pulsante per cancellare il
messaggio selezionato.
Martedi 13 Settembre 2012
12:45
A
1
2
3
B

C
> 12-09-2012 – 14:30
> 11-09-2012 – 12:30
10-09-2012 – 16:30
Pag. 8- Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. Pag. 9- Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
La segreteria videocitofonica
Opale Wide consente di registrare
un messaggio audio che può venire
riprodotto dal posto esterno in caso
di assenza. Il chiamante, in risposta,
potrà lasciare un videomessaggio
(riportante data e ora della chiamata)
in una videosegreteria consultabile
al rientro.
Attivare la segreteria
Premere e mantenere premuto il
pulsante Ce attendere il segnale
acustico.
Segreteria non attiva.
Segreteria attiva.
Consultare la segreteria
videocitofonica
La presenza di messaggi videocito-
fonici non letti in segreteria è rivelata
dall’icona lampeggiante sulla
schermata principale.
Segreteria non attiva + messaggi
non letti.
(lampeggiante) Segreteria attiva
+ messaggi non letti.
Premere il pulsante Cper accedere all’elenco dei messaggi di segreteria.
L’elenco mostra i messaggi registrati in ordine cronologico, partendo dal più recente.
I messaggi non visionati sono contrassegnati dalla freccia (>).
Premere per selezionare un messaggio.
Premere per riprodurre il messaggio.
Premere per cancellare il messaggio.
Martedi 13 Settembre 2012
12:45
Martedi 13 Settembre 2012
12:45
4
5
6

> 12-09-2012 – 14:30
> 11-09-2012 – 12:30
10-09-2012 – 16:30
> 12-09-2012 – 14:30
> 11-09-2012 – 12:30
10-09-2012 – 16:30
D
E
Pag. 10 - Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. Pag. 11 - Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Nella finestra di visualizzazione dei
messaggi, sono presenti i seguenti
comandi.
Premere per andare al
messaggio precedente o successivo.
Premere /per mettere in pausa
o riprodurre il messaggio.
Premere per cancellare il mes-
saggio.
Registrare un messaggio di
segreteria
Premere il pulsante Dper accedere
alla schermata che contiene i coman-
di necessari per registrare e riascoltare
il messaggio.
Premere per avviare la registra-
zione del messaggio.
Premere per interrompere la re-
gistrazione o l’ascolto del messaggio.
Premere per ascoltare il messag-
gio registrato.
Una volta registrato il messaggio
desiderato, premere il pulsante
per tornare alla finestra precedente.
Il pulsante Epermette di decidere
se il messaggio di segreteria appena
registrato debba essere riprodotto in
caso di chiamata senza risposta.
Riproduzione messaggio di
segreteria ON.
Riproduzione messaggio di
segreteria OFF.
Martedi 13 Settembre 2012
12:45
7
8
9
⓾

- - : - -- - : - -
Pag. 10 - Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. Pag. 11 - Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Per attivare la segreteria videocitofonica (con o senza riproduzione del messaggio) premere e mantenere
premuto il pulsante C sulla schermata principale 4.
Segreteria non attiva - Segreteria attiva
Nota: La segreteria può contenere un massimo di 10 messaggi, l’undicesimo messaggio sovra-
scriverà il più vecchio.
Attivazione apriporta
automatico
Premere e mantenere premuto il
pulsante Fe attendere il segnale
acustico.
Apriporta non attivo.
Apriporta attivo.
Programmazione settimanale
Premere brevemente il pulsante Fper
accedere alla schermata che contiene
i comandi necessari alla programma-
zione settimanale della funzione.
Usare i pulsanti per selezio-
nare la voce da cambiare.
Usare i pulsanti per modificare
la voce.
Apriporta automatico
Il pulsante può essere abilitato dal menù "Setup tecnico" a pagina 11.
Questa funzione risulta particolarmente utile per gli studi professionali poichè consente l’apertura
automatica dell’ingresso, nel momento in cui viene premuto il pulsante di chiamata sul posto esterno.
Opale Wide consente la programmazione settimaniale dell’apriporta automatico.
Martedi 13 Settembre 2012
12:45
OFFLunedì
⓬
⓫
F

17 : 0008 : 00
A
B
C
Pag. 12 - Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. Pag. 13 - Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Copiare la programmazione di
un giorno ai giorni seguenti
Dopo avere programmato l’apriporta
per un giorno (per esempio lunedì),
premere il pulsante 7per copiare la
programmazione al giorno seguente.
Usare il pulsante per salvare.
SETUP DISPOSITIVO
Impostazioni generali
Dalla schermata principale, premere
sull’icona 1.
Scegliere uno sfondo per
l’interfaccia
Premere il pulsante Bper accedere
alla schermata che contiene l’elenco
degli sfondi disponibili.
ONLunedì
Martedi 13 Settembre 2012
12:45
Martedi 13 Settembre 2012
12:45
G
⓭
1
2

Skin 01
Skin 02
Skin 03
Skin 04
18”
Pag. 12 - Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. Pag. 13 - Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Premere i pulsanti per visio-
nare gli sfondi disponibili.
Premere il pulsante per salvare la
configurazione.
Regolazione luminosità display
Premere il pulsante Cper accedere
all’elenco delle opzioni di regolazione
del display.
Premere il pulsante De usare i pul-
santi per determinare il tempo
di inattività del terminale, trascorso il
quale il display entra in modalità stand-
by (luminosità attenuata).
Selezionare il pulsante Ee usare
i pulsanti per regolare la
luminosità del display.
Selezionare il pulsante Fe usare
i pulsanti per regolare la
luminosità del display quando il ter-
minale si trova in modalità stand-by
(luminosità attenuata).
Premere il pulsante per tornare
alla schermata principale.
Scegliere una melodia per le
chiamate
Premere il pulsante Gper accedere
alle opzioni di configurazione delle
melodie.
Martedi 13 Settembre 2012
12:45
3
4
5
6
G
H
I
J
D
E
F

06 / 02 / 2012 D / M / Y
11 : 25 12 h
SET
Pag. 14 - Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. Pag. 15 - Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Premere i pulsanti per sceglie-
re la tipologia di chiamata alla quale
associare una melodia.
Premere il pulsante per ascoltare
la melodia associata alla chiamata.
Premere il pulsante SET per modificare
la configurazione corrente.
Premere i pulsanti per sceglie-
re l’opzione da modificare.
Premere i pulsanti per modi-
ficare l’opzione selezionata.
Premere il pulsante per ascol-
tare una anteprima delle modifiche
apportate.
Premere il pulsante per salvare la
configurazione composta.
Impostare data e ora
Premere il pulsante Hper accedere
alle opzioni di configurazione della data
e ora del terminale.
Usare i pulsanti per selezio-
nare la voce da cambiare.
Usare i pulsanti per modificare
la voce.
Usare il pulsante per salvare.
Impostare la lingua
dell’interfaccia
Premere il pulsante I.
Usare i pulsanti per scegliere
la lingua desiderata.
Premere il pulsante per salvare.
Esterno
Pianerottolo
Portiere
Intercom
Beep pulsanti
Esterno
Melodia
Volume
N° Squilli
Italiano
English
Deutsch
Français
Español
Português
01
09
05
8
9
⓾
7

K
L
M
O
N
P
Pag. 14 - Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. Pag. 15 - Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

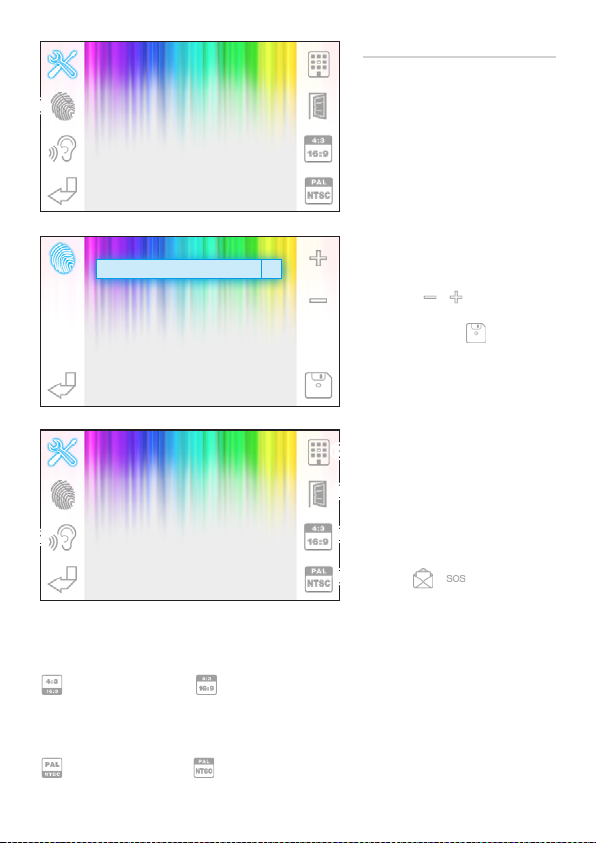

Setup tecnico
Accesso riservato a personale qua-
lificato
Premere il pulsante Jper accedere
alle opzioni di configurazione tecnica
del terminale.
Al centro dello schermo vengono
visualizzate una serie di informazioni
tecniche relative al terminale.
Regolare la sensibilità del
touchscreen
Selezionare il pulsante Ke usare
i pulsanti per regolare la
sensibilità del touchscreen.
Premere il pulsante per salvare.
Altre funzioni del menù tecnico
Attivando il pulsante L, si abilita la
risposta automatica alle chiamate
intercomunicanti provenienti da altri
interni.
Attivando il pulsante M, in impianti
dotati di centralino di portineria, sul
menù principale vengono visualizzati
i pulsanti e .
Attivando il pulsante N, si abilita la presenza del pulsante apriporta automatico nella schermata di
apertura. Il pulsante O, permette di scegliere la dimensione di visualizzazione dell’immagine
sullo schermo.
Dimensione 4:3 attiva. - Dimensione 16:9 attiva.
In caso di chiamata da posto esterno, l’immagine del chiamante viene mostrata in formato 16:9
nascondendo i pulsanti di comando che riappaiono toccando lo schermo.
Il pulsante P, permette di selezionare lo standard del segnale video dell’ impianto tra PAL e NTSC.
Standard PAL attivato - Standard NTSC attivato.
Sens
Bus version: 0.10
SW version: 2.06
HW version: 1.00
Serial Number: F347820083A
01
Bus version: 0.10
SW version: 2.06
HW version: 1.00
Serial Number: F347820083A
⓫
⓬
⓭

CAME S.p.A.
Via Martiri Della Libertà, 15
31030 Dosson di Casier - Treviso - Italy
tel. [phone] - fax. [phone]
Pag. 16 - Manuale FB00710 -IT - ver. 1- 07/2017 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

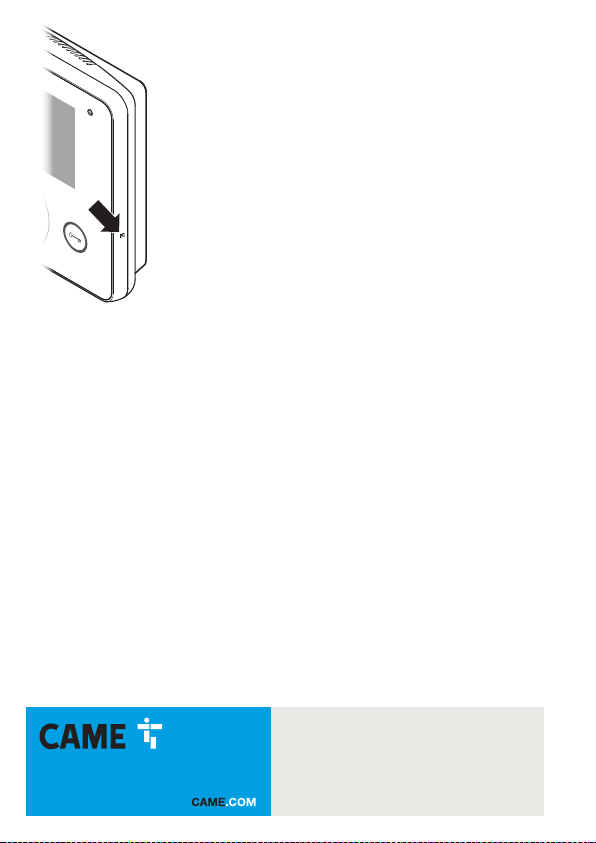

Reset dispositivo
Ogni volta che anomalie di funzionamento, interventi e altre ragioni tecniche
richiedono il reset dell’apparecchio, premere leggermente il pulsante collo-
cato all’interno dell’apertura posta sul lato destro del dispositivo (vedi figura).
Nota: Questa operazione NON comporta la cancellazione di eventuali
programmazioni che saranno ripristinate, al riavvio dell’apparecchio.

Tuesday 13 September 2012
12:45
Hands-free touch-screen video receiver
OPALE WIDE
USER MANUAL
EN
English
FB00710-EN

Page 2- Manual FB00710-EN - ver. 1- 07/2017 - © Came S.p.A. - The contents of this manual may be changed, at any time, and without notice. Page 3- Manual FB00710-EN - ver. 1- 07/2017 - © Came S.p.A. - The contents of this manual may be changed, at any time, and without notice.
General precautions
• Important safety instructions: READ CAREFULLY!
•Installation, programming, commissioning and maintenance must only be carried out by expert
qualified technicians in full compliance with the regulations in force.
•Wear anti-static shoes and clothing if working on the electronic circuit board.
•Keep this precaution information.
•Always disconnect the power supply during any maintenance work.
•The product must only be used for the purpose for which it was expressly designed. Any other use
is to be considered dangerous.
•The manufacturer declines all liability for any damage as a result of improper, incorrect or unrea-
sonable use.
- This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference and (2) this device must accept any
interference received, including interference that may cause undesired operation.
This product complies with the relevant directives in force.
Decommissioning and disposal. Dispose of the packaging and the device at the end of its life
cycle responsibly, in compliance with the laws in force in the country where the product is used. The
recyclable components are marked with a symbol and the material’s ID marker.
THE DATA AND INFORMATION SHOWN IN THIS MANUAL ARE TO BE CONSIDERED AS SUBJECT TO
CHANGE AT ANY TIME AND WITHOUT THE NEED FOR ANY ADVANCE WARNING. MEASUREMENTS,
UNLESS OTHERWISE INDICATED, ARE IN MILLIMETRES.
Description
Recessed hands-free intercommunicating video receiver.
Note: The type of system set-up determines whether various functions or screens shown in this
manual are available.
Dierences in functions of terminals depending on type of power supply
Function No local power supply Local power supply
Inactive terminal Display o Brightness of display dimmed
New message on voice
mail Icon AUX1 • on icon flashing
New message from
concierge or on voice
mail Icon AUX2 •• on icon flashing
Adjusting display
backlighting No commands Commands

① ④
⑧
⑤
⑥
⑦
⑬
⑭⑨
⑪⑫
②
③
⑩
Page 2- Manual FB00710-EN - ver. 1- 07/2017 - © Came S.p.A. - The contents of this manual may be changed, at any time, and without notice. Page 3- Manual FB00710-EN - ver. 1- 07/2017 - © Came S.p.A. - The contents of this manual may be changed, at any time, and without notice.
①Access to intercom functions.
②Access to additional auxiliary commands.
③
Access to list of messages from concierge;
the flashing icon means there are unread
messages.
Button active only where there is a con-
cierge's switchboard.
④Activation of video voice mail.
⑤Device set-up.
⑥
Activation of automatic door release.
The button can be activated from the "Techni-
cal set-up" menu on page 15.
⑦
Panic Button; if pressed for more than 2
seconds it sends the switchboard a "panic
alarm" warning showing the number of the
receiver making the call.
Button active only where there is a con-
cierge's switchboard.
⑧Microphone
⑨
Display images from entry panel.
If provided, repeatedly pressing the but-
ton displays the activated entry panels in
sequence.
⑩Respond to an incoming call or end a call
in progress.
⑪Auxiliary command •; can be programmed to
switch on a light or open a door.
⑫
Auxiliary command ••; can be programmed
to switch on a light, open a door, or (if present)
to call the concierge.
⑬Door release; open the solenoid lock associ-
ated with the entry panel displayed.
⑭Call ringtones o.
Red LED = ringtones OFF
Tuesday 13 September 2012
12:45

1
2
3
1
B
C
Page 4- Manual FB00710-EN - ver. 1- 07/2017 - © Came S.p.A. - The contents of this manual may be changed, at any time, and without notice. Page 5- Manual FB00710-EN - ver. 1- 07/2017 - © Came S.p.A. - The contents of this manual may be changed, at any time, and without notice.
Maintenance and use of the Terminal
•Do not use tools, pens or other pointed objects that could damage the screen and compromise its
operation.
•Do not expose the LCD screen to direct sunlight.
•Use only a dry soft cloth, or one slightly moistened with water, to clean the device. To avoid accidentally
activating the terminal, use a cleaning cloth approx. 5 mm thick. Never use any chemical products.
Zoom
Button Blets you enlarge the image
displayed.
Press the arrow keys to get the shot
you want.
Button restores the image to full
screen.
Button takes you back to previous
frame and zoom level.
Answer the incoming call by pressing
button .
Press button to open the door of
the entry panel displayed.
A Close audio contact with the caller
(mute function)
When you answer the call, the follow-
ing commands will be available.
Answering a call
In the event of a call, the main screen
1is automatically replaced by screen
2which shows the image of the caller
taken by the video entry panel.
STANDARD FUNCTIONS
Tuesday 13 September 2012
12:45
