Fb00840M04
Cronotermostato Wi-Fi touch screen da parete
TH/550 Wi-Fi
MANUALE DI INSTALLAZIONE ED USO

Pag. 2- Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Avvertenze generali
-Importanti istruzioni per la sicurezza delle persone: LEGGERE ATTENTAMENTE!
-L’installazione, la programmazione, la messa in servizio e la manutenzione devono essere eettuate
da personale qualificato ed esperto e nel pieno rispetto delle normative vigenti.
-L’installatore deve assicurarsi che le informazioni per l’utente, dove previste, siano presenti e
vengano consegnate.
-Indossare indumenti e calzature antistatiche nel caso di intervento sulla scheda elettronica.
-Non ostruire le aperture o fessure di ventilazione o di smaltimento di calore.
-Conservare queste avvertenze.
-Prima di eettuare qualunque operazione di manutenzione, togliere l’alimentazione ai dispositivi.
-Gli apparecchi dovranno essere destinati unicamente all’uso per il quali sono stati espressamente
concepiti.
-Il costruttore non può comunque essere considerato responsabile per eventuali danni derivanti da
usi impropri, erronei ed irragionevoli.
SMALTIMENTO - Assicurarsi che il materiale d’imballaggio non venga disperso nell’ambiente, ma
smaltito seguendo le norme vigenti nel paese di utilizzo del prodotto.
Alla fine del ciclo di vita dell’apparecchio evitare che lo stesso venga disperso nell’ambiente. Lo
smaltimento dell’apparecchiatura deve essere eettuato rispettando le norme vigenti e privilegian-
do il riciclaggio delle sue parti costituenti. Sui componenti, per cui è previsto lo smaltimento con
riciclaggio, sono riportati il simbolo e la sigla del materiale.
Riferimenti normativi - Il prodotto è conforme alle direttive di riferimento vigenti.

Pag. 3- Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
①Trasmissione o ricezione dati
in corso
②Zona termica in modalità Manuale
②Zona termica in modalità Manuale
a tempo
③Zona termica in modalità Jolly
④Zona termica
esclusa dal controllo
⑤Blocco schermo abilitato
⑥Impianto in modalità antigelo
⑦Impianto spento
⑧Impianto in modalità raresca-
mento
⑨Impianto in modalità riscalda-
mento
⑩Caldaia in funzione
⑪Rarescatore in funzione
⑫Diagramma ore/temperature T1, T2, T3
⑬Pulsante per cambiare la modalità
della zona termica
⑭Pulsante per accedere al setup
del dispositivo
⑮Pulsanti per la navigazione
⑯Giorni della settimana; evidenziato è il
giorno visualizzato sul diagramma
Descrizione dispositivo
②① ③ ⑥ ⑦ ⑧ ⑨
⑩
⑯
⑪
⑫
⑬⑭
⑮
④ ⑤
T1
T2
T3

A
B
C
OFF
230 V~
50 Hz
OFF
Pag. 4- Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Operazioni preliminari
Il dispositivo deve essere installato in po-
sizione idonea a rilevare correttamente la
temperatura dell’ambiente, possibilmente
in una parete interna, evitando l’installa-
zione in nicchie, dietro a porte, a tende o
vicino a sorgenti di calore.
Verificare che la posizione prescelta
per l'installazione sia raggiungibile dal
segnale Wi-Fi (per esempio con l'aiuto di
uno smartphone).
Installazione
Installazione a parete

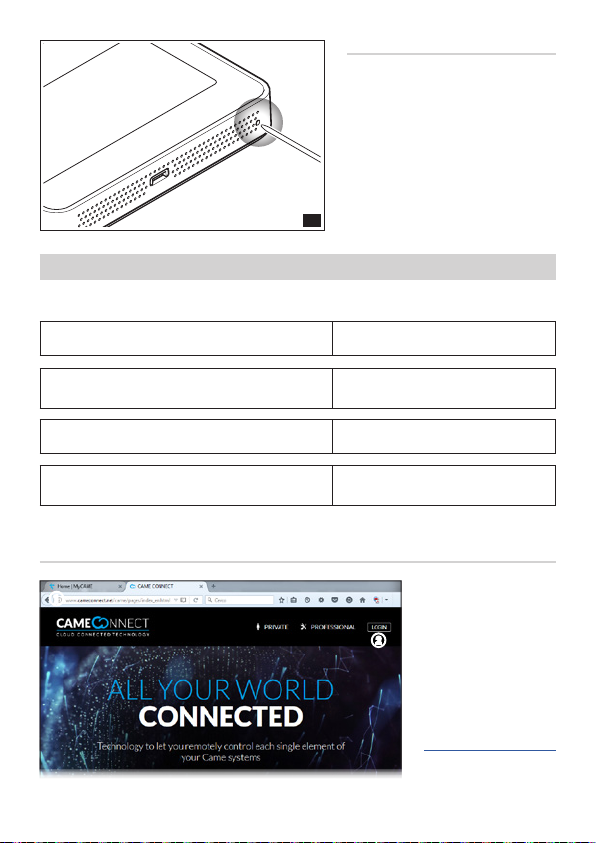

-Aprire il dispositivo premendo il pulsante
posto sul fondo Bcon un piccolo
cacciavite.
-Annotare il keycode impresso sull'eti-
chetta presente all'interno del disposi-
tivo utile alla successiva registrazione al
servizio CAMEConnect.
ATTENZIONE. L'accesso alla morsettiera
di collegamento è consentito soltanto a
personale tecnico qualificato.
-Togliere il coprimorsetti e fissare il
fondo alla parete o su scatola da in-
casso C utilizzando le viti ed i tasselli
in dotazione.
ATTENZIONE. installare il dispositivo su
superfici piane, evitando la chiusura
eccessiva delle viti.

N L
M
N L
OFF
230 V~
50 Hz
OFF
OFF
230 V~
50 Hz
OFF
D
E
F
Pag. 5- Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Collegamenti elettrici
I collegamenti vanno eettuati in funzione
del tipo di apparecchiatura comandata dal
cronotermostato.
LEGENDA
Conduttori di alimentazione da rete
N = neutro – L = fase
Contatti del relé
NC = contatto normalmente chiuso
C = comune
NO = contatto normalmente aperto
NOTA. In caso di mancanza di alimenta-
zione, il relè rimane nello stato precedente
la caduta di tensione.
Carichi
U1 = bruciatore, pompa di circolazione,
elettrovalvola, ecc.
U2 = valvola motorizzata
NOTA. Prima di procedere al collegamen-
to, fare riferimento alla documentazione
tecnica del dispositivo da comandare.
VALVOLA
CARICO
U1
APERTA
CHIUSA
U2
Dopo avere eseguito i collegamenti elet-
trici riposizionare il coprimorsetti e richiu-
dere l’apparecchio F facendo attenzione
ad inserire i ganci nelle rispettive sedi.

G
Pag. 6- Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Messa in servizio
Per eseguire la messa in servizio del dispositivo è necessario essere in possesso dei seguenti dati:
Nome della rete Wi-Fi (SSID) ...................................................
Livello di protezione della rete WiFi del router
(WPA/WPA2-PSK, WEP, NON PROTETTA) ...................................................
Password di accesso alla rete Wi-Fi ...................................................
Key code del cronotermostato (stampato nell'etichetta
presente all'interno del corpo del dispositivo) ...................................................
Per utilizzare l'applicazio-
ne (THermo), che permet-
te di gestire il dispositivo
da smartphone o tablet,
è necessario creare il
proprio account nel sito
CAMEConnect.
Digitare sul proprio
browser 1 l'indirizzo
www.cameconnect.net
e procedere al login 2.
Reset dispositivo
In caso di necessità premere leggermente
il pulsante collocato all’interno dell’a-
pertura indicata in figura G; rilasciare
il pulsante appena lo schermo si oscura
e attendere qualche secondo prima di
riprendere l’uso normale del dispositivo.
NOTA.Questa operazione NON comporta
la cancellazione di eventuali program-
mazioni.
Creare il proprio account CAMEConnect
1
2

Pag. 7- Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Procedere con la regi-
strazione premendo il
pulsante 3.
Scegliere le proprie
USERNAME e PASSWORD
e compilare tutti i campi
necessari alla registrazio-
ne presenti nella pagina.
Dopo avere selezionato il
pulsante che permette di
procedere alla registra-
zione, si viene reindiriz-
zati alla pagina iniziale
di Login.
Inserire USERNAME e
PASSWORD indicate al
momento della registra-
zione e premere il pul-
sante 4.
3
4

Pag. 8- Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
7 Digitare il Key code
che può essere copiato
dall'etichetta presente
all'interno del corpo del
dispositivo.
8 9 Compilare questi
campi liberamente, con
informazioni utili ad iden-
tificare il dispositivo.
Premere il pulsante Jper
completare la procedura
di registrazione.
Premere il pulsante 6.

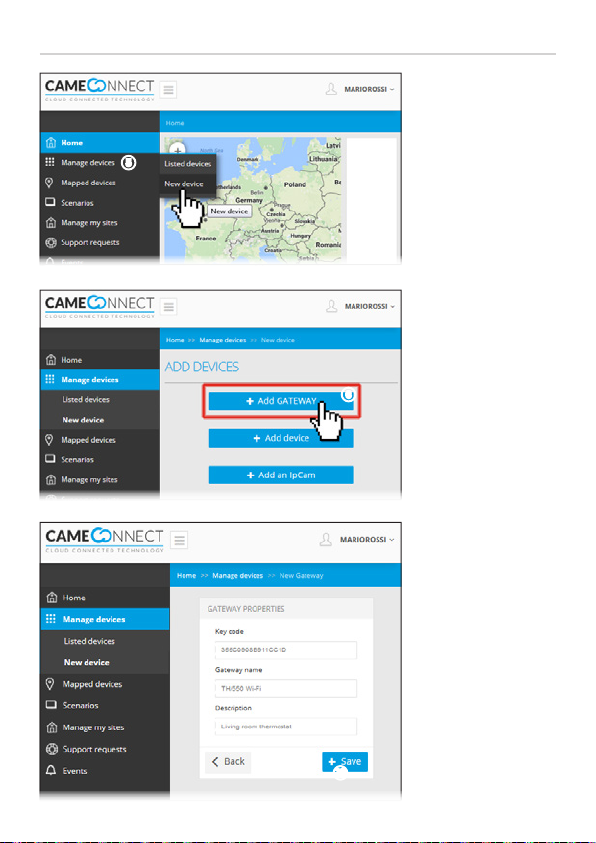

Registrare il dispositivo al servizio CAMEConnect
Sulla home page, selezio-
nare la sezione dedicata
alla gestione dei disposi-
tivi 5 ed aggiungere un
nuovo dispositivo.
7
8
9
6
J
5

A
THermo
Pag. 9- Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Alimentare il dispositivo.
L'icona lampeggiante indica che il
cronotermostato sta generando una rete
Wi-Fi e non è ancora stato associato alla
rete domestica.
NOTA. In questa fase il cronotermastato
può essere comandato solo localmente.
Scaricare l'applicazione (app) "THermo" dagli store di riferimento.
Connettere il proprio smartphone o tablet alla rete Wi-Fi
generata dal cronotermostato B.
L'icona rimane accesa, ad indicare che l'abbinamento tra
smartphone (o tablet) e cronotermostato è andata a buon fine.
Avviare l'applicazione Ce toccare il pulsante 1.
Accedi oppure
configura un nuovo dispositivo
Inserisci il codice che leggi sul TH
1 2 3 4
ACCEDI
AVANTI
CONFIGURA
Rete di casa
Protetta
CameGroup 01
Protetta
TH550WIFI_SN05000010
Non protetta
Sul display del cro-
notermostato viene
visualizzato un codice
a quattro cifre.
Digitare il codice
nell'apposito spazio
De proseguire.
1
B
CD

Pag. 10 - Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Inserire le credenzia-
li della propria rete
Wi-Fi Ee succes-
sivamente chiudere
l'applicazione.
Riconnettere il proprio
smartphone (o tablet)
ad internet attraverso
la rete Wi-Fi o la rete
dati.
Accedi oppure
configura un nuovo dispositivo
Inserisci i dati della rete di casa
Accesso a CAMEConnect
Memorizza password
Rete di casa
SSID
Username
Password
Livello di protezione
Password
ACCEDI
CONFIGURA
CONFERMA
Rete di casa
Protetta
CameGroup 01
Protetta
TH550WIFI_SN05000010
Non protetta
Lanciare nuovamen-
te l'applicazione
THermo Ge toccare
il pulsante 2.
Effettuare l'accesso
inserendo USERNAME
e PASSWORD indicate
al momento della re-
gistrazione al servizio
CAMEConnect H.
E F
H
G
2

A
C
B
Pag. 11 - Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Uso del dispositivo
Premessa
Le istruzioni di uso sono riferite al dispositivo con la temperatura visualizzata su lato destro e l'ora
visualizzata sul lato sinistro del display.
Per cambiare la modalità di visualizzazione vedere il capitolo "Invertire la visualizzazione di data e
ora sul display" a pagina 25.
Alla prima accensione A il cronotermostato si trova in modalità riscaldamento automatico; sul
display viene visualizzata la temperatura rilevata. Sul diagramma lampeggia la colonnina corrispondente
all'ora corrente e nella scala 1 ÷ 7 è evidenziato il giorno della settimana.
NOTA. Quando il dispositivo si trova in stand-by, il primo tocco sullo schermo accende la retro-
illuminazione e non esegue alcun comando.
Impostare data e ora
Toccare l'area orologio A e mantenere
il tocco fino a quando le cifre dei minuti
iniziano a lampeggiare B.
Usare le frecce e per impostare il
valore desiderato ed il pulsante per
passare alla regolazione dell'ora.
Premendo il pulsante è possibile
visualizzare e impostare mediante le
frecce:
- Minuti
- Ora
- Anno
- Mese
- Giorno
- Giorno della settimana C
- Formato dell'ora visualizzata (12 o 24h)
- Abilitare/disabilitare il cambio automa-
tico dell'ora D.

A
B
C
D
Pag. 12 - Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

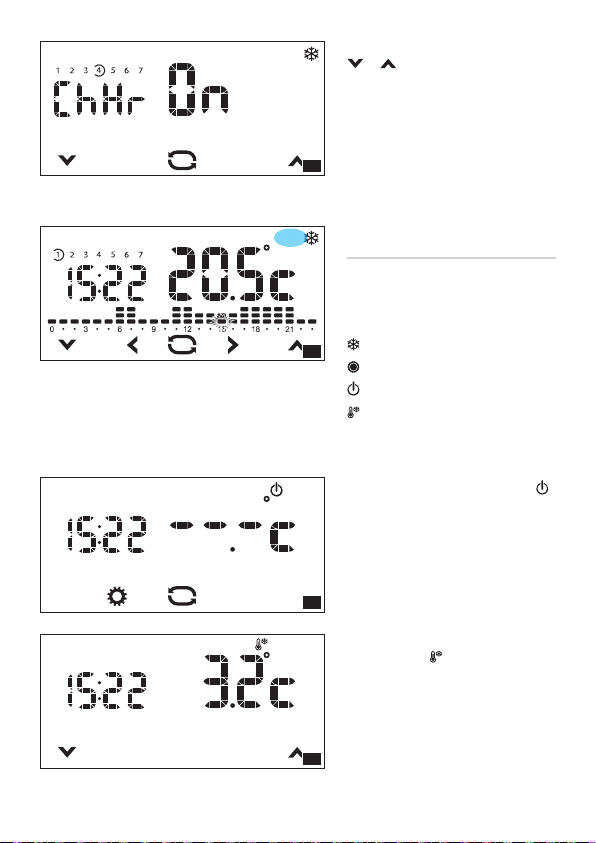

Cambiare la modalità di
funzionamento dell'impianto
Toccare l'area evidenziata nella figura
A e mantenere il tocco fino a quando
un segnale acustico indica la variazione
di modalità tra:
Impianto in modalità Riscaldamento
Impianto in modalità Rarescamento
Impianto Spento
Impianto in modalità Antigelo
Quando l'impianto viene spento ( ),
per alcuni secondi sullo schermo viene
visualizzata l'immagine della figura B
ad indicare che il cronotermostato è
spento; Successivamente riapparirà la
temperatura rilevata.
Quando l'impianto viene messo in moda-
lità antigelo C () le frecce permettono
di impostare la temperatura ambientale
minima tollerata; Successivamente
riapparirà la temperatura rilevata.
Nota. Temperatura antigelo programma-
bile: Minimo 3.0°C – Massimo 16.0°C.
Una pressione prolungata sui pulsanti
e permette di raggiungere più
velocemente il valore desiderato.
Nota. Se non viene premuto alcun pulsan-
te per alcuni secondi il dispositivo ritorna
alla schermata principale e i valori inseriti
vengono considerati validi.

A
B
C
②
③
①
Pag. 13 - Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Personalizzare la programmazione
settimanale della temperatura
Utilizzare le frecce e per visualizzare
sul display la temperatura programmata
per l'ora selezionata A.
① Giorno visualizzato
② Ora selezionata
③ Temperatura programmata
Programmazione settimanale preimpostata della temperatura (modalità automatica)
Per permettere un utilizzo immediato del dispositivo è stata predisposta una programmazione
standard per il funzionamento in modalità riscaldamento e una per il rarescamento, dove i livelli di
temperatura fissati sono:
Riscaldamento Rarescamento
T0 Antigelo (default 3 °C) Spento
T1 16 °C 24 °C
T2 18 °C 26 °C
T3 20 °C 28 °C
Se gli andamenti termici programmati corrispondono alle Vostre esigenze, il dispositivo è pronto per
funzionare immediatamente e con puntualità.
Utilizzare le frecce e per modifica-
re la programmazione della temperatura
per l'ora selezionata B.
Una volta programmato l'andamento
termico della giornata, per passare alla
programmazione del giorno successivo,
toccare brevemente il diagramma tem-
perature/ore C.

B
C
A
Pag. 14 - Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

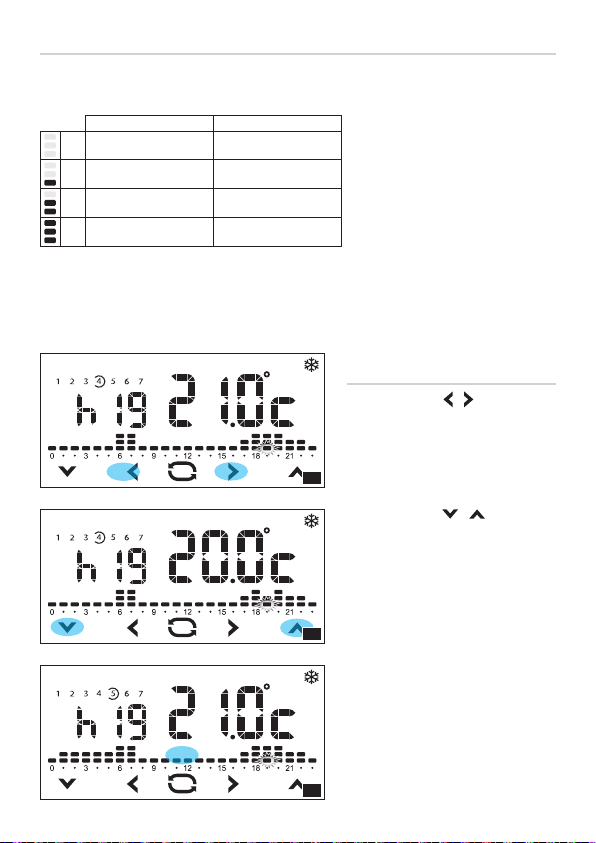

Copiare l'andamento termico di
una giornata su altri giorni
Brevi tocchi sulla parte dello schermo
evidenziata, permettono di visualizzare
l'andamento termico giornaliero che si
desidera copiare. Mantenere il tocco
nell'area evidenziata in figura A fino a
quando appare la schermata di figura B.
Brevi tocchi sulla parte dello schermo
evidenziata permettono di spostare il
semicerchio che indica i giorni della
settimana nel giorno nel quale si vuole
copiare l'andamento termico.
Toccare e mantenere il tocco sull'area
evidenziata fino a quando appare la
schermata di figura C.
La programmazione del giorno è stata
copiata sul giorno .

E
D
①
②
F
Pag. 15 - Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

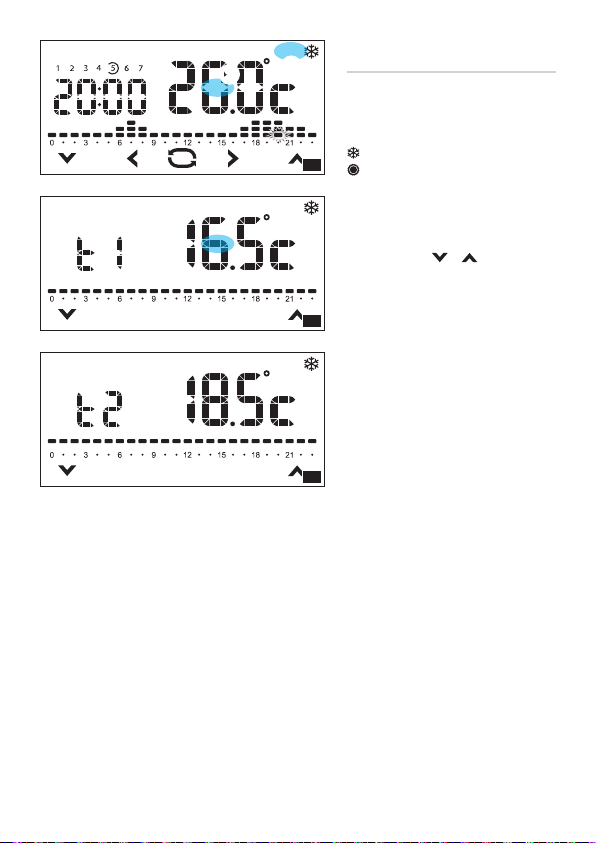

Personalizzare i valori di
temperatura T1 T2 e T3
Premere e mantenere premuta l'area
D ① per scegliere la modalità di
funzionamento della quale si vogliono
modificare i livelli.
Riscaldamento
Rarescamento
Toccare e mantenere il tocco sull'area
evidenziata D ② fino a quando appare
la schermata di figura E.
Usare le frecce e per impostare
il valore desiderato per il livello di tem-
peratura T1.
Premere brevemente sull'area evi-
denziata in figura E per visualizzare
la schermata di modifica del livello di
temperatura T2 F.
Procedere come precedentemente illu-
strato per impostare livello di tempe-
ratura T3.

H
G
I
J
Pag. 16 - Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.

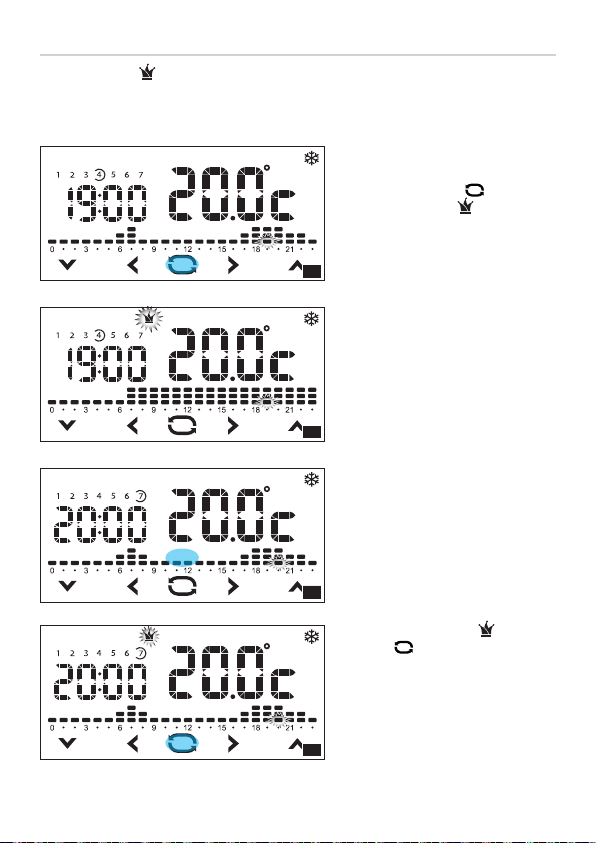

Uso del programma Jolly
Il programma Jolly può essere utilizzato, durante feste infrasettimanali, ferie, ecc... , può essere
avviato in qualsiasi momento del giorno in corso e rimanere attivo fino al termine del giorno stesso,
oppure prenotato per uno qualsiasi dei giorni della settimana.
Il programma Jolly può essere liberamen-
te personalizzato e rimane attivo fino alla
mezzanotte del giorno corrente.
Prenotare l'avvio del programma
Jolly per uno specifico giorno della
settimana
Selezionare il giorno desiderato pre-
mendo brevemente sull'area evidenziata
in figura I
Attivare la modalità Jolly mediante il
pulsante . Dopo 10 secondi il dispo-
sitivo torna al funzionamento automatico.
Il programma verrà attivato il giorno
stabilito e rimarrà in vigore fino a mezza-
notte; al termine il dispositivo riprenderà a
funzionare in modalità automatica.
Attivare il programma Jolly per il
giorno corrente
Premere il pulsante G fino alla
comparsa dell'icona H.

B
C
D
A
①
①
Pag. 17 - Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Nota. La programmazione Jolly può riguardare un solo giorno della settimana; eventuali programmazioni
Jolly preesistenti vengono annullate.
Modalità manuale
Per attivare questa modalità premere
il pulsante A fino alla comparsa
dell'icona B.
Usare le frecce e per impostare
la temperatura di zona desiderata B;
il valore inserito rimarrà valido fino a
quando non verrà cambiata la modalità
di funzionamento o il valore impostato.
Nota. Se non viene premuto alcun pul-
sante per 5 secondi il dispositivo ritorna
a mostrare la temperatura rilevata.
Modalità manuale a tempo
Se si desidera mantenere la temperatura
manuale per un periodo limitato, premere
brevemente sull'area ① di figura B.
La comparsa dell'icona C indica
che è stata attivata la modalità manuale
a tempo; usare le frecce e per
impostare il valore in ore e minuti (in
porzioni di 15 minuti) durante i quali la
modalità sarà attiva.
Se si vuole impostare un tempo di atti-
vazione della modalità manuale a tempo,
superiore alle 24 ore, premere sull'area
① di figura C e usare le frecce e
per impostare il valore in giorni durante i
quali la modalità sarà attiva .
Se non viene premuto alcun pulsante per 10 secondi le frecce di regolazione spariscono e il conto
alla rovescia inizia D.
Allo scadere del periodo impostato il dispositivo riprenderà a funzionare in modalità automatica. Per
interrompere la modalità manuale a tempo è suciente cambiare modalità premendo il pulsante .

C
D
A
B
Pag. 18 - Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Esclusione dal controllo termico
Per attivare questa modalità premere
il pulsante A fino alla comparsa
dell'icona B.
Per qualche secondo viene mostrata la
temperatura impostata per l'antigelo
poi viene visualizzata l'ora corrente e la
temperatura rilevata.
Se l'impianto è in modalità "Riscaldamen-
to", la funzione antigelo rimane attiva.
Se l'impianto è in modalità "Raresca-
mento" il controllo verrà totalmente
escluso.
Altri dati visualizzabili sulla pagina
principale
Premendo brevemente sull'area dove
viene visualizzata la temperatura rilevata
C, in luogo dell'ora viene visualizzata la
temperatura obbiettivo (set point) D.
Premere nuovamente sull'area dove viene
visualizzata la temperatura rilevata per
tornare alla modalità di visualizzazione
precedente.

B
A
Pag. 19 - Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Sblocco dello schermo
Se il blocco dello schermo è abilitato
A, premendo in una qualunque area
sensibile dello schermo si accede alla
schermata di figura B.
Il primo numero lampeggia; usare le frec-
ce e per scegliere la prima cifra
del codice, la freccia per passare alla
cifra successiva (codice di fabbrica 123).
Una volta inserite tutte le cifre del codice,
premendo il pulsante si conferma
quanto scritto e lo schermo si sblocca.
Nota. Lo sblocco è valido fino al successivo timeout dello schermo; per sbloccare definitivamente lo
schermo vedere il capitolo "Abilitare/disabilitare il blocco dello schermo" a pagina 20.

A
B
C
D
Pag. 20 - Codice manuale FB00840 -IT - ver. 1- 09/2017 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso.
Configurazione dei parametri generali del dispositivo
Quando il dispositivo si trova in modalità Manuale ,mantenendo premuto il pulsante A è possibile
accedere alle schermate di configurazione del dispositivo.
Nota. Dopo l'accesso alle schermate di configurazione, la pressione del pulsante permette di
visualizzare in sequenza i parametri da configurare, il pulsante permette di uscire dalla finestra
di configurazione e tornare alla schermata di figura A.
Abilitare/disabilitare il blocco
dello schermo
Le impostazioni di fabbrica non prevedo-
no alcuna protezione da modifiche per il
dispositivo B.
Per lasciare invariata questa impostazio-
ne e passare al parametro successivo,
premere il pulsante .
Qualora si voglia proteggere il dispositivo
da modifiche indesiderate alla program-
mazione, usare le frecce e per
abilitare il blocco dello schermo C.
Premere il pulsante per accedere alla
finestra che permette di stabilire il codice
(password) che dovrà essere digitato
per sbloccare il dispositivo (codice di
fabbrica 123).
Il primo numero lampeggia D; usare le
frecce e per inserire la prima cifra
del codice, la freccia per passare alla
cifra successiva; in qualunque momento
premendo il pulsante il codice digitato
viene considerato valido e si passa al
parametro successivo da configurare.
