Cameo ZENIT Series User manual
Adam Hall GmbH · Adam-Hall-Str. 1 · 61267 Neu-Anspach · Germany
SAFETY INFORMATION
1. Please read these instructions carefully.
2. Keep all information and instructions in a safe place.
3. Follow the instructions.
4. Observe all safety warnings. Never remove safety warnings or other information from the equipment.
5. Use the equipment only in the intended manner and for the intended purpose.
6. Use only sufficiently stable and compatible stands and/or mounts (for fixed installations). Make
certain that wall mounts are properly installed and secured. Make certain that the equipment is
installed securely and cannot fall down.
7. During installation, observ e the applicable safety regulations for your country.
8. Never install and operate the equipment near radiators, heat registers, ovens or other sources
of heat. Make certain that the equipment is always installed so that is cooled sufficiently and
cannot overheat.
9. Never place sources of ignition, e.g., burning candles, on the equipment.
10. Ventilation slits must not be blocked.
11. This appliance is designed exclusively for indoor use, do not use this equipment in the immediate
vicinity of water (does not apply to special outdoor equipment - in this case, observe the special
instructions noted below). Do not expose this equipment to flammable materials, fluids or gases.
12. Make certain that dripping or splashed water cannot enter the equipment. Do not place containers
filled with liquids, such as vases or drinking vessels, on the equipment.
13. Make certain that objects cannot fall into the device.
14. Use this equipment only with the accessories recommended and intended by the manufacturer.
15. Do not open or modify this equipment.
16. After connecting the equipment, check all cables in order to prevent damage or accidents, e.g., due
to tripping hazards.
17. During transport, make certain that the equipment cannot fall down and possibly cause property
damage and personal injuries.
18. If your equipment is no longer functioning properly, if fluids or objects have gotten inside the
equipment or if it has been damaged in anot her way, switch it off immediately and unplug it from
the mains outlet (if it is a powered device). This equipment may only be repaired by authorized,
qualified personnel.
19. Clean the equipment using a dry cloth.
20. Comply with all applicable disposal laws in your country. During disposal of packaging, please
separate plastic and paper/cardboard.
21. Plastic bags must be kept out of reach of children.
MANUFACTURER’S WARRANTY & LIMITATION OF LIABILITY
You can find our current warranty conditions and limitation of liability at:
https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_CAMEO.pdf
To request warranty service for a product, please contact Adam Hall GmbH, Adam-HAll-Str. 1,
PROPER DISPOSAL OF THIS PRODUCT (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT)
(Valid in the European Union and other European countries with waste separation)
This symbol on the product, or the documents accompanying the product, indicates that this appliance may
not be treated as household waste. This is to avoid environmental damage or personal injury due to uncontrolled
waste disposal. Please dispose of this product separately from other waste and have it recycled to promote
sustainable economic activity.
Household users should contact either the retailer where they purchased this product, or their local government
office, for details on where and how they can recycle this item in an environmentally friendly manner.
Business users should contact their supplier and check the terms and conditions of the purchase contract. This
product should not be mixed with other commercial wastes for disposal
INTRODUCTION

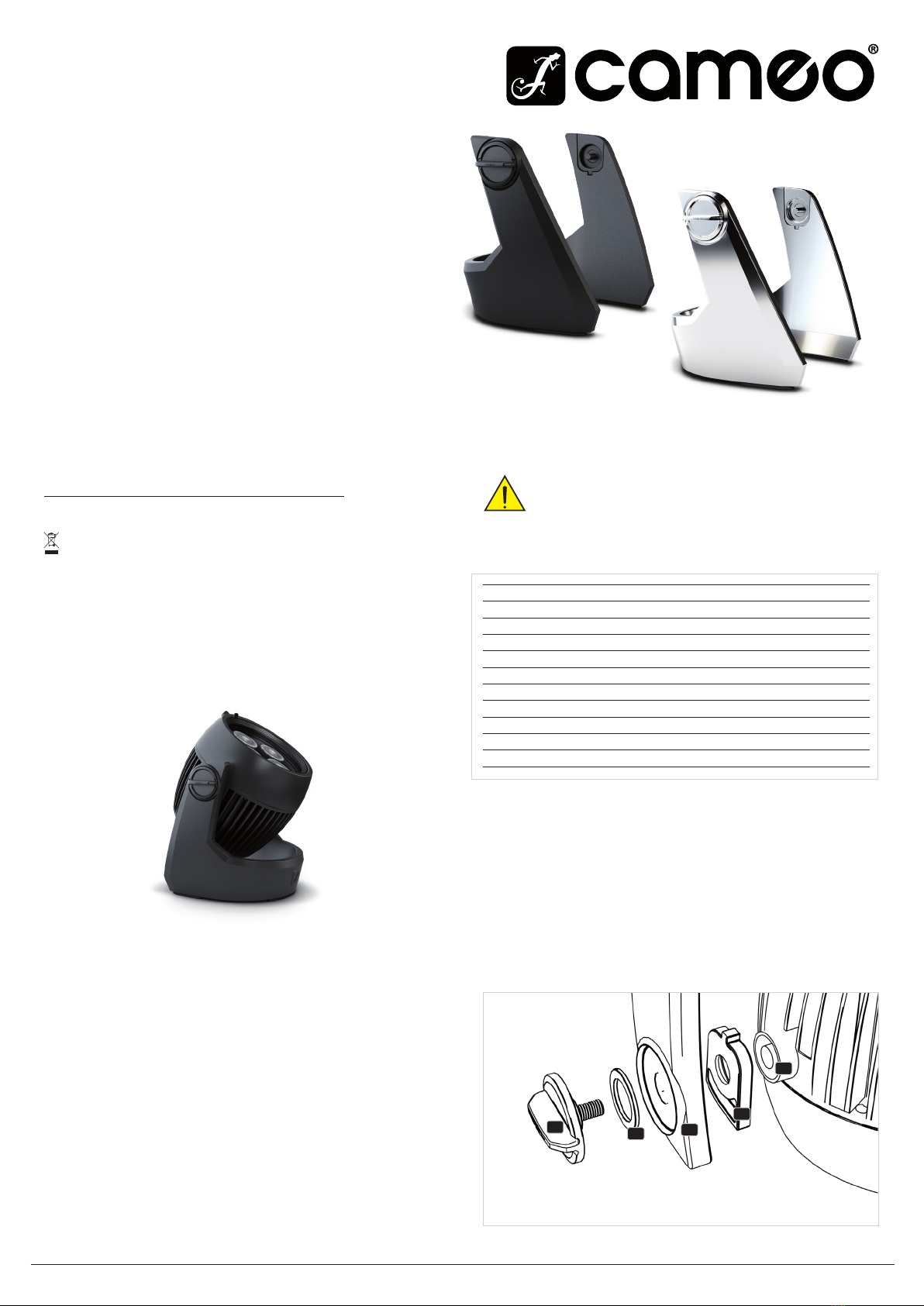

The CLZDB1 stand and assembly bracket is suitable for Cameo spotlights B60, P40 and P130 from
the Zenit series and it is available in black (CLZDB1B) as well as in a chrome look (CLZDB1C). Its
discreet and elegant shape makes it particularly suitable for use at design-focused events.
ZENIT®DESIGN BRACKET
ZENIT DESIGN BRACKET FOR B60, P40, P130
IN BLACK AND CHROME
Spotlights are not included in the scope of delivery!
INSTALLATION
1. Disconnect the spotlight from the mains and carefully place it, front first, on a horizontal
surface.
2. Undo the two wing screws on the left and right of the spotlight and remove the original assem-
bly bracket from the spotlight housing.
3. Position the two plastic washers (A) with the round recess facing the spotlight onto the cylindri-
cally shaped socket (B) on the left and right of the spotlight housing.
4. Now slide the fork ends (C) of the design bracket onto the socket on the housing over the two
washers from the top and make sure that the slightly chamfered fork ends match the also slightly
chamfered washers (if necessary, replace washers with each other).
5. Position one washer each (D) on the M8 thread of the two handle screws (E) and use them to
secure the design bracket on the spotlight housing.
Now position the spotlight in a suitable area on an even surface and use the handle screws to
adjust the direction of the beam as required. The bottom side of the bracket features ample rubber
rails to protect the contact surface. The center of the design bar foot features an M10 thread for
installing a cross beam. Suitable cross beam clamps are optionally available. Ensure that the
connections are tight and secure the spotlight to the dedicated fixing eyelet using a fixing cable.
Important safety information Overhead installation requires extensive experience,
including the calculation of workload limits and installed equipment, and periodic
safety checks of all installation materials and spotlights. If you are not qualified to do
so, do not try to complete installation yourself; get the assistance of a professional
company.
Item No.: CLZDB1B / CLZDB1C
Product type Other Lighting Accessories
Type Bracket
Colour Black
Controls 2 x M8 handle screws for adjusting the beam direction
Material Metal
Width 248 mm
Height 204 mm
Depth 191 mm
Accessories (included) 2 x plastic spacers, 2 x M8 grip screws incl. spacers
Weight 1.8 kg
SPECIFICATIONS
EDC
A
B
Adam Hall GmbH · Adam-Hall-Str. 1 · 61267 Neu-Anspach · Germany
ZENIT®DESIGN BRACKET
ZENIT DESIGN BRACKET FÜR B60, P40, P130
IN SCHWARZ UND CHROMFARBEN
SICHERHEITSHINWEISE
1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen
vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen).
Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie
sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen
oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es
ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät
nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in
diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit
brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit
Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch
Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach-
und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das
Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus
und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf
nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der
Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.
HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter:
https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_CAMEO.pdf
Im Service Fall wenden Sie sich bitte an Adam Hall GmbH,Adam-Hall-Str. 1, 61267 Neu Anspach
KORREKTE ENTSORGUNG DIESES PRODUKTS
(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung)
Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der
Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Person-
enschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von
anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu.Als Privatkunde
erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt
erworben wurde, oder über die entsprechenden regionalen Behörden.Als gewerblicher Nutzer kontaktieren Sie bitte
Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt
darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.
EINFÜHRUNG
Der CLZDB1 Stand- und Montagebügel ist für die Cameo Scheinwerfer B60, P40 und P130 aus
der Zenit-Serie geeignet und sowohl in schwarz (CLZDB1B) als auch in Chrom-Optik erhältlich
(CLZDB1C). Seine schlichte und elegante Formgebung eignet sich besonders für den Einsatz bei
designorientierten Events.
Scheinwerfer nicht im Lieferumfang enthalten!
MONTAGE
1. Trennen Sie den Scheinwerfer vom Netz und legen ihn vorsichtig mit der Front voran auf eine
waagerechte Fläche.
2. Lösen Sie die beiden Flügelschrauben links und rechts am Scheinwerfer und nehmen den
Original-Montagebügel vom Scheinwerfergehäuse.
3. Setzen Sie die beiden Unterlegstücke aus Kunststoff (A) mit der runden Aussparung Richtung
Scheinwerfer zeigend auf die beiden zylindrisch geformten Stutzen (B) links und rechts am
Scheinwerfergehäuse.
4. Schieben Sie nun die Gabelenden (C) des Design-Bügels von oben über die beiden
Unterlegstücke auf den Stutzen am Gehäuse und achten dabei darauf, dass die leicht
abgeschrägten Gabelenden mit den ebenfalls leicht abgeschrägten Unterlegstücken übereinstim-
men (ggf. Unterlegstücke gegeneinander austauschen).
5. Setzen Sie die mitgelieferten Unterlegscheiben (D) auf die M8 Gewinde der beiden
Griffschrauben (E) und befestigen damit den Design-Bügel am Scheinwerfergehäuse.
EDC
A
B
Positionieren Sie nun den Scheinwerfer an einer geeigneten Stelle auf einer ebenen Fläche und
stellen die Abstrahlrichtung nach Wunsch mit Hilfe der Griffschrauben ein. Die Unterseite des
Bügels ist zum Schutz der Aufstellfläche großzügig mit Gummischienen ausgestattet.
Ein M10 Gewinde für die Installation an einer Traverse befindet sich mittig im Fuß des Design-Bü-
gels. Geeignete Traversenklemmen sind optional erhältlich. Sorgen Sie für feste Verbindungen und
sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an der dafür vorgesehenen
Sicherungsöse.
Wichtige Sicherheitshinweise: Überkopfmontage erfordert umfassende Erfahrung,
einschließlich der Berechnung der Grenzwerte für die Arbeitslast, des verwendeten
Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Instal-
lationsmaterialien und Scheinwerfer. Wenn Sie diese Qualifikationen nicht haben,
versuchen Sie nicht, eine Installation selbst durchzuführen, sondern nutzen Sie die
Hilfe von professionellen Unternehmen.
Artikelnummer: CLZDB1B / CLZDB1C
Produktart Sonstiges Lichtzubehör
Typ Bügel
Farbe schwarz / chromefarben
Bedienelemente 2 x M8 Griffschraube zum Verstellen der Abstrahlrichtung
Material Metall
Breite 248 mm
Höhe 204 mm
Tiefe 191 mm
Zubehör (im Lieferumfang) 2 x M8 Griffschraube inkl. Unterlegescheiben, 2 x Kunst-
stoff-Unterlegstück
Gewicht 1,8 kg
SPEZIFIKATION
