Camif BZ Garance 100306891100 Installation guide

x 16
Ez
x 1
Ep
x 2
Ar
x 2
Eh
x 2
Em
x 2
Eo
x 1
Bq
x 2
En
x 1
Fa
x 2
Bx
Sachet - Bag - Tasche - Borsa
Saco - Bolsa - Çanta - Torba :
1404-02
x 6
Bw
x 12
E
JPG-263 - A - 23/17 - page 1
?
?
?
x 1
Ep
x 2
Ar
x 2
Eh
x 2
Em
x 2
Eo
x 1
Bq
x 2
En
x 1
Fa
AVANT DE COMMENCER, SE REPORTER
AUX CONSEILS DE MONTAGE EN ANNEXE
BEFORE STARTING, REFER TO THE
ASSEMBLING ADVICE IN ANNEX
VOR DER MONTAGE, BEILIEGENDE
ANWEISUNGEN BEFOLGEN
PRIMA DI COMINCIARE LEGGETE LE IS
TRUZIONI DI MONTAGGIO
ANTES DE COMERÇAR, ADIAR-SE AOS
CONSELHOS DE MONTAGEM EM ANEXO
ANTES DE EMPEZAR CONSULTE LOS
CONSEJOS PARA EL MONTAJE
PRIJE MONTIRANJA OVOG ARTIKLA, MOLIMO PROU
ČITE PRILO ŽENE UPUTE ZA MONTAŽU
BASLAMADAN ÖNCE, EKTEKI MONTAJ
TALIMATLARINI INCELEYINIZ
NOTICE DE MONTAGE
ASSEMBLING INSTRUCTIONS
MONTAGEANLEITUNG
ISTRUZIONI DI MONTAGGIO
INSTRUÇÕES DE MONTAGEM
INSTRUCCIONES DE MONTAJE
UPUTE ZA MONTAŽU
MONTAJ TALIMATI

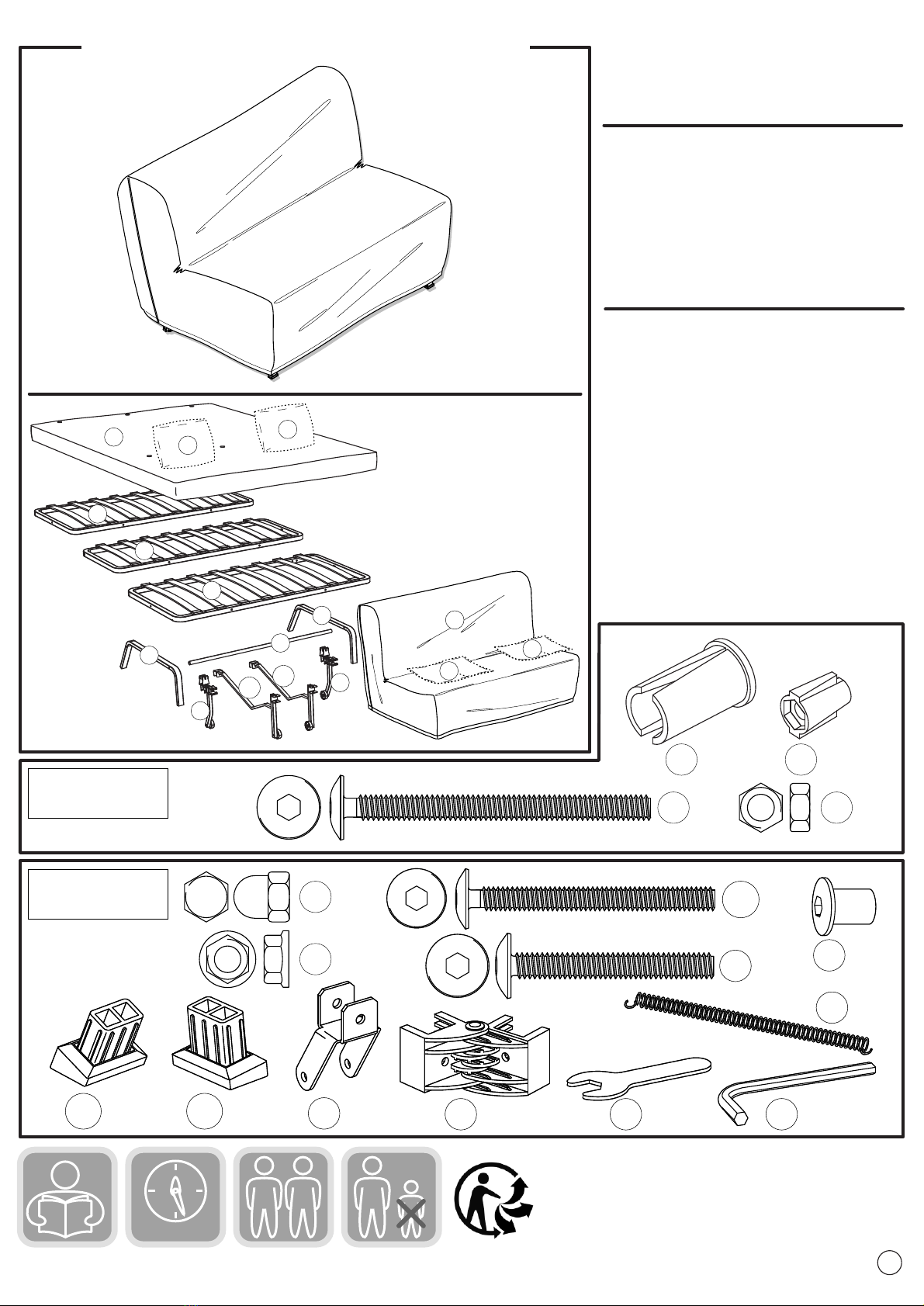

Banquette BZ à roulettes
Sachet - Bag - Tasche - Borsa
Saco - Bolsa - Çanta - Torba :
1418-00
x 6
Bw
x 12
E
25 min
Garder la notice de montage en cas de demande SAV et indiquer le numéro de série figurant sur la pièce n° 3
1
2
1
11 10
10
13
6
5.2 79
9
8
13
12
4.1
x 2
Fg
x 2
Fh
x 2
Ch
x 2
Fi

JPG-263 - A - 23/17 - page 2
1
x 2
Em
x 2
En
13 x2
En
Em

JPG-263 - A - 23/17 - page 3

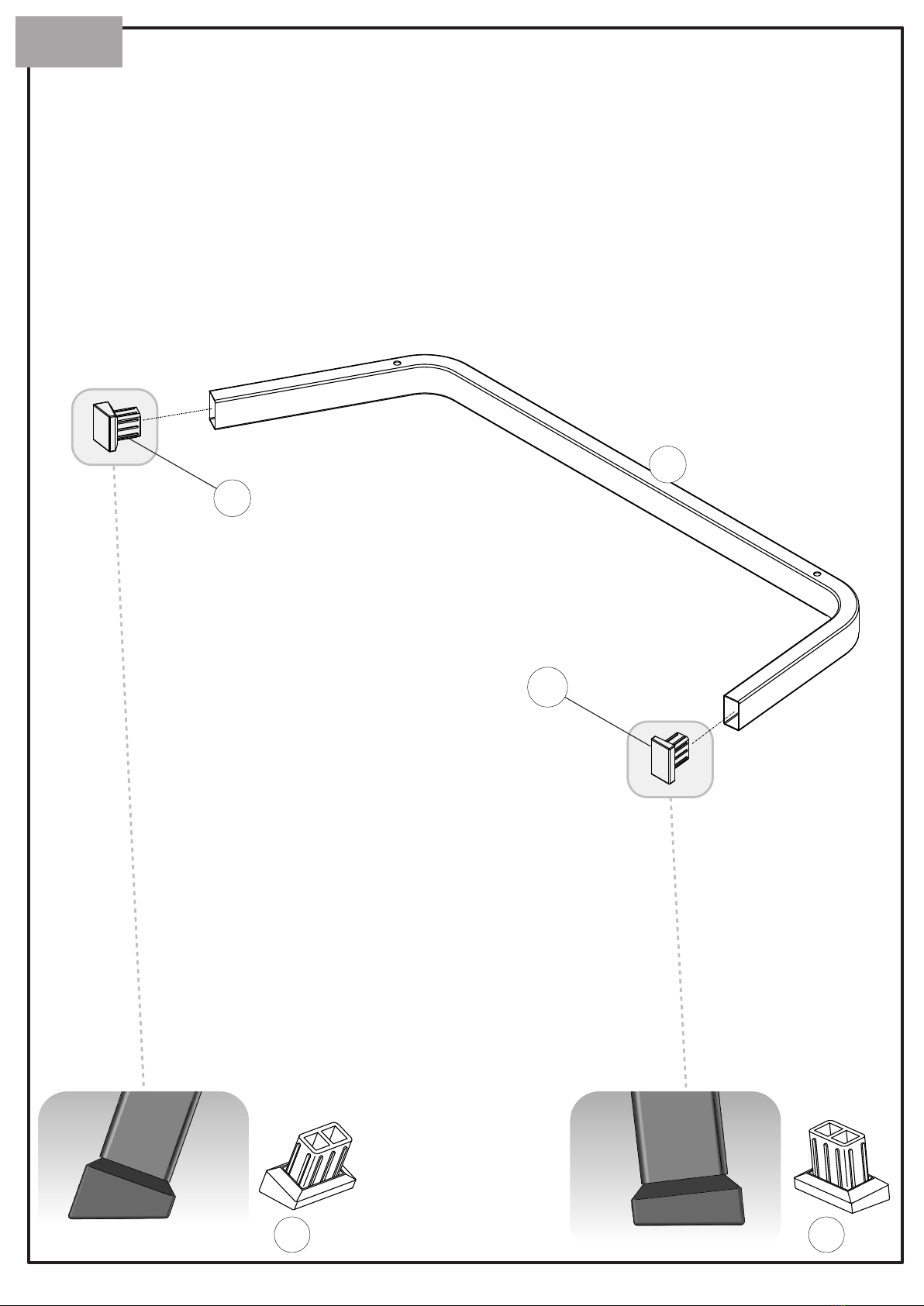

2
x 2
Fg
x 2
Fh
x 2
Ch
x 2
Fi
13 GAUCHE
13 DROITE

JPG-263 - A - 23/17 - page 4
3
13 GAUCHE
12
13 DROITE
x 1
Bq

JPG-263 - A - 23/17 - page 5
4
x 2
Eh
x 2
Bx
x 2
Bw
x 1
Bq
x 1
Fa
13 GAUCHE
12
13 DROITE

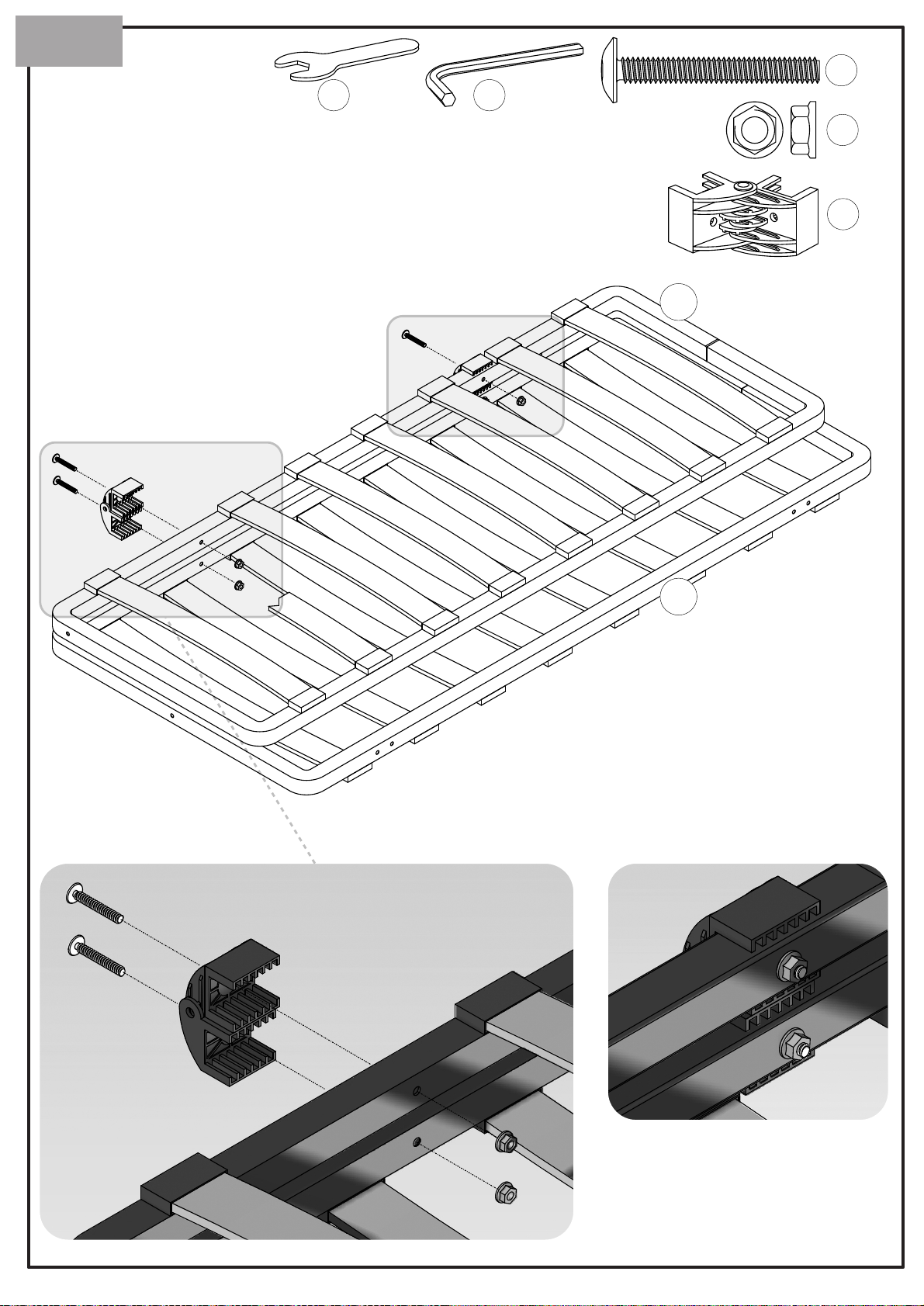

5
JPG-263 - A - 23/17 - page 6
x 4
Ez
x 2
Eo
x 4
E
x 1
Bq
x 1
Fa
2
1

JPG-263 - A - 23/17 - page 7

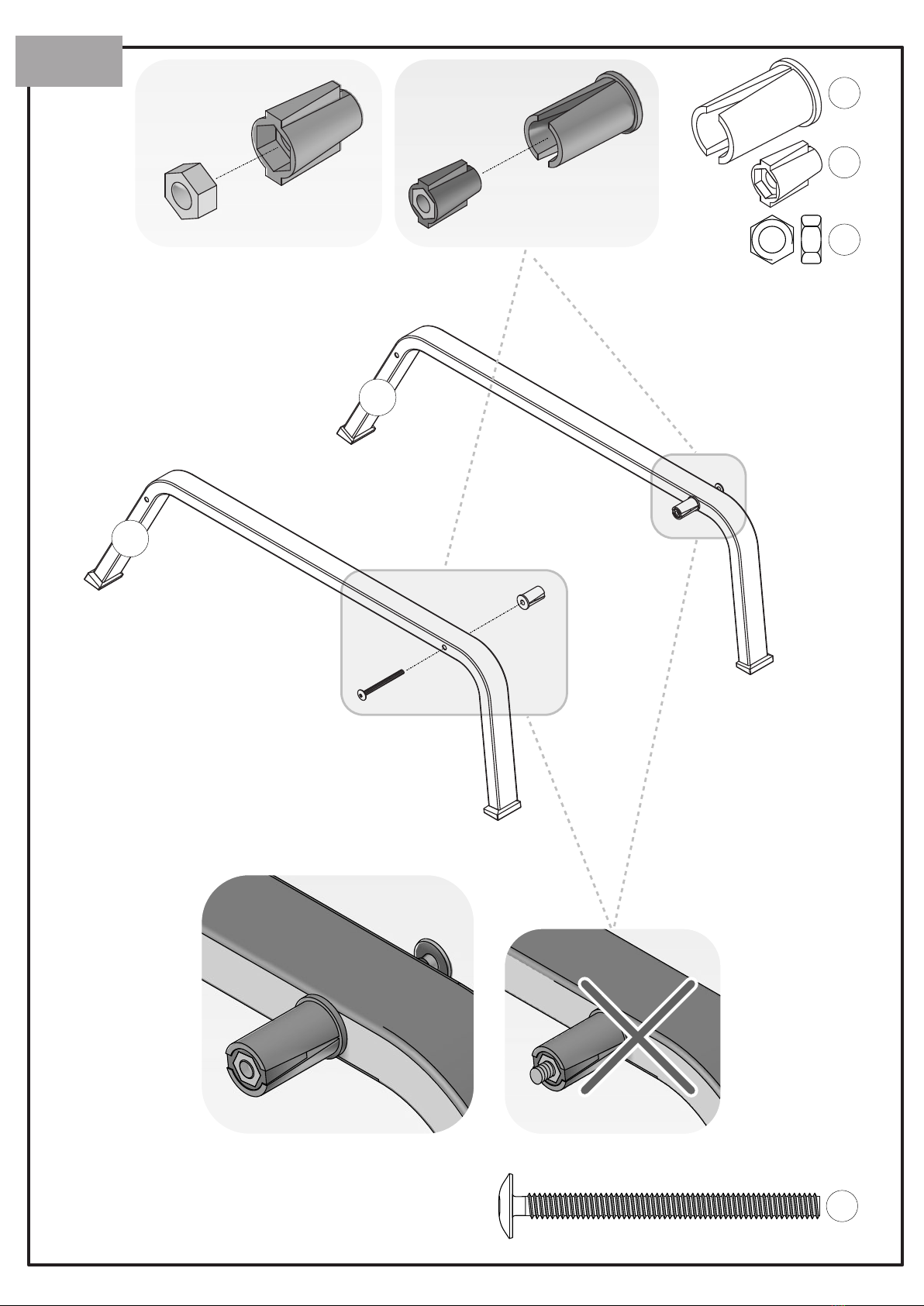

6
x 2
Ez
x 2
E
x 1
Bq
x 1
Fa
2
1
13 GAUCHE
13 DROITE

JPG-263 - A - 23/17 - page 8
7
x 2
Ez
x 4
Ez
x 2
Bw
x 4
E
x 1
Bq
x 1
Fa
6
7
4.1
5.2
1
Bw
E
E

JPG-263 - A - 23/17 - page 9
x 2
Ez
x 2
Bw

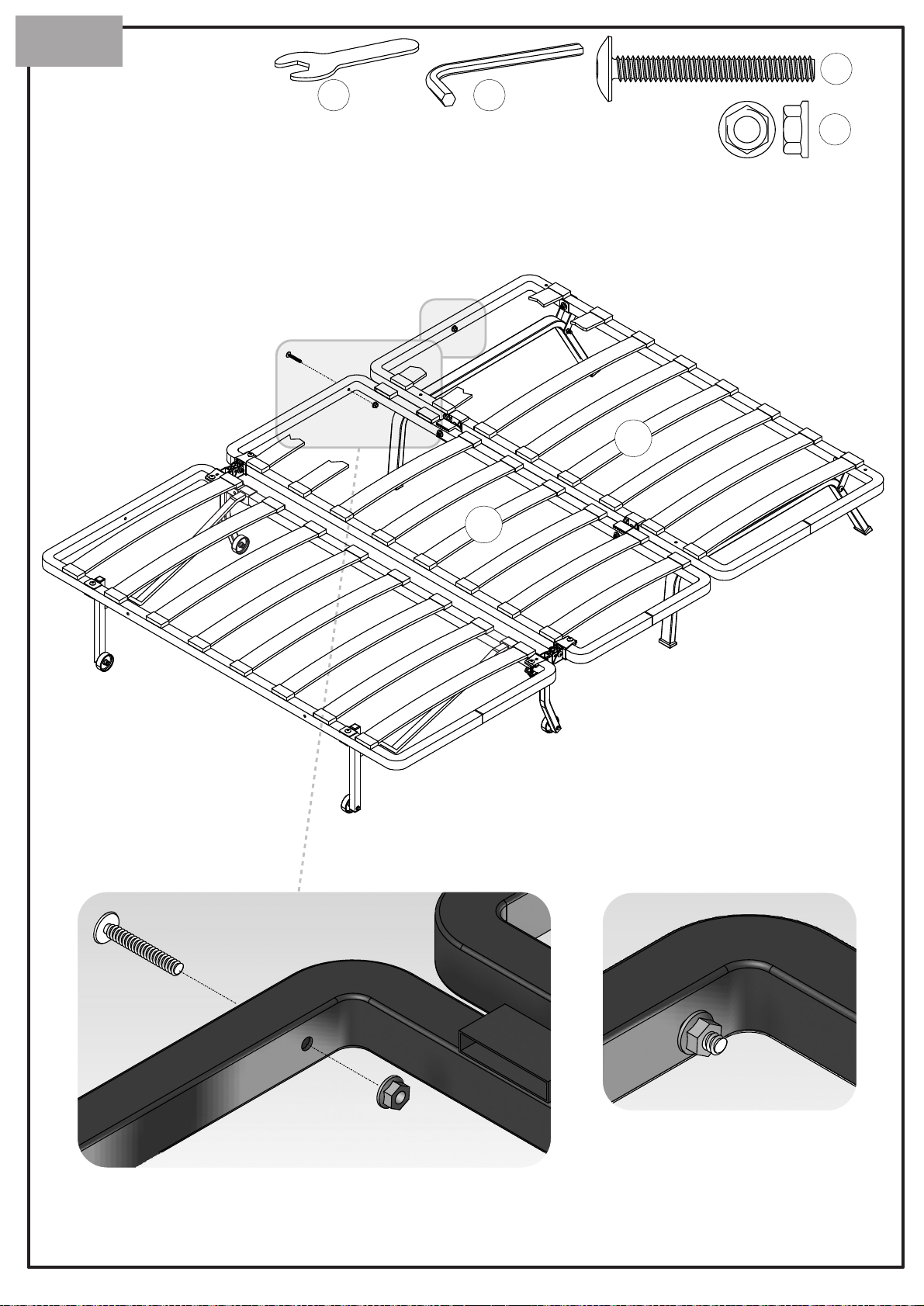

8
x 1
Bq
x 1
Fa
2
1

JPG-263 - A - 23/17 - page 10
9
x 2
Ez
x 2
E
x 1
Bq
x 1
Fa
1
2
