Canaa 30480 Simple manual

04
13
15
16
01
03
19
17
06
02
11
08
23
25
24
24
24
24
24
24
05
11
21
22
22
23
15
14
Corrediça Metálica 350mm
Metallic Linding 350 mm
Corredizas Metalicas 350 mm
R
Qt.4
8060
Puxador
Handle
Manijja
Z
Qt.6
5054
T
Qt.38
1004
Cavilha 6 x 30 mm
Wood Peg 6 x 30 mm
Cavilla 6 x 30 mm
Y
Perfil H 855mm
Junction of Back 855 mm
Union de Fondo 855mm
Qt.1
5043
N
Prego 10x10
Nail 10x10
Cravo 10x10
30 gr.
8009
Qt.14
F
Tampa CPL
Screw's cover CPL
Tapa CPL
5131
L
Parafuso 3,5x12 CC
Cover Screw 3,5x12
Tornillo 3,5x12
Qt.46
8002
X
Qt.32
Tapa Furo Adesivo
Hole Cover Adhesive
Agujero Tapones Adhesivo
4008
Cola Sache
Sachet Of Glue
Bolsita de Pegament.
U
Qt.2
4003
Sapata Plastica "U"
Plastic feet "U"
Pata Plastica "U"
S
Qt.6
5029
Qt.2
W
5098
Dispositivo Trapézio
Dispositivo Trapécio
Device Trapezium
Qt.16
8043
V
Pino Minifix
Pin Minifix
Pino Minifix
Qt. 16
8046
G
Tambor Minifix 12 x10
Drum Minifix 12 x 10
Tambor Minifix 12 x 10
Parafuso 3,5X16 CC
Cover Screw 3,5x16
Tornillo 3,5x16
Qt.4 8031
K
Parafuso 5,0 x 50 Alen
Screw 5,0 x 50 Alen
Tornilo 5,0 X 50 Alen
Qt. 18
8262
A
Qt.8
J
Parafuso 4,0 X25 mm
Cover Screw 4,0x25 mm
Tornillo 4,0x25 mm
8004
B
Cab. Madeira
Wood Bat
Bastidor de Madera
Qt.1
1152
D
Dobradiça 7mm
Metal Hing 7 mm
Bisagra del Metal 7 mm
Qt.6
8012
Fita Dupla Face
Dual Side Adhesive
Adhesiva Doble Cara
Qt.36
8012
C
Fixador Metálico
Back Part Junction
Juntura Trasera
Qt.6
P
8014
Parafuso 3,5x12 PA
Cover Screw 3,5x12
Tornillo 3,5x12 PA
Qt.26
8001
M
Parafuso 4,5X50 CC
Cover Screw 4,5x50 CC
Tornillo 4,5x50 CC
Qt.2
8007
i
Qt. 4
5093
H
Suporte Gaveta
Support Drawer
Soporte Cajones
Q
Suporte Bastão
Support Hanger
Suporte Suspension
Qt.2
5055
O
Qt.4
Cantoneira Metálica
Metallic Angle-Iron
Escuadra Metálica
8008
E
Perfil H 1625mm
Junction of Back
Union de Fondo
Qt.1 5550
Legenda das Peças - Legends Of Parts - Leyenda de piezas
Codigo Ref Descrição Description Descripción Compr Larg Esp
Qtde
.
3048001 01 Lateral Esquerda Left Side Lateral Izquierda 933 387 12 1
3048002 02 Lateral Direita Right Side Lateral Derecha 1825 387 12 1
3048003 03 Divisória Division Divisória 1723 387 12 1
3048004 04 Travessa Sustentação
Sustentation
Crosspiece
Travesaño de la
Sustentación
706 40 15 1
3048005 05 Chapéu Hat Sombrero 706 387 12 1
3048006 06 Tampo Upper Base Tapa 720 387 15 1
3048008 08 Prateleira Fixa Fixed Shelf Repisa Fija 360 706 12 1
3048011 11 Porta Door Puerta 1640 356 15 2
3048013 13 Frente Gaveta Drawer's Front Frente de los Cajones 716 209 15 4
3048014 14 Contra Fundo Gav Drawer's Back Contra-Fondo 682 110 12 4
3048015 15 Lateral Gaveta Drawer's Side Lateral de los Cajones 350 125 12 8
3048016 16 Fundo Gaveta Drawer's Back Part Fondo de los Cajones 680 368 3 4
3048017 17 Rodapé Traseiro Back Baseboard Rodapié Trasero 1424 90 12 1
3048019 19 Rodapé Frontal Front Baseboard Rodapié Frontal 1424 90 12 1
3048021 21 Rodateto Frame Rodatecho 716 90 15 1
3048022 22 Fundo Gaveteiro Lower Back Part Fondo Trasero 357 870 3 2
3048023 23 Fundo Maior Bigger Back Part Fondo Major 1650 357 3 2
3048024 24 Acrílico Acrylic Acrílico 220 120 3 6
3048025 25 Base Base Base 387 720 12 1
ASPECTO FINAL
Canaã Indústria Moveleira Ltda.
Rodovia (Highway) PR 444 Km 7 - (City)Arapongas
(State) Paraná - Brasil (Brazil) - CEP 86702-625
Fone/Fax (Phone/Fax). (55) 43 3276-8700
e-mail: [email protected]
Site: www.moveiscanaa.com.br
Ferramentas utilizadas para a montagem
Tools used for the assembly
Herramientas Utilizadas para la montaje
30480
-
ROUPEIRO C/COMODA MEU BEBE 2 PTA
Wadrobe Comm. My Baby 2 Doors
-
Ropero Cóm. Meu Bebe 2 Pta
Acessórios

Z
K
T
T
T
T
T
T
T
T
13
14
15
15
16
V+G+X(2) V+G+X(2)
V+G+X(2)
V+G+X(2)
R+L(2)
R+L(2)
H+L
L+Q
B
21
O+L(2) O+L(2) O+L(2)
O+L(2)
N+P
23
22
22
N+P
N+P
N+P
N+P
N
N
N
N
N
N
NN
N
N
N
N
N
Y
E
N
N
NN
N
NNNN
NNN
NNN
NNN
N
N
N
N
23
A
A
R+L(2)
25
03
R+L(2)
R+L(2)
R+L(2)
A
A
08
05
A+F
A+F
A
T
A
D+M(2)
D+M(2)
i
i
19
17
04
F
02
D+M(2)
F F
F
F
F
F
F
AA
A
AA
AA
D+M(2)
D+M(2)
D+M(2)
T
A
T
W
W
A
N+S
N+S
N+S
N+S
N+S
N+S
06
01
T
J
J
A
F
F
F
A
A
T
D+M(2)
D+M(2)
11
J
Z
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
C
24
24
24
C
D+M(2)

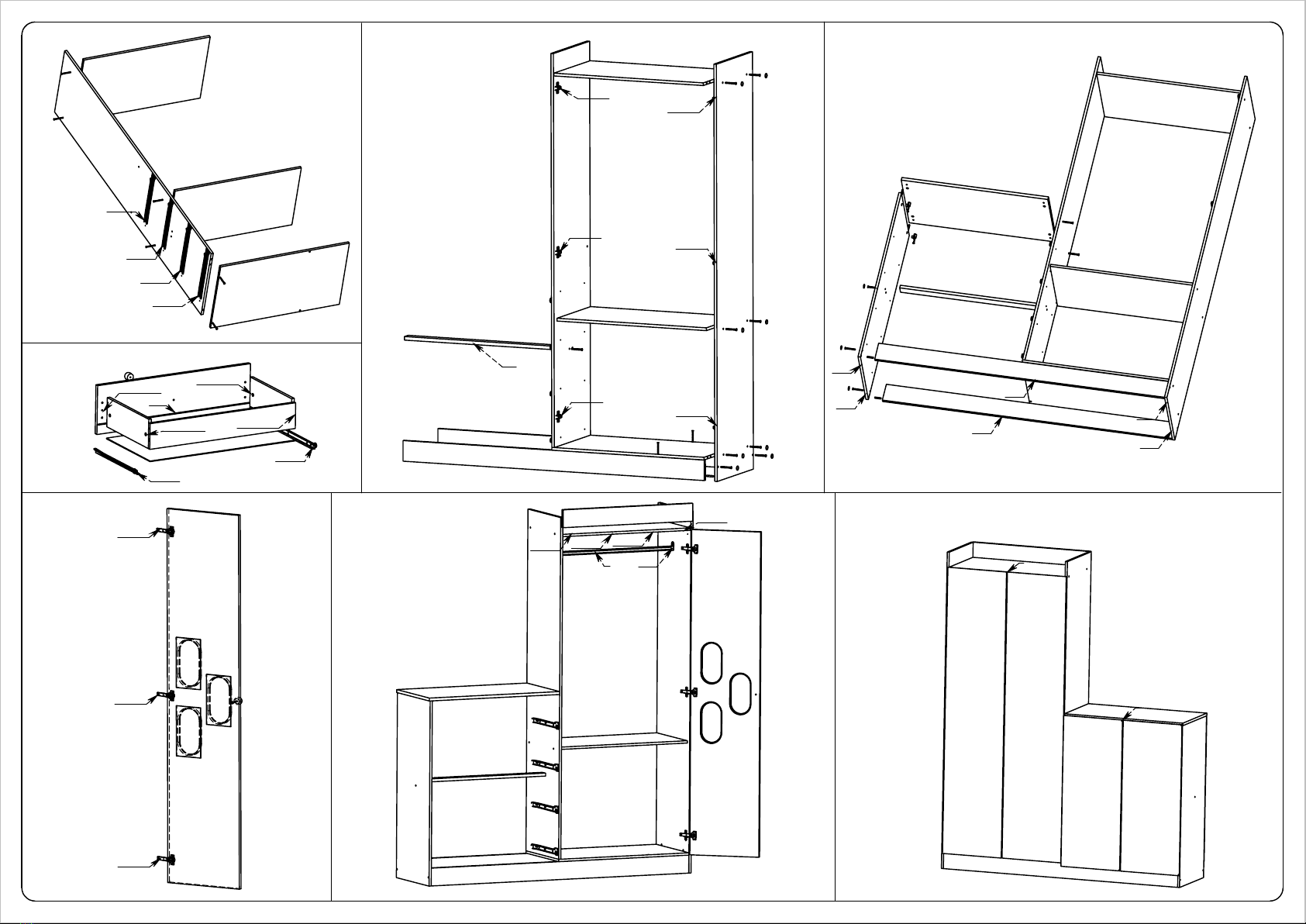

1º Passo
2º Passo
3º Passo 4º Passo
5º Passo 6º Passo 7º Passo

A CANAÃ INDUSTRIAL MOVELEIRA LTDA, solicita ao cliente
a leitura deste manual de instruções antes da montagem para
assegura que seja feita a montagem adequada do produto.
A garantia abrange todas as peças, partes e componentes que
enventualmente apresentarem defeito de fabricação no prazo de
3 meses contando a partir da data de entrega do produto ao
consumidor, de acordo com a nota fiscal de compra, que passa a
fazer parte integrande deste certificado.
Este Produto deverá ser montado por um profissional
especializado e autorizado pela loja revendedora dos móveis
infantís da Canaã Industria Moveleira Ltda.
Para assegurar uma montagem adequada ao produto e uma vida
útil mais longa, é necessário que sejam seguidas as seguintes
instruções:
- Separar e conferir todas as peças componentes;
- Forre o local onde a montagem será efetuada para que o
produto não tenha contado direto com o piso impedido que o
produto seja riscado durante a montagem;
- Siga corretamente todos os passos de montagem;
- Deixe o móvel em um local onde o piso não esteja em
desnível, caso não seja possivel, coloque algums tipo de calço
que simule um piso nivelado, fazendo com que o produto após
a montagem não fique fora de esquadro;
- Somente Regule as portas do produtos após certificar-se que
o mesmo esteja bem alinhado;
- Não utilize produtos de limpeza como alcool, lustra-móveis e etc;
- Utilize somente uma flanela levemente umidecida com água;
- Evite encostar o produto na parede para melhorar a ventilação
e evitar a umidade;
- Evite arrastar o produto. Caso seja necessári, esvazie-o
totalmente e puxe -o em local bem próximo;
- Evite expor o móvel à umidade ou luz solar direta, ou outra
forma de calor.
O compromisso de garantia cessará caso:
A) O produto seja adulterado ou reparado por pessoa não
autorizada pela loja.
B) Haja utilização de peça ou componente não original,
adequado ao produto.
C) o Defeito seja decorrente de negligência do montador ou do
consumidor em relação às instruçoões deste manual.
Importante: Este desenho devera ficar em posse do Cliente e
anexado a nota fiscal de compra para eventuais solicitações de
assistências técnicas, pois as mesma só serão atendidas caso
haja a identificação do lote e a data de fabricação, caso não
venha anotado na primeira pagina é obrigatório que seja copiado
da etiqueta do produto onde constam estas informações.
A CANAÃ INDUSTRIAL MOVELEIRA LTDA, asks the customer
to real priorto filing this manual instructions to ensure it is done in
proper assembly of the product.
The warranty covers all parts, parts and components that may
have defects in production within 03 months, counting from the
starting date of product delivery to consumers, according to the
purchase invoice, which becomes part of this license.
This product should be mounted by a professional expert and
authorized reseller of the shop mobile children's Canaã Indústria
Moveleira Ltda.
To ensure a proper fiting to the product and a usseful life
longer, they must be followed the following instructions:
- Divide and check all parts and components;
- Fittings where the assembly will be done so that the product
does not have direct contact with the floor preventing the product
is scratched during assembly;
- Follow all the steps correctly for assembly;
- Leave the mobile in a place where the floor is not in grap, if not
possible, place some kind of shoe that simulates
floor lelvel, making the product after the assembly is not out of
square;
- Only set the doors after the product make sure it is well aligned;
- Use only a wet flannel lightly with water;
- Avoid pull the product to the wall to improve ventilation and
prevent moisture;
- Avoid dragging the product. If necessary, ampty it completely
and pull it into place right next;
- Avoid exposing your mobile to moisture or direct sunlight, or
other forn of heat.
The commitment to guarantee shall cease if:
A) The Product is adulterated or repaired by unauthorized person
by the store.
B) There is use of part or component not orginal, appropriate to
the product.
C) The defect is due to negligence of the consumer or assembler
for instructions this manual.
Important: This drawing should be in possession of the client and
the attached invoice for any purchase requests for technical
assistance, because they will only be met if the bacth identification
and date of manufacture, should not be noted on the first page is
mandatory to be copied from the label of product which contained
this information.
A CANAÃ INDUSTRIAL MOVELEIRA LTDA, solicita al cliente
para leer este manual de instrucciones antes de la montaje para
asegurase de que se hace en el montaje correto del producto.
La garantía cubre todas las partes, piezas y componentes que
pueden tener defectos en la producción dentro de 03 meses,
contando desde la fecha de inicio de la entrega del producto a
los consumidores, de acuerdo con la factura de compra, que se
convierte en parte de la misma.
Este producto debe ser montado por um profesional experto y
autorizado de la tienda de móviles de la Canaã Indústria
moveleiraLtda.
Para asegura una correcta instalación del producto y una vida
útil más largo, deberán seguido las instruciones siguientes:
- Divide y comprobar todas las partes y componentes;
- Instalaciones donde la asamblea se hará de odo que el producto
no tiene contacto directo con el suelo prevenir el producto está
rayadodurante el montaje;
- Siga todos los passos correctamente para el montaje;
- Deje el móvil en un lugar donde la palabra no está en un vacío,
si no es posible, coloque algún tipo de zapato que simula un nivel
del suelo, haciendo que el producto después de la asamblea no
está fuera de cuadrados;
- Sólo el conjunto de las puertas después de que el producto
asegúrese de que está bien alineados;
- No utilice productos de limpieza, como el alcohol, etc
Lustra-mobile;
- Utilice sólo una franela humeda ligeramente con agua;
- Evite Tirar el producto a la pared para mejorar la ventilación y
evitar la humedad;
- Evite arrastrar el producto. Si es necessario, vacía
completamentey tire de ella en su lugar;
Evite la exposición de su móvil a la humedad o la luz directa del
sol, o cualquier otra forma de calor;
El compromiso con la garantía perderá en caso de que:
A) El producto está adulteado o reparado por personas no
autorizadas por la tienda.
B) Se trate de una utilización de una parte o componente no
original, que sean adecuados para el producto.
C) El defecto se debe a negligencia del consumidor o
ensamblador para obtener instrucciones este manual.
Importante: Este dubujo tiene que estar en posesión del cliente y
la factura adjunta para cualquier compra solicitudes de asistencia
técnica, ya que sólo se alcanzará si la identificación del lote y
fecha de fabricación, no deben tenerse en cuenta en la primera
página es obligatorio que se va a copiar de la etiqueta de producto
que contiene esta información.
Nota: La asistencia técnica que se solicite a la tienda
