はじめに
4JP
はじめに
本書は、キヤノン製デジタルシネマカメラ（CINEMA EOS SYSTEM）（以降、カメラと記載する）に対応した
別売アクセサリーの互換性や使いかたについて紹介するユーザーガイドです。ご使用の前に、必ず本書をよ
くお読みのうえ、正しくお使いください。
使う前に知っておいてください
画面やビューファインダーを強い光源（晴天時の太陽や人工的な強い光源など）に向けないでください。
液晶パネルや有機 EL パネルなどの内部の部品が損傷する恐れがあります。画面やビューファインダーの
角度を変えて、直射日光などが入らないようにしてください。
液晶パネルや有機 EL パネルは精密度の高い技術で作られています。99.99% 以上の有効画素がありますが、
まれに点灯しない画素や常時点灯する画素が発生することがあります。
別売アクセサリーの電源は、特別な記載がない限り、カメラから供給されます。
お使いのカメラによっては、本書で紹介している機能に対応していない場合があります。お使いのカメラ
の使用説明書も併せてご覧ください。
本書の操作手順で紹介しているアクセサリーや工具などは、一部のカメラ（モデル）に付属していること
があります。詳細については、お使いのカメラの使用説明書をご覧ください。アクセサリーに工具が付属
していることもあります。カメラやアクサセリーに工具が付属していないときは、市販の工具をお使いく
ださい。
B本書の読みかた
本書で使用するアイコンや表記の意味は次のとおりです。
本書に記載している別売アクセサリーの仕様に関する注意事項など
（メモ）知っておいていただきたいことや追加情報など
0参照ページを示す
=参考になるページなどを示す
カメラ キヤノン製デジタルシネマカメラ（CINEMA EOS SYSTEM）のこと
本書はマルチ言語です。ページ右下の言語コードをクリックすると、その言語の先頭
ページ（目次）に移動できます。
JP

別売アクセサリーとカメラの対応表
5JP
別売アクセサリーとカメラの対応表
*1 LCD モニター LM-V1 のみ対応。
*2 詳細については、お使いのカメラの使用説明書と RC-V100 の説明書をご覧ください。
*3 B4 マウントアダプター MO-4P は、PL マウントキット PM-V1（039）を使用して、カメラのレンズマウントを PL レンズ
マウントに交換したときのみ使用できます。
*4 詳細については、お使いのカメラの使用説明書をご覧ください。
本書の記載内容は 2019 年11 月現在のものです。製品の仕様および外観や本書の記載内容は、改良等のた
め予告なく変更することがあります。ご了承ください。
別売アクセサリー EOS C100
Mark Ⅱ
EOS C200
EOS C200B
EOS C500
Mark Ⅱ
EOS C700
全モデル 0
通信
GPS レシーバー GP-E1 −−−N6
GPS レシーバー GP-E2 NNN −7
ワイヤレスファイルトランスミッター
WFT-E6 ／WFT-E8 −−−N9
モニタリング
LCD モニター LM-V1 ／LM-V2 −N*1 N−10
有機 EL 電子ビューファインダー EVF-V50 −−N−14
有機 EL 電子ビューファインダー EVF-V70 −NNN17
機能拡張 ／レンズ対応
リモートコントローラー RC-V100 NNNN−*2
リモートオペレーションユニット OU-700 −−−N21
拡張ユニット 1 EU-V1 −−N−26
拡張ユニット 2 EU-V2 −−N−29
B4 マウントアダプター MO-4E ／MO-4P −−N*3 N36
EF シネマロックマウントキット CM-V1 −−N−39
PL マウントキット PM-V1
Codex Recorder for Canon EOS C700 −−−N−*4
撮影スタイル ／構成
カメラグリップ GR-V1 −NN −44
ショルダーサポートユニット SU-15 −NNN47
ショルダースタイルグリップユニット SG-1 −−NN50

通信
6JP
通信

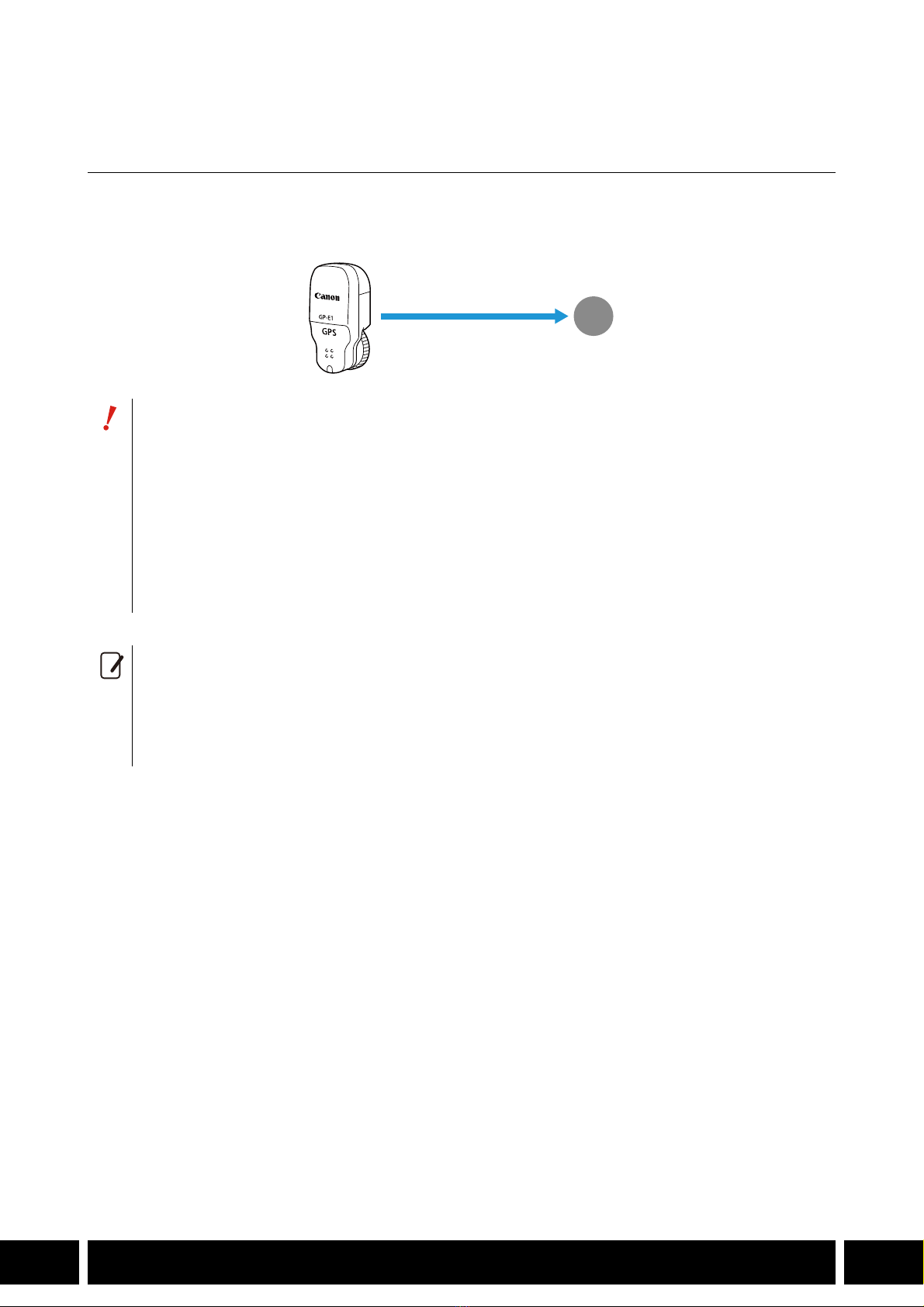

GPS レシーバー GP-E1
カメラの拡張システム端子に GPS レシーバー GP-E1 を取り付けて撮影すると、XF-AVC クリップのメタデー
タに GPS から取得した位置情報（緯度、経度、標高。以下「GPS 情報」）を記録できます。GP-E1 の取り付
けかたや機能の詳細については、お使いのカメラの使用説明書と GP-E1 の説明書をご覧ください。
GPS レシーバーは、使用する国／地域の法令等の規制に従って使用してください。国／地域に
よっては GPS の使用などが規制されていることがあります。国外で使用するときは特にご注意く
ださい。
電子機器の使用が制限されている場所での使用には十分ご注意ください。
動画に記録される GPS 情報には、個人を特定する情報が含まれていることがあります。そのため
GPS 情報が記録された動画を他人に渡したり、インターネットなどの不特定多数の人々が閲覧可
能な環境に掲載したりするときは、十分ご注意ください。
GPS レシーバーは、磁石やモーターの近くなど強い磁気を発生する場所には絶対に置かないでく
ださい。
動画に記録される GPS 情報は、撮影開始時点の位置情報です。
バッテリーなどの電源を交換したときや本機の電源を切ったときは、GPS 衛星からの信号の受信
に時間がかかることがあります。
カメラの端子に接続したケーブルやユニットケーブルを、GPS レシーバーの近くに配置しないで
ください。GPS 情報に影響することがあります。
（直接取り付ける）
拡張システム端子

通信
7JP

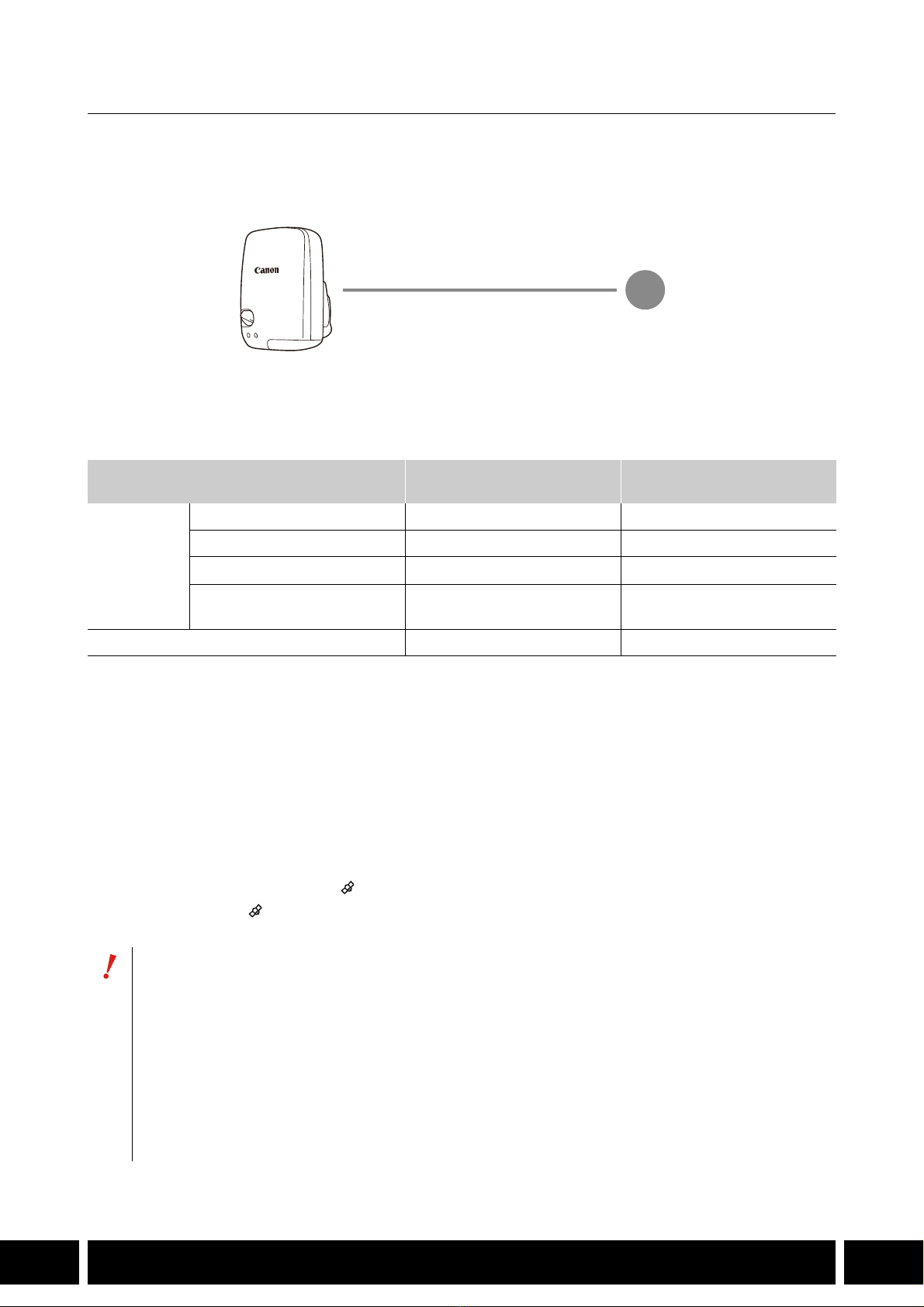

GPS レシーバー GP-E2
カメラの USB 端子に GPS レシーバー GP-E2 を接続して撮影すると、クリップや静止画のメタデータに GPS
から取得した位置情報（経度、緯度、標高。以下、「GPS 情報」）などを記録できます。撮影時は、GP-E2 付
属の携帯用ケースに入れ、カメラのグリップベルトまたは腰に取り付けて使用することをおすすめします。
GP-E2 の取り付けかたや機能の詳細については、GP-E2 の説明書をご覧ください。
記録される情報
* Canon XF Utility で、GPS 情報を使ってクリップを検索することができる。
GPS レシーバーを接続して有効にする
1. GP-E2 の電源を切る。
2. GP-E2 をカメラに接続する。
付属の接続ケーブルを使ってカメラの USB 端子に接続する。
3. GP-E2 の電源を入れる。
GPS 機能が有効になる。画面に が点滅表示されて、GPS 衛星を探索する。
衛星を捕捉すると が点灯し、以降に記録するクリップ／静止画に GPS 情報が付加される。
記録方式 GPS 情報
（経度、緯度、標高）
協定世界時
（UTC）
動画
MP4 ●●
AVCHD ●●
XF-AVC* ●−
RAW
(Cinema RAW Light）●●
静止画 ● ●
GPS レシーバーは、使用する国／地域の法令等の規制に従って使用してください。国／地域に
よっては GPS の使用などが規制されていることがあります。国外で使用するときは特にご注意く
ださい。
電子機器の使用が制限されている場所での使用には十分ご注意ください。
動画や静止画に記録される GPS 情報には、個人を特定する情報が含まれていることがあります。
そのため GPS 情報が記録された動画や静止画を他人に渡したり、インターネットなどの不特定多
数の人々が閲覧可能な環境に掲載したりするときは、十分ご注意ください。
GPS レシーバーは、磁石やモーターの近くなど強い磁気を発生する場所には絶対に置かないでく
ださい。
接続ケーブル（GP-E2 に付属）
USB 端子

通信
8JP
動画に記録される GPS 情報は、撮影開始時点の位置情報です。
GPS から取得した時刻情報を使って、カメラの日時を自動的に設定できます。お使いのカメラの
使用説明書に記載しているシステム設定メニュー一覧をご覧ください。
バッテリーなどの電源を交換したときや本機の電源を切ったときは、GPS 衛星からの信号の受信
に時間がかかることがあります。
カメラの端子に接続したケーブルやユニットケーブルを、GPS レシーバーの近くに配置しないで
ください。GPS 情報に影響することがあります。
ステータス画面を表示できるカメラは、GPS から取得した位置情報や衛星捕捉状態、信号強度な
どをステータス画面で確認できます。詳細については、お使いのカメラの使用説明書をご覧くだ
さい。
GP-E2 の次の機能には対応していません。
–自動時刻設定の「今すぐ実行」
–電子コンパス
–設定した間隔で位置情報を更新する

通信
9JP
ワイヤレスファイルトランスミッター WFT-E6 ／WFT-E8
カメラの拡張システム端子にワイヤレスファイルトランスミッター WFT-E6 ／WFT-E8 を取り付けると、
Wi-Fi を使って、カメラをネットワークに接続できます。カメラをネットワークに接続すると、ネットワー
ク機能を使用できます。WFT-E6 ／WFT-E8 の取り付けかたについては、お使いのカメラの使用説明書をご覧
ください。
カメラの端子に接続したケーブルやユニットケーブルを、ワイヤレスファイルトランスミッターの
近くに配置しないでください。通信に影響することがあります。
（直接取り付ける）
拡張システム端子

モニタリング
10 JP
モニタリング
LCD モニター LM-V1 ／LM-V2
LCD モニター LM-V1 ／LM-V2 は、カメラに接続すると、大きな LCD モニターの画面にタッチしてフォーカ
スを合わせたり、メニュー操作ボタンやジョイスティック、2個のアサインボタンを使用してカメラを操作
したりすることができます。LCD モニターの取り付けや使いかたの詳細については、お使いのカメラの使用
説明書をご覧ください。
LCD モニターをカメラ本体に取り付けるときは、LCD アタッチメントユニット （別売）が必要です。
各部の名称
1LCDパネル（タッチパネル）
2FUNC（ファンクション）／ LCD モニターアサイ
ン1ボタン
3MENU（メニュー）ボタン
4ジョイスティック
5MIRROR（反転表示）切り換えボタン
6CANCEL（キャンセル）ボタン
7DISP（ディスプレイ）／ LCD モニターアサイン 2
ボタン
8Í（LCD モニター位置合わせ）マーク
91/4インチネジ穴（1/4-20 ／深さ 11.2 mm。2個）
10 VIDEO（ビデオ）端子
VIDEO 端子
ユニットケーブル UN-5 ／UN-10（別売）
1
2
3
4
5
6
7
8
9
10

モニタリング
11 JP
LCD モニターを取り付ける
BLCD アタッチメントユニットについて
LCD モニターと LCD アタッチメントユニット LA-V1 ／LA-V2（別売）を組み合わせて、ハンドルユニットま
たはカメラ本体に取り付けることができます。詳細については、お使いのカメラの使用説明書をご覧くださ
い。
BLCD モニターをハンドルユニットに取り付ける
1. 本機の電源を切る
2. LCD アタッチメントユニットの LCD モニター取り付け部を
取り付けネジ側に回転させると、LCD モニター取り付けネ
ジが現れる（햲）
3. LCD モニター取り付け部に LCD モニターを取り付ける（햳）
LCD モニターと LCD アタッチメントユニットの Í（位置
合わせマーク）を合わせる。必要に応じて、LCD モニ
ターを上下逆に取り付けることもできる。
1/4 インチボルト用六角レンチを使用して、LCD モニ
ター取り付けネジで固定する。
4. LCDアタッチメントユニットをハンドルユニットに取り付
ける（햴）
LCD アタッチメントユニットの取り付け金具をハンド
ルユニットの前部アクセサリー取り付け部に合わせる。
取り付けネジでしっかりと固定する。
5. LCD モニターをハンドルユニット側に 90° 回転させる（햵）
6. ユニットケーブル UN-5 で、カメラ本体と LCD モニターの
VIDEO 端子を接続する（햶）
プラグと端子の Íマークを合わせて接続する。
7. ケーブルをケーブルクランプにとめる（햷）
ケーブルが画角や視野に入らないように、必要に応じ
てケーブルの位置を調整する。
LCD モニター
LM-V1 LM-V2
LCD アタッチメントユニット LA-V1 ● −
LA-V2 − ●
使用環境によっては、ネジがゆるむことがあります。必要に応じて、1/4 インチボルト用六角レ
ンチを使用して固定してください。
日常のお手入れについて
–汚れたときは市販の眼鏡クリーナー（布製）などで拭いてください。
–温度差の激しいところでは、画面に水滴がつくことがあります。柔らかい乾いた布で拭いてく
ださい。
햳햲
햵
햴
햷
햶
햶

モニタリング
12 JP
主な仕様
BLM-V1 寸法図
LCD モニター
LM-V1 LM-V2
パネル
方式 カラー液晶
サイズ 4.0 型4.3 型
画素数（ドット） 約 123 万ドット 約 276 万ドット
アスペクト比 16：9
視野率 100％
タッチ方式 静電容量方式
VIDEO 端子 カメラの接続専用
動作温度 0 ºC 〜+40 ºC
外形寸法（幅 ×高さ ×奥行き） 約 120×75×37 mm 約133×87×38 mm
質量 約 185 g 約204 g
単位：mm
119.90
75.40 35.99
1/4 インチ 深さ 11.2 mm
36.40
12.85
1/4 インチ 深さ 11.2 mm
15.25
12.85

モニタリング
13 JP
BLM-V2 寸法図
単位：mm
132.9
86.6 37.5
47.4
13
13
15.1
1/4 インチ 深さ 11.2 mm
1/4 インチ 深さ 11.2 mm

モニタリング
14 JP
有機 EL 電子ビューファインダー EVF-V50
有機 EL 電子ビューファインダー EVF-V50 は、カメラに取り付けると、明るい有機 EL パネルで映像を確認で
きます。有機 EL パネルはアイセンサーによって自動的に点灯／消灯します。
各部の名称
ビューファインダーをカメラに取り付ける
1. カメラの電源を切る
本機は、カメラの電源を入れた状態で取り付けると動作しない。
2. カメラの拡張ユニット端子カバーを取り外す
M4 ボルト用六角レンチを使用して、六角穴付きボルト（M4：2個）を取り外す
（햲）。
付属品
□コネクターキャップ
□六角穴付きボルト（M4：2個）
□アイカップ
□ファインダーキャップ
1ファインダー
2アイセンサー
3視度調整レバー
4アクセサリー取り付けボルト（M4：2個）
5アクセサリー固定用穴（2個）
拡張ユニット端子
（直接取り付ける）
1
2
3
4
5
햲햲

モニタリング
15 JP
3. ビューファインダーを取り付ける
ビューファインダーのコネクターキャップを取り外して、ビューファイン
ダーの凹部をカメラ本体の凸部に合わせたあと、まっすぐに止まるまで押
す（햳）。
4. ビューファインダーを固定する
 M4 ボルト用六角レンチを使用して、アクセサリー固定用穴（ 2 個）を操作 2 で取
り外した六角穴付きボルト（
M4 ：2個 ）で固定し （햴 -1 ） 、アクセサリー取り付
けボルト（
M4 ：2個 ）で固定する （햴 -2 ） 。
ビューファインダーを使う
Bビューファインダーを調整する
1. ビューファインダーの角度を調整する（햲）
2. カメラの電源を入れたあと、視度調整レバーを使って映像がはっ
きり見えるように視度を調整する（햳）
Bアイカップを取り付ける／取り外す
ファインダーユニットのゴム部分にアイカップをかぶせるようにして取
り付けます。アイカップを取り外すときは、アイカップの側面を引っ張
るようにして取り外します。
左目でビューファインダーを見るときは、アイカップを逆向きに取り
付けてください。
ビューファインダーを常に点灯させることもできます。お使
いのカメラの使用説明書に記載している「メニュー一覧」の
モニタリング設定メニューをご覧ください。
太陽光によってビューファインダー内部が破損するのを防ぐ
ため、ビューファインダーを使用しないときはファインダー
キャップを取り付けてください。ビューファインダー内のキ
ズ／ゴミの防止にも有効です。取り付けるときは、ファイン
ダーユニットのゴム部分の内側にはめ込んでください。
햳
햴-1
햴-2
햲
햳

モニタリング
16 JP
主な仕様
B寸法図
画素数 1280×720 画素（約 177 万ドット）
視野率 100％
動作温度 0 ºC 〜+40 ºC
外形寸法（幅 ×高さ ×奥行き） 約 61×90×99 mm
質量（コネクターキャップ含まず） 約 170 g
単位：mm
44.499
60.2 60.5
40
89.8
68º

モニタリング
17 JP
有機 EL 電子ビューファインダー EVF-V70
有機 EL 電子ビューファインダー EVF-V70 は、カメラに取り付けると、明るい有機 EL パネルで映像を確認で
きます。有機 EL パネルはアイセンサーによって自動的に輝度を下げることができます。EVF-V70 は4個の
アサインボタンを含むメニュー操作ボタンや SELECT（選択）ダイヤル、ジョイスティックをカメラに追加
できます。
ビューファインダーをカメラ本体に取り付けるときは、クランプベースが必要です。
Bクランプベースについて
ビューファインダーとクランプベースを組み合わせて、ハンドルユニットまたはカメラ本体に取り付けるこ
とができます。詳細については、お使いのカメラの使用説明書をご覧ください。
付属品
□クランプレールユニット
クランプベース
CL-V2（別売） カメラに付属
EOS C700（全モデル） − ●
EOS C500 Mark Ⅱ／EOS C200 ／EOS C200B ●−
VIDEO 端子
ユニットケーブル UN-5 ／UN-10（別売）

モニタリング
18 JP
各部の名称
カメラによっては、本機のボタンに対応する機能を備えていないものや、一部の動作が異なるものがありま
す。*のボタンは自照式ボタンです。
1FUNC ／ビューファインダーアサイン 1ボタン
2EVF（メニュー表示）／ビューファインダーアサ
イン 2ボタン
3BACK（戻る）ボタン
メニューの 1つ上の階層に戻る。実行前の操作
をキャンセル可能。
4ファインダー
5アイセンサー
6視度調整ダイヤル
7MAGN.（拡大）／ビューファインダーアサイン
3ボタン
8FALSE COLOR（フォルスカラー）／ビューファ
インダーアサイン 4ボタン
9スイングアーム締め付けねじ
10 スイングアーム
11 VIDEO 端子
12 1/4 インチネジ穴（1/4-20 ／深さ 25 mm）
13 SELECT（選択）ダイヤル／ SET（設定）ボタン
14 ジョイスティック
15 クランプレール接続部
16 1/4 インチネジ穴（1/4-20 ／深さ 10 mm）
17 ケーブルクランプ
18 ケーブルクランプ用ネジ穴（4個）
19 レール
20 クランプレールふた
21 ロックつまみ
2 * 3 * 7 * 8 * 4
11 9 12 13 14 15 16
56 910 17 18 19
19 2120
1 *

モニタリング
19 JP
ビューファインダーをカメラに取り付ける
1. 必要に応じて、カメラ本体にハンドルユニットを取り付ける
詳細については、お使いのカメラの使用説明書をご覧ください。
2. カメラの電源を切る
3. スイングアームのクランプレール側の締め付けねじを緩める（햲）
4. クランプレールのふたを取り外し（햳）、ビューファインダーのクランプ
レール接続部を、「TOP」の記載を上に向けてクランプレールの端からスラ
イドさせて取り付ける（햴）
5. 操作 4で取り外したふたを取り付ける（햵）
6. クランプベースをカメラ本体に取り付ける
1/4 インチボルト用六角レンチを使用して、クランプベース（カメラに付
属）をカメラ本体の上面に六角穴付きボルト（1/4 インチ：4個）で固定
する（햶）。
1/4 インチボルト用六角レンチを使用して、クランプベース CL-V2（別売）
をハンドルユニットに六角穴付きボルト（2個）で固定する（햷）。
7. クランプベースの締め付けねじを緩める（햸）
8. クランプレールのもう一方のふたを取り外し（햹）、カメラ本体に取り付
けたクランプベースにスライドさせて取り付ける（햺）
9. 操作 8で取り外したふたを取り付ける（햻）
10.スイングアームのファインダー側の締め付けねじを緩めて（햽）ビュー
ファインダーの位置（前後／上下）、角度とクランプレールの位置を調節
し（햾）、すべての締め付けねじを締める（햿）
左手でビューファインダーを保持しながら操作する。
締め付けねじは、スイングアームの 2箇所と、クランプベースの 1箇所を
締める。
11.本体とビューファインダーの VIDEO 端子を、ユニットケーブル
UN-5 / UN-10（別売）で接続する（헀）
プラグと端子の Îマークを合わせて接続する。
12.ケーブルをクランプにとめる（헁）
ケーブルクランプ用ネジ穴は 4箇所あるので、必要に応じて付け
換える。
햳
햲
햵
햴
햶
EOS C700（全モデル）のとき
햷
EOS C500 Mark Ⅱ／EOS C200 ／EOS C200B のとき
햸
햺
햹
햻
햽 햿
햿
햾
햾
햾
헀
헀
헁

モニタリング
20 JP
ビューファインダーを取り外す
1. カメラ本体の電源を切る
2. ユニットケーブルをカメラ本体とビューファインダーから抜く（햲）
3. クランプベースの締め付けねじを緩めたあと、クランプレールのク
ランプベース側のふたを取り外し（햳）、ロックつまみを引きながら
（햴）クランプレールをスライドさせてクランプベースから取り外す
（햵）
4. 操作 3で取り外したふたを取り付ける（햶）
5. クランプレールを取り外すとき スイングアームの締め付けねじを緩
めたあと、クランプレールのスイングアーム側のふたを取り外し（햷）、
ロックつまみを引きながら（햸）ビューファインダーをスライドさせてク
ランプレールから取り外す（햹）
6. 操作 5で取り外したふたを取り付ける（햺）
主な仕様
B寸法図
画素数 1920×1080 画素（約 622 万ドット）
視野率 100％
動作温度 0 ºC 〜+40 ºC
外形寸法（幅 ×高さ ×奥行き） 約 243×88×185 mm
質量 約830 g
햲
햲
햵
햴
햳
햶
햸
햷
햹
햺
単位：mm
10.2 43.2
12.2 76.0
158.5 26.8
65.4
26.8
117.3 125.3
76.2
