Alle Seiten geschlossene Masche OHNE Leerhülse, für direktes Aufschieben Randrohr/Randseil
(aber Empfehlung: immer mind. 1 Seite MIT Leerhülsen, zum Spannen/Ausgleichen)
Kein Montagematerial benötigt und mitgeliefert mit dem Netz für diese Randausbildung.
Seite b + c + d geschlossene Masche OHNE Leerhülsen, Seite a MIT Leerhülsen
1-3 Seiten MIT Leerhülsen, mindestens 1 Seite OHNE Leerhülsen, zu definieren.
Seite a + b + c + d geschlossene Masche MIT Leerhülse
Seite a + b + c geschlossene Masche MIT Leerhülse, Seite d offene Seilenden
Seite a + c geschlossene Masche MIT Leerhülse, Seite b + d offene Seilenden
Seite e + f + g + h offene Seilenden (Schrägnetz Abb.9)
Seite f + h geschlossene Masche MIT Leerhülsen, Seite e + g offene Seilenden (Abb. 10)
Seite e + g geschlossene Masche MIT Leerhülsen, Seite f + h offene Seilenden
bereits vorkonfektionierte Vertikalseiten, für endgültige Anpassung vor Ort (Abb. 11)
Seite a + b + c + f geschlossene Masche MIT Leerhülse, Seite e + g offene Seilenden (Abb.13-16)
(im Fall langer Netzfelder, Seite b oder f bleibt mit offenen Seilenden zur Anpassung vor Ort)
Seite f + h offene Seilenden, Seite e + g geschlossene Masche MIT Leerhülsen
All sides closed mesh WITHOUT loose ferrules, for direct sliding onto border tube/cable
(but recommended: always min. 1 side with loose ferrules, for tensioning/adaptation)
There is NO installation material needed, nor supplied, for this border construction.
Side b + c + d closed mesh WITHOUT loose ferrules, Side a WITH loose ferrules
1-3 sides WITH loose ferrules, minimum 1 side WITHOUT loose ferrules, to be specified
Side a + b + c + d closed mesh WITH loose ferrules
Side a + b + c closed mesh WITH loose ferrules, Side d open cable ends
Side a + c closed mesh WITH loose ferrules, Side b + d open cable ends

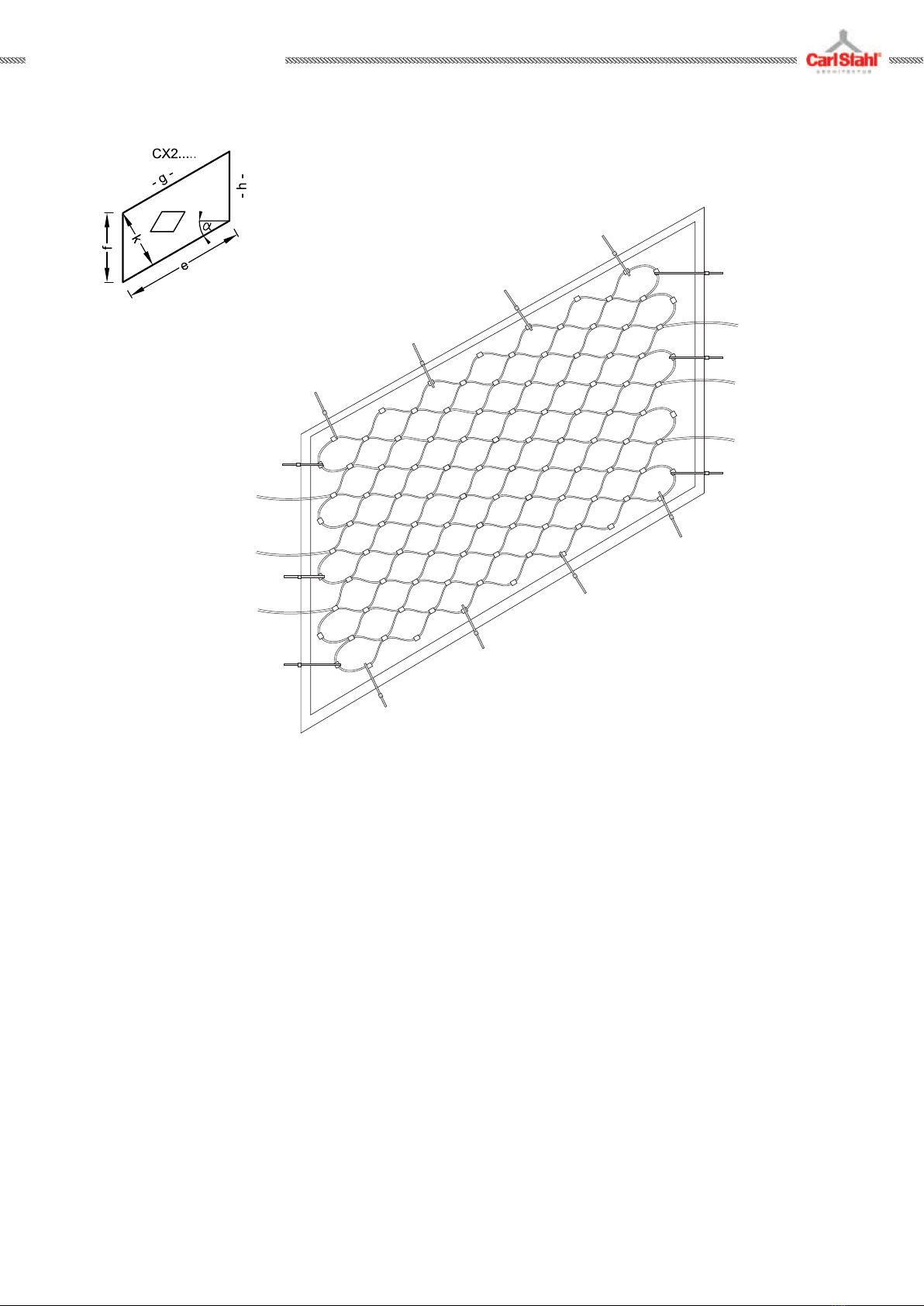

Side e + f + g + h open cable ends (diagonal mesh image no. 9)
Side f + h closed mesh WITH loose ferrules, side e + g open cable ends (image no.10)
Side e + g closed mesh WITH loose ferrules, side f + h open cable ends
already pre-confectioned vertical edges, for final adaptation on site (image no.11)
Side a + b + c + f closed mesh WITH loose ferrules, Side e + g open cable ends (image no.13-16)
(in case of long panel lengths, side b or f remains with open cable ends for finishing on site)
Side f + h open cable ends, Side e + g closed mesh WITH loose ferrules (image no.17 =new)
A
A1
AB
B
C1
C3
C9
C10
C11
C13
C17
A
A1
AB
B
C1
C3
C9
C10
C11
C13
C17

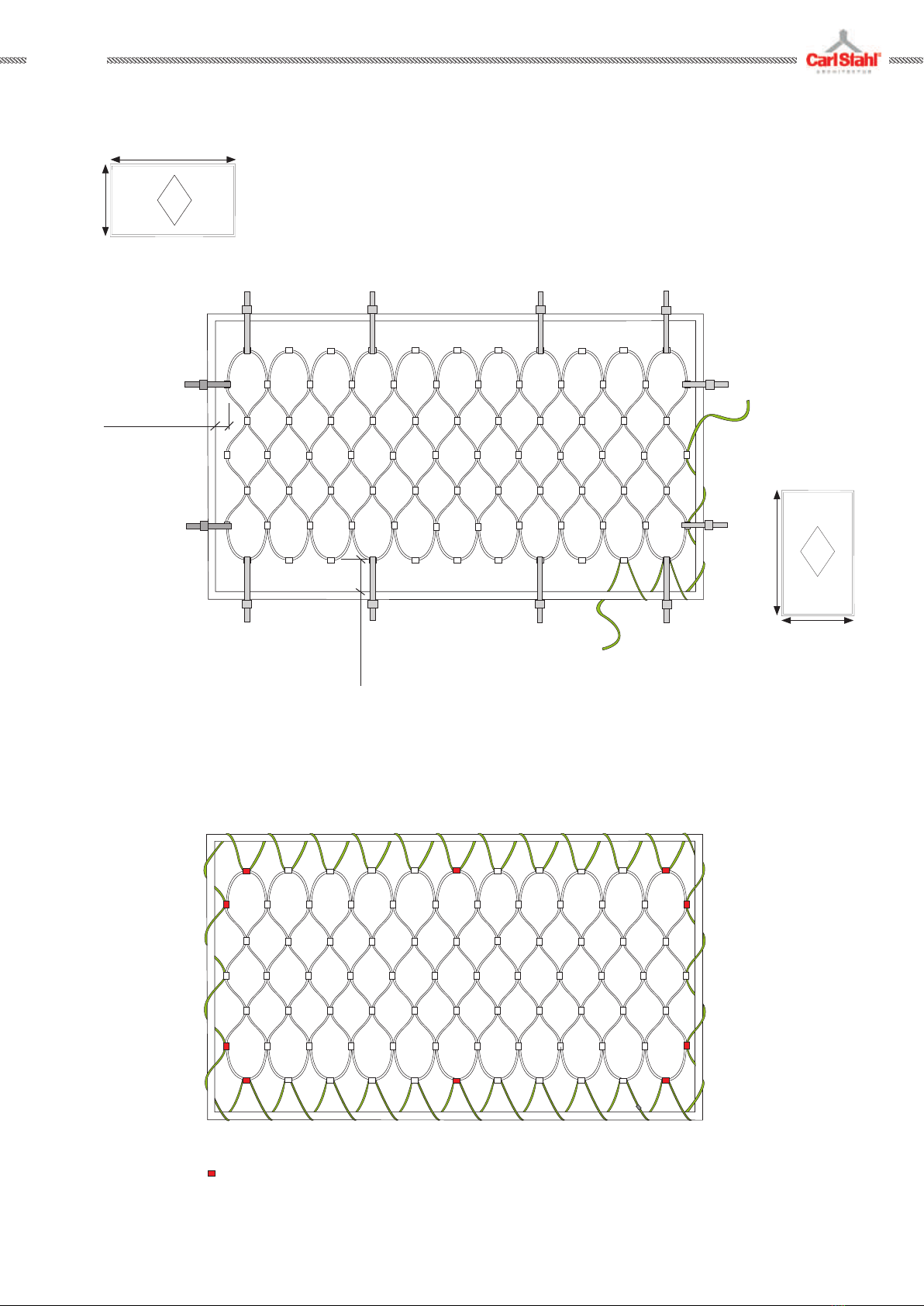

NETZRANDAUSBILDUNGEN_MESH BORDER CONSTRUCTION
A B C

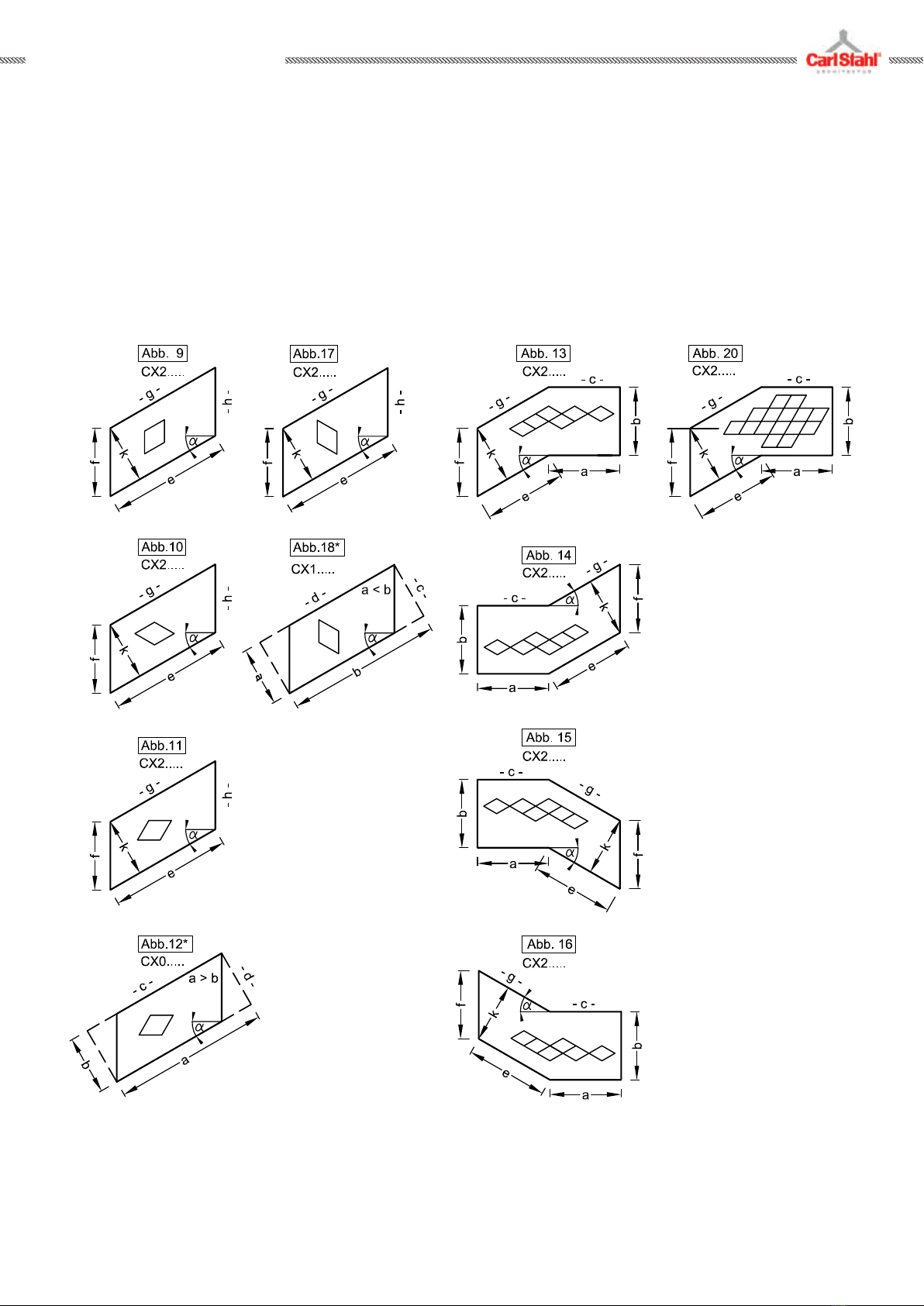

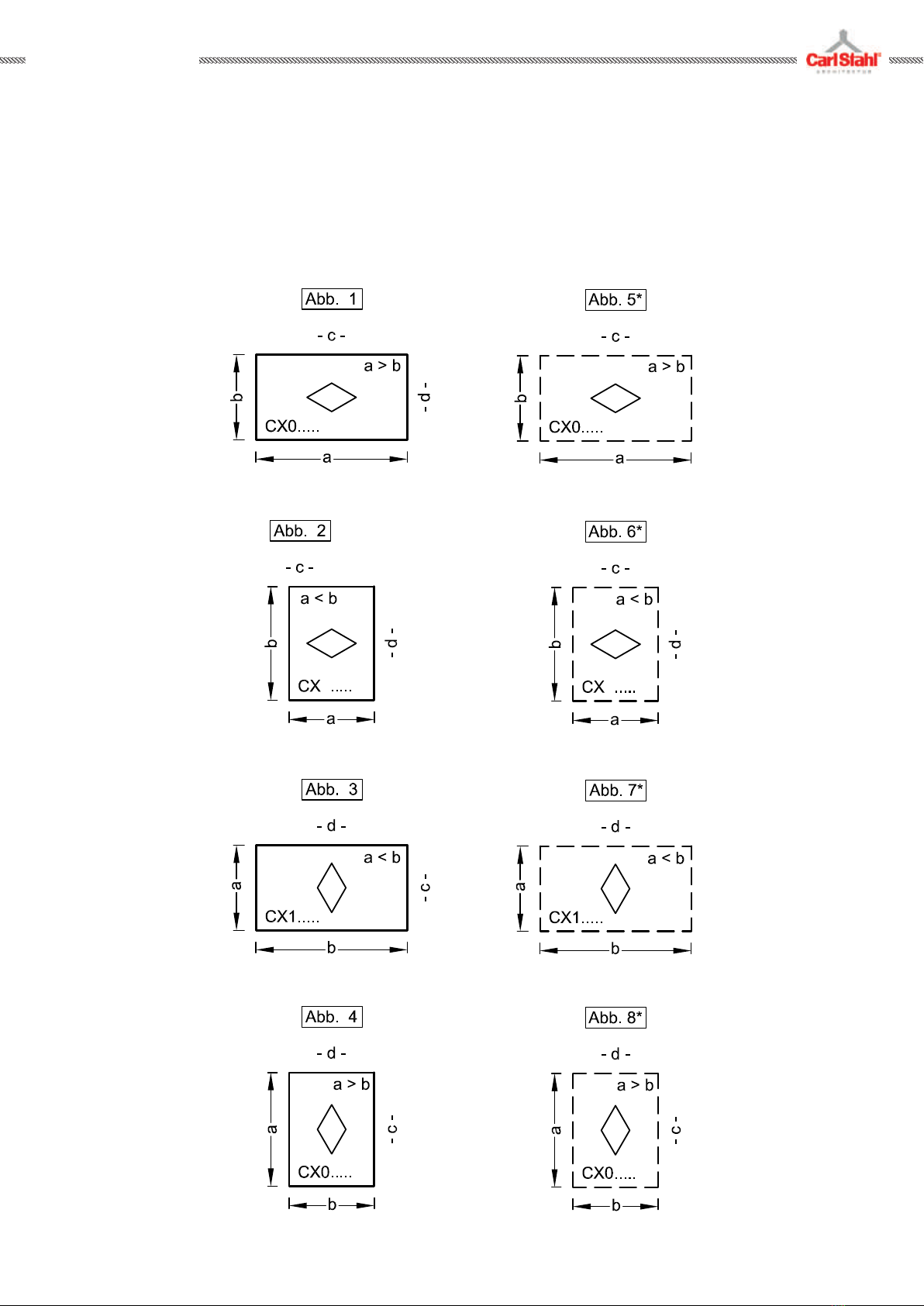

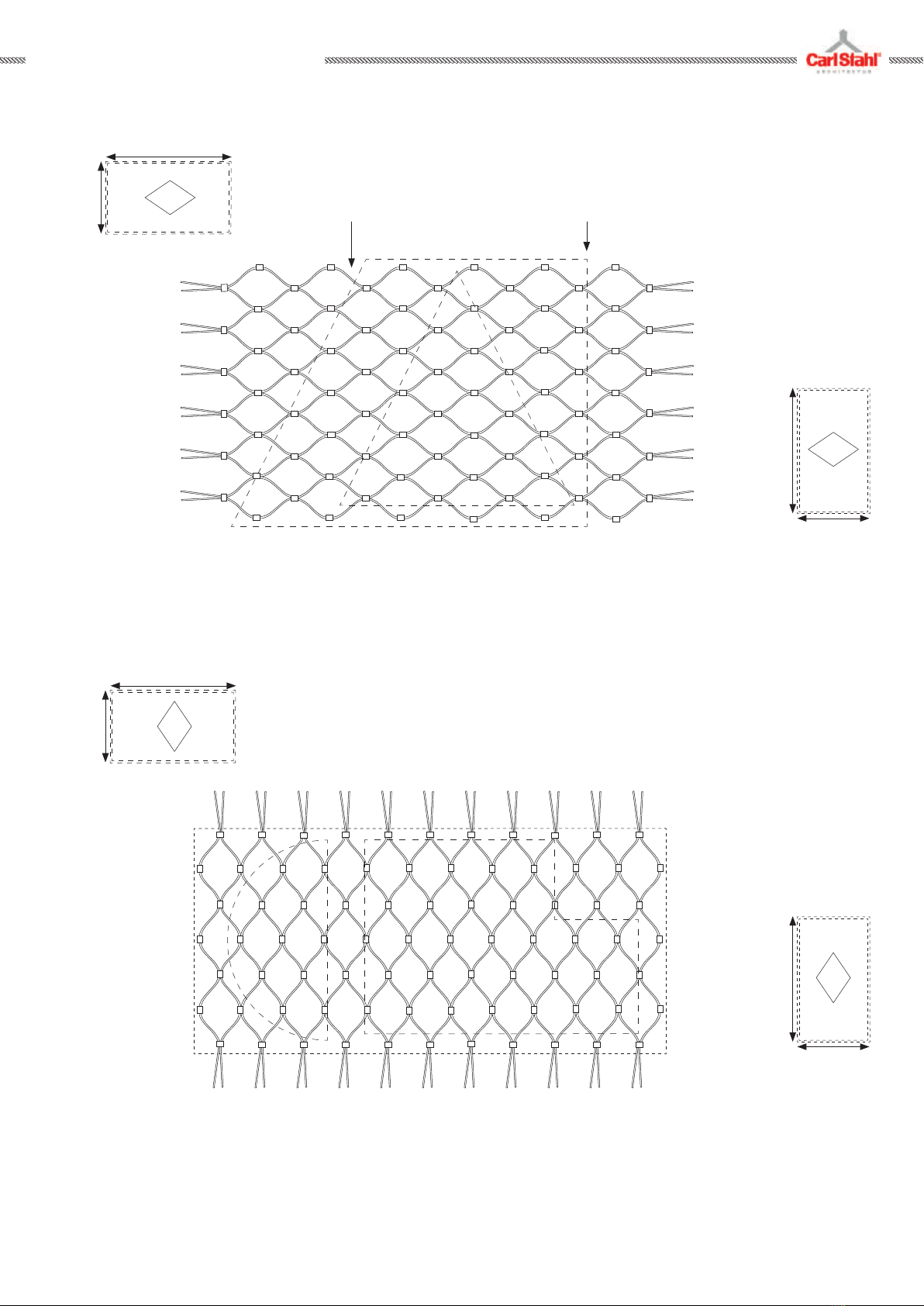

NETZFORMEN_MESH PANEL SHAPES
