Casalista Hogar BCBO010000WEWEC2 Installation guide

Hogar
Manual de Instrucciones
Dark BrownBCBO010000WEWEC2
Actualizado 07/11/2018
6-SHELF MOSAIC BOOKCASE
BIBLIOTECA MOSAICO ALTA
Assembly Instructions Manual
Cream Oak
BCBO010000BOBOC2
Wengué
Cenizo
Updated 07/11/2018
178 cm
70"
20 3/8"
51,7 cm
24,8 cm
9 3/4"
assembly time
for two person
tiempo de ensamblaje
para dos persona
30

1
¡CONGRATULATIONS! ¡Felicitaciones!
You have acquired a Casalista's furniture product, specially designed to provide you with the
highest quality and comfort. We assure an easy and fast assemble process, following this step
by step instruction manual. The final product will be a furniture piece that will bring you
years of entertainment.
Has adquirido un producto Casalista especialmente diseñado para brindarte la más alta calidad y
confort. Aseguramos un armado fácil y rápido siguiendo paso a paso el práctico instructivo creado
para ti. El producto final será un mueble que te brindará años de disfrute.
Verifica que todas las piezas están incluidas. Los tableros
que se encuentran identificados con letras para su fácil
ubicación.
Verify that all parts are included. The boards are
identified with letters for easy location.
Open the fitting bag with care so you do not loose
any parts. Check if item count is accurate and divide
all the parts into groups for an easier assembly
Abrir con mucho cuidado la bolsa de herrajes para no
perder ninguno. Comprueba si el contenido es el
correcto y sepáralos en grupos para facilitar su
identificación durante el armado.
Se recomienda armar el mueble sobre la caja o sobre una
superficie plana y cubierta para no rayarlo.
Assembly is recommended on the box or on a flat and
covered surface to prevent scratching on the product.
We recommend all the assembly take place near the
area where the unit will stay.
Procura armar cerca del sitio donde será usado el
mueble.
Visit us / Visítenos
Follow us / Síguenos
For additional questions on how to assemble your
furniture you can contact us at.
Para cualquier consulta sobre como armar tu mueble
puedes comunicarte con nosotros al
[email protected]e
If you must replace damaged or missing parts we will
be pleased to assist you. Have the instructions,
furniture code and invoice on hand so that we can
process your claim.
Adicionalmente si debes reemplazar piezas dañadas o
faltantes estaremos complacidos en atenderte.Ten a mano
las instrucciones, código de mueble y factura para que
podamos procesar tu reclamo.
?
max
max
max
max
max
max
Max 33 lb
Peso Máx15 kg
Este mueble fue diseñado para soportar el peso máximo. No
sobrecargue la unidad, si cualquier parte del mueble se arquea
puede colapsar o voltearse pudiendo causar lesiones graves y/o
daños a otros objetos.
This furniture piece was designed to support the maximun
weight. Do not exceed the weight limit, if any shelf, top or
bottom of unit bows or bends, can cause the furniture to
collapse and tip-over, causing serious bodily injury and/or
damage to other objects.
Evita que los niños suban encima del
mueble o se cuelguen de sus
travesaños ya que la unidad puede
voltearse pudiendo causar lesiones
graves e incluso mortales.
Never allow children to climb or hang on the shelves.The unit
may tip-over causing serious and even fatal injuries.

2
X 50 X 40 X 56 X 5
Assembly Fittings
Herrajes para el Ensamblaje
Wooden Pin Tarugo de Madera Allen Screw Tornillo de Unión Tapa Autoadhesiva Tornillo Adhesive Cover Cap Tachuela para Fondos Furniture Tack
X 1
L-bracket Pletina en L
X 1X 1 X 1
Ramplu
Tornillo para Ramplu
Ramplug Platen screw Ramplug Screw Tornillo para pletina
Note: Included pieces replacement
Taladro
Other Tools
Otras Herramientas
Hammer
Star Screwdriver Drill
Note:Tools not included
Nota: Herramientas no incluidas
X 1
Tornillo Drywall Drywall Screw Ramplú expansión Anchor Plug
X 1

3

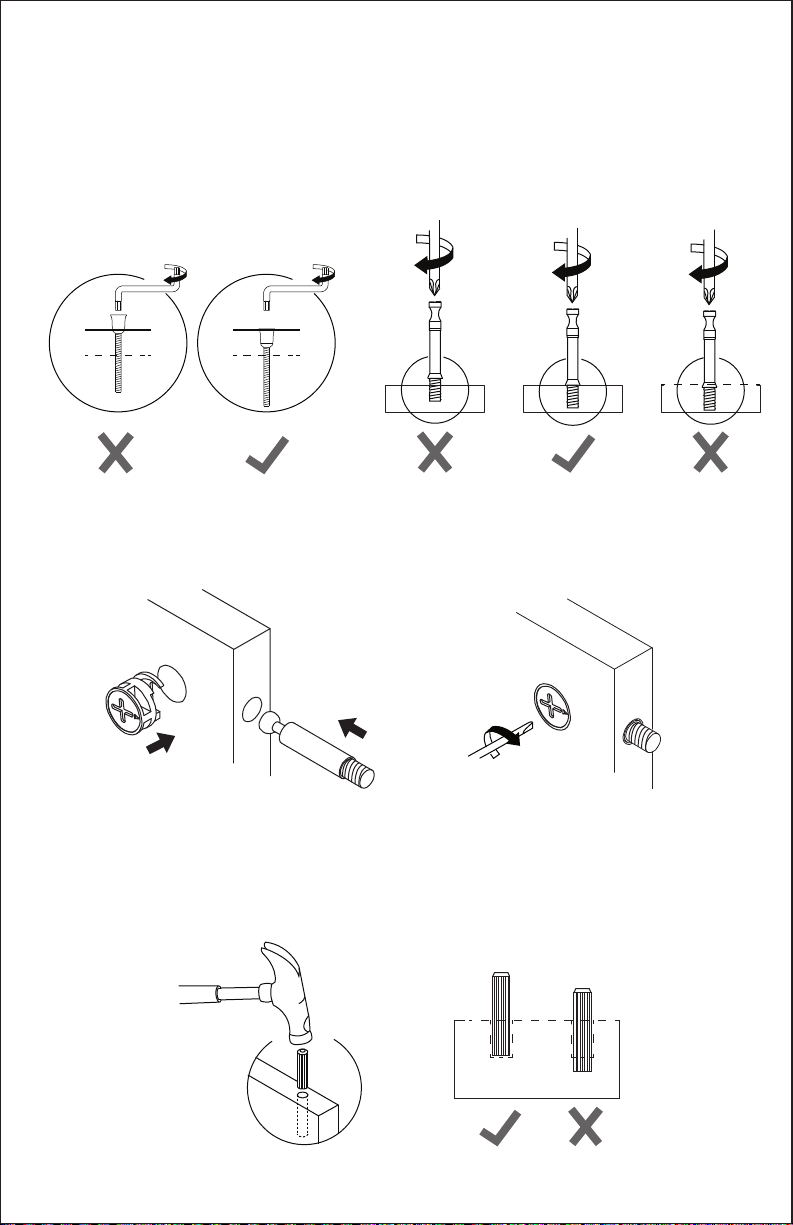

Consejos de Armado
Assemble Tips
Allen Screw Drilling Depth Minifix Dowel Drilling Depth
Profundidad de Perforación del
Tornillo Allen
Profundidad de Perforación del
Perno Minifix
Wooden Pin Placement
Profundidad de Colocación del Tarugo de Madera
TIP 1 TIP 2
Minifix Assemble Information
Información de Montaje Conjunto Minifix

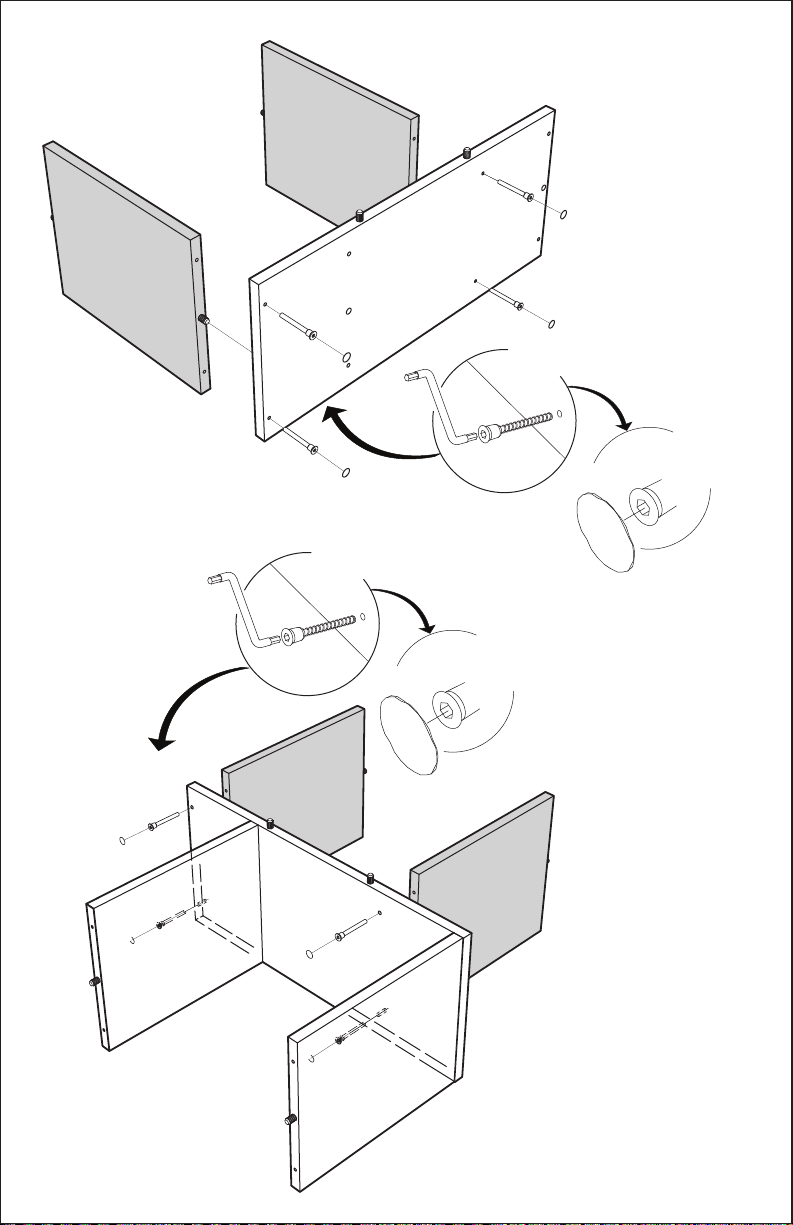

Paso 2
Step 2
Paso 1
Step 1
TIP 3
TIP 4
Note: tap gently
Nota: golpear suavemente

C
B
A
D
E
4

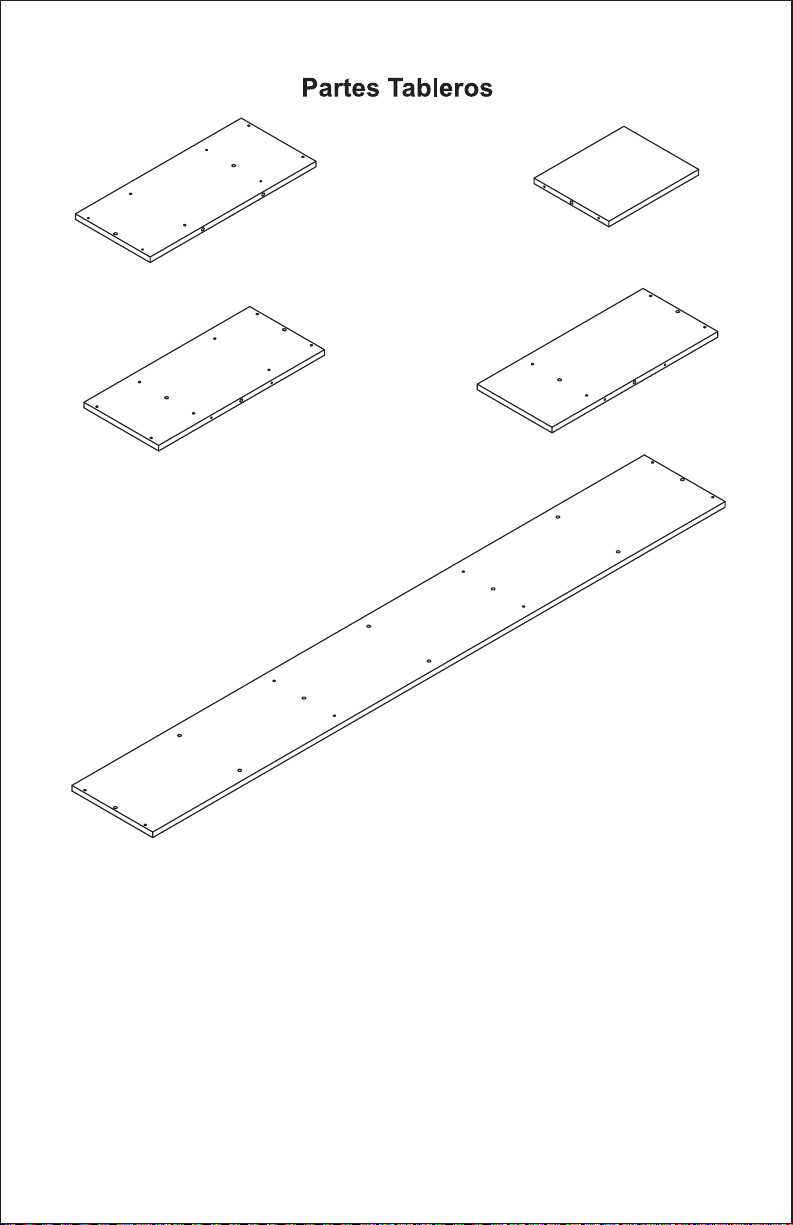

Assembly Parts
3
Parts
Piezas
12
Parts
Piezas
2
Parts
Piezas
2
Parts
Piezas
1
Part
Pieza

1
2
A
B
5

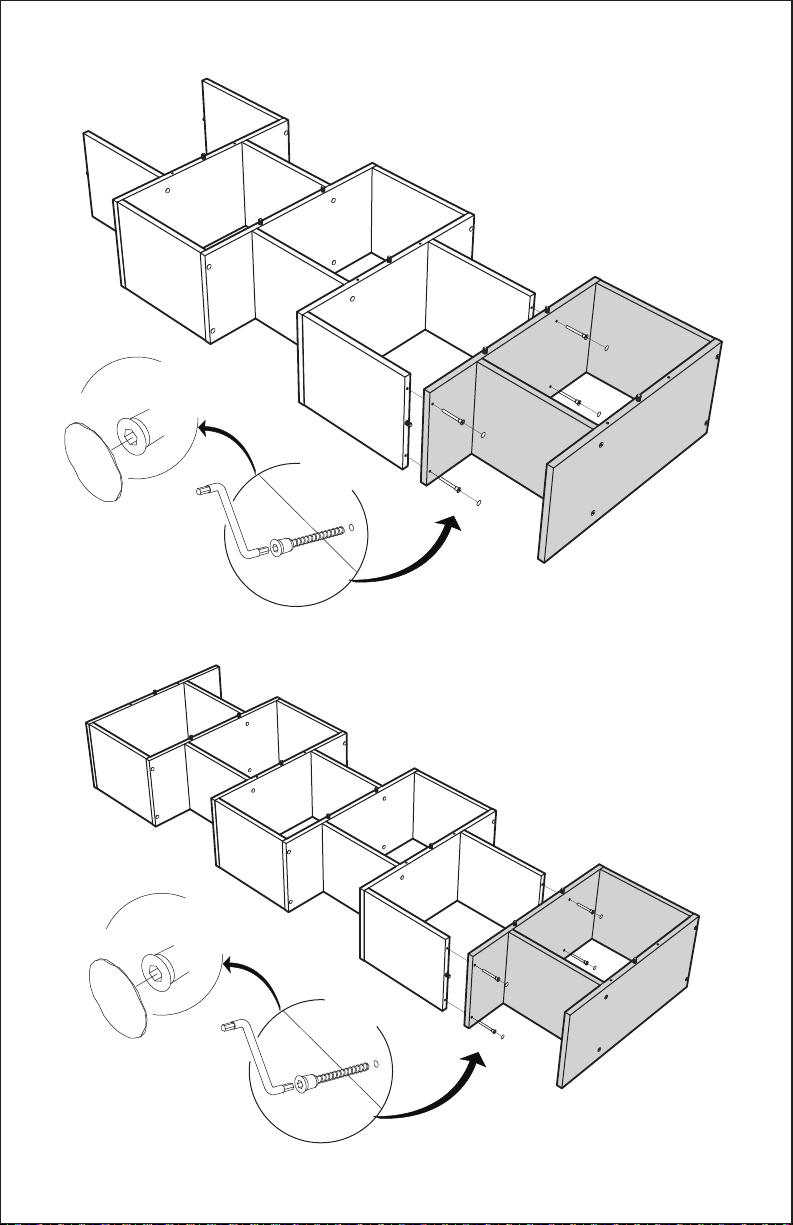

Repeat step by step all the
part A assembly instruction
Repetir paso a paso todas
las instucciones de armado
de todas las piezas A
2
Parts
Wooden Pin
Piezas
Tarugo
2
Parts
Wooden Pin
Piezas
Tarugo
Repeat step by step all the
part B assembly instruction
Repetir paso a paso todas
las instucciones de armado
de todas las piezas B

3
4
A
B
B
A
B
B
B
B
6
4
Parts
Allen Screw
Piezas
Tornillo Allen
4
Parts
Adhesive Cover Cap
Piezas
Tapa Autoadhesiva
4
Parts
Allen Screw
Piezas
Tornillo Allen
4
Parts
Adhesive Cover Cap
Piezas
Tapa Autoadhesiva

5
C
6
1
Part
Wooden Pin
Pieza
Tarugo
C
B
B
B
B
A
7
4
Parts
Allen Screw
Piezas
Tornillo Allen
4
Parts
Adhesive Cover Cap
Piezas
Tapa Autoadhesiva

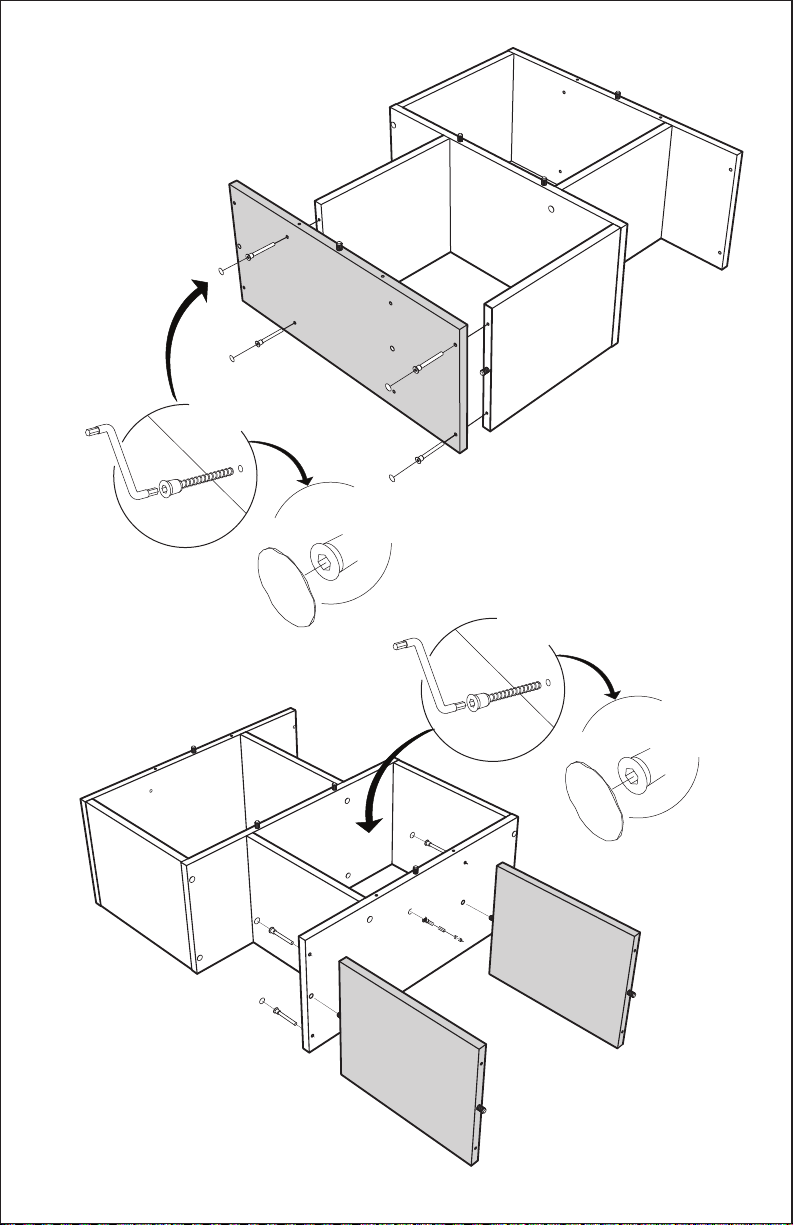

Repeat step by step all the
part C assembly instruction
Repetir paso a paso todas
las instucciones de armado
de todas las piezas C

7
8
C
B
B
B
B
A
C
C
B
BB
B
A
CB
B
8
4
Parts
Allen Screw
Piezas
Tornillo Allen
4
Parts
Adhesive Cover Cap
Piezas
Tapa Autoadhesiva
4
Parts
Allen Screw
Piezas
Tornillo Allen
4
Parts
Adhesive Cover Cap
Piezas
Tapa Autoadhesiva

9
10
C
B
B
B
B
A
CB
B
B
B
B
BA
9
4
Parts
Allen Screw
Piezas
Tornillo Allen
4
Parts
Adhesive Cover Cap
Piezas
Tapa Autoadhesiva
4
Parts
Allen Screw
Piezas
Tornillo Allen
4
Parts
Adhesive Cover Cap
Piezas
Tapa Autoadhesiva

B
B
A
D
D
11
12
10
1
Part
Wooden Pin
Pieza
Tarugo
4
Parts
Allen Screw
Piezas
Tornillo Allen
Repeat step by step all the
part D assembly instruction
Repetir paso a paso todas
las instucciones de armado
de todas las piezas D

13
14
C
B
BB
B
A
CB
B
B
B
B
B
A
D
C
B
B
B
B
A
CB
B
B
B
B
B
A
D
B
B
A
D
11
4
Parts
Adhesive Cover Cap
Piezas
Tapa Autoadhesiva
4
Parts
Allen Screw
Piezas
Tornillo Allen
4
Parts
Adhesive Cover Caps
Piezas
Tapa Autoadhesiva
4
Parts
Assembling Screw
Piezas
Tornillo Allen

C
BB
A
C
B
B
B
A
D
B
D
E
15
16
12
C
BB
A
C
B
B
B
A
D
B
D
E
B
B
B
A
A
B
B
B
B
8
Parts
Allen Screw
Piezas
Tornillo Allen
5
Parts
Piezas
1.18"
3 cm
1.18"
3 cm

13
17
Turn over the unit 90º
clock wise
Voltear grupo 90º
1
Part
Ramplug Screw or
Drywall Screw
Pieza
Tornillo Ramplú o
Tornillo drywall
1
Part
L-bracket
Pieza
Pletina en L
Place one side of L-bracket against wall or wall stud.
Use the screw and ramplug (or anchor plug) to secure
L-bracket to wall or wall stud
Coloque un lado del la pletina L contra la pared o el perl de la pared
falsa. Use el tornillo y el ramplú (o el ramplú de expansión) para
asegurar la pletina a la pared o al perl de la pared falsa
1
Part
Ramplug or
Anchor Plug
Pieza
Ramplú o Ramplú
de expansión

14
With creates spaces in complete
harmony and balance. Its wide range of furniture helps
you create special and modern environments to turn your
home into your favorite space and that of your family.
Biblioteca 2 puertas
61,5 cm x 180,3 cm x 25,7 cm
4-Shelf, 2-doors bookcase
20 7/8” x 19 3/4” x 6 7/8”
Centro de entretenimiento
mediano 52”
180 cm x 175,3 cm x 49 cm
52”Tv entertainment center
storage combination
70 7/8” x 69 3/4” x 19 1/4” Centro múltiple tv 55”
145 cm x 47,5 cm x 40 cm
2-Shelf, 2-door 55”tv stand
57 7/8” x 18 3/4” x 15 3/4”
Centro múltiple tv 46”
145 cm x 60 cm x 40 cm
4-Shelf, 1-door 46”tv stand
57 7/8” x 23 5/8” x 15 3/4”
Centro múltiple tv 65”
160 cm x 47,5 cm x 40 cm
3-Shelf, 2-door, 1-drawer
65” tv stand
63” x 18 3/4” x 15 3/4”
Centro de entretenimiento
mediano 42”
120 cm x 179 cm x 42,7 cm
42”Tv entertainment center
storage combination
47 1/4” x 70 1/2” x 16 7/8”
Centro de entretenimiento
mediano 42”
95 cm x 165 cm x 42,7 cm
32”Tv entertainment center
storage combination
37 3/8” x 65“ x 16 7/8”
Mesa de tv 42”
120 cm x 65 cm x 42,7 cm
5-Shelf, 1-door 42”tv stand
47 1/4” x27 1/2” x16 7/8”
Mesa de tv 42”
120 cm x 65 cm x 42,7 cm
3-Shelf, 2-door 42”tv stand
47 1/4” x 25 1/2” x 16 7/8”
Biblioteca baja 3 repisas
60 cm x 99,5 cm x 30,1 cm
3-Shelf bookcase
23 5/8” x 39 1/8” x 11 7/8”
Carro tv 32”
90 cm x 70,1 cm x 45 cm
32”Tv Stand
35 3/8” x 27 5/8” x 17 3/4”
Biblioteca mediana 4
repisas
60 cm x 130 cm x 30 cm
4-Shelf bookcase
23 5/8” x 51 1/8” x 11 7/8”
Biblioteca alta 6 repisas
60 cm x 190 cm x 30 cm
6-Shelf bookcase
23 5/8” x 74 7/8” x11 7/8”
Biblioteca Mosaico Alta
51,7 cm x 178,5 cm x 24,8 cm
6-Shelf mosaic bookcase
20 3/8” x 70 1/4” x9 3/4”
También Disponible
Also Available

WARNING
Safety Precautions
This unit contains small parts which could cause
choking hazard for small children.
We recommend that you protect your work
surface during assembly to prevent scratching
or damage on the surface of the furniture.
Handle heavy furniture between two people. Do
not slide the unit, please lift it slightly with the
help of another person.
Do not overload the furniture, if any shelf, top or
bottom of unit bows or bends, can cause the
furniture to collapse and tip-over, causing
serious bodily injury and/or damage to other
objects.
Always unload the unit before moving it. The
weight of personal belongings can cause the
furniture to become unstable and break, causing
serious bodily injury and/or damage to other
objects.
Never let children climb or hang on shelves, the
unit may tip-over causing serious and even fatal
injuries.
ADVERTENCIA
Precauciones de Seguridad
Este producto contiene piezas pequeñas que
pueden causar peligro de asfixia a niños
pequeños.
Recomendamos que proteja su área de trabajo
durante el ensamblaje para no rayar la
superficie del mueble.
Manipule los muebles pesados entre dos
personas. No arrastre la unidad, levántelo
ligeramente con ayuda de otra persona para
desplazarlo de un lugar a otro.
No sobrecargue la unidad, si cualquier parte del
mueble se arquea puede colapsar o voltearse
pudiendo causar lesiones graves y/o daños a
otros objetos.
Vacíe siempre la unidad antes de moverla de
lugar. El peso de los objetos puede resultar que
el mueble pueda desarmarse o romperse
pudiendo causar lesiones graves y/o daños a
otros objetos.
Evita que los niños suban encima del mueble o
se cuelguen de sus travesaños ya que la unidad
puede voltearse pudiendo causar lesiones
graves e incluso mortales.
Evite colocar objetos muy calientes sobre la
superficie del mueble.
Do not place hot objetcs on furniture surfaces.
