CDR SLB222 Supplement

MAN504 .rev09
Printer
Touch screen
ON/OFF button
24V DC electric power port
Ethernet port
USB Type-B port
USB Type-A port
SLB222 analyser by CDR –Short Guide
Short instructions do not replace the complete user’s manual.
Analysis systems based on the SLB222 analyser are:
CDR FoodLab®, CDR WineLab®, CDR BeerLab®, CDR CiderLab, CDR PalmOilTester, CDR OxiTester
Incubation Cells
Reading photometric Cells
Rear panel
For the installation of the instrument, proceed as follows:
A. Place the SLB222 analyser on a flat surface in an area that it is not exposed to mechanical vibrations or extreme
temperature fluctuations or excessive light.
B. Connect the external power adapter to the port at the rear of the instrument using the appropriate power cord to an outlet
between 110V to 230V.
C. Press the ON/OFF button to switch ON the analyser. Press and hold the ON/OFF button for six seconds to switch OFF.

MAN504 .rev09

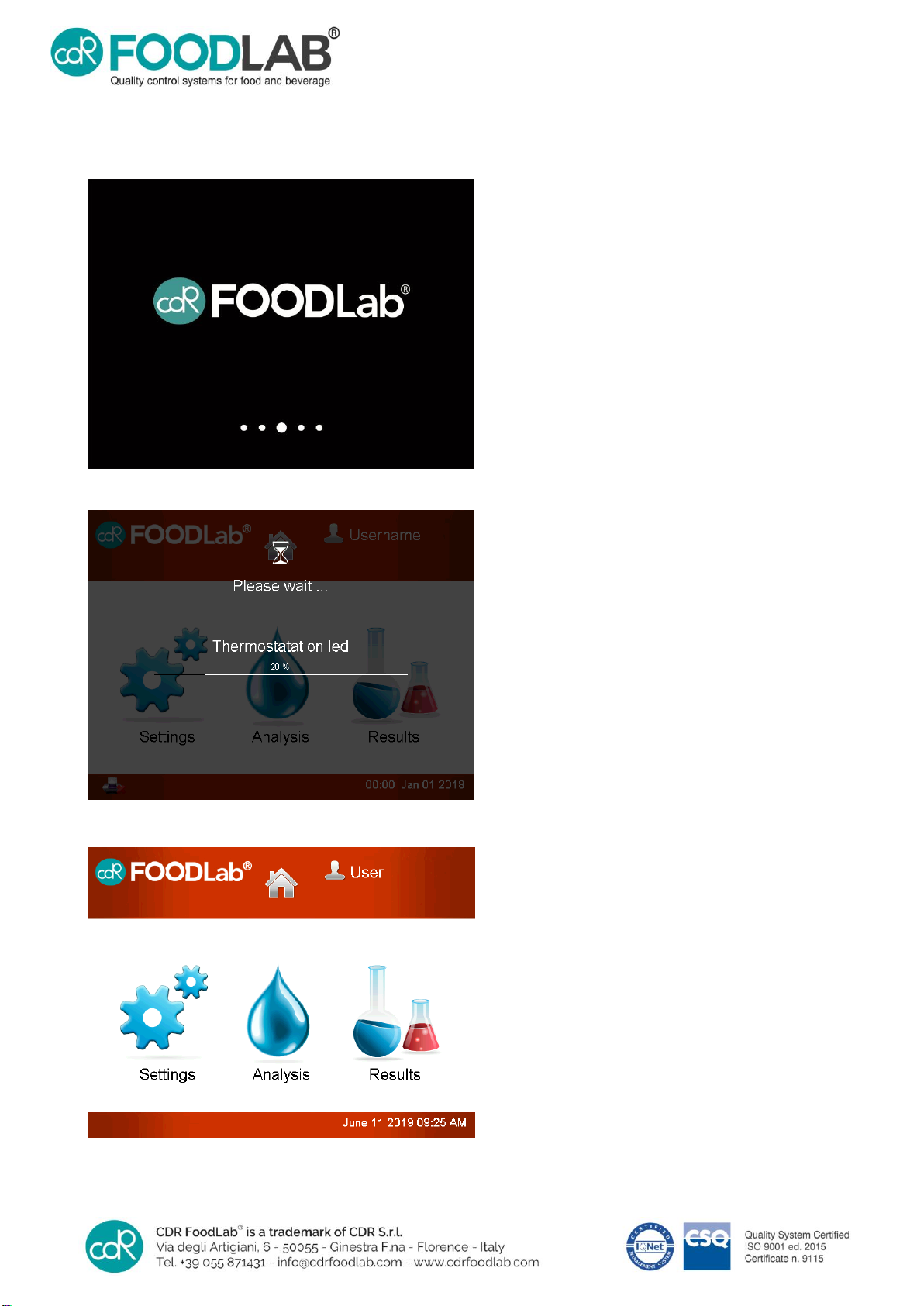

D. After powering ON the analyser, the photometer optics will be controlled together with other functional parts and on the
screen are shown:
and then
At the end of the heating process, the Main dialogue is shown:
The analyser is now ready to be used.

MAN504 .rev09

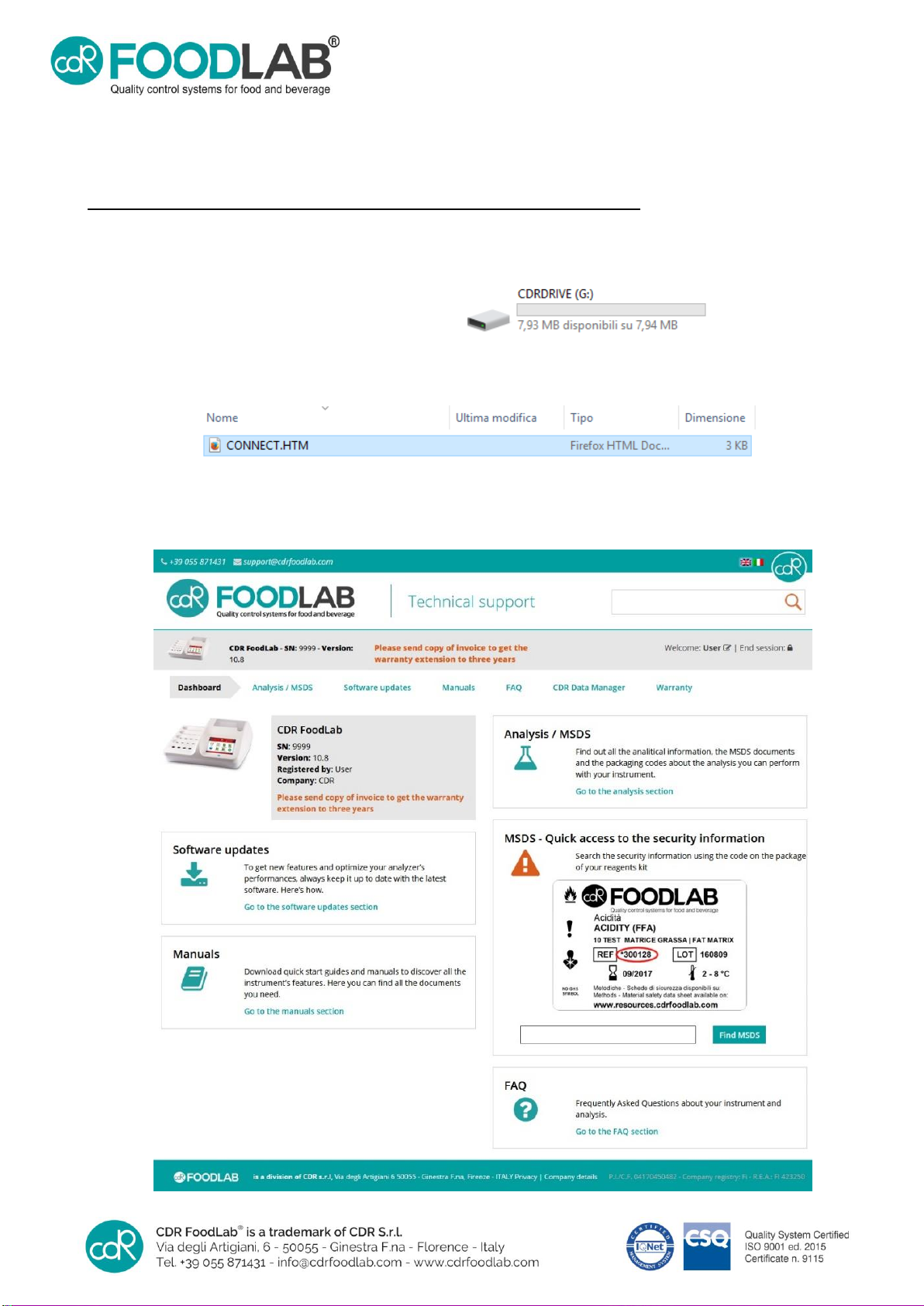

How to check if the analyser has the latest software version.
We suggest to carry out the check after the first switch-on.
1. Connect the instrument to your PC via the USB-type B cable
2. Find the CDRDRIVE in your PC and open it
3. Double click on the CONNECT link you’ll find in the CDRDRIVE and follow the instructions
4. The resources.cdrfoodlab.com website will open andyour analyser will be recognized. If it is suggested
on the webpage, update the analyser following the instructions.

CDR SLB222 Installing printing paper
Pullupthegreenleverontheprintertoreleasetheblackroller and insertthepaperundertheprinter roller.
Pull down the green lever to secure the printing roll and turn the green wheel to adjust the paper.

Rev. 1.1 of 18.03.2015
 Before using the device, all operators should be familiar with the instructions for
use that can be downloaded from CDR website. 
 Before the first operation, it is recommended that the packaging and the device be
visually checked to verify that it has not been damaged during transport. Return
the device to the Maintenance department for a functional inspection if damage
is reported. 
 The device is designed to perform food tests and can be used with cuvettes, code
CDR 230012, only. 
 The device cannot be used for tests on biological matrices that differ from those
described in methods and for which the device has been specifically calibrated
duringmanufacturing. 
 The device cannot be used with assay samples that have not been specifically
released by CDR. 
 The device cannot be used to perform continuous diagnostic tests. 
 Do not place reflecting objects inside the wells, nor get close to the well opening
with your eyes to avoid exposure to light radiations, which are considered, on a
prudential basis, as potentially hazardous to the sight. 
 The manufacturer recommends to preserve the original box in the event it is
necessary to transport the device and install it in another location. In terms of
disposal, cardboard is not regarded hazardous for people, animals or materials.
Before disposing of the package, see Directive 94/62/EC on packaging and
packagingwaste. 
Rév. 1.1 du 18_03_2015
 Avant d’utiliser l’instrument, il est obligatoire d’avoir lu et compris les instructions du
mode d’emploi, qu’il est possible de télécharger sur le site CDR.
 Avant toute mise en service, effectuer un contrôle visuel de l’emballage et de
l’appareil pour vérifierl’absence de bosseluresdérivantdechocs;en présencede
traces, adresser l’appareil au Service Maintenance qui en effectuera un contrôle
fonctionnel.

 L’instrument effectue la détermination d’analyses alimentaires en utilisant
exclusivement des cuvettes brevetées, code CDR 230012.
 L’instrument ne peut être utilisé pour effectuer des tests sur des matrices biologiques
différentes de celles indiquées dans les méthodes, pour lesquelles l’instrument
est spécifiquement étalonné en phase defabrication. 
 L’instrument ne peut être utilisé avec des échantillons n’étant pas fournis par CDR. 
 L’instrument ne travaille pas avec des tests diagnostiques en flux. 
 Ne pas introduire d’objets réfléchissants à l’intérieur des puits de lecture et ne pas
approcher les yeux de l’ouverture du puits afin d’éviter toute exposition à des
radiations lumineuses considérées, par prudence, potentiellement dangereuses
pour l’appareil visuel. 
 Il est conseillé de conserver la boîte pour tout éventuel autre transport suivant la
première installation. Toutefois, en cas d’élimination, l’emballage de carton ne
présente aucun danger pour les personnes, animaux ou matériels : avant
d’effectuer les opérations d’élimination, consulter la Directive 94/62/CE du
Conseil sur les emballages et sur les déchets dérivant d’emballages. 
Rev. 1.1 del 18_03_2015
Antes de utilizar el instrumento es obligatorio leer y comprender los contenidos de las
instrucciones para el uso, que se pueden bajar del sito CDR.
Antes de la puesta en servicio efectuar un control visual del embalaje y del aparato para
verificar que no haya abolladuras debidas a golpes; en caso contrario enviar el
aparato al Servicio Manutención para el control funcional.
El instrumento efectúa la determinación de análisis alimentarios, utilizando
exclusivamente las cubetas patentadas, código CDR 230012.
El instrumento no puede ser empleado para test con matrices biológicas diferentes de las
indicadas en las metodologías, para las cuales el instrumento se calibra en fase de
construcción.
El instrumento no puede ser empleado con ensayos diagnósticos no otorgados por CDR.
El instrumento no trabaja con test diagnósticos en flujo.
No introducir objetos reflectantes en el interior de los hoyos de la celda de lectura, ni
acercar los ojos a la abertura del hoyo para evitar la exposición a radiaciones
luminosas consideradas, por prudencia, potencialmente dañinas para el aparato
visual.
Se aconseja conservar la caja en caso de transportes futuros luego de la primera
instalación. En caso contrario, el embalaje de cartón no presenta, a los efectos de la
eliminación, particulares aspectos de peligro para las personas, animales o
materiales: antes de eliminarlo consultar la Directiva 94/62/CE del Consejo sobre
los embalajes y sobre los desechos de embalaje.
Rev. 1.1 vom 18_03_2015
 Vor Verwendung des Geräts ist es unbedingt erforderlich, dass die von der CDR-
Website herunterzuladende Bedienungsanleitung gelesen und verstandenwird. 
 Vor der Inbetriebnahme Verpackung und Gerät einer Sichtprüfung unterziehen, um
sicherzustellen, dass keine auf Stöße oder Schläge zurückführbare
Beschädigungen vorliegen; sollten solche Schäden erfasst werden, das Gerät
zwecks Durchführung einer Funktionspürfung an den Wartungsservice senden. 
 Das Gerät führt Bestimmungen für Lebensmittelanalysen durch, wobei
ausschließlich die patentierten Küvetten, Code CDR 230012, verwendet
werden. 
 Das Gerät darf nur für Tests an biologischen Matrizen eingesetzt werden, die
denjenigen entsprechen, die in den Verfahrensvorschriften angegeben sind,
denn das Instrument wird bei der Fertigung ausdrücklich für diesejustiert. 
 Das Gerät darf nicht mit Diagnoseproben verwendet werden, die nicht von CDR
freigegeben wurden. 
 Das Gerät arbeitet nicht mit kontinuierlichen diagnostischenTests. 
 Keine reflektierenden Objekte in die Mess-Schächte einbringen und die Augen von
der Schachtöffnung fernhalten, um die Exposition mit einer Lichtstrahlung zu
vermeiden, die aus Gründen der Vorsicht als potenziell gefährlich für den
Sehapparat betrachtet wird. 
 Den Karton für spätere Versanderfordernisse im Anschluss an die Erstinstallation
vorsorglich aufbewahren. Im Fall der Nichtverwahrung birgt die
Kartonverpackung entsorgungstechnisch keine besonderen Gefahrenaspekte für
Menschen, Tiere oder Materialien: Vor der Entsorgung die Richtlinie 94/62/EG
des Rates über Verpackungen und Verpackungsabfälle einsehen. 




















FOOD TEST PERFORMANCE EQUIPMENT
WARNING!
Use the device by strictly following the rules and requirements listed below
ATENCIÓN!
Utilizar el aparato respetando las prescripciones elencadas seguidamente
GERÄTE FÜR BESTIMMUNGEN IM RAHMEN VON
LEBENSMITTELANALYSEN
ATTENTION !
Utiliser l’appareil en respectant les prescriptions ci-dessous mentionnées
APARATOS PARA LA DETERMINACIÓN DE ANÁLISIS ALIMENTARIOS
ACHTUNG!
Bei der Verwendung des Geräts die nachstehenden Vorschriften beachten
APPAREILS POUR LA DÉTERMINATION D’ANALYSES ALIMENTAIRES

Rev. 1.1 del 18_03_2015
 Prima di utilizzare lo strumento è obbligatorio leggere e comprendere i contenuti
delle istruzioni per l’uso, scaricabili dal sito CDR. 
 Prima della messa in servizio effettuare un controllo visivo sull'imballo e
sull'apparato per verificare che non ci siano ammaccature dovute ad urti; in caso
contrario inviare l'apparato al Servizio Manutenzione per il controllo funzionale. 
 Lo strumento effettua la determinazione di analisi alimentari, utilizzando
esclusivamentele cuvette brevettate, codice CDR 230012. 
 Lo strumento non può essere impiegato per test su matrici biologiche difformi da
quelle indicate nelle metodiche, per le quali lo strumento viene espressamente
tarato in fase di costruzione. 
 Lo strumento non può essere impiegato con saggi diagnostici non rilasciati da CDR. 
 Lo strumento non opera con test diagnostici in flusso. 
 Non introdurre oggetti riflettenti all’interno dei pozzetti di lettura, né avvicinare gli
occhi all’apertura del pozzetto per evitare l’esposizione a radiazioni luminose
considerate, prudenzialmente, potenzialmente dannose per l’apparatovisivo. 
 Si consiglia di conservare la scatola in caso di trasporti futuri alla prima
installazione. In caso contrario, l’imballo di cartone non presenta, agli effetti
dello smaltimento, particolari aspetti di pericolo per le persone, animali o
materiali: prima dello smaltimento consultare la Direttiva 94/62/CE del
Consiglio sugli imballaggi e sui rifiuti da imballaggio. 
Complete user’s manual available for download from: resources.cdrfoodlab.com
APPARECCHIATURE PER DETERMINAZIONE DI ANALISI ALIMENTARI
ATTENZIONE!
Utilizzare l’apparecchiatura attenendosi alle prescrizioni elencate di seguito
