CDVI PSMB242 User manual

24V DC 2.5A switch mode power supply with battery backup
PSMB242
EN
10
WARRANTY
YEAR
Alimentation à découpage 24V DC 2.5A avec charge de la batterie
FR

EN EN
2
PSMB242
24V DC 2.5A switch mode power supply with battery backup

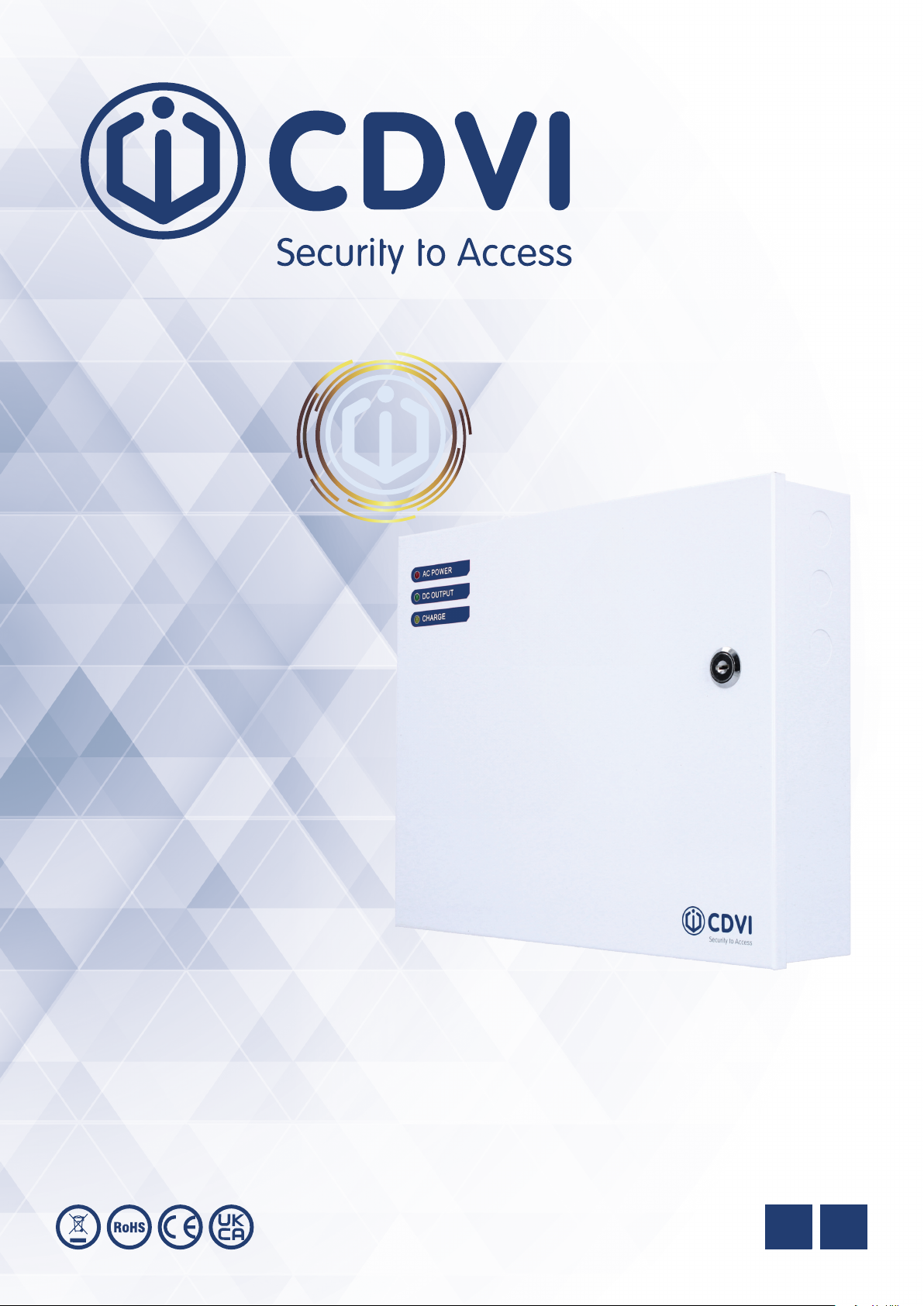

1] PRODUCT PRESENTATION
2] PACKAGE CONTENTS
Power Supply
1
The PSMB242 is a switch mode power supply ideal for access control and general
applications requiring standby battery capability. The unit has a regulated highly stable
output supplying full rated current to load and a universal mains voltage input range
(190 to 265Vac). The 24V DC power supply has a 2.5A rated current.
CDVI power supplies using switch mode power supply technology are extremely ecient.
This switch mode technology also provides more reliable products in the eld, as they
are less likely to overheat.
2.5 AMPS
LED INDICATION
ADDITIONAL BATTERY CHARGING CIRCUIT
(B7.5 - 7AH RECHARGEABLE BATTERY NOT INCLUDED)
SHORT CIRCUIT PROTECTION
STURDY LOCKABLE BOX
CERTIFICATIONS:
EN 55032: 2015+A11:2020
EN 55035/ 2017
EN IEC 61000-3-2
EN 61000-3-3/ 2013+A1/2019
EN IEC 61000-3-2/ 2019
EN 61000-3-3/ 2013+A1/2019
EN 61000-3-3/2013+A1/2019
EN 62368-1/2014/A11:2017
DIMENSIONS: 330 X 265 X 75 MM
330 mm
265 mm
75 mm

EN EN
3
PSMB242
24V DC 2.5A switch mode power supply with battery backup
3] TECHNICAL FEATURES
Feature PSMB242
Input Voltage 190 - 264V AC
Frequency 50 or 60 Hz
Output Voltage (DC Normal Mode) 27.6V DC +/-2%
Voltage (DC Battery Mode) 25.4V DC
Rated Current 2.5A
Rated Power 80W (with charging battery)
Battery Battery Type 2 x 12V 7Ah - lead acid
Charge Voltage 27.6V DC +/- 2%
Charge Current 0.4A
Electronic Protection Input Fuse 2A / 250Vac
Overload 3A DC +/- 5%
Over Voltage 30V DC +/- 5%
Deep Discharge 21V DC +/- 2%
Short Circuit Safety Mode
Temperature Work
Storage -20°C to +50°C -30°C to +80°C
Humidity Work
Storage 20 to 80% RH 10 to 90% RH
LED indicator
LED Colour Solid LED LED OFF Flickering LED
AC INPUT OK AC INPUT NOT OK X
DC OUTPUT OK DC OUTPUT NOT OK X
BATTERY CHARGED BATTERY EMPTY BATTERY CHARGING
NOTE: When a short circuit or overload occurs, all LED indicators start ickering.

EN EN
4
PSMB242
24V DC 2.5A switch mode power supply with battery backup

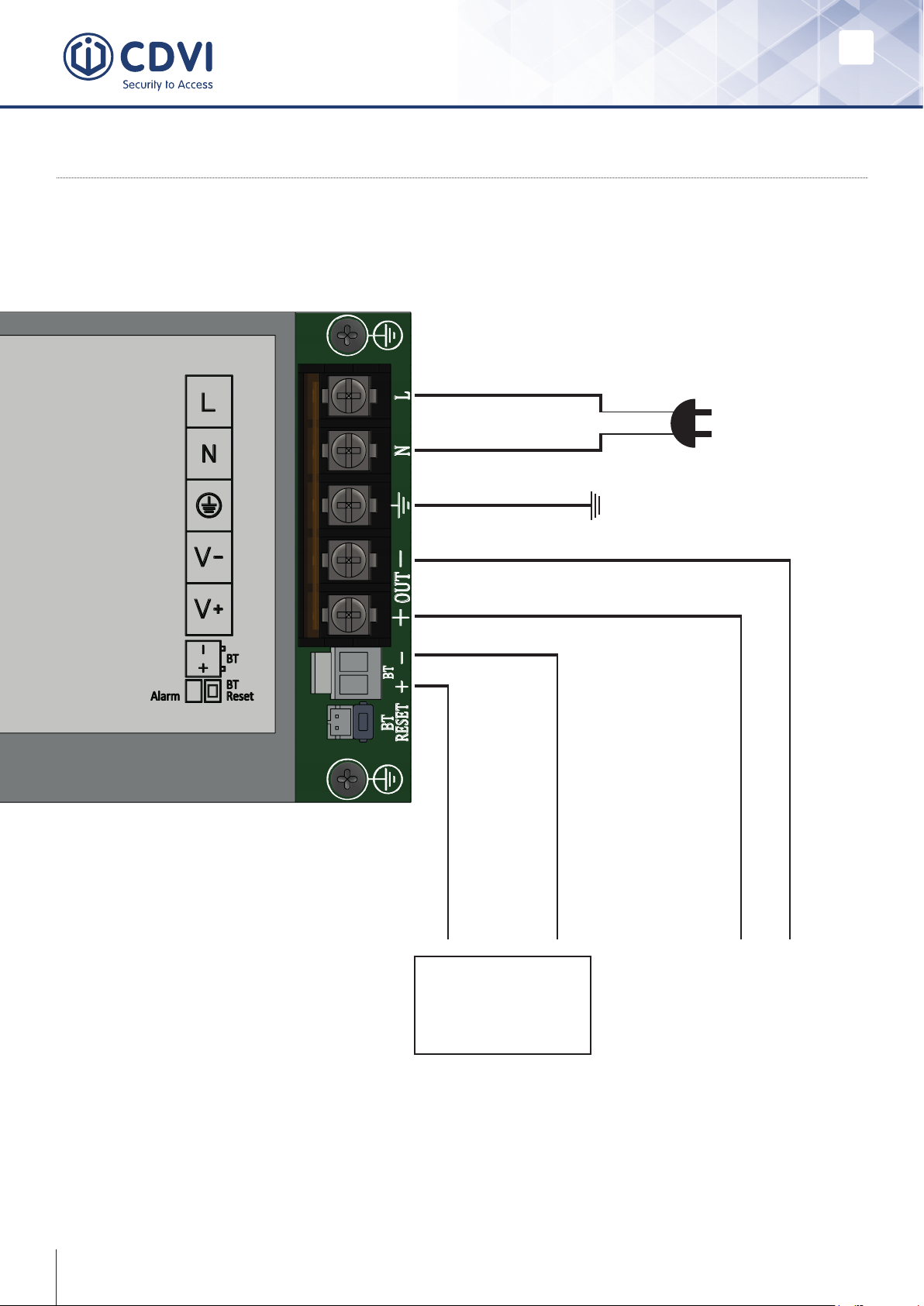

4] WIRING AND CONNECTIONS
230V AC
+ +- -
GROUND
BATTERY connect to high-
voltage 24 V
peripherals

EN EN
5
PSMB242
24V DC 2.5A switch mode power supply with battery backup
5] INSTALLATION
6] RECOMMENDATIONS
1. Please ensure the power is o before any operation. Use the hanging holes to
mount the PSMB and apply suitable screws to the xing holes.
2. Connect the load device to DC output terminals (V+, V2 as shown in the wiring
diagram
3. If applicable, connect Red and Black battery cables to battery terminals, Red cable:
+ and Black cable -
4. Connect AC power to the input terminal in accordance with L, N and Ground.
Tighten the screws to ensure solid connection.
5. The Power Supply must be properly grounded to avoid any hazardous or faulty
functions.
6. Turn on the Power Supply to check the LED indicators to ensure the unit is working
properly.
1. The Power Supply unit must be operated by a qualied person only.
2. Do not open the shield. Please return to the installer if problems occur. Make sure
the device is well ventilated.
3. The power supply is intended for indoor use and should be mounted vertically.
4. Use only rechargeable sealed lead acid battery in accordance with the specication
requirements.
5. When the battery is replaced, either restart the AC power or press the BT Reset
button to activate the new battery.
6. Please use a good new battery to activate the charging circuit. A bad battery will
cause the Power Supply to go into ‘protective mode’.

6
FR
PSMB242
Alimentation à découpage 24V DC 2.5A avec charge de la batterie
1] PRÉSENTATION PRODUIT
2] ÉLÉMENTS FOURNIS
L’alimentation à découpage PSMB242 est idéale pour le contrôle d’accès et les
applications générales nécessitant une capacité de batterie de secours. L’alimentation
est dotée d’une sortie régulée et stable, fournissant le courant nominal complet sous
charge, et d’une plage d’entrée universelle pour la tension de ligne (de 190 à 265 V
AC). L’alimentation 24V DC a un courant nominal de 2.5A.
Les alimentations CDVI utilisant la technologie des alimentations à découpage sont d’un
d’un exellent rendement. Cette technologie à découpage fournit également des produits
plus ables sur le terrain, car ces deniers sont moins susceptibles de surchauer.
2.5AMPÈRES
SIGNALISATION PAR LED
CIRCUIT SUPPLÉMENTAIRE DE CHARGE DE
LA BATTERIE
(BATTERIE RECHARGEABLE B7.5 - 7AH - NON
INCLUSE)
PROTECTION CONTRE LES COURTS
CIRCUITS
BOÎTIER ROBUSTE VERROUILLABLE
CERTIFICATIONS:
EN 55032: 2015+A11:2020
EN 55035/ 2017
EN IEC 61000-3-2
EN 61000-3-3/ 2013+A1/2019
EN IEC 61000-3-2/ 2019
EN 61000-3-3/ 2013+A1/2019
EN 61000-3-3/2013+A1/2019
EN 62368-1/2014/A11:2017
DIMENSIONS: 330 X 265 X 75MM
330 mm
265 mm
75 mm
Alimentation
1

7
FR PSMB242
Alimentation à découpage 24V DC 2.5A avec charge de la batterie
3] SPÉCIFICATIONS TÉCHNIQUES
Fonctionnalité PSMB242
Entrée Tension 190 - 264V AC
Fréquence 50 ou 60 Hz
Sortie Tension (DC Mode Normal) 27.6V +/-2%
Tension (DC Mode Batterie) 25.4V DC
Courant Nominal 2.5A
Puissance Nominale 80W (avec charge batterie)
Batterie Type de batterie 2 x 12V DC 7Ah - acide au plomb
Tension de charge 27.6V DC +/- 2%
Courant de charge 0.4A
Protection électronique Fusible d’entrée 2A / 250Vac
Surcharge 3A DC +/- 5%
Surtension 30V DC +/- 5%
Décharge Limite 21V DC +/- 2%
Court Circuit Mode Sécurité
Température Travail
Stockage -20°C à +50°C -30°C à +80°C
Humidité Travail
Stockage 20 à 80% RH 10 à 90% RH
Signalisation par LED
Couleur LED État ON État OFF Clignotant
Entrée AC OK Entrée AC PAS OK X
Sortie DC OK Sortie DC PAS OK X
Batterie chargée Batterie déchargée Batterie en charge
NOTE: Toutes les LEDs clignotent en cas de courts circuits ou de surcharge.

8
FR
PSMB242
Alimentation à découpage 24V DC 2.5A avec charge de la batterie
4] CÂBLAGE ET CONNEXIONS
220V AC
+ +- -
TERRE
BATTERIE Terminaux se
connectant à des
périphériques à basse
tension de 12 V

9
FR PSMB242
Alimentation à découpage 24V DC 2.5A avec charge de la batterie
5] INSTALLATION
6] RECOMMANDATIONS
1. Veuillez vous assurer que le bloc d’alimentation est éteint avant toute opération.
2. Utilisez le trou de suspension pour accrocher le boîtier et appliquez des vis
adaptées aux trous de xation pour maintenir le boîtier au support.
3. Connectez le dispositif de charge aux bornes de sortie CC (V+, V-) comme indiqué
sur le bloc d’alimentation.
4. Le cas échéant, connectez les câbles de batterie rouge et noir aux bornes de la
batterie, Câble rouge: +, Câble noir: -
5. Connectez la tension AC à la borne d’entrée conformément aux indications L, N et
Terre. Serrez les vis pour assurer une bonne connexion.
6. Allumez le bloc d’alimentation et vériez que les LEDs fonctionnent.
1. Le bloc d’alimentation doit être installé par une personne qualiée.
2. Ne pas ouvrir le couvercle. Veuillez contacter votre installateur en cas de
problème. Veillez à une bonne ventilation du dispositif.
3. Le boîtier d’alimentation est destiné à être installé en intérieur uniquement et doit
être positionné verticallement.
4. N’utilisez que des batteries acides rechargeables scellées au plomb selon les
spécications requises.
5. Lorsque la batterie est remplacée, redémarrez l’alimentation AC ou appuyez sur le
bout BT Reset pour activer la nouvelle batterie.
6. Veuillez utiliser une batterie neuve pour activer le circuit de charge. Une mauvaise
batterie provoquera une mise en protection.
