Chacon 34889 Instruction manual

Quick user guide
(réf. 34889)

Download the app « mobile eye door +»
How to SETUP, for the rst time, your Chacon IP VDP

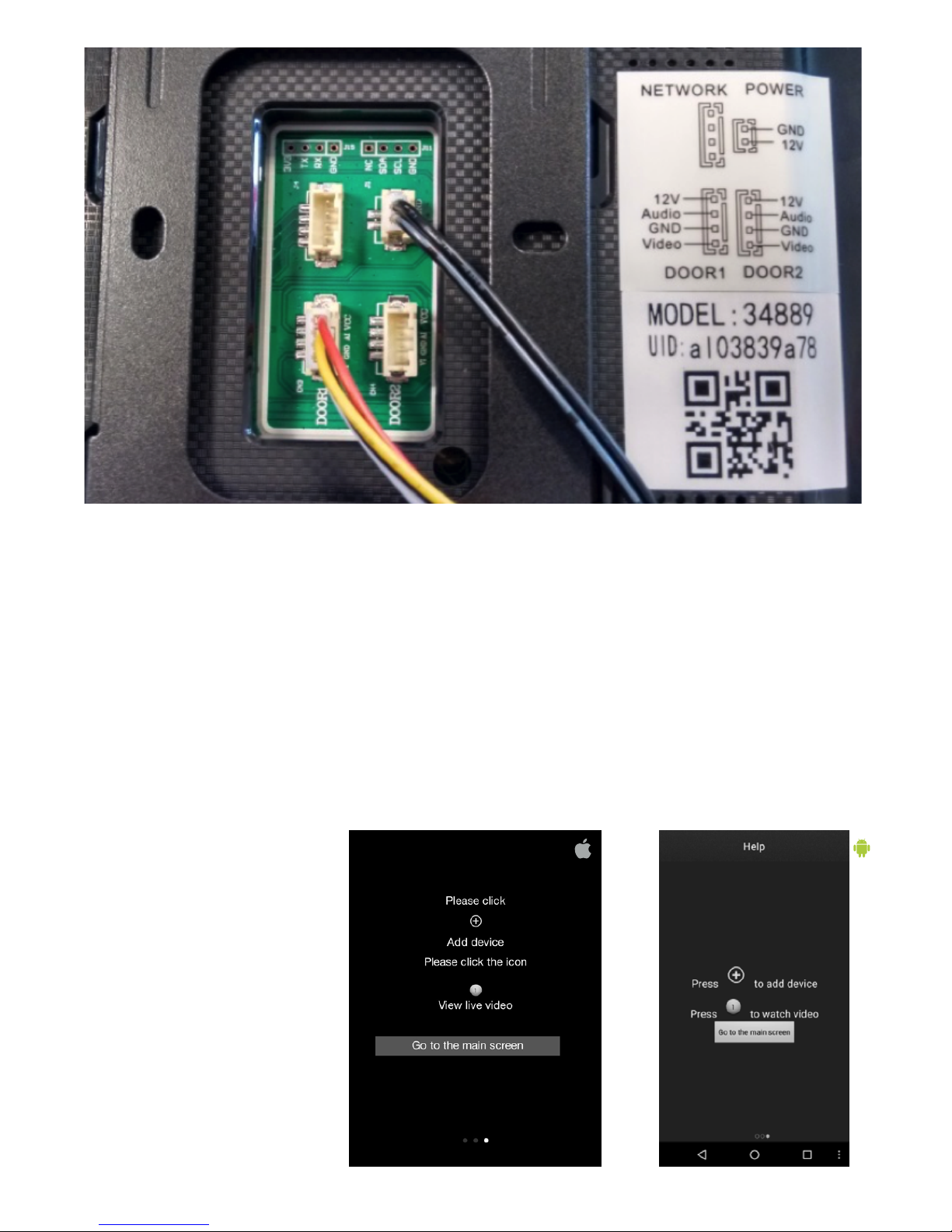

Connect the cables with the same color to each other, of both units. Connect the
POWER to your IP VDP and to the outside UNIT. Wait for around 1 minute until you
here a BIP to start RESET or using the VDP.
Ethernet
(RJ45)
Wi-Fi
Modem
220V AC
12V DC
*
* Alimentation DC requise (non incluse)

Start to do RESET to the IP VDP Chacon to start setup:
I.Press the “Talk” button, in the monitor around 5 seconds, until you hear a short
bip.
II.Wait now for around 30 seconds until it reboots.
III.The monitor is now in SETUP mode for the mobile APP. This is only for rst
conguration
Open the software and it
will appear a “Help” guide
with the functions of the
software. Slide right until
it appears the option “Go
to the main screen” and
press it;

Back to the application.
Press the button to add
the videophone. Then
select «add a device that is
connected to the internet»,
and then «scan QR Code».
Scan the QR code on the
back of the unit.
Change the device name
(the name may not contain
spaces) and, if you wish, the
user name and password
(the default password is
888888). Select «Done» in
the upper right-hand corner
of the screen.
To connect your
videophone to the internet,
press the icon, and then
and nally the «device
list» option . Next, press
the red «Wi-Fi setting»
button at the bottom of
the screen. Select your Wi-
Fi network and enter your
password.
Your IP videophone is now
on line.

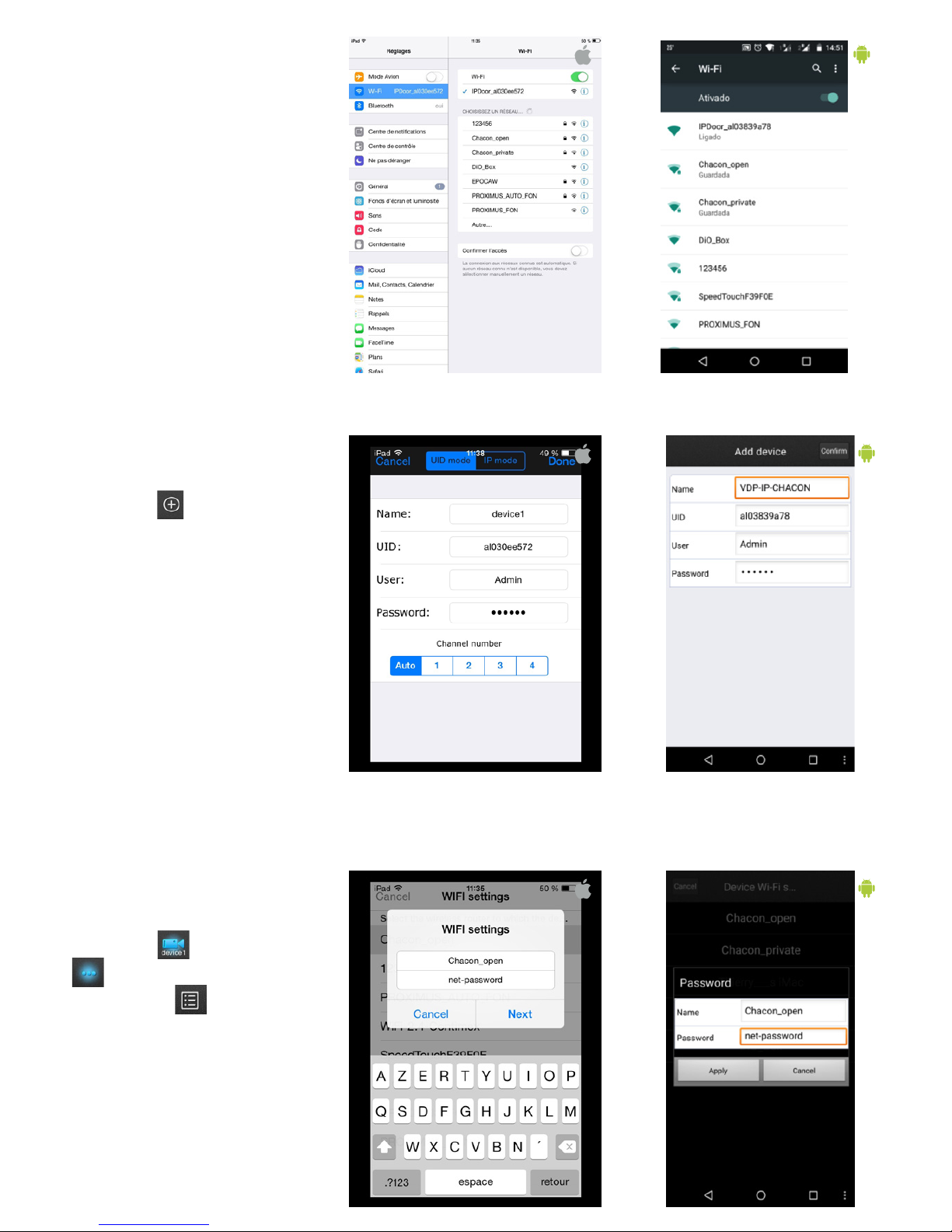

Now go to your Wi-Fi
settings, Wi-Fi, to connect
to the device”. Now search
the IP VDP in your Wi-Fi
networks and connect
your phone to it. Select,
for example, has you see
in the image: “IPDoor_
al030ee572”, and connect
to it.
If you don’t nd, the
IP VDP, in your Wi-Fi
networks please do the
Reset again;

Your IP VDP is in “blue”, as
in the 1st image .
Press the “ ” button
and the option “device
list - ” to activate the
notications on the
phone. This allows you to
receive notications of the
persons that visit you.
For iOs : Also you have
activate the notications
in your “Settings”,
“Notication Center” for
the “Mobile Eye Door+”
APP
For Android : Activate
notication in the app.
Press the IP VDP button
and then the number of
your entry, “1”, to view
whenever you want.

For all other mobile
equipment’s, that you
want to add your IP VDP,
please press the“+”button
and select the option “Add
a device that is connected
to the internet”. Select the
option “Scan Qr Code”and
scan the Qr Code that is in
the back of the Unit.
Hotline
BE + 32 900 51 100 (Tarif nat. / Nat. tarif : 0,45€/min)
FR + 33 1 57 32 48 12 (Prix communication nationale)
ES + 34 911 899 443 (Precio Comunicación Nacional)
PT + 351 221 450 250 (Preço Comunicação Nacional) v1.0 150929
www.chacon.be
Déclaration de conformité à la réglementation de la FCC:
Cet appareil est conforme à la section 15 de la réglementa-
tion de la FCC. Le fonctionnement est soumis aux deux
conditions suivantes: (1) cet appareil ne doit pas provoquer
d’interférences nuisibles et (2) il doit supporter toute
interférence reçue, y compris celles qui peuvent perturber le
fonctionnement.
CHACON déclare que l’appareil 34889 est conforme aux
exigences essentielles et aux autres dispositions pertinentes
de la directive 1999/5/CE:
EN61000-3-2:2006+A2:2009; EN61000-3-3:2013
EN55022:2010; EN55024:2010; EN301 489-1 V1.9.2;
EN301 489-17 V2.2.1 ; ETSI EN300 328 V1.8.1
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
EN300 328 V1.8.1 (2012-06)
Si la caméra ne fonctionne plus ou ne peut plus être réparée, elle doit être éliminée conformément aux réglementations en vigueur.
Élimination des piles et des accumulateurs usagés:
Vous êtes légalement tenu de rapporter les piles et les accumulateurs usagés (en vertu du décret relatifs aux piles et aux accumulateurs). L'élimination
des piles et accumulateurs usagés dans les déchets ménagers est interdite! Les piles/accumulateurs contenant des substances dangereuses sont
identiés par un symbole sur le côté. Ces symboles indiquent qu’il est interdit d’éliminer ces piles/accumulateurs dans les déchets ménagers. Les
abréviations des métaux lourds concernés sont les suivantes: Cd = cadmium, Hg = mercure, Pb = plomb. Vous pouvez rapporter les piles et les
accumulateurs usagés aux points de collecte désignés de votre localité ou dans tous les magasins qui vendent des piles ou des accumulateurs.
En suivant ces instructions, vous respectez vos obligations légales et contribuez à la protection de notre environnement !
FCC-verklaring: Dit apparaat voldoet aan deel 15 van de
FCC-voorschriften. Voor het gebruik moet worden voldaan
aan twee voorwaarden: (1) dit apparaat veroorzaakt geen
schadelijke interferentie en (2) dit apparaat accepteert alle
interferentie die het ontvangt, inclusief interferentie die kan
leiden tot een ongewenste werking.
CHACON verklaart dat het apparaat 34889 voldoet aan de
essentiële eisen en alle andere relevante bepalingen van de
richtlijn 1999/5/EG.
EN61000-3-2:2006+A2:2009; EN61000-3-3:2013
EN55022:2010; EN55024:2010; EN301 489-1 V1.9.2;
EN301 489-17 V2.2.1 ; ETSI EN300 328 V1.8.1
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
EN300 328 V1.8.1 (2012-06)
Als het camerasysteem niet langer functioneert of niet meer kan worden gerepareerd, moet het volgens de geldende wetgeving worden
verwijderd. Verwijderen van lege batterijen/accu's:
De wet (batterijverordening) schrijft voor dat alle lege batterijen en accu's moeten worden ingeleverd. Het weggooien van lege
batterijen/accu's bij het gewone huishoudelijke afval is verboden! Batterijen/accu's die gevaarlijke stoen bevatten zijn op de zijkant voorzien
van symbolen. Deze symbolen geven aan dat het verboden is deze batterijen/accu's bij het huishoudelijke afval te gooien. De afkortingen van
de respectieve zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. U kunt gebruikte batterijen en accu's, die niet langer kunnen worden
opgeladen, bij de daarvoor bestemde inzamelpunten in uw gemeente, winkel of andere verkooppunten van batterijen inleveren. Door deze
instructies na te leven voldoet u aan de wettelijke vereisten en draagt u bij aan de bescherming van het milieu!
Declaración de conformidad FCC: Este dispositivo cumple
con la Parte 15 de la normativa de la FCC de Estados Unidos.
El funcionamiento está sujeto a las dos condiciones
siguientes: (1) este dispositivo no debería causar
interferencias nocivas y (2) este dispositivo debe aceptar
cualquier interferencia recibida, incluidas aquellas que
puedan causar un funcionamiento no deseado.
CHACON declara que el aparato 34889 cumple con las exigencias
esenciales y el resto de disposiciones pertinentes de la directiva
1999/5/CE:EN61000-3-2:2006+A2:2009; EN61000-3-3:2013
EN55022:2010; EN55024:2010; EN301 489-1 V1.9.2;
EN301 489-17 V2.2.1 ; ETSI EN300 328 V1.8.1
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
EN300 328 V1.8.1 (2012-06)
Si el sistema de la cámara ya no funcionara o no pudiera ser reparado, deberá desecharse de conformidad con la normativa vigente. Eliminación
de baterías/acumuladores usados:
La ley (reglamento sobre baterías) obliga a devolver todas las baterías y todos los acumuladores usados. Eliminar las baterías o los acumuladores
usados junto con los residuos domésticos está terminantemente prohibido. Las baterías o los acumuladores que contienen sustancias peligrosas
están identicados con los símbolos pertinentes en el lateral. Estos símbolos indican que está prohibido desechar estas baterías o estos
acumuladores junto con los residuos domésticos. Las abreviaturas de los metales pesados correspondientes son: Cd= cadmio, Hg= mercurio, Pb=
plomo. Es posible devolver las baterías y los acumuladores usados que ya no pueden volver a cargarse en los puntos de recogida previstos para
este efecto en su localidad, en puntos de distribución o en cualquier otro lugar donde se vendan baterías o acumuladores. La observancia de estas
instrucciones le permitirá cumplir con los requisitos legales y contribuir con la protección de nuestro medio ambiente.
Declaração de conformidade FCC: Este dispositivo está em
conformidade com a Parte 15 das regras da FCC. O
funcionamento está sujeito às duas condições seguintes: (1)
este dispositivo não pode causar interferências nocivas e (2)
este dispositivo tem de aceitar quaisquer interferências
recebidas, incluindo interferências que possam causar um
funcionamento indesejado.
A CHACON declara que o aparelho 34889 está em
conformidade com as exigências essenciais e as outras
disposições pertinentes da diretiva 1999/5/CE:
EN61000-3-2:2006+A2:2009; EN61000-3-3:2013
EN55022:2010; EN55024:2010; EN301 489-1 V1.9.2;
EN301 489-17 V2.2.1 ; ETSI EN300 328 V1.8.1
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
EN300 328 V1.8.1 (2012-06)
Se o sistema de câmaras deixar de funcionar ou não tiver reparação, tem de ser eliminado de acordo com as regulamentações legais
válidas. Eliminação de baterias/acumuladores usados:
Por lei, é obrigado a devolver todas as baterias e acumuladores usados. A eliminação de baterias/acumuladores usados com o lixo
doméstico é proibida! As baterias/acumuladores que contêm substâncias perigosas estão marcados com os símbolos na parte lateral.
Estes símbolos indicam que é proibido eliminar estas baterias/acumuladores juntamente com o lixo doméstico. As abreviaturas para os
respetivos metais pesados são: Cd= cádmio, Hg= mercúrio, Pb= chumbo. Pode devolver as baterias e acumuladores usados que já não
podem ser carregados nos pontos de recolha designados na sua comunidade, lojas ou em qualquer local que venda baterias ou
acumuladores. Cumprir estas instruções irá permitir corresponder aos requisitos legais e contribuir para a proteção do nosso ambiente!
Dichiarazione di conformità FCC: Questo dispositivo è
conforme alla Parte 15 delle norme FCC. Il funzionamento
dipende dalle due seguenti condizioni: (1) questo dispositivo
non può causare interferenze pericolose e (2) questo
dispositivo deve accettare ogni interferenza ricevuta,
incluse le interferenze che possono causare un
funzionamento indesiderato.
CHACON dichiara che il dispositivo 34889 è conforme ai
requisiti essenziali e alle altre disposizioni applicabili della
direttiva 1999/5/CE:
EN61000-3-2:2006+A2:2009; EN61000-3-3:2013
EN55022:2010; EN55024:2010; EN301 489-1 V1.9.2;
EN301 489-17 V2.2.1 ; ETSI EN300 328 V1.8.1
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
EN300 328 V1.8.1 (2012-06)
Se l'impianto della videocamera non funziona più o non può più essere riparato, deve essere smaltito in base alle normative vigenti.
Smaltimento di batterie/accumulatori esausti:
La legge (ordinanza sulle batterie) prevede di rendere tutte le batterie e gli accumulatori esausti. È vietato smaltire le batterie/accumulatori
con i riuti domestici! Le batterie e gli accumulatori che contengono sostanze pericolose sono contrassegnati con dei simboli sul lato. Tali
simboli indicano il divieto di smaltire le batterie e gli accumulatori con i riuti domestici. Abbreviazioni dei metalli pesanti: Cd=cadmio,
Hg=mercurio, Pb=piombo. È possibile rendere le batterie e gli accumulatori esausti presso i punti di raccolta presenti sul territorio, negozi o
in qualsiasi altro luogo in cui tali prodotti vengono venduti. Seguendo queste istruzioni, opererete nel pieno rispetto della legge e darete il
vostro contributo alla salvaguardia dell'ambiente!
FCC Compliance Statement: This device complies with Part
15 of the FCC rules. Operation is subjected to the following
two conditions: (1)this device may not cause harmful
interference, and (2) this device must accept any
interferencereceived, including interference that may cause
undesired operation.
CHACON declares that the 34889 device is compliant with
the essential requirements and other relevant provisions of
Directive 1999/5/EC:
EN61000-3-2:2006+A2:2009; EN61000-3-3:2013
EN55022:2010; EN55024:2010; EN301 489-1 V1.9.2;
EN301 489-17 V2.2.1 ; ETSI EN300 328 V1.8.1
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
EN300 328 V1.8.1 (2012-06)
If the camera system no longer functions or can no longer be repaired, it must be disposed of according to the valid statutory regulations.
Disposal of spent batteries/accumulators:
You are required by law (Battery Ordinance) to return all spent batteries and accumulators. Disposing of spent batteries/accumulators with
common household waste is prohibited! Batteries/accumulators that contain hazardous substances are marked with the symbols on the
side. These symbols indicate that it is prohibited to dispose of these batteries/accumulators in the household waste. The abbreviations for the
respective heavy metals are: Cd=cadmium, Hg=mercury, Pb=lead. You can return spent batteries and accumulators that can no longer be
charged to the designated collection points in your community, outlets or wherever batteries or accumulators are sold. Following these
instructions will allow you to fulll the legal requirements and contribute to the protection of our environment!
