CHAFFOTEAUX EXPERT CONTROL User manual

EXPERT CONTROL
OK
INTERFACCIA DI SISTEMA
SYSTEM INTERFACE
COMMADE À DISTANCE
SYSTEEMINTERFACE
IT
GB
FR
BE
3318870

2
IT
indice
generalità …………………………………………………………………………………………………………… 3
norme di sicurezza …………………………………………………………………………………………… 4
caratteristiche tecniche …………………………………………………………………………………… 5
descrizione prodotto ………………………………………………………………………………………… 6
impostazione display ………………………………………………………………………………………… 8
modalità funzionamento riscaldamento……………………………………………………… 10
regolazione temperatura ambiente……………………………………………………………… 11
impostazione acqua calda riscaldamento …………………………………………………… 12
programmazione oraria riscaldamento ……………………………………………………… 13
funzionamento modalità manuale riscaldamento ……………………………………… 16
impostazione acqua calda sanitaria……………………………………………………………… 17
programmazione oraria acqua calda sanitaria …………………………………………… 18
funzioni extra ………………………………………………………………………………………………… 19
prestazioni di sistema (se disponibile) ………………………………………………………… 20
area tecnica
installazione …………………………………………………………………………………………………… 22
menu area tecnicna………………………………………………………………………………………… 24
impostazione zona ………………………………………………………………………………………… 24
termoregolazione …………………………………………………………………………………………… 28
tabella menu …………………………………………………………………………………………………… 30
tabela codici errori ………………………………………………………………………………………… 62

3
IT
L’interfaccia di sistema EXPERT CONTROL vi
consente una semplice ed efficace gestione
della termoregolazione degli ambienti ed il
controllo dell’acqua calda sanitaria.
Vi fornisce inoltre il primo aiuto, in caso di
malfunzionamento del sistema installato, se-
gnalando il tipo di anomalia e suggerendo gli
interventi per eliminarla o consigliando l’in-
tervento del Centro Assistenza.
Il presente libretto costituisce parte inte-
grante ed essenziale del prodotto.
Leggere attentamente le istruzioni e le av-
vertenze contenute nel presente libretto in
quanto forniscono importanti indicazioni ri-
guardanti l’uso e la manutenzione.
L’installazione, la manutenzione e qualsiasi
altro intervento devono essere effettuate da
personale in possesso dei requisiti previsti e
nel rispetto delle norme vigenti e delle indi-
cazioni fornite dal costruttore.
In caso di guasto e/o cattivo funzionamento
spegnere l’apparecchio e non tentare di ri-
pararlo ma rivolgersi a personale qualificato.
Eventuali riparazioni, effettuate utilizzando
esclusivamente ricambi originali, devono
essere eseguite solamente da tecnici qua-
lificati. Il mancato rispetto di quanto sopra
può compromettere la sicurezza dell’appa-
recchio e fa decadere ogni responsabilità del
costruttore.
Prima di effettuare la pulizia delle parti
esterne spegnere l’apparecchio.
generalità

4
IT
norme di sicurezza
LEGENDA SIMBOLI:
Il mancato rispetto dell’avvertenza compor-
ta rischio di lesioni, in determinate circostan-
ze anche mortali, per le persone
Il mancato rispetto dell’avvertenza compor-
ta rischio di danneggiamenti, in determinate
circostanze anche gravi, per oggetti, piante
o animali
Non effettuare operazioni che implichi-
no la rimozione dell’apparecchio dalla
sua installazione.
Danneggiamento dell’apparecchio.
Non salire su sedie, sgabelli, scale o sup-
porti instabili per effettuare la pulizia
dell’apparecchio.
Lesioni personali per la caduta dall’alto o per
cesoiamento (scale doppie).
Non utilizzare insetticidi, solventi o de-
tersivi aggressivi per la pulizia dell’appa-
recchio.
Danneggiamento delle parti in materiale pla-
stico o verniciate.
Non utilizzare l’apparecchio per scopi
diversi da quello di un normale uso do-
mestico.
Danneggiamento dell’apparecchio per so-
vraccarico di funzionamento.
Danneggiamento degli oggetti indebitamen-
te trattati.
Non fare utilizzare l’apparecchio da
bambini o persone inesperte.
Danneggiamento dell’apparecchio per uso
improprio.
ATTENZIONE!
L’apparecchio non è destinato a essere utilizzato
da persone (bambini compresi) le cui capacità fisi-
che, sensoriali o mentali siano ridotte, oppure con
mancanza di esperienza o di conoscenza, a meno
che esse abbiano potuto beneficiare, attraverso
l’intermediazione di una persona responsabile
della loro sicurezza, di una sorveglianza o di istru-
zioni riguardanti l’uso dell’apparecchio.
I bambini devono essere sorvegliati per sincerarsi
che non giochino con l’apparecchio.
PRODOTTO CONFORME
ALLA DIRETTIVA EU
2012/19/EU- D.Lgs.49/2014
riguardante il trattamento dei
Rifiuti di Apparecchiature
Elettriche ed Elettroniche (RAEE)
Il simbolo del cassonetto barrato riportato
sull’apparecchiatura o sulla sua confezione indi-
ca che il prodotto alla fine della propria vita utile
deve essere raccolto separatamente dagli altri
rifiuti.
L’utente dovrà, pertanto, conferire l’apparec-
chiatura giunta a fine vita agli idonei centri co-
munali di raccolta differenziata dei rifiuti elettro-
tecnici ed elettronici.
In alternativa alla gestione autonoma è possibi-
le consegnare l’apparecchiatura che si desidera
smaltire al rivenditore, al momento dell’acquisto
di una nuova apparecchiatura di tipo equivalen-
te.
Presso i rivenditori di prodotti elettronici con
superficie di vendita di almeno 400 m2 è inoltre
possibile consegnare gratuitamente, senza ob-
bligo di acquisto, i prodotti elettronici da smaltire
con dimensioni inferiori a 25 cm.
L’adeguata raccolta differenziata per l’avvio
successivo dell’apparecchiatura dismessa al
riciclaggio, al trattamento e allo smaltimento
ambientalmente compatibile contribuisce ad
evitare possibili effetti negativi sull’ambiente e
sulla salute e favorisce il reimpiego e/o riciclo
dei materiali di cui è composta l’apparecchiatura.

5
IT

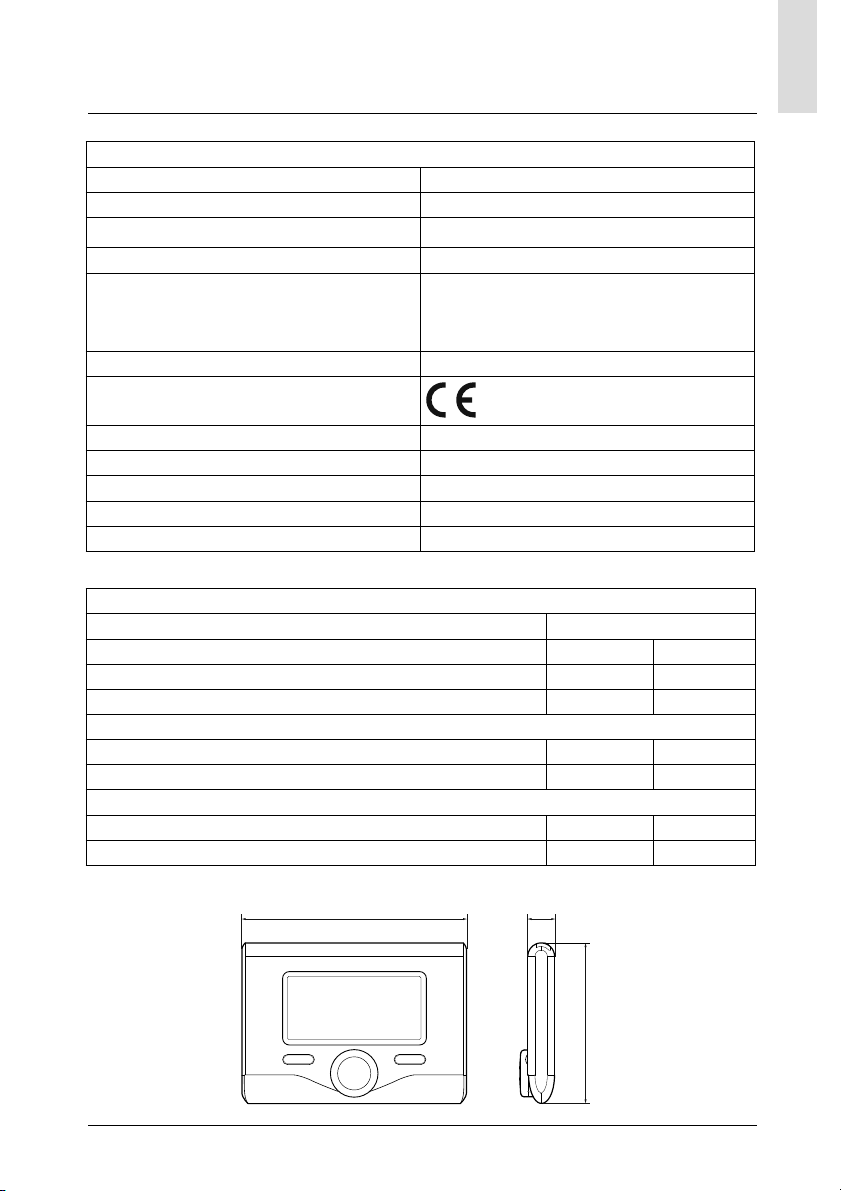

caratteristiche tecniche
DATI TECNICI
Alimentazione elettrica BUS
Assorbimento elettrico max. <0,5W
Temperatura di funzionamento -10 ÷ 60°C
Temperatura di stoccaggio -20 ÷ 70°C
Lunghezza e sezione cavo bus
NOTA:
PER EVITARE PROBLEMI DI INTERFERENZE, UTILIZZARE UN CAVO
SCHERMATO O UN DOPPINO TELEFONICO.
max. 50 m - min. 0.5 mm²
Memoria tampone 2 h
Comformità
LVD 2014/35/EU - EMC 2014/30/EU
Interferenze elettromagnetiche EN 60730-1
Emissioni elettromagnetiche EN 60730-1
comformità standard EN 60730-1
Sensore temperatura NTC 5 k 1%
Grado di risoluzione 0,1°C
134 mm 16 mm
96 mm
SCHEDA PRODOTTO
Nome del fornitore CHAFFOTEAUX
Modello identificativo del fornitore Expert Control Sonda esterna
Classe del controllo di temperatura V II
Contributo all'efficienza energetica % per il riscaldamento degli ambienti +3% +2%
Aggiungendo una sonda esterna:
Classe del controllo di temperatura VI --
Contributo all'efficienza energetica % per il riscaldamento degli ambienti +4% --
In un sistema a 3 zone con 2 sensori ambiente:
Classe del controllo di temperatura VIII --
Contributo all'efficienza energetica % per il riscaldamento degli ambienti +5% --

6
IT
descrizione del prodotto
Tasti e Display:
1. tasto indietro
(visualizzazione precedente)
2. manopola
3. tasto
OK
(conferma l’operazione
o accede al menu principale)
4. DISPLAY
Simboli display:
- ( ) Estate
- ( ) Inverno
- ( ) Solo riscaldamento
- ( ) OFF sistema spento
- ( ) Programmazione oraria
- ( ) Funzionamento manuale
- ( ) Indicazione presenza fiamma
- ( ) Temperatura ambiente desiderata
- ( ) Temperatura ambiente rilevata
- ( ) Temperatura ambiente desiderata deroga
- ( ) Temperatura esterna
- ( ) Funzione AUTO attiva
- ( ) Funzione VACANZA attiva
- ( ) Riscaldamento attivo
- ( ) Sanitario attivo
- ( ) Segnalazione errore
- (COMFORT) Funzione comfort attiva
- ( ) Presenza fiamma
- ( ) Solare attivo (ove presente)
- ( ) Menu completo:
- ( ) Impostazioni riscaldamento
- ( ) Impostazioni acqua calda
- ( ) Prestazioni sistema
- ( ) Opzioni schermo
OK
1234

7
IT
descrizione del prodotto
Simboli visibili con sistema solare e/o
pompa di calore installato:
- ( ) Caldaia
- ( ) Caldaia in funzione
- ( ) Raffrescamento
- ( ) Impianto a pavimento
- ( ) Bollitore mono serpentino
- ( ) Bollitore doppio serpentino
- ( ) Bollitore elettrosolare
- ( ) Colletore solare
- ( ) Circolatore
- ( ) Scambiatore
- ( ) Valvola deviatrice
- ( S1) Sonda collettore
- ( S2) Sonda bollitore bassa
- ( S3) Sonda bollitore alta
- ( S4) Termostato impianto a pavimento
- ( ) Sovratemperatura bollitore
- ( ) Sovratemperatura collettore
- ( ) Funzione antigelo
- ( ) Modalità sanificazione termica
- ( ) Funzione recooling
- ( ) Visualizzazione display digitale
- ( ) Visualizzazione display analogico
- ( ) Dispositivo configurabile
- ( ) Pompa di calore
- ( ) Resistenza 1
- ( ) Resistenza 2
- ( ) Resistenza 3
- ( ) Resistenza esclusa
- ( ) Comfort sanitario in periodo
a tariffa ridotta
- ( ) Comfort sanitario in periodo
a tariffa ridotta e a setpoint
Prima Accensione
La prima volta che si collega l’interfaccia di
sistema EXPERT CONTROL, viene chiesto di
scegliere alcune impostazioni di base.
Come prima cosa è necessario selezionare la
lingua dell’interfaccia utente.
Ruotare la manopola per selezionare la lingua
desiderata e premere il tasto OK per con-
fermare. Procedere con l’impostazione della
data e ora. Ruotare la manopola per selezio-
nare, premere il tasto OK per confermare la
selezione, ruotare la manopola per impostare
il valore.
Premere il tasto OK per confermare.
Salvare le impostazione con il tasto OK.
Premere il tasto OK per accedere al Menu.
Utilizzare la manopola centrale per lo scor-
rimento della lista menu e la selezione para-
metri, premere il tasto OK per confermare.
ATTENZIONE
Alcuni parametri sono protetti da un codice
di accesso (codice di sicurezza) che proteg-
ge le impostazioni della caldaia da un utilizzo
non autorizzato.
ridotto a 40°C durante periodo
a tariffa piena
- ( ) Modalità BOOST
- ( ) Modalità Silenziosa
- ( ) Funzioni speciali
- ( ) Modalità funzionamento Hybrid

8
IT
impostazioni display
La schermata princiaple dell’interfaccia di si-
stema è personalizzabile.
Nella schermata principale, è possibile con-
trollare l’ora, la data, la modalità di funziona-
mento, le temperature impostate o rilevate,
la programmazione oraria, le fonti energeti-
che attive ed il risparmio di emissioni di CO2
(ove presente).
Per accedere alle impostazioni del display
premere il tasto OK.
Ruotare la manopola e selezionare:
- Menu completo
Premere il tasto OK.
Ruotale la manopola e selezionare:
- Impostazioni schermo
Premere il tasto OK.
Tramite il menu “Impostazioni schemo” è
possibile selezionare i seguenti parametri:
- Lingua
Premere il tasto OK.
Ruotare la manopola e selezione la lingua
desiderata.
Premere il tasto OK per comfermare la scelta
e premere il tasto indietro “ “ per ritornare
alla visualizzazione precedente.
Ruotare la manopola e selezionare
- Data e ora
Premere il tasto OK.
Tramite la manopola selezionare il giorno,
premere il tasto OK, ruotare la manopola
per impostare il giorno esatto, premere il
tasto OK per confermare e passare alla
selezione del mese e successivamente
dell’anno confermando sempre l’imposta-
zione con il tasto OK.
Ruotale la manopola per selezionare l’ora,
premere il tasto OK, ruotare la manopola
per impostare l’ora esatta, premere il ta-
sto OK per confermare e passare alla se-
lezione ed impostazione dei minuti.
Premere il tasto OK per confermare.
Visualizzazione base
Imposta data e ora

9
IT
impostazioni display
Ruotare la manopola e selezionare ora le-
gale, premere il tasto OK, selezionare auto
o manuale, premere il tasto OK.
Premere il tasto OK per comfermare la scelta
e premere il tasto indietro “ “ per ritornare
alla visualizzazione precedente.
Ruotare la manopola e selezionare:
- Schermata iniziale
nell’impostazione schermata iniziale è
possibile scegliere le informazioni visua-
lizzate.
Scegliendo la visualizzazione “Persona-
lizzabile” è possibile selezionare tutte le
informazioni desiderate. In alternativa è
possibile scelgiere tra una delle schermate
preconfigurate:
Base
Fonti attive
Risparmio CO2 (ove presente)
Personalizzabile
Caldaia base (visibile solo con sonda
ambiente esclusa)
Caldaia completa (visibile solo con sonda
ambiente esclusa)
Solare (ove presente)
Zone (ove presente)
FWS (ove presente)
Sistema Pompa di Calore (ove presente)
Sistema Hybridp (ove presente)
Premere il tasto OK per confermare la scelta.
Premere il tasto indietro “ “per ritornare
alla visualizzazione precedente.
Ruotare la manopola e selezionare:
- Luminosità in stand-by
tramite la manopola regolare la luminosità
del displayd urante i periodi di stand-by.
Premere il tasto OK per confermare.
Ruotare la manopola e selezionare:
- Retroilluminazione
tramite la manopola impostare il tempo di
retroiluminazione del display dopo l’ultimo
utilizzo dell interfaccia di sistema viene
lasciato inattivo per un certo periodo di
tempo.
Premere il tasto OK per confermare.
Ruotare la manopola e selezionare:
- Temporizzazione schermata iniziale
tramite la manopola impostare il tempo di
attesa per la visualizzazione della scher-
mata princiapale.
Premere il tasto OK per confermare.
Premere il tasto indietro “ “ per ritornare
alla visualizzazione precedente.

10
IT
modalità di funzionamento riscaldamento
Selezione madalità inverno
Selezione madalità manuale
Premere il tasto OK, il display visualizza:
- Programmato / Manuale
- Estate / Inverno / Off
- Menu completo
Ruotare la manopola e selezionare:
- Estate / Inverno / Off
Premere il tasto OK.
Ruotale la manopola e selezionare:
- ( ) ESTATE
produzione di acqua calda sanitaria, esclu-
sione del riscaldamento.
- ( ) INVERNO
produzione di acqua calda sanitaria e ri-
scaldamento.
- ( ) SOLO RISCALDAMENTO
esclusione riscaldamento bollitore (ove
presente).
- ( ) OFF
sistema spento, funzione antigelo attiva.
Quando la funzione antigelo si attiva il di-
splay visualizza il simbolo:
“ ”. Questa funzione è una protezione
contro il congelamento delle tubature.
Premere il tasto OK per confermare.
Premere nuovamente il tasto OK per ritorna-
re alla visualizzazione precedente.
Ruotare la manopola e selezionare:
- Programmato / Manuale
Premere il tasto OK.
Ruotale la manopola e selezionare:
- ( ) PROGRAMMATO
il riscaldamento funzionerà secondo la
programmazione oraria impostata.
- ( ) MANUALE
il riscaldamento funzionerà in modalità
manuale.
Premere il tasto OK per confermare.
Premere nuovamente il tasto OK per ritorna-
re alla visualizzazione precedente.

11
IT

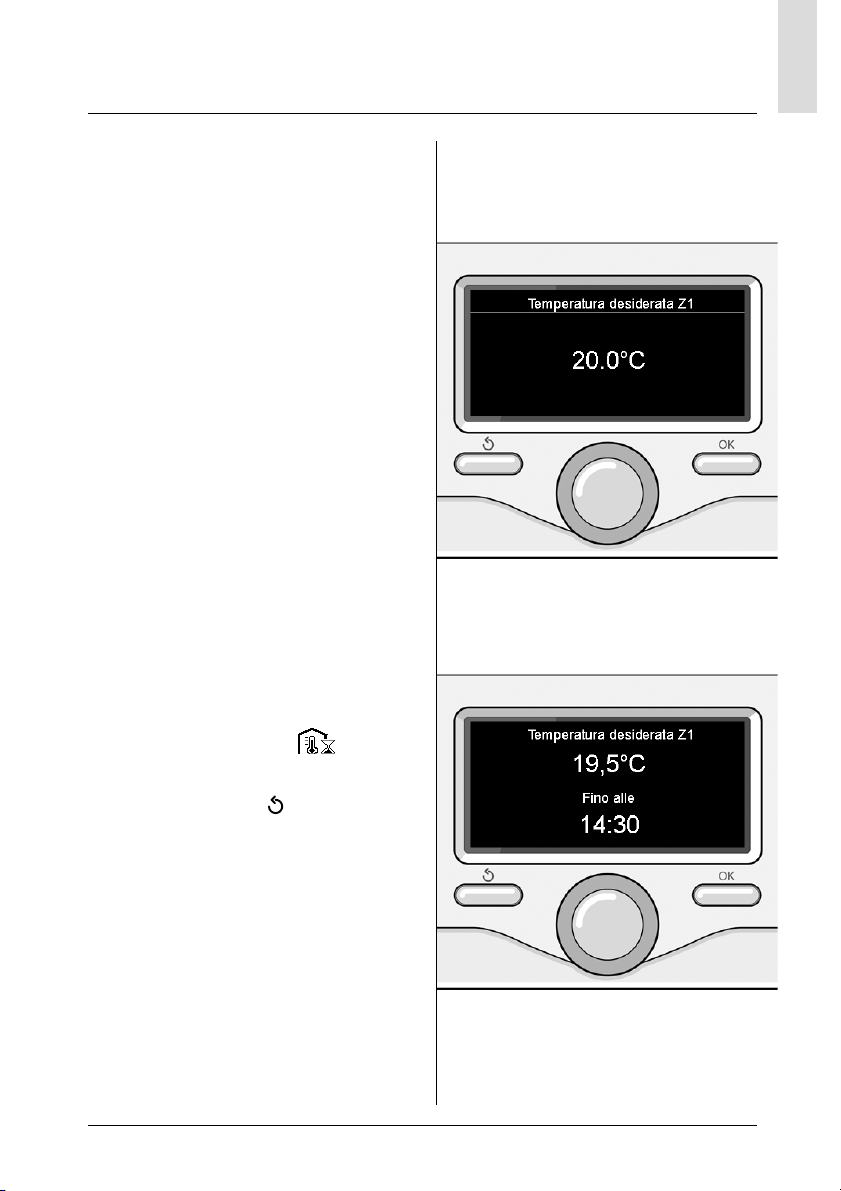

regolazione temperatura ambiente
Modifica temperatura ambiente
Modifica temperatura ambiente
in modalità programmazione oraria
In base alla modalità di funzionamento scelta,
programmato o manuale.
Regolazione temperatura ambiente in
modalità manuale
Ruotare la manopola per impostare il valore
di temperatura ambiente che si desidera. Il
display visualizza il valore impostato.
Premere il tasto OK per confermare.
Il display ritorna alla visualizzazione predente.
Regolazione temperatura ambiente
in modalità programmazione oraria
Durante il funzionamento della programma-
zione oraria è possibile modificare tempora-
neamente la temperatura ambiente impo-
stata.
Ruotare la manopola ed impostare il valore di
temperatura ambiente che si desidera. Pre-
mere il tasto OK.
Il display visualizza la temperatura imposta-
ta e l’ora fino in cui si desidera mantenere la
modifica.
Ruotare la manopola per impostare l’ora di
fine modifica, premere il tasto OK per con-
fermare.
Il display visualizza il simbolo “ ” in corri-
spondenza del valore di temperatura deside-
rata per il periodo di modifica.
Premere il tasto indietro “ “ per uscire dalla
regolazione senza salvare la modifica.
L’interfaccia di sistema EXPERT CONTROL
manterrà il valore di temperatura fino al
termine del tempo impostato, finito il quale
tornerà alla temperatura ambiente pre-im-
postata.

12
IT
impostazione acqua calda riscaldamento
Per accedere alle impostazioni riscaldamen-
to, premere il tasto OK.
Ruotare la manopola e selezionare:
- Menu completo
Premere il tasto OK.
Ruotale la manopola e selezionare:
- Impostazione riscaldamento
Premere il tasto OK.
Per impostare la temperatura di mandata
ruotale la manopola e selezionare:
- Temperatura impostata
riscaldamento
Premere il tasto OK.
Il display visualizza:
- T impostata Zona 1
- T impostata Zona 2
- T impostata Zona 3
Ruotale la manopola e selezionare:
- T impostata Zona 1
Premere il tasto OK.
Ruotare la manopola ed impostare la tempe-
ratura di mandata della zona selezionata.
Premere il tasto OK per confermare.
Ripetere la procedura sopra descritta per
impostare la temperatura di mandata nelle
altre zone se presenti.
Premere due volte il tasto indietro “ “.
Ruotale la manopola e selezionare:
- Impostazioni Riscaldamento
(solo nei sistemi pompa di calore)
Premere il tasto OK.
Ruotare la manopola ed impostare la moda-
lità di funzionamento delle resistenze in ri-
scaldamento:
- Green (esclude l’ultilizzo delle resistenze)
- Standard (imposta il normale funziona-
mento del riscaldamento)
Premere il tasto OK.
Ruotare la manopola e selezionare:
Selezione Impostazioni riscaldamento
Modifica temperatura acqua calda
riscaldamento

13
IT
programmazione oraria riscaldamento
La programmazione oraria permette di ri-
scaldare l’ambiente secondo le proprie esi-
genze.
Per impostare la programmazione oraria del
riscaldamento premere il tasto OK. Ruotare
la manopola e selezionare - Menu com-
pleto
Premere il tasto OK.
Ruotare la manopola e selezionare:
- Impostazioni riscaldamento
Premere il tasto OK.
Il display visualizza:
- Temperatura impostata riscaldamento
- Programmazione oraria
- Funzione vacanze
- Funzione SRA
- Impostazione Riscaldamento (sistema
pompa di calore)
Ruotare la manopola e selezionare:
- Programmazione oraria
Premere il tasto OK.
Il display visualizza:
- Programmazione libera
- Programmazione guidata
- Programmi pre-impostati
- Programmazione/manuale
Ruotare la manopola e selezionare:
- PROGRAMMAZIONE LIBERA
Premere il tasto OK.
Il display visualizza:
- Tutte le zone
- Zona 1
- Zona 2
- Zona 3
Ruotare la manopola e selezionare la zona in
cui si desidera effettuare la programmazione
oraria:
Premere il tasto OK.
Ruotare la manopola e seleziona
- Imposta T Comfort
Premere il tasto OK.
Ruotare la manopola e modificare il valore
di temperatura ambiente durante il periodo
comfort (il display visualizza il valore lam-
peggiante della temperatura).
Premere il tasto OK per confermare.
Ruotare la manopola e selezionare
- Imposta T Ridotta
Premere il tasto OK.
Ruotare la manopola e modificare il valore
di temperatura ambiente durante il periodo
ridotto (il display visualizza il valore lampeg-
giante della temperatura).
Premere il tasto OK per confermare.
Ruotare la manopola e selezionare
- Imposta programmazione
Premere il tasto OK.
Ruotare la manopola e selezionare il giorno o
i giorni della settimana che si desidera pro-
grammare.
Ad ogni selezione del giorno premere il tasto
OK per confermare.
Il display visualizza i giorni selezionati per la
programmazione con un riquadro.
Ruotare la manopola e selezionare salva.
Premere il tasto OK e ruotare la manopola ed
impostare l’inizio del periodo di riscaldamen-
to corrispondente al valore lampeggiante.
Premere il tasto OK per confermare.
Premere il tasto OK e ruotare la manopola
per impostare l’ora di fine periodo comfort.
Se si desidera aggiungere nuovi periodi ruo-
tare la manopola e selezionare Aggiungi pe-
riodo, prmere il tasto OK.
Ripetere la procedura sopra descritta per
impostare l’inizio e la fine del periodo di
comfort aggiunti.
Una volta conclusa la programmazione ruo-
tare la manopola e selezionare Salva.
Premere il tasto OK per comfermare.
Ruotare la manopola e selezionare:

14
IT
programmazione oraria riscaldamento
- Giorni rimanenti
nell’eventualità di giorni non ancora pro-
grammati e ripetere le operazioni prece-
dentemente descritte
Ruotare la manopola e selezionare:
- Modifica
per modificare eventuali periodo prece-
dentemente programmati
Ruotare la manopola e selezionare:
- Esci
per uscire dalla impostazione program-
mazione oraria.
Premere il tasto OK per confermare.
Il display ritorna alla visualizzazione predente.
Premere il tasto indietro “ “ per ritornare
alle visualizzazione della chermata principale.
Per facilitare le operazioni di impostazio-
ne della programmazione oraria, è possibile
eseguire la configurazione tramite:
- Programmazione guidata
- Programmi pre-impostati.
Ruotare la manopola e selezionare:
- PROGRAMMAZIONE GUIDATA
Premere il tasto OK.
Ruotare la manopola e selezionare la zona in
cui si desidera effettuare la programmazione
oraria.
Premere il tasto OK.
Ruotare la manopola e selezionare:
- Imposta programmazione
Premere il tasto OK.
Ora seguire passo passo le indicazioni che
vengono di volta in volta visualizzate a di-
splay.
- PROGRAMMI PRE-IMPOSTATI
Premere il tasto OK.
Ruotare la manopola e selezionare la zona in
cui si desidera effettuare la programmazione
oraria.
Selezione giorni
programmazione oraria riscaldamento
Imposta periodi comfort
programmazione oraria riscaldamento

15
IT
programmazione oraria riscaldamento
Premere il tasto OK.
Ruotare la manopola e selezionare
- Imposta programmazione
Premere il tasto OK.
Ruotare la manopola e selezionare tra:
- Programma famiglia
- Programma no pranzo
- Programma mezzogiorno
- Sempre attivo
Premere il tasto OK per comfermare.
Ruotare la manopola per scorrere i giorni e
l’ora di inizio e di fine programma riscalda-
mento.
Ruotare la manopola e selezionare salva pre-
mere il tasto OK.
Premere il tasto indietro “ “ per ritornare
alle visualizzazione precedente.
- PROGRAMMATO/MANUALE
(questa modalità permette di selezionare la
gestione del riscaldamento delle zone, tra
programmato o manuale)
Premere il tasto OK.
Ruotare la manopola e selezionare la zona
in cui effettuare l’impostazione. Sceleglie-
re tra la modalità programmazione oraria o
manuale.
Premere il tasto OK.
Premere il tasto indietro “ “ per ritornare
alle visualizzazione precedente
Selezione
programma mezzogiorno
Selezione modalità funzionamento
della zona 2

16
IT
funzionamento modalità manuale riscaldamento
Selezione madalità manuale
La modalità manuale, disattiva la program-
mazione oraria di riscaldamento.
Il funzionamento manuale, permette di man-
tenere il riscaldmanto in continuo.
Per selezionare il funzionamento del riscal-
damento in modalità manuale premere il ta-
sto OK ruotare la manopola e selezionare:
- Programmato / Manuale
Premere il tasto OK.
Ruotare la manopola e selezionare:
- Manuale
Ruotare la manopola per selezionare la mo-
dalità Manuale, premere il tasto OK.
Premere nuovamente il tasto OK per salvare
le impostazioni. Il display ritorna alla visualiz-
zazione predente.
Premere il tasto indietro fino alla visualizza-
zione della schermata principale.

17
IT
Selezione impostazione acqua calda
- Menu completo
Premere il tasto OK.
Ruotale la manopola e selezionare:
- Impostazione acqua calda
Premere il tasto OK.
Ruotale la manopola e selezionare:
- Temperatura comfort acqua calda
Premere due volte il tasto OK.
Ruotare la manopola ed impostare la tempe-
ratura desiderata dell’acqua calda sanitaria.
Premere il tasto OK per confermare.
Premere il tasto indietro “ “ per ritornare
alla visualizzazione precedente.
FUNZIONE COMFORT
La funzione comfort consente di ridurre il
tempo di attesa quando si attiva la richiesta
di acqua calda sanitaria.
Ruotale la manopola e selezionare:
- Funzione Comfort
Premere il tasto OK.
Ruotare la manopola e selezionare tra:
- Disabilitata
- Temporizzata (attiva la funzione comfort
per periodi di tempo regolabili secondo il
sistema installato )
- Sempre attiva
Per impostare la programmazione oraria ac-
qua calda sanitaria premere il tasto OK.
Ruotare la manopola e selezionare
impostazione acqua calda sanitaria

18
IT
programmazione oraria acqua calda sanitaria
- Menu completo
Premere il tasto OK.
Ruotare la manopola e selezionare
- Impostazione acqua calda
Premere il tasto OK.
Ruotale la manopola e selezionare.
- Programmazione oraria
Premere il tasto OK.
Ruotale la manopola per selezionare:
- Programmazione libera
- Programmi pre-impostati
Ruotale la manopola per selezionare:
- Programmazione libera
Premere il tasto OK.
Ruotare la manopola e selezionare:
- Programmazione acqua calda
- Timer ausiliario (Modulo per la produzio-
ne istantanea di acqua calda con pompa
ricircolo sanitario, Elettrosolare)
In entrambi i casi ruotare la manopola ed
impostare la temperatura comfort e ridotta,
premere il tasto OK per confermare.
Ruotale la manopola per selezionare:
- Imposta programmazione
Premere il tasto OK. Per impostare la pro-
grammazione seguire la procedura descritta
nel capitolo “programmazione oraria riscal-
damento”.
Per facilitare le operazioni di impostazione
della programmazione oraria,
Ruotale la manopola per selezionare:
- Programmi pre-impostati
Premere il tasto OK.
Ruotare la manopola e selezionare:
- Programmazione acqua calda
- Timer ausiliario (Modulo per la produzio-
ne istantanea di acqua calda con pompa ricir-
colo sanitario, Elettrosolare)In entrambi i casi
ruotare la manopola ed impostare la tempe-
ratura comfort e ridotta, premere il tasto OK
per confermare.
Ruotale la manopola per selezionare:
- Imposta programmazione
Premere il tasto OK. Per impostare la pro-
grammazione seguire la procedura descritta
nel capitolo “programmazione oraria riscal-
damento” paragrafo, programmi pre-impo-
stati:
- Programma famiglia
- Programma no pranzo
- Programma mezzogiorno
- Sempre attivo.
Premere il tasto OK per comfermare la scelta
e premere il tasto indietro “ “per ritornare
alle visualizzazione precedente.
(SOLO PER CALDAIE SYSTEM)
La funzione COMFORT consente di ridurre il
tempo di attesa quando si attiva la richiesta
di acqua calda sanitaria.
Per accedere alle impostazioni acqua calda
sanitaria, premere il tasto OK.
Ruotare la manopola e selezionare:
- Menu completo
Premere il tasto OK.
Ruotale la manopola e selezionare:
- Impostazione acqua calda
Premere il tasto OK.
Ruotale la manopola e selezionare:
- Funzione Comfort
Premere il tasto OK.
Ruotare la manopola e selezionare:
- Disabilitata
- Temporizzata
(secondo la programmazione oraria)
- Sempre attiva

19
IT
funzioni extra
Per impostare la programmazione di una del-
le funzione extra premere il tasto OK.
Ruotare la manopola e selezionare
- Menu completo
Premere il tasto OK.
Ruotare la manopola e selezionare:
- Impostazioni riscaldamento
Premere il tasto OK.
Ruotare la manopola e selezionare:
- FUNZIONE VACANZE
La funzione vacanze disattiva il riscaldamen-
to durante il periodo di vacanza.
Premere il tasto OK.
Ruotare la manopola e selezionare:
- ON (attiva la funzione)
- OFF (disattiva la funzione)
Premere il tasto OK.
Se si seleziona ON, ruotare la manopola per
impostare la data di rientro dalle vacanze.
Questo permetterà all’interfaccia di sistema,
nella data prestabilita, di riprendere il funzio-
namento nella modalità precedentemente
impostata.
Premere il tasto OK per salvare le imposta-
zioni, il display ritorna alla visualizzazione
predente.
Nella schermata fonti attive, quando la fun-
zione vacanze è attiva, compare l’icona “
”.
Ruotare la manopola e selezionare:
- FUNZIONE SRA
La funzione SRA imposta automaticamente il
regime di funzionamento del sistema in base
al tipo di installazione e alle condizioni am-
bientali.
La termoregolazione di un edificio consiste
nel mantenerne la temperatura interna co-
stante al variare della temperatura esterna.
Premere il tasto OK.
Ruotare la manopola e selezionare:
- ON (attiva la funzione)
- OFF (disattiva la funzione)
Premere il tasto OK per salvare le imposta-
zioni, il display ritorna alla visualizzazione
predente.
Nella schermata fonti attive, quando la fun-
zione SRA è attiva, compare l’icona “SRA”.
Regolazione temperatura ambiente
con funzione SRA attiva.
Nel caso in cui la temperatura dell’acqua cal-
da riscaldamento non corrisponda a quella
desiderata è possibile aumentarla o diminuir-
la tramite parametro “Temperatura imposta-
ta riscaldamento”.
Il display visualizza la barra di correzione.
Premere il tasto OK per confermare la corre-
zione o premere il tasto indietro “ “ per ri-
tornare alle visualizzazione precedente senza
salvare.

20
IT
prestazioni di sistema
In presenza di un impianto solare, è possibile
visualizzare le prestazioni energetiche del si-
stema installato.
Ruotare la manopola e selezionare
- Menu completo
Premere il tasto OK.
Ruotare la manopola e selezionare
- Prestazioni sistema
Premere il tasto OK.
Ruotare la manopola e selezionare:
- Fonti attive
- Produzionw kW/h
- C02 risparmiata
- Docce disponibili
- Reset Report
Premere il tasto OK per confermare la sele-
zione.
- Fonti attive
Visualizza l’energia prodotta dal pannello
solare nell’arco di tempo che va dalle 24h,
una settimana o un anno.
- Produzione kWh
Visualizza l’energia prodotta dal pannello
solare nell’arco di tempo che va dalle 24h,
una settimana o un anno.
- Risparmio CO2
Visualizza il risparmio di CO2 in Kg met-
tendo in relazione la distanza percorsa in
auto
- Docce disponibili
Visualizza la percentuale di acqua calda
disponibile nell’accumulo e la quantità di
docce effettuabili.
- Reset Report
Resetta tutti i report.
E anche possibile visualizzare lnella scher-
mata principale lo schema di impianto solare
installato.
CONSUMI ENERGETICI
Il sistema di misurazione dei consumi
energetici integrato in questo prodotto
si basa su una stima. Ci possono quindi
essere differenze tra il consumo effet-
tivo (o misurato da un altro sistema) e
quello visualizzato.
Ruotando la manopola è possibile selezionare
i dati dei consumi relativi ad uno degli utlimi
quattro mesi.
- Docce disponibili
Visualizza la percentuale di acqua calda
disponibile nell’accumulo e la quantità di
docce effettuabili.
- Storico dei consumi
Questo report visualizza l’istogramma dei
consumi di gas ed elettrici in kW/h sulla
base tempi selezionabili ruotando mano-
pola (24h, settimanale, mesnile, annuale).
Ruotare la manopola per visualizzare:
- Storico dei consumi riscaldamento
- Storico dei consumi sanitario
- Storico dei consumi Raffrescamento
- Reset Report
Resetta tutti i report.
