Chamberlain 535LM User manual

To prevent possible SERIOUS INJURY or DEATH from electrocution:
• Be sure power is NOT connected BEFORE installing the receiver.
To prevent possible SERIOUS INJURY or DEATH from a moving
gate or garage door:
• ALWAYS keep remote controls out of reach of children. NEVER
permit children to operate or play with remote control transmitters.
• Activate gate or door ONLY when it can be seen clearly, is properly
adjusted, and there are no obstructions to door travel.
• ALWAYS keep gate or garage door in sight until completely closed.
NEVER permit anyone to cross path of moving gate or door.
WARNING
CAUTION
WARNING
WARNING
Universal Radio Control
OWNER’S MANUAL
Model 535LM Security✚® Receiver Only
Model 535-2LM Security✚®
(With 2 Remote Controls)
NOTICE TO U.S. CONSUMERS:
Some states prohibit the service or repair of garage door openers which
cannot be made to comply with the safety standards contained in UL 325
(1988 revision). In order to comply with both the letter and the spirit of
these laws, this universal radio control should not be used with any
LiftMaster®, Chamberlain®, or Sears Craftsman®garage door opener
manufactured prior to April 1, 1982. To find out if your
Chamberlain-made garage door opener was manufactured prior to or
after April 1, 1982, please call 1-800-528-9131 before installing this
universal radio control.

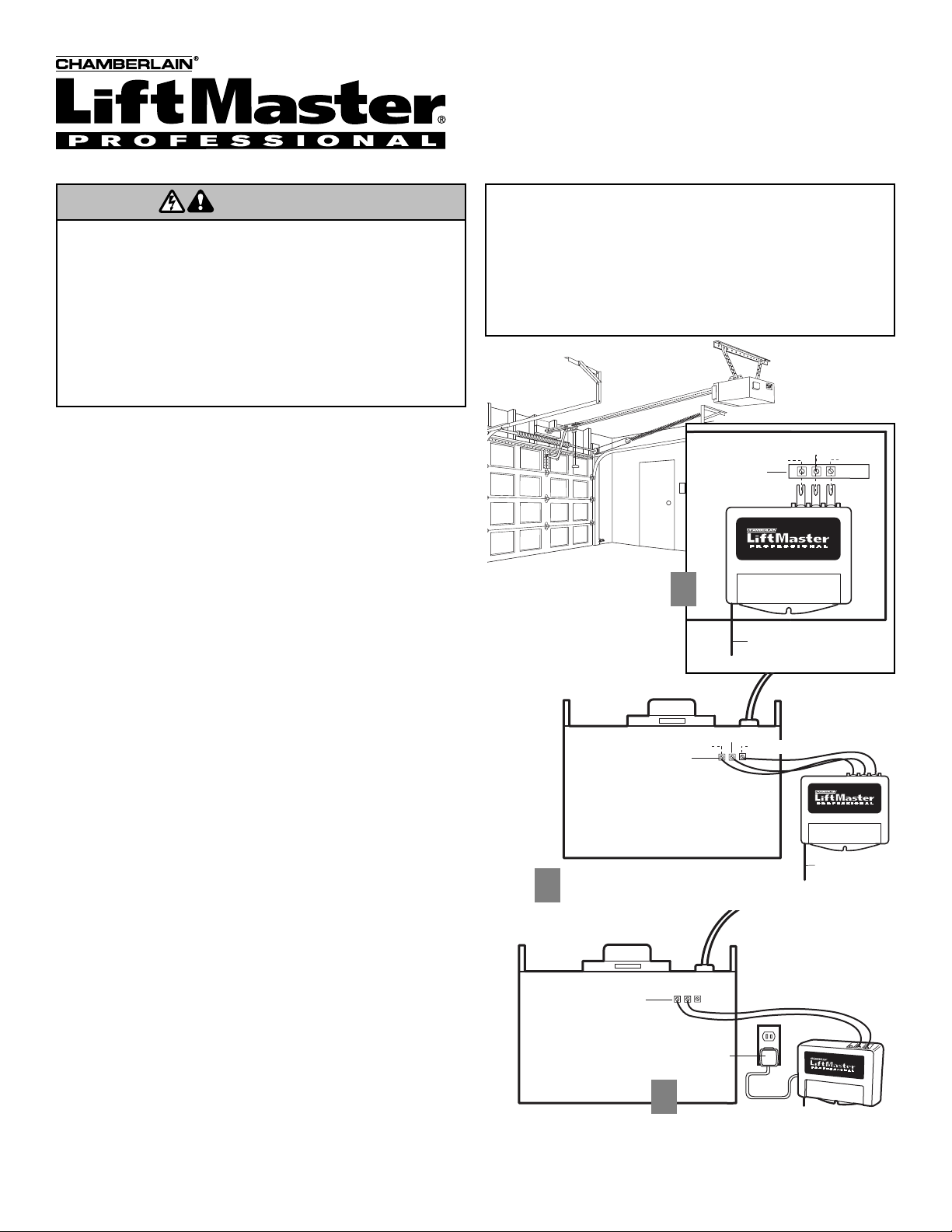

MOUNTING RECEIVER
• Unplug the opener before proceeding.
• Fully extend antenna wire below bottom of case as shown.
• The receiver can be mounted directly on the door opener with
the clips provided (Figure 1).
OR
• Attached to a ceiling/inside wall of the garage with connecting
bell wire (not provided). Fasten the receiver to the ceiling or
inside garage wall with dry wall screws provided (Figure 2).
NOTE: Transformer Model 85 or 95 is required if your residential
garage door opener is a LiftMaster, Chamberlain or Sears.
INSTALLATION USING CLIPS
Loosen the three terminal screws on the receiver (labeled 1, 2
and 3) (Figure 1). Insert one end of a mounting clip under each
terminal. Do not retighten at this time.
Loosen the three terminal screws on the opener used for push
button controls and radio power.
Leaving the push button bell wire in place, insert the other ends
of the mounting clips under the opener terminal screws.
NOTE: If the number sequence of opener terminals does not
match the receiver, turn the receiver around (so back is facing
out) and complete the connection.
Retighten the terminal screws on opener and receiver.
Reconnect power to the opener. The receiver push bar should
light. If it does not, use Transformer Model 85 or 95.
INSTALLATION USING BELL WIRE
Attach one end of 3-strand bell wire (not provided) to receiver
terminals 1, 2 and 3. Connect the other end to the three opener
terminals used for push button controls and radio power. Use
insulated staples to secure bell wire between receiver and opener
(Figure 2). Reconnect power to the opener. The receiver push
bar should light. If it does not, use Transformer Model 85 or 95.
INSTALLATION WITH TRANSFORMER
With the transformer, use a 2-wire connection only. Attach wire to
receiver terminals 1 and 2 and to the opener terminals used for
push button control. Plug the transformer into receiver and 120
Volt outlet (Figure 3).
Antenna Wire Fully Extended
®
Radio Power
Push Button
Common
Opener
Terminals
Opener Terminals
1
2
3
®
Transformer 321
1
3
Antenna Wire
Fully Extended
Radio Power Push Button
Common
123
Opener
Terminals
®
2
NOTE: Transformer Model 85 or 95 is required if your residential
garage door opener is a LiftMaster, Chamberlain or Sears.

©2006 The Chamberlain Group, Inc.
114A2139J All Rights Reserved

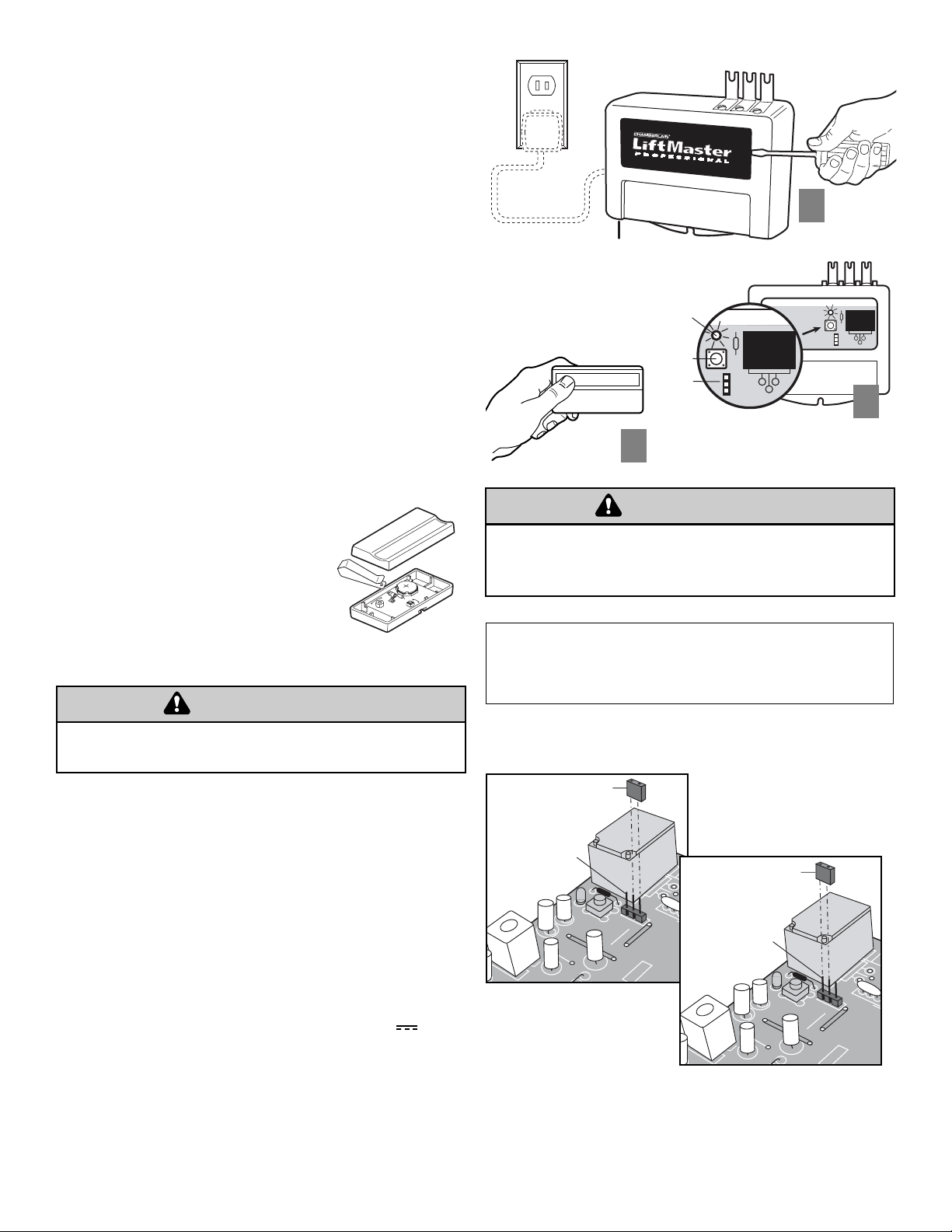

PROGRAMMING THE REMOTE TO THE
RECEIVER
With Security✚®, the code between the remote control and the
receiver changes with each use, accessing over 100 billion new
codes.
You can activate your opener with up to 8 Security✚®remote
controls and one Security✚®Keyless Entry.
1. Pry open the front panel of receiver case with a coin or a
screwdriver. Re-connect power to opener.
2. Press and release the “learn” button on the receiver. The learn
indicator light will glow steadily for 30 seconds.
3. Within 30 seconds, press and hold the button on the
hand-held remote that you wish to operate your garage door.
The opener will now operate when the push button on either the
receiver or the remote control transmitter is pressed.
Repeat Steps 2 and 3 for each remote control that will be used
to operate the garage door opener.
TO ERASE ALL REMOTE CONTROL CODES
Press and hold the “learn” button on the receiver panel until the
indicator light turns off (about 6 seconds). All remote control
codes are now erased. Then follow the steps above to reprogram
each remote control.
REPLACING THE REMOTE CONTROL BATTERY
The lithium battery should produce power
for up to 5 years. To replace battery, pry
open case with visor clip or screwdriver,
as shown. Insert battery positive side up.
Dispose of old battery properly.
SET OUTPUT DURATION
(COMMERCIAL APPLICATIONS ONLY)
For commercial applications, the receiver can be set for either
constant or momentary closure on the output contacts. Use of
constant closure is prohibited on residential garage door openers
because it overrides the safety reversal devices.
With the jumper in the “M” (Momentary) position, the contacts
will close for 1/4 second regardless of the length of radio
transmission. With the jumper in “C” (Constant) position, the
contacts will stay closed as long as the radio continues
transmitting.
The receiver is factory set at M.
To prevent possible SERIOUS INJURY or DEATH, the use of
CONSTANT OPERATION on residential openers is PROHIBITED.
WARNING
CAUTION WARNING
WARNING
To prevent possible SERIOUS INJURY or DEATH:
• NEVER allow small children near batteries.
• If battery is swallowed, immediately notify doctor.
WARNING
CAUTION WARNING
WARNING
321
®
Indicator
Light
“SMART”
Button
Option
Jumper
C
P2
M
C
P2
M
1
3
2
FOR SERVICE DIAL OUR TOLL FREE NUMBER: 1-800-528-2806
Output
Duration
Terminals
Jumper
M
MOMENTARY
OPERATION
Output
Duration
Terminals
Jumper
M
CONSTANT
OPERATION
SPECIFICATIONS
Output Rating......................................5 Amps 28VAC or DC Max.
Power ....................................................18V - 30V ~, 30mA, 60Hz
18 - 30V , 30mA
RF Frequency....................................................................390MHz
If the power is other than shown in specifications, Accessory
Transformer Model 85 or 95 is required.
Accessory Remote Controls — Series 50, 60, 70, 80 and 900.
NOTICE: To comply with FCC and or Industry Canada (IC) rules, adjustment or modifications of
this receiver and/or transmitter are prohibited, except for changing the code setting or replacing
the battery. THERE ARE NO OTHER USER SERVICEABLE PARTS.
Tested to Comply with FCC Standards FOR HOME OR OFFICE USE. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference, and (2) this device
must accept any interference received, including interference that may cause undesired operation.

WARNING
CAUTION
WARNING
WARNING
ATTENTION
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
Commande Radio Universelle
MANUEL D’UTILISATION
Modèle 535LM Security✚®Récepteur seulement
Modèle 535-2LM Security✚®
(avec 2 télécommandes)

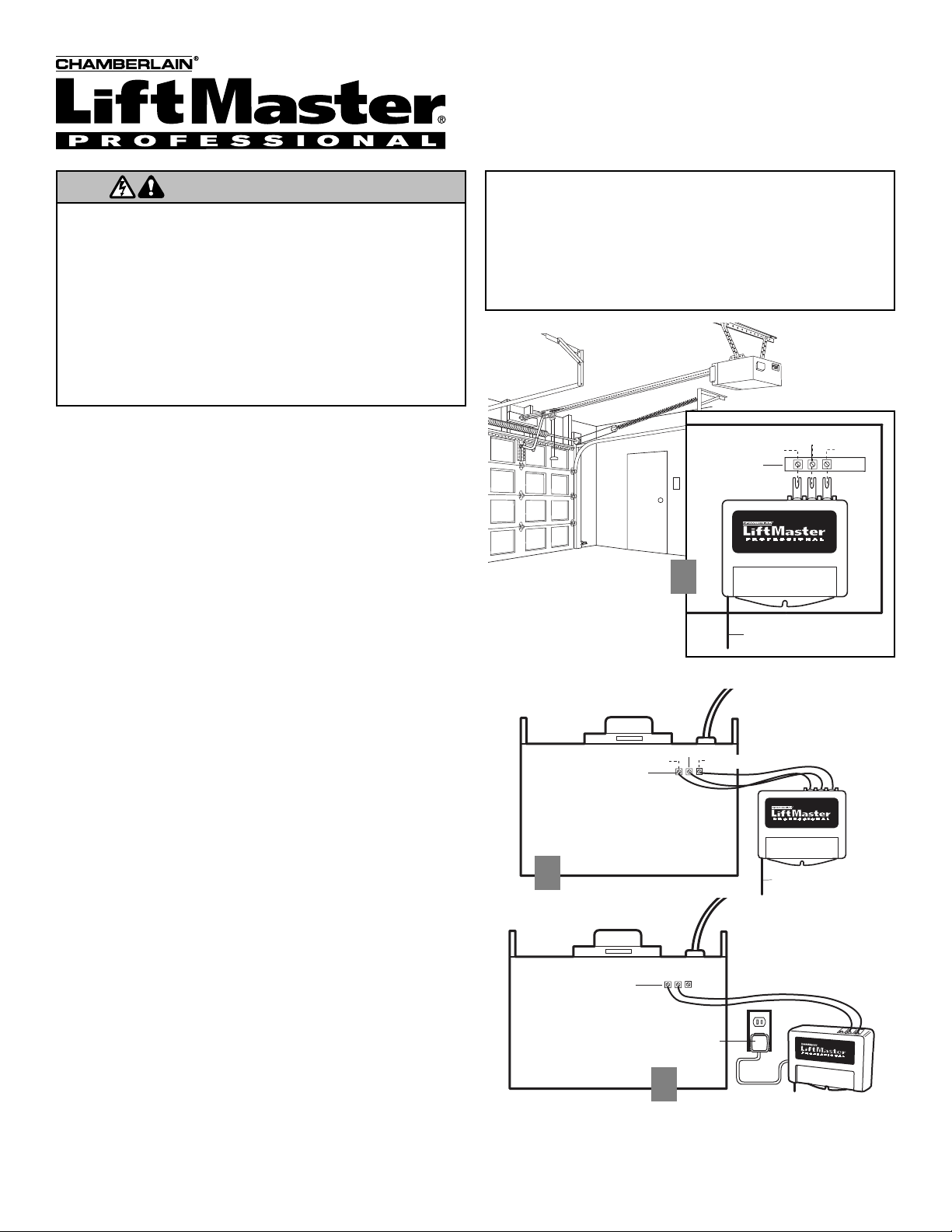

MONTAGE DU RÉCEPTEUR
• Débrancher l’ouvre-porte de garage avant d’effectuer toute manœuvre.
• Étendre le fil d’antenne complètement sous le bas du boîtier tel
qu’illustré.
• Le récepteur peut être monté directement sur l’ouvre-porte à l’aide
des agrafes fournies (Figure 1).
OU
• Le récepteur peut aussi être attaché au mur intérieur/plafond du garage
à l’aide du fil de sonnerie s’y rattachant (non fourni). Attacher le
récepteur à un mur intérieur du garage avec les vis fournies (Figure 2).
REMARQUE : Le transformateur Modèle 85 ou 95 est nécessaire si votre
ouvre-porte de garage résidentiel est un LiftMaster, Chamberlain ou Sears.
POSE À L’AIDE D’AGRAFES
Desserrer les trois vis de bornes du récepteur (désignées 1, 2 et 3)
(Figure 1). Insérer une des extrémités d’une agrafe de montage sous
chaque borne. Ne pas resserrer à ce moment.
Desserrer les trois vis de bornes de l’ouvre-porte qui sont utilisées pour
la commande de bouton-poussoir et la tension radio.
Tout en laissant le fil de sonnerie du bouton-poussoir à sa place, insérer
les autres extrémités des agrafes de montage sous les vis des bornes de
l’ouvre-porte.
REMARQUE : Si l’ordre dans lequel se trouvent les numéros des bornes
de l’ouvre-porte n’est pas le même que sur le récepteur, retourner le
récepteur (de façon que l’arrière soit orienté vers l’extérieur) et finir le
branchement.
Resserrer les vis de bornes de l’ouvre-porte et du récepteur. Rebrancher
le courant à l’ouvre-porte. La barre-poussoir du récepteur devrait
s’illuminer. Si elle ne s’illumine pas, utiliser le Transformateur de Modèle
85 ou 95.
POSE À L’AIDE DU FIL DE SONNERIE
Brancher une des extrémités du fil de sonnette à 3 conducteurs
(non fourni) aux bornes 1, 2 et 3. Brancher l’autre extrémité aux trois
bornes de l’ouvre-porte qui sont utilisées pour la commande de
bouton-poussoir et la tension radio. Utiliser les agrafes isolées pour
maintenir le fil de sonnerie entre le récepteur et l’ouvre-porte (Figure 2).
Rebrancher le courant à l’ouvre-porte. La barre-poussoir du récepteur
devrait s’illuminer. Si elle ne s’illumine pas, utiliser le transformateur de
Modèle 85 ou 95.
POSE À L’AIDE DU TRANSFORMATEUR
Avec le transformateur, n’utiliser un branchement qu’à 2 fils seulement.
Attacher les agrafes de montage aux bornes 1 et 2 du récepteur et aux
bornes de l’ouvre-porte utilisées pour la commande de bouton-poussoir.
Brancher le transformateur dans le récepteur, tel qu’illustré, et dans une
prise de courant de 120 volts (Figure 3).
®
Tension Radio
Bouton-poussoir
Commun
Bornes de
l’ouvre-porte
Fil d’antenne complètement étendu
Bornes de
l’ouvre-porte
1
2
3
®
321
Transformateur
1
3
Pour prévenir d’éventuelles BLESSURES GRAVES ou la MORT par suite
d’électrocution :
• S’assurer qu’il n’y a pas de courant AVANT de poser la commande de porte.
Afin d’éliminer les risques de BLESSURES GRAVES ou de MORT découlant de
l’actionnement d’une clôture ou d’une porte de garage :
• TOUJOURS garder les télécommandes hors de la portée des enfants. NE
JAMAIS laisser un enfant manipuler une télécommande ni jouer avec elle.
• Actionner la clôture ou la porte UNIQUEMENT lorsqu’elle est clairement
visible, correctement ajustée et que le mécanisme est libre de toute entrave.
• TOUJOURS garder la clôture ou la porte de garage en vue jusqu’à sa
fermeture complète. NE permettez à quiconque de passer lorsqu’une clôture
ou une porte est en mouvement.
AVIS AUX CONSOMMATEURS :
Certaines provinces interdisent le service ou la réparation d’ouvre-portes de
garage qui ne peuvent se conformer aux normes de sécurité relatives au UL 325
(révision de 1988). Afin de se conformer à l’esprit et la lettre desdites normes, la
commande radio universelle ne devrait pas être utilisée avec tout ouvre-porte de
garage LiftMaster fabriqué avant le 1er avril 1982. Afin de savoir si votre
ouvre-porte de garage Chamberlain a été fabriqué avant le 1er avril 1982 ou
après, veuillez communiquer avec nous au 1-800-654-4736 avant de poser votre
commande radio universelle.
Commun
Fil d’antenne
complètement étendu
Tension Radio Bouton-poussoir
Bornes de
l’ouvre-porte
®
123
2
REMARQUE : Le transformateur Modèle 85 ou 95 est nécessaire si votre
ouvre-porte de garage résidentiel est un LiftMaster, Chamberlain ou Sears.

©2006 The Chamberlain Group, Inc.
114A2139J Tous droits réservés
PROGRAMMATION DE LA TÉLÉCOMMANDE
EN FONCTION
Avec Security✚®, le code entre la télécommande et le récepteur change
à chaque utilisation, accédant à plus de 100 milliards de nouveaux codes
de manière aléatoire.
On peut actionner l’ouvre-porte en utilisant 8 télécommandes Security✚®
et un système d’entrée sans clé Security✚®.

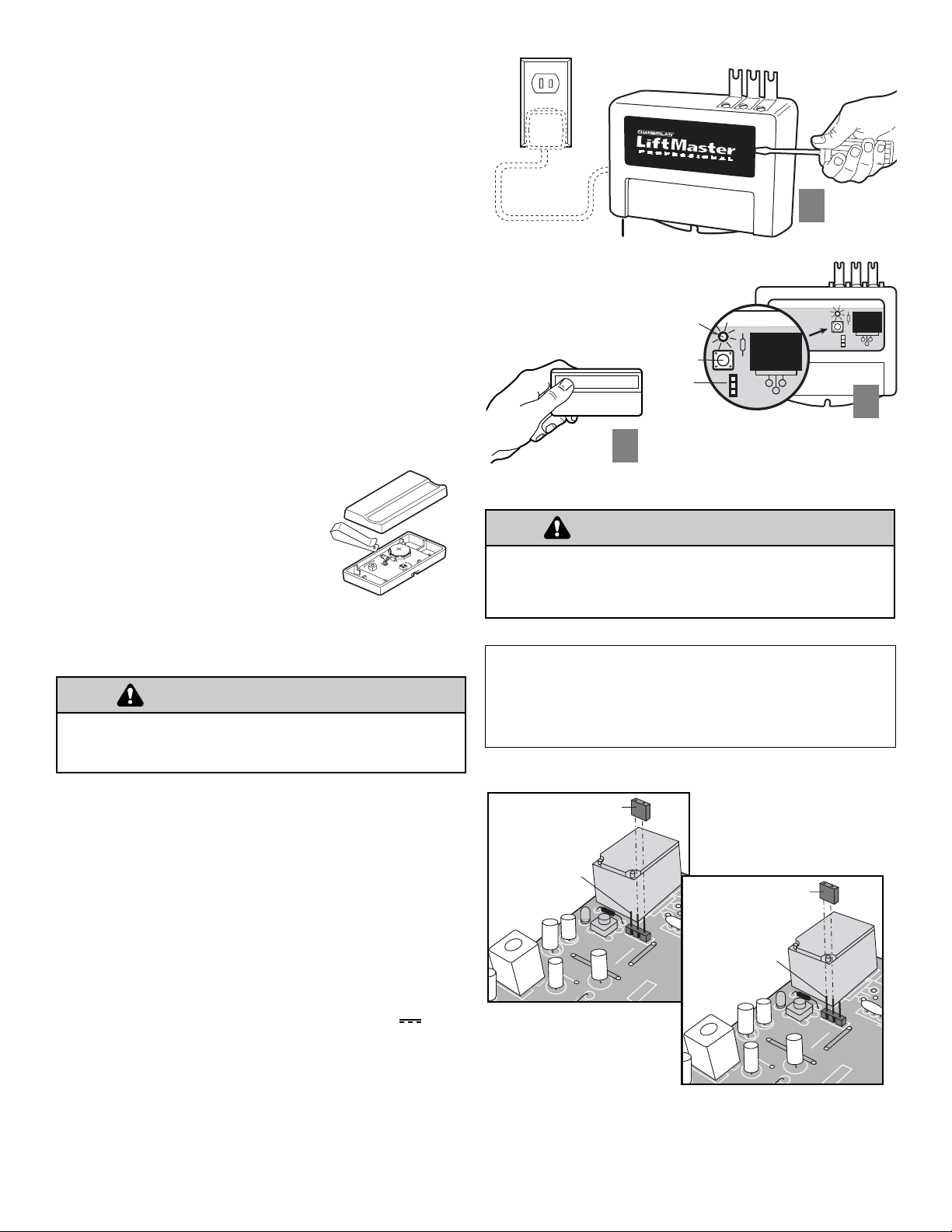

1. Soulever le panneau frontal du boîtier du récepteur avec une pièce de
monnaie ou un tournevis. Rebrancher le courant à l’ouvre-porte.
2. Enfoncer et relâcher le bouton « learn » du récepteur. Le témoin
lumineux « learn » s’allumera en continu pendant 30 secondes.
3. Dans un délai de 30 secondes, enfoncer et tenir le bouton de la
télécommande* qui fera fonctionner votre porte de garage.
L’ouvre-porte fonctionnera désormais lorsqu’on appuie sur le
bouton-poussoir du récepteur ou de l’émetteur.
Répéter les étapes 2 et 3 pour chaque émetteur qui sera utilisé avec
l’ouvre-porte de garage.
POUR EFFACER TOUS LES CODES D’ÉMETTEURS
Efoncer et tenir le bouton « Learn » du récepteur jusqu’à ce que la lampe
lumineux s’éteigne (environ 6 secondes). Tous les codes de
télécommande sont maintenant effacés. Suivre ensuite les étapes
susmentionnées pour reprogrammer chaque télécommande.
POUR REMPLACER LA PILE
La pile au lithium devrait durer pendant une
période allant jusqu’à 5 ans. Pour remplacer,
soulever le couvercle à l’aide d’une pince à
pare-soleil ou d’un tournevis, comme illustré.
Insérer la pile côté positif vers le haut.
Se débarrasser de la pile usagée
convenablement.
RÉGLER LA DURÉE DE SORTIE
(APPLICATIONS COMMERCIALES SEULEMENT)
Pour les applications commerciales, le récepteur peut être réglé pour une
fermeture continue ou discontinue à l’aide des contacts de sortie.
L’utilisation du mode de fermeture continu pour les ouvre-portes de
garage destinés aux résidences est interdite car ce mode interrompt le
fonctionnement du système d’inversion de sécurité.
Avec le cavalier en position “M” « Momentanée », les contacts se
fermeront pendant 1/4 de seconde indépendamment de la durée de
transmission radio. Avec le cavalier en position “C” « Constante », les
contacts resteront fermés tant que la radio continu à transmettre.
Le récepteur est réglé en usine à M.
Afin d’éviter d’éventuelles BLESSURES GRAVES ou la MORT, le recours au
FONCTIONNEMENT CONTINU de l’ouvre-porte de garage résidentiel est
INTERDIT.
WARNING
CAUTION
WARNING
WARNING
ATTENTION
AVERTISSEMENT
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
Pour prévenir d’eventuelles BLESSURES GRAVES ou la MORT :
• NE JAMAIS laisser de petits enfants à proximité des piles.
• Aviser immédiatement un médecin en cas d’ingestion de la pile.
WARNING
CAUTION
WARNING
WARNING
ATTENTION
AVERTISSEMENT
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
POUR COMMUNIQUER AVEC LE SERVICE, VEUILLEZ COMPOSER NOTRE NUMÉRO SANS FRAIS: 1-800-654-4736
321
®
Témoin
Lumineux
Bouton
« SMART »
Cavalier
d’option
C
P2
M
C
P2
M
1
3
2
M
Cavalier
OPÉRATION
MOMENTANÉE
Bornes de
sortie/durée
M
OPÉRATION
CONSTANTE Cavalier
Bornes de
sortie/durée
SPÉCIFICATIONS
Puissance.......................................................5 Amps 28VAC ou DC Max.
Tension ..............................................................18V - 30V ~, 30mA, 60Hz
18 - 30V , 30mA
Fréquence Radio......................................................................... 390 MHz
Si la tension est différente que celle indiquée dans les spécifications, un
transformateur accessoire modèle 85 ou 95 est requis.
Télécommandes accessoires – Séries 50, 60, 70, 80 et 90.
AVIS : Les règles de la FCC ou d’Industrie Canada (IC), ou les deux, interdisent tout ajustement ou
toute modification de ce récepteur et/ou de cet émetteur, sauf pour modifier le code ou pour
remplacer la pile. IL N’EXISTE AUCUNE AUTRE PIÈCE SUSCEPTIBLE D’ÊTRE ENTRETENUE PAR
L’UTILISATEUR.
Vérifié pour conformité avec les normes de la FCC POUR UTILISATION À LA MAISON OU AU
BUREAU. L’utilisation est sujette aux deux conditions ci-après : (1) ce dispositif ne peut causer des
interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris une
interférence pouvant causer un fonctionnement non désiré.
