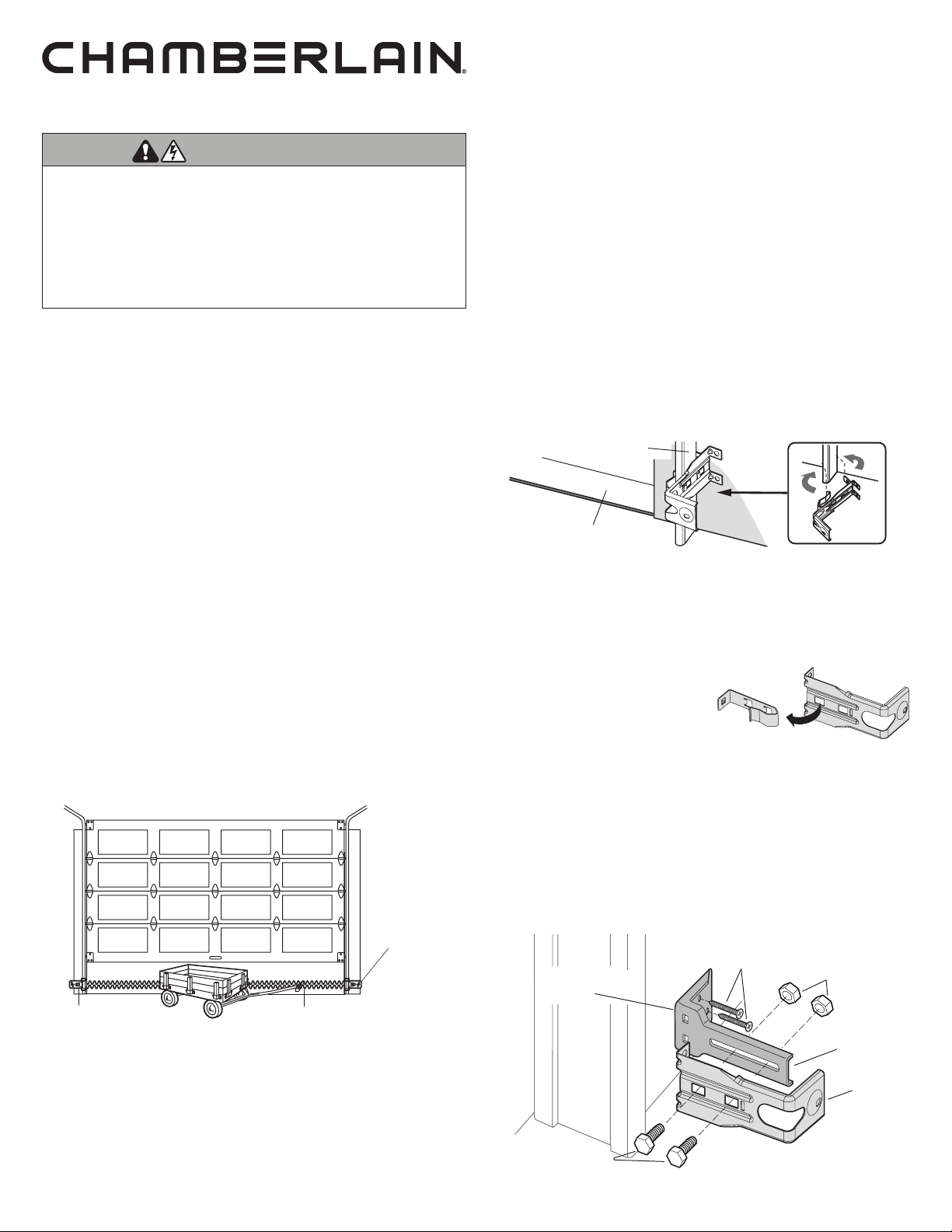

Chamberlain 041A5281-1 User manual

1
SAFETY REVERSING SENSOR EXTENSION
BRACKET KIT
041A5281-1
THE PROTECTOR SYSTEM
When properly connected and aligned, the safety reversing sensor will detect
an obstacle in the path of its electronic beam.
The sending eye (with a amber indicator light) transmits an invisible light
beam to the receiving eye (with a green indicator light). If an obstruction
breaks the light beam while the door is closing, the door will stop and
reverse to full open position, and the opener light will flash 10 times.
The units must be installed inside the garage so that the sending and
receiving eyes face each other across the bottom of the garage door,
between 4 – 6" above the floor. Either can be installed on the left or right
of the door as long as the sun never shines directly into the receiving eye
lens. The invisible light beam path must be unobstructed. No part of the
garage door (or door tracks, springs, hinges, rollers or other hardware) may
interrupt the beam while the door is closing.
The mounting brackets are designed to clip onto the track of sectional
garage doors without additional hardware. When mounting the units on the
wall, the brackets must be securely fastened to a solid surface such as the
wall framing.
Extension brackets provide additional clearance for wall mounting or
additional height needed for floor mounting. If installing in masonry
construction, add a piece of wood at each location to avoid drilling extra
holes in masonry if repositioning is necessary.
Figure 1: Facing the Door From Inside the Garage
Sensor Beam
4-6” maximum
above floor
Invisible Light Beam
Protection Area
Sensor Beam
4-6” maximum
above floor
WARNING
Be sure power is not connected to the garage door opener BEFORE
installing the safety reversing sensor.
To prevent SERIOUS INJURY or DEATH from a closing garage door:
• Correctly connect and align the safety reversing sensor. This required
safety device MUST NOT be disabled.
• Install the safety reversing sensor so beam is NO HIGHER than 6"
(15 cm) above garage floor.
INSTALLING THE BRACKETS
Be sure power to the opener is disconnected.
Install and align the brackets so the sensors will face each other across the
garage door, with the beam from 4 – 6" above the floor.
They may be installed in one of three ways, depending on your
requirements, as follows.
• (Preferred) Clipped onto the left and right garage door tracks.
• Fastened to the wall on each side of the garage.
• Fastened to the floor. Concrete anchors and wood blocks or extension
brackets will be needed.
GARAGE DOOR TRACK INSTALLATION
Slip the curved arms over the rounded edge of the door track. Snap into
place against the side of the track. It should lie flush, with the lip hugging the
back edge of the track (Figure 2).
If your door track will not support the bracket securely, wall installation is
recommended.
Figure 2: Door track Mount (Right Side)
Garage door
Door track
WALL INSTALLATION WITH EXTENSION BRACKET
1. Place the bracket against the wall and make sure there is enough
clearance for the sensor beam to be unobstructed (Figure 3).
2. If additional depth is needed, an extension bracket or wood blocks can be
used.
3. First, remove middle clip applying
force at the top of the component
and in the direction of the 2 base
holes as shown in the picture below.
4. Use bracket mounting holes as a template to locate and drill (2) 3/16"
diameter pilot holes on the wall at each side of the door, from 4–6" above
the floor.
5. Attach brackets to wall with lag screws (provided with extension
brackets).
6. If using extension brackets or wood blocks, adjust right and left
assemblies to the same distance out from the mounting surface. Make
sure all door hardware obstructions are cleared.
Figure 3: Extension Bracket Mount (Right Side)
Extension
Bracket
Sensor
Bracket
Inside Garage
Wall
(Provided with
extension bracket)
Attach with concrete
anchors (not provided)
(Provided with
extension bracket)

2
ALIGNING THE SAFETY SENSORS
1. Plug in the opener. The indicator lights in both the sending and receiving
eyes will glow steadily if wiring connections and alignment are correct.
NOTE: The sending eye amber indicator light will glow regardless of
alignment or obstruction. If the green indicator light in the receiving
eye is off, dim, or flickering (and the invisible light beam path is not
obstructed), alignment is required.
2. Loosen the sending eye wing nut and readjust, aiming directly at the
receiving eye. Lock in place.
3. Loosen the receiving eye wing nut and adjust sensor vertically and/or
horizontally until it receives the sender’s beam. When the green indicator
light glows steadily, tighten the wing nut.
TROUBLESHOOTING THE SAFETY SENSORS
1. If the sending eye indicator light does not glow steadily after installation,
check for:
• Electric power to the opener.
• A short in the white or white/black wires. These can occur at staples,
or at screw terminal connections.
• Incorrect wiring between sensors and opener.
• A broken wire.
2. If the sending eye indicator light glows steadily but the receiving eye
indicator light doesn't:
• Check alignment.
• Check for an open wire to the receiving eye.
3. If the receiving eye indicator light is dim, realign either sensor.
NOTE: When the invisible beam path is obstructed or misaligned while the
door is closing, the door will reverse. If the door is already open, it will not
close. The opener lights will flash 10 times. (If bulbs are not installed, 10
clicks can be heard.) See page 1.
Figure 6: Connect Wire to Opener Terminal Screws
1 2 3
Bell Wire Connect Wire to Opener
Terminal Screws
Door Control
Connections
(dotted line) Sensor
Connections
Opener Terminal Screws
Sensor
Sensor Invisible Light Beam
Protection Area
FLOOR INSTALLATION WITH EXTENSION BRACKET
1. Use wood blocks or extension brackets to elevate sensor brackets so the
lenses will be 4-6" above the floor.
2. Carefully measure and place right and left assemblies at the same
distance out from the wall. Be sure all door hardware obstructions are
cleared.
3. Fasten to the floor with concrete anchors (Figure 4).

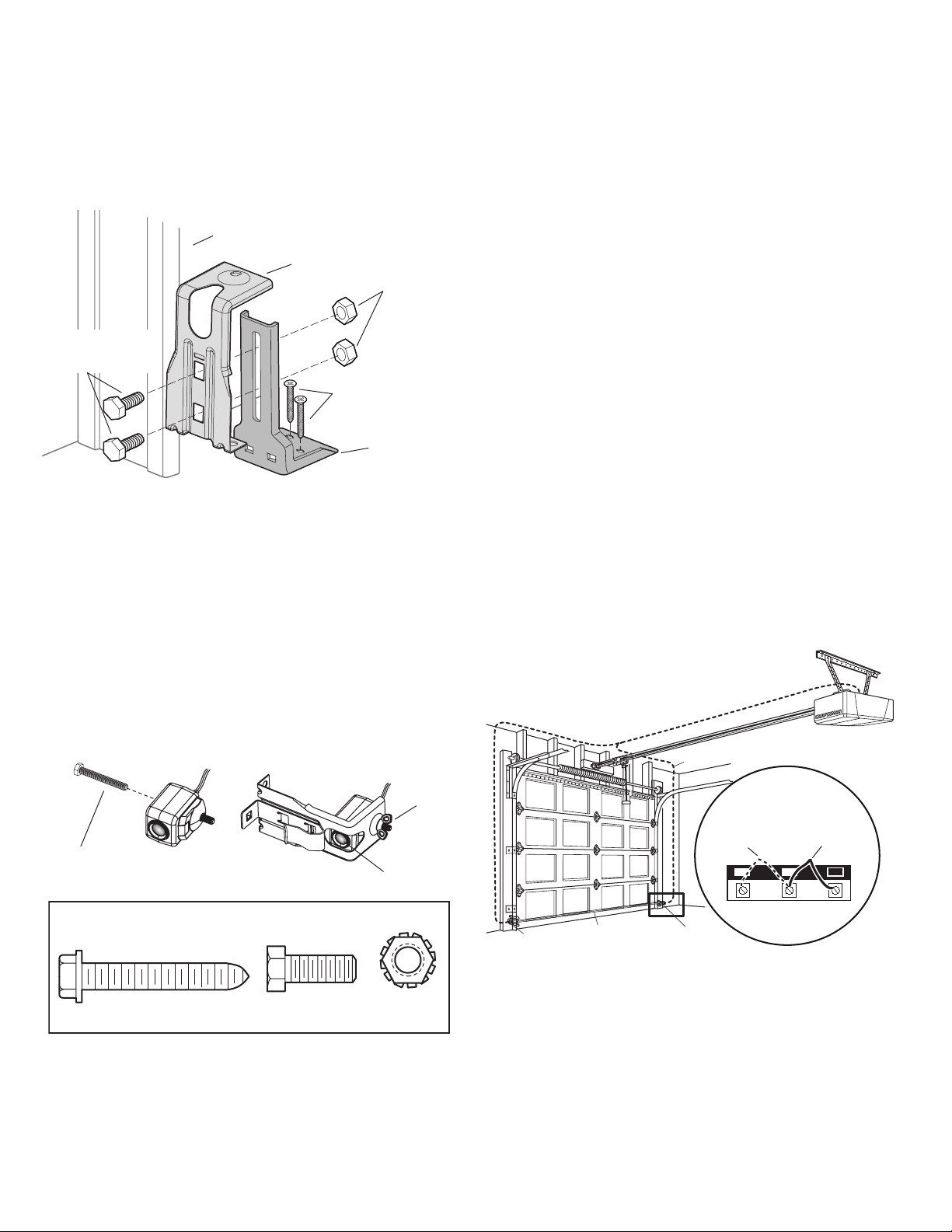

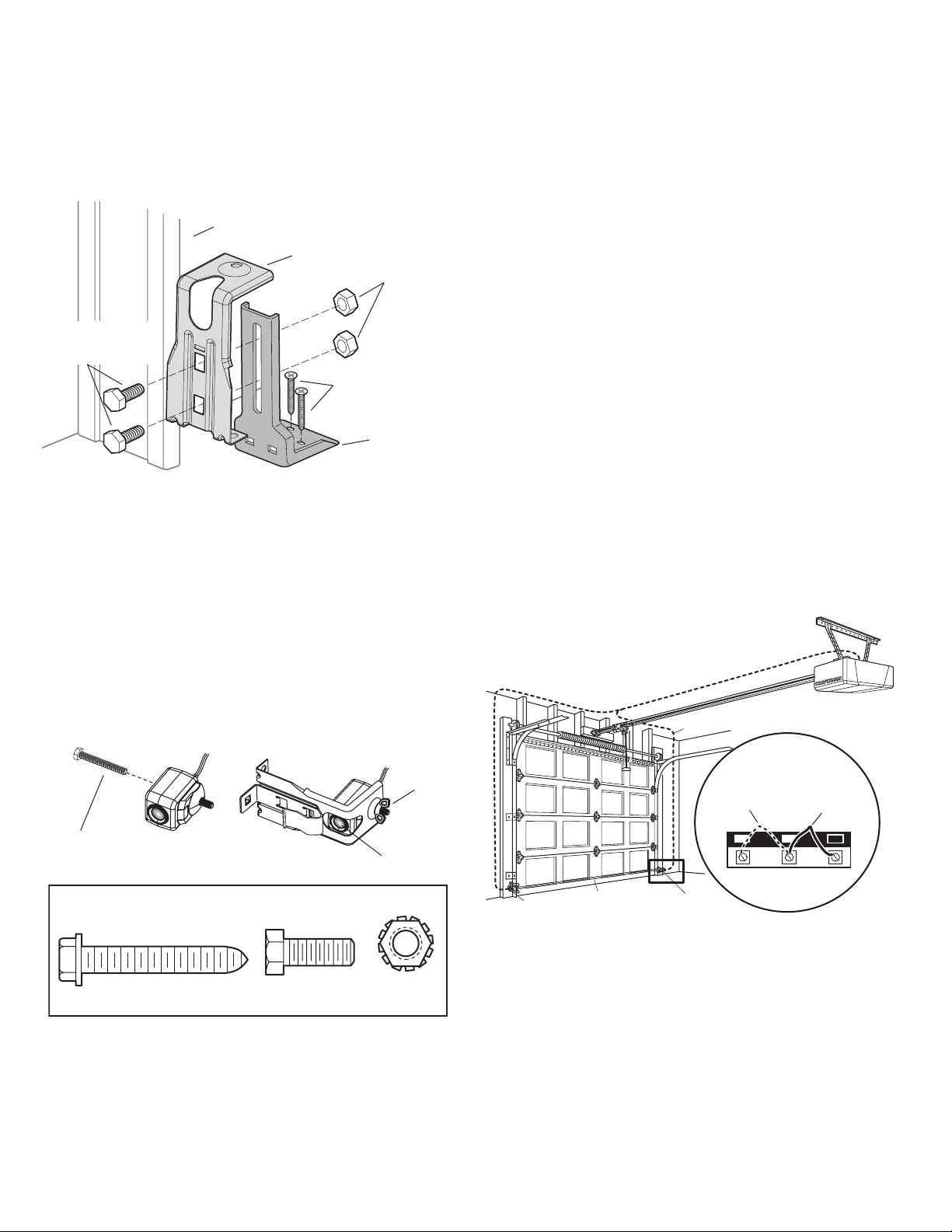

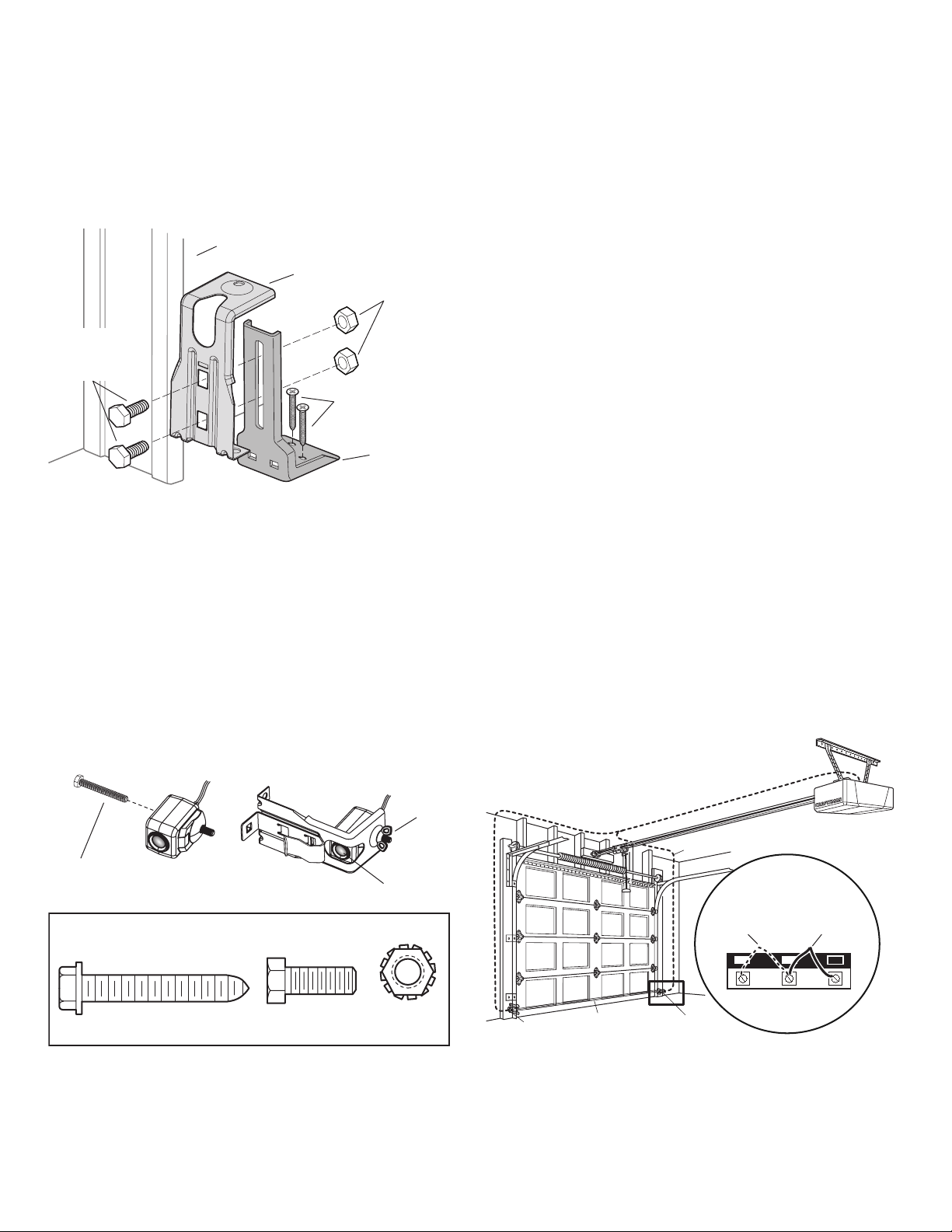

Figure 4: Floor Mount (Right Side)
Extension
Bracket
Sensor
Bracket
Inside Garage Wall
(Provided with
extension bracket)
Attach with concrete
anchors (not provided)
(Provided with
extension bracket)
MOUNTING AND WIRING THE SAFETY
SENSORS
1. Slide a 1/4"-20x1/2" carriage bolt head into the slot on both sensors.Use
wing nuts to fasten sensors to brackets, with lenses pointing toward each
other across the door. Be sure the lens is not obstructed by a bracket
extension (Figure 5).
2. Finger tighten the sensor wing nuts.
3. Run the wires from both sensors to the opener. Use insulated staples to
secure wire to wall and ceiling.
4. Strip 1/4" of insulation from each set of wires. Separate white and
white/black wires sufficiently to connect to the opener terminal screws:
white to 2 and white/black to 3 (Figure 6).
Figure 5: Safety Sensor Hardware
Hardware Shown Actual Size
1/4" x 1-1/2"
Lag Screw (4)
1/4" - 20 x 5/8"
Hex Bolt (2)
1/4" - 20
Lock Nut (2)
1/4" - 20 x 1/2"
Carriage Bolt
Lens
Wing Nut

1

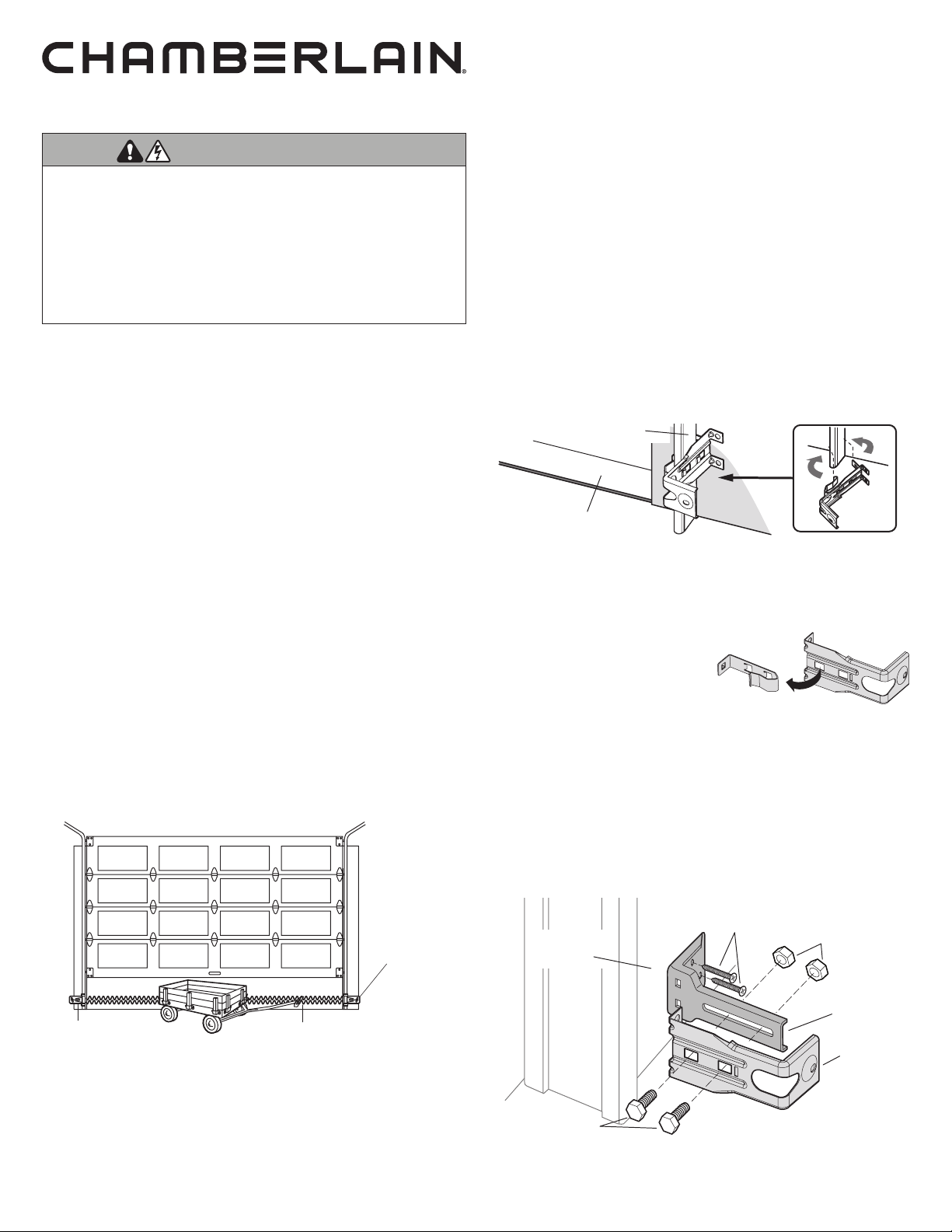

SUPPORT ET CAPTEUR D’INVERSION DE
SÉCURITÉ
041A5281-1
LE PROTECTOR SYSTEM
Lorsqu’il est connecté et aligné correctement, le capteurs d’inversion de
sécurité détecte toute obstruction de la trajectoire du faisceau infrarouge.
L’œil d’envoi (avec une DEL ambre) transmet un faisceau lumineux invisible
à l’œil de réception (avec une DEL verte). Si un obstacle brise le faisceau
lumineux pendant la fermeture de la porte, la porte s’arrête, puis retourne
en position complètement ouverte, et la lampe de l’ouvre-porte de garage
clignotent 10fois.
Les appareils doivent être installés à l’intérieur du garage de manière à ce
que les yeux d’émission et de réception se fassent face en traversant le bas
de la porte du garage, à une hauteur comprise entre 4 et 6po au-dessus du
sol. L’un ou l’autre de ces capteurs peut être installé à gauche ou à droite de
la porte, à condition que le soleil ne brille jamais directement dans la lentille
de l’œil de réception. La trajectoire du faisceau de lumière invisible ne doit
pas être obstruée. Aucune partie de la porte de garage (rails de la porte,
ressorts, charnières, rouleaux ou autre matériel) ne peut interrompre le
faisceau pendant la fermeture de la porte.
Les supports de montage sont conçus pour se fixer sur le rail des portes de
garage sectionnelles sans matériel supplémentaire. Lorsque vous montez les
unités sur le mur, les supports doivent être solidement fixés sur une surface
solide telle que l’encadrement du mur.
Les supports d’extension offrent un dégagement supplémentaire pour le
montage mural ou une hauteur supplémentaire nécessaire pour le montage
au sol. En cas d’installation sur une construction en maçonnerie, ajoutez
une pièce de bois à chaque emplacement pour éviter de percer des trous
supplémentaires dans la maçonnerie si un repositionnement est nécessaire.
Figure 1: Face à la porte depuis l’intérieur du garage
Faisceau du
capteur
4-6 po maximum
au-dessus du sol
Zone de protection contre les
faisceaux lumineux invisibles
Faisceau du capteur
4-6 po maximum
au-dessus du sol
INSTALLATION DES SUPPORTS
Assurez-vous que l’alimentation de l’ouvre-porte est débranchée.
Installez et alignez les supports de manière à ce que les capteurs se fassent
AVERTISSEMENT
Vérifiez que l’alimentation n’est pas connectée à l’ouvre-porte de garage
AVANT d’installer le capteur d’inversion de sécurité.
Pour éviter d’éventuelles BLESSURES GRAVES voire MORTELLES
causées par la fermeture d’une porte de garage:
• Raccordez et alignez correctement le capteur d’inversion de sécurité.
Ce dispositif de sécurité requis NE DOIT PAS être désactivé.
• Installez le capteur d’inversion de sécurité de sorte que le faisceau
ne soit PAS à une HAUTEUR SUPÉRIEURE à 15cm (6po) du sol du
garage.
face de part et d’autre de la porte du garage, le faisceau se trouvant à une
hauteur de 4 à 6po au-dessus du sol.
Ils peuvent être installés de trois manières différentes, en fonction de vos
besoins, comme suit.
• (Préféré) Clipsé sur les rails gauche et droit de la porte de garage.
• Fixé au mur de chaque côté du garage.
• Fixé au sol. Des ancrages pour béton et des blocs de bois ou des
supports d’extension seront nécessaires.
INSTALLATION DU RAIL DE PORTE DE GARAGE
Glissez les bras courbes sur le bord arrondi du rail de la porte. Enclenchez
en place contre le côté du rail. Il doit être affleurant, la lèvre épousant le bord
arrière du rail (Figure2).
Si le rail de porte ne supporte pas le support, une installation murale est
recommandée.
Figure2: Montage du rail de porte (côté droit)
Porte de garage
Rail de porte
INSTALLATION MURALE AVEC SUPPORT D’EXTENSION
1. Placez le support contre le mur et assurez-vous qu’il y a suffisamment
d’espace pour que le faisceau du capteur ne soit pas obstrué (Figure3).
2. Si une profondeur supplémentaire est nécessaire, un support d’extension
ou des blocs de bois peuvent être utilisés.
3. Tout d’abord, retirez le clip central
en exerçant une force sur le haut de
l’élément et vers les deux trous de la
base, comme indiqué dans l’image
ci-dessous.
4. Utilisez les trous de montage du support comme modèle pour localiser
et percer (2) trous pilotes d’un diamètre de 3/16po sur le mur de chaque
côté de la porte, à une hauteur maximale de 4 à 6po au-dessus du sol.
5. Fixez les supports au mur avec des tirefonds (fournis avec les supports
d’extension).
6. Si vous utilisez des supports d’extension ou des blocs de bois, réglez les
ensembles de droite et de gauche à la même distance de la surface de
montage. Assurez-vous que toutes les obstructions de la quincaillerie de
porte sont dégagées.
Figure3: Support d’extension (côté droit)
Support
d’extension
Support
de capteur
Mur intérieur
du garage
(fourni avec le
support d’extension)
Fixez avec des ancrages
pour béton (non fournis)
(fourni avec le
support d’extension)

2
ALIGNEMENT DES CAPTEURS DE SÉCURITÉ
1. Branchez l’ouvre-porte. Les voyants de l’œil émetteur et de l’œil récepteur
restent allumés en permanence si les connexions et l’alignement des
câbles sont corrects.
REMARQUE: Le voyant orange de l’œil émetteur s’allume
indépendamment de l’alignement ou de l’obstruction. Si le voyant vert de
l’œil récepteur est éteint, faible ou vacillant (et que le trajet du faisceau
de lumière invisible n’est pas obstrué), un alignement est nécessaire.
2. Desserrez l’écrou à oreilles de l’œil émetteur et réajustez-le en visant
directement l’œil récepteur. Verrouillez en place.
3. Desserrez l’écrou à oreilles de l’œil récepteur et ajustez le capteur
verticalement et/ou horizontalement jusqu’à ce qu’il reçoive le faisceau
de l’émetteur. Lorsque le voyant vert est allumé en permanence, serrez
l’écrou à oreilles.
DÉPANNAGE DES CAPTEURS DE SÉCURITÉ
1. Si le voyant de l’œil émetteur ne s’allume pas de manière stable après
l’installation, vérifiez les points suivants:
• Alimentation électrique de l’ouvre-porte.
• Court-circuit dans les fils blanc ou blanc/noir. Ces problèmes peuvent
survenir au niveau des agrafes ou des bornes à vis.
• Câblage incorrect entre les capteurs et l’ouvre-porte.
• Un fil cassé.
2. Si le voyant de l’œil émetteur s’allume en continu mais que le voyant de
l’œil récepteur ne s’allume pas:
• Vérifiez l’alignement
• Vérifiez qu’il n’y a pas de fil déconnecté au niveau de l’œil récepteur.
3. Si le voyant de l’œil récepteur est faible, réalignez l’un ou l’autre des
capteurs.
REMARQUE: Lorsque le faisceau invisible est obstrué ou mal aligné pendant
la fermeture de la porte, celle-ci s’inverse. Si la porte est déjà ouverte, elle
ne se ferme pas. Les voyants de l’ouvre-porte clignotent 10fois. (Si les
ampoules ne sont pas installées, vous entendrez 10clics.) Voir page1.
Figure6: Connectez le fil aux vis de la borne de l’ouvre-porte
1 2 3
Fil de la sonnette Connectez le fil aux vis de
la borne de l’ouvre-porte
Connexions de
la commande
de porte (ligne
pointillée)
Connexions
des capteurs
Vis d’extrémité de
l’ouvre-porte
Capteur
Capteur Zone de protection
contre les faisceaux
lumineux invisibles
INSTALLATION AU SOL AVEC SUPPORT D’EXTENSION
1. Utilisez des blocs de bois ou des supports d’extension pour élever les
supports de capteur de sorte que les lentilles soient à 4-6po au-dessus
du sol.
2. Mesurez et placez soigneusement les ensembles droit et gauche à la
même distance du mur. Assurez-vous que toutes les obstructions de la
quincaillerie de la porte sont dégagées.
3. Fixez au sol avec des ancrages à béton (Figure4).
Figure4: Montage au sol (côté droit)
Support
d’extension
Support de
capteur
Mur intérieur du garage
(fourni avec le
support d’extension)
Fixez avec des ancrages
pour béton (non fournis)
(fourni avec le
support d’extension)
MONTAGE ET CÂBLAGE DES CAPTEURS DE
SÉCURITÉ
1. Faites glisser un boulon de carrosserie dans la fente des deux capteurs.
Utilisez des écrous à oreilles pour fixer les capteurs aux supports, en
orientant les lentilles l’une vers l’autre de part et d’autre de la porte.
Assurez-vous que l’objectif n’est pas obstrué par une extension du
support (Figure5).
2. Serrez à la main les écrous à oreilles du capteur.
3. Reliez les fils des deux capteurs à l’ouvre-porte. Utilisez des agrafes
isolées pour fixer le fil au mur et au plafond.
4. Dénudez 1/4po d’isolant sur chaque jeu de fils. Séparez suffisamment les
fils blanc et blanc/noir pour les connecter aux vis des bornes de l’ouvre-
porte: blanc à 2 et blanc/noir à 3 (Figure6).
Figure5: Matériel pour capteurs de sécurité
Matériel illustré en taille réelle
Vis de blocage
1/4 po x 1-1/2 po (4)
Boulon hexagonal
1/4 po - 20 x 5/8 po (2)
Contre-écrou
1/4 po - 20 (2)
Boulon de carrosserie
1/4 po - 20 x 1/2 po
Lentille
Écrou à
oreilles

1
KIT DE SOPORTES DE EXTENSIÓN PARA EL
SENSOR DE INVERSIÓN DE SEGURIDAD
041A5281-1
EL SISTEMA PROTECTOR
Cuando esté correctamente conectado y alineado, el sensor de inversión de
seguridad detectará un obstáculo en la trayectoria de su haz electrónico.
El sensor emisor (con una luz indicadora color ámbar) transmitirá un haz de
luz invisible al sensor receptor (con una luz indicadora color verde). Si un
obstáculo interrumpe el haz de luz mientras la puerta se está cerrando, esta
se detendrá y retrocederá hasta la posición de apertura total, y las luces del
abrepuertas parpadearán 10 veces.
Las unidades deben instalarse dentro del garaje, de modo que los sensores
emisor y receptor queden enfrentados a través de la puerta de garaje, a una
altura de 4 a 6" por encima del suelo. Cualquiera de ellos puede instalarse a
la izquierda o a la derecha de la puerta, siempre que el sol no incida nunca
directamente en la lente del sensor receptor. La trayectoria del haz de luz
invisible no debe quedar obstruida. Ninguna parte de la puerta de garaje
(o guías de la puerta, resortes, bisagras, rodillos u otros herrajes) debe
interrumpir el haz mientras la puerta se cierra.
Los soportes de montaje están hechos para engancharse a la guía de las
puertas de garaje seccionales sin necesidad de herrajes adicionales. Al
montar las unidades en la pared, los soportes deben sujetarse de forma
segura a una superficie sólida, como el marco de la pared.
Los soportes de extensión brindan espacio adicional para el montaje en la
pared o la altura adicional necesaria para el montaje en el suelo. Si se instala
en una construcción de mampostería, agregue un trozo de madera en cada
lugar para evitar perforar orificios adicionales en la mampostería en caso de
que sea necesario reposicionarla.
Figura 1: Frente a la puerta desde el interior del garaje
Haz del sensor
Altura máxima
de 4 a 6" por
encima del suelo
Área de protección del
haz de luz invisible
Haz del sensor
Altura máxima de 4 a 6"
por encima del suelo
INSTALACIÓN DE LOS SOPORTES
Asegúrese de que se haya desconectado la corriente eléctrica del
abrepuertas.
Instale y alinee los soportes de modo que los sensores queden enfrentados
ADVERTENCIA
Asegúrese de que la corriente no esté conectada al abrepuertas de garaje
ANTES de instalar el sensor de inversión de seguridad.
Para evitar posibles LESIONES GRAVES o la MUERTE por el cierre de la
puerta de garaje, realice lo siguiente:
• Conecte y alinee correctamente el sensor de inversión de seguridad.
Este dispositivo de seguridad obligatorio NO SE DEBE desactivar.
• Instale el sensor de inversión de seguridad de modo que el haz esté a
una altura NO MAYOR a 6” (15cm) por encima del suelo del garaje.
a través de la puerta de garaje, con el haz a una altura de 4 a 6" por encima
del suelo.
Pueden instalarse en una de las maneras que se describen a continuación,
según sus requisitos.
• (Opción recomendada) Pueden engancharse a las guías izquierda y
derecha de la puerta de garaje.
• Pueden sujetarse a la pared a cada lado del garaje.
• Pueden sujetarse al suelo. Se necesitarán anclajes de concreto y bloques
de madera o soportes de extensión.
INSTALACIÓN DE LA GUÍA DE LA PUERTA DE GARAJE
Deslice los brazos curvos sobre el borde redondeado de la guía de la puerta.
Encaje en su lugar contra el lateral de la guía. Debe quedar al ras, con el
labio abrazando el borde posterior de la guía (Figura 2).
Si la guía de la puerta no puede sostener el soporte de forma segura, se
recomienda una instalación en la pared.
Figura 2: Montaje de la guía de la puerta (lateral derecho)
Puerta de garaje
Guía de la puerta
INSTALACIÓN EN LA PARED CON EL SOPORTE DE
EXTENSIÓN
1. Coloque el soporte contra la pared y asegúrese de que haya suficiente
espacio para que el haz del sensor no quede obstruido (Figura 3).
2. Si se necesita más profundidad, puede utilizar un soporte de extensión o
bloques de madera.
3. Primero, retire la presilla central
aplicando fuerza sobre la parte
superior del componente y en la
dirección de los 2 orificios de la
base, como se muestra en la imagen
que aparece a continuación.
4. Utilice los orificios de montaje del soporte como plantilla para localizar y
perforar (2) orificios piloto de 3/16" de diámetro en la pared a cada lado
de la puerta, a una altura de 4 a 6" por encima del suelo.
5. Sujete los soportes a la pared con tornillos tirafondos (se suministran
con los soportes de extensión).
6. Si utiliza soportes de extensión o bloques de madera, ajuste los
conjuntos derecho e izquierdo a la misma distancia de la superficie de
montaje. Asegúrese de despejar todas las obstrucciones de los herrajes
de la puerta.
Figura 3: Montaje del soporte de extensión (lateral derecho)
Soporte de
extensión
Soporte
del
sensor
Interior de la pared
del garaje
(Se suministran
con el soporte
de extensión)
Sujetar con los anclajes de
concreto (no se suministran)
(Se suministran con
el soporte de extensión)

2
ALINEACIÓN DE LOS SENSORES DE
SEGURIDAD
1. Enchufe el abrepuertas. Las luces indicadoras de los sensores emisor y
receptor se iluminarán de forma continua si las conexiones del cableado
y la alineación son correctas.
NOTA: La luz indicadora color ámbar del sensor emisor se encenderá
independientemente de la alineación o de las obstrucciones. Si la luz
indicadora color verde del sensor receptor está apagada, es tenue o
parpadea (y la trayectoria del haz de luz invisible no está obstruida), es
necesario realizar una alineación.
2. Afloje la tuerca mariposa del sensor emisor y reajústela; apunte
directamente al sensor receptor. Trábela en su lugar.
3. Afloje la tuerca mariposa del sensor receptor y ajuste el sensor de forma
vertical u horizontal hasta que reciba el haz del sensor emisor. Cuando la
luz indicadora color verde se ilumine de forma continua, ajuste la tuerca
mariposa.
RESOLUCIÓN DE PROBLEMAS DE LOS
SENSORES DE SEGURIDAD
1. Si la luz indicadora del sensor emisor no se ilumina de forma continua
luego de la instalación, verifique lo siguiente:
• La corriente eléctrica del abrepuertas.
• Un cortocircuito en los cables blanco o blanco y negro. Pueden
producirse en las grapas o en las conexiones de las terminales de los
tornillos.
• La conexión del cableado entre los sensores y el abrepuertas es
incorrecta.
• Un cable roto.
2. Si la luz indicadora del sensor emisor se ilumina de forma continua, pero
la luz indicadora del sensor receptor no lo hace, realice lo siguiente:
• Verifique la alineación.
• Verifique si se rompió algún cable del sensor receptor.
3. Si la luz indicadora del sensor receptor es tenue, vuelva a alinear alguno
de los sensores.
NOTA: Si la trayectoria del haz invisible está obstruida o desalineada
mientras la puerta se está cerrando, esta retrocederá. Si la puerta ya está
abierta, no se cerrará. Las luces del abrepuertas parpadearán 10 veces. (Si
no se instalaron las bombillas, se oirán 10 clics). Consulte la página 1.
Figura 6: Conectar el cable a las terminales de los tornillos del abrepuertas
1 2 3
Cable de timbre Conectar el cable a las terminales
de los tornillos del abrepuertas
Conexiones del
control de la
puerta (línea de
puntos)
Conexiones
del sensor
Terminales de los tornillos
del abrepuertas
Sensor
Sensor Área de protección del
haz de luz invisible
INSTALACIÓN EN EL SUELO CON EL SOPORTE DE
EXTENSIÓN
1. Utilice bloques de madera o soportes de extensión para elevar los
soportes del sensor, de modo que las lentes queden a una altura de 4 a 6"
por encima del suelo.
2. Mida con cuidado y coloque los conjuntos derecho e izquierdo a
la misma distancia de la pared. Asegúrese de despejar todas las
obstrucciones de los herrajes de la puerta.
3. Sujete el soporte al suelo con los anclajes de concreto (Figura 4).
Figura 4: Montaje en el suelo (lateral derecho)
Soporte de
extensión
Soporte
del sensor
Interior de la pared del garaje
(Se suministran
con el soporte
de extensión)
Sujetar con los
anclajes de concreto
(no se suministran)
(Se suministran
con el soporte
de extensión)
MONTAJE Y CONEXIÓN DE LOS SENSORES DE
SEGURIDAD
1. Introduzca un perno de carrocería de 1/4"-20x1/2" en la ranura de
ambos sensores. Utilice tuercas mariposa para sujetar los sensores a
los soportes, con las lentes orientadas de modo que queden enfrentadas
a través de la puerta. Asegúrese de que el soporte de extensión no
obstruya la lente (Figura 5).
2. Apriete con los dedos las tuercas mariposa del sensor.
3. Extienda los cables de ambos sensores hacia el abrepuertas. Utilice
grapas aislantes para fijar el cableado a la pared y al techo.
4. Retire 1/4" del aislamiento de cada juego de cables. Separe los cables
blanco y blanco y negro para conectarlos a las terminales de los
tornillos del abrepuertas: el blanco con el 2, y el blanco y negro con el 3
(Figura6).
Figura 5: Herrajes del sensor de seguridad
Los herrajes se muestran en tamaño real
Tornillos tirafondos
de 1/4" x 1-1/2" (4)
Pernos hexagonales
de 1/4"-20 x 5/8" (2)
Contratuercas
de 1/4"-20 (2)
Perno de carrocería
de 1/4"-20 x 1/2"
Lente
Tuerca
mariposa

114A2401-20
© 2023, LiftMaster
All Rights Reserved
Tous droits réservés
Todos los derechos reservados
LiftMaster
300 Windsor Drive
Oak Brook, IL 60523
LiftMaster.com
