Champion Magnum User manual

Seite/Page 1 clearaudio electronic GmbH 2006
C
Ch ha am mp pi io on n
M
Ma ag gn nu um m
Bedienungsanleitung
USER MANUAL

Champion Magnum
Bedienungsanleitung
USER MANUAL
Seite/Page 2 clearaudio electronic GmbH 2006
Sehr geehrter clearaudio-Kunde,
Sie haben sich für das clearaudio
Champion-Magnum Laufwerk entschieden, ein hochwertiges Produkt
der clearaudio electronic GmbH.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch. Sämtliche Hinweise dienen langjähriger
musikalischer Freude mit dem clearaudio
Champion-Magnum Laufwerk und verhindern
Fehlbedienungen.
Wir wünschen Ihnen viel Freude mit Ihrem neuen clearaudio
Champion-Magnum Laufwerk.
clearaudio electronic GmbH
Lesen Sie diesen Abschnitt in jedem Fall, bevor Sie ein Gerät an das Stromnetz anschließen.
CE-MARKIERUNG
Der clearaudio
Champion Magnum entspricht den Bestimmungen über
elektromagnetische Störfreiheit (EMC) und denen über Niederspannungsgeräte.
GERÄTENETZEINSTELLUNG
Ihr clearaudio-Produkt wurde so konstruiert, dass es der Haushaltsleistung und den
Sicherheitsbestimmungen in Ihrer Region genügt. Dieses Produkt kann nur mit 230 V
Wechselstrom betrieben werden.
URHEBERRECHT
Aufnahme und Wiedergabe jeglichen Tonmaterials kann die Zustimmung des Urhebers
erfordern. Beachten Sie dazu folgende Informationsschriften.
- Copyright Act 1956 (Urheberrechtsgesetz 1956)
- Dramatic and Musical Performers Act 1958 (Gesetz über dramatische und musikalische
Aufführungsrechte, 1958)
- Performers Protection Acts 1963 and 1972 (Künstlerschutzgesetze von 1963 und 1972)
- Jegliche nachfolgende, gesetzliche Verfügungen und Bestimmungen.
WARNUNGEN
Das Gerät nicht Regen oder Feuchtigkeit aussetzen.
Das Netzkabel nicht mit feuchten oder nassen Händen anfassen.
Es dürfen keine Gegenstände mit offener Flamme, wie etwa brennende Kerzen, auf dem
Gerät aufgestellt werden.

Champion Magnum
Bedienungsanleitung
USER MANUAL
Seite/Page 3 clearaudio electronic GmbH 2006
Bedienungsanleitung Seite 2 - 9
User Manual Page 10 - 17
Inhaltsverzeichnis
1. Frontalansicht 3
2. Lieferumfang 4
3. Aufbau und Inbetriebnahme 5
4. Tonarmbasis / Tonarmmontage 6
5. Drehzahleinstellung 7
6. Besondere Hinweise 7
7. Wartung und Service 8
8. Technische Daten 9

Champion Magnum
Bedienungsanleitung
USER MANUAL
Seite/Page 4 clearaudio electronic GmbH 2006
1. Frontalansicht
Die Abbildung zeigt den betriebsfähigen Aufbau des clearaudio Champion-Magnum Laufwerks mit dem
clearaudio Unify – Tonarm und clearaudio
Virtuoso MM-Tonabnehmer.
Man erkennt die resonanzreduzierende Formgebung in Verbindung mit der ausgelagerten Motoreinheit.
Champion-Magnum
im betriebsfähigen Zustand
2. Lieferumfang
Das clearaudio Champion-Magnum Laufwerk verlässt unsere Fertigung in einer besonders sicheren
Verpackung.
Bitte kontrollieren Sie den Lieferumfang Ihres neu erworbenen clearaudio
Champion-Magnum
Laufwerks.
Wichtig: alle Gewinde sind Rechtsgewinde (metrisch) !

Champion Magnum
Bedienungsanleitung
USER MANUAL
Seite/Page 5 clearaudio electronic GmbH 2006
1
2
3
4 5 6 7
8
9 10
11
12
13

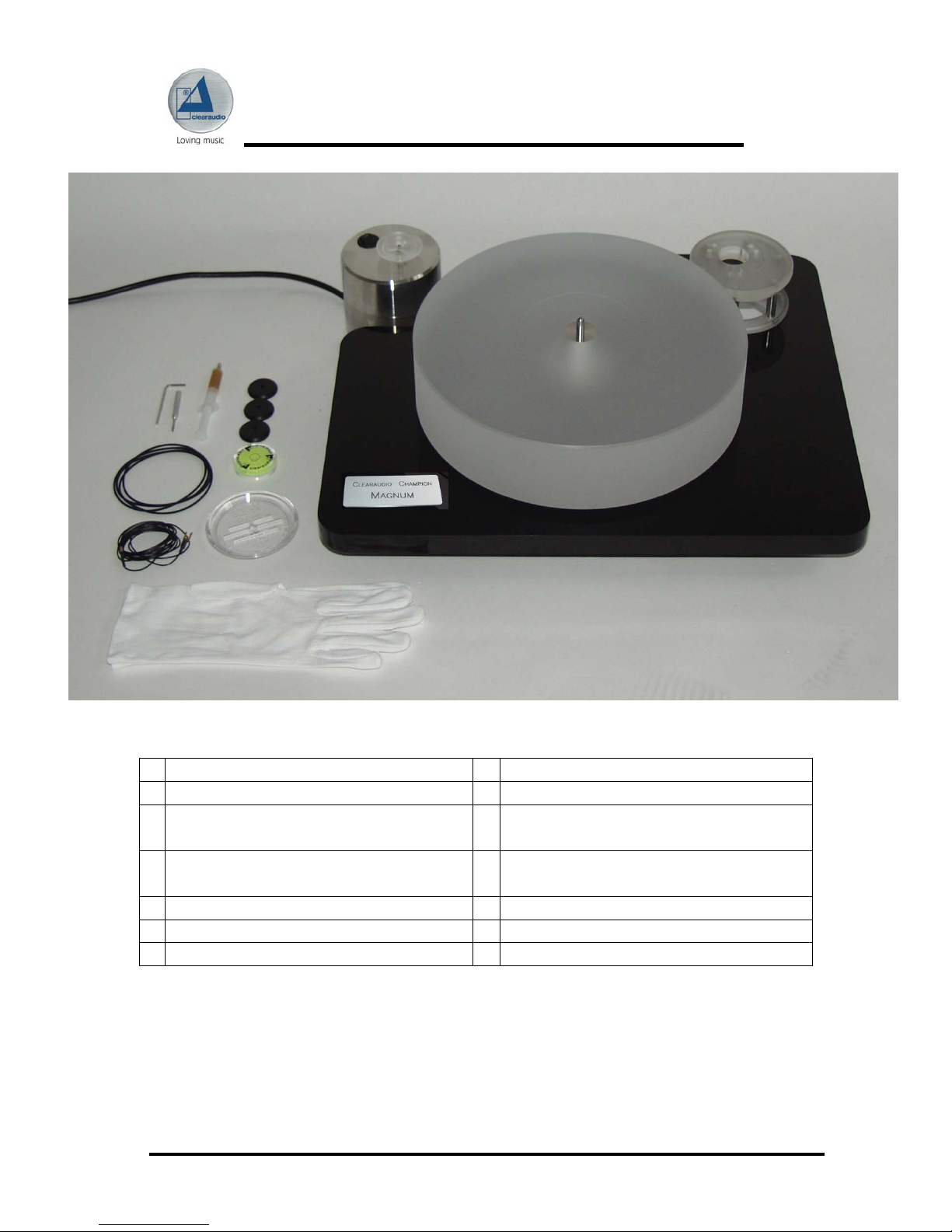

Bild: Lageplan der Komponenten
1. Antriebsrad (Pulley) aus Acryl, incl. drei bereits
eingedrehter Feststellschrauben
8. Präzisionswasserwaage
2. Komplett montierte Motorantriebseinheit aus Edelstahl
inkl. Anschlusskabel
9. Zwei nahtlose, geschliffene Antriebsriemen
3. Präzisionsgedrehter Plattenteller aus Silikon Acryl mit
eingepasstem Lageroberteil (bronzeplatiniert, invertiert
mit gehärteter Präzisionskugel)
10. Komplett montierte Plattenspielerbasis aus GS Acryl
4. Inbusschlüssel Gr. 3 11. Clever Clamp Plattenklemme
5. Schraubenzieher aus Aluminium 12. Erdungskabel zum Anstecken an die Lagerschraube
6. Fettspritze oder Lageröl (ab 2004) zur gelegentlichen
Schmierung des invertierten Lagers
13. Ein Paar weiße Handschuhe
7. Drei Spikeunterleger

Champion Magnum
Bedienungsanleitung
USER MANUAL
Seite/Page 6 clearaudio electronic GmbH 2006

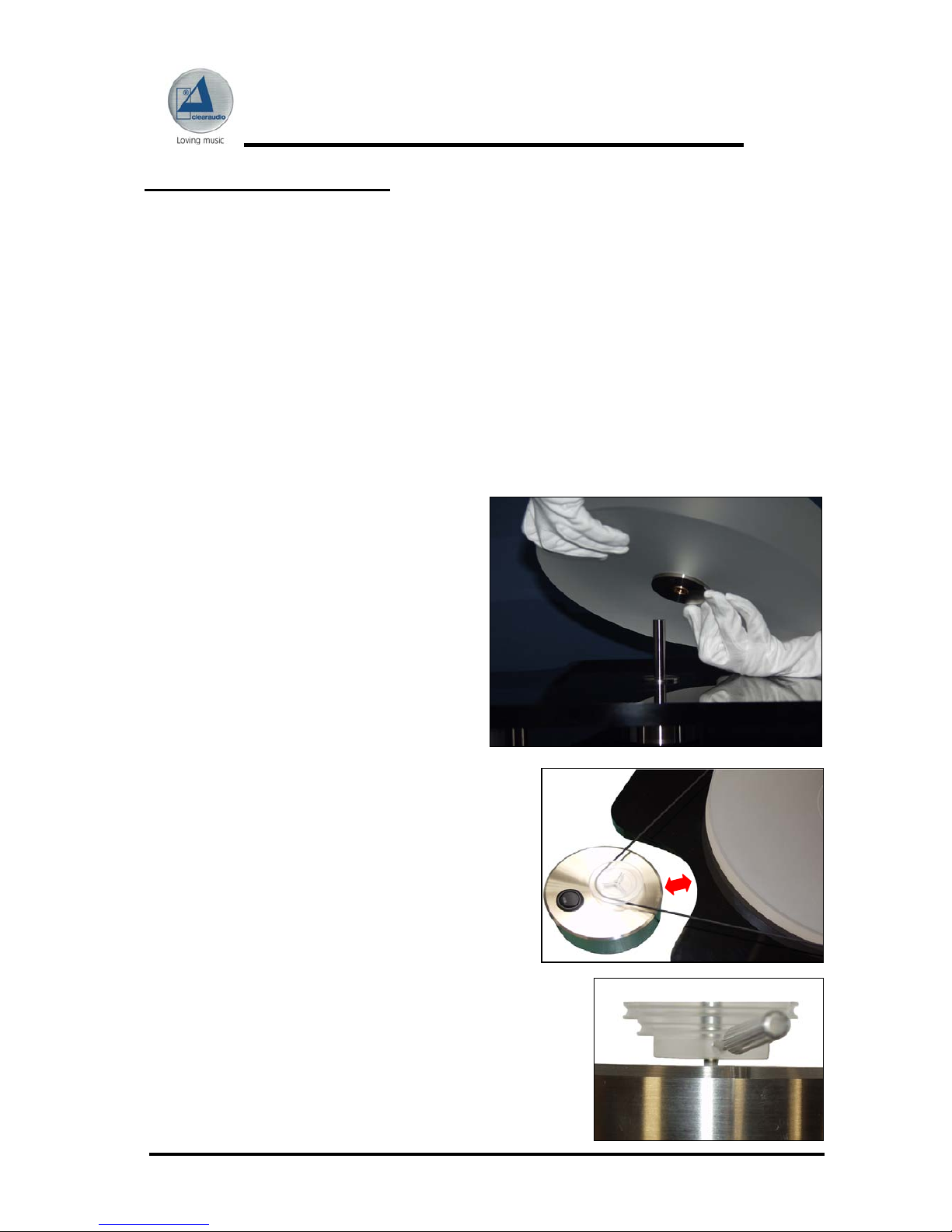

3. Aufbau und Inbetriebnahme
Benutzen Sie bitte zum Aufbau die mitgelieferten Baumwollhandschuhe, um evtl. Kratzer sowie
Fingerabdrücke zu vermeiden.
1. Nachdem Sie die weißen Handschuhe angezogen haben, stellen Sie die Plattenspielerbasis auf eine
stabile und resonanzarme Unterlage. Bitte achten Sie hierbei auf deren horizontale und vertikale
Ausrichtung und überprüfen Sie diese gegebenenfalls mit der mitgelieferten Präzisionswasserwaage.
2. Nehmen Sie den Plattenteller aus der Verpackung und
achten Sie bei der Entnahme darauf, dass das eingepasste
Lageroberteil nicht aus der Bohrung des Plexiglastellers fällt!
Entfernen Sie das Klebeband auf dessen Unterseite. Setzen
Sie nun diese Einheit vorsichtig auf die Achse des bereits in
der Plattenspielerbasis montierten Lagerunterteils. Aufgrund
der hohen Fertigungsgenauigkeit des Lagers, ist es unter
Umständen möglich, dass sich kurz nach dem Aufsetzen im
Lager ein Luftpolster bildet. Dieses wird sich nach einigen
Umdrehungen des Plattentellers verflüchtigen. Überprüfen
Sie anschließend ob die jeweiligen Markierungen des
Plattentellers und des Lagers übereinstimmen. Diese Position
sollte unbedingt eingehalten werden, da sie auf unserem
Prüfstand als diejenige mit dem geringsten Höhenschlag
ermittelt wurde.
3. Stecken Sie das Plexiglas-Antriebsrad auf die Achse des Motors.
Die Unterseite des Antriebsrades sollte ca. 1-2mm von der
Motorblockoberfläche entfernt sein. Bitte ziehen sie die
Madenschrauben mit Hilfe des mitgelieferten Schraubenziehers
fest.
4. Stellen Sie nun die Motorantriebseinheit in die dafür
vorgesehene Ausbuchtung der Plattenspielerbasen. Der
Schalter muss nach außen zeigen und der Abstand
zwischen Motorblock und Chassisplatte etwa einer
Daumenbreite entsprechen.

Champion Magnum
Bedienungsanleitung
USER MANUAL
Seite/Page 7 clearaudio electronic GmbH 2006

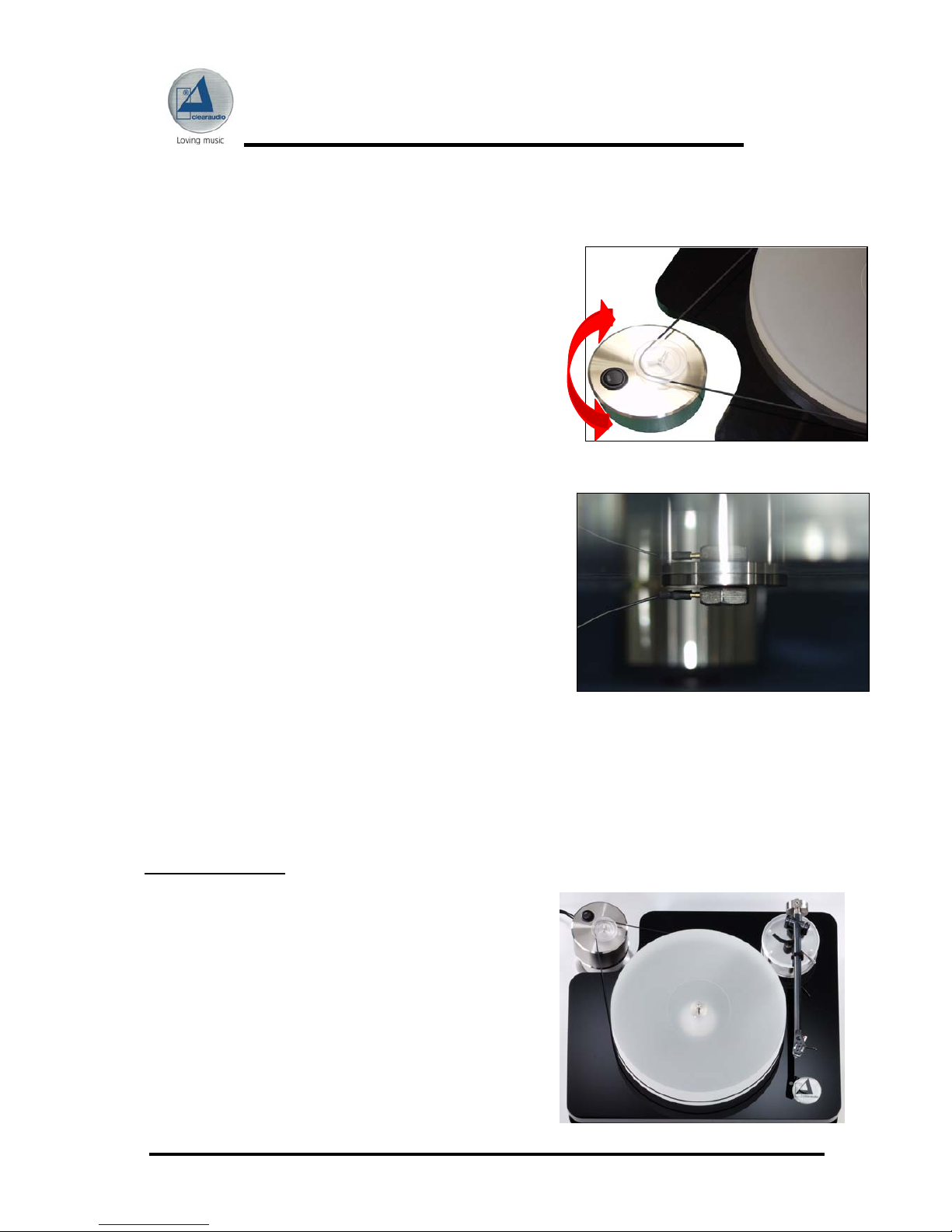

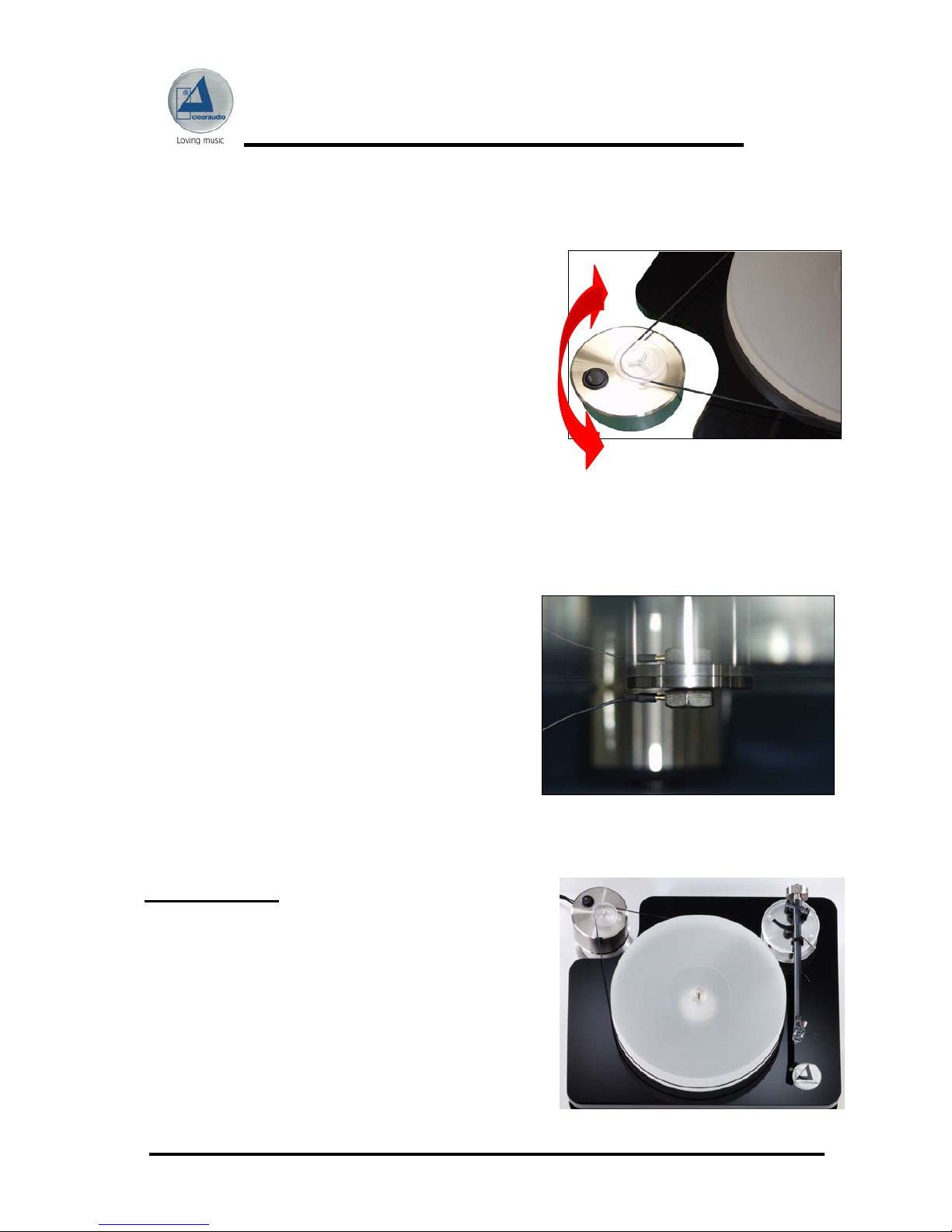

5. Spannen Sie den Antriebsriemen um den Plattenteller und das Antriebsrad. Verwenden Sie für 33 1/3
U/min den kleineren, für 45 U/min den größeren Durchmesser des Antriebsrads.
6. Die Spannung des Antriebsriemens kann durch Drehung der
Motorantriebseinheit verändert werden (exzentrische Lage
des Antriebsrades). Sie ist dann richtig eingestellt, wenn
der Plattenteller mühelos auf seine Solldrehzahl
beschleunigt wird. Ist die Spannung des Riemens zu groß,
so beginnt der Motor leicht zu vibrieren, die Solldrehzahl
wird nicht erreicht und das Motorlager könnte beschädigt
werden! Bei zu geringer Riemenspannung kann es zu
Gleichlaufschwankungen kommen.
7. Tonarmmontage nach Herstelleranweisung!
8. Tonabnehmer nach Herstelleranweisung einbauen, justieren und anschließen.
9. Bei Problemen mit Brummgeräuschen sollte der
Plattenspieler geerdet werden. Dazu das mitgelieferte
Erdungskabel in die seitliche Bohrung der
Lagerschraube stecken und mit dem entsprechenden
Erdungsanschluss am Plattenspielereingang des
Verstärkers verbinden.
Der Plattenspieler ist nun komplett montiert und betriebsbereit. Lassen Sie bitte zum Einlaufen des
Lagers den Plattenteller eine halbe Stunde drehen, damit sich das Lagerfett gleichmäßig verteilt.
4. Tonarmbasis
Das clearaudio Champion-Magnum Laufwerk wird
standardmäßig mit bereits montierter Unify-Tonarmbasis
ausgeliefert. Sofern gewünscht, haben Sie das clearaudio
Champion-Magnum Laufwerk mit einer anderen Tonarmbasis
Ihrer Wahl erhalten, diese wurde ebenfalls auf der
Plattenspielerbasis montiert ausgeliefert. Befolgen Sie in
diesem Fall die Anweisungen des jeweiligen Herstellers zur
Tonarmmontage.

Champion Magnum
Bedienungsanleitung
USER MANUAL
Seite/Page 8 clearaudio electronic GmbH 2006
5. Drehzahleinstellung
Legen Sie den Antriebsriemen um den jeweiligen Durchmesser des Antriebsrades um die
Umdrehungszahl zu ändern:
Großer Durchmesser: 45 U/min
Kleiner Durchmesser: 33 1/3 U/min
Unter Umständen ist es bei einer Drehzahlveränderung notwendig, die Spannung des Riemens durch
Verdrehen bzw. Abstandsänderung des Motors zu korrigieren.
6. Besondere Hinweise
Bitte senden Sie uns die beigelegte Garantiekarte innerhalb von zwei Wochen korrekt
ausgefüllt zu, da sonst nur die gesetzliche Garantiezeit bestehen würde.
Beim Transport des clearaudio
Champion-Magnum Laufwerks stets den Plattenteller und das invertierte
Lager abnehmen, da sonst erhebliche Beschädigungsgefahr besteht! Entfernen Sie auch unbedingt das
Antriebsrad vom Motor, da die Achse beim Transport verbiegen kann!
Die regelmäßige Sichtkontrolle über evtl. defekte Isolation der netzspannungsführenden Zuleitung der
Motorantriebseinheit ist zu Ihrer eigenen Sicherheit empfehlenswert. Eine beschädigte Zuleitung sofort
vom Fachmann auswechseln lassen! (siehe auch Kapitel 6. „Wartung und Service“)
Achtung !
Bitte verwenden Sie zur Reinigung der Acrylglaselemente nur speziellen Acrylglasreiniger
und
keinesfalls Glasreiniger oder Spiritus oder andere auf Alkohol basierende Flüssigkeiten (Gefahr der
Bildung von Haarrissen und Oberflächenbeschädigung) !!!

Champion Magnum
Bedienungsanleitung
USER MANUAL
Seite/Page 9 clearaudio electronic GmbH 2006
7. Wartung und Service
Sollten Sie das Gefühl haben, dass sich der Plattenteller (ohne Riemen) nicht so leichtgängig dreht wie
gewohnt (evtl. Gleichlaufschwankungen), so lässt dies auf Fettmangel im Lager schließen. Verfahren Sie
in diesem Fall bitte entsprechend den Hinweisen von Kapitel 3 „Aufbau und Inbetriebnahme“.
Für eventuelle Gleichlaufschwankungen ist häufig eine falsche Riemenspannung verantwortlich.
Korrigieren Sie diese entsprechend den Hinweisen von Kapitel 3.
Der Service für alle clearaudio Produkte sollte ausschließlich durch Fachpersonal erfolgen.
Ist eine Reparatur erforderlich, muss das clearaudio
Champion-Magnum Laufwerk zu einem
autorisierten Fachhändler gebracht oder direkt an die
Clearaudio electronic GmbH
Spardorfer Str 150
91054 Erlangen
Germany
Tel/Phon: +49-(0)1805/059595
www.clearaudio.de
[email protected]
eingesandt werden. Dabei ist unbedingt auf korrekte bzw. sichere Verpackung zu achten
(Originalverpackung). Beim Verpacken umgekehrt verfahren, wie unter „Aufbau und Inbetriebnahme“
(Kapitel 3) beschrieben.

Champion Magnum
Bedienungsanleitung
USER MANUAL
Seite/Page 10 clearaudio electronic GmbH 2006
8. Technische Daten
Konstruktionsprinzip: Geometrisch resonanzoptimiertes Laufwerk, Riemenantrieb
Drehzahlbereich: 33 1/3 U/min / 45 U/min
Antrieb: ausgelagerter Motor / Gleichlaufschwankungen unter 0,03%
Lager: gehärteter Stahl, bronzeplattiert, invertiert
Plattenteller: Silikonacryl, Oberfläche absolut plangedreht, präzisionsgedreht,
ausgewuchtet
Gleichlauf (bewertet) ±0,1 %
Abweichung vom Sollwert ±0,2 %
Rumpelgeräuschabstand: außen: 68 dB
innen: 71 dB
mit Messkoppler: 81 dB
Gewicht: ca. 18 Kg, incl. Motor
Abmessungen (B x T x H): ca. 470 mm x 390 mm x 170 mm
Garantie: 5 Jahre (siehe Kapitel. 6)

Champion Magnum
Bedienungsanleitung
USER MANUAL
Seite/Page 11 clearaudio electronic GmbH 2006
DEAR AUDIO ENTHUSIAST
Thank you for your decision to purchase a clearaudio Champion Magnum turntable. This turntable is
manufactured to the highest degree of tolerance and quality.
Please take a moment to read this owner’s manual to ensure correct set up, to avoid any possible
damage and to learn how proper care of your clearaudio Champion Magnum turntable which will give
you many years of musical enjoyment and pleasure.
clearaudio electronic GmbH
Contents
1. Front view 11
2. Package contents 12
3. Assembly and Operation 13
4. Tonearm base / Tonearm adjustment 14
5. Speed Calibration 15
6. Special Instructions 15
7. Service 16
8. Technical Data 17

Champion Magnum
Bedienungsanleitung
USER MANUAL
Seite/Page 12 clearaudio electronic GmbH 2006
1. Front view
The photo below shows the clearaudio Champion Magnum turntable assembled and set up with the
clearaudio Unify – Tonearm with clearaudio
Beta S wood MM. You can see the use of carefully
selected materials and the resonance avoiding construction. Further the stand-alone motor reduces any
induced vibrations and resonances to the turntable chassis.
Champion Magnum assembled and set up
2. Package contents
The clearaudio Champion Magnum is delivered in a special packaging to ensure its safe transport.
Please check the contents as shown in the picture below and in the list on the next page.
Important Note: All windings are metric!

Champion Magnum
Bedienungsanleitung
USER MANUAL
Seite/Page 13 clearaudio electronic GmbH 2006
1
2
3
4 5 6 7
8
9 10
11
12
13
Overview of package contents
1. Pulley made out of acrylic including fixing screws 8. Precision level gauge
2. Complete preassembled stand-alone motor 9. Two silent belts (one spare)
3. High-precision turntable platter made out of solid
silicon acrylic
10. Champion acrylic chassis with mounted bearing
4. Hex key wrenches : one to adjust the tonearm height,
the other for the screws to mount the base
11. clearaudio Clever Clamp
5. Screw-driver made out of aluminium 12. Grounding cable to ground the bearing screw
6. Tube of grease for servicing the platter bearing 13. A pair of white gloves
7. Three
Flat Pads to be lawn under the Spikes

Champion Magnum
Bedienungsanleitung
USER MANUAL
Seite/Page 14 clearaudio electronic GmbH 2006
3. Assembly and Operation
First please put on the white gloves to avoid finger prints on the surface of the acrylic chassis during
installation.
1. Place the chassis on a clean and soft surface. Please pay attention, that the surface of your Hifi-rack
is horizontal and vertical correctly adjusted, by using the delivered level gauge. Important: Never turn
the Spikes of the turntable chassis, they had been adjusted in the factory. Use the delivered Flat Pads
to avoid scratches on the surface of your Hifi-rack.
2. Now unpack your turntable platter carefully with the upper part of the bearing. Take care that the
upper part of the bearing does not fall out of the cut of the turntable platter, while unpacking. Remove
the adhesive tape from the bearing.
3. Place this unit carefully on the lower part of the
bearing spindle which is mounted in the
turntable chassis. Due to the high precision
machining there could be left some air inside
the bearing. The air will flow out after several
turns of the platter. Please make sure, that the
two markings on the turntable platter and on
the bearing are in one line (as shown in figure
below). The correct position of these markings
is very important, because they had been
calibrated at the factory.
4. Place the decoupling base for the motor in the indent of
the chassis and place the motor on it. The switch of the
motor should be on the outside of the turntable and the
space between motor and chassis approx. 1cm.
5. Place the pulley on the motor spindle. The distance between
the pulley and the motor housing should be approx. 1-2mm.
Tighten the little screws inside the pulley with the aluminium
screwdriver provided.

Champion Magnum
Bedienungsanleitung
USER MANUAL
Seite/Page 15 clearaudio electronic GmbH 2006
6. Place the belt first round the platter, then round the smaller diameter of the pulley (33 1/3 rpm).
7. The tension of the belt can be changed by turning the motor
about its axis. The tension is correct if the correct turntable
speed is achieved within 10 seconds. If the tension is too
high, the motor could start to vibrate a little bit. If the
tension is too loose, the turntable will not achieve a constant
and correct speed.
8. Please mount the cartridge as instructed by the manufacturer!
9. If you should have problems with hum, the turntable may
need to be grounded. In this case, connect the grounding
wire supplied to the screw of the bearing and to the earth
connector of your amplifier.
The clearaudio
Champion Magnum turntable is now completely assembled and you can now enjoy
listening to music.
4. Tonearmbase
The clearaudio Champion Magnum turntable is regularly
delivered with preassembled Unify-Tonearm base. If
requested the clearaudio Champion Magnum turntable had
been delivered with another tonearm base that you have
chosen before. In this case please follow the instructions of
the manufacturer for the tonearm adjustments.

Champion Magnum
Bedienungsanleitung
USER MANUAL
Seite/Page 16 clearaudio electronic GmbH 2006
5. Speed calibration
Install the drive belt, first around the platter, then around the motor pulley. There are two diameters on
the motor pulley:
• smaller for 33 1/3 rpm
• larger for 45 rpm
To correctly adjust the belt tension, turn the motor around its axis. Proper tension will be achieved
through eccentric placement of the motor pulley or if you have enough space on your platform, just
change the distance between the motor and the turntable chassis. The belt tension is correct if the belt
can be deflected by approximately ¾inch by a finger.
6. Special Instructions
Please take the time to fill out the enclosed warranty card and return it to clearaudio or your local
distributor / dealer. If you do not return this card within 14 days after purchase the guarantee will
only be for a period of two years from the date of purchase. During any transportation of the
turntable, always remove the platter and inverted bearing. If this is not done, DAMAGE COULD OCCUR!
Please regularly check the mains leads of your motor assembly. If there is any damage to any wires or
the mains plug, have them replaced immediately by a qualified person (your dealer or distributor).
To clean the turntable, use only special acrylic cleaner, which is not alcohol based. Otherwise you
could damage the material (hair cracks and spots on the acrylic surface).

Champion Magnum
Bedienungsanleitung
USER MANUAL
Seite/Page 17 clearaudio electronic GmbH 2006
7. Service
If the platter (without drive belt) does not turn as easy as usual, you should squeeze a 5mm long line of
the bearing grease into the upper part of the platter bearing.
If any service or repair on all clearaudio products is necessary, please contact your dealer / distributor or
contact clearaudio directly. We will inform you about your nearest service location.
PLEASE RETAIN ALL ORIGINAL PACKAGING. You will need it if this unit has to be transported and/or
shipped.
Clearaudio electronic GmbH
Spardorfer Str 150
91054 Erlangen
Germany
Tel/Phon: +49-(0)1805/059595
www.clearaudio.de
[email protected]

Champion Magnum
Bedienungsanleitung
USER MANUAL
Seite/Page 18 clearaudio electronic GmbH 2006
8. Technical Data
Construction : Geometrically resonance-optimized chassis,
beltdrive
Speeds: 33 1/3 U/min / 45 U/min
Drive unit: Stand-alone synchronous motor
Platter bearing: Patented, inverted bearing with polished ball inside
Platter: Silicon acrylic, surface absolutely plain
Speed variation: ±0,1 %
Weight: Approx. 18 Kg, incl. Motor
Dimensions: Approx. 470 mm x 390 mm x 170 mm
Warranty: 5 Years (see chapter 5)
Construction : Geometrically resonance-optimized chassis,
beltdrive
