Ovation E-910FC QRG Rev. 15
About This Guide
The Ovation E-910FC Quick Reference Guide (QRG) has basic product information such as connection, mounting, menu
options, and DMX values. Download the User Manual from www.chauvetprofessional.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change without notice.
LIMITED WARRANTY
FOR WARRANTY REGISTRATION AND COMPLETE TERMS AND CONDITIONS PLEASE VISIT OUR WEBSITE.
For Customers in the United States and Mexico: www.chauvetlighting.com/warranty-registration.
For Customers in the United Kingdom, Republic of Ireland, Belgium, the Netherlands, Luxembourg, France, and
Germany: www.chauvetlighting.eu/warranty-registration/.
Chauvet warrants that this product shall be free from defects in material and workmanship under normal use, for the
period specified in and subject to the exclusions and limitations set forth in, the full limited warranty on our website. This
warranty extends only to the original purchaser of the product and is not transferable. To exercise rights under this
warranty, the customer must provide proof of purchase in the form of an original sales receipt from an authorized dealer
that shows the product name and date of purchase. THERE ARE NO OTHER EXPRESS OR IMPLIED WARRANTIES.
This warranty gives the customer specific legal rights. The customer may also have other rights that vary from state to
state and country to country. This warranty is valid only in the United States, United Kingdom, Republic of Ireland,
Belgium, the Netherlands, Luxembourg, France, Germany and Mexico. For warranty terms in other countries, please
consult a local distributor.
Safety Notes
• The luminaire should be positioned so that prolonged staring into the luminaire at a distance closer than 3.0 m is
not expected.
• If the external flexible cable or cord of this luminaire is damaged, it shall be replaced by a special cord or cord
exclusively available from the manufacturer or his service agent.
• The light source contained in this luminaire shall only be replaced by the manufacturer or his service agent or a
similar qualified person.
• The luminaire is intended for professional use only.
• DO NOT open this product. It contains no user-serviceable parts.
• DO NOT look at the light source when the product is on.
• DO NOT operate this product outdoors or in any location where dust, excessive heat, water, or humidity may affect
it (IP20).
• DO NOT leave any flammable material within 50 cm of this product while operating or connected to power.
• DO NOT operate this product if the housing, lenses, or cables appear damaged.
• DO NOT connect this product to a dimmer or rheostat.
• CAUTION: This product’s housing may be hot when lights are operating.
• CAUTION: When transferring product from extreme temperature environments, (e.g., cold truck to warm humid
ballroom) condensation may form on the internal electronics of the product. To avoid causing a failure, allow
product to fully acclimate to the surrounding environment before connecting it to power.
• USE a safety cable when mounting this product overhead.
• ONLY connect this product to a grounded and protected circuit.
• ONLY use the hanging/mounting bracket to carry this product.
• Mount this product in a location with adequate ventilation, at least 20 in (50 cm) from adjacent surfaces.
• To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely disconnect the
product from power via breaker or by unplugging it.
• In the event of a serious operating problem, stop using immediately.
• The maximum ambient temperature is 113 °F (45 °C). Do not operate this product at higher temperatures.
FCC Compliance
This device complies with Part 15 Part B of the FCC Rules. Operation is subject to the following two conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received, including interference that may cause undesired operation.
Any changes or modifications not expressly approved by the party responsible for compliance could void the user’s
authority to operate the equipment.
Contact
Outside the U.S., U.K., Ireland, Benelux, France, Germany, or Mexico, contact a distributor to request support or return a
product. Refer to Contact Us at the end of this QRG for contact information.
What is Included
AC Power
This product has an auto-ranging power supply that can work with an input voltage range of 100–240 VAC, 50/60 Hz.
Power Linking
It is possible to link up to 6 Ovation E-910FC products at 100 V, 7 products at 120 V, 13 products at 208 V, 14 products at
230 V, or 15 products at 240 V. Never exceed this number. Power-linking cords can be purchased separately.
• Ovation E-910FC
•Neutrik
® powerCON®power cord • Soft focus filter
• Quick Reference Guide

EN
2
Ovation E-910FC QRG Rev. 15
QUICK REFERENCE GUIDE
AC Plug
Replacing the Fuse
1. Disconnect this product from power.
2. Using a Phillips-head screwdriver, unscrew the fuse holder cap from the housing.
3. Remove blown fuse and replace with a good fuse of the same type and rating.
4. Screw the fuse holder cap back in place and reconnect power.
DMX Linking
The Ovation E-910FC will work with a DMX controller using a 3- and 5-pin DMX serial connection. A DMX Primer is
available from www.chauvetprofessional.com.
DMX Connection
The Ovation E-910FC uses a 3- and 5-pin DMX data connection for its DMX personalities: 1Ch, 3Ch, 5Ch, 7Ch, 10Ch,
12Ch, 13Ch, 16Ch, and HSV. See the User Manual for information about connecting and configuring the product for
DMX operation.
Master/Slave Connection
The Ovation E-910FC uses the DMX data connection for its master/slave mode. See the User Manual for information
about how to connect and configure the product for master/slave operation.
RDM (Remote Device Management)
Remote Device Management, or RDM, is a standard for allowing DMX-enabled devices to communicate bi-directionally
along existing DMX cabling. Check with the manufacturer or the DMX controller’s User Manual, as not all DMX controllers
have this capability. The Ovation E-910FC supports RDM protocol that allows feedback to make changes to menu map
options. Download the User Manual from www.chauvetprofessional.com for more details.
Mounting
Before mounting this product, read the Safety Notes. Use at least one mounting point per product. Make sure the
mounting clamps can support the weight of the product. For the Chauvet line of mounting clamps, go to:
http://trusst.com/productcategory/truss-clamps/.

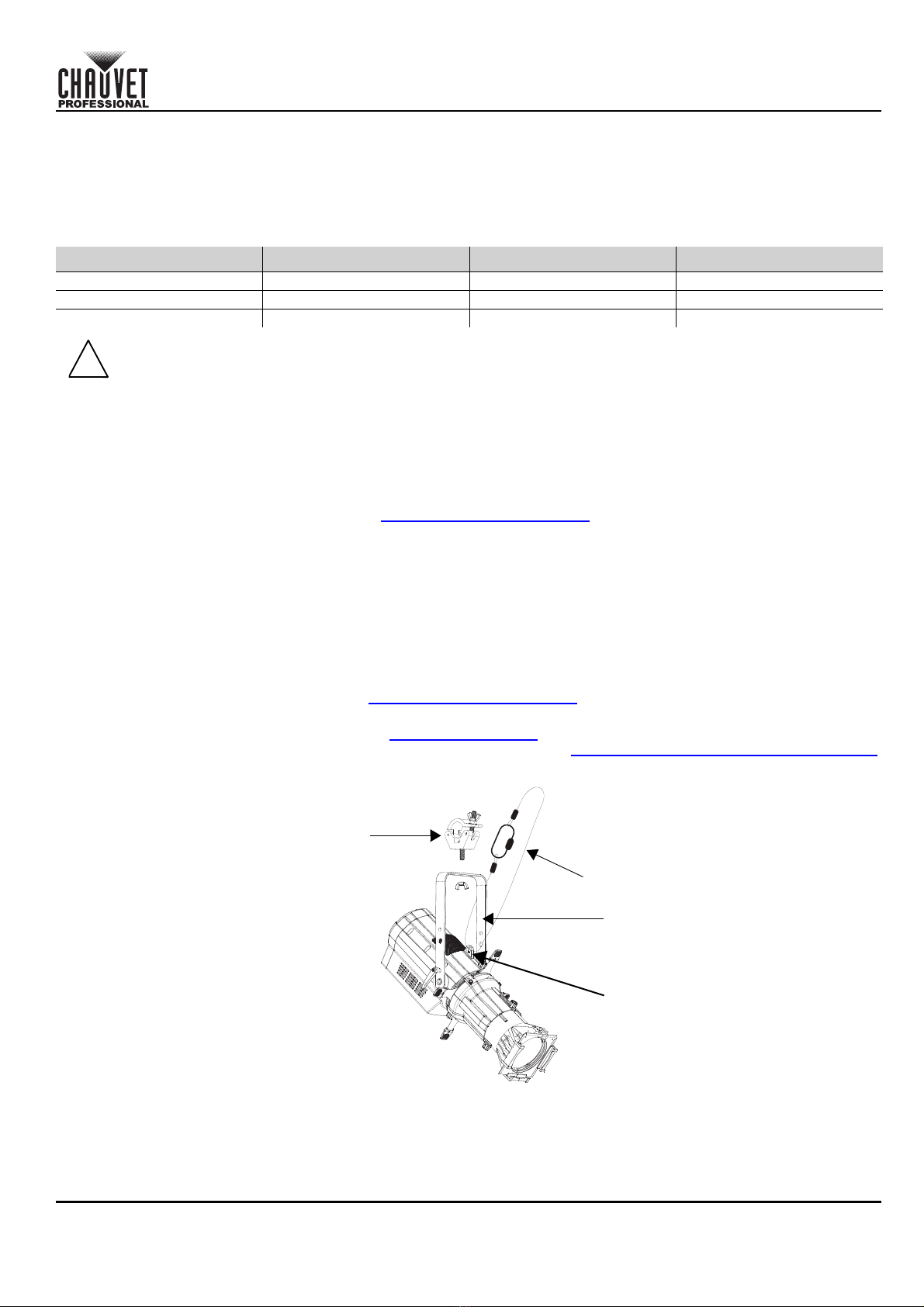

Product Mounting Diagram
Lens Tubes
The following lens tubes are available for purchase:
• 19°, 26°, 36°, and 50° with gel frame (6.25 in/159 mm accessories)
• 14°, 15–30° and 25°–50° zoom gel frame (7.5 in/191 mm accessories)
Connection Wire (U.S.) Wire (Europe) Screw Color
AC Live Black Brown Yellow/Brass
AC Neutral White Blue Silver
AC Ground Green/Yellow Green/Yellow Green
To eliminate unnecessary wear and improve its lifespan, during periods of non-use completely
disconnect the product from power via breaker or by unplugging it.
!
Safety cable
Mounting clamp
Overhead Mounting
Mounting bracket
* Lens tubes sold separately
Secure the safety cable using
the passageway on the top of
the product

3
EN
QUICK REFERENCE GUIDE
Ovation E-910FC QRG Rev. 15
Virtual Color Wheel (VCW)
The Ovation E-910FC includes a feature called the Virtual Color Wheel (VCW). This feature is available as a standalone
control mode for manual use and as a control channel in select DMX personalities. More than 30 premixed colors, custom
blended by Chauvet engineers, are available to call up for easier programming.
The DMX values used to mix these colors are provided below. The overall intensity of the Ovation fixture can be adjusted
to more closely replicate familiar industry-standard colors. A chart is available on www.chauvetprofessional.com to
compare Chauvet’s premixed colors with popular gel colors. This chart is for comparison purposes only and is not an
assertion that Chauvet’s premixed colors match any of the gel colors listed.
Virtual Color Wheel Chart
Color Temperature Chart
DMX Channel Value Display Readout Red Value Green Value Blue Value Amber Value Lime Value
000 005
006 013
014 021
022 028
029 035
036 043
044 051
052 059
060 067
068 075
076 083
084 091
092 099
100 107
108 115
116 121
122 130
131 138
139 146
147 154
155 162
163 170
171 178
179 186
187 194
195 202
203 210
211 218
219 226
227 234
235 242
243 250
251 255
--
C3050 - Md Yellow
C3040 - Lt Yellow
C3240 - Amb Yellow
C2340 - VLt Amber
C2040 - Lt Amber
C2050 - Md Amber
C2060 - Dk Amber
C1050 - Lt Red
C1080 - Md Red
C1020 - NC Pink
C1030 - Md Pink
C1630 - Dk Pink
C1250 - Md Red Amber
C1060 - Dk Red Amber
C1650 - Magenta
C6170 - Dk Magenta
C6020 - Lt Lavender
C5030 - Lt Blue
C5020 - VLt Blue
C5430 - Lt Blue 2
C5070 - Blue
C5050 - Md Blue
C5060 - Dk Blue
C5690 - Indigo
C5080 - VDk Blue
C5081 - VDk Blue2
C4370 - Yel Green
C4070 - Green
C4550 - Turquoise
C4560 - Aqua
C4570 - Blue Green
--
000
233
224
180
245
230
255
255
255
255
238
255
255
255
255
255
255
127
000
158
000
043
000
000
065
000
040
027
049
060
020
000
000
000
163
158
060
107
130
000
000
037
004
135
131
165
000
000
050
035
122
255
255
255
255
255
210
000
203
199
255
255
230
240
255
000
000
020
047
000
081
062
025
024
027
017
129
120
123
041
045
115
117
142
197
189
180
210
218
206
210
230
240
028
055
109
126
079
000
000
123
255
245
255
255
255
255
030
000
255
255
255
195
120
255
000
251
100
000
000
043
000
000
040
000
000
016
120
000
036
030
000
000
255
231
255
213
155
194
150
038
000
255
195
210
055
030
115
000
255
255
255
243
036
181
118
055
040
045
104
090
245
255
053
000
Note: The colors above are simulated renditions of the color output produced campared with
other similar incandescent products. Chauvet makes no guarantee of the color output accuracy.
DMX Channel Value Display Readout Red Value Green Value Blue Value Amber Value Lime Value
000 005
006 025
026 050
051 075
076 100
101 125
126 150
151 175
176 200
201 225
226 250
251 255
--
2800K
3000K
3200K
3500K
4000K
4500K
5000K
5600K
6000K
6500K
--
000
255
220
253
234
204
181
160
138
147
142
000
000
199
128
247
255
255
248
255
255
255
251
000
000
107
050
129
141
156
166
180
191
193
197
000
000
253
255
255
253
243
224
241
241
203
187
000
000
255
255
255
255
255
255
255
255
255
255
000
Note: The color temperatures above are simulated renditions of the color output produced
compared with a tungsten lamp at the specified color temperature. Chauvet makes no guarantee
of the color output accuracy.

EN
4
Ovation E-910FC QRG Rev. 15
QUICK REFERENCE GUIDE
Control Panel Description
Menu Map
Refer for the Ovation E-910FC product page on www.chauvetprofessional.com for the latest menu map.
Button Function
<MENU> Exits from the current menu or function
<ENTER> Enables the currently displayed menu or sets the currently selected value into the selected function
<UP> Navigates upwards through the menu list or increases the numeric value when in a function
<DOWN> Navigates downwards through the menu list or decreases the numeric value when in a function
Main Level Programming Levels Description
DMX
Address 001–512* Selects DMX address (*highest channel restricted to personality chosen)
DMX
Channel
3Ch
3-channel: dimmer, virtual color wheel, color
temperature
5Ch 5-channel: RGBAL
7Ch 7-channel: dimmer, RGBAL, strobe
10Ch 10-channel: 16-bit dimmer, RGBAL, strobe, virtual
color wheel, color temperature
12Ch 12-channel:
dimmer, RGBAL, strobe, virtual color
wheel, color temperature , auto program, auto speed,
control
13Ch 13-channel: 16-bit dimmer, 16-bit RGBAL, strobe
16Ch 16-channel: 16-bit RGBAL and dimmer, strobe,
virtual color wheel, color temperature,
control
HSV 3-channel: hue, saturation, value
Virtual
Color Wheel
Virtual Color
Wheel
C3050 - Md Yellow
Dimmer
000–255
Virtual Color Wheel simulates the output of each gel
color. Refer to the Virtual Color Wheel Chart for
specific values.
C3040 - Lt Yellow
C3240 - Amb Yellow
C2340 - VLt Amber
C2040 - Lt Amber
C2050 - Md Amber
C2060 - Dk Amber
C1050 - Lt Red
C1080 - Md Red
C1020 - NC Pink
C1030 - Md Pink
C1630 - Dk Pink
C1250 - Md Red Amber
C1060 - Dk Red Amber
C1650 - Magenta
C6170 - Dk Magenta
C6020 - Lt Lavender
C5030 - Lt Blue
C5020 - VLt Blue
C5430 - Lt Blue 2
C5070 - Blue
C5050 - Md Blue
C5060 - Dk Blue
C5690 - Indigo
C5080 - VDk Blue
C5081 - VDk Blue 2
C4370 - Yel Green
C4070 - Green
C4550 - Turquoise
C4560 - Aqua
C4570 - Blue Green

5
EN
QUICK REFERENCE GUIDE
Ovation E-910FC QRG Rev. 15
Virtual
Color Wheel
(cont.)
Color
Temperature
2800K
Dimmer
000–255
Preset white color temperatures. Emulates a
tungsten lamp at the specified color temperature.
Refer to the Color Temperature Chart for specific
values.
3000K
3200K
3500K
4000K
4500K
5000K
5600K
6000K
6500K
Manual
Color Mixer
Red
000–255 Combines red, green, blue, amber, and lime to make
a custom color (0–100%)
Green
Blue
Amber
Lime
Auto Show Auto 1–5 1–100
Selects automatic programs and auto program speed
Red Shift On Mimics halogen lamp dimming
Off
Master/
Slave Master
Receives DMX signal from the DMX controller (master)
Slave Receives DMX signal from the master unit
Dimmer
Curve
SCurve
Sets the dimmer curve
Linear
Square
Inverse Square
Dimmer
Mode Off Linear dimmer
Dimmer 1–3
Dimming curves, from fast ( Dimmer 1 ) to slow ( Dimmer 3 )
White
Balance
Off Uses factory default white setting
Manual
Red
125–255
Sets red LED maximum value
Green Sets green LED maximum value
Blue Sets blue LED maximum value
Amber Sets amber LED maximum value
Lime Sets lime LED maximum value
LED
Frequency
600Hz
Sets the PWM output frequency
1200Hz
2000Hz
4000Hz
6000Hz
25KHz
Fan Mode
Auto Sets the fan to auto mode
On Sets the fan to always on
Off Sets the fan to always off
Silent Sets the fan to silent
Back Light
10S
Turns off display backlight after 10 seconds of inactivity
30S Turns off display backlight after 30 seconds of inactivity
2Min Turns off display backlight after 2 minutes of inactivity
Always On Display backlight always on
Information
Fixture Hours _ _ _ _H
Shows total hours the product has been powered on
LED Hours _ _ _ _H Shows total hours the LED has been powered on
Version V_._ Shows current firmware version
UID _ _ _ _ _ _ _ _ _ _ _ _ Shows product UID
Reset
Factory No Resets settings to factory default
Yes
WARNING: When operating in Fan Mode: Off, the fixture will become hotter to the touch than when
using other fan modes. Use proper protective equipment to prevent burns. Keep a safe distance from
flammable objects.
NOTICE: When operating in Fan Mode: Off, output of the fixture will be reduced and will not reach the
same levels as when using other fan modes.
Main Level Programming Levels Description
!

EN
6
Ovation E-910FC QRG Rev. 15
QUICK REFERENCE GUIDE
DMX Values
HSV
16Ch
Channel Function Value Percent/Setting
1Hue 000 255 0–100%
2Saturation 000 255 0–100%
3Value 000 255 0–100%
Channel Function Value Percent/Setting
1 Dimmer 000 255 0–100%
2 Dimmer fine 000 255 0–100%
3Red 000 255 0–100%
4Redfine 000 255 0–100%
5Green 000 255 0–100%
6Greenfine 000 255 0–100%
7Blue 000 255 0–100%
8Bluefine 000 255 0–100%
9Amber 000 255 0–100%
10 Amber fine 000 255 0–100%
11 Lime 000 255 0–100%
12 Lime fine 000 255 0–100%
13 Strobe 000 010 No function
011 255 Strobe, slow to fast
14 Virtual color wheel 000 255 Refer to Virtual Color Wheel Chart
15 Color temperature 000 255 Refer to Color Temperature Chart
16 Control
(hold for 3 seconds)
000 007 No function
008 015 Dimmer reset
016 023 Red shift on
024 031 Red shift off
032 039 S-curve dimmer
040 047 Linear dimmer
048 055 Square dimmer curve
056 063 Inverse square dimmer curve
064 071 Dimmer speed mode OFF
072 079 Dimmer speed 1 (fastest)
080 087 Dimmer speed 2
088 095 Dimmer speed 3 (slowest)
096 103 Fan auto
104 111 Fan on
112 119 Fan off
120 127 Fan silent
128 255 Reserved for future use

7
EN
QUICK REFERENCE GUIDE
Ovation E-910FC QRG Rev. 15
13Ch
12Ch
Channel Function Value Percent/Setting
1 Dimmer 000 255 0–100%
2 Dimmer fine 000 255 0–100%
3Red 000 255 0–100%
4Redfine 000 255 0–100%
5 Green 000 255 0–100%
6 Green fine 000 255 0–100%
7Blue 000 255 0–100%
8Bluefine 000 255 0–100%
9Amber 000 255 0–100%
10 Amber fine 000 255 0–100%
11 Lime 000 255 0–100%
12 Lime fine 000 255 0–100%
13 Strobe 000 010 No function
011 255 Strobe, slow to fast
Channel Function Value Percent/Setting
1 Dimmer 000 255 0–100%
2Red 000 255 0–100%
3 Green 000 255 0–100%
4Blue 000 255 0–100%
5Amber 000 255 0–100%
6Lime 000 255 0–100%
7 Strobe 000 010 No function
011 255 Strobe, slow to fast
8 Virtual color wheel 000 255 Refer to Virtual Color Wheel Chart
9 Color temperature 000 255 Refer to Color Temperature Chart
10 Auto programs
000 010 No function
011 060 Auto program 1
061 110 Auto program 2
111 160 Auto program 3
161 210 Auto program 4
211 255 Auto program 5
11 Auto speed 000 255 Auto speed, slow to fast
12 Control
(hold for 3 seconds)
000 007 No function
008 015 Dimmer reset
016 023 Red shift on
024 031 Red shift off
032 039 S-curve dimmer
040 047 Linear dimmer
048 055 Square dimmer curve
056 063 Inverse square dimmer curve
064 071 Dimmer speed mode OFF
072 079 Dimmer speed 1 (fastest)
080 087 Dimmer speed 2
088 095 Dimmer speed 3 (slowest)
096 103 Fan auto
104 111 Fan on
112 119 Fan off
120 127 Fan silent
128 255 Reserved for future use

EN
8
Ovation E-910FC QRG Rev. 15
QUICK REFERENCE GUIDE
10Ch
7Ch
5Ch
3Ch
Channel Function Value Percent/Setting
1Dimmer 000 255 0–100%
2 Dimmer fine 000 255 0–100%
3Red 000 255 0–100%
4Green 000 255 0–100%
5Blue 000 255 0–100%
6Amber 000 255 0–100%
7Lime 000 255 0–100%
8 Strobe 000 010 No function
011 255 Strobe, slow to fast
9 Virtual color wheel 000 255 Refer to Virtual Color Wheel Chart
10 Color temperature 000 255 Refer to Color Temperature Chart
Channel Function Value Percent/Setting
1Dimmer 000 255 0–100%
2Red 000 255 0–100%
3Green 000 255 0–100%
4Blue 000 255 0–100%
5Amber 000 255 0–100%
6Lime 000 255 0–100%
7 Strobe 000 010 No function
011 255 Strobe, slow to fast
Channel Function Value Percent/Setting
1Red 000 255 0–100%
2Green 000 255 0–100%
3Blue 000 255 0–100%
4Amber 000 255 0–100%
5Lime 000 255 0–100%
Channel Function Value Percent/Setting
1Dimmer 000 255 0–100%
2 Virtual color wheel 000 255 Refer to Virtual Color Wheel Chart
3 Color temperature 000 255 Refer to Color Temperature Chart

9
ES
GUÍA DE REFERENCIA RÁPIDA
Ovation E-910FC QRG Rev. 15
Acerca de Esta Guía
La Guía de Referencia Rápida (GRR) del Ovation E-910FC contiene información básica sobre el producto, como
montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para
información más detallada.
Exención de Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.
GARANTÍA LIMITADA
PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.
Para clientes en los Estados Unidos y México:www.chauvetlighting.com/warranty-registration.
Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania:
www.chauvetlighting.eu/warranty-registration/.
Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales,
durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada
completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible.
Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo
de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO
EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es
posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es
válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y
México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.
Notas de Seguridad
• La luminaria debe colocarse de forma que no sea previsible que se mire fijamente hacia ella a una distancia menor de 3,0 m.
• Si se daña el cable externo flexible de esta luminaria, se sustituirá con un cable especial o con un cable disponible
exclusivamente a través del fabricante o de su agente de servicio técnico.
• Solo el fabricante, su agente de servicio o un técnico de similar cualificación podrán reemplazar la fuente de luz
contenida en esta luminaria.
• La luminaria está destinada exclusivamente a un uso profesional.
• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor
excesivo, agua o humedad puedan afectarlo (IP20).
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado
a la alimentación.
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• CUIDADO: Cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de
un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del
producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente
antes de conectar la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20'' (50 cm) de superficies adyacentes.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la
alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.
Cumplimiento de la FCC
Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de
estas dos condiciones:
1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar
un funcionamiento no deseado.
Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad
puede anular la potestad del usuario para hacer funcionar el equipo.
Contacto
Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su distribuidor
para solicitar asistencia o devolver el producto.Visite Contact Us para información de contacto.
Qué va Incluido
Corriente Alterna
Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión
de entrada de100 a 240 VCA, 50/60 Hz.
• Ovation E-910FC
• Cable de alimentación Neutrik® powerCON®• Filtro de enfoque suave
• Guía de Referencia Rápida

ES
10
Ovation E-910FC QRG Rev. 15
GUÍA DE REFERENCIA RÁPIDA
Alimentación en Cadena
Puede enlazar hasta 6 productos Ovation E-910FC a 100 V, 7 productos a 120 V, 13 a 208 V, 14 a 230 V, o 15 productos
a 240 V. Nunca sobrepase este número. Los cables de alimentación en cadena se pueden adquirir por separado.
Enchufe CA
Sustitución del Fusible
1. Desconecte el producto de la toma de corriente.
2. Con un destornillador Phillips, desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoria.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.
Enlace DMX
El Ovation E-910FC funcionará con un controlador DMX usando una conexión serial DMX de 3- y 5-pines. Hay un
manual DMX disponible en www.chauvetprofessional.com.
Conexión DMX
El Ovation E-910FC usa una conexión de datos DMX de 3 y 5 pines para sus personalidades: 1Ch, 3Ch, 5Ch, 7Ch,
10Ch, 12Ch, 13Ch, 16Ch y HSV. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.
Conexión Maestro/Esclavo
El Ovation E-910FC usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para
conectar y configurar para funcionamiento Maestro/Esclavo.
RDM (gestión remota del dispositivo)
Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con
capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation E-910FC admite protocolo
RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de
usuario de www.chauvetprofessional.com para una información más detallada.
Montaje
Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces
de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite:
http://trusst.com/productcategory/truss-clamps/.
Diagrama de Montaje del Producto
Tubos de Lentes
Los siguientes tubos de lentes están disponibles para su compra:
• 19°, 26°, 36° y 50° marco de gel (accesorios 6,25"/159 mm)
• 14°, 15–30° y 25°–50° marco de gel con zoom (accesorios 7,5"/191 mm)
Conexión Cable (EE.UU.) Cable (Europa) Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo Verde
Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la
alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
!
Montaje en Altura
Cable de seguridad
Soporte de montaje
Abrazadera de montaje
Asegure el cable de seguridad
usando el pasador de la parte
trasera del aparato
* Los tubos de lentes se
venden por separado

11
ES
GUÍA DE REFERENCIA RÁPIDA
Ovation E-910FC QRG Rev. 15
Rueda de Color Virtual (VCW)
El Ovation E-910FC incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está
disponible como modo de control independiente para uso manual y también como canal de control en algunas
personalidades DMX del dispositivo. Más de 30 colores premezclados, elaborados por nuestros ingenieros, están
disponibles para facilitarle la programación.
Los valores DMX utilizados para mezclar estos colores se indican más abajo. Puede ajustar la intensidad general del
dispositivo Ovation para reproducir más fielmente los colores a los que esté habituado. Hay un gráfico a su disposición
en nuestro sitio web www.chauvetprofessional.com para comparar nuestros colores premezclados con los colores de gel
más populares. Este gráfico sirve solamente para comparar y no implica que nuestros colores premezclados coincidan
exactamente con los colores de gel listados.
Tabla de colores VCW
Gráfico de temperaturas de color
Valor del Canal DMX Lectura en Pantalla Valor Rojo Valor Verde Valor Azul Valor Ámbar Valor Limón
000 005
006 013
014 021
022 028
029 035
036 043
044 051
052 059
060 067
068 075
076 083
084 091
092 099
100 107
108 115
116 121
122 130
131 138
139 146
147 154
155 162
163 170
171 178
179 186
187 194
195 202
203 210
211 218
219 226
227 234
235 242
243 250
251 255
--
C3050 - Md Yellow
C3040 - Lt Yellow
C3240 - Amb Yellow
C2340 - VLt Amber
C2040 - Lt Amber
C2050 - Md Amber
C2060 - Dk Amber
C1050 - Lt Red
C1080 - Md Red
C1020 - NC Pink
C1030 - Md Pink
C1630 - Dk Pink
C1250 - Md Red Amber
C1060 - Dk Red Amber
C1650 - Magenta
C6170 - Dk Magenta
C6020 - Lt Lavender
C5030 - Lt Blue
C5020 - VLt Blue
C5430 - Lt Blue 2
C5070 - Blue
C5050 - Md Blue
C5060 - Dk Blue
C5690 - Indigo
C5080 - VDk Blue
C5081 - VDk Blue2
C4370 - Yel Green
C4070 - Green
C4550 - Turquoise
C4560 - Aqua
C4570 - Blue Green
--
000
233
224
180
245
230
255
255
255
255
238
255
255
255
255
255
255
127
000
158
000
043
000
000
065
000
040
027
049
060
020
000
000
000
163
158
060
107
130
000
000
037
004
135
131
165
000
000
050
035
122
255
255
255
255
255
210
000
203
199
255
255
230
240
255
000
000
020
047
000
081
062
025
024
027
017
129
120
123
041
045
115
117
142
197
189
180
210
218
206
210
230
240
028
055
109
126
079
000
000
123
255
245
255
255
255
255
030
000
255
255
255
195
120
255
000
251
100
000
000
043
000
000
040
000
000
016
120
000
036
030
000
000
255
231
255
213
155
194
150
038
000
255
195
210
055
030
115
000
255
255
255
243
036
181
118
055
040
045
104
090
245
255
053
000
Nota: Los colores listados son interpretaciones simuladas de la emisión de color generada en comparación
con otros productos incandescentes similares. Chauvet no garantiza la exactitud del color emitido.
Valor del Canal DMX Lectura en Pantalla Valor Rojo Valor Verde Valor Azul Valor Ámbar Valor Limón
000 005
006 025
026 050
051 075
076 100
101 125
126 150
151 175
176 200
201 225
226 250
251 255
--
2800K
3000K
3200K
3500K
4000K
4500K
5000K
5600K
6000K
6500K
--
000
255
220
253
234
204
181
160
138
147
142
000
000
199
128
247
255
255
248
255
255
255
251
000
000
107
050
129
141
156
166
180
191
193
197
000
000
253
255
255
253
243
224
241
241
203
187
000
000
255
255
255
255
255
255
255
255
255
255
000
Nota: Las temperaturas de color que aparecen arriba son interpretaciones simuladas de la
emisión de color producida cuando se compara con una lámpara de tungsteno a la temperatura
de color especificada. Chauvet no garantiza la exactitud del color emitido.

ES
12
Ovation E-910FC QRG Rev. 15
GUÍA DE REFERENCIA RÁPIDA
Descripción del Panel de Control
Mapa de Menú
Consulte la página del producto Ovation E-910FC en www.chauvetprofessional.com para ver el último mapa de menú.
Botón Función
<MENU> Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
<UP> Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
<DOWN> Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función
Principal Niveles de Programación Descripción
DMX
Address 001–512* Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad)
DMX
Channel
3Ch 3 canales: atenuador, VCW, temperatura de color
5Ch 5 canales: RVAAL
7Ch
7 canales: RVAAL, atenuador, estroboscopio
10Ch
10 canales: 16-bits atenuador, RVAAL, estroboscopio,
VCW, temperatura de color
12Ch
12 canales: atenuador, RVAAL, estroboscopio, VCW,
temperatura de color , programas automática,
velocidad automática, control
13Ch 13 canales: 16-bits RVAAL y atenuador, estroboscopio
16Ch 16 canales: 16-bits atenuador, 16-bits RVAAL,
estroboscopio, VCW, temperatura de color, control
HSV 3 canales: tono, saturación, valor
Virtual Color
Wheel
Virtual Color
Wheel
C3050 - Md Yellow
Dimmer
000–255
Rueda de Color Virtual simula la emisión de cada gel
de color. Consulte la sección Tabla de colores VCW
para ver los valores específicos.
C3040 - Lt Yellow
C3240 - Amb Yellow
C2340 - VLt Amber
C2040 - Lt Amber
C2050 - Md Amber
C2060 - Dk Amber
C1050 - Lt Red
C1080 - Md Red
C1020 - NC Pink
C1030 - Md Pink
C1630 - Dk Pink
C1250 - Md Red Amber
C1060 - Dk Red Amber
C1650 - Magenta
C6170 - Dk Magenta
C6020 - Lt Lavender
C5030 - Lt Blue
C5020 - VLt Blue
C5430 - Lt Blue 2
C5070 - Blue
C5050 - Md Blue
C5060 - Dk Blue
C5690 - Indigo
C5080 - VDk Blue
C5081 - VDk Blue 2
C4370 - Yel Green
C4070 - Green
C4550 - Turquoise
C4560 - Aqua
C4570 - Blue Green

13
ES
GUÍA DE REFERENCIA RÁPIDA
Ovation E-910FC QRG Rev. 15
Virtual Color
Wheel
(cont.)
Color
Temperature
2800K
Dimmer
000–255
Temperaturas de color blanco. Emula una lámpara
de tungsteno a la temperatura de color especificada.
Consulte el apartado Gráfico de temperaturas de
color para ver valores concretos.
3000K
3200K
3500K
4000K
4500K
5000K
5600K
6000K
6500K
Manual Color
Mixer
Red
000–255 Combina rojo, verde, azul, ámbar y lime para
generar un color personalizado (0–100%)
Green
Blue
Amber
Lime
Auto Show Auto 1–5 1–100 Selecciona programas automáticos y velocidad
Red Shift On Imita la atenuación de una lámpara halógena
Off
Master/
Slave Master
Recibe señales DMX del controlador DMX (maestro)
Slave Recibe señales del maestro
Dimmer
Curve
SCurve
Configura la curva del atenuador
Linear
Square
Inverse Square
Dimmer
Mode Off Atenuador lineal
Dimmer 1–3
Curvas de atenuador, rápido ( Dimmer 1 ) a lento ( Dimmer 3 )
White
Balance
Off
Utiliza la configuración de blanco predeterminada de fábrica
Manual
Red
125–255
Establece el valor máximo de LED rojo
Green Establece el valor máximo de LED verde
Blue Establece el valor máximo de LED azul
Amber Establece el valor máximo de LED ámbar
Lime Establece el valor máximo de LED lime
LED
Frequency
600Hz
Selecciona la frecuencia de emisión PWM
1200Hz
2000Hz
4000Hz
6000Hz
25KHz
Fan Mode
Auto Establece el ventilador a modo auto
On Establece el ventilador a modo siempre encendido
Off Establece el ventilador siempre apagado
Silent Establece el ventilador en silencio
Back Light
10S
Retro-iluminación se apaga después de 10 segundos
30S Retro-iluminación se apaga después de 30 segundos
2Min Retro-iluminación se apaga después de 2 minutos
Always On Retro-iluminación de la pantalla siempre activa
Information
Fixture Hours _ _ _ _H
Muestra el nombre total de las horas del producto
LED Hours _ _ _ _H Muestra el nombre total de las horas del LED
Version V_._ Muestra instalada la versión de firmware
UID _ _ _ _ _ _ _ _ _ _ _ _ Muestra el UID # del producto
Reset
Factory No Reinicia a la configuración de fábrica
Yes
ADVERTENCIA: Cuando funcione en modo ventilador: apagado, el aparato estará más caliente al
tacto que si se usan otros modos de ventilador. Utilice un equipo de protección adecuado para evitar
quemaduras. Mantenga una distancia de seguridad con objectos inflamable.
AVISO: Cuando funcione en modo ventilador: apagado, bajará el rendimiento del aparato y no
alcanzará los mismos niveles que cuando use otros modos de ventilador.
Principal Niveles de Programación Descripción
!

ES
14
Ovation E-910FC QRG Rev. 15
GUÍA DE REFERENCIA RÁPIDA
DMX Values
HSV
16Ch
Canal Función Valor Porcentaje/Configuración
1Tono 000 255 0–100%
2 Saturación 000 255 0–100%
3Valor 000 255 0–100%
Canal Función Valor Porcentaje/Configuración
1Atenuador 000 255 0–100%
2 Atenuador fino 000 255 0–100%
3Rojo 000 255 0–100%
4 Rojo fino 000 255 0–100%
5Verde 000 255 0–100%
6 Verde fino 000 255 0–100%
7Azulreal 000 255 0–100%
8 Azul real fino 000 255 0–100%
9Ámbar 000 255 0–100%
10 Ámbar fino 000 255 0–100%
11 Lima 000 255 0–100%
12 Lima fino 000 255 0–100%
13 Estroboscopio 000 010 Sin función
011 255 Estroboscopio, lento a rápido
14 Rueda de color virtual 000 255 Referirse a Tabla de colores VCW
15 Temperatura del color 000 255 Referirse a Gráfico de temperaturas de color
16 Control
(mantenga para 3 segundos)
000 007 Sin función
008 015 Reiniciar el atenuador
016 023 Cambio a rojo apagado
024 031 Cambio a rojo encendido
032 039 Curva de atenuador curva-S
040 047 Curva de atenuador lineal
048 055 Curva de atenuador cuadrado
056 063 Curva atenuador cuadrado inverso
064 071 Modo velocidad del atenuador desactivado
072 079 Velocidad de atenuador 1 (rápida)
080 087 Velocidad de atenuador 2
088 095 Velocidad de atenuador 3 (lenta)
096 103 Ventilador a modo auto
104 111 Ventilador a modo encendido
112 119 Ventilador a modo apagado
120 127 Ventilador a modo silencio
128 255 Reservado para utilización futura

15
ES
GUÍA DE REFERENCIA RÁPIDA
Ovation E-910FC QRG Rev. 15
13Ch
12Ch
Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 255 0–100%
2 Atenuador fino 000 255 0–100%
3Rojo 000 255 0–100%
4 Rojo fino 000 255 0–100%
5Verde 000 255 0–100%
6 Verde fino 000 255 0–100%
7Azulreal 000 255 0–100%
8 Azul real fino 000 255 0–100%
9Ámbar 000 255 0–100%
10 Ámbar fino 000 255 0–100%
11 Lima 000 255 0–100%
12 Lima fino 000 255 0–100%
13 Estroboscopio 000 010 Sin función
011 255 Estroboscopio, lento a rápido
Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 255 0–100%
2Rojo 000 255 0–100%
3Verde 000 255 0–100%
4 Azul 000 255 0–100%
5Ámbar 000 255 0–100%
6Lima 000 255 0–100%
7 Estroboscopio 000 010 Sin función
011 255 Estroboscopico, lento a rápido
8 Rueda de color virtual 000 255 Referirse a Tabla de colores VCW
9 Temperatura del color 000 255 Referirse a Gráfico de temperaturas de color
10 Programas automática
000 010 Sin función
011 060 Auto programas 1
061 110 Auto programas 2
111 160 Auto programas 3
161 210 Auto programas 4
211 255 Auto programas 5
11 Velocidad automática 000 255 0–100%
12 Control
(mantenga para 3 segundos)
000 007 Sin función
008 015 Reiniciar el atenuador
016 023 Cambio a rojo apagado
024 031 Cambio a rojo encendido
032 039 Curva de atenuador curva-S
040 047 Curva de atenuador lineal
048 055 Curva de atenuador cuadrado
056 063 Curva atenuador cuadrado inverso
064 071 Modo velocidad del atenuador desactivado
072 079 Velocidad de atenuador 1 (rápida)
080 087 Velocidad de atenuador 2
088 095 Velocidad de atenuador 3 (lenta)
096 103 Ventilador a modo auto
104 111 Ventilador a modo encendido
112 119 Ventilador a modo apagado
120 127 Ventilador a modo silencio
128 255 Reservado para utilización futura

ES
16
Ovation E-910FC QRG Rev. 15
GUÍA DE REFERENCIA RÁPIDA
10Ch
7Ch
5Ch
3Ch
Canal Función Valor Porcentaje/Configuración
1Atenuador 000 255 0–100%
2 Atenuador fino 000 255 0–100%
3Rojo 000 255 0–100%
4Verde 000 255 0–100%
5 Azul 000 255 0–100%
6Ámbar 000 255 0–100%
7Lima 000 255 0–100%
8 Estroboscopio 000 010 Sin función
011 255 Estroboscopico, lento a rápido
9 Rueda de color virtual 000 255 Referirse a Tabla de colores VCW
10 Temperatura del color 000 255 Referirse a Gráfico de temperaturas de color
Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 255 0–100%
2Rojo 000 255 0–100%
3Verde 000 255 0–100%
4 Azul 000 255 0–100%
5Ámbar 000 255 0–100%
6Lima 000 255 0–100%
7 Estroboscopio 000 010 Sin función
011 255 Estroboscopico, lento a rápido
Canal Función Valor Porcentaje/Configuración
1Rojo 000 255 0–100%
2Verde 000 255 0–100%
3 Azul 000 255 0–100%
4Ámbar 000 255 0–100%
5Lima 000 255 0–100%
Canal Función Valor Porcentaje/Configuración
1Atenuador 000 255 0–100%
2 Temperatura del color 000 255
Referirse a Tabla de colores VCW
3 Rueda de color virtual 000 255 Referirse a Gráfico de temperaturas de color

17
FR
MANUEL DE RÉFÉRENCE
Ovation E-910FC QRG Rev. 15
À Propos de ce Manuel
Le Manuel de Référence du Ovation E-910FC (MR) reprend des informations de base sur cet appareil notamment en
matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur
www.chauvetprofessional.com pour de plus amples informations.
Clause de Non-Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.
GARANTIE LIMITÉE
VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA
GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.
Pour les clients aux États-Unis et au Mexique:www.chauvetlighting.com/warranty-registration.
Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de
la France et de l'Allemagne:www.chauvetlighting.eu/warranty-registration/.
Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales
d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve
des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas
transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu
de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE
GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également
bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-
Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour
connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.
Consignes de Sécurité
• Le luminaire doit être placé de manière à ce qu'il ne soit pas possible de le regarder de manière fixe à une distance
inférieure à 3,0 m.
• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé par un câble ou
cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.
• La source lumineuse contenue dans ce luminaire ne peut être remplacée que par le fabricant ou son prestataire
de service ou une personne suffisamment qualifiée.
• Ce luminaire est uniquement réservé à un usage professionnel.
• N’ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d’être réparé par l’utilisateur.
• Ne regardez PAS la source lumineuse lorsque l’appareil fonctionne.
• N’utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l’eau ou
de l’humidité pour en affecter le fonctionnement (IP20).
• Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l’appareil lorsque celui-ci fonctionne.
• N’utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
• Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
• ATTENTION : le boîtier de cet appareil est brûlant lors du fonctionnement.
• ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple
d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants
électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu
environnant avant de le mettre sous tension.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
• Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.
• Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-
entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner
à des températures plus élevées.
Conformité FCC
Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L’utilisation est soumise aux deux
conditions suivantes :
1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.
Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait
annuler le droit de l'utilisateur à utiliser l'équipement.
Contact
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique,
contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us
pour trouver nos coordonnées.
Ce Qui est Inclus
• Ovation E-910FC
• Un cordon d’alimentation Neutrik® powerCON®• Filtre de flou • Un Manuel de Référence

FR
18
Ovation E-910FC QRG Rev. 15
MANUEL DE RÉFÉRENCE
Alimentation CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et
240 VCA, 50/60 Hz.
Connexion Électrique
Vous pouvez connecter jusqu’à 6 Ovation E-910FC à 100 V, 7 unités à 120 V, 13 unités à 208 V, 14 unités à 230 V, ou 15
unités à 240 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation.
Prise CA
Replacement du Fusible
1. Débranchez l’appareil de la prise.
2. À l’aide d’un tournevis Phillips, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent.
4. Revissez le couvercle du porte-fusible et rebranchez l’unité.
Raccordement DMX
Le Ovation E-910FC fonctionnera avec un jeu d'orgues DMX au moyen de connexions série DMX à 3 et 5 broches. Une
introduction au DMX est à votre disposition sur www.chauvetprofessional.com.
Connexion DMX
Le Ovation E-910FC utilise une connexion de données DMX à 3 et 5 broches pour ses personnalités DMX: 1Ch , 3Ch, 5Ch,
7Ch, 10Ch, 12Ch, 13Ch, 16Ch et HSV . Consultez le Manuel d’Utilisation pour connecter et configurer le système DMX.
Connexion Maître/ Esclave
Le Ovation E-910FC utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel
d’Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.
RDM (Gestion des périphériques à distance)
Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des
appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation E-910FC supporte le protocole RDM
permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le
manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.
Installation
Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de
supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/.
Schéma de Montage de l'Appareil
Lens Tubes
Les tubes de lentilles suivantes sont disponibles à l’achat:
• 19°, 26°, 36° et 50° gélatine (accessoires 6,25 pouces/159 mm)
• 14°, 15–30° et 25°–50° zoom gélatine (accessoires 7,5 pouces/191 mm)
Connexion Câble (États-Unis) Câble (Europe) Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert
Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie,
déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le
disjoncteur.
!
Montage en Hauteur
Clip de fixation
Élingue de sécurité
Support de montage
Fixez le câble de sécurité au
moyen du passant à l’arrière
du produit
* Tubes d'objectif vendus séparément

19
FR
MANUEL DE RÉFÉRENCE
Ovation E-910FC QRG Rev. 15
Roue de Couleurs Virtuelles (VCW)
Le Ovation E-910FC dispose d'une fonction appelée Roue de Couleur Virtuelle (VCW - Virtual Color Wheel). Cette
fonction est disponible en mode de contrôle autonome pour une utilisation manuelle mais également en tant que canal de
contrôle dans certaines personnalités DMX. Plus de 30 couleurs pré-mélangées, personnalisées par nos ingénieurs, sont
disponibles pour faciliter la programmation.
Les valeurs DMX utilisées pour mélanger ces couleurs sont indiquées ci-dessous. Vous pouvez ajuster l'intensité globale
du Ovation afin de reproduire plus fidèlement les couleurs que vous avez l'habitude d'utiliser. Un graphique est disponible
sur notre site Web à l'adresse www.chauvetprofessional.com pour comparer nos couleurs pré-mélangées avec des
couleurs de gel populaires. Ce tableau est fournit uniquement à des fins de comparaison et ne certifie pas que nos
couleurs pré-mélangées correspondent aux couleurs de gel énumérées.
Gamme de couleurs
Gamme des températures de couleur
Valeurs des Canaux DMX Affichage à l'Écran Valeur Rouge Valeur Vert Valeur Bleu Valeur Ambre Valeur Lime
000 005
006 013
014 021
022 028
029 035
036 043
044 051
052 059
060 067
068 075
076 083
084 091
092 099
100 107
108 115
116 121
122 130
131 138
139 146
147 154
155 162
163 170
171 178
179 186
187 194
195 202
203 210
211 218
219 226
227 234
235 242
243 250
251 255
--
C3050 - Md Yellow
C3040 - Lt Yellow
C3240 - Amb Yellow
C2340 - VLt Amber
C2040 - Lt Amber
C2050 - Md Amber
C2060 - Dk Amber
C1050 - Lt Red
C1080 - Md Red
C1020 - NC Pink
C1030 - Md Pink
C1630 - Dk Pink
C1250 - Md Red Amber
C1060 - Dk Red Amber
C1650 - Magenta
C6170 - Dk Magenta
C6020 - Lt Lavender
C5030 - Lt Blue
C5020 - VLt Blue
C5430 - Lt Blue 2
C5070 - Blue
C5050 - Md Blue
C5060 - Dk Blue
C5690 - Indigo
C5080 - VDk Blue
C5081 - VDk Blue2
C4370 - Yel Green
C4070 - Green
C4550 - Turquoise
C4560 - Aqua
C4570 - Blue Green
--
000
233
224
180
245
230
255
255
255
255
238
255
255
255
255
255
255
127
000
158
000
043
000
000
065
000
040
027
049
060
020
000
000
000
163
158
060
107
130
000
000
037
004
135
131
165
000
000
050
035
122
255
255
255
255
255
210
000
203
199
255
255
230
240
255
000
000
020
047
000
081
062
025
024
027
017
129
120
123
041
045
115
117
142
197
189
180
210
218
206
210
230
240
028
055
109
126
079
000
000
123
255
245
255
255
255
255
030
000
255
255
255
195
120
255
000
251
100
000
000
043
000
000
040
000
000
016
120
000
036
030
000
000
255
231
255
213
155
194
150
038
000
255
195
210
055
030
115
000
255
255
255
243
036
181
118
055
040
045
104
090
245
255
053
000
Remarque: Les couleurs ci-dessus sont des rendus simulés de couleurs produits sur base des couleurs
émises par les appareils à incandescence. Chauvet ne peut garantir l'exactitude du rendu d'une couleur.
Valeurs des Canaux DMX Affichage à l'Écran Valeur Rouge Valeur Vert Valeur Bleu Valeur Ambre Valeur Lime
000 005
006 025
026 050
051 075
076 100
101 125
126 150
151 175
176 200
201 225
226 250
251 255
--
2800K
3000K
3200K
3500K
4000K
4500K
5000K
5600K
6000K
6500K
--
000
255
220
253
234
204
181
160
138
147
142
000
000
199
128
247
255
255
248
255
255
255
251
000
000
107
050
129
141
156
166
180
191
193
197
000
000
253
255
255
253
243
224
241
241
203
187
000
000
255
255
255
255
255
255
255
255
255
255
000
Remarque: Les températures de couleur ci-dessus sont des rendus simulés de la sortie de
couleur effectivement générée par comparaison avec une lampe tungstène à la température de
couleur spécifiée. Chauvet ne donne aucune garantie sur la précision de la sortie de couleur.
