Chauvet Shocker 2 User manual

Quick Reference Guide

1
EN
QUICK REFERENCE GUIDE
Shocker 2 QRG Rev. 1
About This Guide
The Shocker 2 Quick Reference Guide (QRG) has basic product information such as mounting, menu options, and DMX
values. Download the User Manual from www.chauvetdj.com for more details.
Disclaimer
The information and specifications contained in this QRG are subject to change without notice.
Safety Notes
These Safety Notes include important information about installation, use, and maintenance.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact your distributor to request support or return a
product. Visit www.chauvetdj.com for contact information.
What is Included
•Shocker2
• Power Cord
• Expansion bracket
• Hanging bracket with mounting hardware
• Warranty Card
• Quick Reference Guide
To Begin
Unpack your Shocker 2 and make sure you have received all parts in good condition. If the box or contents appear
damaged, notify the carrier immediately, not Chauvet.
· Always connect the product to a grounded circuit.
· Make sure the power cord is not crimped or damaged.
· Always disconnect the product from the power source before cleaning it or replacing the fuse.
· Never disconnect the product from the power source by pulling or tugging on the cord.
· If mounting the product overhead, make sure there is adequate support for the product’s weight
and always secure the product using a safety cable.
· Make sure there are no flammable materials close to the product when it is operating.
· Avoid direct eye exposure to the light source while the product is on.
· Do not touch the product’s housing when the product is operating because the housing can be
very hot.
· The product is not intended for permanent installation.
· The product is for indoor use only. It is rated at IP20.
· Do not expose the product to rain or moisture.
· Always connect the product to a power source that is within the voltage range stated on the label
or rear panel of the product.
· Never connect the product to a dimmer or rheostat.
· Make sure to replace the fuse with another of the same type and rating.
· Always install the product in a location with adequate ventilation.
· Always leave at least 20 in (50 cm) between the product and adjacent surfaces.
· Be sure that no ventilation slots on the product’s housing are blocked.
· Do not operate the product at an ambient temperature higher than
104 °F (40 °C).
· Never carry the product by the power cord or any moving part.
·Alwaysus
· e the mounting clamp or hanging/mounting bracket to carry the product.
· If there is a serious operating problem, stop using the product immediately.
· Never try to repair the product. Repairs carried out by untrained people can lead to damage or
malfunction.
· To eliminate wear and improve its lifespan, during periods of non-use completely disconnect from
power via breaker or by unplugging it.

EN
2
Shocker 2 QRG Rev. 1
QUICK REFERENCE GUIDE
AC Power
This product has an auto-ranging power supply that works with an input voltage range of 100 to 240 VAC, 50/60 Hz.
Power Linking
For the maximum number of Shocker 2 products that you can power link at each voltage, see the User Manual or the
sticker on the product.
Fuse Replacement
1. Disconnect the product from power.
2. Wedge the tip of a flat-head screwdriver into the slot of the fuse holder.
3. Pry the safety cap out of the housing.
4. Remove the blown fuse from the clip on the front of the safety cap and replace with a fuse of the exact same
type and rating.
5. Re-insert the fuse holder and reconnect power.
Mounting
Before mounting this product, read the Safety Notes.

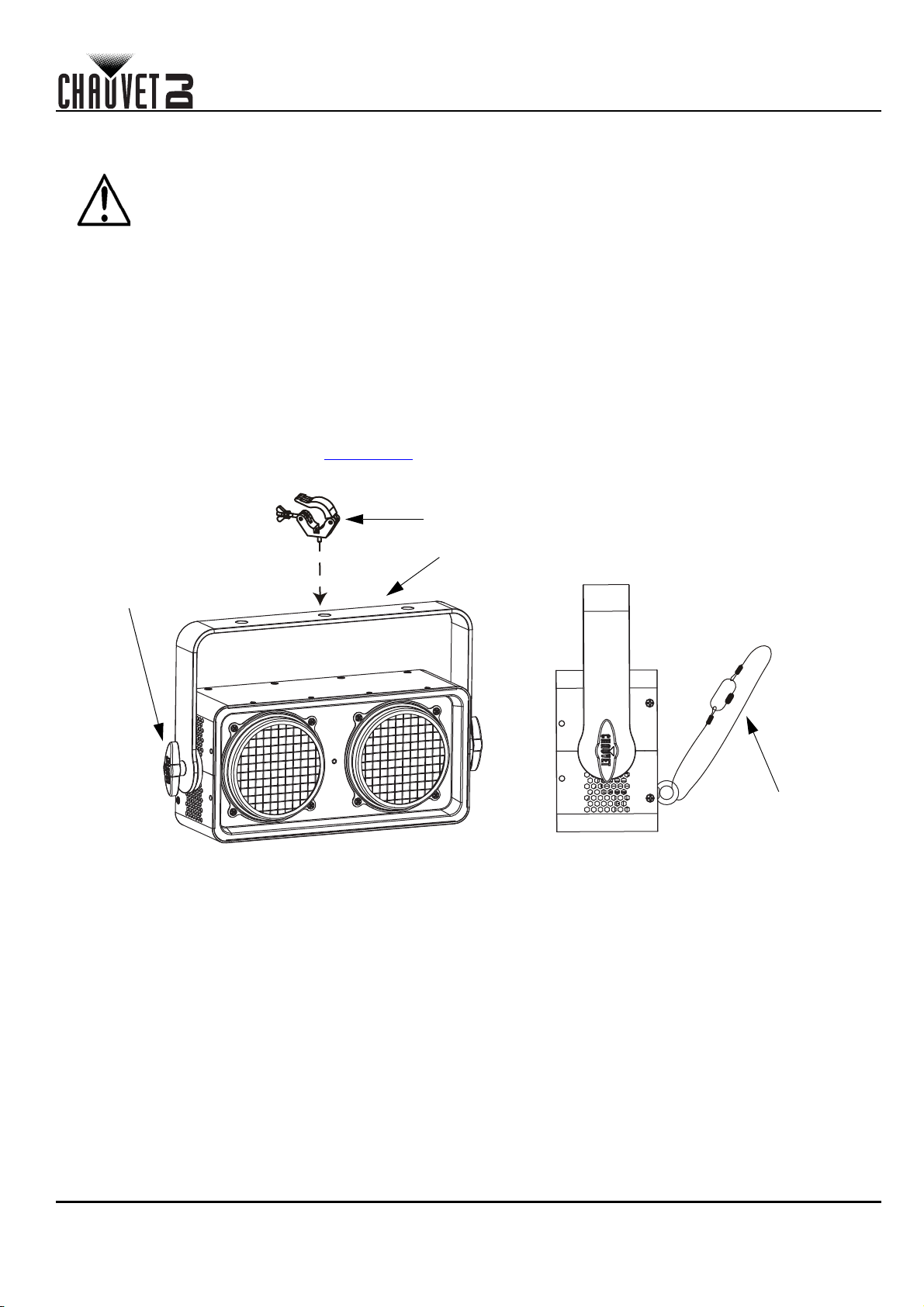

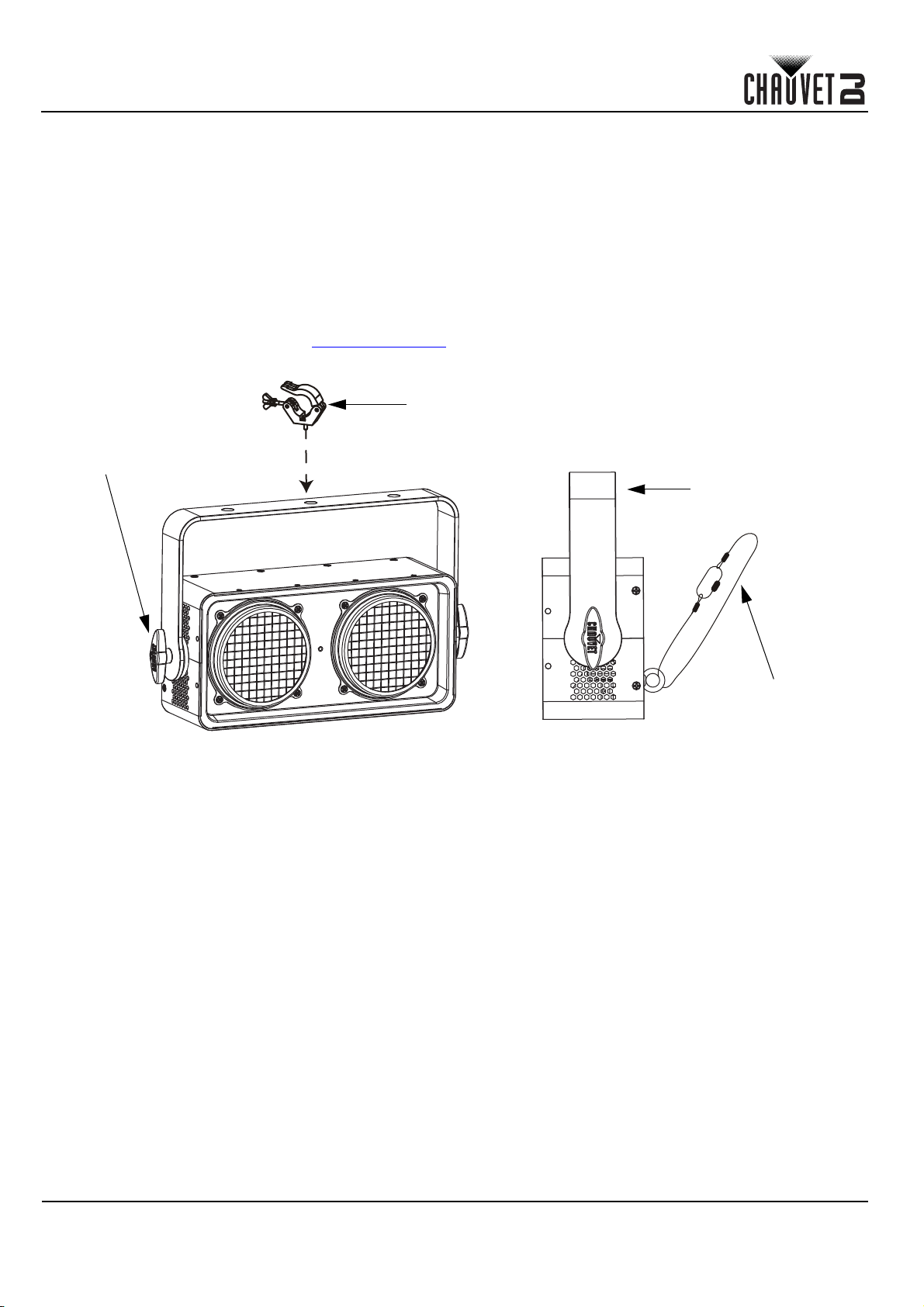

Mounting Diagram
To eliminate wear and improve its lifespan, during periods of non-use completely disconnect the
product from power by unplugging it.
Mounting Clamp
(such as CLP-15 from Chauvet)
Mounting Bracket
Bracket Adjustment Knob
Safety Cable
(such as CH-05 from
Chauvet)

3
EN
QUICK REFERENCE GUIDE
Shocker 2 QRG Rev. 1
Multi-Bracket Mounting
The Shocker 2 Expansion Brackets allow the creation of multi-fixture banks with ease. Link up to 2 products vertically
from any mounting point. Make sure the mounting clamps are capable of supporting the combined weight of the products.
For our CHAUVET line of mounting clamps, go to http://trusst.com/products.
Repeat the following mounting process for both sides of the products.
Bracket Adjustment Knobs
Mounting Bracket
Safety Cables
(such as CH-05 from
Chauvet)
Mounting Clamp
(such as CLP-15 from Chauvet)
Expansion Brackets

EN
4
Shocker 2 QRG Rev. 1
QUICK REFERENCE GUIDE
Control Panel Description
Menu Map
Each Shocker 2 must be purchased separately for multi-fixture mounting.
BUTTON FUNCTION
<MENU> Exits from the current menu or function
<UP> Navigates upwards through the menu list and increases the numeric value when in a function
<DOWN> Navigates downwards through the menu list and decreases the numeric value when in a function
<ENTER> Enables the currently displayed menu or sets the currently selected value into the selected
function
MODE PROGRAMMING LEVELS DESCRIPTION
DMX Address 001-509 Selects DMX address
DMX Channel
1Ch Sets 1-channel DMX mode and DMX starting address
2Ch Sets 2-channel DMX mode and DMX starting address
4Ch Sets 4-channel DMX mode and DMX starting address
7Ch Sets 7-channel DMX mode and DMX starting address
8Ch Sets 8-channel DMX mode and DMX starting address
Static Dimmer 000 255 Sets the intensity of the light output
Strobe 000 255 Selects the strobe frequency

5
EN
QUICK REFERENCE GUIDE
Shocker 2 QRG Rev. 1
Automatic
Show
Auto 1 Dimmer 000
255
Sets Auto mode programs 1–14
Speed 000 255
Auto 2 Dimmer 000 255
Speed 000 255
Auto 3 Dimmer 000 255
Speed 000 255
Auto 4 Dimmer 000 255
Speed 000 255
Auto 5 Dimmer 000
255
Speed 000 255
Auto 6 Dimmer 000 255
Speed 000 255
Auto 7 Dimmer 000 255
Speed 000 255
Auto 8 Dimmer 000 255
Speed 000 255
Auto 9 Dimmer 000
255
Speed 000 255
Auto 10 Dimmer 000
255
Speed 000 255
Auto 11 Dimmer 000 255
Speed 000 255
Auto 12 Dimmer 000 255
Speed 000 255
Auto 13 Dimmer 000 255
Speed 000 255
Auto 14 Dimmer 000
255
Speed 000 255
Sound Show
Sound 1
Sound-active programs 1-5
Sound 2
Sound 3
Sound 4
Sound 5
Sensitivity 000-100 Sound sensitivity, low to high
Master/Slave Master Sets Master/Slave mode
Slave
Slave Mode
Slave 1
Selects slave modes 1-4
Slave 2
Slave 3
Slave 4
Dimmer Mode
Off Dimmer off
Dimmer 1 Selects dimmer modes 1-3Dimmer 2
Dimmer 3
MODE PROGRAMMING LEVELS DESCRIPTION

EN
6
Shocker 2 QRG Rev. 1
QUICK REFERENCE GUIDE
DMX Linking
The Shocker 2 can work with a DMX controller. Instructions for connecting and configuring this product for DMX operation
are in the User Manual. If you are not familiar with DMX, download the DMX Primer from www.chauvetdj.com.
Starting Address
To ensure full access to all channels available in each DMX mode, the highest recommended DMX address is 509.
Master/Slave Connection
The Shocker 2 uses the DMX data connection for its Master/Slave mode. Information about configuring the Shocker 2 for
Master/Slave operation is in the User Manual, which is available from the Chauvet website.
DMX Values
8Ch
LED Frequency
600Hz
Selects the PWM output frequency
1200Hz
2000Hz
4000Hz
6000Hz
25KHz
Fan Mode Auto Fan control
On
Back Light
On Display backlight always on
10S Turns off display backlight after 10 sec of
inactivity
20S Turns off display backlight after 20 sec of
inactivity
30S Turns off display backlight after 30 sec of
inactivity
DMX Fail Hold Continues last command upon loss of DMX
signal
Blackout Blacks out product upon loss of DMX signal
CHANNEL FUNCTION VALUE PERCENT/SETTING
1 Dimmer 000 255 0–100%
2 White 1 000 255 0–100%
3 White 2 000 255 0–100%
4 Strobe 000 010 No function
011 132 Strobe, slow to fast
133 255 Random strobe macros
MODE PROGRAMMING LEVELS DESCRIPTION

7
EN
QUICK REFERENCE GUIDE
Shocker 2 QRG Rev. 1
5 Auto Programs
000 010 No function
011 027 Auto program 1
028 044 Auto program 2
045 061 Auto program 3
062 078 Auto program 4
079 095 Auto program 5
096 112 Auto program 6
113 129 Auto program 7
130 146 Auto program 8
147 163 Auto program 9
164 180 Auto program 10
181 197 Auto program 11
198 214 Auto program 12
215 231 Auto program 13
232 249 Auto program 14
250 255 Sound show (program 4)
6Auto Speed 000 255 Speed, slow to fast
Sound Sensitivity 000 010 Sound sensitivity off
011 255 Sound sensitivity, low to high
7 Master/Slave Mode
000 006 No function
007 050 Master
051 100 Slave 1
101 150 Slave 2
151 200 Slave 3
201 255 Slave 4
8 Dimmer Speed Mode
000 051 Preset dimmer speed
052 101 Dimmer speed mode off
102 152 Dimmer speed mode 1, fastest speed
153 203 Dimmer speed mode 2, middle speed
204 255 Dimmer speed mode 3, slow speed
CHANNEL FUNCTION VALUE PERCENT/SETTING

EN
8
Shocker 2 QRG Rev. 1
QUICK REFERENCE GUIDE
Ch7
4Ch
2Ch
1Ch
CHANNEL FUNCTION VALUE PERCENT/SETTING
1 Dimmer 000 255 0–100%
2 White 1 000 255 0–100%
3 White 2 000 255 0–100%
4 Strobe 000 010 No function
011 255 Strobe, slow to fast
5 Auto Programs
000 010 No function
011 040 Auto program 1
041 080 Auto program 2
081 120 Auto program 3
121 170 Auto program 4
171 220 Auto program 5
221 249 Auto program 6
250 255 Sound show (program 4)
6Auto Speed 000 255 Speed, slow to fast
Sound Sensitivity 000 010 Sound sensitivity off
011 255 Sound sensitivity, low to high
7 Dimmer Speed Mode
000 051 Preset dimmer speed
052 101 Dimmer speed mode off
102 152 Dimmer speed mode 1, fastest speed
153 203 Dimmer speed mode 2, middle speed
204 255 Dimmer speed mode 3, slow speed
CHANNEL FUNCTION VALUE PERCENT/SETTING
1 Dimmer 000 255 0–100%
2 White 1 000 255 0–100%
3 White 2 000 255 0–100%
4 Strobe 000 010 No function
011 255 Strobe, slow to fast
CHANNEL FUNCTION VALUE PERCENT/SETTING
1 White 1 000 255 0–100%
2 White 2 000 255 0–100%
CHANNEL FUNCTION VALUE PERCENT/SETTING
1 Dimmer 000 255 0–100%

ES
6
Shocker 2 GRR Rev. 1
GUÍA DE REFERENCIA RÁPIDA
Acerca de esta guía
La Guía de referencia rápida (GRR) del Shocker 2 contiene información básica sobre el producto, como montaje,
opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más
detallada.
Exención de responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.
Notas de seguridad
Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.
Contacto
Fuera de EE. UU., Reino Unido, Irlanda, México o Benelux póngase en contacto con su distribuidor para solicitar
asistencia o devolver un producto. Visite www.chauvetdj.com para información de contacto.
Qué va incluido
• Shocker 2
• Cable de alimentación
• Soporte de expansión
• Soporte para colgar
• Tarjeta de garantía
• Guía de referencia rápida
Para empezar
Desembale su Shocker 2 y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes
parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.
Corriente alterna
Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión
de entrada de 100–240 VCA, 50/60 Hz.
• Este producto no está concebido para una instalación permanente.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
• NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en
funcionamiento.
• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.
• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el
grabado o en el panel posterior del producto.
• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o
descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50
cm) de superficies adyacentes.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a
temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto
mediante el interruptor o desenchufándolo durante periodos en que no se use.
Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto
mediante el interruptor o desenchufándolo durante periodos en que no se use.

7
ES
GUÍA DE REFERENCIA RÁPIDA
Shocker 2 GRR Rev. 1
Alimentación en cadena
Para ver el máximo número de Shocker 2 que se pueden alimentar en cadena a 120 V o a 240 V, consulte el Manual de
usuario o la etiqueta del producto.
Sustitución del fusible
1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro
del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.
Montaje
Antes de montar este producto, lea las Notas de seguridad.
Diagrama de montaje
Abrazadera
(como la CLP-15N de Chauvet)
Soporte de montaje
Mando de ajuste del
soporte
Cable de seguridad
(como el CH-05 de
Chauvet)

ES
8
Shocker 2 GRR Rev. 1
GUÍA DE REFERENCIA RÁPIDA
De Soporte Múltiple
El Shocker 2 de soporte múltiple permite la creación de bancos de varios aparatos con facilidad. Enlace hasta 2
productos verticalmente desde cualquier punto de montaje. Asegúrese de que las abrazaderas de montaje son capaces
de soportar el peso combinado de los productos. ara nuestra línea CHAUVET Professional de abrazaderas de montaje,
visite http://trusst.com/products.
Repita el siguiente proceso de montaje para ambos lados de los productos.
Mando de ajuste del soporte
Soporte de montaje
Cable de seguridad
(como el CH-05 de Chauvet)
Abrazadera
(como la CLP-15N de Chauvet)
Soporte de expansión

9
ES
GUÍA DE REFERENCIA RÁPIDA
Shocker 2 GRR Rev. 1
Descripción del panel de control
Mapa de menú
Cada Shocker 2 se debe comprar por separado para el montaje de múltiples accesorios.
BOTÓN FUNCIÓN
<MENU> Sale del menú o función actual
<UP> Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
<DOWN> Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
<ENTER> Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la
función seleccionada
MODO NIVELES DE PROGRAMACIÓN DESCRIPCIÓN
DMX Address 001-509 Configura la dirección inicial DMX
DMX Channel
1Ch Configura el modo de 1 canales DMX y la dirección DMX de
inicio
2Ch Configura el modo de 2 canales DMX y la dirección DMX de
inicio
4Ch Configura el modo de 4 canales DMX y la dirección DMX de
inicio
7Ch Configura el modo de 7 canales DMX y la dirección DMX de
inicio
8Ch Configura el modo de 8 canales DMX y la dirección DMX de
inicio
Static Dimmer 000 255 Configura el valor del atenuador
Strobe 000 255 Estroboscopio, lento a rápido

ES
10
Shocker 2 GRR Rev. 1
GUÍA DE REFERENCIA RÁPIDA
Automatic
Show
Auto 1 Dimmer 000
255
Configura los programas del modo
Automático 1-14
Speed 000 255
Auto 2 Dimmer 000 255
Speed 000 255
Auto 3 Dimmer 000 255
Speed 000 255
Auto 4 Dimmer 000 255
Speed 000 255
Auto 5 Dimmer 000
255
Speed 000 255
Auto 6 Dimmer 000 255
Speed 000 255
Auto 7 Dimmer 000 255
Speed 000 255
Auto 8 Dimmer 000 255
Speed 000 255
Auto 9 Dimmer 000
255
Speed 000 255
Auto 10 Dimmer 000
255
Speed 000 255
Auto 11 Dimmer 000 255
Speed 000 255
Auto 12 Dimmer 000 255
Speed 000 255
Auto 13 Dimmer 000 255
Speed 000 255
Auto 14 Dimmer 000
255
Speed 000 255
Sound Show
Sound 1
Selecciona el modo Activo por sonido
Sound 2
Sound 3
Sound 4
Sound 5
Sensitivity 000-100 Control de sensibilidad al sonido
Master/Slave Master Selecciona el modo Maestro/Esclavo
Slave
Slave Mode
Slave 1
Selecciona el modo Esclavo 1-4
Slave 2
Slave 3
Slave 4
Dimmer Mode
Off Sin curva de atenuación
Dimmer 1 Curvas de atenuación Dimmer 1 (rápido) a
Dimmer 3 (lento)
Dimmer 2
Dimmer 3
MODO NIVELES DE PROGRAMACIÓN DESCRIPCIÓN

11
ES
GUÍA DE REFERENCIA RÁPIDA
Shocker 2 GRR Rev. 1
Enlace DMX
El Shocker 2 puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones
para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está
familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com.
Dirección de inicio
Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 509.
Conexión Maestro/Esclavo
El Shocker 2 usa la conexión de datos DMXpara su modo Maestro/Esclavo. Las instrucciones para conectary configurar
este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.
Valores DMX
8Ch
LED Frequency
600Hz
Frecuencia de PWM
1200Hz
2000Hz
4000Hz
6000Hz
25KHz
Fan Mode Auto Control del ventilador
On
Back Light
On Retro-iluminación de la pantalla siempre
activa
10S Retro-iluminación de la pantalla se apaga
después de 10 segundos de inactividad
20S Retro-iluminación de la pantalla se apaga
después de 20 segundos de inactividad
30S Retro-iluminación de la pantalla se apaga
después de 30 segundos de inactividad
DMX Fail Hold Continúa con el último comando tras la
pérdida de control DMX
Blackout Apaga (blackout) el dispositivo tras la
pérdida de señal DMX
CANAL FUNCIÓN VALOR PORCENTAJE/CONFIGURACIÓN
1 Atenuador 000 255 0–100%
2 Blanco 1 000 255 0–100%
3 Blanco 2 000 255 0–100%
4 Estroboscopio 000 010 Sin función
011 132 Estroboscopio, lenta a rápida
133 255 Estroboscopio aleatorio, lento a rápido
MODO NIVELES DE PROGRAMACIÓN DESCRIPCIÓN

ES
12
Shocker 2 GRR Rev. 1
GUÍA DE REFERENCIA RÁPIDA
5Programas
automática
000 010 Sin función
011 027 Programa automática 1
028 044 Programa automática 2
045 061 Programa automática 3
062 078 Programa automática 4
079 095 Programa automática 5
096 112 Programa automática 6
113 129 Programa automática 7
130 146 Programa automática 8
147 163 Programa automática 9
164 180 Programa automática 10
181 197 Programa automática 11
198 214 Programa automática 12
215 231 Programa automática 13
232 249 Programa automática 14
250 255 Programa activa por sonido (programa 4)
6
Velocidad de
programa 000 255 Velocidad de programa, lenta a rápida
Sensibilidad 000 010 Sensibilidad al sonido apagado
011 255 Sensibilidad al sonido, bajo a alto
7 Master/Slave Mode
000 006 Sin función
007 050 Maestro
051 100 Esclavo 1
101 150 Esclavo 2
151 200 Esclavo 3
201 255 Esclavo 4
8 Modo atenuador
000 051 Ajuste de la velocidad del atenuador desde la pantalla
052 101 Modo velocidad del atenuador apagado
102 152 Modo velocidad del atenuador 1 rápida
153 203 Modo velocidad del atenuador 2 intermedia
204 255 Modo velocidad del atenuador 3 lenta
CANAL FUNCIÓN VALOR PORCENTAJE/CONFIGURACIÓN

13
ES
GUÍA DE REFERENCIA RÁPIDA
Shocker 2 GRR Rev. 1
7Ch
4Ch
2Ch
1Ch
CANAL FUNCIÓN VALOR PORCENTAJE/CONFIGURACIÓN
1 Atenuador 000 255 0–100%
2 Blanco 1 000 255 0–100%
3 Blanco 2 000 255 0–100%
4 Estroboscopio 000 010 Sin función
011 255 Estroboscopio, lenta a rápida
5Programas
automática
000 010 Sin función
011 027 Programa automática 1
028 044 Programa automática 2
045 061 Programa automática 3
062 078 Programa automática 4
079 095 Programa automática 5
096 112 Programa automática 6
113 129 Programa automática 7
130 146 Programa automática 8
147 163 Programa automática 9
164 180 Programa automática 10
181 197 Programa automática 11
198 214 Programa automática 12
215 231 Programa automática 13
232 249 Programa automática 14
250 255 Programa activa por sonido (programa 4)
6
Velocidad de
programa 000 255 Velocidad de programa, lenta a rápida
Sensibilidad 000 010 Sensibilidad al sonido apagado
011 255 Sensibilidad al sonido, bajo a alto
7 Modo atenuador
000 051 Ajuste de la velocidad del atenuador desde la pantalla
052 101 Modo velocidad del atenuador apagado
102 152 Modo velocidad del atenuador 1 rápida
153 203 Modo velocidad del atenuador 2 intermedia
204 255 Modo velocidad del atenuador 3 lenta
CANAL FUNCIÓN VALOR PORCENTAJE/CONFIGURACIÓN
1 Atenuador 000 255 0–100%
2 Blanco 1 000 255 0–100%
3 Blanco 2 000 255 0–100%
4 Estroboscopio 000 010 Sin función
011 255 Estroboscopio, lenta a rápida
CANAL FUNCIÓN VALOR PORCENTAJE/CONFIGURACIÓN
1 Blanco 1 000 255 0–100%
2 Blanco 2 000 255 0–100%
CANAL FUNCIÓN VALOR PORCENTAJE/CONFIGURACIÓN
1 Atenuador 000 255 0–100%

11
FR
MANUEL DE RÉFÉRENCE
Shocker 2 MR Rév. 1
A propos de ce manuel
Le Manuel de Référence (MR) du Shocker 2 reprend des informations de base sur cet appareil notamment en matière de
montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet
www.chauvetdj.com pour plus de détails.
Clause de non Responsabilité
Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.
Consignes de Sécurité
Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.
Nous contacter
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique ou du Benelux, contactez votre fournisseur si vous
avez besoin d'assistance ou pour retourner un appareil. Veuillez consulter le site internet www.chauvetdj.com pour
obtenir des informations pour nous contacter.
Contenu
•Shocker2
• Cordon d'alimentation
• Support d'extension
• Montaje de suspensión
• Fiche de garantie
• Manuel de référence
Préalable
Déballez votre Shocker 2 et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu
semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.
• Cet appareil n'est pas adapté pour une installation permanente.
• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer
son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très
chaud.
• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage
indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.
• Cet appareil doit uniquement être utilisé en intérieur ! (IP20)Afin d'éviter tout risque d'incendie ou
de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces
adjacentes.
• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
• Ne connectez jamais cet appareil à un variateur ou un rhéostat.
• Lors du remplacement du fusible, utilisez le même type et le même ampérage.
• Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.
• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil
à des températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.
• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de
vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

FR
12
Shocker 2 MR Rév. 1
MANUEL DE RÉFÉRENCE
Alimentation CA
Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100
et 240 VCA, 50/60 Hz.
Chaînage électrique
Pour savoir combien de projecteurs Shocker 2 peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V,
veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil.
Remplacement des fusibles
1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de
même type et de même ampérage.
5. Remettez le porte-fusible en place puis rebranchez.
Montage
Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.
Schéma de montage
Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée
de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.
Câble de sécurité
(par exemple modèle
CH-05 de Chauvet)
Pince
(par exemple modèle CLP-15N de
Chauvet)
Support de montage
Poignées de réglage des
supports de montage

13
FR
MANUEL DE RÉFÉRENCE
Shocker 2 MR Rév. 1
Vue d'ensemble du multi-support
Le multi-support Shocker 2 permet la création de rangées multiples d'appareils en toute simplicité. Reliez jusqu'à 2
appareils à la verticale depuis n'importe quel point de fixation.Assurez-vous que les pinces de montage peuvent
supporter le poids combiné de l'ensemble des appareils. Découvrez notre gamme de fixations CHAUVET sur
http://trusst.com/products.
Répétez le processus d'assemblage suivant pour les deux côtés des produits.
Poignées de réglage des supports de
montage
Support de montage
Câble de
sécurité
(par exemple modèle
CH-05 de Chauvet)
Pince
(par exemple modèle CLP-15N de
Chauvet)
Support d'extension
