Chauvet VIP DRIVER User manual

Quick Reference Guide
English EN
Espanol ES
Francias FR

VIP™ Driver QRG EN
2
About this
Guide
The VIP™ Driver Quick Reference Guide (QRG) has basic product information
such as connection, mounting, and installation information
. Download the User
Manual from www.chauvetprofessional.com for more details.
Disclaimer
•The information and specifications contained in this QRG are subject
to change without notice.
•You must read ALL the disclaimers and Safety Notes in this QRG, as
well as those in the product’s User Manual
before installing, operating,
and maintaining this product.
•Please refer to all applicable local codes and regulations for the proper
installation of the product.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•Mount this product in a location with adequate ventilation, at least
20 in (50 cm) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product
while being operated or connected to power.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product outdoors or in any location where dust,
excessive heat, water, or humidity may affect it. (IP20)
•DO NOT operate this product if the housing or cables appear
damaged.
•Do not run this product near magnets, TVs, or transformers.
•ONLY connect this product to a grounded and protected circuit.
•Any damages caused by manual modifications are not subject to
warranty. CHAUVET® will not accept liability for any resulting
damages caused by unauthorized modifications or not observing the
safety warnings and instructions in this manual.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 104 °F (40 °C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, Ireland, or Mexico, contact your distributor
to request support or return a product. Visit www.chauvetprofessional.com
for
contact information.
What Is
Included
•VIP™ Driver
•Power Cord
•USB Cable
•9-pin RS-232 cable
•Warranty Card
•Quick Reference Guide

VIP™ Driver QRG EN
3

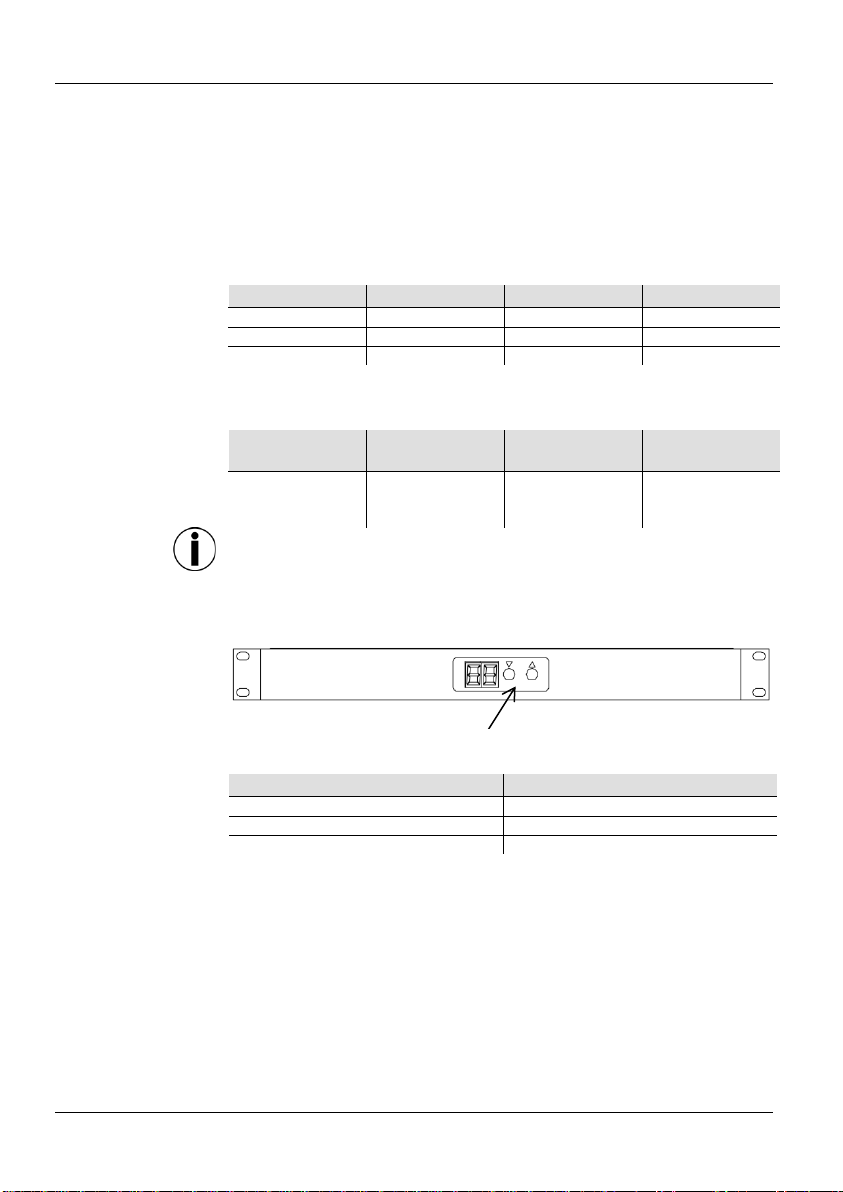

Product
Description
The VIP™ Driver is required to operate the CHAUVET® MVP™/PVP™
Video Wall System. This Driver provides the interface between any DVI/HDMI
video source and all MVP™/PVP™ video system components via the
included
LED Studio software application.
The front panel enables manual control of the video wall brightness, providing
three levels of brightness variations.
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100 to 240 VAC, 50/60 Hz.
AC Plug
Connection
Wire (U.S.)
Wire (Europe)
Screw Color
AC Live
Black
Brown
Yellow/Brass
AC Neutral
White
Blue
Silver
AC Ground
Green/Yellow
Green/Yellow
Green
Powering up the
VIP™ Driver
Connect this product to power. Once plugged in, push the Power Switch on the
back panel to ON.
Video
Input/Output
Video Source
(Input)
Video Output
Display Refresh
Rate
Video Refresh
Rate
DVI-I or HDMI Neutrik®
etherCON® (2) 2,000 Hz (flicker-free) 60 Hz
The maximum length of the Neutrik® etherCON® signal cable from the
VIP™ Driver to the first video panel or to the VIP™ Signal Distributor
is
not to exceed 100 meters.
Front Panel View
Range
Description
1–16
Provides 16 brightness variations
1–32
Provides 32 brightness variations
1–64
Provides 64 brightness variations
Brightness
Control

VIP™ Driver QRG EN
4
Back Panel View
Back Panel
Connections
Disconnect power before connecting other equipment to the VIP™ Driver.
Number
Description
1
DIP Switches - assigns the address for up to 4 VIP™ Drivers.
You will identify each VIP™ Driver sender address within the
LED Studio software application.
Note: The VIP™ Driver is the sender, and the panels are the
receiver(s).
2
Link Output - can be used to connect to the next VIP™ Driver.
Use a 9-pin D-Sub serial cable for connection (included).
3
Link Input (don not use if #1) - connection from the previous
VIP™ Driver. Use a 9-pin D-Sub serial cable for connection.
4
U–Main Out - is the primary etherCON® signal output that
connects to the first VIP™ in a series.
5
Video Signal LED - indicator flashes green when the video
connection signal is being received by the VIP™ Driver.
6
Power LED -indicator displays red when power is being
received by the VIP™ Driver.
2. Link
Output
1. DIP Switches
3. Link
Input
4. U-Main Out
5. Video
Signal LED
6. Power
LED
7. D-Backup Out
8. USB Data In
9. DVI-I Video In
11. Power Switch
10. HDMI Video In
12. Power In

VIP™ Driver QRG EN
5
Back Panel
Connections
(cont.)
Number
Description
7
D-Backup Out - is the secondary signal output and may be
configured as a backup or used to provide complete signal
reproduction at 1280 X 1024 pixels (each U-Main Out and
D-Backup Out is 1280 x 512 pixels).
8
USB–Data In - connects to the content software for addressing
and calibration.
9
DVI-I Video In - connects to a video source. The DVI signal
must be a direct digital signal in. You cannot use an analog-to-
digital adaptor.
10
HDMI Video In - connects to a video source. The HDMI signal
must be a direct digital signal in. You cannot use an analog-to-
digital adaptor.
11
Power Switch - turns power on/off
12
Power In - IEC input 100 to 240 VAC, 50/60 Hz
LED Studio is provided free with the VIP™ Driver. The VIP™ Driver
enables media playback, configuration, addressing, and remote power
control from a rack-mounted VIP™ Media System. The VIP™ Driver
has two etherCON® signal outputs that connect to any type of VIP™
panel configuration.
The second signal output may be
configured as a backup. The
D-Backup Out may also provide signal reproduction of the U-Main Out
at 1280 X 512 pixels.

VIP™ Driver QRG EN
6
Mounting
Before mounting this product, read the Safety Notes at the beginning of this
guide. The VIP™ Driver can be rack-
mounted using the mounting ears on
either side of the front panel.
Product
Mounting
Diagram
Calculating the
Number of
Panels per
VIP™ Driver
The VIP™ Driver provides two signal output connections: U-Main Out and
D-Backup Out. The number of panels you can use
will differ based on whether
you are using the U-Main Out connection as the primary output
and the
D-Backup Out connection as a backup, or if you are using both as
outputs
together to increase the screen resolution.
The default resolution for the VIP
™ Video Wall is 1280 x 1024. The following
provides the calculation and diagram for determining the number of panels that
can be supported by one VIP™ Driver for each scenario.
The MVP™ 18 will be used for each scenario. That panel has a pixel count
of
32 x 32.
Refer to the MVP™/PVP™
Series Getting Started User Manual for pixel and
other panel information.
Using U-Main Out
and
D-
Backup Out
Together as
Primary
Output
Using the pixel ratio of the panel(s), calculate the number of panels as follows.
MVP 18 (32 x 32): 1280/32 = 40 panels
1024/32 = 32 panels
The VIP™ Driver can support a video wall using MVP™ 18
that is
40 x 32 panels, or 1,280 panels in total. Refer to the following example:
1-Unit Rack Mount
Video Wall using
MVP™ 18 panels
1280 = 40 panels
1024 = 32 panels

VIP™ Driver QRG EN
7

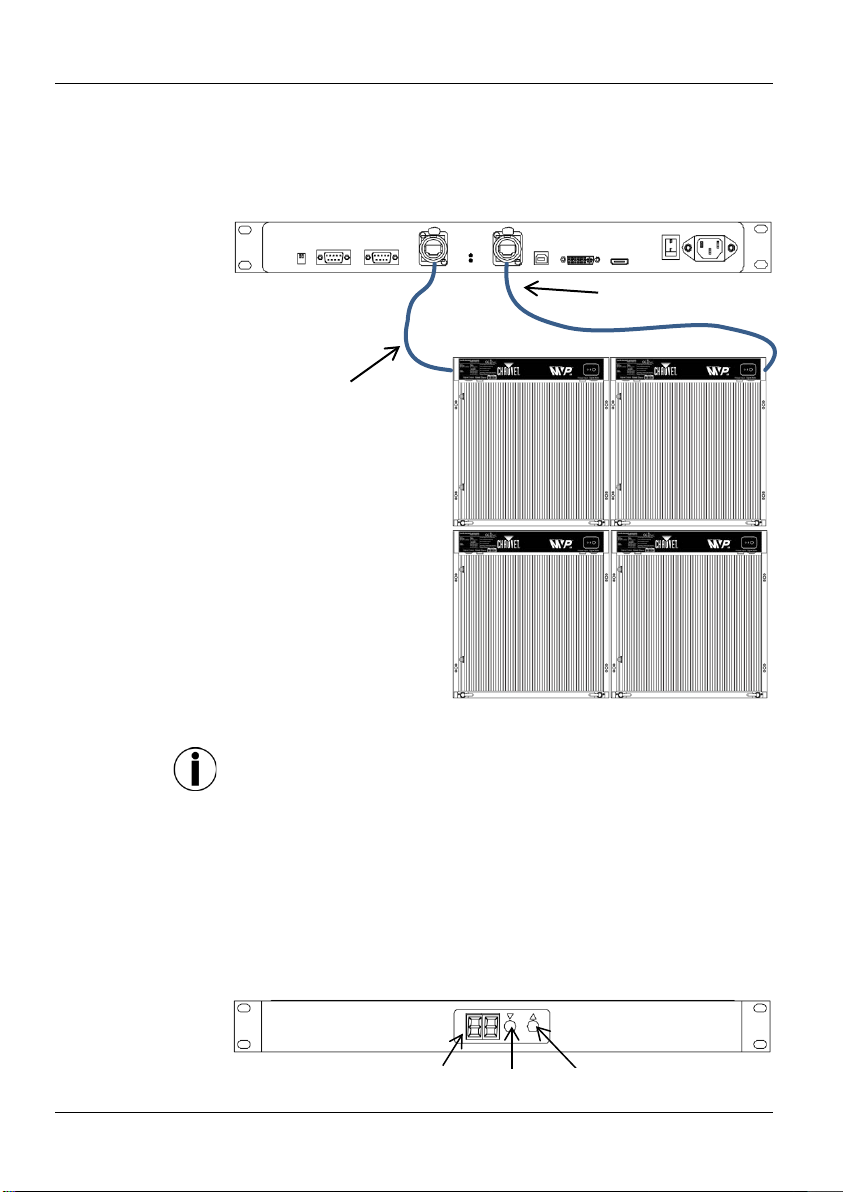

Backup Connection
The VIP™ Driver provides two signal output connections: U-Main Out and
D-Backup Out. If the U-Main Out connection is broken, the D-Backup
will
automatically kick in if the connection is used. Connect the VIP
™ Signal
Distributor between the panels and U-Main Out connection.
The Autolink function in the addressing software must be disabled for the
D-Backup Out connection to operate properly.
Manually
Adjusting
Brightness
The front panel enables you to adjust the brightness of your video panels. By
default, the brightness defined in LED Studio is set to 1-16. You can edit
the
brightness range in LED Studio, and then manually adjust it on the panel.
Use
the <Up>and <Down>
buttons on the front panel to manually override the
brightness setting defined in LED Studio. The brightness value will display on
the LED display.
Refer to the LED Studio User Manual for more information and instructions.
MVP™ Video Wall System
Video Wall System to
D-Backup connection
U-Main to Video Wall
System connection
LED
Display
Down
Up

VIP™ Driver GRR ES
8
Acerca de Esta
Guía
La Guía de Referencia Rápida (GRR) del VIP™ Driver contiene información
básica sobre el producto, como montaje e información sobre la instalación
.
Descargue el manual de usuario de www.chauvetprofessional.com
para una
información más detallada.
Exención de
Responsa-
bilidad
•La información y especificaciones contenidas en esta GRR están
sujetas a cambio sin previo aviso.
•Debe leer TODAS las exenciones de responsabilidad y Notas de
Seguridad de esta Guía, así como aquellas del Manual de Usuario del
producto, antes de instalar, operar o hacer mantenimiento de este
producto.
•Por favor, consulte todos los códigos locales y regulaciones
correspondientes para la instalación adecuada de este producto.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•Monte este producto en una ubicación con ventilación adecuada, al
menos a 20'' (50 cm) de superficies adyacentes.
•NO deje ningún material inflamable a menos de 50 cm de este
producto mientras esté funcionando o conectado a la alimentación.
•USE un cable de seguridad cuando monte este producto en lo alto.
•NO ponga en funcionamiento este producto en el exterior o en
cualquier ubicación en la que el polvo, calor excesivo, agua o humedad
puedan afectarlo.(IP20)
•NO ponga en funcionamiento este producto si sospecha que la carcasa
o cables están dañados.
•No haga funcionar este producto cerca de imanes, aparatos de TV o
transformadores.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Cualquier avería causada por modificaciones manuales no está
cubierta por la garantía. CHAUVET® no aceptará responsabilidad por
ningún daño resultante de modificaciones no autorizadas o de no
observar las advertencias de seguridad y las instrucciones de este
manual.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 104 ºF (40 ºC). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda o México, póngase en contacto con su
distribuidor para solicitar asistencia o devolver el producto. Visite
www.chauvetprofessional.com para información de contacto.
Qué va
Incluido
•VIP™ Driver
•Cable de alimentación
•
Cable USB
•Cable de 9 pines RS-232
•Tarjeta de garantía
•
Guía de Referencia Rápida

VIP™ Driver GRR ES
9
Descripción del
Producto
El VIP™ Driver se necesita para manejar el Sistema de Video Wall
MVP™/PVP™ de CHAUVET®. Este Driver proporciona la interfaz entre
cualquier
fuente de vídeo DVI/HDMI y todos los componentes del sistema de
vídeo MVP™/PVP™ a través de la aplicación de software incluida, LED
Studio.

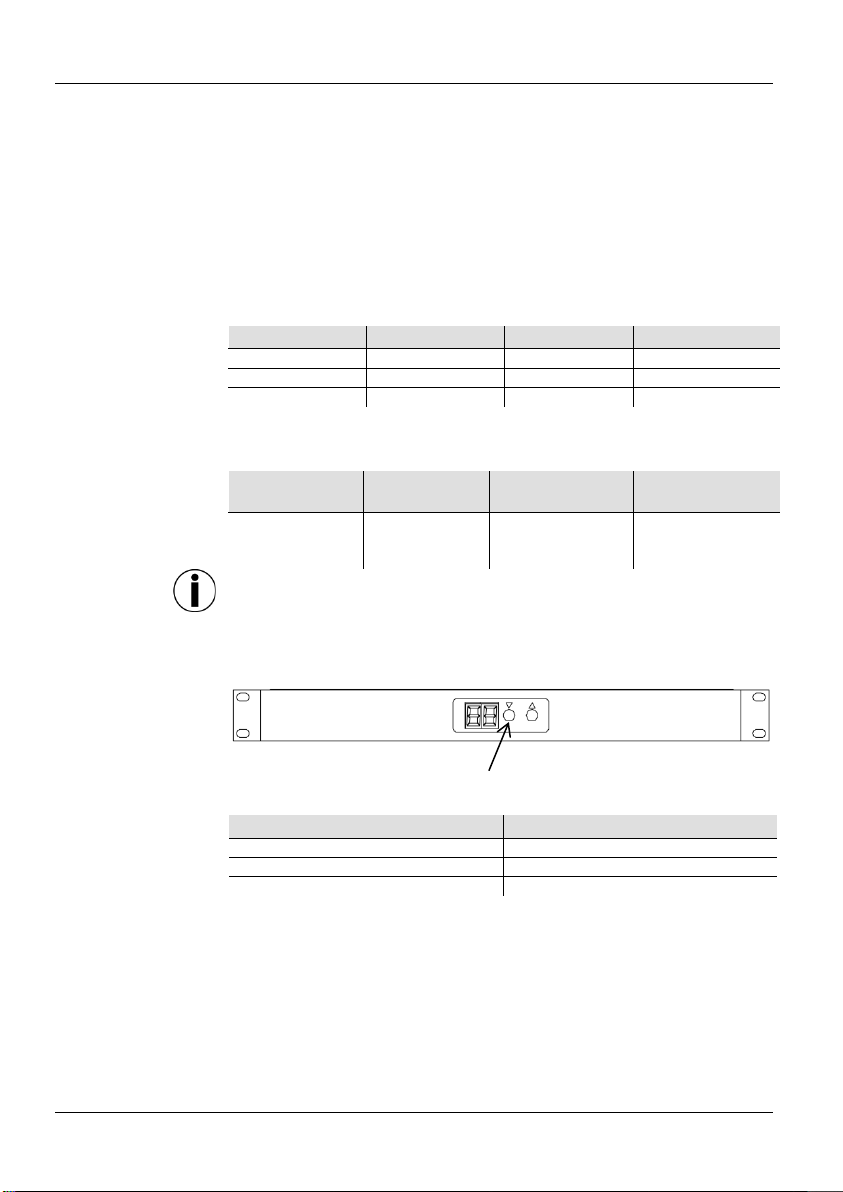

El panel frontal posibilita el control manual del brillo del Video Wall,
proporcionando tres niveles de variaciones de brillo.
Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática
que puede funcionar con un rango de tensión de entrada de
100~240 VCA, 50/60 Hz.
Enchufe CA
Conexión
Cable (EE.UU)
Cable (Europa)
Color del Tornillo
CA Cargado
Negro
Marrón
Amarillo/Bronce
CA Neutro
Blanco
Azul
Plata
CA Tierra
Verde/Amarillo
Verde/Amarillo
Verde
Poner en Marcha
el VIP™ Driver
Conecte este producto a la alimentación. Una vez enchufado, mueva el
Interruptor de Encendido del panel posterior a ON.
Entrada/Salida
de Vídeo
Fuente de Vídeo
(Entrada)
Salida de Vídeo
Tasa de Refresco
de la Pantalla
Tasa de Refresco
del Vídeo
DVI-I o HDMI Neutrik®
etherCON® (2) 2.000 Hz (sin parpadeos) 60 Hz
La longitud máxima del cable de señal Neutrik® etherCON® desde el
VIP™ Driver hasta el primer panel de vídeo o hasta el VIP™ Signal
Distributor no debe superar los 100 metros.

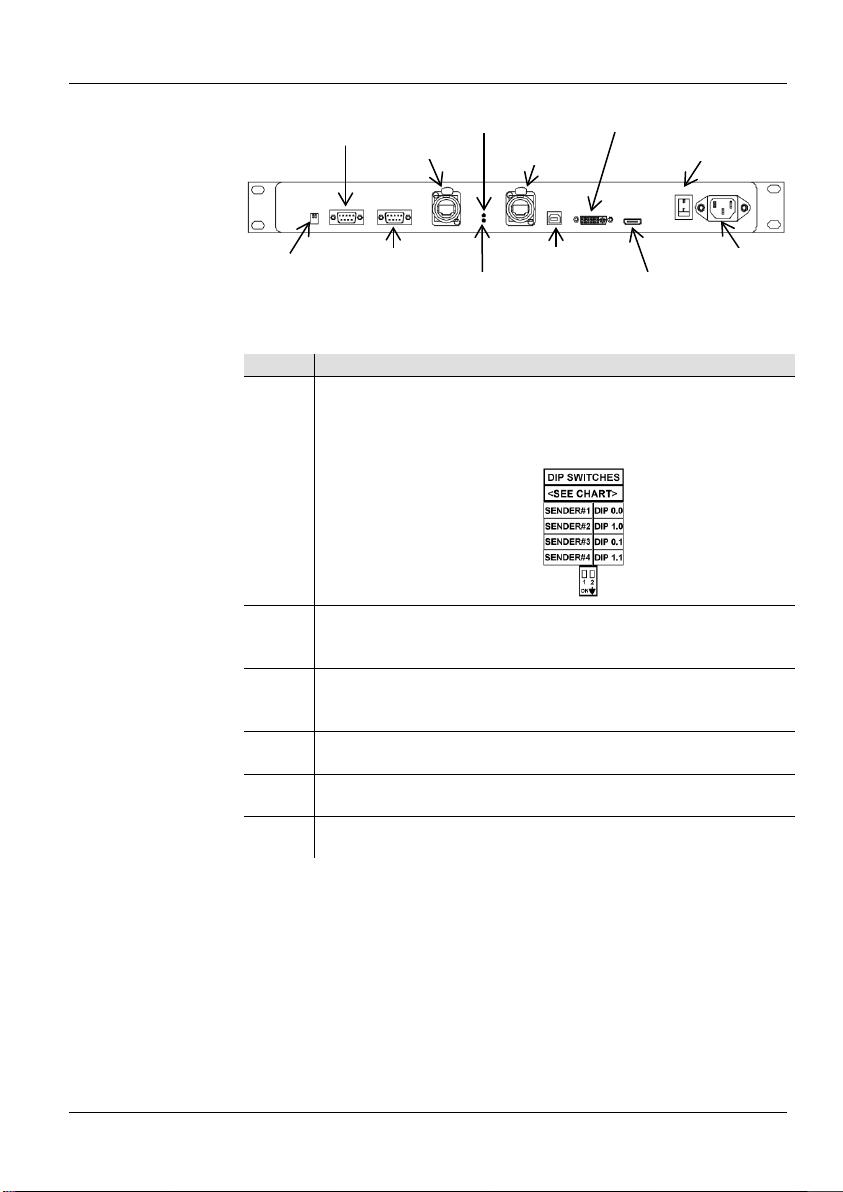

Vista del P
anel
Frontal
Rango
Descripción
1-16
Proporciona 16 variaciones de brillo
1-32
Proporciona 32 variaciones de brillo
1-64
Proporciona 64 variaciones de brillo
Control de brillo

VIP™ Driver GRR ES
10
Vista del P
anel
Posterior
Conexiones del
Panel Posterior
Desconecte la alimentación antes de conectar otro equipo al VIP™ Driver.
Número
Descripción
1
Conmutadores DIP - asigna la dirección hasta a 4 VIP™
Drivers. Identificará cada emisor de dirección VIP™ Driver
dentro de la aplicación de software LED Studio.
Nota: El VIP™ Driver es el emisor y los paneles son los
receptores.
2
Salida de enlace - se puede usar para conectar al siguiente VIP™
Driver. Utilice un cable serie Sub-D de 9 pines para la conexión
(incluido).
3
Entrada de enlace (no la use con la conexión nº 1) - conexión
desde el VIP™ Driver anterior. Utilice un cable serie Sub-D
de 9 pines para la conexión.
4
Salida Principal–U - es la señal de salida primaria etherCON®
que conecta con el primer VIP™ de una serie.
5
LED de señal de vídeo - el indicador parpadea en verde cuando
el VIP™ Driver recibe la señal de la conexión de vídeo.
6
LED de encendido -el indicador se enciende en rojo cuando el
VIP™ Driver está recibiendo alimentación.
2. Salida
Enlace
1. Conmutadores
DIP
3. Entrada
Enlace
4. Salida
Principal-U
5. LED señal
de vídeo
6. LED
Alimentación
7.Salida
Respaldo-D
8. Entrada Datos
USB
9. Entrada Vídeo
DVI-I
11. Interruptor
encendido
10. Entrada
vídeo HDMI
12. Entrada
alimentación

VIP™ Driver GRR ES
11
Conexiones del
Panel P
osterior
(cont.)
Número
Descripción
7
Salida de respaldo-D - es la salida de señal secundaria y se
puede configurar como respaldo o usarse para dar reproducción
de señal completa a 1280 X 1024 píxeles (cada Salida Principal-
Uy Salida de respaldo-D es 1280 x 512 píxeles).
8
Entrada de datos–USB - conecta con el software de contenido
para dar direcciones y calibración.
9
Entrada de vídeo DVI-I - conecta a una fuente de vídeo. La
señal DVI debe ser una señal de entrada directa. No puede usar
un adaptador analógico-a-digital.
10
Entrada de vídeo HDMI - conecta a una fuente de vídeo. La
señal HDMI debe ser una señal de entrada directa. No puede usar
un adaptador analógico-a-digital.
11
Interruptor de encendido - enciende/apaga la alimentación.
12
Entrada de alimentación - entrada IEC 100~240 VCA,
50/60 Hz.
LED Studio se suministra gratis con el VIP™ Driver. El VIP™ Driver
posibilita la reproducción de medios, configuración, asignación de
direcciones, y control remoto del encendido desde un Sistema VIP™
Media montado en rack. El VIP™ Driver tiene dos salidas de señal
etherCON® que se conectan a cualquier tipo de configuración de panel
VIP™.
La segunda salida de señal se puede configurar como respaldo. La
Salida de respaldo-D puede también proporcionar reproducción de
señal de la Salida principal-U a 1280 X 512 píxeles.

VIP™ Driver GRR ES
12
Montaje
Antes de montar este producto, lea las Notas de Seguridad del principio de esta
guía. El VIP™ Driver se puede montar en rack usando las orejas de montaje en
cada lado del panel frontal.
Diagrama
de Montaje
del Producto
Calcular el
N
úmero de
P
aneles por
VIP™ Driver
El VIP™ Driver proporciona dos conexiones de salida de señal: Salida
principal-U y Salida de respaldo-D
. El número de paneles que puede usar
diferirá según esté utilizando la conexión Salida principal-U
como la salida
principal y la conexión Salida de respaldo-D
como respaldo, o si está usando
ambas juntas como salidas para aumentar la resolución de la pantalla.
La resolución predeterminada para el Video Wall VIP™ es 1280 x 1024. A
continuación se muestra el cálculo y diagrama para determinar el número de
paneles que admite un VIP™ Driver para cada escenario.
Se usará el MVP™ 18 para cada escenario. El pane
l tiene
32 x 32 píxeles en total.
Consulte el Manual de Usuario de Primeros Pasos de la Serie MVP™/PVP™
para los píxeles y otra información del panel.
Usar la Salida
Principal-
U y
la Salida de
Respaldo-D J
untas
como Salida P
rimaria
Usando la relación de píxeles del panel (o paneles), calcule el número de
paneles de la forma siguiente:
MVP 18 (32 x 32): 1280/32 = 40 paneles
1024/32 = 32 paneles
El VIP™ Driver admite un Video Wall usando MVP™ 18, esto es,
40 x 32 paneles, o 1.280 paneles en total. Vea el ejemplo siguiente:
1-unidad de rack
Video Wall usando
paneles MVP™18
1280 = 40 paneles
1024 = 32 paneles

VIP™ Driver GRR ES
13
Conexión de
Respaldo
El VIP™ Driver proporciona dos conexiones de salida de señal: Salida
principal-U y Salida de respaldo-D. Si la Salida principal-U
está rota, la
Salida de respaldo-D entrará automáticamente si se está usando la conexión.
Conecte el Distribuidor de Señal del VIP™ entre los paneles y la conexión
Salida principal-U.
Nota: La función de Autoenlace en el software de asignación de direcciones
se debe deshabilitar para que la conexión Salida de respaldo-
D funcione
adecuadamente.
Ajustar
Manualmente
el Brillo
El panel frontal le ofrece la posibilidad de ajustar el brillo de sus paneles de
vídeo. De forma predeterminada, el brillo definido en LED Studio es 1-
16.
Puede editar el rango de brillo en LED Studio y luego ajustarlo manualmente en
el panel. Use los botones <Up> y <Down> (Arriba y Abajo)
del panel frontal
para ajustar el brillo, dejando sin e
fecto el ajuste de brillo definido en LED
Studio. El valor de brillo aparecerá en la pantalla LED.
Consulte el Manual de Usuario de LED Studio para más información e
instrucciones.
Sistema Video Wall MVP™
Sistema Video Wall a
conexión de respaldo-D
Conexión principal-U
a Sistema Video Wall
Pantalla
LED
Abajo
Arriba

VIP™ Driver MR FR
14
À Propos de ce
Manuel
Le Manuel de Référence VIP™ Driver (MR) reprend des informations de base
sur ce produit notamment en matière de connexions, montage, options de menu
et informations d'installation. Téléchargez
le manuel d'utilisation sur
www.chauvetprofessional.com pour de plus amples informations.
Clause de Non-
Responsabilité
•Les informations et caractéristiques contenues dans ce manuel sont
sujettes à changement sans préavis.
•Il est impératif que vous lisiez TOUTES les clauses de non-
responsabilité ainsi que les consignes de sécurité reprises dans ce
manuel, ainsi que celles du manuel d'utilisation de cet appareil, avant
installation, mise en marche et maintenance de celui-ci.
•Veuillez consulter tous les codes et règlements locaux en matière
d'installation adéquate pour ce produit.
Consignes de
Sécurité
•N’ouvrez PAS cet appareil. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.
•Montez toujours ce produit dans en endroit bien ventilé, à au moins,
20 pouces (50 cm) des surfaces adjacentes.
•Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du
produit lorsque celui-ci fonctionne.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce
produit en hauteur.
•N’utilisez PAS cet appareil en extérieur ou tout autre endroit où de la
poussière, une chaleur excessive, de l'eau ou de l'humidité pour en
affecter le fonctionnement.(IP20)
•N’utilisez PAS cet appareil si le boîtier ou les câbles vous semblent
endommagés.
•N'utilisez pas ce produit à proximité d'aimants, de téléviseurs ou de
transformateurs.
•Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à
la terre.
•Aucun dommage résultant de modifications effectutées par vos soins
ne sera couvert par la garantie. CHAUVET® n'acceptera aucune
responsabilité en cas de dommage résultant de modifications non
autorisées ou de la non-observation des consignes et instructions de
sécurité reprises dans ce manuel.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•La température ambiante maximale supportée par cet appareil est de
104 °F (40 °C). Ne le faites pas fonctionner à des températures plus
élevées.
Contact
En dehors des États-Unis, du Royaume-Uni, l’Irlande et du Mexique, contactez
votre fournisseur si vous avez besoin d'assistance ou de retourner votre produit.
Consultez le site www.chauvetprofessional.com pour trouver nos coordonnées.
Ce Qui est
Inclus
•VIP™ Driver
•Un cordon d’alimentation
•Câble USB
•Câble RS-232 à 9 broches
•Une fiche de garantie
•Un manuel de référence

VIP™ Driver MR FR
15
Description de
l'Appareil
Le VIP™ Driver est nécessaire au bon fonctionnement du système vidéo mural
MVP™/PVP™
de CHAUVET®. Ce pilote propose une interface entre une
source vidéo DVI/HDMI et tous les composants du système vidéo
MVP™/PVP™ au moyen de l'application logicielle LED Studio incluse.
Le panneau avant permet la commande manuelle de la luminosité du mur vid
éo,
proposant trois niveaux de luminosité.
Alimentation
CA
Ce produit est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Prise CA
Connexion
Câble (États-Unis)
Câble (Europe)
Couleur de la Vis
Conducteur CA
Noir
Marron
Jaune/Cuivré
Neutre CA
Blanc
Bleu
Argenté
Terre CA
Vert/Jaune
Vert/Jaune
Vert
Lancer le VIP™
Driver
Branchez l'unité. Une fois cela fait, appuyez sur l'interrupteur d'alimentation et
positionnez-le sur ON.
Entrée/Sortie
Vidéo
Source Vidéo
(Entrée) Sortie Vidéo
Fréquence de
Rafraîchissement
de l'Affichage
Fréquence de
Rafraîchissement
Vidéo
DVI-I ou HDMI 2 Neutrik®
etherCON® 2 000 Hz
(sans scintillement)
60 Hz
La longueur maximale du câble Neutrik® etherCON® entre le VIP™
Driver et le premier panneau vidéo ou le VIP™ Signal Distributor
(répartiteur de signaux) ne doit pas dépasser 100 mètres.
Vue du P
anneau
Avant
Plage
Description
1-16
Propose 16 niveaux de luminosité
1-32
Propose 32 niveaux de luminosité
1-64
Propose 64 niveaux de luminosité
Commande de la
luminosité

VIP™ Driver MR FR
16
Vue du P
anneau
Arrière
Connexions du
Panneau Arrière
Mettez hors tension avant de procéder au raccordement de tout autre
équipement avec le VIP™ Driver.
Numéro
Description
1
Commutateurs DIP : assignation d'adresse pour jusqu'à 4 pilotes
VIP™. Vous identifierez chaque adresse de transmetteur de
VIP™ Driver depuis l'application logicielle LED Studio.
À noter : Le VIP™ Driver est le transmetteur et les panneaux les
récepteurs.
2
Sortie de raccordement : peut être utilisée pour raccorder le
VIP™ Driver suivant. Utilisez un câble série D-Sub à 9 broches
pour connexions (inclus).
3
Entrée de raccordement (ne pas utiliser s'il s'agit de la 1re
unité) : connexion avec le VIP™ Driver précédent. Utilisez un
câble série D-Sub à 9 broches pour connexions.
4
Sortie U-Main : est la première sortie de signal etherCON® pour
raccord au premier VIP™ dans un raccordement en série.
5
LED de signal vidéo : le voyant clignote en vert quand le signal
de connexion vidéo est reçu par le VIP™ Driver.
6
LED d'alimentation : le voyant est rouge quand le VIP™ Driver
est sous tension.
7.Sortie
D-Backup
2. Sortie de
raccordement
1. Commutateurs
DIP
3. Entrée de
raccordement
4. Sortie
U-Main
5. LED du
signal vidéo
6. LED
d'alimentation
8. Entrée de
données USB
9. Entrée vidéo
DVI-I
11. Interrupteur
d'alimentation
10. Entrée vidéo
HDMI
12. Entrée
d'alimentation

VIP™ Driver MR FR
17
Connexions du
Panneau A
rrière
(suite)
Numéro
Description
7
Sortie D-Backup : est la deuxième sortie de signal, et peut être
configurée comme sauvegarde ou utilisée pour une reproduction
de signal complète à 1280 x 1024 pixels (chaque sortie U-Main
et sortie D-Backup fait 1280 x 512 pixels)
8
Entrée de données USB : se connecte au logiciel de contenu
pour l'étalonnage et la configuration d'adresse.
9
Entrée vidéo DVI-I : se connecte à une source vidéo. Le signal
DVI doit être une entrée de signal numérique directe. Vous ne
pouvez pas utiliser d’adaptateur analogue-numérique.
10
Entrée vidéo HDMI : se connecte à une source vidéo. Le signal
HDMIdoit être une entrée de signal numérique directe. Vous ne
pouvez pas utiliser d’adaptateur analogue-numérique.
11
Interrupteur d'alimentation : mise sous et hors tension
12
Entrée d'alimentation : entrée CEI 100 à 240 VCA, 50/60 Hz
LED Studio est proposé gratuitement avec le VIP™ Driver. Le VIP™
Driver permet la lecture, la configuration et la définition des adresses du
média et la commande à distance d'un système média VIP™ monté en
rack. Le VIP™ Driver comprend deux sorties de signal etherCON® qui
se connectent à tout type de configuration de panneau VIP™.
La deuxième sortie de signal peut être configurée comme sauvegarde.
La
sortie D-Backup peut également être utilisée pour la reproduction de
signal de la sortie U-Main à 1280 x 512 pixels.

VIP™ Driver MR FR
18
Installation
Avant de monter cet appareil, veuillez lire les consignes de sécurité reprises en
début de ce guide. Le VIP™ Driver peut être monté en rack en utilisant les
équerres de montage en rack sur chaque côté du panneau avant.
Schéma de
M
ontage
de l'Appareil
Calculer le
N
ombre de
P
anneaux par
Pilote VIP™
Le VIP™ Driver comporte deux connexions pour sortie de signal :
Sortie U-Main Out et Sortie D-Backup
. Le nombre de panneaux que vous
pouvez utiliser sera différent selon que vous utilisez une connexion de sortie U-
Main
comme sortie principale et une connexion de
sortie D-Backup comme sauvegarde ou les deux ensemble comme sorties pour
augmenter la résolution de l'écran.
La résolution par défaut pour le mur vidéo VIP™ est 1280 x 1024. Ci-
après
vous trouverez le calcul et le diagramme permettant de déterminer le nombre de
panneaux que chaque VIP™ Driver peut prendre en charge selon chaque cas.
Le MVP™ 18 s
era utilisé quelle que soit l'installation. Le panneau comprend
32 x 32 pixels.
Consultez le manuel d'utilisation de démarrage des séries MVP™/PVP™ pour
toute information relative aux pixels et autres panneaux.
Utiliser Ensemble les
Sorties U-
Main
et
D-Backup C
omme
Sorties P
rincipales
Utilisez le taux de pixels du ou des panneaux pour calculer le nombre de
panneau comme suit :
MVP™18 (32 x 32) : 1 280/32 = 40 panneaux
1 024/32 = 32 panneaux
Le VIP™ Driver peut prendre en charge un mur vidéo grâc
e au MVP™ 18
composé de 40 x 32 panneaux, soit 1 280 panneaux au total.
Suivez l'exemple
suivant :
Montage en rack
d'une unité
Mur vidéo utilisant
18 panneaux
MVP™MVP™
1 280 = 40 panneaux
1 024 = 32
panneaux

VIP™ Driver MR FR
19
Connexion Backup
Le VIP™ Driver comporte deux connexions pour sortie de signal : Sortie U-
Main Out et Sortie D-Backup. Si la connexion de sortie U-Main
est
interrompue, la sortie D-Backup
prendra automatiquement le relais si la
connexion est utilisée. Connectez le distribu
teur de signal VIP™ entre les
panneaux et la connexion de sortie U-Main.
La fonction de raccordement automatique dans le logiciel de définition
d'adresse doit être désactivée pour que la connexion avec la sortie
D-Backup fonctionne correctement.
Réglage
Manuel
de la
Luminosité
Le panneau avant vous permet de régler la luminosité de vos panneaux vidéo.
Par défaut, la luminosité définie grâce à LED Studio est comprise entre 1-
16.
Vous pouvez modifier la plage de luminosité dans LED Studio puis la régler
manuellement sur le panneau. Utilisez les boutons <Up> et <Down>
sur le
panneau avant pour définir manuellement les paramètres de luminosité
configurés depuis LED Studio. La valeur de luminosité sera affichée sur l'écran
LED.
Consultez le manuel d'utilisation du LED Studio pour de plus amples
renseignements et instructions.
Système mural de vidéo MVP™
Connexion du système
mural de vidéo à la D-
Backup
Connexion du
système mural de
vidéo à U-Main
Down
Up
Écran LED

VIP™ Driver QRG Multi-Language
Contact Us
WORLD HEADQUARTERS - CHAUVET®
General Information
Address: 5200 NW 108th Avenue
Sunrise, FL 33351
Voice: [phone]
Fax: [phone]
Toll free: [phone]
Technical Support
Voice: [phone] (Press 4)
Fax: [phone]
Email: [e-mail]
World Wide Web
www.chauvetlighting.com
UNITED KINGDOM AND IRELAND - CHAUVET® Europe Ltd.
General Information
Address: Unit 1C
Brookhill Road Industrial Estate
Pinxton, Nottingham, UK
NG16 6NT
Voice: [phone]
Fax: [phone]
Technical Support
Email: [e-mail]
World Wide Web
www.chauvetlighting.co.uk
MEXICO - CHAUVET® Mexico
General Information
Address: Av. Santa Ana 30
Parque Industrial Lerma
Lerma, Mexico C.P. 52000
Voice: [phone]
Technical Support
Email: [e-mail]
World Wide Web
www.chauvet.com.mx
Outside the U.S., United Kingdom, Ireland, or Mexico, contact your dealer. Follow
their instructions to request support or to return a product. Visit our website for
contact details.
VIP™ Driver QRG – Rev. 2ML
© Copyright 2014 CHAUVET®
All rights reserved.
Printed in the P. R. C.
