Citysports CS08 User manual

BikeBike
Exercise Bike—CS08
User’s Manual

1 EN...........................2-9
2 DE...........................11-18
3 ES...........................20-27
5 NL...........................38-45
6 FR...........................47-54
4 IT.............................29-36

Content
1. Warning.................................................................2
2. Spare Parts Diagram.............................................3
3. Installation Instruction............................................4-6
4. Computer...............................................................7-8
5. Maintenance & Troubleshooting............................8-9

1. Warning
Before you use the bike, please read the instructions care-
fully to ensure that you receive the correct information of
usage, including the free spare parts we provided for you.
This bike is for home use and not belong to commercial use,
the max loading is 120kg.
Please use it in strict accordance with the instruction.
Please carefully check the machine before first use and check
it according to the principle of installation every 1 to 2 months.
Please try to keep the machine in normal use and use the origi-
nal accessories.
If it does not work well, please contact the dealer and
agency.
Please keep the machine out of the corrosive cleaner.
Please use it after the correct installation and careful inspec-
tion.
Please adjusted the parts to their maximum level before in-
stallation.
This product is for adults. If children want to use, please
make sure they have a guardian with them.
Please don’t do dangerous action and move on this product.
Please use this product under the guidance of doctors or
fitness specialists, it will have a very good effect.
Please make reasonable plans before using the product and
use it in strict accordance with the requirements.
The resistance of this product is adjustable. Please select the
appropriate resistance.
Please carefully check all the bolts and screw parts to ensure
your safety before use.
During exercise, make sure to put the feet into pedal covers.
Do not stop immediately during fast rotation, please brake quick-
ly to avoid accidents.
-2-
EN

2. Spare Parts Description
1/2/3/4/5.Tool 6. Wiring harness 7.Pedal
8. handle cover 9. monitor 10. handle bar
11. flywheel 12.ball head pin 13.armrest seat
14. brake 15. cup holder 16. saddle
17. hex nut 18. frame seat tube 19. crank
20. front foot tube 21. rear foot tube
-3-
EN

3. Installation Instruction

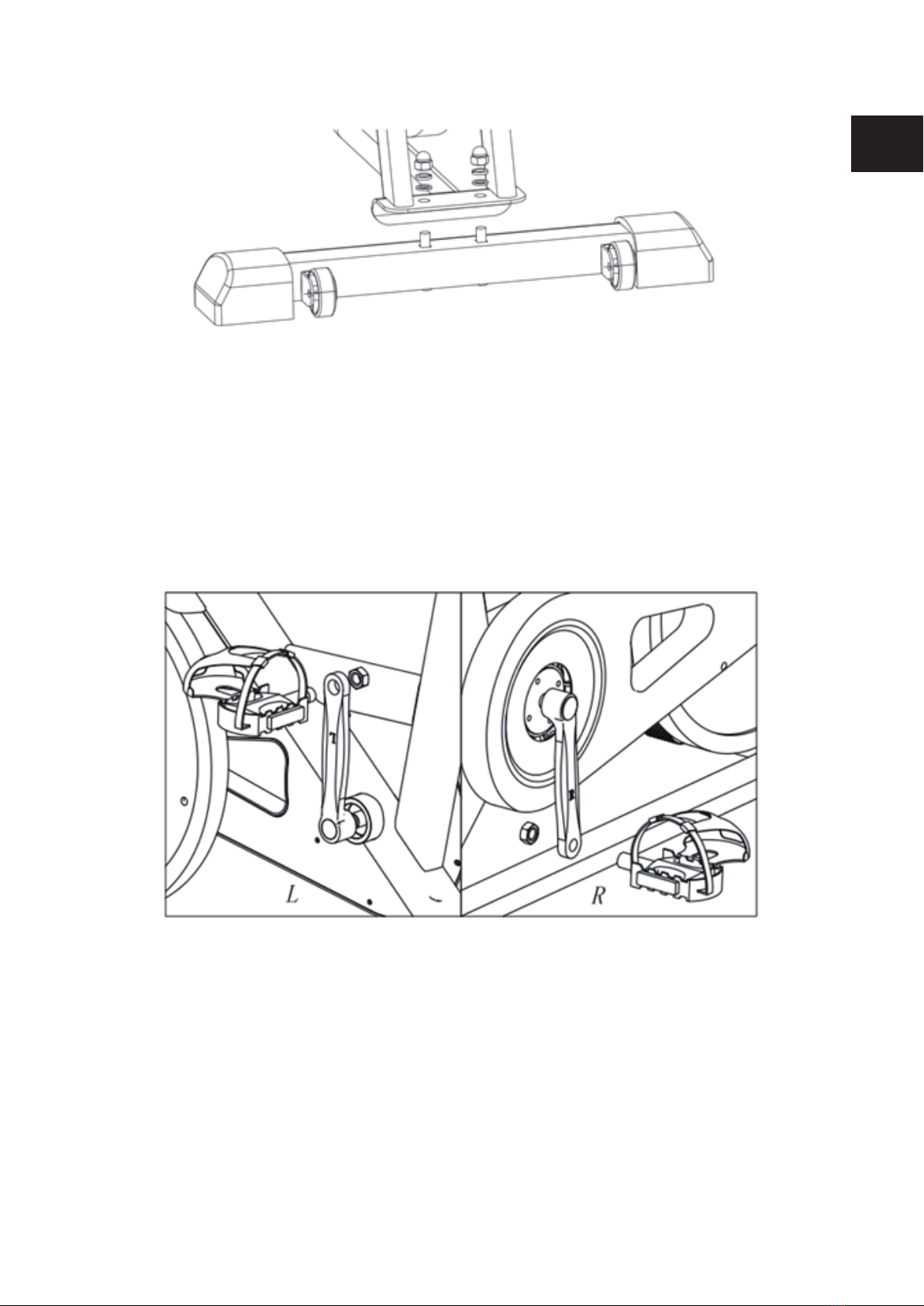

1) Connect the front tube with the frame, and install the plain
washer 8, washer 8 to the bolts and put on the cover-shaped
screws. And use open spanner to fasten them. Installation of
back tube is the same.
Note: Please adjust the black feet strap to make it balance if it is
not stable.
2) The feet straps are marked with L and R. Please drop 2
red screws locking liquid in R strap and fasten it with right
threaded hole by using our spanner. And drop 2 red screws
locking liquid in L strap and fasten it with left threaded hole.
(Note: L and R are marked in crank as well. Please install them
accordingly otherwise it will damage the products. And please
fasten the feet strap, or it will fall down after long usage.)
-4-
EN

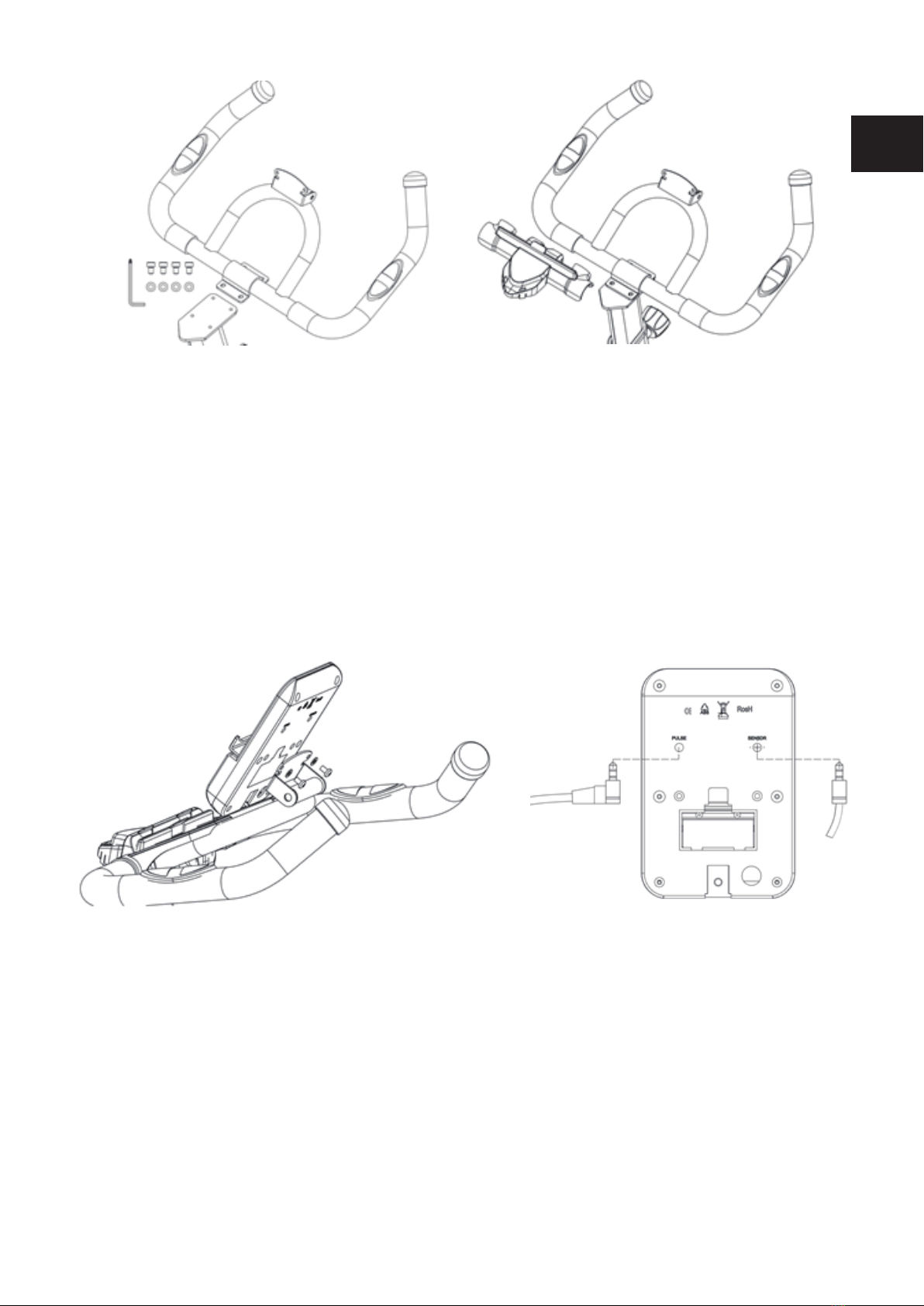

3) Take out the handle and then put four holes of handle into
screwed hole,next put washer and through Cylinder head
screw, then support by screws one by one.
Take out the armrest cover, as shown on the right. Press the
cover lightly and the clasp on the armrest will be automatically
fastened.
4) Install the Monitor (first remove the screw gasket of the elec-
tronic watch)
Align the hole of the Monitor with the hole of the fixed piece of the
Monitor, then take the screw to align the hole. Use tools and then
fix the Monitor. Insert the wire into the Monitor.
-5-
EN

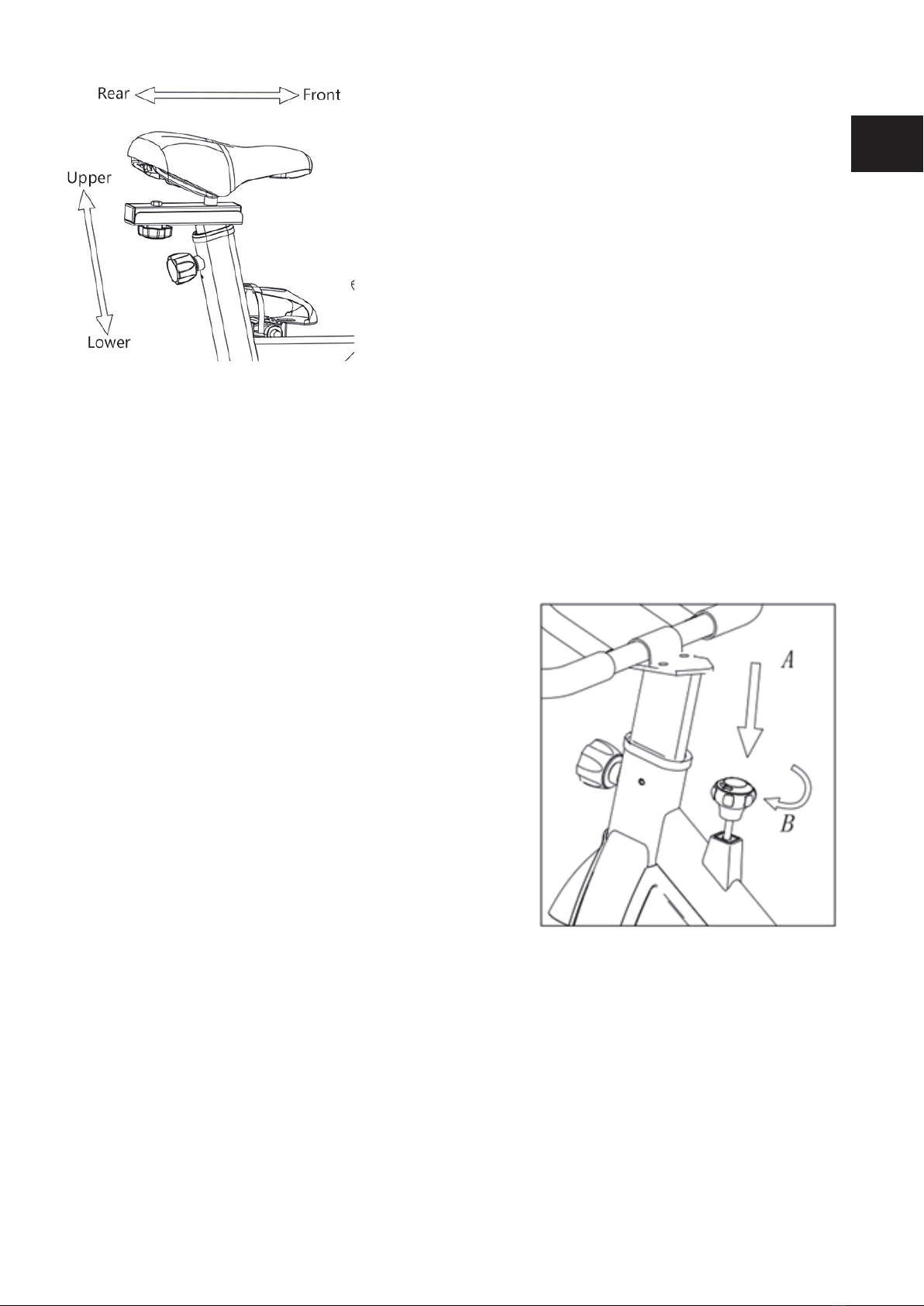

5) 1.To adjust the height of seat,
please rotate knob to the left then
loose the knob as B and adjust the
cushion by up and down to appropri-
ate height. Loose the knob to make it
through the hole of saddle support
then just lock it please (same as
adjust the height of handle)
2.To adjust the front and back of seat, please loosen the bolt as
A, You can adjust the cushion seat back and forward by loosing
the plum-hex bolts to a comfortable situation. Then just lock it
please.)
6) Rotate the brake knob clockwise to
increase the resistance and rotate the
brake knob anticlockwise to decrease
the resistance. Press down the brake-
knob for emergency stop.
-6-
EN

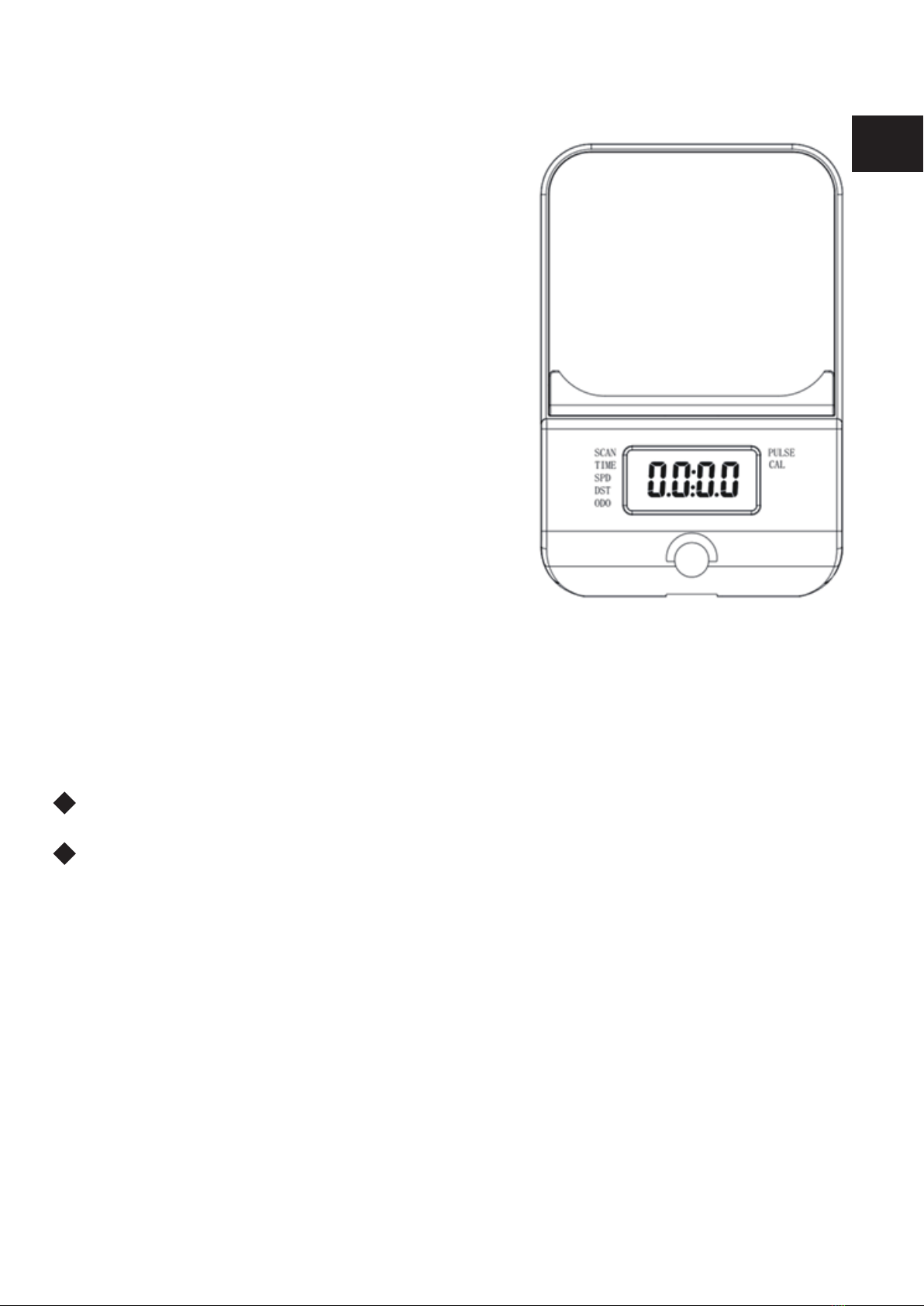

4. Computer
SPECIFICATIONS：
TIME.............................................00:00-99.59
SPEED.........................................0:0-99.9 ML/H
DISTANCE.................................. 0:00-99.99ML
ODOMETER*(IFHAVE)................0-9999ML
PULSE*(IFHAVE).........................40-240BPM
CALORIES...................................0.0-999.9KCAL
KEYFUNCTIONS：
MODE:This key lets you to select and lock on to
a particular
function you want.
OPERATION PROCEDURES：
1.AUTO ON/OFF
The system turns on when any key is pressed or when
it receives an signal input from the speed sensor
The system turns off automatically when the sensor has no signal input or no key
are pressed for Approx. 4 minutes.
2.RESET
The unit can be reset by either changing battery or
pressing the mode key for 3 seconds.
3.MODE
To choose SCAN or LOCK if you do not want the scan moed,press the MOOD key
when the pointer on the function you want which begins blinking.
4.FUNCTIONS
TIME Press the MODE key until thepointeradvance
toTIME.The total working time will be shown.
-7-
EN

SPEED Press the MODE key until the pointer advance
to SPEED.The total working time will be shown.
DISTANCE Press the MODE key until the pointer advances to
DISTANCE.The distance or each workout will be displayed.
ODOMETER Press the MODE key until the pointer advances
*(IF HAVE) to ODOM ETER. The total accumulated distance.
will be shown
PULSE Press the MODE key until the pointer advance
*(IF HAVE) to PULSE.User’s current heart rate wil be displayed in
beats per minute. Place the palms of your hands on both of the. Contact pads(or
put ear-clip to ear),and wait for 30 seeonds for the most accurate reading
CALORIES Press the MODE key until the pointer advance
to CALORIES.The calories burned will be displayed
SCAN Automatic display of the following functions in the
order shown:TIME-SPEED-DISTANCE- RULSE(if have)-CALORIES(repeat).
BATTERY This monitor uses one or two (if have PULEE function)
batteries.if improper display on monitor,please reinstall the batteries to have a good
result.
5. Maintenance & Troubleshooting
5.1). Maintenance
5.1.1). Cleaning
Use soft cloth to wipe the dust on the bike. Don’t use abrader or scrubbing to clean
plastic parts. Wipe the sweat after use.
5.1.2). Maintenance
Please avoid direct sunlight, especially the electronic watch which is very vulnerable.
Every week, please check all the bolts and screws to see if they are loose and keep
them fastened. Please keep the bike in clean and dry environment and be away from
children.
-8-
EN

5.2). Troubleshooting
5.2.1). To solve the waggling problem of bike, please move and
rotate the pedals until it is stable.
5.2.2). If screen of the electronic watch does not display any-
thing, please check whether cables in armrest and digital are
connected correctly; whether the battery is installed correctly. If
it is out of battery, please replace the battery.
5.2.3). If it does not replay the heartbeat rate or replay it abnor-
mally, please check whether the cable in armrest is connected
correctly. Please make sure you hold the armrest sensors;
please do not grasp the sensors too tight. (suitable for model
with pluse function)
5.2.4). If there is abnormal sound during usage, Please check if
the bolts are loose and ensure the bolts are tightened.
-9-
EN

Inhalt
1. Haftungsausschluss..............................................11
2. Ersatzteil-Diagramm.............................................12
3. Installationsanweisungen.....................................13-15
4. Computer.............................................................16-17
5. Wartung und Fehlerbehebung.............................17-18

1. Haftungsausschluss
Bevor Sie das Fahrrad benutzen, lesen Sie bitte die Bedi-
enungsanleitung sorgfältig durch, um sicherzustellen,
dass Sie die richtigen Betriebsinformationen erhalten, ein-
schließlich der kostenlosen Ersatzteile, die wir Ihnen zur
Verfügung gestellt haben.
Dieses Fahrrad ist für den häuslichen und nicht für den gewerblichen
Gebrauch bestimmt, die maximale Zuladung beträgt 120 kg.
Bitte verwenden Sie es streng nach den Anweisungen.
Bitte prüfen Sie die Maschine vor der ersten Inbetriebnahme sorg-
fältig und kontrollieren Sie sie nach dem Installationsprinzip alle 1-2
Monate. Bitte versuchen Sie, das Gerät im normalen Gebrauch zu
halten und verwenden Sie Originalzubehör.
Wenn dies nicht richtig funktioniert, wenden Sie sich bitte an den
Händler und die Agentur.
Bitte halten Sie die Maschine von korrosiven Reinigungsmittelnfern.
Bitte verwenden Sie nach ordnungsgemäßer Installation und sorg-
fältiger Prüfung.
Bitte stellen Sie die Teile vor dem Einbau auf ihr maximales Niveau
ein.
Dieses Produkt ist für Erwachsene bestimmt. Wenn die Kinder
nutzen wollen, stellen Sie bitte sicher, dass sie einen Tutor dabei
haben.
Bitte ergreifen Sie keine gefährlichen Maßnahmen und wechseln
Sie zu diesem Produkt.
Bitte verwenden Sie dieses Produkt unter der Anleitung von Ärzten
oder Fitnessspezialisten, es wird eine sehr gute Wirkung haben.
Bitte machen Sie vernünftige Pläne, bevor Sie das Produkt verwen-
den, und verwenden Sie es in strikter Übereinstimmung mit den An-
forderungen.
Der Widerstand dieses Produkts ist einstellbar. Bitte wählen Sie den
entsprechenden Widerstand aus.
Bitte überprüfen Sie alle Bolzen und Schraubenteile vor der Ver-
wendung sorgfältig auf ihre Sicherheit.
Achten Sie beim Training darauf, dass Sie Ihre Füße in die Pedalab-
deckungen stellen. Halten Sie nicht sofort an, wenn Sie schnell abbie-
gen, bremsen Sie bitte schnell, um Unfälle zu vermeiden.
-11-
DE

2. Beschreibung der Ersatzteile
1/2/3/4/5.Werkzeug 6. Kabelbaum 7.Fußpedal
8. Griffabdeckung 9. 10. Lenker
11. Schwungrad 12.Kugelbolzen
13.Armlehnensitz 14. Bremse 15. Sauggreiferträger
16. Sattel 17. Sechskantmutter
18. Rahmen-Sitzrohr 19. Kurbel
20. Vorderes Fußrohr 21. Hinteres Fußrohr
-12-
DE
Anzeigebildschirm

3. Installationsanweisungen
1) Verbinden Sie das vordere Rohr mit dem Rahmen, montie-
ren Sie die flache Unterlegscheibe 8, die Unterlegscheibe 8 auf
den Bolzen und bringen Sie die Deckelschrauben an. Und be-
nutzen Sie einen offenen Schraubenschlüssel, um sie zu
sichern. Die Installation des hinteren Rohrs ist die gleiche.
Hinweis: Bitte stellen Sie das schwarze Fußband ein, um es
auszubalancieren, wenn es nicht stabil ist.
2) Die Fussriemen sind mit L und R gekennzeichnet. Bitte
geben Sie 2 rote Schrauben mit Sperrflüssigkeit in den Riemen
R und fixieren Sie ihn mit unserem Schraubenschlüssel im
rechten Gewindeloch. Und geben Sie 2 rote Schrauben mit Si-
cherungsflüssigkeit in den L-Bügel und fixieren Sie ihn mit dem
linken Gewindeloch.
(Anmerkung: L und R sind auch auf der Handkurbel markiert.
Bitte installieren Sie diese entsprechend, sonst werden die Pro-
dukte beschädigt. Und bitte befestigen Sie den Fußriemen,
sonst fällt er nach langem Gebrauch ab).
-13-
DE

3) Entfernen Sie den Griff, setzen Sie dann vier Löcher des
Griffs in das Schraubenloch, setzen Sie dann die Unter-
legscheibe und die Zylinderschraube ein und stützen Sie die
Schrauben eine nach der anderen ab.
Entfernen Sie den Armlehnenbezug wie rechts abgebildet.
Drücken Sie leicht auf die Abdeckung und die Armlehnenklam-
mer schließt sich automatisch.
4) Installieren Sie den Monitor (entfernen Sie zuerst die Ver-
schraubung der elektronischen Uhr).
Richten Sie das Loch des Monitors mit dem Loch des festen Teils
des Monitors aus und nehmen Sie dann die Schraube, um das
Loch auszurichten. Verwenden Sie Werkzeuge und reparieren Sie
dann den Monitor. Führen Sie den Draht in den Monitor ein.
-14-
DE

5) 1.Um die Sitzhöhe einzustellen,
drehen Sie den Knopf nach links,
lösen Sie dann den Knopf B und stel-
len Sie das Kissen nach oben und
unten auf die entsprechende Höhe
ein. Lösen Sie den Knopf, um ihn
durch das Loch in der Sitzhalterung
zu führen, und verriegeln Sie ihn
dann bitte (wie bei der Einstellung der
Griffhöhe).
2.Um die Vorder- und Rückseite des Sitzes zu verstellen, lösen
Sie bitte die A-Schraube, Sie können das Sitzkissen durch
Lösen der Sechskantschrauben für eine bequeme Position vor
und zurück verstellen. Dann schließen Sie es bitte ab).
6) Drehen Sie den Stoppknopf im Uhr-
zeigersinn, um den Widerstand zu er-
höhen, und drehen Sie den Stop-
pknopf gegen den Uhrzeigersinn, um
den Widerstand zu verringern. Drück-
en Sie die Stopptaste für den Not-
stopp.
-15-
DE

4. ÜBUNGSCOMPUTER
EIGENSCHAFTEN：
STUNDE........................................00:00-99.59
GESCHWINDIGKEIT.....................0:0-99.9 ML/H
ENTFERNUNG............................. 0:00-99.99ML
ODOMETER * (IFHAVE)................0-9999ML
PULS * (IFHAVE)...........................40-240BPM
KALORIEN ..................................0.0-999.9KCAL
SCHLÜSSELFUNKTIONEN：
MODUS: Mit dieser Taste können Sie eine Funk-
tion auswählen und sperren Funktion, die Sie
wünschen.
ARBEITSVERFAHREN：
1. AUTO EIN / AUS
Das System schaltet sich ein, wenn Sie eine Taste drücken oder
es empfängt ein vom Geschwindigkeitssensor eingegebenes Signal
Das System schaltet sich automatisch ab, wenn der Sensor
hat keinen Signaleingang oder es werden ca. 4 Minuten lang keine Tasten gedrückt.
2.RÜCKSETZEN
Das Fahrrad kann durch Auswechseln der Batterie oder durch Drücken der Modu-
staste für 3 Sekunden.
3. MODUS
Um SCAN oder LOCK zu wählen, wenn Sie den Scan-Modus nicht wünschen,
drücken Sie die MODE-Taste, wenn der gewünschte Funktionszeiger zu blinken
beginnt.
4.FUNKTIONEN
ZEIT Drücken Sie die MODUS-Taste, bis der Zeiger auf ZEIT vorrückt. Die
Gesamtarbeitszeit wird angezeigt.
-16-
DE

GESCHWINDIGKEIT Drücken Sie die Taste MODUS, bis der Zeiger auf
GESCHWINDIGKEIT springt. Die Gesamtarbeitsgeschwindigkeit wird angezeigt.
DISTANZ Drücken Sie die MODUS-Taste, bis der Zeiger vorrückt
DISTANZ Die Distanz oder jedes Training wird angezeigt.
KILOMETERZÄHLER Drücken Sie die MODE-Taste, bis sich der Zeiger vor-
wärts bewegt.
* (WENN HABEN) zu ODOM ETER. Die akkumulierte Gesamtdistanz wird
angezeigt.
IMPULS Drücken Sie die MODE-Taste, bis sich der Zeiger vor-
wärts bewegt.
* Die aktuelle Herzfrequenz des Benutzers wird in Schlägen pro Minute angezeigt.
Legen Sie Ihre Handflächen auf die beiden
Bringen Sie die Elektroden in Kontakt (oder setzen Sie den Ohrclip auf das Ohr)
und warten Sie 30 Sekunden, um die genaueste Messung zu erhalten.
KALORIEN Drücken Sie die MODUS-Taste, bis der Zeiger auf
KALORIEN Der Kalorienverbrauch wird angezeigt.
SCAN Automatische Anzeige der folgenden Funktionen in der
angegebenen Reihenfolge: ZEITGESCHWINDIGKEITS-DISTANZ-IMPULS (falls
vorhanden) -KALORIEN (wiederholen).
BATTERIE Dieser Monitor verwendet eine oder zwei Batterien
(wenn er über eine IMPULS-Funktion verfügt).
Setzen Sie die Batterien wieder ein, um ein gutes Ergebnis zu erzielen.
5. Wartung und Fehlerbehebung
5.1). Interview
5.1.1). Reinigung
Wischen Sie den Staub mit einem weichen Tuch vom Fahrrad ab. Verwenden Sie zur
Reinigung von Kunststoffteilen keine Scheuermittel oder Reiben. Wischen Sie den
Schweiß nach der Anwendung ab.
5.1.2). Wartung
Bitte vermeiden Sie direkte Sonneneinstrahlung, insbesondere die elektronische Uhr,
die sehr empfindlich ist. Bitte überprüfen Sie jede Woche alle Bolzen und Schrauben
auf Lockerheit und halten Sie sie fest. Bitte bewahren Sie das Fahrrad in einer sau-
beren und trockenen Umgebung und außerhalb der Reichweite von Kindern auf.
-17-
DE

5.2). Fehlerbehebung
5.2.1). Um das Problem des Schaukelns des Fahrrads zu lösen,
bewegen und drehen Sie bitte die Pedale, bis es stabil ist.
5.2.2). Wenn das Display der elektronischen Uhr nichts anzeigt,
prüfen Sie bitte, ob die Kabel in der Armlehne und das Digitald-
isplay richtig angeschlossen sind; ob die Batterie richtig einge-
setzt ist. Wenn keine Batterie vorhanden ist, ersetzen Sie bitte
die Batterie.
5.2.3). Wenn die Herzfrequenz nicht oder nicht normal wie-
dergegeben wird, überprüfen Sie bitte, ob das Kabel in der Arm-
lehne korrekt angeschlossen ist. Achten Sie darauf, die Sen-
soren an der Armlehne festzuhalten; ziehen Sie die Sensoren
nicht zu fest an. (geeignet für Modell mit Klappfunktion)
5.2.4). Wenn während des Gebrauchs ein abnormales Geräus-
ch zu hören ist, prüfen Sie bitte, ob die Schrauben locker sind,
und vergewissern Sie sich, dass die Schrauben angezogen
sind.
-18-
DE
