Clas Ohlson TA820037 User manual

EnglishSvenskaNorskSuomiDeutsch
Trolley Jack
Garagedomkraft
Garasjejekk
Hallitunkki
Wagenheber
Art.no Model
41-2001 TA820037 Ver. 20190509

2

3
English
Trolley Jack
Art.no 41-2001 Model TA820037
Please read theentire instruction manual before using theproduct and then save it for future
reference. We reserve theright for any errors in text or images and any necessary changes
made to technical data. In theevent of technical problems or other queries, please contact our
Customer Services (see address details on theback).
Safety
• Make sure that you have read and understood theentire instruction manual before using
theproduct. Do not use theproduct if you are at all unsure how it works.
• Theproduct is only intended for normal domestic use and only in themanner described in
this instruction manual.
• Theproduct is only intended for lifting vehicles; do not attempt to lift anything else.
• Make sure that thesaddle of thejack is centred under thelifting point before beginning to lift.
• If thefront wheels of thevehicle are to be lifted, therear wheels should be chocked (and vice-
versa) or prevented from rolling in some way before lifting is commenced.
• Never use theproduct to lift any type of lawnmower.
• Theproduct must not be used to lift people.
• If theproduct stops working or binds while under load, another jack with equal or larger load
capacity must be used to raise theload so that theproduct (and any axle stands) can be
removed safely.
• Theproduct must be maintained and repaired in accordance with themanufacturer’s
recommendations. All repairs must be carried out by qualified service technicians using
genuine spare parts. Contact our Customer Service Department if your jack is in need of repair.
• Theuser must be able to oversee both theproduct and theload during theentire lifting
operation. If theload slips or if any other dangerous situation arises, thelifting operation must
be discontinued immediately.
• Theproduct has amaximum lifting capacity of 2000kg. Never attempt to lift anything which
exceeds this capacity as this could result in personal injury or damage to theproduct or
theobject you are attempting to lift.
• Theproduct is only designed for lifting loads on hard and level surfaces, strong enough to
bear theweight of theobject to be lifted. Theproduct must not be moved whilst under load.
• Vehicles must only be lifted by placing thejack under thelifting points specified by
themanufacturer of thevehicle.
• Immediately after it has been lifted, thevehicle must be supported on axle stands.
• Use theproduct for lifting only, not for supporting thelifted load. Support thevehicle on axle
stands if you need to go under thevehicle for any reason.
• Never place any body part under avehicle that is only being supported by afloor jack.
• Theproduct has no adjustable components but thehydraulic system may need to be purged
of air (refer to theBleeding section below).
• Asafety inspection should be carried out before each use. Check that no screws, nuts or
R-clips are damaged or missing and look for any signs of anoil leakage. Check that no parts
are bent or cracked. Never use theproduct if it is leaking oil or has been damaged in any way.

4
English
• Make sure that themarkings and warning text on theproduct are legible and have not been
changed in any way.
• Only use accessories that are recommended by themanufacturer or retailer.
• Never attempt to tamper with or modify theproduct in any way.

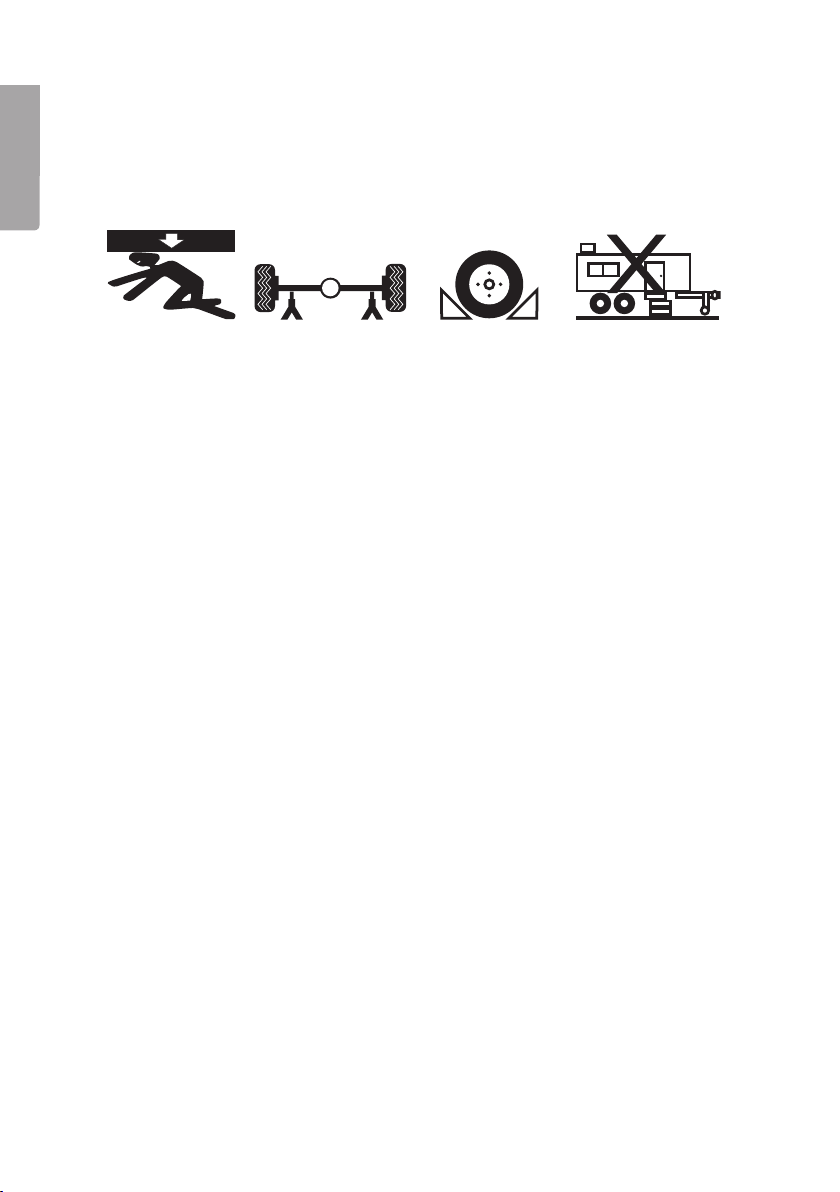

Warning:
To avoid crushing or similar injuries:
• Never work under or around avehicle which is only supported by ajack.
• Make sure that you have read and understood all thewarning instructions printed on and
included with thejack.
• Araised vehicle must immediately be placed on axle stands which have been tested and
certified as being capable of supporting theweight of thevehicle.
• Only use theproduct to lift vehicles with lifting points compatible with thesaddle. If thejack
saddle is not compatible with thelifting points thevehicle or theproduct may be damaged.
• Chock thewheels which are not to be lifted.
• Never use theproduct if you are tired or under theinfluence of drugs, alcohol or medication.
• Theproduct is only intended for use on ahard, level surface. It is alifting device only,
do not move thevehicle while it is supported by thejack. Ensure that there are no
persons in thevehicle to be jacked up.
• Never use theproduct to lift, support, adjust or otherwise move ahouse, caravan, mobile
home, trailer home or building structure of any type, size or configuration.
Warnings found on theproduct
Warning:
• This product is only intended for lifting. Do not use it as astand or support. After lifting, use
axle stands or other suitable support to secure theload.
• Use theproduct on afirm, level surface. Do not try to move theproduct whilst it is under load.
• Do not adjust thesafety valve.
• Theproduct must not be modified in any way.

5
English
1 2 3 4 5
6
7
8

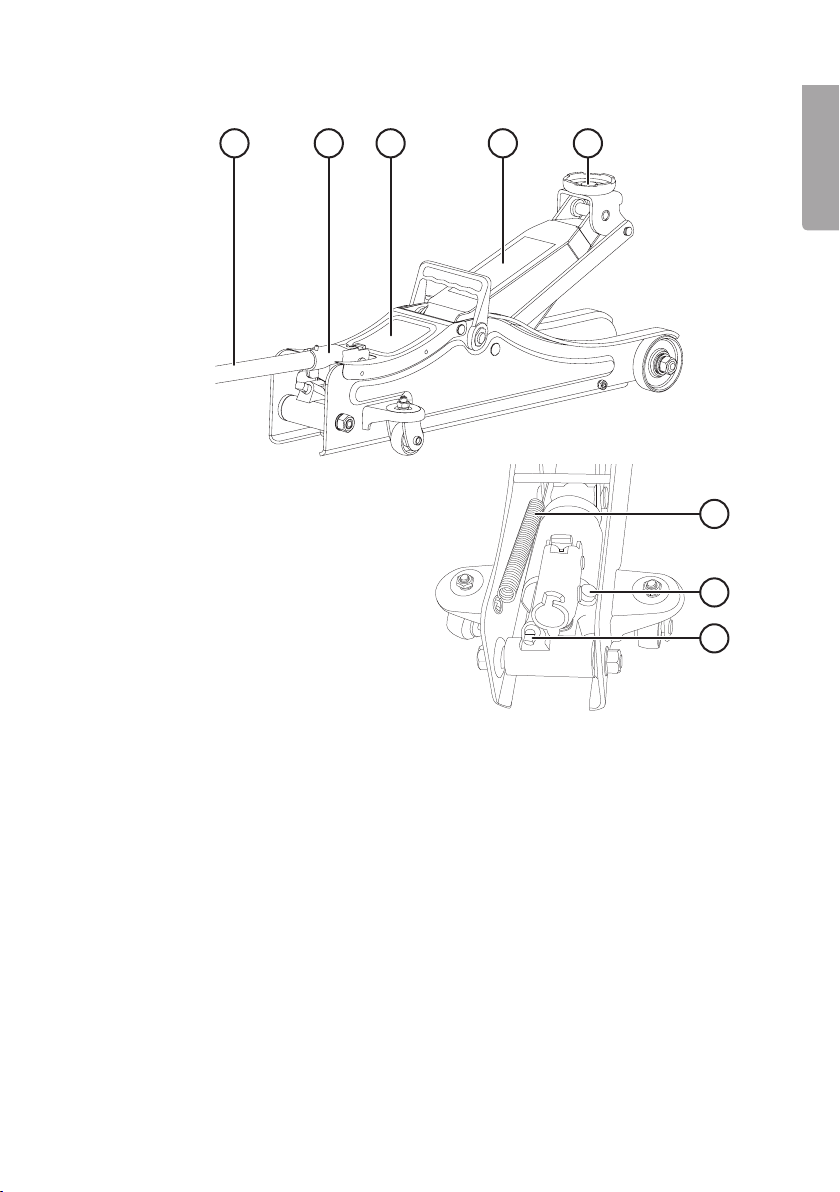

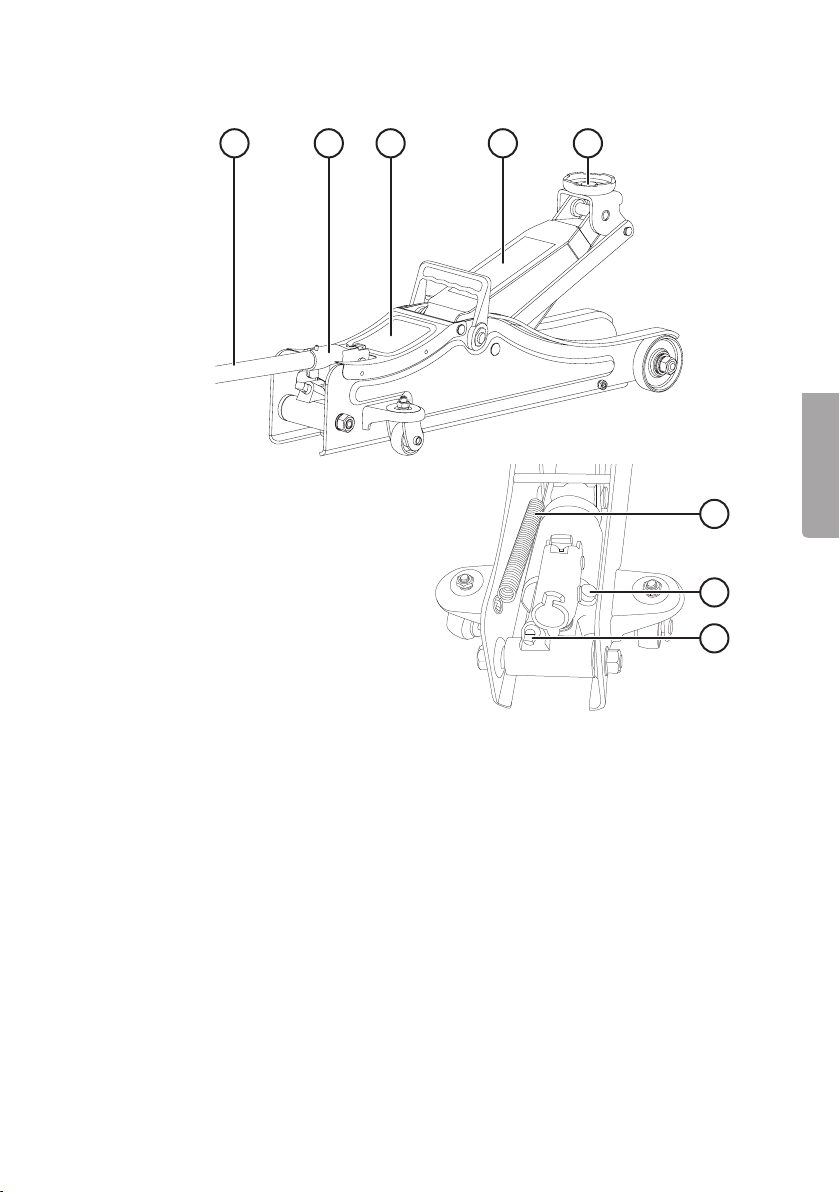

Product description
1. Jack handle
2. Handle socket
3. Cover with rating plate
4. Lifting arm with warning text
5. Saddle
6. Return spring
7. Safety overload valve
8. Release valve (anticlockwise to open,
clockwise to close)
Before use
Check theoperation of thejack by first closing therelease valve (8) by turning it clockwise
using thejack handle (1), and then inserting thejack handle into thesocket (2) and pumping
thelifting arm (4) up to its maximum height. If thejack does not operate as it should, refer to
theTroubleshooting section below.

6
English

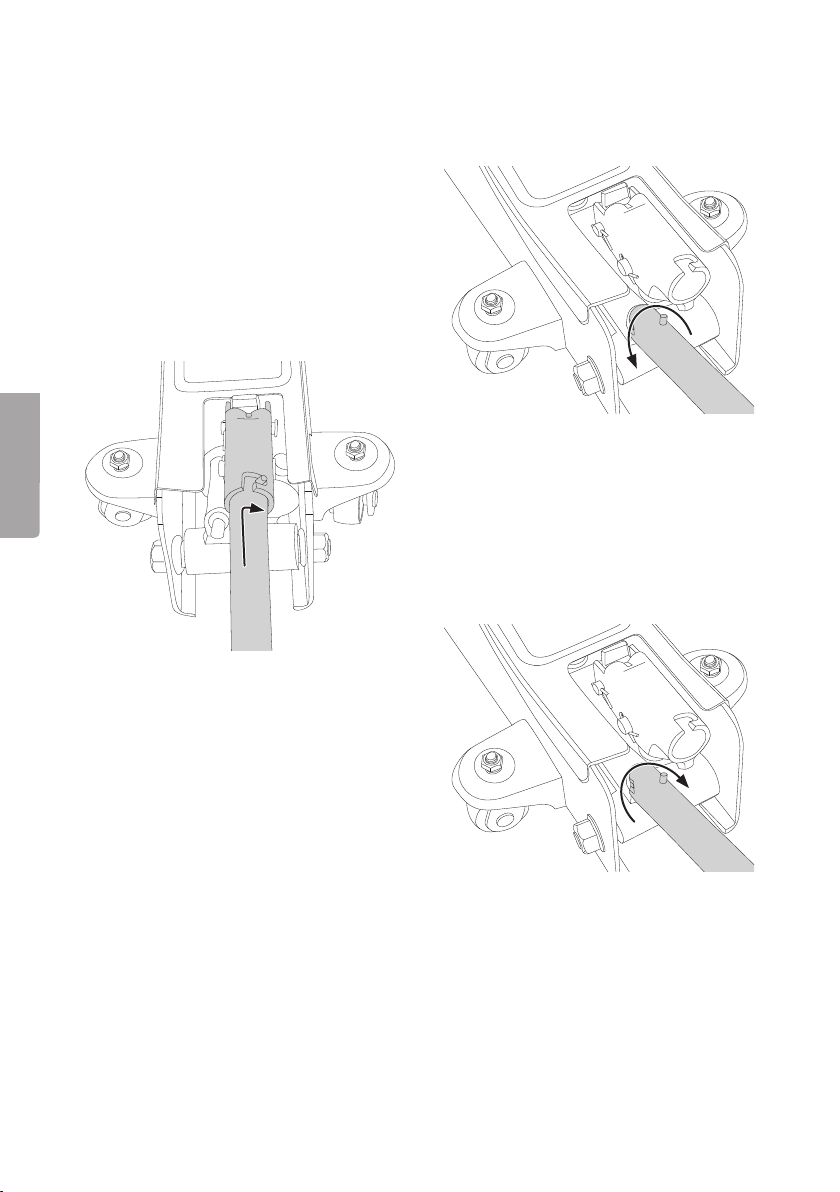

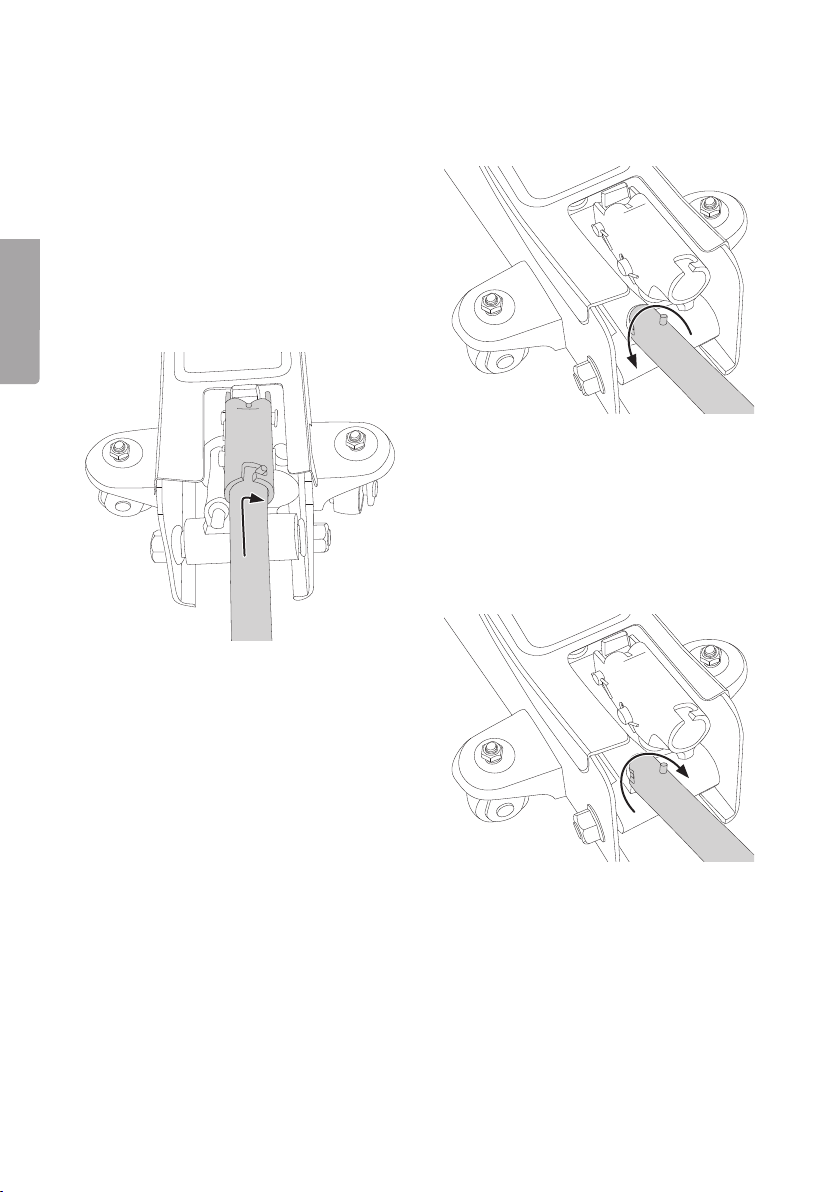

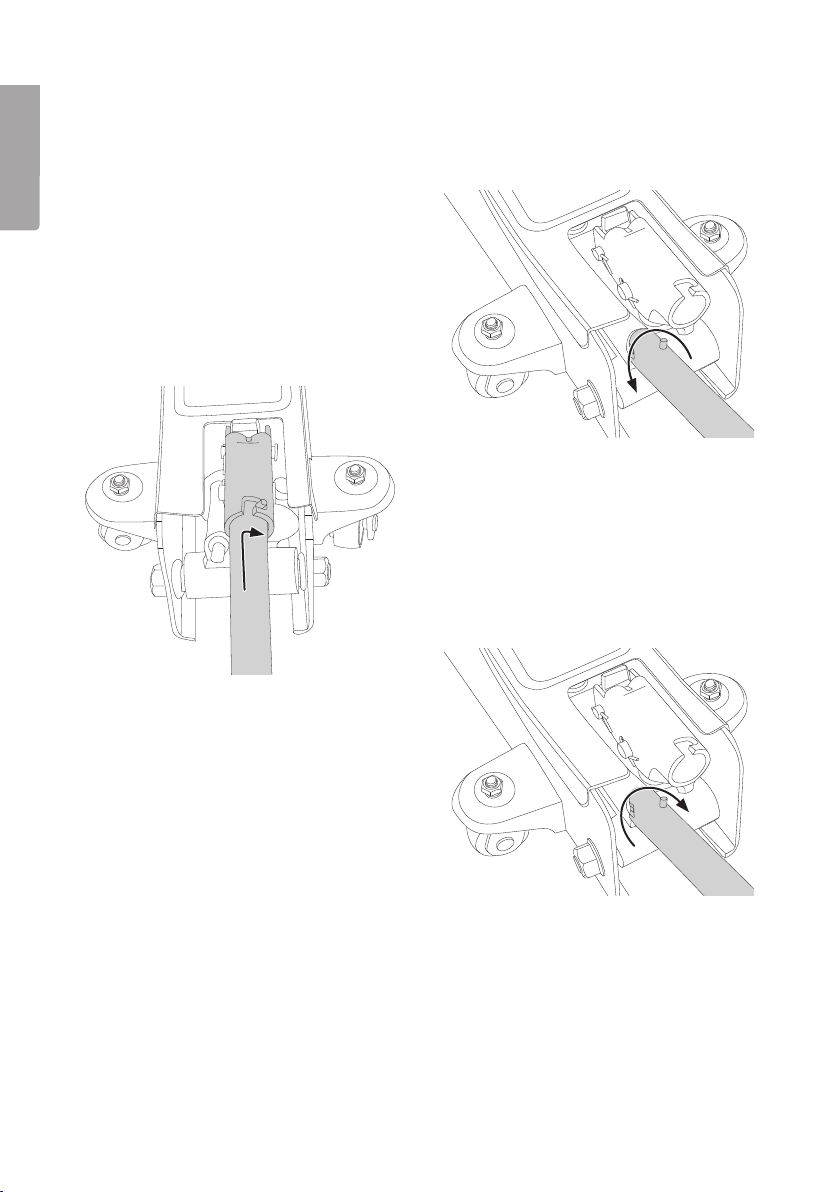

Bleeding
Before using thejack for thefirst time it should be bled to eliminate any air which might have
entered thehydraulic system during thejourney from thefactory. Air in thehydraulic system could
negatively affect thelifting performance of thejack. Procedure:
1. Open the release valve by turning
it anticlockwise two full turns with
thejackhandle.
2. Insert thehandle into thehandle socket and
twist it to lock it in place.
3. Hold thelifting arm (4) down and pump
thehandle 5–10 times.
4. Close the release valve fully by turning it
clockwise with the jack handle.
Checking theoperation of thejack
1. Close the release valve fully by turning it clockwise with the jack handle.
2. Pump thelifting arm up to themaximum height.
3. Open therelease valve by turning it anticlockwise and lower thelifting arm completely.
4. Do not use thejack if it operates in any way abnormally, contact theplace of purchase if you
are unsure.

7
English
Operating instructions
Lifting vehicles
1. Only use thejack on ahard level surface which is strong enough to support theweight of
thevehicle to be lifted.
2. Park thevehicle in gear and apply thehandbrake (if your have anautomatic, put vehicle
into P(park) and apply thehandbrake). Wheels still in contact with theground should be
prevented from moving using wheel chocks.
3. Close therelease valve fully by turning it clockwise using thejack handle.
4. Place thejack under thevehicle so that thesaddle of thejack is centred under one of
thevehicle lifting points (consult thevehicle handbook for guidance).
5. Pump thehandle up and down until thesaddle makes contact with thelifting point.
Check to make sure that thesaddle is centred correctly before continuing.
6. Pump thehandle until thevehicle is raised to aheight which enables one or more axle
stands to be positioned under suitable strong points on thevehicle (consult thehandbook of
thevehicle for guidance if unsure).
7. Carefully open therelease valve and lower thevehicle onto theaxle stands by slowly twisting
thehandle anticlockwise.
Lowering vehicles
1. Close therelease valve by turning it clockwise with theend of thejack handle. Pump thejack
handle up and down until thevehicle is raised off theaxle stands. Remove theaxle stands.
2. Check that nothing has been left under thevehicle which could be damaged or damage thevehicle.
3. Open therelease valve carefully and let thevehicle sink down to theground.
Care and maintenance
• Clean thejack by wiping it with adamp cloth. Use only mild cleaning agents, never solvents
or corrosive chemicals.
• When storing thejack, always make sure that thejack lifting arm and saddle are fully lowered.

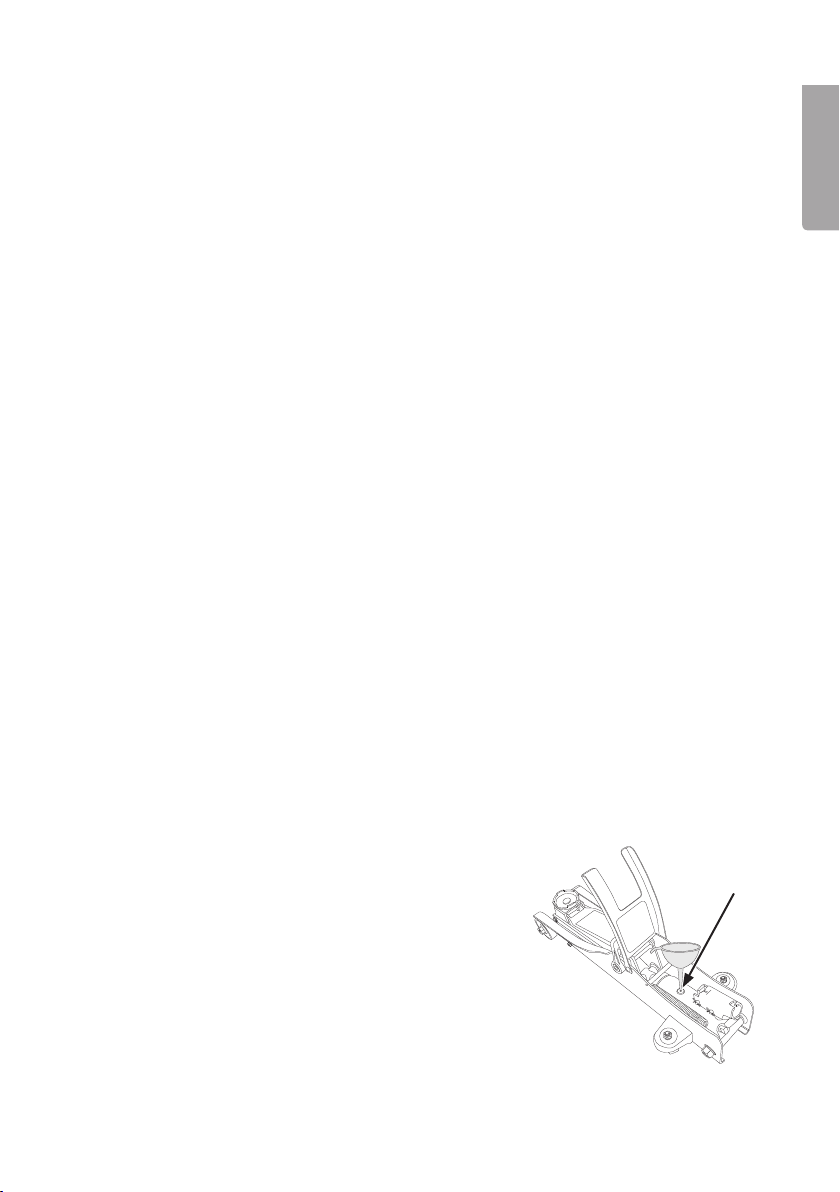

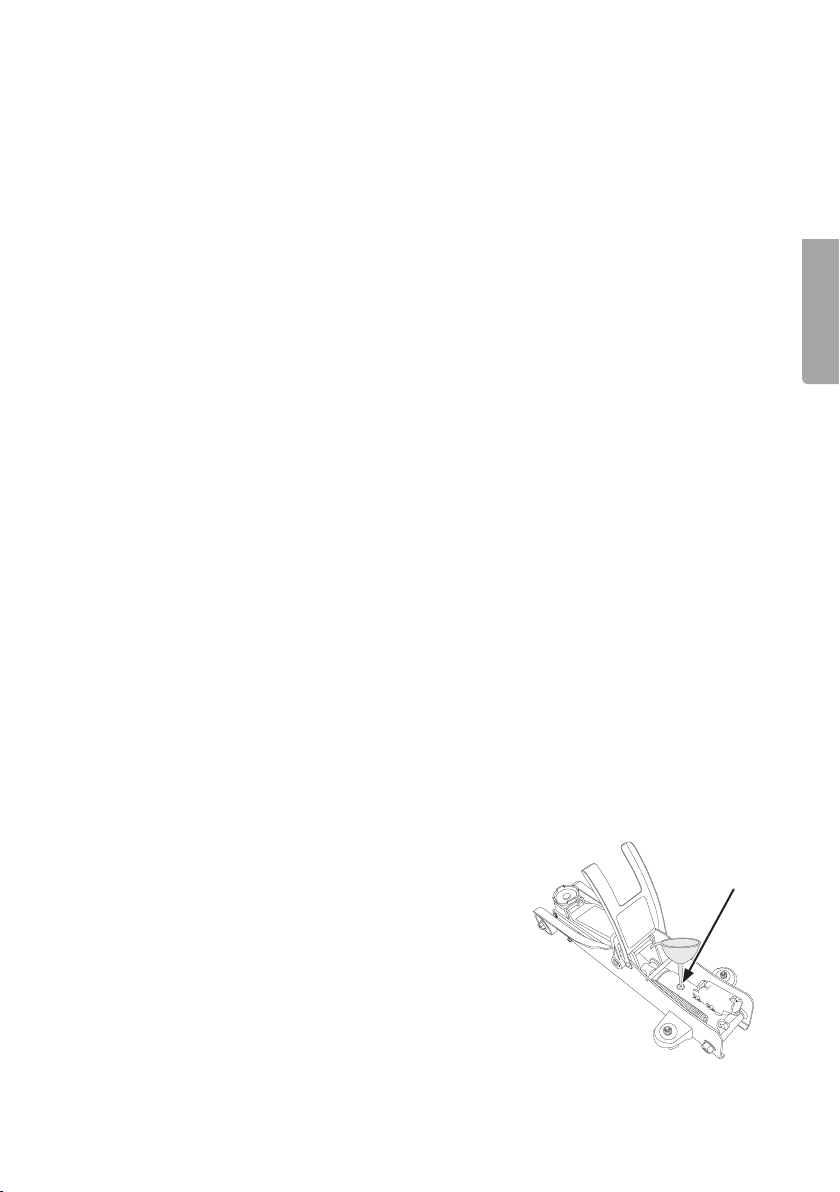

Checking theoil level
Note: When changing or topping up theoil, only use high quality hydraulic oil with aviscosity
of SAE 10. Avoid mixing different types of oil. Oil capacity: 120 ± 10ml. Lowest oil operating
temperature: −20°C.
1. Make sure that thelifting arm is fully lowered.
2. Lift thecover (3) to reveal theoil filler plug.
3. Pull out thefiller plug.
4. Check theoil level; it should be 5–10mm below
thebottom of thehole.
5. Top up theoil if thelevel is too low. Be careful that no
contaminates enter thehydraulic system during filling.
6. Plug theoil filler hole again.

8
English
Lubrication
Lubricate thefollowing points before initial use and then again at least every three months.
• Wheels: Lubricate theaxle and wheel bearings with thin oil.
• Saddle: Lubricate all thejoints of thesaddle and thelifting arm with thin oil.
• Pump mechanism: Lubricate themoving parts with thin oil.
Troubleshooting
Thejack doesn’t lift theload
• Therelease valve is not fully closed: Close it fully by turning it clockwise.
• Therelease valve will not fully close: This may be due to some dirt on thevalve seat; try to
flush off thedirt by opening thevalve and pumping thejack handle afew times.
• Bleed thehydraulic system: Refer to theBleeding section above.
• Check theoil level: Refer to theChecking theoil level section above.
• Worn seals: Contact our customer services for service/repair.
Thejack will not hold theload
• Therelease valve is not fully closed: Close it fully by turning it clockwise.
• Therelease valve will not fully close: This may be due to some dirt on thevalve seat, try to
flush off thedirt by opening thevalve and pumping thejack handle afew times.
• Worn seals: Contact our customer services for service/repair.
Thejack will not lower completely
• Thereturn spring (6) is broken or positioned incorrectly. Reposition thespring or contact our
customer services for service/repair.
• Thelifting mechanism needs lubrication: Lubricate with grease or thin oil.
• Too much oil in reservoir: Remove thefiller plug and empty out some of theoil.
Thejack will not lift to its full height
• Therelease valve is not fully closed: Close it fully by turning it clockwise.
• Bleed thehydraulic system: Refer to theBleeding section above.
• Worn seals: Contact our customer services for service/repair.
Responsible disposal
Theproduct should be disposed of in accordance with local regulations.
If you are unsure how to proceed, contact your local council.
Specifications
Max load 2 tonnes
Min/max height 80/380mm
Length 566mm
Oil capacity 120 ± 10ml (SAE 10 hydraulic oil)
Weight 11.8kg

9
Svenska
Garagedomkraft
Art.nr 41-2001 Modell TA820037
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem
eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
Säkerhet
• Försäkra dig om att du har läst och förstått hela den här bruksanvisningen innan du använder
produkten. Använd inte produkten om du är det minsta osäker på hur den fungerar.
• Produkten är endast avsedd för hemmabruk på det sätt som beskrivs iden här bruksanvisningen.
• Produkten är endast avsedd för att lyfta fordon, försök aldrig lyfta något annat.
• Se till att produkten är centrerad mitt under lasten innan lyftet påbörjas.
• Om fordonets främre hjulpar lyfts ska de bakre blockeras (och vise versa) eller låsas på
lämpligt sätt innan lyftet påbörjas.
• Använd aldrig produkten för att lyfta gräsklippare av något slag.
• Produkten får inte användas för att lyfta personer.
• Om produkten slutar fungera eller låser sig måste enannan domkraft användas för att lyfta
upp lasten så att produkten (och ev. pallbockar) kan tas bort på ettsäkert sätt.
• Produkten ska underhållas och repareras enligt tillverkarens rekommendationer. Alla reparationer
ska utföras av kvalificerad servicepersonal med originalreservdelar. Kontakta vår kundtjänst
vid behov av reparation.
• Användaren måste ha uppsikt över både produkten och lasten hela tiden under användning.
Om lasten glider eller om annan fara uppstår ska lyftet omedelbart avbrytas.
• Produkten har enmaximal lyftförmåga på 2000 kg. Försök aldrig lyfta något som väger mer,
detta kan leda till personskada, skada på produkten eller på det föremål som ska lyftas.
• Produkten är endast avsedd för lyftning av last på plant och hårt golv, starkt nog att bära
vikten av det som ska lyftas. Produkten får inte flyttas med last.
• Lyft endast fordon på de lyftpunkter som är anvisade/föreskrivna av fordonets tillverkare.
• Ettlyft fordon ska omedelbart placeras på pallbockar efter att lyftet slutförts.
• Produkten är endast enlyftanordning. Använd pallbockar, om du av någon anledning
behöver befinna dig under fordonet.
• Låt aldrig någon kroppsdel befinna sig under ettfordon som enbart står på endomkraft.
• Produkten har inga detaljer som kan justeras men hydraulsystemet kan behöva luftas (se
avsnittet Luftning nedan).
• Säkerhetskontroll ska utföras av användaren innan varje användningstillfälle. Kontrollera
att inga skruvar, muttrar eller låssprintar är skadade eller saknas samt leta efter tecken
på oljeläckage. Kontrollera också att inga detaljer är böjda eller har sprickor. Använd inte
produkten om den läcker olja eller är skadad på något sätt.
• Kontrollera att märkningar och varningstext på produkten är läsbara och inte är ändrade på
något sätt.
• Använd endast ev. tillbehör som rekommenderats av tillverkaren eller inköpsstället.
• Försök inte ändra eller modifiera produkten på något sätt.

10
Svenska

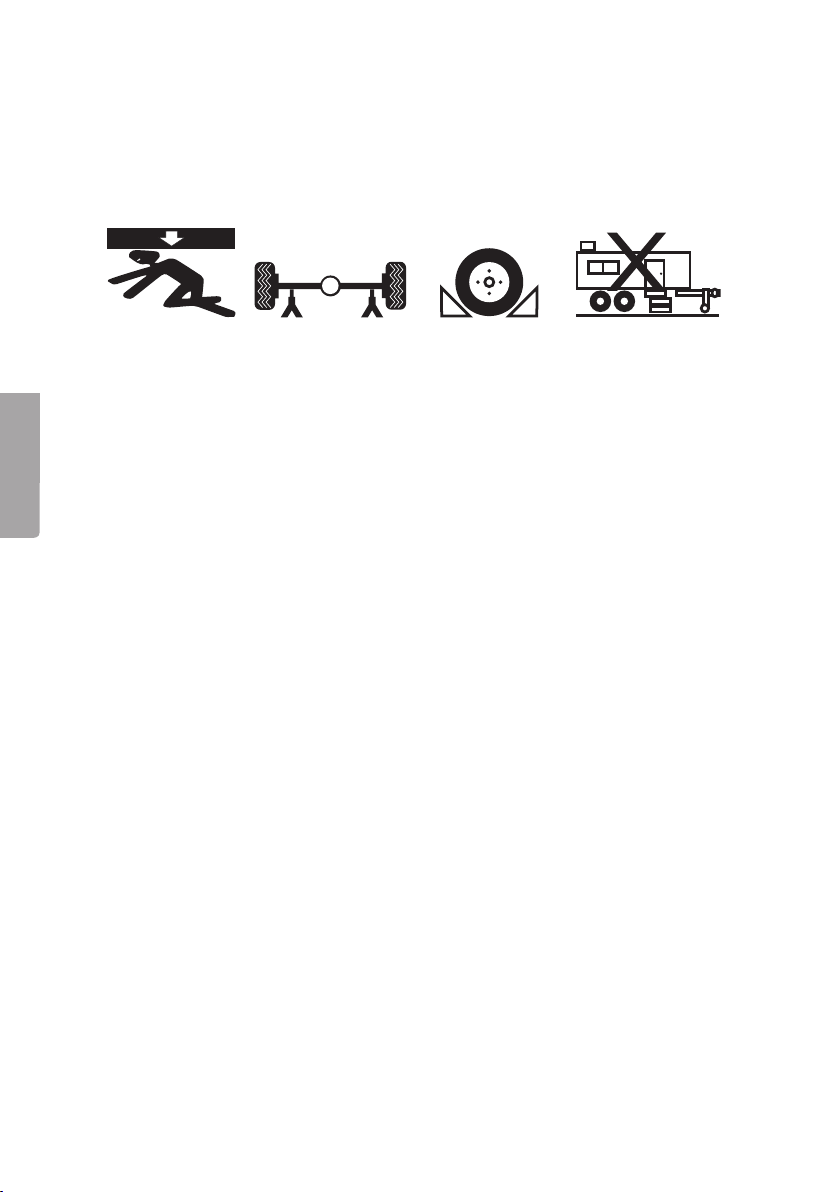

Varning!
För att undvika krosskada eller liknade kroppsskada:
• Arbeta aldrig under eller runt ettfordon som endast står på endomkraft.
• Försäkra dig om att du har läst och förstått alla texter som medföljer och som är skrivna
på domkraften.
• Ettlyft fordon ska omedelbart placeras på pallbockar som är märkta och testade för att
klara fordonets vikt.
• Använd endast produkten på fordon vars lyftpunkter överensstämmer med lyftplattan.
Om lyftplattan inte överensstämmer med lyftpunkterna kan fordonet eller produkten skadas.
• Blockera/lås de hjul som inte lyfts.
• Använd aldrig produkten om du är trött eller påverkad av alkohol, medicin eller andra droger.
• Produkten är endast avsedd för användning på hårt plant golv, den är inte avsedd för
förflyttning med last. Den är inte avsedd för att lyfta människor.
• Använd aldrig produkten för att lyfta, stödja, justera eller på annat sätt påverka hus, husvagn,
camper, eller någon annan typ av byggnadskonstruktion oavsett storlek och konstruktion.
Varningstext på produkten
Varning!
• Produkten är endast avsedd för lyft, den får ej användas för uppallning. Efter lyft använd
pallbockar eller annan lämplig pallning för att säkra lasten.
• Använd produkten på plant, hårt underlag. Försök inte flytta produkten när den är belastad.
• Säkerhetsventilen får inte justeras.
• Inga modifieringar av produkten får göras.

11
Svenska
1 2 3 4 5
6
7
8
Produktbeskrivning
1. Pumphandtag
2. Fäste för pumphandtag
3. Täckplåt med märkskylt
4. Lyftarm med varningstext
5. Lyftplatta
6. Returfjäder
7. Överbelastningsventil
8. Hydraulventil (öppna-moturs, stäng-medurs)
Innan användning
Kontrollera domkraftens funktion genom att stänga hydraulventilen (8) genom att vrida den
medurs med pumphandtaget (1) och pumpa upp lyftarmen (4) till maxhöjd. Om något inte
fungerar normalt, se avsnittet Felsökning nedan.

12
Svenska
Luftning
Under transport kan luft komma in ihydraulsystemet. Detta påverkar lyftkapaciteten negativt och
hydraulsystemet måste luftas. Gör så här:
1. Öppna hydraulventilen genom att vrida den
2 varv moturs med pumphandtaget.
2. Sätt ipumphandtaget ifästet och vrid det så
att det låser fast.
3. Håll ner lyftarmen (4) och pumpa 5–10 fulla
slag med pumphandtaget.
4. Stäng hydraulventilen helt genom att vrida
den medurs med pumphandtaget.
Kontrollera domkraftens funktion
1. Stäng hydraulventilen genom att vrida den medurs med pumphandtaget.
2. Pumpa upp lyftarmen till maxhöjd.
3. Öppna hydraulventilen genom att vrida den moturs och sänk ner domkraften helt.
4. Använd inte domkraften om den på något sätt fungerar onormalt, kontakta inköpsstället om
du är osäker.

13
Svenska
Användning
Lyfta fordon
1. Se till att underlaget är plant och hårt samt starkt nog att bära vikten av det fordon som ska lyftas.
2. Parkera fordonet med enväxel ioch dra åt handbromsen (om du har ettfordon med automat-
växel, ställ växelreglaget iläge P(parkering) och dra åt handbromsen). Blocka hjulen som står
kvar på marken så att de inte kan rulla.
3. Stäng hydraulventilen helt genom att vrida den medurs med pumphandtaget.
4. Placera domkraften under fordonet så att lyftplattan är centrerad under enav fordonets
lyftpunkter (se fordonets instruktionsbok om du är osäker).
5. Pumpa med domkraftens handtag tills lyftplattan rör fordonets lyftpunkt. Kontrollera
lyftplattans placering.
6. Pumpa med domkraftens handtag tills fordonet är lyft till den höjd som tillåter att eneller flera
pallbockar kan placeras på lämplig plats under fordonet (se fordonets instruktionsbok om du
är osäker).
7. Öppna domkraftens sänkningsventil försiktigt genom att vrida ventilen långsamt moturs och
sänk fordonet tills det vilar på pallbockarna.
Sänka ner fordon
1. Stäng hydraulventilen genom att vrida den medurs och pumpa med pumphandtaget tills
fordonet höjs ovanför pallbockarna. Ta bort pallbockarna.
2. Kontrollera att inget finns kvar under fordonet som kan skadas (eller skada bilen).
3. Öppna hydraulventilen försiktigt och låt fordonet sjunka ner.
Skötsel och underhåll
• Rengör domkraften med enlätt fuktad trasa. Använd ettmilt rengöringsmedel,
aldrig lösningsmedel eller frätande kemikalier.
• När domkraften inte används ska den vara helt nersänkt.

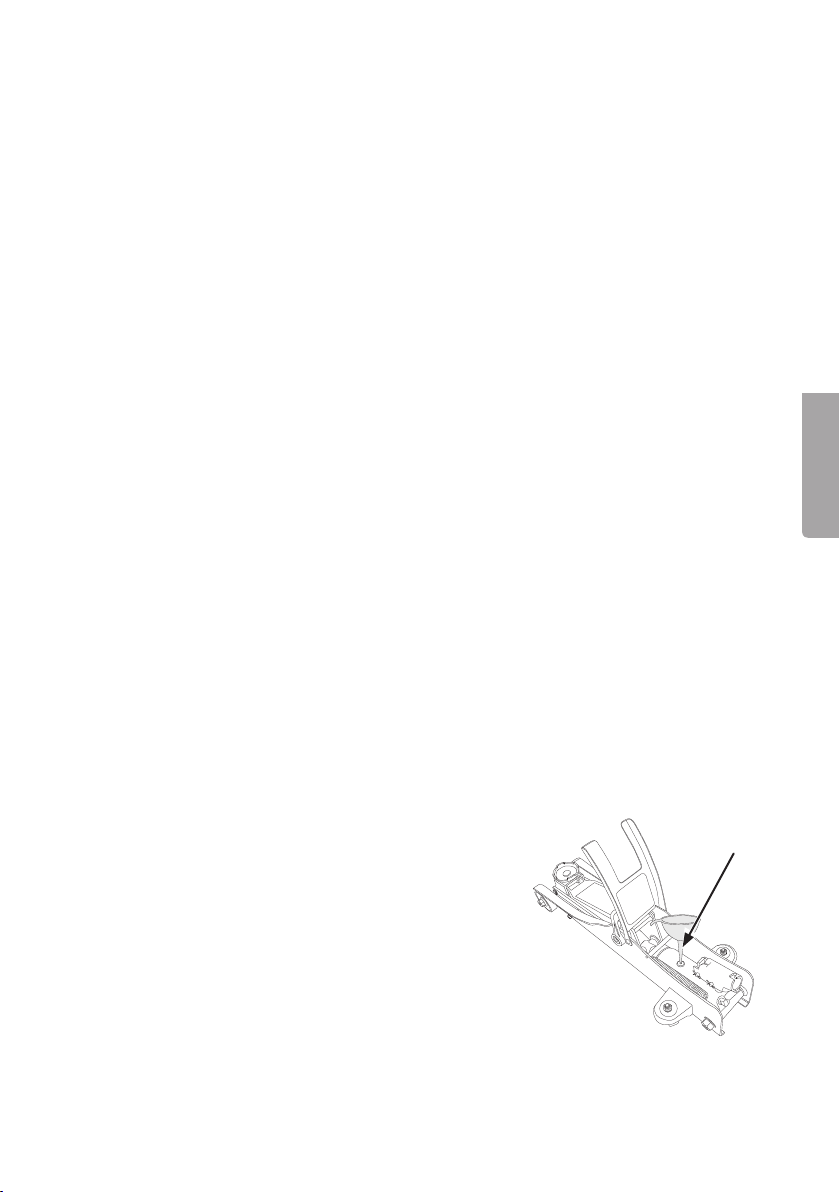

Kontroll av oljenivå
Obs! Vid påfyllning eller byte av olja – använd endast hydraulolja av hög kvalitet med viskositet SAE 10.
Undvik att blanda olika sorters oljor. Domkraftens oljerymd: 120 ± 10 ml. Lägsta användnings-
temperatur för oljan: −20 °C.
1. Se till att lyftarmen är helt nersänkt.
2. Lyft upp täckplåten (3) så att du ser påfyllningspluggen.
3. Dra ur påfyllningspluggen.
4. Kontrollera oljenivån, den ska vara 5–10 mm under hålets
nedre kant.
5. Fyll på olja om oljenivån är för låg. Var mycket försiktig
vid påfyllning så att inga föroreningar kommer in
ihydraulsystemet.
6. Tryck fast påfyllningspluggen ipåfyllningshålet.

14
Svenska
Smörjning
Smörj följande punkter innan första användning, smörj sedan minst var tredje månad.
• Hjul: Smörj hjulaxel och hjulens lagringar med tunn olja.
• Lyftplatta: Smörj rörliga och svängbara delar på lyftsadel resp. lyftarmens länksystem
med tunn olja.
• Pumpmekanism: Smörj de rörliga lederna med tunn olja.
Felsökning
Domkraften lyfter ej lasten
• Hydraulventilen är inte helt stängd: Stäng den helt genom att vrida den medurs.
• Hydraulventilen stänger inte helt: Kan bero på att någon förorening finns mellan
hydraulventilen och sätet, försök spola bort skräpet genom att ha hydraulventilen öppen och
pumpa flera gånger med pumphandtaget.
• Lufta hydraulsystemet: Se avsnittet Luftning ovan.
• Kontrollera oljenivån: Se avsnittet Kontroll av oljenivå ovan.
• Skadade packningar idomkraften: Kontakta vår kundtjänst för service/reparation.
Domkraften sjunker vid belastning
• Hydraulventilen är inte helt stängd: Stäng den helt genom att vrida den medurs.
• Hydraulventilen stänger inte helt: Kan bero på att någon förorening finns mellan
hydraulventilen och sätet, försök spola bort föroreningen genom att ha hydraulventilen öppen
och pumpa flera gånger med pumphandtaget.
• Skadade packningar idomkraften: Kontakta vår kundtjänst för service/reparation.
Domkraften sjunker inte till lägsta höjd vid sänkning
• Returfjädern (6) är skadad eller har släppt från fästet. Sätt tillbaka fjädern eller kontakta vår
kundtjänst för service/reparation.
• Lyftmekanismens rörliga leder är osmorda: Smörj med fett eller tunn olja.
• För mycket olja påfyllt idomkraften: Öppna påfyllningspluggen och töm ur olja.
Domkraften har inte full kapacitet
• Hydraulventilen är inte helt stängd: Stäng den helt genom att vrida den medurs.
• Lufta hydraulsystemet: Se avsnittet Luftning ovan.
• Skadade packningar idomkraften: Kontakta vår kundtjänst för service/reparation.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Specifikationer
Max lyftförmåga 2 ton
Lägsta/högsta höjd 80/380 mm
Längd 566 mm
Olja 120 ± 10 ml, viskositet SAE 10
Vikt 11,8 kg

15
Norsk
Garasjejekk
Art.nr. 41-2001 Modell TA820037
Les brukerveiledningen grundig før produktet tas ibruk og ta vare på den for framtidig bruk.
Vi reserverer oss mot ev. feil itekst og bilde, samt forandringer av tekniske data. Ved tekniske
problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret
idenne bruksanvisningen).
Sikkerhet
• Les bruksanvisningen og sørg for at du forstår den før du bruker jekken. Bruk ikke
garasjejekken hvis du er usikker på hvordan den fungerer.
• Produktet er kun beregnet til bruk ihjemmet, og på den måten som beskrives idenne
brukerveiledningen.
• Jekken er kun beregnet til løfting av kjøretøy og må aldri brukes til annet.
• Sørg for at jekken er sentrert midt under lasten før løftingen startes.
• Hvis kjøretøyets fremre hjulpar skal heves må de bakre låses (og vise versa).
Sørg for at de er skikkelig låst før løftingen startes.
• Jekken må aldri brukes til løfting av gressklippere.
• Jekken må ikke brukes til åløfte personer.
• Hvis garasjejekken ikke fungerer som den skal, må man benytte enannen donkraft og
paller for åfjerne denne på ensikker måte.
• Garasjejekken skal vedlikeholdes og repareres etter produsentens anbefalinger.
Reparasjoner skal utføres av kvalifiserte fagpersoner og kun med originale reservedeler.
Kontakt vår kundetjeneste ved behov for reparasjon.
• Operatøren må ha full oversikt over både jekken og lasten under hele løftet. Hvis lasten glir
eller andre farer oppstår må løftingen stoppes umiddelbart.
• Maksimal løftekraft på garasjejekken er 2000 kg. Jekken må aldri brukes på tyngre last.
Den kan bli ødelagt, noe som igjen kan føre til både personskader og skade på det som
skal løftes.
• Garasjejekken er kun beregnet til løft fra plant, hardt underlag, som er sterkt nok til åbære
vekten av det som skal løftes. Donkraften må ikke flyttes på med last.
• Kjøretøyet må kun løftes på de løftepunktene som kjøretøyets produsent har anvist.
• Når kjøretøyet er løftet opp må det umiddelbart støttes opp med paller/bukker.
• Produktet er kun enløfteanordning. Hvis du av eneller annen grunn må oppholde deg under
kjøretøyet må det støttes opp med paller.
• Sørg for aldri åha noen deler av kroppen under et kjøretøy som kun er støttet opp med
endonkraft/jekk.
• Produktet har ingen detaljer som kan justeres, men hydraulikksystemet må luftes av og til (se
avsnittet Lufting nedenfor).
• Før jekken tas ibruk skal operatøren foreta ensjekk. Dette må gjøres hver gang. Kontroller
at ingen skruer, muttere eller låsesplinter er skadet eller mangler, og sjekk om den lekker olje.
Kontroller også at ingen av delene er bøyd eller sprukket. Bruk ikke garasjejekken hvis den
lekker olje eller er skadet.

16
Norsk
• Kontroller at alle merkinger og varseltekster på produktet er lesbare og at det ikke er
foretatt noen endringer.
• Bruk kun tilbehør som anbefales av produsent eller forhandler.
• Produktet må ikke modifiseres eller endres på.
Advarsel!
For åunngå klemskader eller andre personskader:
• Jobb aldri under eller nær innpå kjøretøy som kun er støttet opp med enjekk.
• Forsikre deg om at du har lest og forstått alle tekster som følger med og som garasjejek-
ken er merket med.
• Kjøretøyet skal umiddelbart plasseres på paller som er merket og testet til åtåle vekten av
kjøretøyet.
• Bruk kun produktet på kjøretøy hvor løftepunktene passer til løfteplaten. Hvis løfteplaten ikke
stemmer overens med løftepunktene kan kjøretøyet eller jekken bli skadet
• Blokker/lås de hjulene som ikke skal løftes.
• Bruk ikke produktet dersom du er trett, sliten eller påvirket av alkohol, narkotika eller legemidler.
• Produktet er kun beregnet brukt på harde, flate gulv, og det er ikke beregnet til åflytte
noen last med. Den må ikke benyttes til løft av personer.
• Bruk aldri produktet til åløfte, støtte opp, justere eller annet på bygninger, hus,
campingvogner eller andre konstruksjoner, uansett størrelse eller konstruksjon.
Varseltekst på produktet
Advarsel!
• Garasjejekken er kun beregnet til løfting og må ikke brukes som støtte. Når ønsket høyde er
nådd må paller eller tilsvarende benyttes til sikring av lasten.
• Plasser garasjejekken på et plant, hardt underlag. Flytte ikke på jekken når den er belastet.
• Sikkerhetsventilene må ikke justeres.
• Man må ikke foreta noen endringer eller modifikasjoner på jekken.

17
Norsk
1 2 3 4 5
6
7
8
Produktbeskrivelse
1. Pumpehåndtak
2. Feste til pumpehåndtak
3. Deksel med merking
4. Løftearm med varslingstekst
5. Løfteplate
6. Returfjær
7. Overbelastningsvern
8. Hydraulikkventil (åpnes moturs og
stenges medurs)
Før bruk
Kontroller jekkens funksjon ved åstenge hydraulikkventilen (8). Skru medurs med pumpehåndtak
(1) og pump opp løftearmen (4) til maks høyde. Hvis det er noe som ikke fungerer som det skal,
se Feilsøking nedenfor.

18
Norsk
Lufting
Ved transport kan det komme luft inn ihydraulikksystemet. Dette påvirker løftekapasiteten
negativt og hydraulikken må luftes. Slik gjør du det:
1. Åpne hydraulikkventilen ved ådreie
den 2 omganger rundt, moturs, med
pumpehåndtaket.
2. Plasser håndtaket ifestet og drei det slik at
det låses.
3. Hold løftearmen (4) nede og pump 5−10 fulle
slag med pumpehåndtaket.
4. Steng hydraulikkventilen ved å dreie
medurs, med pumpehåndtaket.
Kontroller jekkens funksjon
1. Steng hydraulikkventilen ved ådreie den 2 omganger rundt, medurs, med pumpehåndtaket.
2. Pump opp løftearmen til maks høyde.
3. Åpne hydraulikkventilen ved ådreie den moturs og senke jekken helt ned.
4. Hvis jekken ikke fungerer som den skal må den ikke brukes. Ta kontakt med forhandler
dersom du er usikker.

19
Norsk
Bruk
Løfte et kjøretøy
1. Sørg for at underlaget er plant og kraftig nok til åbære vekten av kjøretøyet som skal løftes.
2. Parker kjøretøyet igir og trekk til håndbremsen (hvis du har et kjøretøy med automatgir, så
skal det stilles på P(parkering) og dra til håndbremsen). Lås hjulene som blir stående igjen på
bakken slik at de ikke kan rulle.
3. Åpne hydraulikkventilen helt ved ådreie den medurs med pumpehåndtaket.
4. Plasser garasjejekken under kjøretøyet slik at løfteplaten er sentrert under et av kjøretøyets
løftepunkter (se iinstruksjonsboken til kjøretøyet dersom du er usikker).
5. Pump med håndtaket til løfteplaten kommer ikontakt med kjøretøyets løftepunkt. Kontroller
løfteplatens plassering.
6. Pump med jekkens håndtak til kjøretøyet er løftet opp iden høyden som trengs for åfå
plassert enpall under det (se ikjøretøyets instruksjonsbok dersom du er usikker).
7. Åpne jekkens sikkerhetsventil forsiktig ved ådreie ventilen sakte moturs og senk kjøretøyet til
det hviler på pallen.
Senke ned kjøretøyet
1. Steng ventilen ved ådreie den medurs og pumpe med pumpehåndtaket til kjøretøyet heves
til over pallenivået. Fjern pallene.
2. Kontroller at det ikke er noe igjen under bilen som kan bli skadet eller skade bilen.
3. Hydraulikkventilen åpnes forsiktig og kjøretøyet senkes.
Stell og vedlikehold
• Rengjør jekken med enlett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsningsmidler
eller etsende kjemikalier.
• Når jekken ikke er ibruk skal den oppbevares med nedsenket løfteplate.
Kontroll av oljenivået
Obs! Ved etterfylling eller skifting av olje skal det kun brukes kvalitetsolje med viskositet på SAE
10. Unngå åblande forskjellige oljetyper. Volum oljetank: 120 ± 10 ml. Laveste brukstemperatur
for oljen: −20 °C.
1. Påse at løftearmen er helt nedsenket.
2. Løft opp dekselet (3) så du ser påfyllingspluggen.
3. Trekk ut påfyllingspluggen.
4. Kontroller oljenivået. Det skal være 5–10 mm under hullets
nedre kant.
5. Hvis oljenivået er for lavt må man etterfylle med olje. Vær
forsiktig ved påfylling så det ikke kommer forurensninger
inn isystemet.
6. Sett pluggen på plass igjen.

20
Norsk
Smøring
Følgende punkter skal smøres før første gangs bruk. Deretter skal man smøre minst hver tredje måned.
• Hjul: Smør akslinger og hjullager med tynn olje.
• Løfteplate: Smør bevegelige og dreibare deler på løfteplaten og løftearmens lenkesystem
med tynn olje.
• Pumpemakanisme: Smør de bevegelige delene med tynn olje.
Feilsøking
Garasjejekken løfter ikke
• Hydraulikkventilen er ikke helt stengt: Lukk den helt ved ådreie den medurs.
• Hydraulikkventilen vil ikke stenge helt: Årsaken kan være at det er forurensninger mellom
hydraulikkventilen og setet. Prøv åspyle det vekk ved åha ventilen åpen samtidig som du
pumper flere ganger med pumpespaken.
• Lufte hydraulikksystemet: Se avsnittet Lufting ovenfor.
• Sjekke oljenivået: Se avsnittet Kontrollere oljenivået ovenfor.
• Skadede pakninger ijekken: Kontakt vår kundeservice for service og reparasjoner.
Garasjejekken synker sammen ved belastning
• Hydraulikkventilen er ikke helt stengt: Lukk den helt ved ådreie den medurs.
• Hydraulikkventilen vil ikke stenge helt: Årsaken kan være at det er forurensninger mellom
hydraulikkventilen og setet. Prøv åspyle det vekk ved åha ventilen åpen samtidig som du
pumper flere ganger med pumpespaken.
• Skadede pakninger ijekken: Kontakt vår kundeservice for service og reparasjoner.
Garasjejekken synker ikke ned til den laveste høyden ved senking
• Returfjæren (6) er skadet eller har løsnet fra festet. Fest fjæren igjen eller kontakt
kundeservicen vår for service og reparasjon.
• Løftemekanismens bevegelige deler er usmurte: Smør med fett eller tynn olje.
• For mye olje fylt på jekken: Åpne påfyllingspluggen og fjern litt av oljen.
Garasjejekken yter ikke full kapasitet
• Hydraulikkventilen er ikke helt stengt: Lukk den helt ved ådreie den medurs.
• Lufte hydraulikksystemet: Se avsnittet Lufting ovenfor.
• Skadede pakninger ijekken: Kontakt vår kundeservice for service og reparasjoner.
Avfallshåndtering
Når produktet skal kasseres, må det skje ihenhold til lokale forskrifter. Hvis du er usikker,
ta kontakt med lokale myndigheter.
Spesifikasjoner
Maks løftekapasitet 2 tonn
Laveste/høyeste høyde 80/380 mm
Lengde 566 mm
Olje 120 ± 10 ml, viskositet SAE 10
Vekt 11,8 kg
