CHARGEUR PORTABLE POUR VEH T2 3.6kW 5m
PORTABLE CHARGER FOR ELECTRIC AND
HYBRID VEHICLE T2 3.6kW 5m
OE 2046

OE 2046 CHARGEUR PORTABLE POUR VEH T2 3.6kW 5m
Avant de retourner ce produit pour quelque raison qu’il soit (problème
d’installation, consignes d’utilisation, panne, problème de fabrication...), merci de
nous contacter.
Contact :
Vous pouvez nous joindre par mail à [e-mail] ou bien au 04 79 72 92 80 ou
encore vous rendre directement sur notre site clas.com
Si vous avez changé d’avis concernant votre achat, veuillez retourner ce produit
avant d’essayer de l’installer.
Before returning this product for any reason (installation problem, instructions for
use, breakdown, manufacturing problem...), please contact us.
Contact :
You can reach us by mail [email protected] or by phone [phone] or go
directly to our website clas.com
If you have changed your mind regarding your purchase, please return this product
before you attempt to install it.
ATTENTION
WARNING

OE 2046 CHARGEUR PORTABLE POUR VEH T2 3.6kW 5m

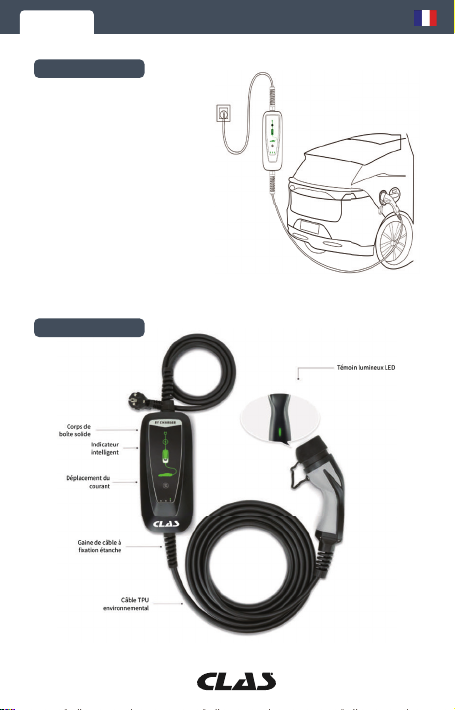

INTRODUCTION
Le chargeur portable OE 2047,
conforme aux normes CE, allie
performances pratiques, design
élégant et technologies fiables.
Équipé d’une communication
véhiculaire et d’une protection de
sécurité, le chargeur portable, qui est
doté d’une fiche industrielle à une
extrémité et d’une fiche de charge de
type 1/2 conforme à la norme CE à
l’autre, permet une recharge à domicile
plus sûre.
Un affichage unique de la charge
permet aux utilisateurs de connaître
les différentes étapes de la charge
grâce à la lumière d’alimentation, la
lumière de branchement, la lumière de
charge et la lumière du courant, ce qui
rassure les utilisateurs.
DESCRIPTION

OE 2046 CHARGEUR PORTABLE POUR VEH T2 3.6kW 5m
CARACTÉRISTIQUES
1 . Généralités
• Tension nomimale : 230V AC
• Puissance maximale : 3,6 Kw
• Prise murale : Schuko
• Certificats : CE, FCC, RoHS, IK10, UKCA

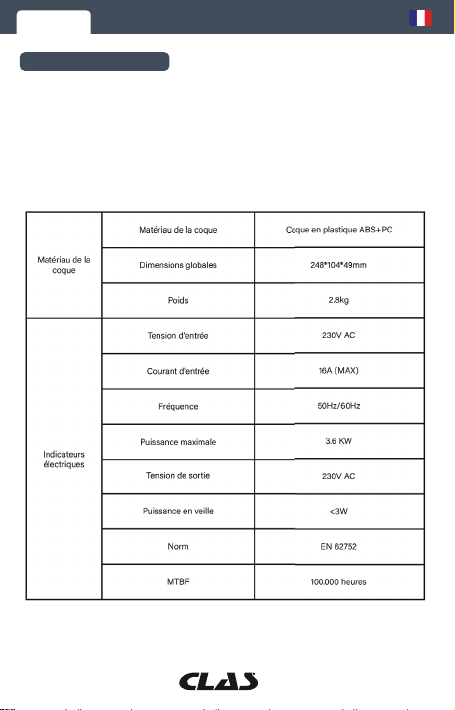

2. Caractéristiques techniques

OE 2046 CHARGEUR PORTABLE POUR VEH T2 3.6kW 5m

OE 2046 CHARGEUR PORTABLE POUR VEH T2 3.6kW 5m

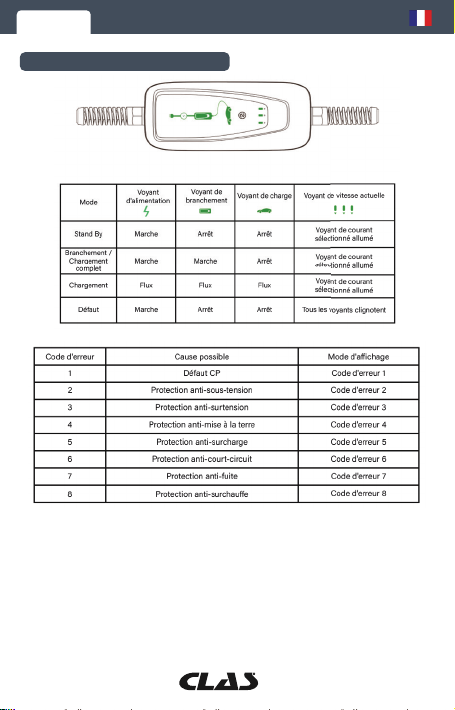

INDICATEURS ÉTAT DE CHARGE
État de l’affichage LED
Codes défaut :
• Le voyant vert clignote autant de fois que le code de défaut et il s’éteint pendant les
secondes restantes.
• Par exemple, lorsque le code de défaut est 5 : le voyant vert clignote 5 fois et s’éteint
pendant 3 secondes, puis clignote 5 fois et s’éteint pendant 3 secondes, etc.
• Lorsqu’il y a plusieurs défauts, un seul code de défaut s’affiche.
• La charge ne se poursuivra pas en cas de défaut de protection contre les courts-
circuits et de défaut de protection contre les fuites, et ne pourra être rétablie qu’après
avoir débranché et rebranché la prise de charge ; pour les autres défauts, il n’est pas
nécessaire de brancher et de débrancher la prise de charge, et la charge reprendra
automatiquement après le rétablissement du défaut.

OE 2046 CHARGEUR PORTABLE POUR VEH T2 3.6kW 5m

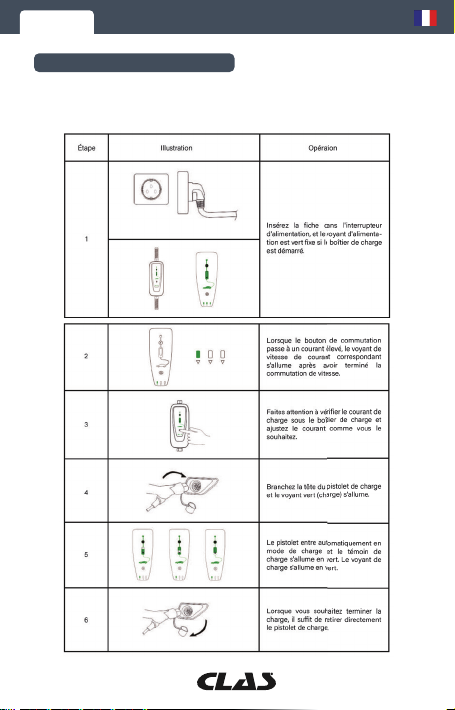

DEMARRAGE DE LA CHARGE
Guide rapide sur l’utilisation du boîtier de charge à commutation
Attention : Afin de commuter le courant de charge, assurez-vous que la fiche
d’alimentation est fermement insérée dans la prise et que la fiche du véhicule
électrique est débranchée.

OE 2046 CHARGEUR PORTABLE POUR VEH T2 3.6kW 5m
CONSIGNES DE SÉCURITÉ
DANGER !
Veuillez lire attentivement les instructions de sécurité ci-dessous avant d’utiliser ou
d’effectuer la mainte-nance de ce produit. Le non-respect et la non-application de
toutes les instructions et procédures prescrites annulent toutes les garanties et
dégagent CLAS de toute responsabilité.
Le non-respect des instructions peut entraîner un danger!
• Veuillez ne permettre l’utilisation du support de charge que lorsque la technologie
fonctionne de manière normale et sûre
• Tenez les enfants et les animaux domestiques éloignés du boîtier de charge
• Installez le boîtier de charge loin de la pyrotechnie, de la poussière et des occasions
corrosives
• La sortie de la boîte de charge a une tension élevée, vous devez donc faire attention
à votre sécurité personnelle lorsque vous la permettez
• Si le boîtier de charge tombe en panne, il y a un risque de choc électrique et même de
mort. En cas d’urgence, vous devez couper l’alimentation électrique.
• Ne démontez pas le boîtier de charge pendant son utilisation.
Remarque : La prise de charge 10A peut être permise pour les chargeurs portables
de moins de 10A, et la prise de charge 16A doit être utilisée pour les chargeurs
portables de plus de 10A

OE 2046 CHARGEUR PORTABLE POUR VEH T2 3.6kW 5m
ATTENTION !
Le non-respect des instructions peut entraîner un danger!
• Vérifiez régulièrement si le boîtier de charge présente des dommages visibles.
L’utilisation d’un boîtier de charge endommagé peut entraîner un risque
d’électrocution.
• Veillez à ce que tous les dispositifs de sécurité soient disponibles à tout moment et
testez-les régulièrement pour vous assurer de leur bon fonctionnement;
• En cas de défaut de mise à la terre, n’inspectez la boîte de charge qu’après avoir
confirmé qu’il n’y a pas de courant haute tension dans le système. Toutes ces
opérations sont basées sur l’hypothèse que le câble de la base est sous tension.
• Les utilisateurs du boîtier de charge doivent respecter les principes et les
réglementations pour assurer la sécurité des personnes et des équipements.
• Avant de mettre l’appareil sous tension, veuillez vous assurer que l’appareil est
correctement mis à la terre afin d’éviter tout accident inutile.
• Tous les outils qui n’ont pas besoin d’exposer les parties métalliques doivent être
isolés pour éviter un court-circuit en empêchant les parties métalliques exposées de
toucher le cadre métallique.
• Ne modifiez pas, ne réadaptez pas et ne changez aucune pièce par vous-même,
quelles que soient les circonstances.
• Pour permettre une durée de vie et un fonctionnement stable, l’environnement
d’utilisation de l’équipement doit être maintenu aussi propre, à température et
humidité constantes que possible. Le boîtier de charge ne doit pas être permis en
présence de gaz volatils ou d’atmosphère inflammable.
• Avant de mettre l’appareil sous tension, assurez-vous que la tension d’entrée, la
fréquence, les disjoncteurs et les autres conditions de l’appareil sont déjà conformes
aux spécifications.
• Il est nécessaire de vérifier s’il est conforme aux exigences réglementaires locales
avant de le permettre.
Le produit est déjà emballé à l’usine. Pendant le transport, évitez les chocs et les
coups violents afin de protéger l’emballage extérieur du produit contre les dommages.
Le produit doit être placé à une tempéra-ture ambiante de -30°C ~ + 50°C et à une
humidité relative ne dépassant pas 95%. L’air ambiant ne doit pas contenir d’acides,
d’alcalis ou d’autres gaz corrosifs et explosifs, et il doit être protégé de la pluie, de la
neige, du vent et du sable.
STOCKAGE & ENTRETIEN

OE 2046 PORTABLE CHARGER FOR ELECTRIC AND HYBRID
VEHICLE T2 3.6kW 5m
INTRODUCTION
The CE-compliant OE 2047
PORTABLE CHARGER combines
practical performance, elegant design
and reliable technology.
Equipped with vehicular
communication and safety protection,
the portable charger, which features
an industrial plug at one end and a
CE-compliant type 1/2 charging plug
at the other, enables safer home
charging.
A unique charging display lets users
know the various stages of charging
by means of the power light, plug-in
light, charging light and current light,
giving users peace of mind.
DESCRIPTION

OE 2046 PORTABLE CHARGER FOR ELECTRIC AND HYBRID
VEHICLE T2 3.6kW 5m
SPECIFICATIONS
1 . General
• Nominal voltage: 230V AC
• Maximum power: 3.6 Kw
• Wall socket: Schuko
• Certificates: CE, FCC, RoHS, IK10, UKCA

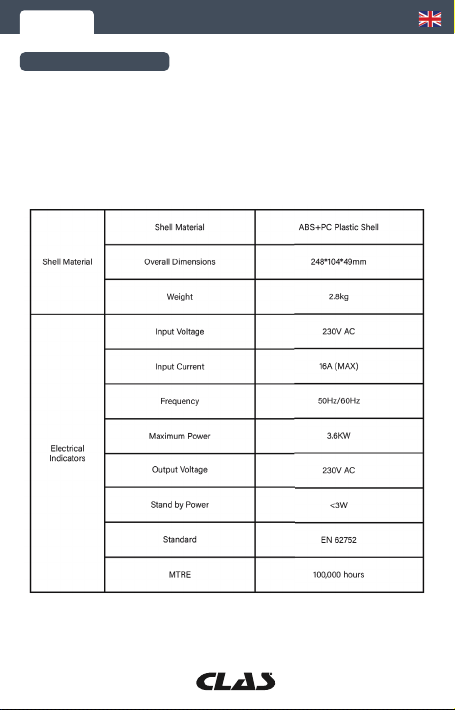

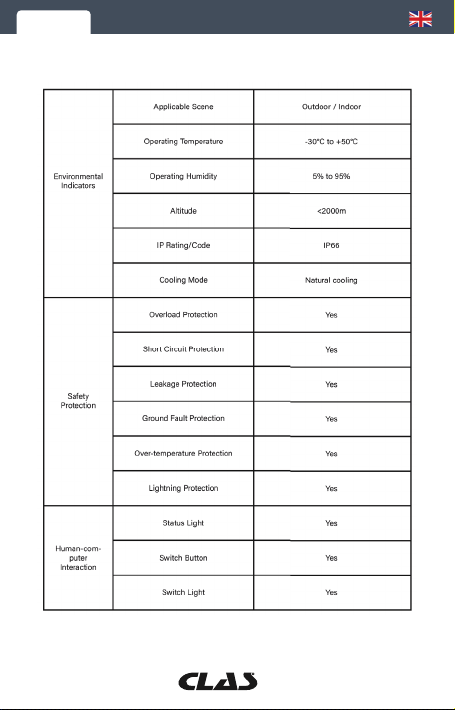

2. Technical specifications

OE 2046 PORTABLE CHARGER FOR ELECTRIC AND HYBRID
VEHICLE T2 3.6kW 5m

OE 2046 PORTABLE CHARGER FOR ELECTRIC AND HYBRID
VEHICLE T2 3.6kW 5m

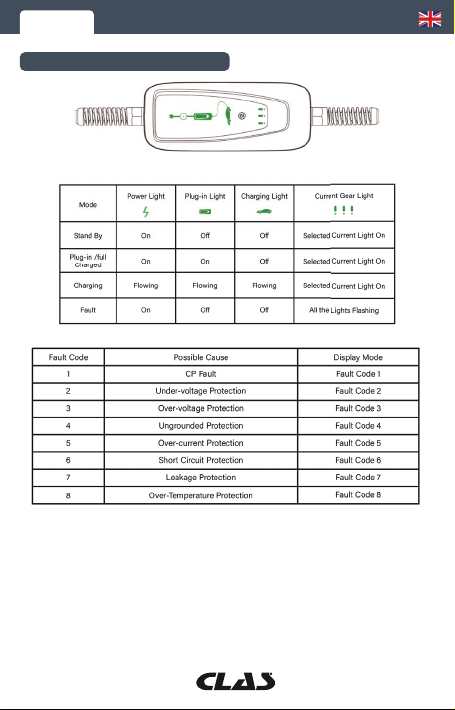

CHARGE STATUS INDICATORS
LED display status
Default codes :
• The green LED flashes as many times as the fault code and goes out for the remaining
seconds.
• For example, when the fault code is 5: the green LED flashes 5 times and goes out for
3 seconds, then flashes 5 times and goes out for 3 seconds, etc.
• When there are several faults, only one fault code is displayed.
• Charging will not continue in the event of a short-circuit protection fault and a
leakage protection fault, and can only be resumed after the charging plug has been
disconnected and reconnected; for other faults, it is not necessary to connect and
disconnect the charging plug, and charging will resume automatically after the fault
has been restored.

OE 2046 PORTABLE CHARGER FOR ELECTRIC AND HYBRID
VEHICLE T2 3.6kW 5m

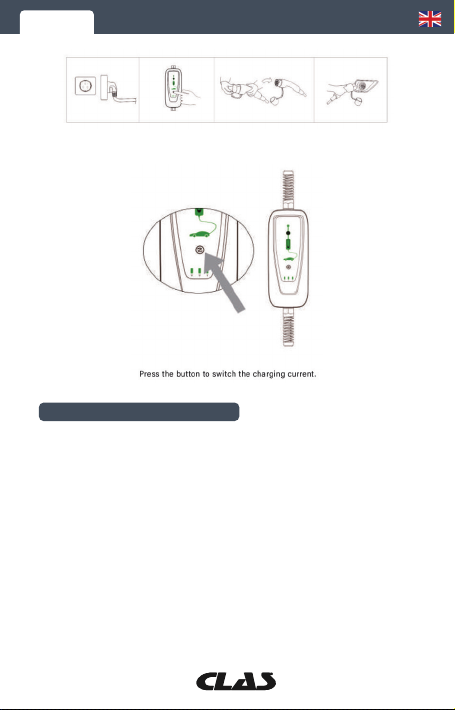

STARTING CHARGING
Quick guide to using the switchable charging unit
Caution: To switch the charging current, make sure the power plug is firmly inserted in
the socket and the electric vehicle plug is disconnected.

OE 2046 PORTABLE CHARGER FOR ELECTRIC AND HYBRID
VEHICLE T2 3.6kW 5m
SAFETY INSTRUCTIONS
DANGER !
Please read the following safety instructions carefully before using or servicing this
product. Failure to follow all instructions and procedures will void all warranties and
release CLAS from all liability.
Failure to follow instructions may result in danger!
• Please only allow the charging stand to be used when the technology is functioning
normally and safely.
• Keep children and pets away from the charging unit.
• Install the charge box away from pyrotechnics, dust and corrosive opportunities
• The output of the charge box has a high voltage, so you must take care for your
personal safety when allowing it to operate.
• If the charge box fails, there’s a risk of electric shock and even death. In an emergency,
you must cut off the power supply.
• Do not disassemble the charge box during use.
Note: The 10A charging socket may be permitted for portable chargers of less than
10A, and the 16A charging socket must be used for portable chargers of more than
10A.

OE 2046 PORTABLE CHARGER FOR ELECTRIC AND HYBRID
VEHICLE T2 3.6kW 5m
WARNINGS !
Failure to follow instructions may result in danger!
• Regularly check the charging unit for visible damage. Use of a damaged charging unit
may result in a risk of electric shock.
• Ensure that all safety devices are available at all times, and test them regularly to
make sure they are working properly;
• In the event of a ground fault, inspect the load box only after confirming that there
is no high-voltage current in the system. All these operations are based on the
assumption that the base cable is live.
• Users of the charge box must comply with the principles and regulations for ensuring
the safety of people and equipment.
• Before energizing the device, please ensure that it is properly grounded to avoid
unnecessary accidents.
• All tools that do not need to expose metal parts must be insulated to prevent short-
circuiting by preventing exposed metal parts from touching the metal frame.
• Do not modify, retrofit or change any parts yourself, under any circumstances.
• To ensure long life and stable operation, the operating environment should be kept as
clean, constant in temperature and humidity as possible. The charging unit must not
be allowed to operate in the presence of volatile gases or flammable atmospheres.
• Before energizing the unit, make sure that input voltage, frequency, circuit breakers
and other unit conditions are already within specifications.
• It is necessary to check that it complies with local regulatory requirements before
enabling it.
The product is already packed at the factory. During transport, avoid violent shocks
and blows to protect the product’s outer packaging from damage. The product should
be stored at an ambient temperature of -30°C ~ + 50°C and at a relative humidity not
exceeding 95%. The ambient air must be free from acids, alkalis and other corrosive and
explosive gases, and protected from rain, snow, wind and sand.
STORAGE & MAINTENANCE

Si vous avez besoin de composants ou de pièces, contactez le revendeur
En cas de problème veuillez contacter le technicien de votre distributeur agréé
If you need components or parts, please contact the reseller.
In case of problems, please contact your authorized technician.
CLAS Equipements
83 chemin de la CROUZA
73800 CHIGNIN
FRANCE
Tél. [phone]
Fax. [phone]

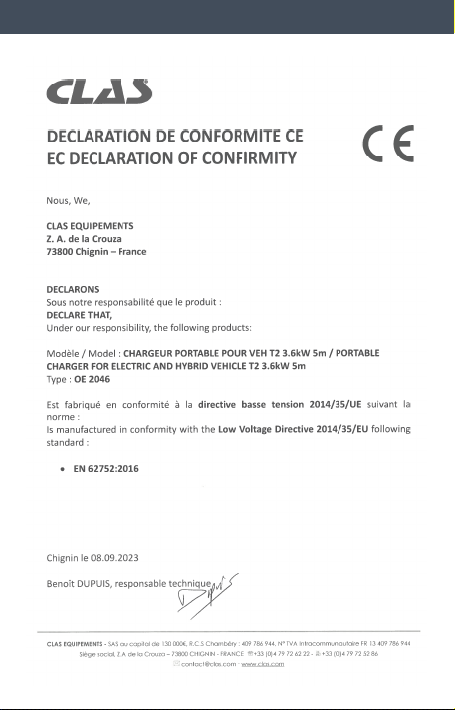

CHARGEUR PORTABLE POUR VEH T2 3.6kW 5m
PORTABLE CHARGER FOR ELECTRIC AND HYBRID VEHICLE T2 3.6kW 5m
OE 2046
