Clearaudio concept V2 User manual

clearaudio
MM Tonabnehmer / MM cartridges
User manual
Bedienungsanleitung
© clearaudio electronic GmbH Made in Germany

User manual / Bedienungsanleitung
Page / Seite 2 © clearaudio electronic GmbH
User manual...................................2 – 11
Bedienungsanleitung.....................12 - 21
Dear Clearaudio customer,
Thank you for choosing a high-quality Clearaudio V2 moving
magnet (MM) cartridge.
Each component part that makes up a Clearaudio V2 MM cartridge
is measured, analysed and hand-selected.
Every cartridge is 100% ‘Made in Germany’ by Clearaudio’s own
dedicated in-house team, ensuring its uniqueness and quality.
Please note:
This user manual gives you valuable information for the correct
installation of your cartridge. For ne adjustment, however, we
can only provide general guidelines, since the optimal adjustment
depends primarily on your specic tonearm and turntable.
Many thanks again for choosing Clearaudio.
We wish you much musical enjoyment with your new MM cartridge.
Clearaudio electronic GmbH

User manual / Bedienungsanleitung
Made in Germany Page / Seite 3
Safety instructions
1. Maintenance
• Before playing a record, please remove all dust and dirt from
the record’s surface using a quality cleaning device. For the best
results, a record cleaning machine should be used.
Ask your dealer about Clearaudio´s matrix cleaning machines.
• Always keep the stylus tip clean. Clean the needle regularly
with a soft brush or with a commercially available cleaning uid
(Clearaudio Elixir of Sound Art. No. AC003).
Please make sure that no liquid gets on the cartridge body.
• Avoid storing the cartridge near devices with electrical
transformers and motors that can generate magnetic elds.
Any demagnetization could result in a loss of output voltage and
thus distortion or deterioration in the sound.
• Please note:
Never disconnect your tonearm cable from your pre-amplier
while your unit is still on. Please switch your pre-amplier o
before starting to disconnecting your tonearm connectors from
the phono inputs of your pre-amplier.
Important - please note:
Do not try to remove the stylus assembly yourself.
Any damage caused by failure to follow the advice given in the
Clearaudio user manual will invalidate the product warranty.
Clearaudio will assume no liability for any such damage.

User manual / Bedienungsanleitung
Page / Seite 4 © clearaudio electronic GmbH
2. Transportation
Should further transportation of the cartridge be necessary, please
always use the original packing material and secure the needle
protector with a rubber band. Otherwise serious damage could occur.
3. Service
If any servicing or repair of a Clearaudio product is necessary,
please rst contact your dealer or distributor. Alternatively contact
Clearaudio directly and we will inform you about your nearest
service location.
PLEASE RETAIN ALL ORIGINAL PACKAGING.
You will need it if this product has to be transported and/or shipped.
Any further questions you may have about this product should be
directed to your local dealer.
4. Safety instructions
Disposal
This product is not allowed to be disposed with household
waste.
WEEE Reg.No.: DE26004446
Contains swallowable parts, not for small children.
Not suitable for shellac records (78rpm).
This phono cartridge is only for mounting on
tonearms and must not be used for other purposes.

User manual / Bedienungsanleitung
Made in Germany Page / Seite 5
Contents
1. Included accessories ............................... 6
2. Mounting procedure ................................ 7 - 8
3. Adjustment of the tracking force ............ 9
4. Technical data ......................................... 10 - 11
Warranty information.................................. 22 - 23

User manual / Bedienungsanleitung
Page / Seite 6 © clearaudio electronic GmbH
1. Included accessories
• Allen key 2mm
• Cartridge mounting screws (2pcs. M2.5 x 10mm)
• User manual
Additional analogue accessories are available at: www.analogshop.de
The following are recommended:
• Clearaudio Test Record (Art. No. LP43033)
• Clearaudio Break-In Test Record (Art. No. BIN070904)
• Clearaudio Setting Template (Art. No. AC005/IEC)
• Clearaudio Stylus Gauge (Art. No. AC094)
• Clearaudio Weight Watcher touch (Art. No. AC0163)
• Clearaudio Elixir of Sound (Art. No. AC003)
• Clearaudio Diamond cleaner brush (Art. No. AC014)
• Clearaudio Mini Level Gauge (Art. No. AK001)

User manual / Bedienungsanleitung
Made in Germany Page / Seite 7
2. Mounting procedure
Take the cartridge out of the packaging. To avoid any damage, we
recommend leaving the stylus guard on the cartridge while mounting
the cartridge onto the tonearm.
Use the screws provided to mount your Clearaudio MM cartridge
(the cartridge threads in the body comply with the metric standard
for M 2.5mm screws and have the standard spacing of 12.7mm).
Be careful not to over-tighten the screws as they may strip
the threaded holes.
Now connect the pins of your Clearaudio cartridge to the jacks of
the headshell or tonearm cable, taking care not to use too much
force. If necessary, you can use suitable precision pliers or tweezers
for assistance.
Please note the colour coding below in order to ensure the correct
phase in music playback, otherwise an audible sound deterioration
would result.

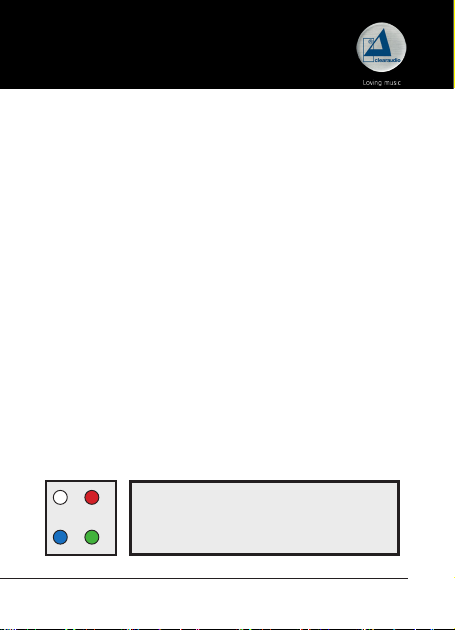

Pic. 1: Color marking of the signal pins
+
-
LR
Left output (L+) >> white
Left output (L-) >> blue
Right output (R+) >> red
Right output (R-) >> green

User manual / Bedienungsanleitung
Page / Seite 8 © clearaudio electronic GmbH
We recommend the following order of assembly:
1. Mount the MM cartridge on the tonearm.
2. Connect the tonearm or turntable ground with the
preamplier ground (before plugging in the electrical
power supply).
3. Plug the tonearm cable into the phono inputs of your
preamplier.
4. Turn down the volume control to a minimum position
(position 0).
5. Plug the mains power cord into your electrical power
supply.
Our tip for mounting the cartridge:
Choose a bright workplace and good tools, and take your time so
you can concentrate.

User manual / Bedienungsanleitung
Made in Germany Page / Seite 9
3. Adjustment of the tracking force
Carefully remove the stylus guard from the cartridge by grasping it
with your thumb and forenger and gently pulling it forward.
The correct tracking force for your MM cartridge can be found in the
technical data in this user manual. Please only use these values, since
if the tracking force is too light (1g or less) the cartridge could jump
out of the record groove and damage the needle.
However, you should never set a tracking force of more than 5g as
this could cause damage to the diamond and thus to the cartridge.
In case that it is not possible to set the optimal tracking force due
the cartridge being too light, you should use a spacer plate, available
from your Clearaudio importer/dealer.
Further valuable information for the correct adjustment of your
cartridge can be found in the respective user manual of the turntable
and/or tonearm manufacturer.

User manual / Bedienungsanleitung
Page / Seite 10 © clearaudio electronic GmbH
concept V2 Performer V2
Total mass: 8.6g (± 0.2g) 8.4g (± 0.4g)
Frequency response: 20Hz - 20kHz 20Hz - 20kHz
Output voltage
(1kHz, 5cm/s): ~ 3.3mV ~ 3.3mV
Channel separation
(1kHz): 20dB 20dB
Channel balance (1kHz): 2dB 1.5dB
Tracking ability: 80μm 80μm
Recommended tracking force: 2.2g (± 0.3g) 2.2g (± 0.3g)
Coil impedance (1kHz): 0.66kΩ 0.66kΩ
Coil inductance: 400mH 400mH
Load resistance: 47kΩ 47kΩ
Load capacitance: 100pF 100pF
Cantilever /
stylus shape:
Aluminium /
elliptical
Aluminium /
elliptical
Compliance: 15μ/mN 15μ/mN
Cartridge body: Aluminium Ebony wood
Manufacturer warranty: 2 years* 2 years*
4. Technical data
* Provided that the warranty card is correctly completed and returned to
Clearaudio, or your product is registered online at
https://clearaudio.de/en/service/registration.php, within 14 days of purchase.

User manual / Bedienungsanleitung
Made in Germany Page / Seite 11
Artist V2 Virtuoso V2 Maestro V2
8.4g (± 0.4g) 8.4g (± 0.4g) 8.4g (± 0.4g)
20Hz - 20kHz 20Hz - 20kHz 20Hz - 20kHz
~ 3.6mV ~ 3.6mV ~ 3.6mV
24dB 26dB 25dB
0.8dB 0.4dB 0.3dB
80μm 80μm 80μm
2.2g (± 0.3g) 2.2g (± 0.3g) 2.2g (± 0.3g)
0.66kΩ 0.66kΩ 0.66kΩ
400mH 400mH 400mH
47kΩ 47kΩ 47kΩ
100pF 100pF 100pF
Aluminium /
elliptical
Aluminium /
elliptical
Boron /
Shibata
15μ/mN 15μ/mN 16μ/mN
Ebony wood Ebony wood Ebony wood
2 years* 2 years* 2 years*

User manual / Bedienungsanleitung
Page / Seite 12 © clearaudio electronic GmbH
Sehr verehrte clearaudio Kundin,
sehr verehrter clearaudio Kunde,
vielen Dank, dass Sie sich für ein hochwertiges Produkt aus dem
Hause clearaudio electronic GmbH entschieden haben.
Jeder clearaudio Moving-Magnet-Tonabnehmer der V2-Generation
wird mehrfach gemessen, analysiert und handselektiert.
Nur durch diese konsequente Arbeit, Forschung und Entwicklung,
können wir Ihnen den Zugang zu einem unvergleichbaren und
einzigartigen Produkt – „Made in Germany“ – ermöglichen.
Bitte beachten Sie:
Diese Bedienungsanleitung gibt Ihnen wertvolle Hinweise zum
richtigen Einbau Ihres Tonabnehmersystems. Für die Feineinstellung
können jedoch nur Richtwerte und Anhaltspunkte geliefert werden,
denn die optimale Justage ist größtenteils von Ihrem Tonarm und /
oder Plattenspieler abhängig.
Wir bedanken uns bei Ihnen für Ihr Vertrauen und wünschen Ihnen
viel Freude mit Ihrem neuen clearaudio MM Tonabnehmer.
clearaudio electronic GmbH

User manual / Bedienungsanleitung
Made in Germany Page / Seite 13
Sicherheitshinweise
1. Wartung
• Reinigen Sie bitte jede Platte vor dem Erst-Abspielen mit einer
Plattenwaschmaschine. Sie erreichen dadurch eine viel ruhigere
Musikwiedergabe (um ca. 10 dB verbesserter „Signal-Rausch“
Abstand!)
• Reinigen Sie auch die Nadel regelmäßig mit einem weichen Pinsel
oder mit einer im Fachhandel erhältlichen Reinigungsüssigkeit
(clearaudio Elixir of Sound Art. Nr. AC003).
Bitte achten Sie darauf, dass hierbei keine Flüssigkeit auf den
Tonabnehmer-Körper gelangt.
• Vermeiden Sie die Lagerung des Tonabnehmers in Nähe von
Geräten mit elektrischen Transformatoren und Motoren, die
Magnetfelder erzeugen können. Jede Endmagnetisierung
könnte einen Ausfall der Ausgangsspannung und somit zu einer
Verzerrung oder Verschlechterung im Klang führen.
• Bitte beachten:
Trennen Sie niemals das Tonarmkabel vom Verstärker, während
Ihr Gerät immer noch eingeschaltet ist. Bitte schalten Sie den
Vorverstärker aus, bevor Sie die Tonarm-Anschlüsse von den
Phono-Eingängen des Vorverstärkers trennen.
WICHTIG! Unbedingt lesen!
Versuchen Sie keinesfalls den Nadelträger selbst auszubauen!
Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung
entstehen, erlischt der Garantieanspruch.
Für Folgeschäden, die daraus resultieren, übernehmen wir keine
Haftung.

User manual / Bedienungsanleitung
Page / Seite 14 © clearaudio electronic GmbH
2. Transport
Sollte ein weiterer Transport des Tonabnehmers erforderlich sein,
verwenden Sie immer nur die Originalverpackung und sichern Sie
den Nadelschutz mit einem Gummiband. Andernfalls könnte Ihr
Tonabnehmer ernsthafte Schäden davon tragen.
3. Service
Wenn eine Wartung oder Reparatur an einem clearaudio Produkt
erforderlich ist, wenden Sie sich bitte zuerst immer an Ihren
Händler oder Vertriebspartner. Alternativ können Sie clearaudio
direkt kontaktieren und wir werden Sie über Ihre nächstgelegenen
Servicestelle informieren.
Bewahren Sie die vollständige Originalverpackung auf. Sie benötigen
diese, wenn das Produkt transportiert und / oder verschickt werden
soll. Alle weiteren Fragen zu diesem Produkt können Sie an ihren
örtlichen Fachhändler richten.
4. Sicherheitshinweise
Entsorgung
Dieses Produkt darf nicht zusammen mit Restmüll entsorgt
werden.
WEEE Reg.Nr.: DE26004446
Lieferumfang enthält verschluckbare Kleinteile.
NICHT FÜR SCHELLACK PLATTEN (78 U/min)
GEEIGNET!
Dieser Tonabnehmer ist nur zur Montage an
Tonarmen bestimmt und darf nicht für andere
Zwecke verwendet werden.

User manual / Bedienungsanleitung
Made in Germany Page / Seite 15
Inhaltsverzeichnis
1. Zubehör im Lieferumfang............... 16
2. Montage.......................................... 17 - 18
3. Einstellen der Auagekraft............. 19
4. Technische Daten ........................... 20 - 21
Garantiehinweise ............................... 22 - 23

User manual / Bedienungsanleitung
Page / Seite 16 © clearaudio electronic GmbH
1. Zubehör im Lieferumfang
• Innensechskantschlüssel 2mm
• Befestigungsschrauben (2 Stück M2,5 x 10mm)
• Bedienungsanleitung
Weiteres Analog-Zubehör erhältlich unter: www.analogshop.de.
Empfohlenes Zubehör:
• Clearaudio Test Record (Art. Nr. LP43033)
• Clearaudio Break-In Test Record (Art. Nr. BIN070904)
• Clearaudio Setting Template (Art. Nr. AC005/IEC)
• Clearaudio Stylus Gauge (Art. Nr. AC094)
• Clearaudio Weight Watcher touch (Art. Nr. AC0163)
• Clearaudio Elixir of Sound (Art. Nr. AC003)
• Clearaudio Diamond cleaner brush (Art. Nr. AC014)
• Clearaudio Mini Level Gauge (Art. Nr. AK001)

User manual / Bedienungsanleitung
Made in Germany Page / Seite 17
2. Montage
Nehmen Sie den Tonabnehmer aus der Verpackung.
Zur Montage an Ihrem Tonarm empehlt es sich den Nadelschutz auf
dem Tonabnehmer zu belassen, um Beschädigungen zu vermeiden.
Montieren Sie mit Hilfe der beiliegenden Schrauben Ihren clearaudio
MM-Tonabnehmer, (die Aufnahmegewinde im Tonabnehmergehäuse
entsprechen der metrischen Norm für M 2,5 mm Schrauben und
weisen den international genormten Abstand von 12,7 mm auf).
Achten Sie darauf, die Schrauben niemals zu fest anzudrehen,
da diese sich in den Gewindelöchern verklemmen oder
ausreisen können.
Verbinden Sie nun, ohne große Krafteinwirkung, die Anschlussstifte
Ihres clearaudio Tonabnehmers mit den Buchsen des Headshell-
oder Tonarm-Kabels. Falls nötig, können Sie eine geeignete
Präzisionszange oder Pinzette zur Hilfestellung verwenden.
Beachten Sie dabei unbedingt die vorgegebenen Farbcodierungen.
Nur dann ist die absolute Phase bei der Musikwiedergabe korrekt,
andernfalls wäre eine deutlich hörbare Klangverschlechterung die
Folge.
Abb. 1: Farben der Tonarmverkabelung
+
-
LR
Linker Signalstift (L+) >> weiß
Linker Signalstift (L-) >> blau
Rechter Signalstift (R+) >> rot
Rechter Signalstift (R-) >> grün

User manual / Bedienungsanleitung
Page / Seite 18 © clearaudio electronic GmbH
Wir empfehlen folgende Reihenfolge bei der Montage:
1. MM Tonabnehmer im Tonarm einbauen
und anschließen.
2. Masseverbindung zwischen Plattenspieler
bzw. Tonarm und Phonovorverstärker herstellen.
3. Cinch (RCA) Stecker in die Eingangsbuchsen
des Vorverstärkers stecken.
4. Vorverstärker-Lautstärke-Stellung immer auf
„0“ stellen.
5. Netzstecker des Vorverstärkers an das Stromnetz
anschließen.
Unser Tipp für die Tonabnehmereinstellung:
Wählen Sie einen hellen Arbeitsplatz, gutes Werkzeug und bewahren
Sie Ruhe und Konzentration.

User manual / Bedienungsanleitung
Made in Germany Page / Seite 19
3. Einstellen der Auagekraft
Entfernen Sie vorsichtig den Nadelschutz vom Tonabnehmer, indem
Sie diesen mit Daumen und Zeigenger greifen und vorsichtig nach
vorne abziehen.
Die korrekte Auagekraft für Ihren MM-Tonabnehmer können Sie den
technischen Daten in dieser Anleitung entnehmen. Bitte verwenden
Sie nur diese Werte, da bei einer zu leichten Auagekraft (1 g oder
weniger) der Tonabnehmer aus der Plattenrille springen und somit
die Nadel beschädigen könnte.
Sie sollten auch niemals mehr als 5 g einstellen, da auch dies Schäden
am Diamanten und somit am Tonabnehmer verursachen könnte.
Wenn es Ihnen nicht möglich ist die optimale Auagekraft
einzustellen, da der Tonabnehmer zu leicht ist, sollten Sie ein
Abstands-Plättchen verwenden. Diese sind bei Ihrem clearaudio
Fachhändler erhältlich.
Weitere wertvolle Hinweise zur korrekten Einstellung Ihres
Tonabnehmers nden Sie auch in der jeweiligen Anleitung des
Plattenspielers- bzw. Tonarmherstellers.

User manual / Bedienungsanleitung
Page / Seite 20 © clearaudio electronic GmbH
concept V2 Performer V2
Masse des Gesamtsystems: 8,6 g (± 0,2 g) 8,4 g (± 0,4 g)
Frequenzgang: 20 Hz - 20 kHz 20 Hz - 20 kHz
Ausgangsspannung
(1 kHz, 5 cm/s): ~ 3,3 mV ~ 3,3 mV
Kanaltrennung (1 kHz): 20 dB 20 dB
Kanalbalance (1 kHz): 2 dB 1,5 dB
Abtastfähigkeit: 80 μm 80 μm
Empfohlenes Auagegewicht: 2,2 g (± 0,3 g) 2,2 g (± 0,3 g)
Spulenimpedanz (1 kHz): 0,66 kΩ 0,66 kΩ
Spuleninduktivität: 400 mH 400 mH
Lastwiderstand: 47 kΩ 47 kΩ
Kapazitive Last: 100 pF 100 pF
Nadelträger /
Diamantschli:
Aluminium /
elliptisch
Aluminium /
elliptisch
Nadelnachgiebigkeit: 15 μ/mN 15 μ/mN
Systemkörper: Aluminium Ebenholz
Herstellergarantie: 2 Jahre* 2 Jahre*
4. Technische Daten
* Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio oder online
registrierter Garantie innerhalb von 14 Tagen.
(https://clearaudio.de/de/service/registration.php)
