Clearaudio Emotion-CMB User manual

User manual
Bedienungsanleitung
© clearaudio electronic GmbH, 2021-04 Made in Germany
Emotion-CMB
Upgrade Kit - Nachrüstsatz
Pic. similar /
Abb. ähnlich

User manual / Bedienungsanleitung
Page / Seite 2 © clearaudio electronic GmbH, 2021-04
User manual ...............................................2 - 9
Bedienungsanleitung..................................10 - 17
Dear Clearaudio customer,
Congratulation’s to your choice of the Emotion-CMB upgrade kit.
The Emotion-CMB bearing is based on the development of the Clearaudio CMB-Bearing
(Ceramic Magnetic Bearing) and took several years of research.
Two upon each other arranged homopolar magnetic elds are acting in a small, dened range and
are pushing each other o.
In spite of the small operating range the magnetic elds are shielded outwards using high ecient
materials.
A polished, high-precision axis made out of ceramic is vertically conducted in a sinterbronze-bushing.
The matching process of these elemental parts for this inverted bearing principle is realised by hand
in highest possible accuracy.
The result of using the CMB-Bearing are rumble measurements as low as never reached until now
as well as an improved constant velocity.
There is no bearing ball needed anymore. The interaction of these selected parts leads to the eect
that lets your turntable platter oat and gives a huge improvement to the Emotion turntable.
Please read this instructions carefully, to avoid any damages or loss of warranty.
These instructions will help you with an easy set-up and guarantee the highest pleasure for a long
time.
We wish you a lot of musical enjoyment with your new Clearaudio Emotion-CMB turntable.
Clearaudio electronic GmbH
Important:
Avoid any contact with cardiac pacemaker!
Avoid any contact with credit cards!

User manual / Bedienungsanleitung
Made in Germany Page / Seite 3
Contents
1. Packing contents........................................................................................4
2. Installation of the Emotion-CMB .............................................................5 - 8
3. Special information ....................................................................................9

User manual / Bedienungsanleitung
Page / Seite 4 © clearaudio electronic GmbH, 2021-04
1. Packing contents
Your Emotion-CMB upgrade kit comes in a secure packing to avoid during the transportation any
damages.
Please store this original packing, in case you need to ship the
Emotion-CMB .

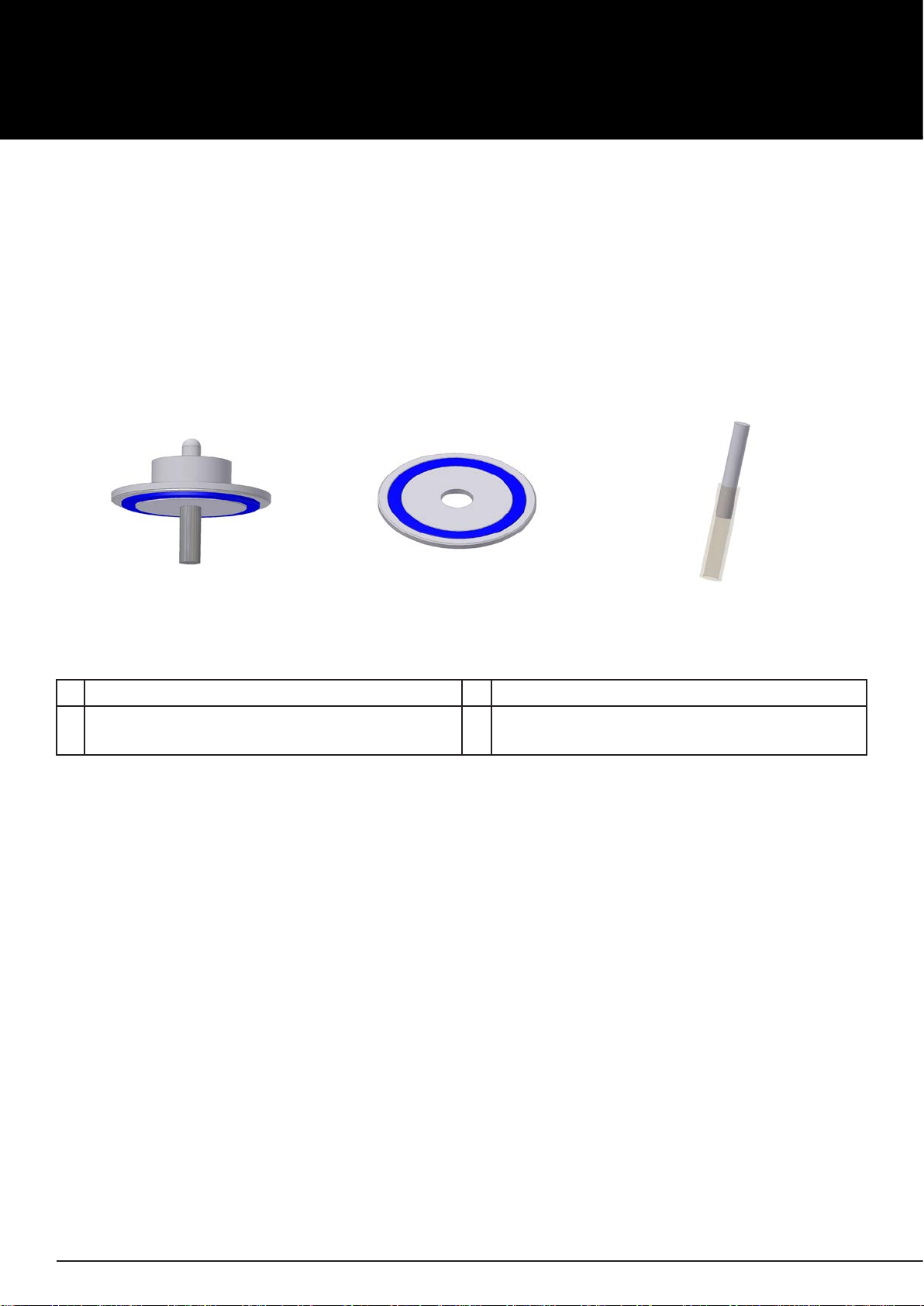

Please use the list below to check the packing contents of your newly purchased clearaudio CMB-
Bearing:
1Upper part of the CMB-bearing 3Tool to remove the bearing ball
2Magnetic ring (lower part) 4Not shown:
User manual
12 3

User manual / Bedienungsanleitung
Made in Germany Page / Seite 5
2. Installation of the Emotion-CMB
The installation of the Emotion-CMB upgrade kit is easy and done in a few minutes.
Please follow the steps to install your Emotion-CMB upgrade kit:
Pic. 1
Pic. 3
Pic. 2
Step 1:
Taking o the belt (Pic. 1).
Step 2:
Taking o the plater (Pic. 2).
Step 3:
Removing the standard bearing
(Pic. 3).

User manual / Bedienungsanleitung
Page / Seite 6 © clearaudio electronic GmbH, 2021-04
Bearing ball removal tool

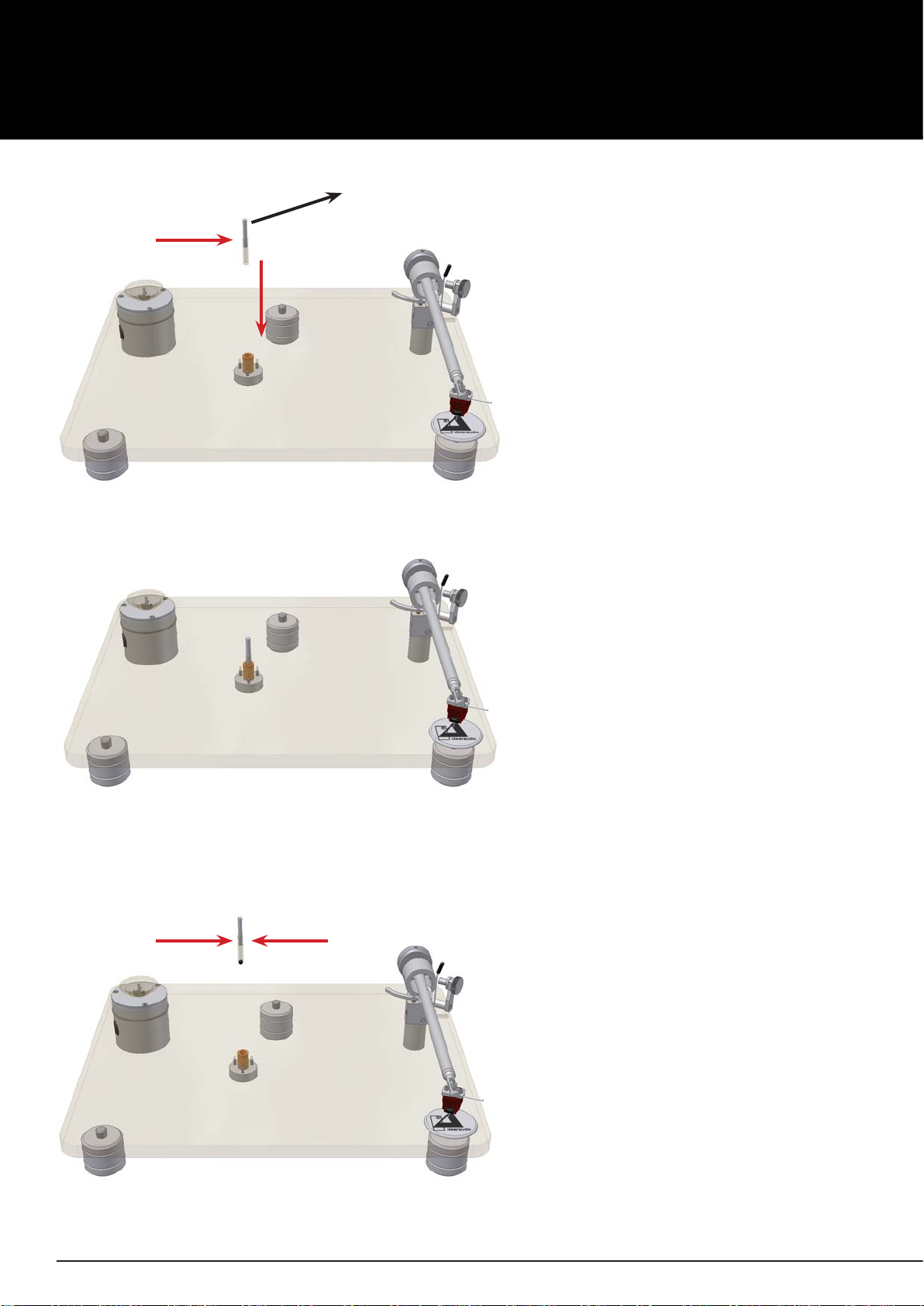

Pic. 4
Pic. 5
Pic. 6
Step 4:
Removing the bearing ball.
Please use the tool to remove the
bearing ball (Pic 4).
Step 5:
Remove the bearing ball by pushing
the tool into the bearing (Pic. 5).
Step 6:
Pull the tool out of the bearing.
The bearing ball is now removed
(Pic. 6).

User manual / Bedienungsanleitung
Made in Germany Page / Seite 7
!

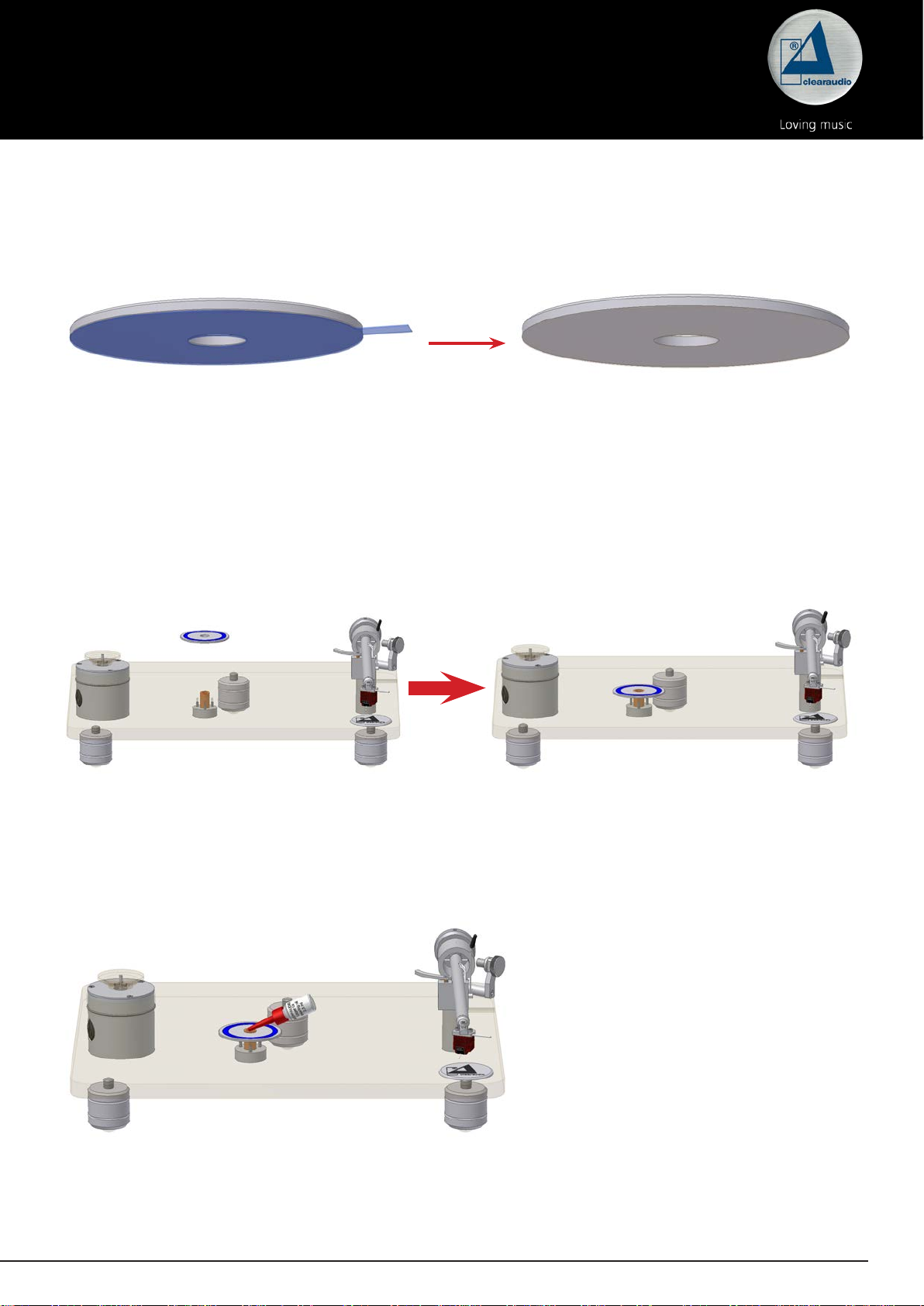

Pic. 7
Pic. 8
Pic. 9
Step 7:
IMPORTANT: Please remove the protection foil from the magnetic ring before applying the ring on
the turntable chassis (Pic.7).
Step 8:
The side of the magnet ring with glue must face to the turntable chassis.
Place the magnet ring onto the bearing shaft (Pic. 8).
Step 9:
Synthetic bearing oil for the turntable
bearing (2 – 3 drops) (Pic. 9).

User manual / Bedienungsanleitung
Page / Seite 8 © clearaudio electronic GmbH, 2021-04
Pic. 10
Pic. 11
The Emotion-CMB upgrade is now nished.
Before listening to music, please check the set-up of the VTA (Vertical Tracking Angle) of your
tonearm and cartridge combination.
We wish you a lot of pleasure with your new Emotion-CMB upgrade.
Your Clearaudio-team
Step 11:
Setting up the platter and allocate the belt (Pic. 11).
IMPORTANT: Use only genty pressure during this step!
Step 10:
Place the upper part of the CMB into
the bearing shaft (Pic. 10).

User manual / Bedienungsanleitung
Made in Germany Page / Seite 9
3. Special information
• If any servicing or repair of a Clearaudio product is necessary, please rst contact your dealer
or distributor. Alternatively contact Clearaudio directly and we will advise you of your nearest
service location.
• Transportation advice: If any transportation of the Emotion-CMB should be necessary, please
always be carefull to avoid any damages to the axis. Please use the original packing!
• About two years you can lubricate (but only if you recognize speed variations) the bearing of the
turntable with the Clearaudio full synthetic bearing oil (Art. Nr. AC068).
In this case it is enough to put 2 or 3 drops of the oil into bearing.
Clearaudio oers a range of professional accessories for your turntable.
Please contact your dealer / distributor for more information.

User manual / Bedienungsanleitung
Page / Seite 10 © clearaudio electronic GmbH, 2021-04
Sehr verehrte clearaudio – Kundin, sehr verehrter clearaudio - Kunde,
das clearaudio CMB (Ceramic Magnetic Bearing) ist in langjähriger Forschungsarbeit entwickelt
worden und beruht auf einem clearaudio Patent.
Zwei übereinander angeordnete, gleichpolige, homogene Magnetfelder wirken auf kleinem,
denierten Raum und stoßen sich gegenseitig ab.
Die Magnetfelder sind trotz des kleinen Aktionsradius zusätzlich mit hocheektiven Materialien nach
außen abgeschirmt.
Eine hochpräzise Achse aus polierter Keramik ist vertikal in Sinterbronzebuchsen geführt.
Die Anpassung dieser für das invertierte Lager ebenfalls elementaren Bauteile erfolgt von Hand und
ist von höchster Genauigkeit.
Das Emotion-CMB Lager Nachrüstsatz macht eine Lagerkugel überüssig und lässt den Plattenteller
durch die patentierte Magnetanordnung wie auf einem Luftkissen schweben.
Um die volle Qualität des Emotion-CMB Upgrade nutzen zu können, lesen Sie bitte diese
Bedienungsanleitung aufmerksam durch.
Alle Hinweise dienen dazu, Ihnen viele Jahre ungetrübten Musikgenuss zu bereiten und
Fehlbedienungen zu verhindern.
Wir bedanken uns bei Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem neuen
clearaudio Emotion-CMB Upgrade.
clearaudio electronic GmbH
Wichtig!
Vermeiden Sie den Kontakt mit Herzschrittmachern!
Vermeiden Sie den Kontakt mit jeglichen Scheckkarten!

User manual / Bedienungsanleitung
Made in Germany Page / Seite 11
Inhaltsverzeichnis
1. Lieferumfang.......................................................................................12
2. Einbau des Emotion-CMB Lagers.........................................................13 - 16
3. Besondere Hinweise ...........................................................................17

User manual / Bedienungsanleitung
Page / Seite 12 © clearaudio electronic GmbH, 2021-04
1. Lieferumfang
Das clearaudio Emotion-CMB verlässt unsere Fertigung in einer besonders sicheren Verpackung.
Bewahren Sie diese Verpackung auf, um jederzeit einen sicheren Transport Ihres CMB-Lagers zu
gewährleisten.
Bitte kontrollieren Sie anhand der unten aufgeführten Liste den Lieferumfang Ihres neu erworbenen
clearaudio Emotion-CMB Lagers. Dieser besteht aus:
1CMB-Lager Oberteil 3Vorrichtung zum Herausnehmen der
Lagerkugel
2Magnetring (unteres Lagerteil) 4Ohne Abbildung:
Bedienungsanleitung
12 3

User manual / Bedienungsanleitung
Made in Germany Page / Seite 13
2. Einbau des Emotion-CMB Lagers
Der Einbau des Emotion-CMB Lager Nachrüstsatzes ist einfach und innerhalb kurzer Zeit
abgeschlossen. Folgen Sie dabei bitte den nachfolgenden Anweisungen:
Abb. 1:
Abb 3
Abb. 2
Schritt 1
Abnehmen des Riemens (Abb. 1).
Schritt 2
Abnehmen des Plattentellers (Abb. 2).
Schritt 3
Entfernen des Standard Lageroberteils
(Abb. 3).

User manual / Bedienungsanleitung
Page / Seite 14 © clearaudio electronic GmbH, 2021-04
Werkzeug zum Entfernen der Lagerkugel

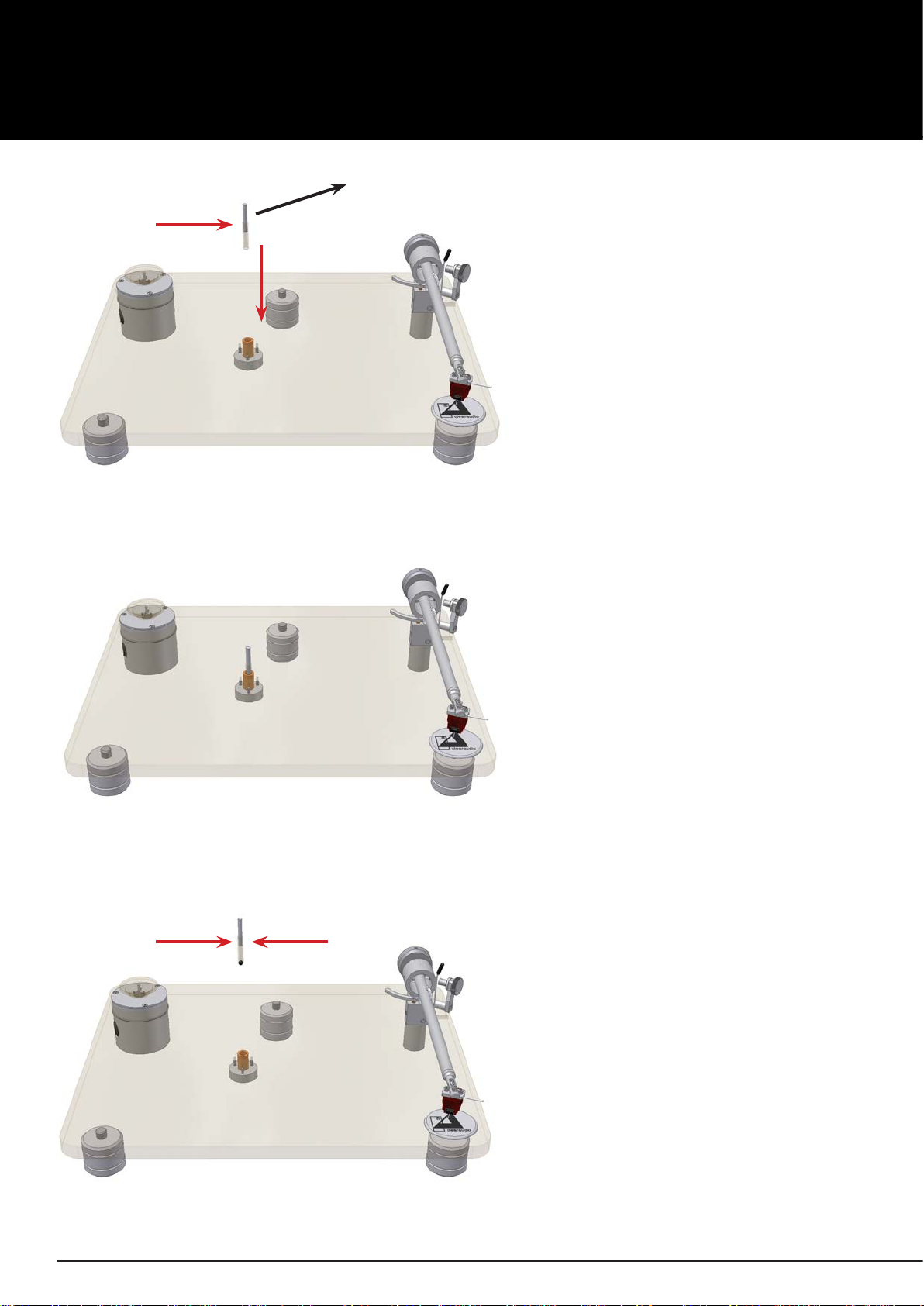

Abb. 4
Abb. 5
Abb. 6
Schritt 4
Entfernen der Lagerkugel: Bitte nehmen Sie
die Vorrichtung (im Lieferumfang erhalten)
zur Hand (Abb. 4).
Schritt 5
Entfernen der Lagerkugel: Stecken Sie die
Vorrichtung in die Lagerbuchse und üben
Sie einen leichten Druck aus (Abb. 5).
Schritt 6
Entfernen der Lagerkugel:
Ziehen Sie die Vorrichtung wieder aus
der Lagerbuchse. Nun ist die Lagerkugel
entfernt (Abb. 6).

User manual / Bedienungsanleitung
Made in Germany Page / Seite 15
!
Abb. 7
Abb. 8
Abb. 9
Schritt 7
WICHTIG: Bitte entfernen Sie die Schutzfolie auf der Unterseite des Magnetrings! (Abb.7)
Schritt 8
Aufsetzen des Magnetrings auf die Achse. Die mit Kleber beschichtete Seite des Magnetrings muss
zur Laufwerksoberäche weisen. Bitte pressen Sie den Magnetring über die Lagerbuchse zentriert
auf das Laufwerkschassis an (Abb. 8).
Schritt 9
Synthetisches Lageröl (2-3 Tropfen) in die
Lagerbuchse geben (Abb. 9).

User manual / Bedienungsanleitung
Page / Seite 16 © clearaudio electronic GmbH, 2021-04

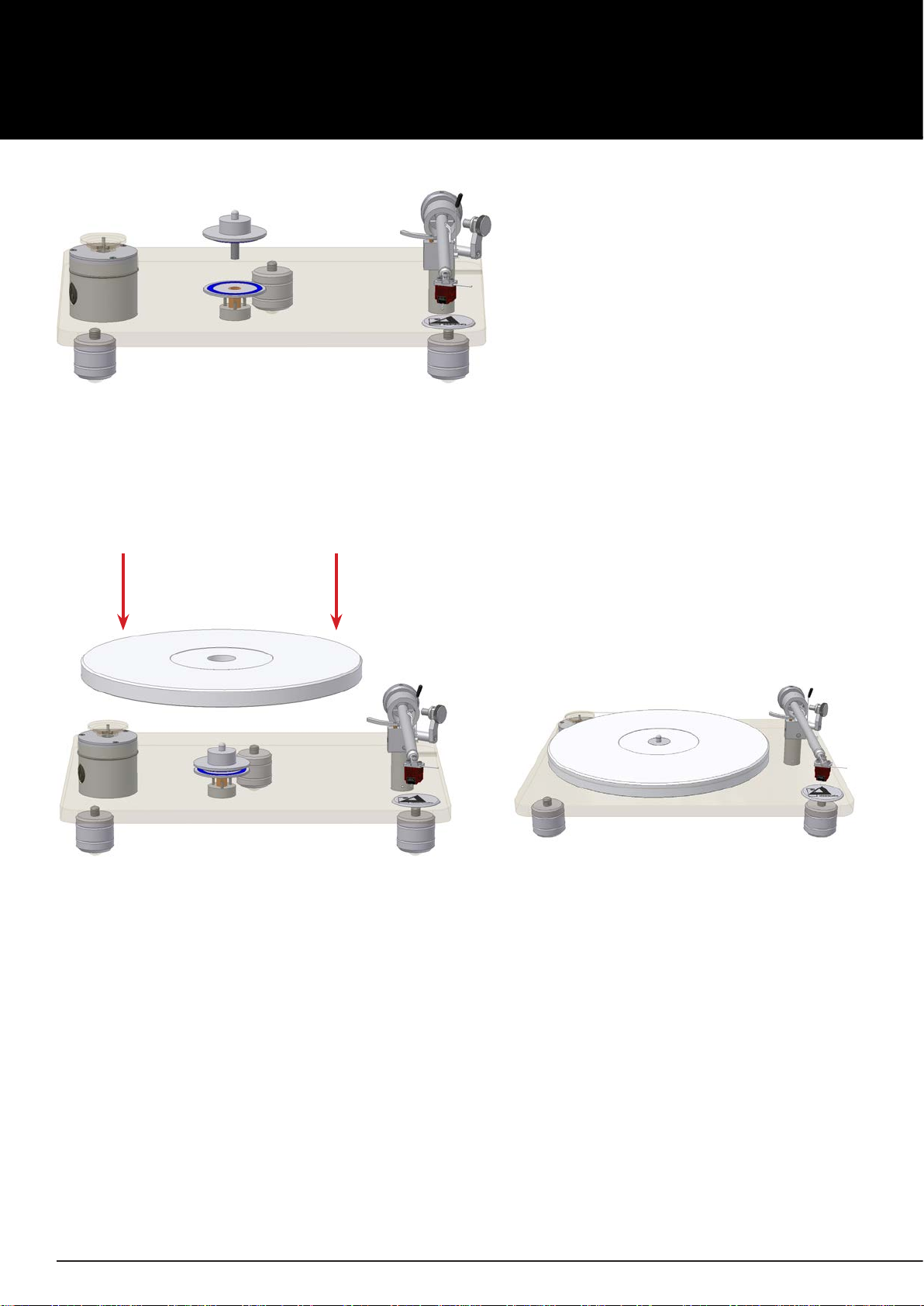

Abb. 10
Abb. 11
Der Umbau Ihres Emotion-Laufwerks mit dem CMB-Upgrade ist nun abgeschlossen!
Prüfen Sie vor Ihrem ersten Musikgenuss die VTA (Vertical Tracking Angle)Einstellung Ihrer Tonarm-/
Tonabnehmerkombination.
Wir wünschen Ihnen nun viel Freude beim Musik hören!
Ihr clearaudio-Team
Schritt 11
Aufsetzen des Plattentellers und Umlegen des Riemens (Abb. 11).
WICHTIG: Bitte üben Sie bei diesem Schritt keine große Kraft auf das Lager aus.
Schritt 10
Aufsetzen des oberen CMB- Lagerteils auf
die Achse (Abb. 10).

User manual / Bedienungsanleitung
Made in Germany Page / Seite 17
3. Besondere Hinweise
• Wenn eine Wartung oder Reparatur an einem clearaudio Produkt erforderlich ist, wenden
Sie sich bitte zuerst immer an Ihren Händler oder Vertriebspartner.
AlternativkönnenSieclearaudiodirektkontaktierenundwirwerdenSieüberIhrenächstgelegene
Servicestelle informieren.
• BeiVersendungistunbedingtaufkorrektebzw.sichereVerpackungzuachten(Originalverpackung).
Bitte achten Sie insbesondere darauf, dass die Keramikachse nicht beschädigt wird.
• Das CMB-Lager ist bereits werkseitig mit vollsynthetischem Lageröl (clearaudio Art.-Nr.:
AC068, erhältlich unter www.analogshop.de) geschmiert. Je nach Beanspruchung sollte das
Plattentellerlager etwa alle zwei Jahre mit dem mitgelieferten Lageröl geschmiert werden.
Es genügt, wenn Sie hierzu etwa 2 bis 3 Tropfen in die Lagerbuchse des Emotion-Körpers geben.
Clearaudio bietet eine Auswahl an professionellen Zubehör für Ihr Laufwerk.
Bitte informieren Sie sich über Ihren Fachhändler oder auf www.analogshop.de.

User manual / Bedienungsanleitung
Page / Seite 18 © clearaudio electronic GmbH, 2021-04

User manual / Bedienungsanleitung
Made in Germany Page / Seite 19

clearaudio electronic GmbH
Spardorfer Straße 150
91054 Erlangen
Germany
Phone /Tel.: [phone]
Fax: [phone]
www.clearaudio.de
www.analogshop.de
[e-mail]
Handmade in Germany
Änderungen bleiben vorbehalten. Lieferbar solange Vorrat reicht. Für Druckfehler keine Haftung.
Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen
Genehmigung durch die clearaudio electronic GmbH, Deutschland.
Clearaudio Electronic accepts no liability for any misprints.
Technical specications are subject to change or improvement without prior notice.
Product availability is as long as stock lasts.
Copies and reprints of this document, including extracts, require written consent from
Clearaudio Electronic GmbH, Germany.
