ClickTronic HC 414 User manual

HC 414
HDMI Splitter
1 in/4 out
Bedienungsanleitung
Manual
Notice d’utilisation
Manual
Istruzioni per l’uso
Bruksanvisning
Manual
Οδηγίες Χρήσης

2

3
HC 414 HDMI Splitter 1 IN/4 OUT
Professioneller HDMI Splitter zur Wiedergabe der Signale einer
angeschlossenen Eingangsquelle (wie z.B. DVD-Player, Spiele-
konsole oder SAT-Receiver), an max. 4 Displays (z.B. LCD/Plasma
TV) gleichzeitig. Bild und Ton werden in gleicher Qualität auf allen
angeschlossenen Fernsehern dargestellt.
Der HC 414 mit integrierter Verstärker- und Equalizer-Funktion ist
die ideale Lösung für folgende Anwendungsbereiche: Home Theater,
Audio/Video Installation, z.B. in Konferenz-/Schulungsräumen,
Messe- oder Verkaufspräsentationen.
Das Gerät ist nur für den Anschluss an HDMI Ein- und Ausgänge
von entsprechenden AV-Geräten zugelassen. Als Stromversor-
gung darf nur das mitgelieferte Netzteil verwendet werden.
Das Netzteil ist nur für den Anschluss an 100-240V/50-60Hz
Wechselstrom zugelassen.
Eine andere Verwendung als zuvor beschrieben führt zur Beschä
digung dieses Produktes, darüber hinaus ist dies mit Gefahren,
wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Die Sicherheitshinweise sind unbedingt zu befolgen. Dieses
Produkt erfüllt die gesetzlichen nationalen und europäischen
Anforderungen.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung
verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden
übernehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Hand-
habung oder Nichtbeachten der Sicherheitshinweise verursacht
werden, übernehmen wir keine Haftung. In solchen Fällen erlischt
jeder Garantieanspruch.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächti-
ge Umbauen und/oder Verändern des Produktes nicht gestattet.
• Das Steckernetzteil ist in Schutzklasse II aufgebaut und darf nur
an einer Steckdose des öffentlichen Stromversorgungsnetzes
betrieben werden.
• Um das Gerät vollständig vom Netz zu trennen muss das Netzteil
aus der Netzsteckdose gezogen werden.
• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt
werden.
• Die Sicherheitshinweise der Hersteller der anzuschließenden
Geräte sind ebenfalls zu beachten. Lesen Sie dazu die entspre-
chenden Betriebsanleitungen sorgfältig durch.
• Nehmen Sie das Produkt nicht in Betrieb, wenn es beschädigt ist.
Bedienungsanleitung
deutsch

4
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet.
Kinder können die Gefahren, die im Umgang mit elektrischen
Geräten bestehen, nicht einschätzen.
• Eine Verwendung ist nur in geschlossenen Räumen, also nicht im
Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. in Feuchträumen
u.ä. ist unbedingt zu vermeiden.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder
Spritzwasser, starken Vibrationen, sowie hohen mechanischen
Beanspruchungen aus.
• Stellen Sie keine offenen Brandquellen, wie brennende Kerzen auf
oder direkt neben dem Gerät ab.
• Achten Sie während des Betriebs auf eine ausreichende Belüftung
von Steckernetzteil und Umschalter. Decken Sie die Geräte nicht
durch Zeitschriften, Decken, Vorhänge o.ä. ab.
Eigenschaften
- 1 HDMI Eingang/4 HDMI Ausgänge mit HDMI Lock System
- 1080p Full HDTV-Unterstützung
- Auflösung: 480i, 480p, 720i, 720p, 1080i und 1080p
- HDMI 1.2a und HDMI 1.3 kompatibel
- HDCP kompatibel
- eingebauter Verstärker/Equalizer für lange Kabelwege
- Vergoldete Steckkontakte
- Professionelles Metall-Gehäuse Design
Lieferumfang
- HDMI Splitter HC 414
- 12 V DC Netzteil
- Bedienungsanleitung
Anschluss und Bedienung
1. Verbinden Sie mit Hilfe eines HDMI Kabels die HD Quelle
mit dem Eingang des HC 414.
2. Verbinden Sie je einen Bildschirm mit einem Ausgang des HC 414.
3. Standardauflösung einstellen:
Bitte stellen Sie zuerst die Auflösung Ihrer HD Quelle ein und
stellen Sie sicher, dass alle Ausgangsgeräte diese unterstützen.
Wenn Sie beispielsweise eine Ausgangsauflösung von 1080p
wählen und einer der Bildschirme diese Auflösung nicht unter-
stützt, kann kein Bild angezeigt werden.
4. Verbinden Sie das 12 V DC Netzteil mit dem HC 414.
5. Wenn alle Verbindungen hergestellt sind, wird das Ausgangssignal
auf allen Bildschirmen angezeigt.
6. Um eine bessere Leistung zu erzielen, sollten Sie den HC 414
neu starten. Damit stellen Sie auch sicher, dass HDCP unterstützt
wird.
deutsch

5
Problembehebung
Kein Bild:
• Überprüfen Sie alle Steckverbindungen.
• Überprüfen Sie die Verbindungsleitungen auf Beschädigungen.
• Schalten Sie den HC 414 mit dem Hauptschalter hinten am Gerät
aus, stecken Sie das Netzteil ab und warten Sie ca. 5 Minuten.
Nehmen Sie dann das Gerät erneut in Betrieb, wie weiter vorne
in dieser Anleitung beschrieben.
Kein Ton:
• Überprüfen Sie alle Steckverbindungen.
• Überprüfen Sie die Verbindungsleitungen auf Beschädigungen.
Sind die Leitungen für Audio- und Videoübertragung geeignet?
• Eventuell muss der Umschalter zurückgesetzt werden.
Schalten Sie den HC 414 mit dem Hauptschalter hinten am Gerät
aus, stecken Sie das Netzteil ab und warten Sie ca. 5 Minuten.
Nehmen Sie dann das Gerät erneut in Betrieb, wie weiter vorne
in dieser Anleitung beschrieben.
• Ist ein Video-Aufnahmegerät an einem der Ausgänge ange-
schlossen? In diesem Fall blockiert HDCP automatisch die Ton-
übertragung.

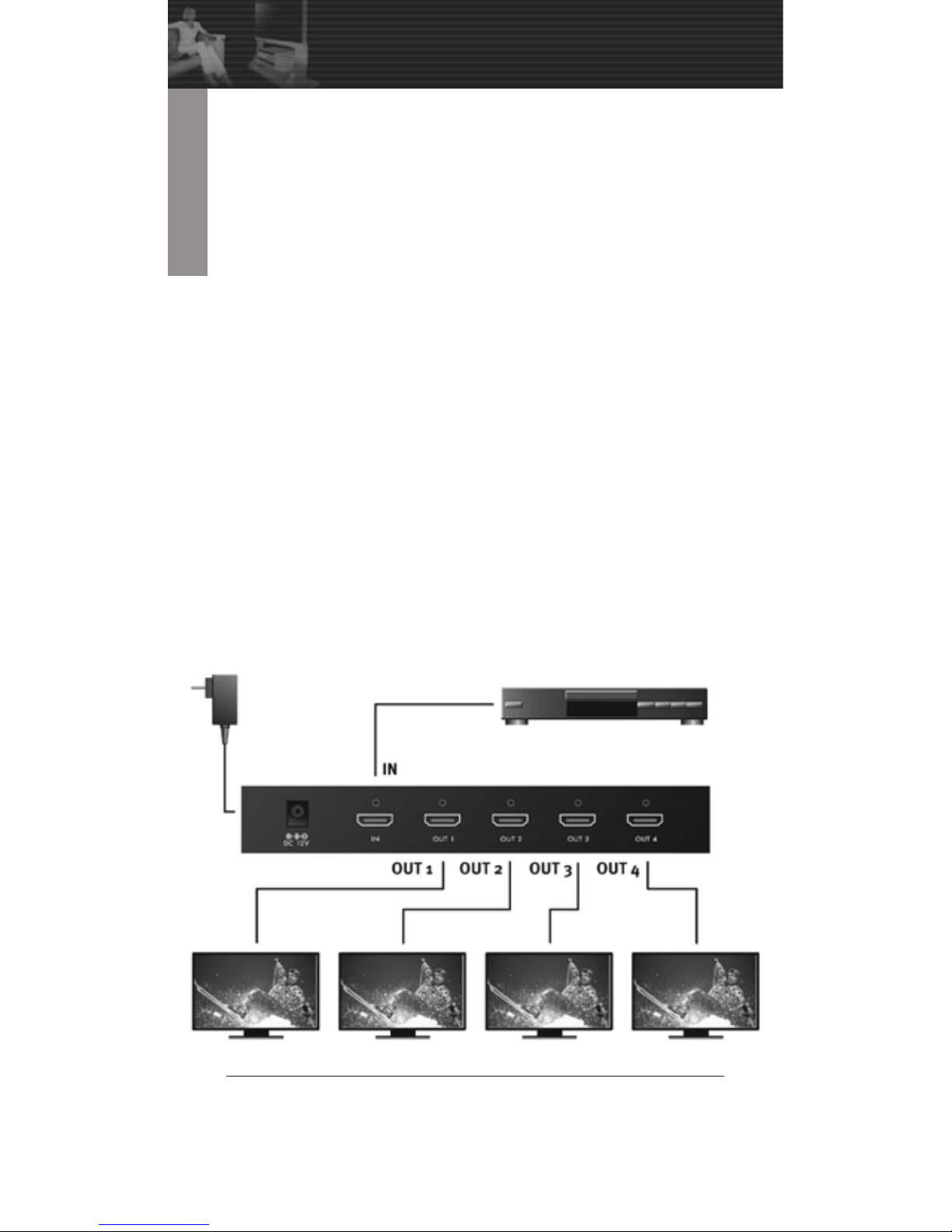

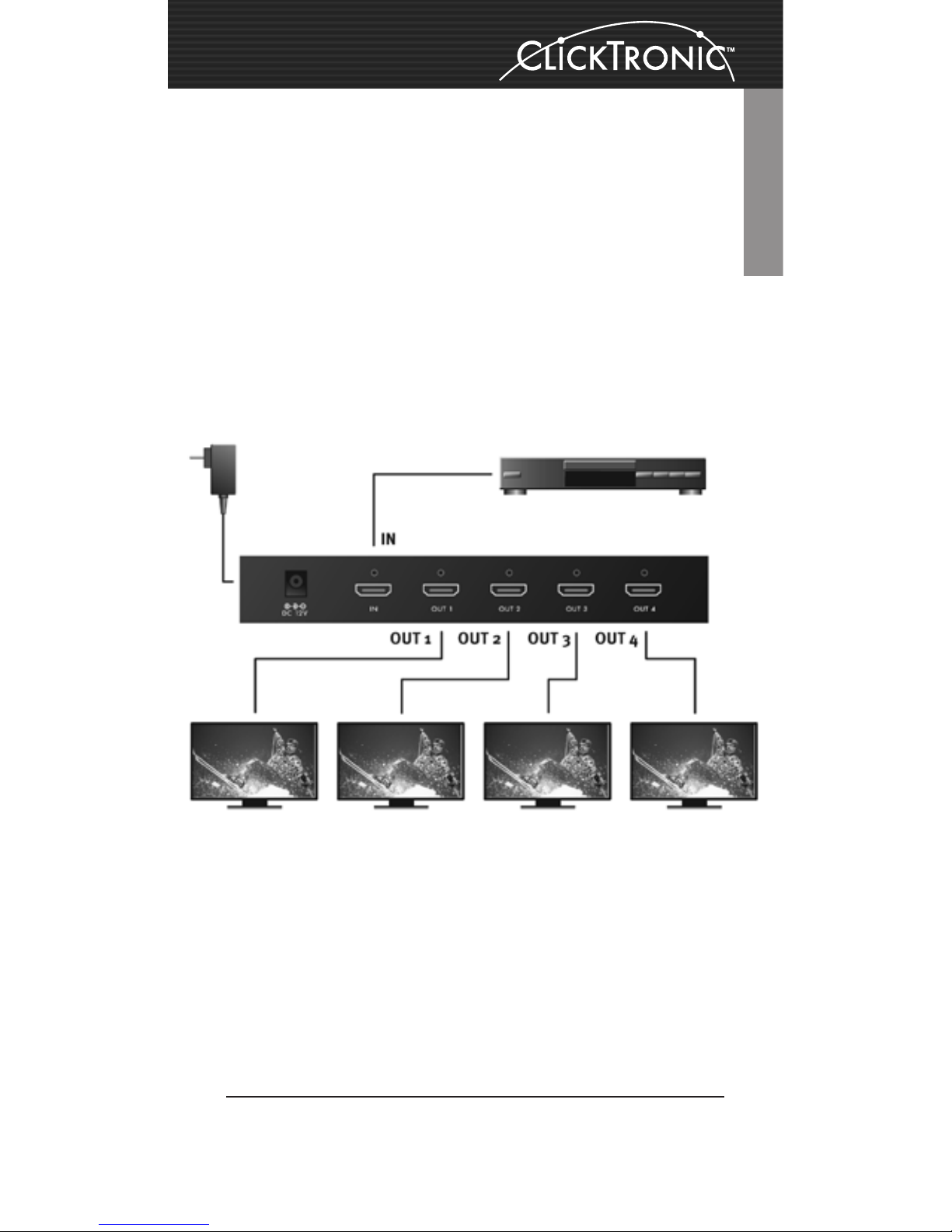

Anschluss-Skizze
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweili-
gen Inhaber. Alle Rechte vorbehalten.
Bei HDMI handelt es sich um eine eingetragene Marke der HDMI Licensing L.L.C.
Hiermit erklärt wentronic Electronic Components Handels GmbH, dass sich Artikel-Nr.
60806 in Übereinstimmung mit den grundlegenden Anforderungen und den anderen rele-
vanten Vorschriften der Richtlinien 89/336/EWG, 2004/108/EC und 73/2G befindet.
deutsch
Bedienungsanleitung
12 V Netzteil
Rückseite HC 414

6
HC 414 HDMI Splitter 1 IN/4 OUT
With this professional HDMI splitter you can play one connected
HDMI source (f.e. a DVD, game console or satellite receiver), on up to
HDMI displays (LCD/Plasma) at the same time.
The splitter guaranty the same quality for images and sound at all
connected HDMI displays.
The HC 414 with amplifier and equalizer functions offer solutions
for Home Theater, AV installation data center, information distribu-
tion, conference room presentation, school and corporate training
environment.
It is only approved for connections to HDMI inputs and outputs
of corresponding AV devices.
As power supply, only use the supplied mains adapter. The power
unit is only permitted for the connection to 100-240V/50-60Hz
alternating current.
Any use other than that described above could lead to damage
to this product and involves the risk of short circuits, fire, electric
shock, etc.. The safety instructions must be observed at all times.
This product complies with the applicable National and European
specifications.
Safety instructions
In case of damage caused by not complying with these safety instruc-
tions the guarantee will be rendered void. We will not assume liability
for any resulting damage. We shall not accept liability for damage to
property or personal injury caused by incorrect handling or non-
compliance with the safety instructions. The warranty is voided in
these cases.
• Any unauthorized conversion and/or modification of the product
is inadmissible for safety and Q.C. reasons (CE).
• The plug-in power supply is designed for safety class II and must
only be used with a socket of the public electric grid.
• In order to disconnect the unit from the power system completely
the power supply must be disconnected from the power socket.
• Power supply must never be plugged in or disconnected with
wet hands.
• The manufacturer’s safety instructions of devices to which the
adapter will be connected will also have to be observed. You
should therefore also carefully read other relevant operating
instructions.
• Do not start using the product when it is damaged.
• This product is not a toy, it is not suitable for children.
Children cannot judge the dangers involved when handling
electrical devices.
• It can only be used in closed rooms, and therefore not outdoors.
Contact with humidity, e.g. in damp locations and similar, must be
english
Manual

7
avoided at all times.
• Do not expose the device to extremely high temperatures, dripping
or spraying water, strong vibrations, or great mechanical strain.
• Do not put sources of naked flames such as candles on or next
to the device.
• Ensure sufficient ventilation of the power supply and the switch
during operation. Do not cover the units with newspapers, sheets,
curtains or similar.
Features:
- 1 HDMI input/4 HDMI outputs with HDMI Lock System
- fully support 1080p HDTV
- resolution: 480i, 480p, 720i, 720p, 1080i und 1080p
- HDMI 1.2a and HDMI 1.3 compatible
- HDCP compatible
- built-in signal amplifier/equalizer for enable longer HDMI cable
- gold-plated contacts
- professional metal-housing design
Content of Package
- DC 12V power adaptor
- HC 414 splitter
- User’s manual
Connect the HC 414 splitter to your devices
1. Connect the HDMI cable from the HD source to the input port
of HC 414 splitter.
2. Connect the HDMI cables from your displays to the outputs
of the HC 414 splitter.
3. Standard resolution of outputs set up: Please set the output
resolution of the source device first, and make sure the resolution
can be displayed on all connected display devices. For example,
if you set the output resolution of the source device to 1080p,
please make sure all the display devices can display 1080p
resolution. If any connected display device can not support 1080p
resolution, the display device will show no pictures.
4. Plug the 12 V DC power supply into the HC 414 splitter.
When connections are completed, the HDTV signal will be d
istributed to each HDTV
Troubleshooting
No image:
• Check all plug-in connections.
• Check the connecting lines Is any line damaged?
• Turn off the HC 414 by using the main switch on the rear side of
the device, unplug the power supply and wait about 5 minutes.
Then restart the device as previously described in this manual.
english
Manual

8
No sound:
• Check all plug-in connections.
• Check the connecting lines. Is any line damaged? Are the lines
suitable for audio and video transmission?
• It might be required to reset the switch. Turn off the HC 414 by
using the main switch on the rear side of the device, unplug
the power supply and wait about 5 minutes. Then restart the device
as previously described in this manual.
• Is there a video recording device connected to one of the outputs?
In this case HDCP automatically blocks the sound signal
transmission.

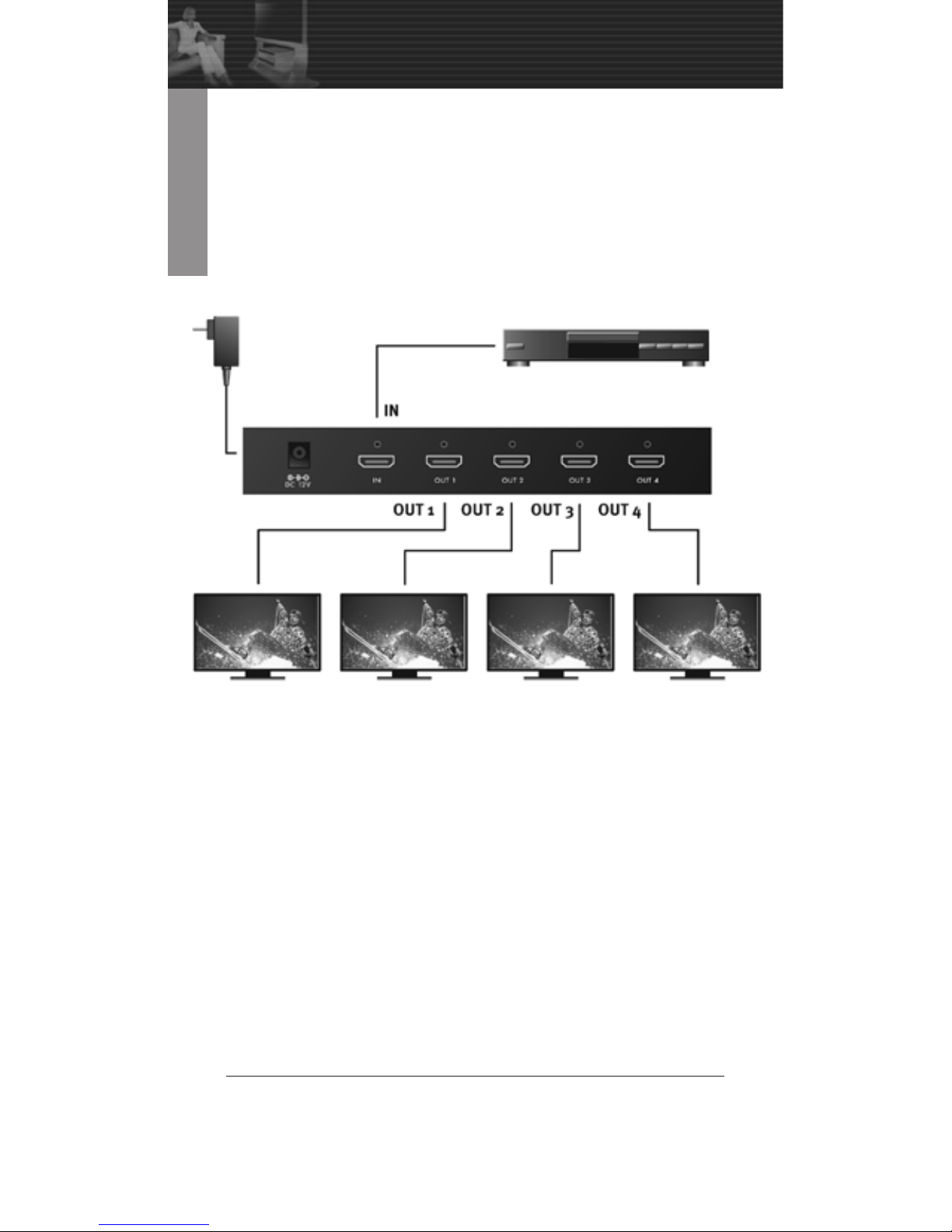

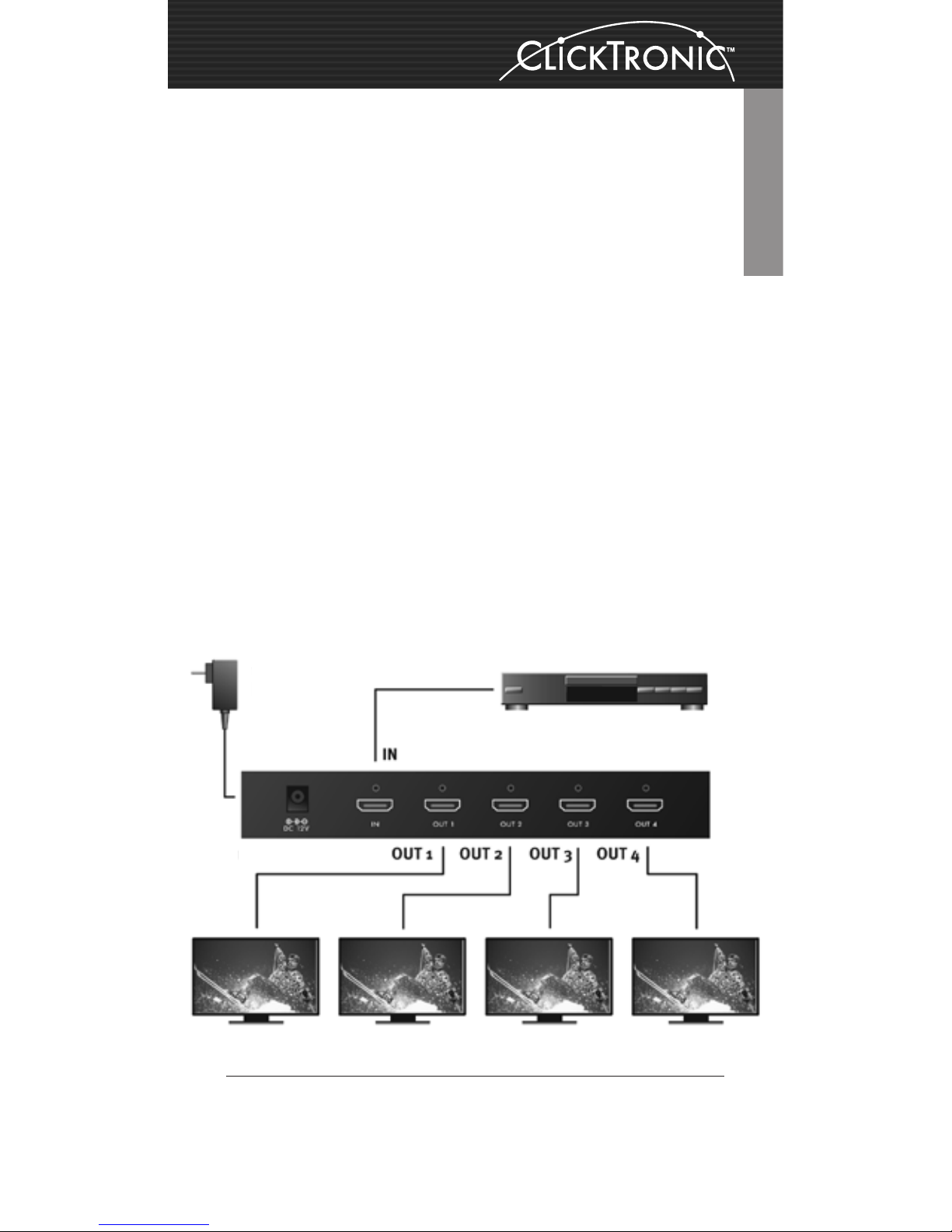

Connection Illustration
All names of companies and products are trademarks of the respective owner. All rights
reserved. HDMI is a registered trademark of the HDMI Licensing L.L.C
wentronic Electronic Components Handels GmbH hereby declares that Article No. 60806
complies with the basic requirements and other relevant regulations of directives 89/336/
EWG, 2004/108/EC and 73/23/EWG.
english

9
france
Séparateur HDMI 1 IN/4 OUT HC 414
Séparateur HDMI professionnel pour restituer simultanément 1 des
sources d’entrée raccordées (comme le DVD, la console de jeu ou le
récepteur satellite) sur 4 appareils au max. (par ex. télé LCD/plas-
ma). L’image et le son sont transmis avec la même qualité sur tous
les téléviseurs raccordés.
Le HC 414 avec une fonction d’amplificateur et d’égaliseur offre la so-
lution idéale pour les domaines d’utilisation suivants : home cinéma,
installation audio/vidéo, par ex. dans des salles de conférence/for-
mation, présentations sur des salons ou de vente.
Il peut être raccordé uniquement sur les entrées et sorties HDMI
des appareils A/V correspondants. Le bloc d’alimentation fourni
doit uniquement servir d’alimentation électrique. Le bloc d’ali-
mentation peut être raccordé uniquement sur une tension alterna-
tive 100-240 V~/50-60 Hz.
Toute autre utilisation que celle décrite précédemment entraîne
l’endommagement de ce produit, avec en conséquence des
dangers, tels que court-circuit, incendie, décharge électrique, etc.
Les consignes de sécurité doivent être absolument respectées. Ce
produit satisfait les exigences légales nationales et européennes.
Consignes de sécurité
En cas de dommages causés par le non-respect de ce mode d’emploi,
tout droit à la garantie devient caduque. Nous n’assumons aucune
responsabilité pour les dommages consécutifs.
En cas de dommages matériels ou corporels, causés par un manie-
ment incorrect ou un non-respect des consignes de sécurité, nous
n’assumons aucune responsabilité. Dans de tels cas, tout droit à la
garantie devient caduque.
• Pour des raisons de sécurité et d’homologation (CE), toute trans-
formation ou modification arbitraire est interdite.
• Le bloc secteur dispose de la classe de protection II et peut
fonctionner uniquement sur une prise de courant du réseau
d’alimentation public.
• Afin de couper l’appareil complètement du secteur, le bloc d’ali-
mentation doit être débranché de la prise de courant.
• Les blocs d’alimentation ne doivent jamais être branchés ou
débranchés avec des mains humides.
• Les consignes de sécurité des fabricants des appareils à raccor-
der doivent être aussi respectées. Lisez soigneusement les modes
d’emploi correspondants.
• Ne jamais faire fonctionner le produit lorsqu’il est endommagé.
• Le produit n’est pas un jouet et n’est pas adapté aux enfants. Les
enfants ne peuvent pas apprécier les dangers qui résultent lors du
maniement des appareils électriques.
Notice d’utilisation

10
• L’utilisation est autorisée uniquement dans des locaux fermés, pas
à l’extérieur. Il convient en outre d’éviter absolument le contact
avec l’humidité, par ex. dans des locaux humides.
• Ne pas exposer l’appareil à des températures élevées, des pro-
jections ou gouttes d’eau, des vibrations fortes et des sollicita-
tions mécaniques élevées.
• Ne pas poser de sources d’incendie, comme des bougies allumées,
sur ou directement à côté de l’appareil.
• Pendant le fonctionnement, veiller à garantir une ventilation suffi-
sante du bloc secteur et du commutateur inverseur. Ne pas recou-
vrir les appareils avec des journaux, couvertures, rideaux, etc.
Caractéristiques
- 1 entrée HDMI /4 sorties HDMI avec le système HDMI Lock
- Full HDTV 1080p supporté
- Résolution : 480i, 480p, 720i, 720p, 1080i et 1080p
- Compatible HDMI 1.2a et HDMI 1.3
- Compatible HDCP
- Amplificateur/Egaliseur intégré pour de longs câbles
- Fiches dorées
- Design du boîtier métallique professionnel
Fourniture
- Séparateur HDMI
- Bloc d’alimentation c.c. 12 V
- Mode d’emploi
Branchement et utilisation
1. A l’aide d’un câble HDMI, connectez la source HD et une entrée
du HC 414.
2. Connectez un écran à la sortie du HC 414.
3. Réglage de la résolution standard :
Réglez d’abord la résolution de votre source HD et assurez-vous
que tous les appareils de sortie la supportent. Lorsque vous choi-
sissez par exemple une résolution de sortie de 1080p et qu’un des
écrans ne la support pas, aucune image ne peut s’afficher.
4. Connectez le bloc d’alimentation c.c. 12 V au HC 414.
5. Lorsque les connexions sont établies, le signal de sortie s’affiche
sur tous les écrans.
6. Afin d’obtenir un meilleur effet, vous devez redémarrer le HC 414.
Cela permet également de garantir que le HDCP est supporté.
Résolution des problèmes
Aucune image :
• Contrôlez toutes les fiches de raccordement.
• Contrôlez les câbles de raccordement.
Un câble est-il endommagé ?
• Eteignez le HC 414 avec l’interrupteur principal au dos de l’appa-
france

11
reil, débranchez le bloc d’alimentation et attendez env. 5 minutes.
Allumez ensuite de nouveau l’appareil comme décrit ci-dessus
dans ce mode d’emploi.
Aucun son :
• Contrôlez toutes les fiches de raccordement.
• Contrôlez les câbles de raccordement.
Un câble est-il endommagé ? Les câbles conviennent-ils à une
transmission audio et vidéo ?
• Le commutateur inverseur doit le cas échéant être réinitialisé.
Eteignez le HC 414 avec l’interrupteur principal au dos de l’appa-
reil, débranchez le bloc d’alimentation et attendez env. 5 minutes.
Allumez ensuite de nouveau l’appareil comme décrit ci-dessus
dans ce mode d’emploi.
• Un enregistreur vidéo est-il raccordé sur une des sorties ? Dans ce
cas, le HDCP bloque automatiquement la transmission sonore.
Schéma de branchement
Tous les noms de société et désignations de produit indiqués sont des marques de fabrique
déposées. Tous droits réservés.
HDMI est une marque déposée de la société HDMI Licensing L.L.C.
Par la présente, wentronic Electronic Components Handels GmbH déclare que l’article
n° 60806 est conforme aux exigences fondamentales et aux autres prescriptions impor-
tantes des directives 89/336/CEE, 2004/108/EC et 73/23/CEE.
france
Notice d’utilisation
Arrière HC 414
Bloc d’alimenta-
tion c.c. 12 V

12
HC 414 HDMI Splitter 1 IN/4 OUT
HDMI Splitter profesional para la reproducción de una única fuente
de entrada conectada, (por ejemplo, DVD, consola de juegos o
receptor SAT), en un máximo de 4 aparatos (por ejemplo, TV LCD o de
plasma) al mismo tiempo. La imagen y el sonido se transmiten con la
misma calidad a todos los televisores conectados.
El HC 414 con función integrada de amplificador y ecualizador
ofrece la solución ideal para los siguientes ámbitos de aplicación:
home theater, instalación de audio / vídeo por ejemplo en salas de
conferencias o de cursos de formación, presentaciones de ventas o
en ferias.
Sólo está autorizado para la conexión a entradas y salidas HDMI
de los correspondientes aparatos de AV. Para la alimentación
eléctrica únicamente debe utilizarse la fuente de alimentación
suministrada con el aparato. La fuente de alimentación sólo está
autorizada para la conexión a una tensión alterna de 100-240V
~/50-60 Hz.
Cualquier uso distinto al arriba mencionado provoca el deterioro
de este producto, e implica además riesgos como, por ejemplo,
cortocircuito, incendio, descarga eléctrica, etc. Es necesario
seguir las instrucciones de seguridad. Este producto cumple los
requisitos legales nacionales y europeos.
Advertencias de seguridad
En caso de que se produzcan daños debido a que no se han seguido
estas instrucciones de uso, se extingue el derecho a garantía. No
asumimos ninguna responsabilidad por los daños derivados.
En caso de que se produzcan daños materiales o personales debido
al manejo incorrecto o a que no se han tenido en cuenta las adver-
tencias de seguridad, no asumimos responsabilidad alguna. En tales
casos se extingue cualquier derecho a garantía.
• Por motivos de seguridad y de aprobación (CE), no está permitido
modificar ni transformar el producto sin autorización.
• La fuente de alimentación del enchufe está construida con la clase
de protección II y únicamente debe funcionar en una toma de
corriente de la red eléctrica pública.
• Para desconectar el aparato completamente de la red eléctrica,
es necesario desenchufar la fuente de alimentación de la toma de
corriente.
• Nunca hay que enchufar ni desenchufar las fuentes de alimenta-
ción con las manos mojadas.
• También hay que tener en cuenta las advertencias de seguridad de
los fabricantes de los aparatos que se van a conectar. Para ello,
lea detenidamente las correspondientes instrucciones de funcio-
namiento.
• No ponga en marcha el aparato si éste está dañado.
• Este producto no es un juguete y no es apto para niños. Los niños
españiol
Manual

13
no pueden estimar los riesgos que se producen cuando se manejan
aparatos eléctricos.
• Sólo está permitida la utilización en salas cerradas, es decir, no
debe utilizarse al aire libre. Hay que evitar en cualquier caso el
contacto con la humedad, por ejemplo en salas húmedas o
similares.
• No exponga el aparato a altas temperaturas, a las gotas o las
salpicaduras de agua, a fuertes vibraciones ni a elevados esfuer-
zos mecánicos.
• No coloque encima del aparato ni justo al lado del mismo ninguna
fuente de fuego abierto, por ejemplo velas encendidas.
• Durante el funcionamiento, preste atención a que la fuente de
alimentación y el conmutador tengan suficiente ventilación. No
cubra el aparato con revistas, mantas, cortinas, etc.
Equipamiento
- 1 entrada HDMI /4 salidas HDMI con HDMI Lock System
- Compatible con Full HDTV 1080p
- Resolución: 480i, 480p, 720i, 720p, 1080i y 1080p
- Compatible con HDMI 1.2a y HDMI 1.3
- Compatible con HDCP
- Amplificador / ecualizador integrado para cableado largo
- Contactos dorados
- Diseño profesional de la carcasa de metal
El suministro incluye
- HDMI Splitter
- Fuente de alimentación de 12 V CC
- Instrucciones de uso
Conexión y manejo
1. Utilizando un cable de HDMI, conecte la fuente de HD con una
entrada del HC 414.
2. Conecte una pantalla a la salida del HC 414.
3. Ajustar la resolución estándar:
Ajuste en primer lugar la resolución de la fuente de HD, y asegúre-
se de que todos los aparatos de salida sean compatibles con ella.
Por ejemplo, si selecciona una resolución de salida de 1080p y una
de las pantallas no es compatible con dicha resolución, no se
podrá mostrar ninguna imagen.
4. Conecte la fuente de alimentación de 12 V CC con el HC 414.
5. Una vez establecidas las conexiones, se muestra la señal de salida
en todas las pantallas.
6. Para conseguir un mejor rendimiento, debería reiniciar el HC 414.
De este modo se asegura también de que sea compatible
con HDCP.
españiol
Manual

14
Solución de problemas
No hay imagen:
• Compruebe todas las conexiones.
• Compruebe todos los cables de conexión. ¿Está dañado algún
cable?
• Apague el HC 412 con el interruptor principal de la parte posterior
del aparato, desenchufe la fuente de alimentación y espere aproxi-
madamente 5 minutos. Vuelva a poner en marcha el aparato, tal
como se describe más adelante en estas instrucciones.
No hay sonido:
• Compruebe todas las conexiones.
• Compruebe todos los cables de conexión. ¿Está dañado algún
cable? ¿Los cables son adecuados para la transmisión de audio
y de vídeo?
• Es posible que sea necesario restablecer el conmutador. Apague el
HC 414 con el interruptor principal de la parte posterior del apara-
to, desenchufe la fuente de alimentación y espere aproximada-
mente 5 minutos. Vuelva a poner en marcha el aparato, tal como se
describe más adelante en estas instrucciones.
• ¿Está conectado un aparato de grabación de vídeo en una de las
salidas? En tal caso, el HDCP bloquea automáticamente la transmi-
sión del sonido.
Esquema de conexiones
Todos los nombres comerciales y los nombres de los productos que se incluyen son marcas
registradas de sus respectivos propietarios. Reservados todos los derechos.
En el caso de HDMI, se trata de una marca registrada de HDMI Licensing L.L.C.
Por la presente, wentronic Electronic Components Handels GmbH declara que el artículo
n.º 60806 cumple los requisitos básicos y las demás normas relevantes de las Directivas
89/336/CEE, 2004/108/EC y 73/23/CEE.
españiol
Parte trasera HC 414
Fuente de
alimentación
de 12 V CC

15
italiano
HC 414 Splitter HDMI 1 IN/4 OUT
Splitter HDMI professionale per la riproduzione di una sorgente di
ingresso collegata (come ad es. DVD, console per videogiochi o rice-
vitori satellitari) a max. 4 apparecchi (es. LCD/TV plasma) contem-
poraneamente. Immagini e suoni vengono trasmessi con la stessa
qualità in tutti i televisori collegati.
L’HC 412 con funzione integrata di amplificatore ed equalizzatore è
la soluzione ideale per i seguenti ambiti di impiego: home theater,
installazione audio/video ad es. in ambienti adibiti a conferenze e
corsi, fiere o presentazioni di vendita.
È omologato solo per il collegamento a ingressi e uscite HDMI
di apparecchi AV corrispondenti. Per l’alimentazione utilizzare
unicamente l’alimentatore di rete in dotazione. L’alimentatore di
rete è omologato solo per il collegamento alla tensione alternata
100-240V~/50-60Hz.
Un utilizzo diverso da quello sopra indicato può causare danni al
prodotto ed in particolare l’insorgere di pericoli quali ad es. cor-
tocircuito, incendio, scossa elettrica ecc. Osservare attentamente
le indicazioni di sicurezza. Questo prodotto soddisfa i requisiti di
legge nazionali ed europei.
Indicazioni di sicurezza
In caso di danni dovuti alla mancata osservanza delle presenti
istruzioni per l’uso, decade il diritto di garanzia. Decliniamo qualsiasi
responsabilità per danni collaterali.
Non ci assumiamo alcuna responsabilità per danni a persone o cose
attribuibili ad un uso improprio o alla mancata osservanza delle indi-
cazioni di sicurezza. In tali casi decade ogni diritto di garanzia.
• Per motivi di sicurezza e di omologazione (CE) non è consentito
smontare e/o modificare il prodotto di propria iniziativa.
• L’alimentatore a spina è costruito in base alla classe di protezione
II e può essere utilizzato solo con una presa della rete elettrica
pubblica.
• Per disconnettere completamente l’apparecchio dalla rete, è
necessario estrarre l’alimentatore di rete dalla presa di corrente.
• Gli alimentatori di rete non devono mai essere inseriti o estratti
con le mani bagnate.
• Le indicazioni di sicurezza del produttore degli apparecchi da
collegare vanno osservate con attenzione. Leggere attentamente
le corrispondenti istruzioni per l’uso.
• Non mettere in funzione il prodotto se questo è danneggiato.
• Il prodotto non è un giocattolo e quindi non è adatto ai bambini.
I bambini non sanno riconoscere i pericoli che insorgono nel
maneggiare apparecchi elettrici.
• L’utilizzo è consentito solo in ambienti chiusi e quindi non all’aria
aperta. Evitare assolutamente di esporre l’apparecchio all’umidità,
ad es. in ambienti umidi.
Istruzioni per l’uso

16
• Non esporre l’apparecchio ad alte temperature, gocce o spruzzi di
acqua, forti vibrazioni e elevate tensioni meccaniche.
• Non avvicinare o appoggiare direttamente sopra l’apparecchio
fiamme libere come ad esempio candele accese.
• Durante il funzionamento accertarsi che la ventilazione dell’ali-
mentatore a spina e del commutatore sia garantita in maniera ade
guata. Non coprire gli apparecchi con giornali, coperte, tende
o altro.
Caratteristiche
- 1 ingresso HDMI / 4 uscite HDMI con HDMI Lock System
- supporto completo di 1080p HDTV
- risoluzione: 480i, 480p, 720i, 720p, 1080i e 1080p
- HDMI 1.2a e HDMI 1.3 compatibile
- HDCP compatibile
- amplificatore/equalizzatore integrato per l’utilizzo di cavi lunghi
- contatti placcati in oro
- alloggiamento in metallo dal design professionale
Dotazione
- splitter HDMI
- alimentatore di rete 12 V DC
- istruzioni per l’uso
Collegamento e utilizzo
1. Con l’aiuto di un cavo HDMI, collegare la sorgente HD con un
ingresso dell’HC 414.
2. Collegare uno schermo con l’uscita dell’HC 414.
3. Impostazione della risoluzione standard:
Si prega di impostare innanzitutto la risoluzione della vostra
sorgente HD e di assicurarsi che tutti i dispositivi di uscita la
supportino. Se ad esempio si sceglie una risoluzione di uscita
di 1080p e uno degli schermi non supporta questa risoluzione,
non può essere visualizzata alcuna immagine.
4. Collegare l’alimentatore di rete 12 V DC con l’HC 414.
5. Quando i collegamenti sono stati effettuati, su tutti gli schermi
viene visualizzato il segnale di uscita.
6. Per ottenere prestazioni ottimali, riavviare l’HC 414. A questo
proposito assicurarsi che l’HDCP sia supportato.
Risoluzione dei problemi
Nessuna immagine:
• Controllare tutti i connettori.
• Controllare i cavi di collegamento. Un cavo è danneggiato?
• Spegnere l’HC 414 tramite l’interruttore principale posto dietro
all’apparecchio, staccare l’alimentatore di rete e attendere circa
5 minuti. Quindi rimettere in funzione l’apparecchio, come già
descritto nelle presenti istruzioni per l’uso.
italiano

17
Nessun suono:
• Controllare tutti i connettori.
• Controllare i cavi di collegamento. Un cavo è danneggiato? I cavi
sono idonei alla trasmissione audio e video?
• Probabilmente il commutatore deve essere disattivato. Spegnere
l’HC 414 tramite l’interruttore principale posto dietro all’apparec-
chio, staccare l’alimentatore di rete e attendere circa 5 minuti.
Quindi rimettere in funzione l’apparecchio, come già descritto
nelle presenti istruzioni per l’uso.
• A una delle uscite è collegato un apparecchio di registrazione
video? In questo caso l’HDCP blocca automaticamente la trasmis-
sione del suono.
Schema di collegamento
Tutti i nomi dei marchi e dei prodotti qui utilizzati sono marchi registrati o depositati dei
rispettivi proprietari. Tutti i diritti riservati.
*Nel caso di HDMI si tratta di un marchio registrato di HDMI Licensing L.L.C.
Con la presente la wentronic Electronic Components Handels GmbH, dichiara che l’articolo
n° 60806 è conforme alle rivendicazioni fondamentali nonché alle prescrizioni delle diretti-
ve 89/336/CEE, 2004/108/EC e 73/23/CEE.
italiano
Lato posteriore HC 414
Istruzioni per l’uso
alimentatore
di rete 12 V DC

18
HC 41 HDMI Splitter 1 IN/4 OUT
Professionell HDMI Splitter för återgivning av en av 1 anslutna
ingångskällor, (som t.ex. DVD, spelkonsoler eller SAT-receiver), till
max. 4 apparater (t.ex. LCD-/plasma-TV) samtidigt. Bild och ljud
överförs med samma kvalitet till alla anslutna TV-apparater.
HC 414 med integrerad förstärkar- och equalizer-funktion erbjuder
den ideala lösningen för följande användningsområden: Hemteater,
audio-/videoinstallation t.ex. i konferens-/ utbildningslokaler,
mäss- eller försäljningspresentationer.
Den är godkänd endast för anslutning till HDMI-in- och -utgångar
på motsvarande AV-apparater. Endast den medföljande nätadap-
tern får användas till elförsörjningen. Nätadaptern är godkänd
endast för anslutning till 100-240V~/50-60Hz växelspänning.
Annan användning än den, som förut beskrivits, leder till att denna
produkt skadas; därutöver är detta förenat med risker, som t.ex.
kortslutning, brand, elstöt etc. Säkerhetsanvisningarna ska ovill-
korligen följas. Denna produkt uppfyller de lagstadgade nationella
och europeiska kraven.
Säkerhetsanvisningar
Vid skador, som orsakas av oföljsamhet mot denna bruksanvis-
ning, förfaller garantianspråket. Vi tar inte på oss något ansvar för
följdskador.
För sak- eller personskador, som orsakas av olämplig hantering eller
om säkerhetsanvisningarna inte följs, tar vi inte på oss något ansvar.
I sådana fall förfaller varje garantianspråk.
• På grund av säkerhet och godkännande (CE) är egenmäktig om-
byggnad och/eller ändring av produkten inte tillåten.
• Stickkontaktadaptern är konstruerad i skyddsklass II och får
endast användas för ett uttag i det allmänna elnätet.
• För att skilja apparaten fullständigt från elnätet måste nätadaptern
dras ur eluttaget.
• Nätadaptrar får aldrig stickas in eller dras ur med våta händer.
• Även tillverkarens säkerhetsanvisningar för de apparater som ska
anslutas ska följas. Läs därför noggrant igenom motsvarande
bruksanvisningar.
• Ta inte produkten i bruk, om den är skadad.
• Produkten är ingen leksak; den är inte lämplig för barn. Barn kan
inte bedöma riskerna, som hör ihop med hantering av elapparater.
• Användning är endast tillåten inomhus i slutna rum, alltså inte ut
omhus. Kontakt med fukt, t.ex. i våtrum o.dyl. ska ovillkorligen
undvikas.
• Utsätt inte apparaten för höga temperaturer, vattendroppar eller
-stänk, starka vibrationer, liksom starka mekaniska påkänningar.
• Placera inga öppna eldhärdar, såsom brinnade ljus, på eller direkt
bredvid apparaten.
svenska
Bruksanvisning

19
• Se till, att det finns tillräcklig ventilation för nätadaptern och om-
kopplaren under användningen. Täck inte apparaterna med tid-
skrifter, täcken, draperier, el.likn.
Features
- 1 HDMI ingång/ 4 HDMI utgångar med HDMI Lock System
- 1080p fullt HDTV-stöd
- upplösning: 480i, 480p, 720i, 720p, 1080i och 1080p
- HDMI 1.2a- och HDMI 1.3-kompatibel
- HDCP-kompatibel
- inbyggd förstärkare/equalizer för långa kabeldragningar
- förgyllda stickkontakter
- professionell metall-hölje-design
Leveransomfång
- HDMI Splitter
- 12 V DC nätadapter
- bruksanvisning
Anslutning och hantering
1. Anslut med hjälp av en HDMI-kabel HD-källan till ingången på
HC 414.
2. Anslut en bildskärm till utgången på HC 414.
3. Ställa in standardupplösning:
Var god ställ först in upplösningen för din HD-källa och säkerställ,
att alla utgångsapparater stöder denna. Om du exempelvis väljer
en utgångsupplösning på 1080p och en av bildskärmarna inte
stöder denna, kan ingen bild förmedlas.
4. Anslut 12 V DC-nätadaptern till HC 414.
5. När anslutningarna är upprättade, visas utgångssignalen på alla
bildskärmarna.
6. För att uppnå en bättre kvalitet, bör du starta om HC 414. Därige-
nom ser du även till, att HDCP stöds.
Problemlösning
Ingen bild:
• Kontrollera alla insticksanslutningar.
• Kontrollera anslutningskablarna. Är en kabel skadad?
• Koppla från HC 414 med huvudbrytaren på apparatens baksida,
dra ur nätadaptern och vänta i ca 5 minuter. Ta på nytt apparaten i
bruk, såsom beskrivs längre fram i denna anvisning.
Inget ljud:
• Kontrollera alla insticksanslutningar.
• Kontrollera anslutningskablarna. Är en kabel skadad? Är kablarna
lämpliga för audio- och videoöverföring?
• Ev. måste omkopplaren återställas. Koppla från HC 414 med hu
svenska
Bruksanvisning

20
vudbrytaren på apparatens baksida, dra ur nätadaptern och vänta
i ca 5 minuter. Ta på nytt apparaten i bruk, såsom beskrivs längre
fram i denna anvisning.
• Är en video-inspelningsapparat ansluten till en av utgångarna?
I detta fall blockerar HDCP automatiskt ljudöverföringen.
Kopplingsschema
Alla ingående företagsnamn och produktbeteckningar är varumärken för respektive inne-
havare. Alla rättigheter förbehålles.
Vid HDMI handlar det om ett registrerat varumärke för HDMI Licensing L.L.C.
Härmed förklarar wentronic Electronic Components Handels GmbH, att artikel nr 60806
överensstämmer med de grundläggande kraven och med övriga relevanta bestämmelser i
direktiven 89/336/EEG, 2004/108/EC och 73/23/EEG.
svenska
Baksida HC 414
12 V DC
nätadapter
