Closet Maid Selectives S25RPDW10 User manual

Decorative Panel Drawer
Panneau de Tiroir Décoratif
Cajón con Panel Decorativo
S25RPDW10, S16RPDW10
PARTS LIST
LISTE DES PIÈCES
LISTA DE PARTES
Part
Pièce
Pieza
Quantity
Quantité
Cantidad
Number
Nº
Número
1
2
3
5
6
7
8
9
10
11
12
13
1
1
1
1
1
2
2
8
2
4
4
6
81419
81720
81700
81740
50509
50511
50515
Part Name Nom de la pièce Nombre de la pieza
Drawer front Devant du tiroir Parte delantera del cajón
Handle Poignée Tirador
Drawer bottom Fond du tiroir Fondo del cajón
Drawer right side Côté droit du tiroir Lado derecho del cajón
Drawer back Arrière du tiroir Parte posterior del cajón
Drawer slide Glissière de tiroir Cajón deslizante
Assembly screw Vis de montage Tornillo de ensamblaje
Slide screw Vis de la glissière Tornillo deslizante
Handle screw Vis de la poignée Tornillo del tirador
Cam lock Boulon à verrou Cierre de leva
Cam post Boulon à tige Poste de leva
Dowel Goujon Espiga
REQUIRED TOOLS
OUTILS NÉCESSAIRES
HERRAMIENTAS REQUERIDAS
USE AND CARE
MODE D'EMPLOI ET ENTRETIEN
USO CUIDADO
Use Decorative Panel Drawer for creating drawer space in place
of a shelf in Custom Closet Organizer.
Ce Panneau de Tiroir Décoratif sert à créer de l’espace de
rangement à la place d’une étagère dans un Organisateur de Garde-Robe
Personnalisé.
Use el Cajón con Panel Decorativo para crear espacio de cajones en vez
de una repisa en el Organizador de Clóset Individualizado.
P/N 8057600
06/07
Importer in exico
Importateur au exique
Importador en éxico
Emerson Electric de exico,
S.A. de C.V.
Camino a Santa onica 238
Vista Hermosa
54080, Tlalnepantla
Estado de éxico
Phone [phone]
Fax [phone]
WIN • GAGNEZ • GANE
$500.00 in ClosetMaid®Products
Register your purchase to enter at: www.closetmaid.com/registerwww.closetmaid.com/register
and watch for a new winner every quarter
500,00 $ en Produits ClosetMaid®
Pour participer, enregistrez votre achat au: www.closetmaid.com/registerwww.closetmaid.com/register
et surveillez le nom d’un nouveau gagnant à tous les trimestres.
$500.00 en Productos ClosetMaid®
Para participar,inscriba su compra en:
www.closetmaid.com/registerwww.closetmaid.com/register
y espere un nuevo ganador cada trimestre
© Closet aid Corporation 2007
Ocala, FL 34471
1-800-874-0008 (USA, Canada)
www.closetmaid.com
Importer in exico
Importateur au exique
Importador en éxico
RFC EE 940721 SH7
WARNING: Choking Hazard - Small Parts. This unit
contains small parts. Not for children under 3 years.
AVERTISSEMENT: Risque d'touffement - Petites
pièces. Cet ensemble contient des petites pièces. Pas
pour les enfants de moins de 3 ans.
ADVERTENCIA: Peligro de Ahogo - Piezas pequeñas.
Este producto contiene piezas pequeñas. No recomenda
do para niños menores de 3 años.
41Drawer left side Côté gauche du tiroir Lado izquierdo del cajón
Selectives®

1
2
a. Attach drawer sides (left and right) to
drawer back using dowels and screws as
shown. Place a dowel into the front (center)
location of each drawer side.
a. Fixer les côtés du tiroir (gauche et droit) à
l’arrière du tiroir à l’aide des goujons et des
vis, tel qu’illustré. Placer un goujon dans
l’emplacement avant (centre) de chaque
côté du tiroir.
a. Una los lados del cajón (izquierdo y
derecho) a la parte posterior del cajón
usando las espigas y tornillos como se
muestra. Coloque una espiga en la parte
delantera (central) de cada lado del cajón.
a. Place cam locks into large holes in drawer sides. Turn
cam opening toward hole. Slide drawer bottom (white
side up) into channels on drawer sides.
a. Placer les boulons à verrou dans les gros trous des
côtés du tiroir. Tourner l’ouverture du boulon à verrou
vers le trou. Faire glisser le fond du tiroir (le côté blanc
vers le haut) dans les sillons situés sur les côtés du
tiroir.
a. Coloque los cierres de leva en los agujeros grandes
de los lados del cajón. Gire la apertura de leva hacia
el agujero. Deslice el fondo del cajón (con la parte
blanca orientada hacia arriba) en los canales de los
lados del cajón.
x4
x2 x6
a.
a.
3
x4 x2
a. Screw cam posts into four holes in back
of drawer front.
b. Attach handle to drawer front with two
handle screws.
a. Visser quatre tiges dans les quatre trous
à l’arrière du devant du tiroir.
b. Fixer la poignée à l’avant du tiroir à
l’aide des deux vis de la poignée.
a. Atornille los postes de leva dentro de
los cuatro agujeros de la parte trasera
del cajón delantero.
b. Instale el tirador a la parte delantera del
cajón con dos tornillos del tirador.
a.
b.

1/4
4
a. Align channel on back of drawer front with drawer bottom.
Push cam posts into holes. Turn cam locks as necessary to
push posts all the way in.
b. Once drawer front is flush against sides, turn cam 1/4 turn
(toward drawer front) to lock.
a. Aligner le sillon de l’arrière du devant du tiroir avec le bas du
tiroir. Pousser les boulons à tige dans les trous. Tourner les
boulons à verrou si nécessaire pour faire pénétrer les boulons à
tige jusqu'au bout.
b. Une fois que le devant du tiroir se trouve au niveau des côtés,
tourner le boulon d’un quart de tour (vers le devant du tiroir)
pour verrouiller.
a. Alinee el canal en la parte trasera del cajón delantero con la
parte inferior del cajón. Empuje los postes de leva en los
agujeros. Gire los cierres de leva lo necesario para empujar los
postes hasta el fondo.
b. Una vez que la parte delantera del cajón esté al ras de los
laterales, gire la leva 1/4 de vuelta (hacia la parte delantera del
cajón) para cerrar hasta el tope.
a.
b.
5
x4
a. Locate either drawer slide. Pull out
smallest part completely.
b. Locate small, black release tab on
backside.
c. Using your thumb, slide tab up while
pulling pieces apart.
d. Secure small part of slide onto drawer
with open end toward back. Repeat
for other slide.
a. Localiser les glissières du tiroir. Tirer
entièrement sur les petites pièces.
b. Localiser la petite languette de
verrouillage noire à l’arrière.
c. Soulever la languette à l’aide du pouce
tout en détachant les pièces.
d. Fixer la plus petite section de la
glissière au tiroir, la partie ouverte vers
l'arrière. Répéter l’opération avec
l’autre glissière.
a. Busque cualquier cajón deslizante.
Jale la pieza más pequeña
completamente.
b. Busque la lengüeta de desenganche
negra u pequeña sobre el lado trasero.
c. Usando el dedo pulgar, deslice la
lengüeta hacia arriba mientras separa
las piezas.
d. Fije la pieza pequeña deslizante en el
cajóncon el extremo abierto hacia la
parte trasera. Repita para el otro lado.
a.
b.
c.
d.

1A
x4

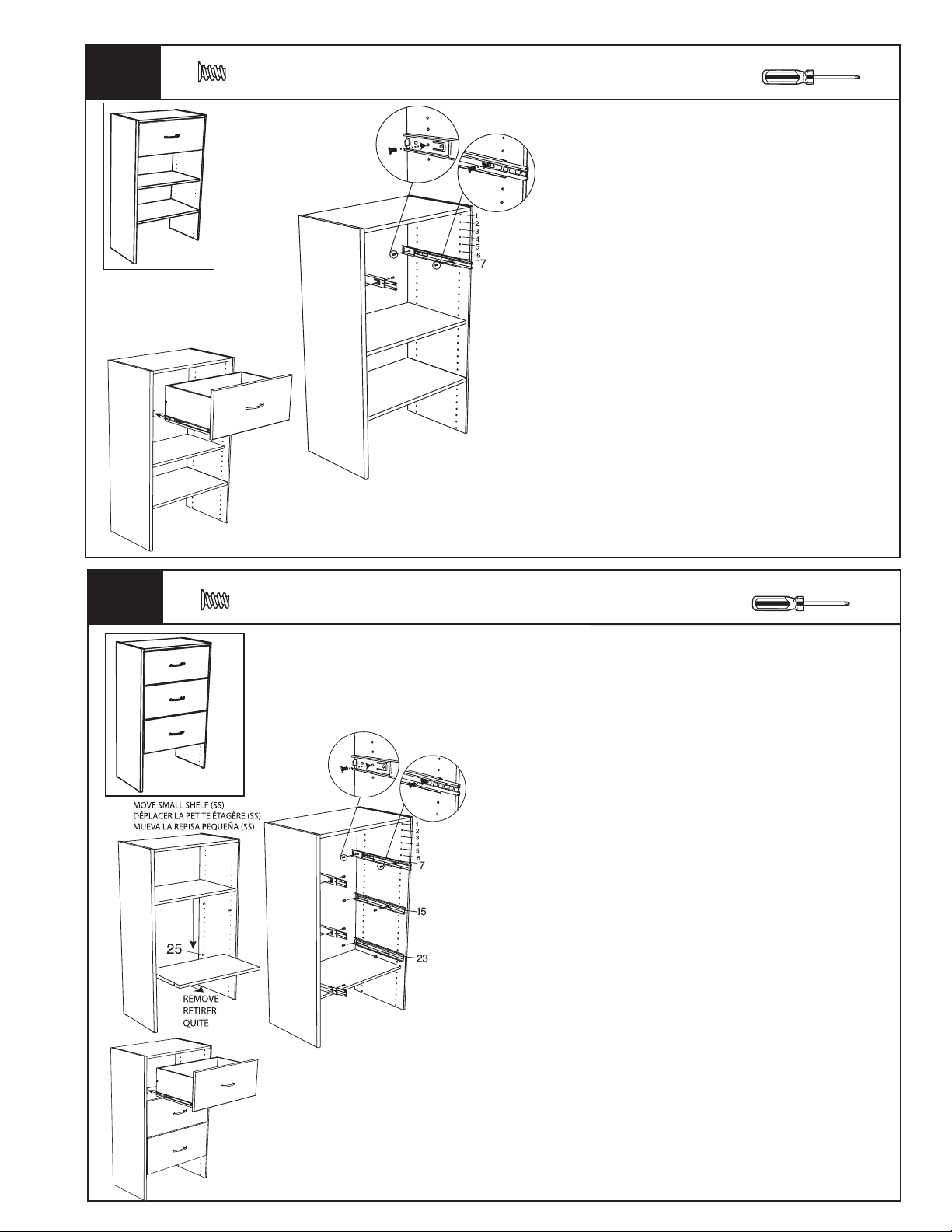

a. Count down seven (7) holes from top. Align back
end of slide with back edge of base side panel.
Attach large slide to inside of base as shown.
b. Align small slides on drawer with larger slides on
base. Push drawer into base.
a. Compter sept (7) trous à partir du haut. Aligner
l’extrémité arrière de la glissière avec l’extrémité
arrière du panneau latéral du bâti. Fixer la grosse
glissière à l’intérieur du bâti comme illlustré.
b. Aligner les petites glissières qui se trouvent sur le
tiroir avec les grosses glissières du bâti. Pousser le
tiroir dans le bâti.
a. Cuente desde arriba hacia abajo siete (7) agujeros.
Alinee el extremo posterior del mecanismo de
deslizamiento con el borde posterior del panel
lateral de la base. Una el mecanismo de
deslizamiento grande al interior de la base como
se muestra.
b. Alinee el mecanismo de deslizamiento pequeño
sobre el cajón con el mecanismo de deslizamiento
más grande en la base. Empuje el cajón dentro de
la base.
a.
b.
1B
SS
LS
for each drawer
pour chaque tiroir
para cada cajón
x4
a. b.
c.
a. Remove fixed shelf (large-"LS") from bottom. ove adjustable
shelf (small-"SS") and reassemble in hole position #25 (from top).
b. Count down seven (7) holes from top for first drawer. Align
back end of slide with back edge of base gable (side panel).
Attach large slide to inside of base as shown. Repeat assembly
counting seven (7) holes down between each slide.
c. Align small slides on drawer with larger slides on base. Push
drawer into base.
a. Retirer l’étagère fixe (grosse étagère « LS ») du bas. Déplacer
l’étagère réglable (petite étagère « SS ») et remonter à
l’emplacement du trou nº 25 (à partir du sommet).
b. Compter sept (7) trous à partir du sommet du premier tiroir. Aligner
l’extrémité arrière de la glissière avec l’extrémité arrière du côté
(panneau latéral) du bâti. Fixer la grosse section de la glissière à
l’intérieur du bâti, tel qu’illustré. Poursuivre le montage en comptant
sept (7) trous vers le bas entre chaque glissière.
c. Aligner les petites glissières qui se trouvent sur le tiroir avec les
grosses glissières du bâti. Pousser le tiroir dans le bâti.
a. Quite la repisa fija (granda-"LS") de la parte inferior. ueva la repisa
ajustable (pequeña-"SS") y vuelva a ensamblarla en la posición del
agujero #25 (desde arriba).
b. Cuente desde arriba hacia abajo siete (7) agujeros para el primer
cajón. Alinee el extremo posterior del mecanismo de deslizamiento
con el borde posterior del gablete (panel lateral). Una el
mecanismo de deslizamiento grande al interior de la base como
se muestra. Repita el ensamblaje contando hacia abajo siete (7)
agujeros entre cada mecanismo de deslizamiento.
c. Alinee el mecanismo de deslizamiento pequeño sobre el cajón
con el mecanismo de deslizamiento más grande en la base.
Empuje el cajón dentro de la base.
