Clou InBe IB/05.40300 User manual

Montage instructies
Installation Instructions
Notice de montage
Montageanweisungen
Dimensions in mm, for reference only / 14.06.2016 / rev_03 www.clou.nl

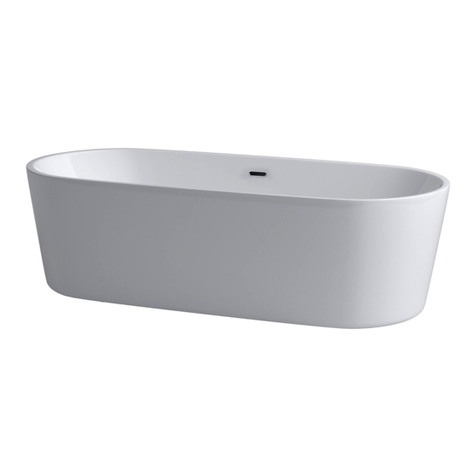

InBe_freestanding bathtub
IB/05.40300
bath findings

- Alvorens de montage te beginnen moet de volledigheid
van de levering gecontroleerd worden. Tevens moet ook op
transportschade gecontroleerd worden, te late schademel-
dingen (> 1 dag na levering) worden niet aanvaard.
- Clou behoudt zich het recht voor technische en optische
wijzigingen aan te brengen t.o.v. afgebeelde producten.
- Door wijzigingen in de productie kan het zijn dat gegeven
afmetingen niet meer correct zijn. Alle vermelde afmetin-
gen in deze handleiding dienen te worden geverifieerd
alvorens de actie uit te voeren.
- Clou b.v. kan niet verantwoordelijk worden gesteld voor de gevolgen van onaange-
past gebruik, onaangepast transport of beschadigingen veroorzaakt door tussenop-
slag.
- De van toepassing zijnde garantievoorwaarden gelden steeds.
- De montage dient uitgevoerd te worden door 2 personen waarvan minstens één vak-
kundig opgeleid persoon.
- Alle maten zijn in mm.
- Before starting with the mounting check whether the
delivery is complete. At the same time the delivery should
be checked for damage due to transportation, damage
reports that are too late (> 1 day after delivery) will not be
accepted.
- Clou reserves the right to introduce technical and visual
changes with respect to the depicted images.
- Due to changes in production it is possible that given di-
mensions are no longer correct. All mentioned dimensions
in this manual should be verified before executing the action.
- Clou b.v. can not be held responsible for the results of improper use, improper trans-
portation or any damage caused during interim storage.
- The current terms of guarantee are always valid.
- The installation has to be performed by at least 2 persons of whom at least one
should be a skilled professional.
- all dimensions are in mm.
NL
EN

- Avant de procéder au montage, veuillez contrôler si l’article
livré est complet. Veuillez aussi contrôler des dommages
éventuels causés par le transport, nous n’acceptons pas de
réclamations dues à des dégâts causés par le transport au-
delà de 1 jour après livraison.
- Clou se réserve le droit pour tout changement technique ou
optique par rapport à la photo représentant le produit.
- Des changements de production peuvent faire en sorte que
les dimensions affichées ne correspondent plus, nous vous
prions de vérifier avant de procéder à toute action.
- Clou BV ne peut être tenu responsable pour usage non approprié des articles, trans-
port inadéquat ou dommage causés à votre entrepôt en attente de livraison.
- Les conditions de garanties en vigueur restent toujours valables.
- Le montage doit être effectué par 2 personnes dont une au moins soit un corps de
métier.
- Toutes les mesures affichées sont en mm.
- Vor Beginn der Montage überprüfen Sie bitte, ob die Liefe-
rung vollständig ist bzw. ob durch den Transport Schäden
entstanden sind. Diese Überprüfung muss direkt am Liefertag
erfolgen. Sollte ein Schaden festgestellt werden, muss dieser
unmittelbar nach der Lieferung, spätestens (> 1 Tag nach Liefe-
rung) angezeigt werden.
- Clou behält sich das Recht auf technische und optische Ände-
rungen in Bezug auf die dargestellten Bilder vor.
- Aufgrund von Änderungen in der Produktion ist es möglich,
dass angegebene Maße nicht mehr korrekt sind. Alle genannten Dimensionen in diesem
Handbuch sollten vor der Ausführung der Maßnahme überprüft werden.
- Clou B.V. ist nicht verantwortlich für die Ergebnisse des unsachgemäßer Gebrauch,
unsachgemäßer Transport oder Schäden, die während Zwischenlagerung verursacht
werden.
- Die aktuelle Garantiebedingungen sind immer gültig.
- Die Installation muß von mindestens 2 Personen durchgeführt werden, wobei 1 Person
bereits vorhandene Fachkenntnisse hat.
- Alle Dimensionen erfolgen in mm Angaben.
FR
DE

Inhoud levering:
Content of delivery:
Contenu de la livraison:
Inhalt der Anlieferung:
Benodigd gereedschap:
Required tools:
Outils requis:
Erforderliche Werkzeuge:
Gebruiksvoorschriften:
zie ook de onderhoudsvoorschriften op www.clou.nl
User’s instructions:
See also the maintenance guides at www.clou.nl
Instructions d’utilisation:
Voyer aussi les instructions d’entretien sur www.clou.nl
Gebrauchsanweisungen:
Wartungsanweisungen finden Sie auf unsere Homepage
www.clou.nl
Tijdens de installatie moet men voorkomen dat het opper-
vlak van het product beschadigd raakt door harde voorwer-
pen op het product te leggen.
During installation one has to prevent damaging the surface
of the product due to placing hard objects on the product.
Pendant l’installation on doit empêcher d’endommager la
surface du produit en posant des objets durs sur le produit.
Während der Installation soll verhinderd werden das harte
Gegenstände die Oberfläche der Produkten beschädigen.

InBe_freestanding bathtub IB/05.40300 Dimensions in mm, for reference only / 02.11.2015 / rev_02 www.clou.nl
445
30
1145 1610
535
475 660
30
545
800
905
460
1780
560
65

InBe_drain and overflow set, including trap
IB/05.40102, IB/05.40300, IB/05.40301, IB/05.40302, IB/05.40305, IB/05.40506
Part
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
trap
O-ring overflow connection cap
overflow connection cap
O-ring trap and overflow
O-ring sewer connection cap
ring sewer connection cap
sewer connection cap
sewer tube
overflow tube
overflow connector
drain overflow
overflow mouning plate
drain cap
O-ring bottom cap
bottom cap
M6x30 bolt
stop/go drain with cap
8 7 6 5 1 2 3
10
9
11
12 413
15
14
4
16
17

1_
Bepaal de positie van de afvoer
van het bad.
Decide on the position of the
drain of the bathtub.
Décider la position du bonde
de la baignoire.
Entscheiden Sie auf der Posi-
tion des Abflusses der Bade-
wanne.
545
800
905
460
1780
2_
Voorzie op deze plek een uit-
sparing in de vloer, 250 x 250
mm breed en 60 mm diep.
Make at this position a cut-
away in the floor, 250 x 250 mm
wide, 60 mm deep.
Faire à cette position un coupé
dans le plancher, 250 x 250
millimètres de large, 60 milli-
mètres de profond.
Bilden Sie in dieser Position ein
Schnitt im Fußboden, 250 x 250
Millimeter breit, 60 Millimeter
tief.
85
250
250

3_
Plaats het bad op de gewenste
plaats en zet het bad waterpas
door moeren A en B bij te stel-
len voor alle 4 de pootjes.
Place the bathtub in the desi-
red position and place the tub
level by adjusting nuts A and B
for all 4 feet.
Placer la baignoire dans la po-
sition désirée et niveller la avec
les écrous A et B de chaque des
4 pieds.
Legen Sie die Badewanne in die
gewünschte Position und ni-
velieren Sie das durch muttern
A und B zu justieren für alle 4
Füße.
4_
Bevestig de overloop en afvoer (inbe-
grepen) in het bad volgens diens
bijgevoegde handleiding. Gebruik
de explosietekening op p. 6 om
alles correct te installeren.
Mount the overflow and drain
(included) in the bathtub as
explained in its enclosed instruc-
tion installation. Use the exploded
view on p. 6 to assemble the trap.
Fixez le trop-plein et la bonde
(inclus) dans le baignoire corres-
pondant son manuel d’instruction
jointe. Employez la vue éclatée
sur p.6 pour l’assemblage.
Befestigen Sie den Überlauf und
Ablauf (im Lieferumfang enthalten) am
Badewanne laut beiliegender Bedie-
nungsanleitung. Verwenden Sie die
Explosionzeichnung über S. 6, um die
Siphon richtig zusammenzubauen.
A
B
min. 5 mm

5_
Sluit de sifon aan op de
afvoerleiding.
Install the trap to the
waste pipe.
Fixer le siphon à la
décharge d’eau.
Befestigen Sie den Siphon
an der Abflussleitung.
6_
Laat het bad vol met water
lopen en controleer op
eventuele lekkages.
Fill the bathtub completely
with water and check for
leaks.
Remplissez la baignoire
complètement avec de l’eau
et vérifiez s’il y a des fuites.
Füllen Sie die Badewanne
ganz mit Wasser und auf
Undichtigkeiten untersu-
chen.

7_
Bevestig het bad aan de
vloer met siliconenkit op de
stelpootjes.
Fixate the bathtub to the
floor with caulk on the feet.
Fixez la baignoire au plan-
cher avec du mastic silicone
sur les pieds.
Fixieren Sie die Badewanne
zum Fußboden mit Silikone
auf die Füße.
8_
Installeer de kraan (niet in-
begrepen) op de vloer en sluit
deze aan op de waterleiding.
Install the tap (not included)
on the floor and connect it to
the water supply.
Installer le robinet (non
inclus) sur le plancher et le
raccorder à la conduite d’eau.
Befestigen Sie die Arma-
tur (nicht im Lieferumfang
enthalten) am Fußboden und
schließen Sie ihn an der Was-
serleitung an.
