COFAN 0900 0801 User manual

www.cofan.es
MANUAL DE INSTRUCCIONES
GUIDE D’UTILISATION
INSTRUCTION MANUAL
MANUALE DI ISTRUZIONI
MANUAL DE INSTRUÇÕES
PNEUMATIC TOOLS
Por su propia seguridad, por favor, lea este manual de instrucciones antes de usar la herramienta
Pour votre sécurité, veuillez lire ce manuel d’instructions avant l’utilisation de l’outil
For your own safety, read this instruction manual before using this tool
Per la vostra sicurezza, vi preghiamo di leggere il seguente manuale prima di utilizzare lo strumento
Para sua própria segurança, por favor, leia este manual de instruções antes de usar esta ferramenta
REF. 0900 0801
SIERRA NEUMÁTICA
SCIE PNEUMATIQUE
PNEUMATIC SAW
SEGHETTO PNEUMATICO
SERRA PNEUMÁTICA
HERRAMIENTA DE AIRE COMPRIMIDO
OUTIL À AIR COMPRIMÉ
COMPRESSED AIR TOOL
STRUMENTO AD ARIA COMPRESSA
FERRAMENTA DE AR COMPRIMIDO

IMPORTADO POR: / IMPORTE PAR: / IMPORTED BY: / IMPORTATO DA:
COFAN LA MANCHA, S.A. - Avenida de la Industria, S/N - 13610 - Campo de Criptana (Ciudad Real) - SPAIN - C.I.F.: A-13342621
[email protected] - www.cofan.es Made in Taiwan

1
1. Seguridad General e Instrucciones de Funcionamiento
1. Desembalaje
Al desembalar este producto, inspecciónelo cuidadosamente en busca de cualquier desperfecto que pudiera
haber surgido durante el transporte. Asegúrese de que cualquier acoplamiento suelto, perno, etc. están
apretados antes de poner usar este producto.
2. Este producto forma parte de un sistema de alta presión, por lo que en todo momento se deben seguir las
siguientes medidas de seguridad así como otras normas de seguridad existentes.
3. Lea detenidamente todos los manuales incluidos con este producto. Familiarícese con el control y el uso
adecuado del equipo.
4. Solamente deberían usar la herramienta neumática aquellas personas que estén familiarizadas con estas
normas de funcionamiento seguro.
No exceda la presión máxima de funcionamiento de la herramienta neumática (6.2BAR/90 PSI). La
herramienta neumática podría explotar y causar la muerte o graves lesiones personales.
5. No exceda ninguna de las presiones de ninguno de los componentes del sistema.
6. Desconecte la herramienta neumática del suministro de aire antes de cambiar las herramientas o accesorios,
al hacer una revisión o cuando no esté en funcionamiento.
7. Lleve siempre gafas de seguridad durante el funcionamiento.
8. No use ropa holgada, bufandas o corbatas. La ropa holgada podría engancharse en las piezas móviles
causando graves lesiones personales.
9. No use joyas cuando utilice cualquier herramienta. Las joyas podrían engancharse en las piezas móviles
causando graves lesiones personales.
10. No apriete el gatillo cuando conecte la manguera de suministro de aire.
11. Utilice siempre accesorios diseñados para el uso de herramientas neumáticas. No use accesorios dañados
o desgastados.
No utilice acoplamientos de herramientas manuales. Utilice solamente acoplamientos de impacto. Los
acoplamientos de herramientas manuales están hechos de vidrio duro por lo que podrían romperse y
causar graves lesiones personales si se utilizan con herramientas neumáticas.
12. No accione nunca la herramienta cuando no se aplique a un objeto de trabajo. Los accesorios deben estar
rmemente sujetos. Accesorios sueltos pueden causar graves lesiones.
13. Proteja las líneas de aire contra daños o perforaciones.
14. Nunca apunte una herramienta neumática hacia sí mismo o hacia otra persona. Podría ocasionar graves
lesiones.
15. Compruebe que las mangueras neumáticas no están débiles o desgastadas antes de cada uso. Asegúrese
de que todas las conexiones estén aseguradas.
Libere toda la presión del sistema antes de intentar instalar, revisar, reubicar o llevar a cabo cualquier
tipo de mantenimiento.
16. Mantenga todas las tuercas, pernos y tornillos bien apretados y asegúrese de que el equipo se encuentra en
condiciones seguras de trabajo.
17. No coloque las manos cerca o bajo piezas móviles.
ESPAÑOL

2
18. Manguera de aire
No se recomienda colocar un acoplamiento de conexión rápida entre la sierra y la manguera principal. Utilizar
acoplamientos o mangueras de aire demasiado pequeños puede generar una caída de presión y reducir la
potencia de la herramienta. Para la mayoría de las sierras neumáticas que utilizan mangueras con un diámetro
interior de 9.525 mm (3/8”), se recomienda el uso de acoplamientos con roscas NPT de 6.35 mm (I/4”). La
mayoría de los compresores se suministran con una manguera corta de diámetro interior de 6.35 mm. Para un
funcionamiento más adecuado y para una mayor comodidad, use una manguera de diámetro interior de 9.525
mm (3/8”). Las mangueras que midan más de 15.24 m deberían tener un diámetro interior de 12.7 mm (1/2”).
Nunca sostenga la herramienta por la manguera ni tire de ella para mover la herramienta o el compresor.
Mantenga las mangueras alejadas de fuentes de calor, aceites o bordes alados. Sustituya cualquier
manguera que se encuentre dañada, debilitada o desgastada.
19. Almacenamiento
Antes de guardarla, se debe la sierra. Sigua las instrucciones de la lubricación del motor de aire con la
excepción del paso 4. Accione la sierra sólo de 2 a 3 segundos en lugar de 20 a 30 segundos, ya que debe
permanecer más aceite en la sierra cuando se guarde.
2. Instrucciones Particulares de Seguridad
1. Información sobre el nivel de ruido
(1) El nivel de ruido en modo operativo está alrededor de:
Nivel de Presión de Sonido: 90.6~93.0 dB(A).
Nivel de Potencia de Sonido: 103.4~ 105.7 dB(A).
(2) Referencia estándar: ISO 3746.
(3) Use siempre protección para los oídos durante el funcionamiento.
2. Información sobre el nivel de vibraciones
(1) El nivel de vibración de la empuñadura está alrededor de: 3.610~ 6.172 m/s2.
(2) Referencia estándar: EN 28662-1.
3. Información sobre temperaturas
(1) La temperatura de la empuñadura (8 horas/Funcionamiento) es de 30 ºC.
4. Información del producto
(1) La velocidad nominal del eje sin carga es de: 1800~3500 rpm.
5. Advertencias
(1) Por lo general, las herramientas neumáticas no están aisladas para el contacto con fuentes de energía
eléctrica.
(2) Las herramientas neumáticas no se deben utilizar en ambientes explosivos a menos que estén diseñadas
especícamente para ese propósito.
(3) No utilice cuchillas agrietadas o deformadas.
(4) Asegúrese de que la cuchilla está perfectamente sujeta en su alojamiento.
(5) No frene el vaivén de la sierra aplicando una presión lateral sobre éste.
(6) El seguro móvil no debe cerrarse en la posición de apertura.
(7) Preste atención al riesgo de atrapamiento del cabello largo o de la ropa holgada.
(8) Asegúrese de que el seguro de la cuchilla de la sierra, siempre que esté instalado en ésta, se encuentra en
su lugar, está montado correctamente y funciona sin problemas.
(9) Asegúrese de que en el caso de producirse chispas, éstas no se emiten de manera que puedan suponer
un peligro.
(10) Preste atención al riesgo de lesiones que pueden causar los latigazos de las mangueras de aire.
(11) Descanse después de un funcionamiento continuado.
6. Instrucciones
(1) Desconectar las herramientas neumáticas de la fuente de energía antes de cambiar las cuchillas o realizar
cualquier ajuste.
ESPAÑOL

3
ESPAÑOL
(2) Suelte el dispositivo de arranque y parada en el caso de una interrupción de del suministro de energía.
(3) Apoye la placa guía completamente sobre la pieza de trabajo.
(4) Solo deben utilizarse los lubricantes recomendados por el fabricante.

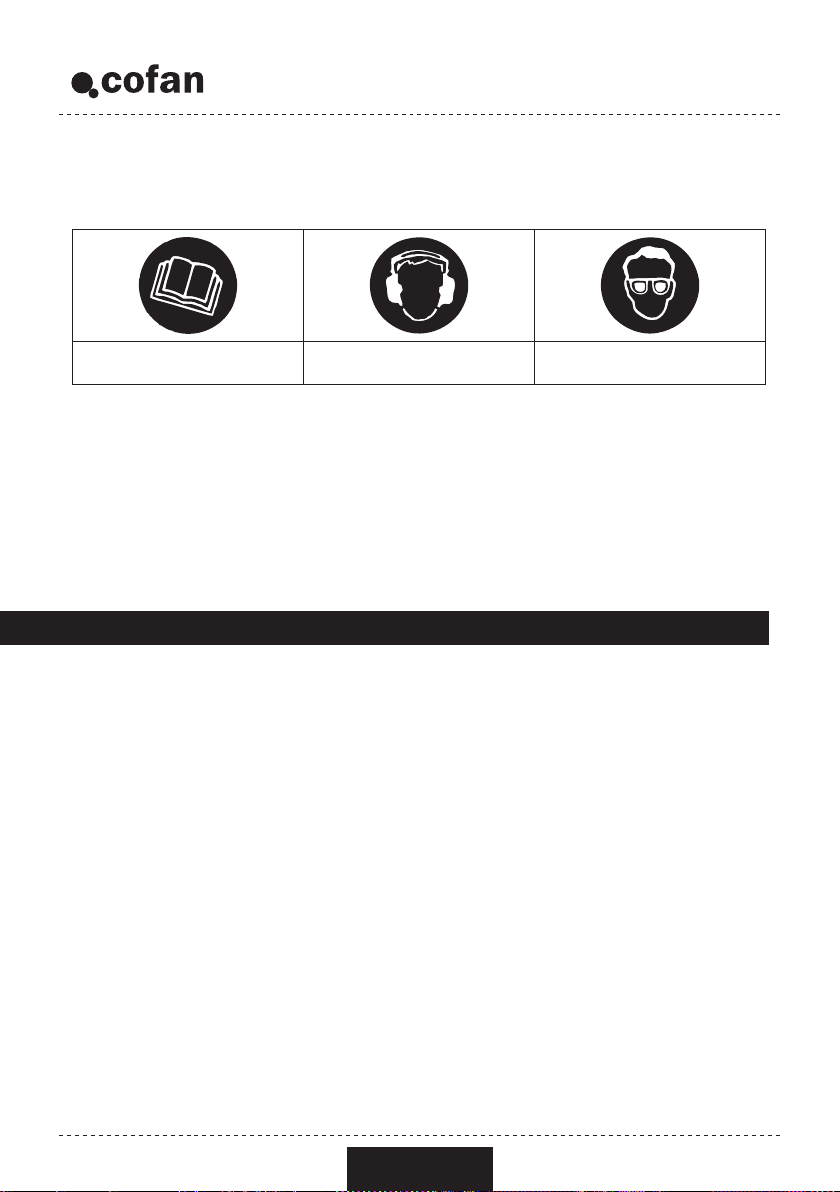

7. Explicaciones de las señales de advertencia utilizadas en esta herramienta
Antes de comenzar el trabajo se
deben leer las instrucciones de uso
Obligatorio el uso de protección
auditiva
Obligatorio el uso de protección
visual o gafas de seguridad
8. Aplicación
(1) Sierra circular: Herramienta neumática equipada con una hoja de sierra.
(2) Sierra oscilante: Herramienta neumáticas equipada con una hoja de sierra segmentada cuyo movimiento
es angular y oscilante.
(3) Sierra alternante: Herramienta neumáticas equipada con una hoja de sierra recta cuyo movimiento es
alternante.
(4) Sierra de vaivén: Sierra alternante cuyo uso inicial era el de serrar láminas, placas y tableros.
(5) Sierra eléctrica para metales: Sierra alternante cuyo uso inicial era del de trocear.
9. El peso de esta herramienta está alrededor de: 1.15 ~1.6 kg.
Nota: Si el peso de esta herramienta excediera los 15 kg, se debe prestar atención a lo siguiente:
(1) Asegúrese de que puede mantener el peso.
(2) Asegúrese de llevar calzado protector para prevenir cualquier riesgo de impacto debido a la caída de la
herramienta.
3. Instrucciones de Mantenimiento
1. Lubricación
La adecuada lubricación es responsabilidad del propietario. Si la herramienta neumática no se lubrica
adecuadamente, se acortará drásticamente la vida de la herramienta y se anulará la garantía.
Esta sierra requiere una lubricación previa a su primer uso y posterior a cada uso adicional.
2. La sierra requiere una lubricación a lo largo de toda la vida de la herramienta, y se debe lubricar en dos áreas
separadas: el motor de aire y el mecanismo de impacto. Para más detalles siga los procedimientos indicados.
3. Lubricación del motor de aire.
El motor se debe lubricar a diario. Un motor de aire no se debe lubricar muy a menudo si no es usado
frecuentemente.
Desconecte la sierra del suministro de aire antes de lubricarla.
3.1. Desconecte la sierra neumática del suministro de aire.
3.2. Coloque la sierra boca abajo.
3.3. Simultáneamente, apriete el gatillo y vierta una cucharadita de aceite en la entrada de aire. Después,
presione el botón adelante y reverso en ambas direcciones.
Después de lubricar una herramienta neumática, el aceite saldrá por el oricio de escape durante los
primeros segundos de su funcionamiento. Por lo tanto, el oricio de escape se debe cubrir con una
toalla antes de aplicar presión de aire. No cubrir el oricio de escape puede ocasionar graves lesiones.
4. Conecte la sierra neumática al suministro de aire y cubra el oricio de escape con una toalla. Accione la sierra
de 20 a 30 segundos en ambas direcciones, adelante y reverso. El aceite saldrá por el oricio de escape
cuando se aplique presión de aire.

4
ESPAÑOL
5. Lubricación del mecanismo de impacto
La sierra neumática se debe lubricar mensualmente.
Desconecte la sierra del suministro de aire antes de lubricarla.
5.1. Desconecte la sierra neumática del suministro de aire.
5.2. Retire el tornillo ranurado o tornillo con cabeza de Allen del oricio del tanque de aceite en la parte derecha
de la herramienta, en el cual aparece la palabra “OIL” debajo del oricio.
5.3. Añada tres cucharadas pequeñas de aceite para herramientas neumáticas en el oricio del aceite.
Sustituya el tornillo.
5.4. Vuelva a conectar el suministro de aire a la sierra neumática y acciónela de 20 a 30 segundos. Lubrique el
mecanismo de impacto en su totalidad rotando la herramienta hacia abajo y hacia los lados mientras acciona
la herramienta.
5.5. Retire el tornillo y coloque el oricio de escape del aceite sobre un recipiente adecuado para permitir el
drenaje del exceso de aceite.
5.6. Si el aceite está sucio, repita el procedimiento indicado anteriormente hasta que el aceite salga limpio.
Coloque el tornillo y apriételo. El aceite residual que quede en la cámara del mecanismo de impacto es todo el
que se necesita para una lubricación adecuada.
Guía de Solución de Problemas Generales
Síntoma Posible(s) Causa(s) Medidas Correctivas
La herramienta se
ejecuta lentamente
o no se ejecuta
1. Hay arenilla o goma
en la herramienta
1. Limpie la herramienta con aceite para herramientas
neumáticas, disolvente de goma o una mezcla a partes
iguales de aceite de motor SAE # 10 y queroseno. Lubrique
la herramienta después de limpiarla.
2. No hay aceite en la
herramienta
2. Lubrique la herramienta de acuerdo con las instrucciones
de lubricación de este manual.
3. Baja presión de aire 3. Ajuste el regulador del compresor al máximo de la
herramienta cuando la herramienta se ejecute libremente.
4. La manguera de aire
tiene fugas
4. Apriete y selle los acoplamientos de la manguera si se
encuentran fugas.
5. Pérdida de presión 5-1. Asegúrese de que la manguera tiene el tamaño
adecuado. Mangueras largas o herramientas que utilizan
grandes cantidades de aire puede requerir una manguera
con un diámetro interior de 12.7mm (1/2”) o incluso mayor,
dependiendo de la largura total de la manguera.
5-2. No utilice muchas mangueras conectadas conjuntamente
con acoplamientos de conexión rápida. Puede causar caídas
de presión adicionales y reduce la potencia de la herramienta
eléctrica. Conecte directamente las mangueras juntas.
6. Rodamiento de bolas
desgastado en el motor
6. Retire e inspeccione el rodamiento en busca de óxido,
suciedad, arenilla o carrera desgastada. Limpie y engrase
el rodamiento con grasa para rodamientos.
Hay humedad
saliendo de la
herramienta
1. Agua en el depósito 1. Drene el depósito. (Ver manual del compresor de aire).
Lubrique la herramienta y ejecútela hasta que no haya
indicios de presencia de agua. Lubrique la herramienta de
nuevo y acciónela de 1 a 2 segundos.
2. Agua en las líneas de
aire/manguera
2-1. Instale un separador/ltro de agua.
Nota: Los separadores solo funcionan adecuadamente
cuando el aire que pasa por el separador es frío. Coloque
el separador/ltro lo más lejos posible del compresor.
2-2. Instale un secador de aire.

5
FRANÇAISE
1. Sécurité Générale et Instructions de Fonctionnement
1. Déballage
En déballant ce produit, veuillez l’inspecter soigneusement en recherchant si un problème aurait pu apparaitre
pendant le transport. Veuillez vous assurer que toutes les connexions sont bien présentes et que tous les
éléments sont bien xés avant d’utiliser ce produit.
2. Ce produit fait partie d’un système d’air à haute pression, c’est pourquoi il faut suivre à tout moment les
mesures de sécurité suivantes ainsi que d’autres normes de sécurité existantes.
3. Lisez attentivement tous les manuels joints à ce produit et respectez le contrôle et l’utilisation indiquée de
l’équipement.
4. Seules les personnes familiarisées avec les normes de fonctionnement de sécurité doivent utiliser l’outil
pneumatique.
Ne pas dépassez pas la pression maximale de fonctionnement de l’outil pneumatique (6.2BAR/90 PSI).
L’outil pneumatique pourrait exploser et causer le décès ou de graves lésions.
5. Ne dépassez aucunes pressions des composants du système.
6. Déconnectez l’outil pneumatique de la fourniture d’air avant de changer les outils ou les accessoires, pendant
la vérication ou quand l’outil n’est pas en fonctionnement.
7. Portez toujours des lunettes de sécurité pendant le fonctionnement.
8. Ne pas utiliser de vêtement large, d’écharpes ou de cravates. Un vêtement large pourrait s’accrocher aux
pièces mobiles et causer des lésions aux personnes.
9. Ne pas utiliser de bijoux pendant l’utilisation de l’outil. Les bijoux pourraient s’accrocher aux pièces mobiles et
causer des lésions aux personnes.
10. Ne pas serrer le déclencheur pendant la connexion au exible de fourniture d’air.
11. Utilisez toujours des accessoires conçus pour l’utilisation d’outils pneumatiques. Ne pas utiliser des
accessoires endommagés ou usés.
Ne pas utiliser de raccords destinés aux outils manuels. Utiliser uniquement des raccords destinés aux
outils à percussions. Les raccords pour les outils manuels sont fabriqués avec du matériel qui pourrait
casser et causer des lésions graves sur les personnes s’ils sont utilisés avec des outils pneumatiques.
12. Ne jamais faire marcher l’outil à vide ou pour autre chose qu’un objet de travail. Les accessoires doivent
toujours être fermement xés. Les accessoires non xés peuvent causer de graves lésions.
13. Protégez les exibles d’air contre des dommages ou des perforations.
14. Ne jamais pointer l’outil pneumatique vers soi-même ou vers une tierce personne. Cela pourrait provoquer
de graves lésions.
15. Vériez que les exibles pneumatiques ne soient pas faibles ou usés avant chaque utilisation. Vérier que
toutes les connexions soient bien xées.
Libérez toute la pression du système avant d’essayer d’installer, de vérier, de déplacer ou de réaliser
tout type d’entretien dans l’outil pneumatique.
16. S’assurer que toutes les vis, écrous et boulons sont bien vissés et que l’outil se trouve dans des conditions de
sécurité optimales pour commencer à travailler.
17. Ne placez pas les mains près des pièces mobiles.

6
FRANÇAISE
18. Tuyau d’air
Il n’est pas recommandé de placer un raccord de connexion rapide entre la scie et le tuyau principal. Utiliser
des connexions ou des tuyaux d’air trop petits peut entrainer une chute de pression et réduire la puissance
de l’outil. Pour la majorité des scies pneumatiques qui utilisent des exibles avec un diamètre intérieur de
9.525 mm (3/8”), il est recommandé d’utiliser de raccords letés NPT de 6.35 mm (I/4”). La majorité des
compresseurs est fournie avec un tuyau court de diamètre intérieur de 6.35 mm. Pour un fonctionnement plus
approprié et pour un plus grand confort, utilisez un exible de diamètre intérieur de 9.525 mm (3/8”). Les tuyaux
mesurant plus de 15.24m doivent avoir un diamètre intérieur de 12.7mm(1/2”).
Ne soulevez jamais l’outil par le exible, ne tirez pas sur le exible pour déplacer l’outil ou le
compresseur. Maintenez les exibles éloignés de toute source chaleur, d’huiles ou de bordure
coupante. Remplacer tout exible endommagé ou usé.
19. Stockage
Avant de la ranger, il faut graisser l’outil. Suivez les instructions de la lubrication du moteur d’air à l’exception
de l’étape 4. Actionnez l’outil uniquement 2 ou 3 secondes au lieu de 20 à 30 secondes, an de laisser de la
graisse dans l’outil pendant son stockage.
2. Instructions Particulières de Sécurité
1. Information sur le niveau de bruit
(1) le niveau de bruit en fonctionnement est environ de :
Niveau de Pression sonore : 90.6~93.0 dB(A).
Niveau de Puissance sonore: 103.4~ 105.7dB(A).
(2) Référence standard : ISO 3746.
(3) Utilisez toujours une protection pour les oreilles pendant le fonctionnement.
2. Information sur le niveau de vibrations
(1) le niveau de vibration de la poignée est environ de: 3.610~ 6.172 m/s2.
(2) Référence Norme: EN 28662-1.
3. Information sur les températures
(1) la température de la poignée (8 heures/Fonctionnement) est de 30 °C.
4. Information du produit
(1) la vitesse nominale de l’axe sans charge est de: 1800~3500 rpm.
5. Avertissements
(1) De manière générale, les outils pneumatiques ne sont pas isolés pour le contact avec les sources d’énergie
électrique.
(2) Les outils pneumatiques ne doivent pas être utilisés dans des atmosphères explosives à moins qu’ils ne
soient conçus spéciquement pour ce but.
(3) Ne pas utiliser de lames trouées ou déformées.
(4)S’assurer que la lame est parfaitement insérée dans son emplacement.
(5) Ne pas freiner le mouvement de la scie avec une pression latérale.
(6) La sécurité mobile ne doit pas être fermée quand l’outil est en position d’ouverture.
(7) Faire attention aux vêtements, cheveux, etc. qui pourraient être pris dans l’axe de l’outil pneumatique.
(8) S’assurer que la sécurité sur la lame de la scie, s’il y en a une, soit correctement installée et fonctionne
sans problème.
(9) Faire attention que les étincelles produites ne soient pas source de danger.
(10) Faire attention au risque de lésions que pourrait causer le fouettement des exibles d’air.
(11) Se reposer après un fonctionnement continu.
6.Instructions
(1) Déconnecter les outils pneumatiques de la source d’énergie avant de changer les lames ou d’effectuer
tout réglage.
(2) Eteindre le dispositif de démarrage et d’arrêt dans le cas d’une interruption de la source d’énergie

7
(3) Appuyer la plaque ‘guide’ complètement sur la pièce à travailler.
(4) Utiliser uniquement les lubriants recommandés par le fabricant.

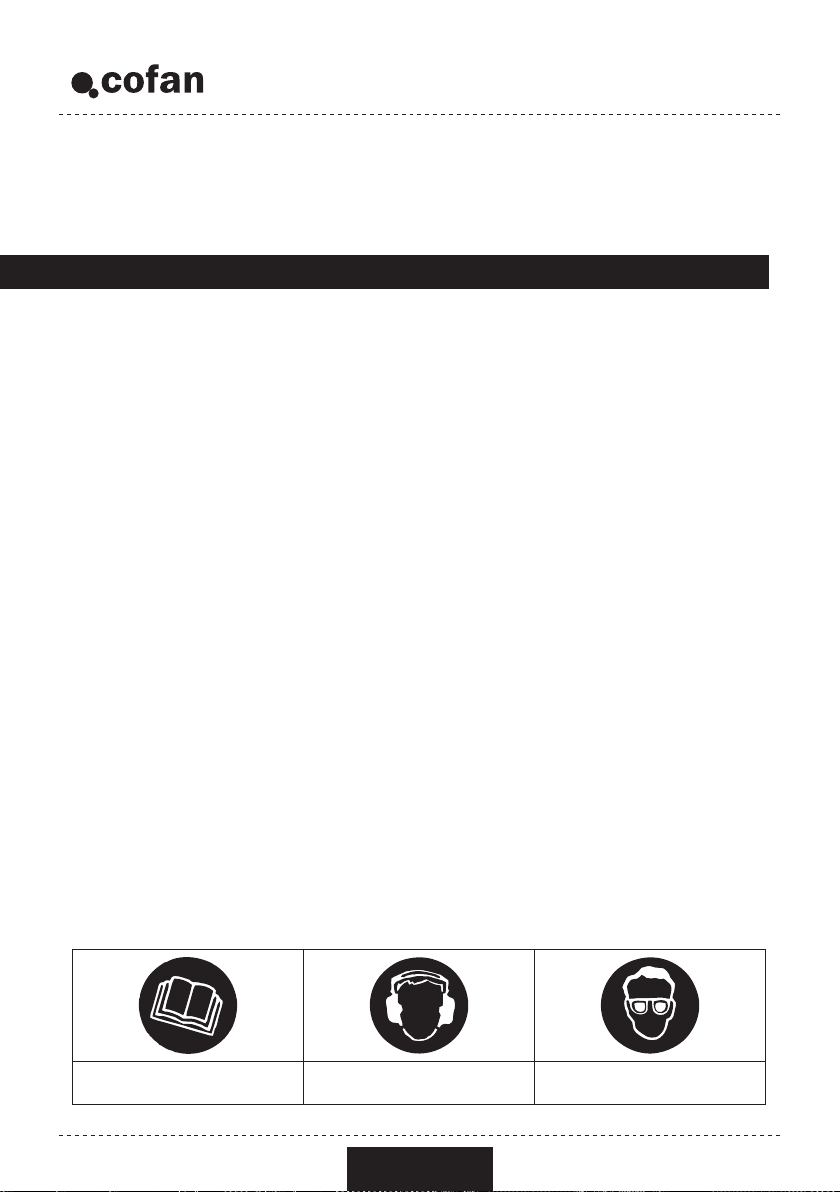

7. Explications des signaux d’avertissement utilisés pour cet outil :
Avant de commencer le travail, lire
les instructions d’utilisation
Utilisation de protection auditive
obligatoire
Utilisation de protection visuelle
ou lunettes de sécurité obligatoire
8. Application
(1) Scie circulaire : Outil pneumatique équipé d’une lame de scie.
(2) Scie oscillante: Outil pneumatique équipé d’une lame de scie segmentée dont le mouvement est angulaire
et oscillant.
(3) Scie alternative: Outil pneumatique équipé d’une lame de scie droite dont le mouvement est alternatif.
(4) Scie va et vient : Scie alternative dont l’utilisation initiale est de scier des lames, plaques et panneaux.
(5) Scie électrique pour métaux : Scie alternative dont l’utilisation initiale est de couper le métal.
9. Le poids de cet outil est environ de : 1.15 ~1.6 Kgs.
Remarque : Si le poids de cet outil dépassait les 15Kgs, prêter attention à ce qui suit :
(1) S’assurer avant utilisation que vous pouvez le porter.
(2) Porter des chaussures de sécurité en cas de chute
3. Instructions pour l’entretien
1. Graissage
La lubrication adéquate est de la responsabilité du propriétaire. Si l’outil pneumatique n’est pas correctement
graissé, sa durée de vie sera considérablement réduite et la garantie sera annulée
Cet outil requiert une lubrication avant à sa première utilisation et après chaque utilisation.
2. La fraiseuse pneumatique requiert une lubrication tout au long de la vie de l’outil et doit être graissée à 2
endroits : le moteur d’air et le mécanisme d’impact. Pour davantage de détails suivez les procédures indiquées.
3. Lubrication du moteur d’air.
Le moteur doit être lubrié tous les jours. Un moteur à air doit être souvent lubrié même s’il n’est pas utilisé
tous les jours.
Déconnectez la scie de l’approvisionnement d’air avant de le lubrier
3.1. Déconnectez la scie de l’approvisionnement d’air.
3.2. Placez l’outil bouche vers le bas.
3.3. Simultanément, serrez le déclencheur et versez une petite quantité d’huile dans l’entrée d’air. Ensuite,
appuyez sur le bouton avant et arrière dans les deux directions.
Après avoir lubrié un outil pneumatique, l’huile sortira par l’orice d’échappement pendant les
premiers secondes de son fonctionnement. Par conséquent, l’orice d’échappement doit être couvert
avec une serviette avant d’appliquer une pression d’air. Ne pas couvrir l’orice d’échappement peut
provoquer des lésions graves.
4. Connectez la scie à l’approvisionnement d’air et couvrez l’orice d’échappement avec une serviette. Actionnez
l’outil de 20 à 30 secondes dans les deux directions, en avant et en arrière. L’huile sortira par l’orice
d’échappement quand on appliquera une pression d’air.
5. Lubrication du mécanisme d’impact
L’outil pneumatique doit être lubrié mensuellement
FRANÇAISE

8
Déconnectez la scie de l’approvisionnement d’air avant de la lubrier.
5.1. Déconnectez l’outil de l’approvisionnement d’air.
5.2. Retirez la vis cannelée, ou la vis Allen de l’orice du réservoir d’huile dans la partie droite de l’outil, dans
laquelle on peut lire le mot “OIL” sous l’orice.
5.3. Mettez trois cuillerées d’huile pour outils pneumatiques dans l’orice de l’huile. Placer à nouveau la vis.
5.4. Connectez à nouveau l’approvisionnement d’air à l’outil, et actionnez-le pendant 20 à 30 secondes.
Lubriez le mécanisme d’impact dans sa totalité en tournant l’outil vers le bas et vers les côtés pendant que
vous actionnez l’outil.
5.5. Retirez la vis et placez l’orice d’échappement de l’huile sur un récipient adéquat pour permettre le
drainage de l’excès d’huile.
5.6. Si l’huile est sale, répétez la procédure indiquée précédemment jusqu’à ce que l’huile sorte propre. Placez
la vis et serrez. L’huile résiduelle qui reste dans la base du mécanisme d’impact est la quantité nécessaire pour
une lubrication adéquate.
Guide général de solutions de problèmes
Symptôme Possible(s) Cause(s) Solutions possible
L’outil tourne
lentement ou il ne
tourne pas du tout
1. Présence de sable ou de
caoutchouc dans l’outil.
1. Nettoyez l’outil avec de huile pour outils
pneumatiques, ou du solvant de caoutchouc ou un
mélange à parties égales d’huile de moteur SAE # 10
et kérosène. Lubriez l’outil après l’avoir nettoyé.
2. Il n’y a pas huile dans
l’outil.
2. Lubriez l’outil en accord avec les instructions de
lubrication de ce manuel.
3. Basse pression d’air 3. Réglez le régulateur de l’outil du compresseur au
maximum quand l’outil fonctionne librement.
4. Le exible d’air a des
fuites.
4. Serrez et sellez les connexions du tuyau s’il y a des
fuites.
5. Perte de pression. 5-1.S’assurer que le tuyau a la taille correcte. De longs
exible ou des outils qui utilisent de grandes quantités
d’air peuvent requérir un exible avec un diamètre
intérieur de 12.7mm (1/2”) ou plus grand, suivant la
longueur totale du exible.
5-2. Ne pas utiliser trop de exibles connectés entre
eux avec des raccords rapide. Cela peut causer
des chutes de pression additionnelles et réduire
la puissance de l’outil pneumatique. Connectez
directement le exible ensemble.
6. Roulement usé dans le
moteur
6. Retirez et inspectez le roulement à la recherche
d’oxyde, de saleté, de sable ou de course qui serait
usée. Nettoyez et lubriez le roulement avec de la
graisse pour roulements
L’outil évacue de
l’eau.
1. Eau dans le réservoir. 1. Drainez le réservoir d’air. (Voir manuel du
compresseur d’air).
Lubriez l’outil et le faire fonctionner tant qu’il n’y ait
pas d’indices de présence d’eau.
2. Eau dans les exibles d’air 2-1. Installez un séparateur/ltre d’eau.
Note : Les séparateurs fonctionnent uniquement quand
l’air qui passe par le séparateur est froid. Placez le
séparateur/ltre le plus loin possible du compresseur
2-2. Installez un dessiccateur d’air.
FRANÇAISE

9
ENGLISH
1.General Safety and Operation Instruction
1. Unpacking
When unpacking this product, carefully inspect for any damage that may have occurred during transit. Make
sure any loose ttings, bolts, etc, are tightened before putting this product into service.
2. This product is a part of a high pressure system and the following safety precautions must be followed at all
times along with any other existing safety rules.
3. Read all manuals included to this product carefully. Be thoroughly familiar with the controls and the proper use
of the equipment.
4. Only persons well acquainted with these rules of safe operation should be allowed to use the air tool.
Do not exceed maximum operation pressure of the air tool (6.2BAR/90 PSI). The air tool could explode
and result in death or serious personal injury.
5. Do not exceed any pressure rating of any component in the system.
6. Disconnect the air tool from air supply before changing tools or attachments, servicing and during non-operation.
7. Always wear safety glasses during operation.
8. Do not wear loose tting clothing, scarves, or neck ties. Loose clothing may become caught in moving parts
and result serious personal injury.
9. Do not wear jewelry when operation any tool. Jewelry may become caught in moving parts and result in serious
personal injury.
10. Do not depress trigger when connecting the air supply hose.
11. Always use attachments designed for use with air powered tools. Do not use damaged or worn attachments.
Do not use hand-tool sockets. Use impact-quality sockets only. Hand-tool socket are “Glass-Hard” and
will shatter and can cause serious personal injury if used with air tools.
12. Never trigger the tool when not applied to a work object Attachments must be securely attached. Loose
attachments can cause serious injury.
13. Protect air lines from damage or puncture.
14. Never point an air tool at oneself or any other person. Serious injury could occur.
15. Check air hoses for weak or worn condition before each use. Make sure all connections are secure.
Release all pressure from the system before attempting to install, service, relocate or performs any
maintenance.
16. Keep all nuts, bolts and screws tight and ensure equipment is in safe working condition.
17. Do not put hands near or under moving parts.
18. Air Hose
It is not recommended to install a quick coupler between the saw and leader (whip) hose. Using ttings or air
hoses which are too small can create a pressure drop and reduce the power of the tool. For most of the saws,
using 9.525 mm (3/8”) I.D. ttings with 6.35 mm (I/4”) NPT threads are recommended. Most compressors are
shipped with a short, 6.35 mm (1/4”) I.D. hose. For proper performance and more convenience, use a 9.525
mm (3/8”) I.D. hose. Hoses longer than 15.24 m (50 feet) should have a 12.7 mm (I/2”) I.D.
Never carry a tool by the hose or pull the hose to move the tool or a compressor. Keep hoses away from
heat, oil and sharp edges. Replace any hose that is damaged, weak or worn.

10
ENGLISH
19. Storage
The saw must be lubricated before storing. Following the air motor lubrication instructions with an exception to
step 4. Only run the saw for 2 to 3 seconds instead of 20 to 30 seconds because more oil needs to remain in
the saw when storing.
2. Particular Safety Instruction
1. Information of Noise Level
(1) The noise level at the operator’s position is about:
Sound Pressure Level: 90.6~93.0 dB (A).
Sound Power Level: 103.4~ 105.7 dB (A).
(2) Reference standard: ISO 3746.
(3) Always wear ear protectors during operation.
2. Information of Vibration Level
(1) The vibration level at the handle is about: 3.610~ 6.172 m/s2.
(2) Reference standard: EN 28662-1.
3. Information of Temperatures
(1) The temperatures at the handle (8 hours/operation) is 30 ºC.
4. Information of product
(1) Rated no-load speed of spindle is 1800~3500 rpm.
5. Warnings
(1) The power tools are not generally insulated for coming into contact with electric power sources.
(2) The power tools shall not be used in explosive atmospheres unless specially designed for that purpose
(3) Not use blades which are cracked of deformed.
(4) Ensure that the blade is properly clamped.
(5) Not stop rotation of the disc by a lateral pressure on it.
(6) Moveable guard must not be locked in the open position.
(7) Pay attention to the risk of drawing in or trapping of long hair, loose clothing.
(8) Make sure that the guard for the rotary saw blade, if mounted on the saw, is in place and is correctly
mounted and functions properly.
(9) Make sure that sparks if emitted are directed so as not to cause a hazard.
(10) Pay attention to the risk of a whipping compressed air hose.
(11) Rest after continuous operation.
6. Instructions
(1) To disconnect power tools from the energy source before changing blades or making adjustments.
(2) To release the start and stop device in the case of an interruption of the energy supply.
(3) To rest the guide plate fully on the work piece.
(4) To use only lubricants recommended by the manufacturer.
7. Explanations of warning signs used for this tool:
The operator’s instruction must be
read before work starts
Hearing protection
must be worn
Eye protection must be used or
safety glasses worn

11
ENGLISH
8. Application
(1) Circular saw: Rotary power tool equipped with a circular saw blade.
(2) Oscillating saw: Power tool equipped with a circular or segment saw blade which moves with an angular
oscillating movement.
(3) Reciprocating saw: Power tool equipped with a straight saw blade which moves with a reciprocating
movement.
(4) Jig saw: Reciprocating saw primarily intended for sawing in sheets, plates and boards.
(5) Power hack saw: Reciprocating saw, primarily intended for cutting-off operation.
9. The weight of this tool is about: 1.15 ~1.6 kg.
Note: If the weight of this tool exceeds 15kg, the following attention shall be paid to:
(1) Be sure that you can afford the weight.
(2) Be sure to wear foot protection, to prevent the risk of impact due to the drop of tool.
3. Maintenance Instruction
1. Lubrication
Proper lubrication is the owner’s responsibility Failure to lubricate the air tool properly will dramatically shorten
the life of the tool and will void the warranty.
This saw requires lubrication before the initial use and before and after each additional use.
2. Saw requires lubrication throughout life of the tool and must be lubricated in two separate areas: the air motor
and the sawing mechanism. Follow the outlined procedures.
3. Air Motor Lubrication
The motor must be lubricated daily. An air motor cannot be oiled too often.
Disconnect the saw from the air supply before lubricating.
3.1. Disconnect the saw from the air supply.
3.2. Turn the saw upside down.
3.3. Simultaneously (at the same time), pull the trigger and pour a teaspoon of oil in the air inlet.
Then, push the forward and reverse button in both directions.
After an air tool has been lubricated, oil will discharge through the exhaust port during the rst few
seconds of operation. Thus, the exhaust port must be covered with a towel before applying air pressure.
Failure to cover the exhaust port can result in serious injury.
4. Connect the saw to the air supply and cover the exhaust port with a towel.
Run the saw and oil will discharge from the exhaust port when air pressure is applied.
5. Sawing mechanism lubrication
The saw should be lubricated monthly.
Disconnect the saw from the air supply before lubricating.
5.1. Disconnect the saw from the air supply.
5.2. Remove the slotted screw or allen head screw from the oil port hole on the right side of the tool that has
“OIL” stamped below the hole for.
5.3. Put three teaspoons of air tool oil in the oil port hole. Replace the screw.
5.4. Reconnect the air supply to the saw and run for 20 to 30 seconds.
Lubricate the entire sawing mechanism by rotating the tool upside down and sideways while running the tool.
5.5. Remove the screw and hold the oil port hole over a suitable container to allow excess oil to drain.
5.6. If the oil is dirty, repeat the procedure above until the oil comes out clear. Install the screw and tighten. The
residual oil remaining in the sawing mechanism chamber is all that is needed for proper lubrication.

12
ENGLISH
General Troubleshooting Guide
Symptom Possible Cause(s) Corrective Action
Tool runs slowly or
will not operate
1. Grit or gum in tool 1. Flush the tool with air tool oil, gum solvent, or an
equal mixture of SAE # 10 motor oil and kerosene.
Lubricate the tool after cleaning.
2. No oil in tool 2. Lubricate the tool according to the lubrication
instructions in this manual.
3. Low air pressure 3. Adjust the compressor regulator to tool maximum
while the tool is running free.
4. Air hose leaks 4. Tighten and seal hose ttings if leaks are found.
5. Pressure drops 5-1. Be sure the hose is the proper size.
Long hoses or tools using large volumes of air may
require a hose with an I.D. of 12.7 mm (1/2”) or larger
depending on the total length of the hose.
5-2. Do not use a multiple number of hoses connected
together with quick connect ttings. This causes
additional pressure drops and reduces the tool power.
Directly connect the hoses together.
6. Worn ball bearing in motor 6. Remove and inspect bearing for rust, dirt and grit
or worn race. Clean and regress bearing with bearing
grease.
Moisture blowing
out of tool
1. Water in tank 1. Drain tank. (See air compressor manual).
Oil tool and run until no water is evident.
Oil tool again and run 1-2 seconds.
2. Water in the air lines/
hoses
2-1. Install a water separator/lter.
Note: Separators only work properly when the air
passing through the separator is cold. Locate the
separator/lter as far as possible from the compressor
2-2. Install an air dryer.

13
ITALIANO
1. Normative Generali ed Istruzioni d’uso.
1. Disimballaggio
Disimballando questo prodotto, ispezionare con attenzione il contenuto della confezione, per vericare
l’eventuale presenza di danni vericatisi durante il trasporto. Assicurarsi che qualsiasi accoppiamento sciolto,
bulloni, ecc. sia ben stretto prima di iniziare ad utilizzare questo prodotto.
2. Questo prodotto fa parte di un sistema ad alta pressione, per questo motivo bisogna seguire le seguenti misure
precauzionali e altri standard di sicurezza esistenti.
3. Leggi tutti i manuali forniti con il prodotto. Familiarizzare con il controllo ed il corretto utilizzo del dispositivo.
4. Solo le persone che hanno familiarità con queste regole operative di sicurezza dovrebbero poter utilizzare
questo strumento pneumatico.
Non superare la pressione massima di esercizio del particolare pneumatico (6.2BAR/90 PSI). Lo
strumento ad aria compressa potrebbe esplodere e causare la morte o seri danni alla persona.
5. Non superare il livello massimo di pressione ammesso per ciascun componente nel sistema.
6. Scollegare lo strumento dall’alimentazione dell’aria prima di cambiare un qualunque accessorio, prima di una
revisione o in caso di non utilizzo dello stesso.
7. Indossare sempre occhiali di sicurezza durante il funzionamento.
8. Non indossare indumenti, sciarpe o cravatte. Abiti larghi potrebbero impigliarsi nelle parti meccaniche causando
gravi lesioni personali.
9. Non indossare gioielli quando si usa qualsiasi strumento. I gioielli potrebbero impigliarsi nella parti mobili
provocando gravi lesioni personali.
10. Non premere il grilletto quando si collega il tubo di alimentazione dell’aria.
11. Utilizzare sempre gli accessori progettati per l’utilizzo di utensili pneumatici. Non utilizzare accessori
danneggiati o usurati.
Non utilizzare giunti di utensili manuali. Utilizzare solo quelli ad impatto. Quelli per gli utensili manuali
sono fatti in vetro duro, pertanto se utilizzati con utensili pneumatici potrebbero rompersi e provocare
gravi lesioni personali.
12. Non utilizzare mai lo strumento quando non si applica ad un oggetto di lavoro. Gli accessori devono essere
saldamente ssati. Accessori sciolti potrebbero causare gravi lesioni.
13. Proteggere i condotti dell’aria da danni o schiacciamenti.
14. Non puntare mai lo strumento pneumatico contro se stesso o contro un altra persona. Potrebbe causare gravi
lesioni.
15. Prima di ogni utilizzo controllare le tubazioni dell’aria per vericare perdite o usure. Controllare tutte le
connessioni.
Rilasciare tutte le pressioni dell’impianto prima della prima installazione, revisione, trasferimento o per
eseguire qualunque lavoro di manutenzione.
16. Controllare che tutti i dadi, i bloccaggi e le viti siano correttamente regolate ed assicurasi che lo strumento sia
in condizioni di lavoro sicure.
17. Non mettere le mani in prossimità o sulle parti in movimento.

14
18. Tubo dell’aria
Si raccomanda di non collocare un giunto di connessione rapida tra l’utensile ed il tubo essibile. Utilizzare
giunti o tubi d’aria troppo piccoli può comportare una caduta di pressione ed una riduzione di potenza dello
strumento. Per la maggior parte dei seghetti pneumatici utilizzare tubi con un diametro interno da 9.525mm
(3/8”), si raccomanda l’utilizzo di giunti con lettature NPT da 6.35mm (I/4”). La maggior parte dei compressori
sono forniti con un tubo corto di diametro interno da 6.35mm. Per un più corretto funzionamento utilizzare un
tubo di diametro interno da 9.525mm (3/8”). I tubi che misurano più di 15.24m dovrebbero avere un diametro
interno di 12.7mm(1/2”).
Non sostenere mai lo strumento per il tubo e non tirarlo per muovere lo strumento o il compressore.
Tenere i tubi distanti da fonti di calore, oli o bordi taglienti. Sostituire qualsiasi tubo che sia stato
danneggiato, indebolito o usurato.
19. Immagazzinamento
Prima di riporlo, lubricare il seghetto pneumatico. Seguire le istruzioni di lubricazione del motore ad aria con
l’eccezione del punto 4. Azionare l’avvitatore solo 2 o 3 secondi invece di 20-30 secondi, afnché rimanga più
olio nella stessa.
2. Istruzioni particolari di sicurezza
1. Informazione sul Livello di Rumore
(1) Il livello di rumorosità in modalità operativa è di circa:
Livello di pressione sonora: 90.6~93.0dB(A).
Livello di potenza sonora: 103.4~ 105.dB(A).
(2) Normativa di riferimento: ISO 3746.
(3) Indossare sempre protezioni acustiche durante il funzionamento.
2. Informazioni sul livello di vibrazioni
(1) Il livello di vibrazioni del manico è di circa: 3.610~ 6.172m/s2.
(2) Norma di riferimento: EN 28662-1.
3. Informazioni Temperatura
(1) La temperatura nel manico (8 ore/funzioni) e’ di 30°C.
4. Informazioni sul prodotto
(1) La velocità nominale dell’asse, senza carico, è di: 1800~3500rpm.
5. Avvertenze
(1) In generale, gli strumenti pneumatici non sono isolati per il contatto con fonti d’energia elettrica.
(2) Gli utensili pneumatici non devono essere utilizzati in ambienti esplosivi a meno che non siano specicamente
progettati per tale scopo.
(3) Non utilizzare lame incrinate o deformate.
(4) Assicurarsi che la lama sia perfettamente ssata nella sua sede.
(5) Non frenare l’oscillazione del seghetto applicando pressione laterale su di essa.
(6) Il sistema di sicurezza non deve essere chiuso nella posizione di apertura.
(7) Prestare particolare attenzione afnché abiti larghi e capelli non rimangano incastrati nella strumentazione.
(8) Assicurarsi che il sistema di sicurezza della lama della sega, sempre che sia installata su di essa, sia al suo
posto, sia montato correttamente e funzioni senza problemi.
(9) Assicurarsi che in caso di scintille esse non vengano emesse in maniera tale che possano creare pericolo.
(10) Prestare attenzione al rischio di lesioni che potrebbero essere causati dal tubo dell’aria. (effetto frusta).
(11) Riposarsi a seguito di un utilizzo continuativo nel tempo.
6. Istruzioni
(1) Gli strumenti pneumatici devono essere scollegati da fonti di alimentazione prima di
cambiare le lame o prima di procedere con qualsiasi regolazione.
(2) Rilasciare il dispositivo di start-stop in caso di interruzione dell’alimentazione elettrica.
(3) Appoggiare completamente la piastra guida sopra il pezzo sul quale si sta lavorando.
(4) Utilizzare solo lubricanti consigliati dal produttore.
ITALIANO

15
7. Spiegazione dei segnali di pericolo utilizzati in questa attrezzatura
Prima di procedere al suo utilizzo,
leggere le istruzioni d’uso
E’ obbligatorio l’utilizzo di
protezioni acustiche.
E’ obbligatorio l’utilizzo di occhiali
protettivi.
8. Applicazione
(1) Seghetto circolare: Attrezzatura pneumatica dotata di una lama.
(2) Seghetto oscillante: Dotato di lama segmentata il cui movimento è angolare ed oscillante.
(3) Seghetto alternativo: Dotato di lama retta il cui movimento è alternato.
(4) Seghetto da traforo: Lama alternata utilizzata per il di taglio di lamine, placche e lastre.
(5) Seghetto elettrico per metalli: Lama alternata utilizzata per torcere.
9. Il peso di questo strumento è di circa: 1.15 ~1.6Kg.
Nota: Se il peso dello strumento supera i 15Kg, prestare attenzione a quanto segue:
(1) Assicurarsi che sia possibile mantenere il peso.
(2) Assicurarsi di indossare calzature di protezione in modo da prevenire qualsiasi rischio di impatto causato
dalla caduta dello strumento.
3. Istruzioni di manutenzione
1. Lubricazione
Una corretta lubricazione è responsabilità dell’utente. Qualora l’utensile non sia lubricato correttamente, la
durata dello strumento verrà drasticamente ridotta rendendo nulla la garanzia.
Questo avvitatore pneumatico richiede una lubricazione prima del primo utilizzo e dopo qualsiasi
altro utilizzo.
2. Il seghetto richiede una lubricazione continua nel tempo. Devono essere lubricate due aree separate: il
motore ad aria ed il meccanismo ad impatto. Seguire i procedimenti indicati.
3. Lubricazione motore ad aria. Il motore dovrebbe essere lubricato quotidianamente.
Un motore ad aria non deve essere lubricato molto se non utilizzato in modo continuativo.
Scollegare il seghetto dall’alimentazione d’aria prima di lubricarlo.
3.1. Scollegare il seghetto elettrico dall’alimentazione dell’aria.
3.2. Posizionare il seghetto a testa in giù.
3.3. Allo stesso tempo, aprire il grilletto e versare un cucchiaino d’olio nell’imboccatura dell’aria.
Successivamente, premere il tasto avanti ed indietro in entrambe le direzioni.
Dopo aver lubricato l’utensile pneumatico, durante i primi secondi di funzionamento, vi sarà una
fuoriuscita d’olio attraverso l’orizio di scarico. Pertanto, l’orizio dovrebbe essere coperto da un
asciugamano prima di applicare la pressione dell’aria. Non coprire la porta di scarico potrebbe causare
gravi lesioni.
4. Collegare il seghetto pneumatico all’alimentazione dell’aria e coprire la porta di scarico con un asciugamano.
Azionare il seghetto per 20-30 secondi in entrambe le direzioni, avanti ed indietro. L’olio uscirà dall’orizio
quando verrà applicata la pressione dell’aria.
5. Lubricazione del meccanismo ad impatto.
Il seghetto pneumatico deve essere lubricato mensilmente.
Scollegare il seghetto dall’alimentazione dell’aria prima di lubricarlo.
5.1. Scollegare il seghetto pneumatico dall’alimentazione d’aria.
5.2. Rimuovere la vite a taglio o la vite con testa allen dall’orizio del serbatoio dell’olio sul lato destro dello
ITALIANO

16
strumento, in cui appare la parola “OIL” sotto al foro.
5.3. Aggiungere tre cucchiaini d’olio per attrezzature pneumatiche nel foro. Sostituire la vite.
5.4. Ricollegare l’alimentazione dell’aria al seghetto pneumatico ed azionarlo per 20 a 30 secondi. Lubricare
il meccanismo ad impatto nella sua totalità rotando lo strumento verso il basso e lateralmente mentre si aziona
l’attrezzatura.
5.5. Rimuovere la vite e collocare il foro di scarico dell’olio sopra ad un recipiente adeguato in modo da
permetterne il drenaggio dell’olio in eccesso.
5.6. Se l’olio è sporco, ripetere la procedura precedente no a quando l’olio esce pulito. Posizionare la vite e
serrarla. L’olio rimasto nella camera del meccanismo ad impatto é tutto ciò che è necessario per una corretta
lubricazione.
Guida alla risoluzione dei problemi generali
Sintomi Possibile(i) causa(e) Rimedi
Lo strumento
non funziona
o funziona
lentamente.
1. Ci sono sabbia o gomma
nello strumento.
1. Pulire lo strumento con olio adeguato a componenti
pneumatici, solvente di gomma o una miscela di olio
SAE # 10 e cherosene (in parti uguali). Lubricare lo
strumento dopo la pulizia.
2. Non c’è olio nello
strumento.
2. Lubricare lo strumento secondo le istruzioni
contenute in questo manuale.
3. Bassa pressione dell’aria. 3. Posizionare il regolatore del compressore al
massimo quando lo strumento è in esecuzione.
4. Il tubo dell’aria perde. 4. Stringere e sigillare i giunti del tubo in caso di
perdite.
5. Perdita di pressione. 5-1. Assicurarsi che il tubo abbia la giusta dimensione.
Tubi larghi o strumenti che utilizzano grandi quantità
d’aria possono richiedere un tubo con un diametro
interno di 12.7mm (1/2”) o maggiore, a seconda della
lunghezza totale del tubo.
5-2. Non utilizzare molti tubi collegati tra loro con
attacchi rapidi. Possono causare perdite di pressione e
ridurre la potenza della strumentazione.
Collegare direttamente i tubi tra loro.
6. Usura dei cuscinetti a
sfera nel motore.
6. Rimuovere ed ispezionare il cuscinetto alla ricerca di
ruggine, sporcizia, sabbia o guasto. Pulire e lubricare i
cuscinetti con grasso apposito.
Presenza di
umidità al di fuori
dello strumento
1. Acqua nel serbatoio. 1. Svuotare il serbatoio. (Vedere il manuale del
compressore d’aria).
Lubricare lo strumento e farlo funzionare no a
quando non vi sono prove di presenza d’acqua.
2. Acqua nella linea d’aria
/ tubo.
2-1. Installare un separatore d’acqua / ltro.
Nota: I separatori funzionano adeguatamente
solamente quando l’aria che passa attraverso lo stesso
è fredda. Collocare il separatore / ltro quanto più
lontano possibile dal compressore.
2-2. Installare un essicatore d’aria.
ITALIANO

17
PORTUGUÊS
1. Segurança Geral e Instruções de Funcionamento
1. Desembalagem.
Ao desembalar o produto, verique cuidadosamente se existe algum dano que possa ter ocorrido durante
o transporte. Certique-se de que qualquer acoplamento, parafusos, etc, estejam bem apertados antes de
colocar este produto em serviço.
2. Este produto forma parte de um sistema de alta pressão e as precauções de segurança devem ser seguidas
em todos os momentos, assim como quaisquer outras regras de segurança existentes.
3. Leia todos os manuais incluídos com o produto com atenção. Familiarize-se com o controle e o uso correcto
do equipamento.
4. Somente pessoas bem familiarizados com estas regras de funcionamento e de segurança deverão ser
autorizadas a usar a ferramenta de ar.
Não exceda a pressão máxima de funcionamento da ferramenta pneumática (6.2BAR/90 PSI). A
ferramenta pneumática pode explodir e provocar a morte ou ferimentos graves.
5. Não exceder nenhuma das pressão de nenhum dos componente do sistema.
6. Desligue a ferramenta pneumática do fornecimento de ar, antes de mudar as ferramentas ou acessórios, para
fazer manutenção, ou quando já não estiver em uso.
7. Use sempre óculos de segurança durante a operação.
8. Não use roupas largas, lenços ou gravatas. Roupas soltas ou largas podem car presas nas peças móveis
causando ferimentos graves nas pessoas.
9. Não usar jóias quando utilizar qualquer ferramenta. As jóias podem car presas nas peças móveis e resultar
em ferimentos graves.
10. Não pressione o gatilho quando ligar a mangueira de alimentação de ar.
11. Use sempre acessórios concebidos para o uso de ferramentas pneumáticas. Não use acessórios danicados
ou gastos.
Não utilize acoplamentos de ferramentas manuais. Utilize apenas acoplamentos de impacto. Os
acoplamentos de ferramentas manuais são feitos de vidro duro que podem quebrar e causar ferimentos
graves se usados com ferramentas pneumáticas.
12. Nunca usar a ferramenta quando não é aplicada a um objecto de trabalho. Os acessórios devem ser bem
acondicionados. Acessórios soltos podem causar ferimentos graves.
13. Proteja as linhas de ar contra danos ou perfurações.
14. Nunca aponte uma ferramenta pneumática para si mesmo ou para qualquer outra pessoa. Poderão ocorrer
ferimentos graves.
15 Verique se as mangueiras pneumáticas não estam fracas ou desgastadas antes de cada utilização.
Certique-se de que todas as conexões estão seguras.
Libere toda a pressão do sistema antes de tentar instalar, revisar, realocar ou executar qualquer tipo
de manutenção.
16. Mantenha todos os parafusos, porcas e cavilhas bem apertados e certique-se de que o equipamento está
em condições seguras de trabalho.
17. Não coloque as mãos perto ou debaixo de partes móveis.

18
18. Mangueira de Ar
Não é recomendado colocar um acoplamento de conexão rápida entre a serra e a mangueira principal.
Usando acoplamentos ou mangueiras de ar demasiado pequenas pode gerar uma queda de pressão e reduzir
a potência da ferramenta. Para a maioria das serras pneumáticas que utilizam mangueiras com um diâmetro
interior de 9.525 mm (3/8”), é recomendado o uso de acoplamentos com roscas NPT de 6.35mm (1/4”). A
maioria dos compressores são fornecidos com uma mangueira curta de diâmetro interior de 6.35 mm. Para
um desempenho mais adequado e mais comodidade, utilizar uma mangueira de diâmetro interior de 9.525
mm (3/8”). As mangueiras que medem mais que 15,24 m devem ter um diâmetro interno de 12.7 mm (1/2”).
Nunca leve a ferramenta pela mangueira nem a puxe para mover a ferramenta ou o compressor.
Mantenha as mangueiras longe de fontes de calor, de óleos, ou bordas aadas. Substitua qualquer
mangueira que esteja danicada, débil ou desgastada.
19. Armazenamento
Antes de guardar, deve lubricar a serra. Seguir as instruções para a lubricação do motor de ar, com excepção
do passo 4. Acione a serra apenas 2 a 3 segundos em vez de 20 a 30 segundos, porque deve permanecer
mais óleo na serra durante o armazenamento.
2. Instruções Especiais de Segurança
1. Informação sobre o nível de ruído
(1) O nível de ruído no modo operacional é cerca de:
Nível de Pressão Sonora: 90.6 ~ 93.0 dB (A).
Nível de Potência sonora: 103.4 ~ 105.7 dB (A).
(2) Referência standard : ISO 3746.
(3) Use sempre protecção auricular durante a operação.
2. Informação sobre o nível de vibrações
(1) O nível de vibração na pega é de aproximadamente: 3.610 ~ 6.172 m/s2.
(2) Referência standard: EN 28662-1.
3. Informação sobre temperaturas
(1) A temperatura da pega (8 horas/Funcionamento) é de 30 ºC
4. Informação sobre o produto
(1) A velocidade nominal do eixo sem carga é de: 1800 ~ 3500 rpm.
5. Advertências
(1) Em geral, as ferramentas pneumáticas não estão isoladas para o contacto com fontes de energia elétrica.
(2) As ferramentas pneumáticas não devem ser utilizadas em ambientes explosivos, a menos que estejam
especialmente concebidas para essa nalidade.
(3) Não utilizar lâminas rachadas ou deformadas.
(4) Certique-se que a lâmina está totalmente segura no seu alojamento.
(5) Não trave o movimento de vai-e-vem da serra aplicando pressão lateral sobre este.
(6) A segurança móvel não deve ser fechada na posição de aberta.
(7) Atenção ao risco de aprisionamento de cabelos compridos ou de roupa larga.
(8) Certique-se que a lâmina da serra, sempre que esteja instalada nesta, está no seu lugar, está instalada
corretamente e funciona sem problemas.
(9) Assegure-se que no caso que haja faíscas, estas não sejam emitidas de modo que possam ser perigosas.
(10) Preste atenção para o risco de lesões que podem causar as chicotadas dadas pelas mangueiras de ar.
(11) Descansar após uma operação contínua.
6. Instrucciones
(1) Desligar as ferramentas pneumáticas da fonte de alimentação antes de trocar os discos ou lâminas, ou
antes, de fazer qualquer ajuste.
(2) Libere o dispositivo de iniciar ou parar no caso que haja uma interrupção do fornecimento de energia.
(3) Apoiar completamente a placa guia sobre a peça de trabalho.
(4) Apenas devem ser utilizados os lubricantes recomendados pelo fabricante.
PORTUGUÊS
