Colnago K.one User manual

K.one
assembly instructions
istruzioni di montaggio
EN / IT

Battery compartment:
insert the battery inside the compartment in the top tube.
The necessary cable-length is 1200mm.
Alloggiamento batteria:
inserire la batteria all’interno del tubo orizzontale.
Lunghezza cavo 1200mm.
Connect the front and rear derailleurs,
using 700mm and 300mm cables.
Collegare cambio e deragliatore,
utilizzare i cavi da 700mm e 300mm rispettivamente.
2
1
Attach the rear derailleur to the frame.
Attach the front derailleur.
Fissare il cambio posteriore al telaio.
Fissare il deragliatore.
Plug in the interface
a 1200mm cable-length is required.
Collegare interfaccia,
lunghezza cavo 1200mm
4
3
2 3

Cut the steerer tube to desired length
and insert the compression-plug.
Tagliare la forcella,
inserire il ragno all’interno del cannotto.
Front brake:
fix the brass slide to the frame (3Nm tightening torque).
Freno anteriore.
Fissare la slitta in ottone al telaio (coppia di serraggio 3Nm).
6
5
Assemble the brake pivots.
Insert the spring and tighten the front
aluminium screws (4Nm).
Assemblare i pivot del freno.
Inserire la molla e avvitare le viti anteriori in ergal (4Nm).
Route the cables and housing
through the handlebar.
Fai passare cavi e guaine
all’interno del manubrio.
8
7
4 5

Cut the front brake
housing 2cm past the exit.
Tagliare la guaina del freno anteriore
2 cm oltre l’uscita.

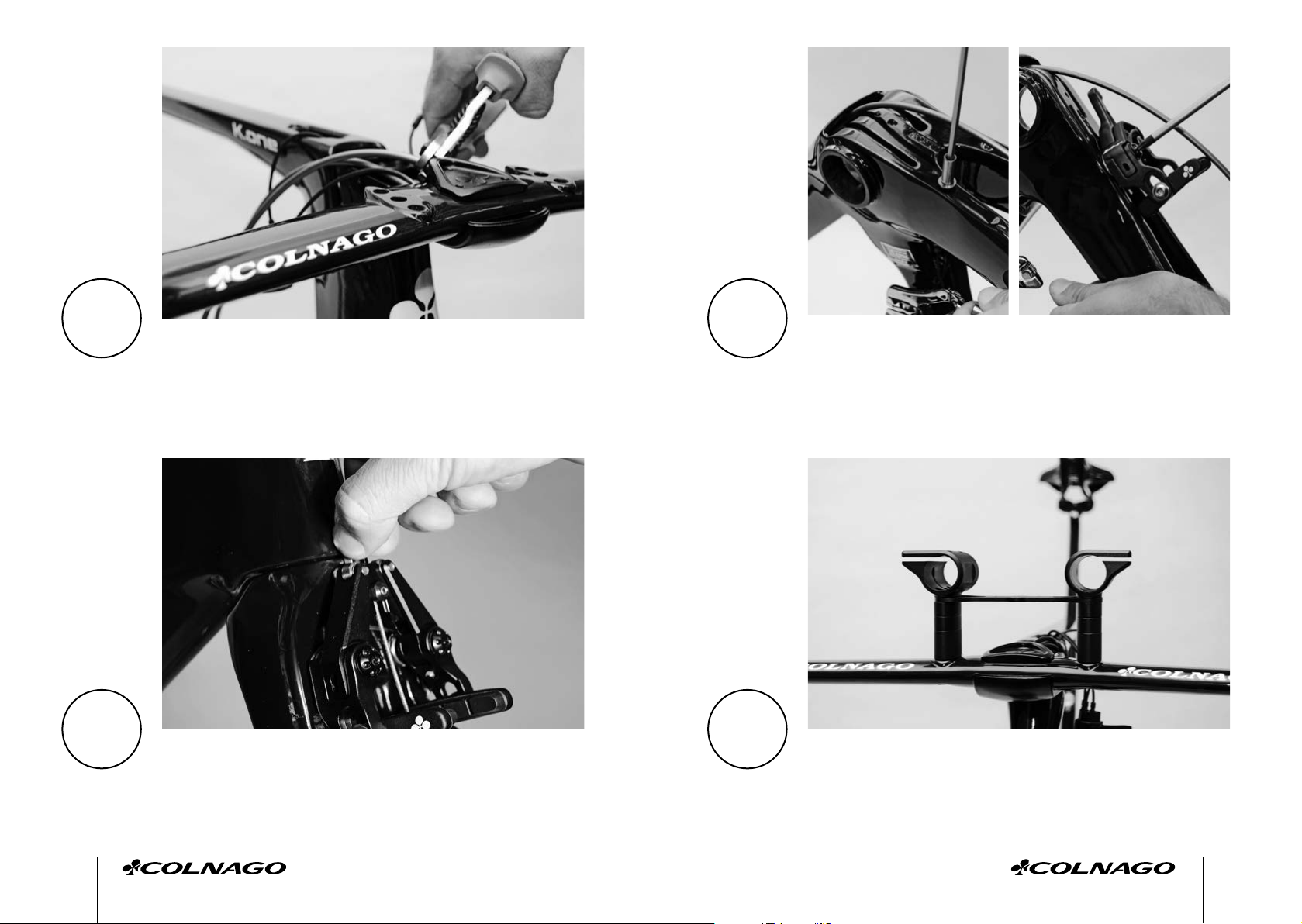

Secure the front brake cable.
Adjust the screw to eliminate play.
Fissare il cavo del freno anteriore.
Regola la vite per eliminare il gioco.
10
9
Assemble the rear brake.
Assemblare il freno posteriore.
Handlebar: mount the shims up to the desired height
if necessary, cut the supplied steel threaded guide-rails.
Manubrio: montare gli spessori fino all’altezza desiderata, se ne-
cessario tagliare le guide filettate in acciaio fornite in dotazione.
12
11
6 7

Assemble the extensions and set them
at the desired position.
Montare le estensioni e ruotarle
nella posizione desiderata.
Fit the elbow rest-support cups.
Montare le scodelle poggiagomiti.
14
13
Fit both the stem and front brake covers
with the supplied M3 screws
(tightening torque 2Nm).
Montare la cover dell’attacco manubrio
e del freno anteriore con le viti M3 in dotazione
(coppia di serraggio 2Nm).
15
8 9
