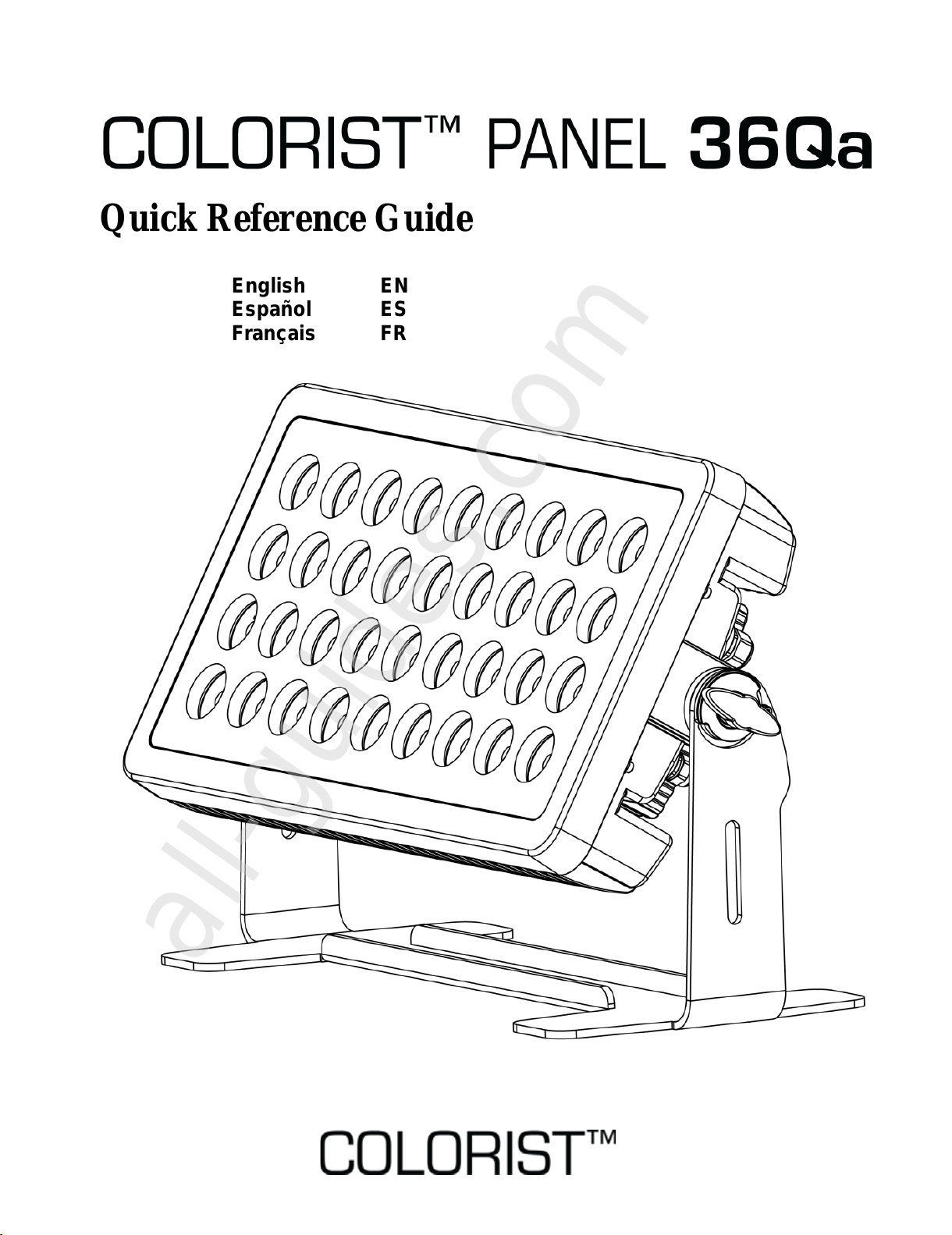

Colorist PANEL 36Qa User manual

Quick Reference Guide
English EN
Español ES
Français FR
All manuals and user guides at all-guides.com
all-guides.com

Colorist™ Panel 36Qa QRG EN
2

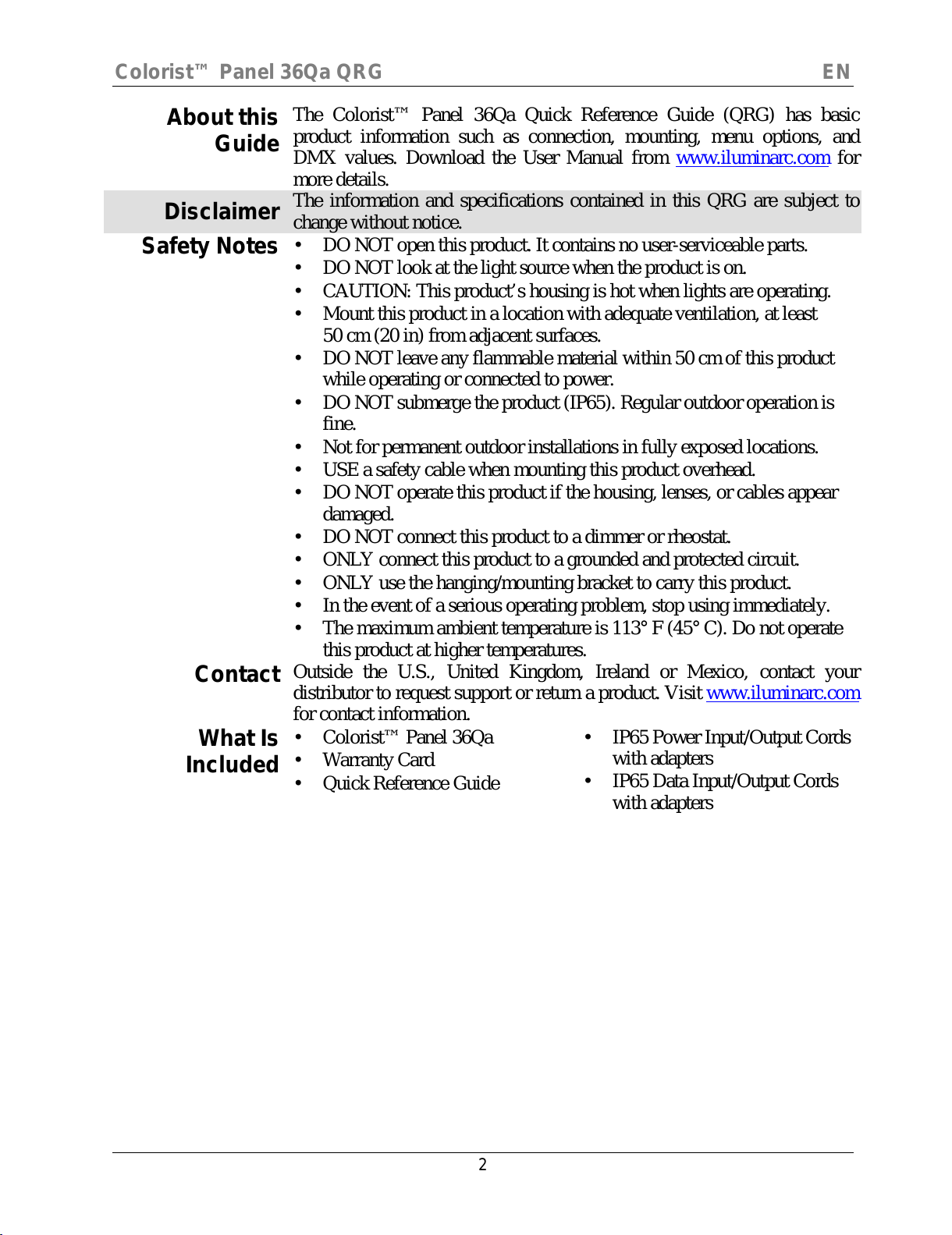

About this
Guide
The Colorist™ Panel 36Qa Quick Reference Guide (QRG) has basic
product information such as connection, mounting, menu options, and
DMX values. Download the User Manual from www.iluminarc.com
for
more details.
Disclaimer
The information and specifications contained in this QRG are subject to
change without notice.
Safety Notes
•DO NOT open this product. It contains no user-serviceable parts.
•DO NOT look at the light source when the product is on.
•CAUTION: This product’s housing is hot when lights are operating.
•Mount this product in a location with adequate ventilation, at least
50 cm (20 in) from adjacent surfaces.
•DO NOT leave any flammable material within 50 cm of this product
while operating or connected to power.
•DO NOT submerge the product (IP65). Regular outdoor operation is
fine.
•Not for permanent outdoor installations in fully exposed locations.
•USE a safety cable when mounting this product overhead.
•DO NOT operate this product if the housing, lenses, or cables appear
damaged.
•DO NOT connect this product to a dimmer or rheostat.
•ONLY connect this product to a grounded and protected circuit.
•ONLY use the hanging/mounting bracket to carry this product.
•In the event of a serious operating problem, stop using immediately.
•The maximum ambient temperature is 113° F (45° C). Do not operate
this product at higher temperatures.
Contact
Outside the U.S., United Kingdom, Ireland or Mexico, contact your
distributor to request support or return a product. Visit www.iluminarc.com
for contact information.
What Is
Included
•Colorist™ Panel 36Qa
•Warranty Card
•Quick Reference Guide
•IP65 Power Input/Output Cords
with adapters
•IP65 Data Input/Output Cords
with adapters
All manuals and user guides at all-guides.com

Colorist™ Panel 36Qa QRG EN
3
AC Power
This product has an auto-ranging power supply that can work with an input
voltage range of 100 to 240 VAC, 50/60 Hz.
Power Linking
You can link up to 6 Colorist™ Panel 36Qa products at 120 V;
11 at 208 V; or 12
at 230 V. Never exceed this number. Power linking cords
can be purchased separately.
IP65 Power
Cable Table
Connection
Wire (U.S.)
Wire (Europe)
IP65 Pin
AC Live
Black
Brown
1
AC Neutral
White
Blue
2
AC Ground
Green/Yellow
Green/Yellow
3
IP65 Power
Connector Pins
When connecting the Colorist™ Panel 36Qa to local power, it may be
necessary to use the local-to-IP65 adapters supplied with this product.
DMX Linking
The Colorist™ Panel 36Qa will work with a DMX controller using a regular
DMX serial connection. A DMX Primer is available from
www.iluminarc.com.
DMX Connection
The Colorist™ Panel 36Qa uses a regular DMX data connection for its
DMX personalities: 4-CH, 6-CH, and 10CH
. See the User Manual to
connect and configure for DMX operation.
IP65 DMX Cable
Table
Connection
DMX (U.S.)
DMX (Europe)
IP65 Pin
Ground
Shield
Shield
1
Data +
Red
Brown
2
Data -
White
Blue
3
IP65 DMX
Connector Pins
To connnect the Colorist™ Panel 36Qa to your DMX network, it is
necessary to use the 3-pin to 5-pin adapters supplied with this product.
When not using the Power Output, DMX Input or DMX Output
connectors, you must seal the cable ends with the supplied caps.
Female Power IP65 Connector
Male Power IP65 Connector
Female IP65 (DMX Output)
Male IP65 (DMX Input)
All manuals and user guides at all-guides.com

Colorist™ Panel 36Qa QRG EN
4
Control Panel
Description
Button
Function
<MODE>
Exits from the current menu or function
<ENTER>
Enables the currently displayed menu or sets the currently
selected value into the selected function
<UP>
Navigates upwards through the menu list or increases the
numeric value when in a function
<DOWN>
Navigates downwards through the menu list or decreases
the numeric value when in a function
Passcode
After being prompted, enter the following passcode by pressing:
•<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
This passcode cannot be changed and must be used whenever prompted.
All manuals and user guides at all-guides.com

Colorist™ Panel 36Qa QRG EN
5
Mounting
Before mounting this product, read the Safety Notes. Use at least one
mount
ing point per product. Make sure the mounting clamps are capable of
supporting the weight of the product. For our CHAUVET® line of
mounting clamps, go to www.trusst.com/productcategory/accessories-
clamps/.
Product
Mounting
Diagram
Overhead Mounting
Floor Mounting
Mounting Clamp
(such as
CLP-15 or
CLP
-15N from
CHAUVET®)
Safety Cable
(such as
CH-05
from CHAUVET®)
All manuals and user guides at all-guides.com

Colorist™ Panel 36Qa QRG EN
6

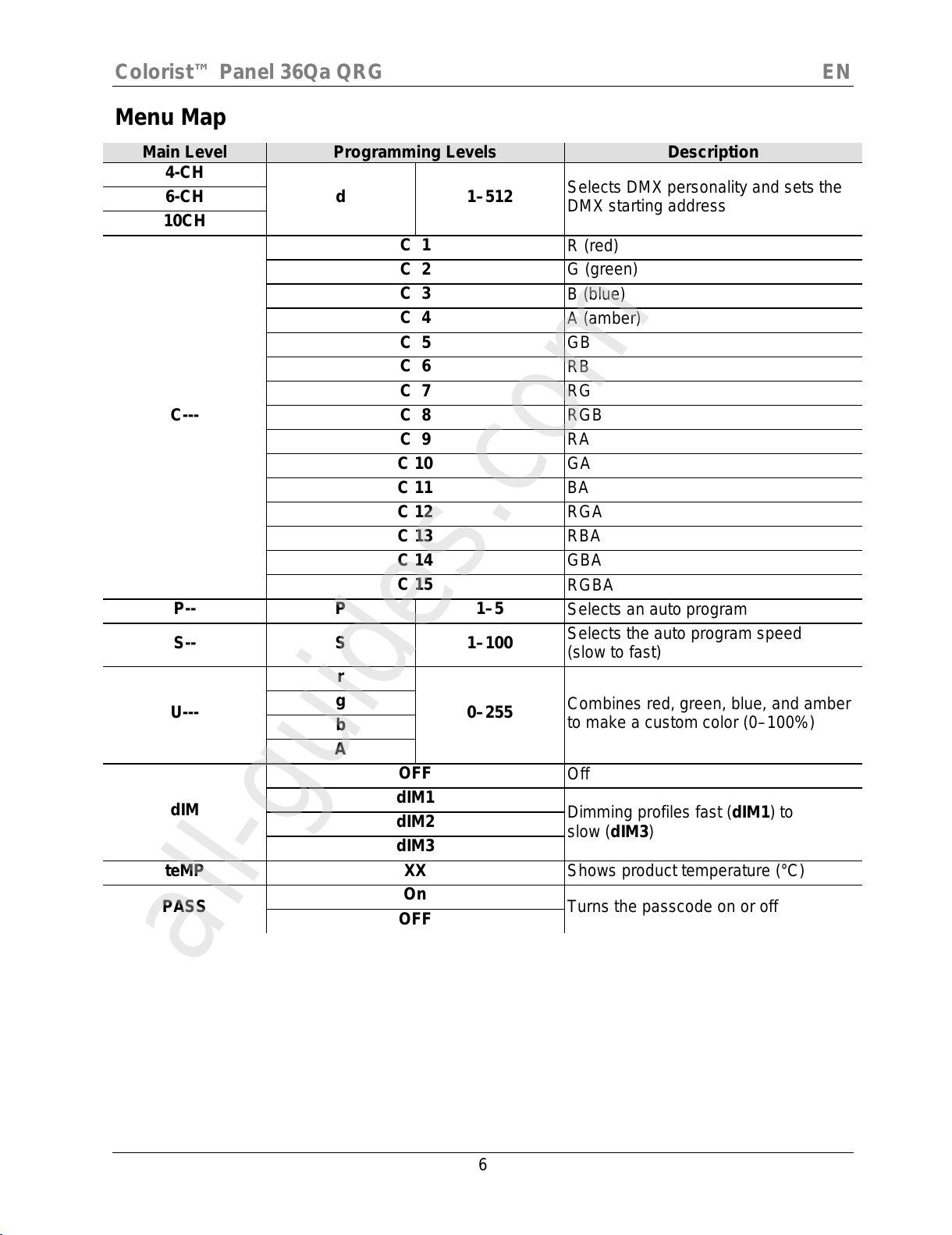

Menu Map
Main Level
Programming Levels
Description
4-CH
d 1–512 Selects DMX personality and sets the
DMX starting address
6-CH
10CH
C---
C 1
R (red)
C 2
G (green)
C 3
B (blue)
C 4
A (amber)
C 5
GB
C 6
RB
C 7
RG
C 8
RGB
C 9
RA
C 10
GA
C 11
BA
C 12
RGA
C 13
RBA
C 14
GBA
C 15
RGBA
P--
P
1–5
Selects an auto program
S-- S 1–100
Selects the auto program speed
(slow to fast)
U---
r
0–255 Combines red, green, blue, and amber
to make a custom color (0–100%)
g
b
A
dIM
OFF
Off
dIM1
Dimming profiles fast (dIM1) to
slow (dIM3)
dIM2
dIM3
teMP
XX
Shows product temperature (°C)
PASS
On
Turns the passcode on or off
OFF
All manuals and user guides at all-guides.com
all-guides.com

Colorist™ Panel 36Qa QRG EN
7

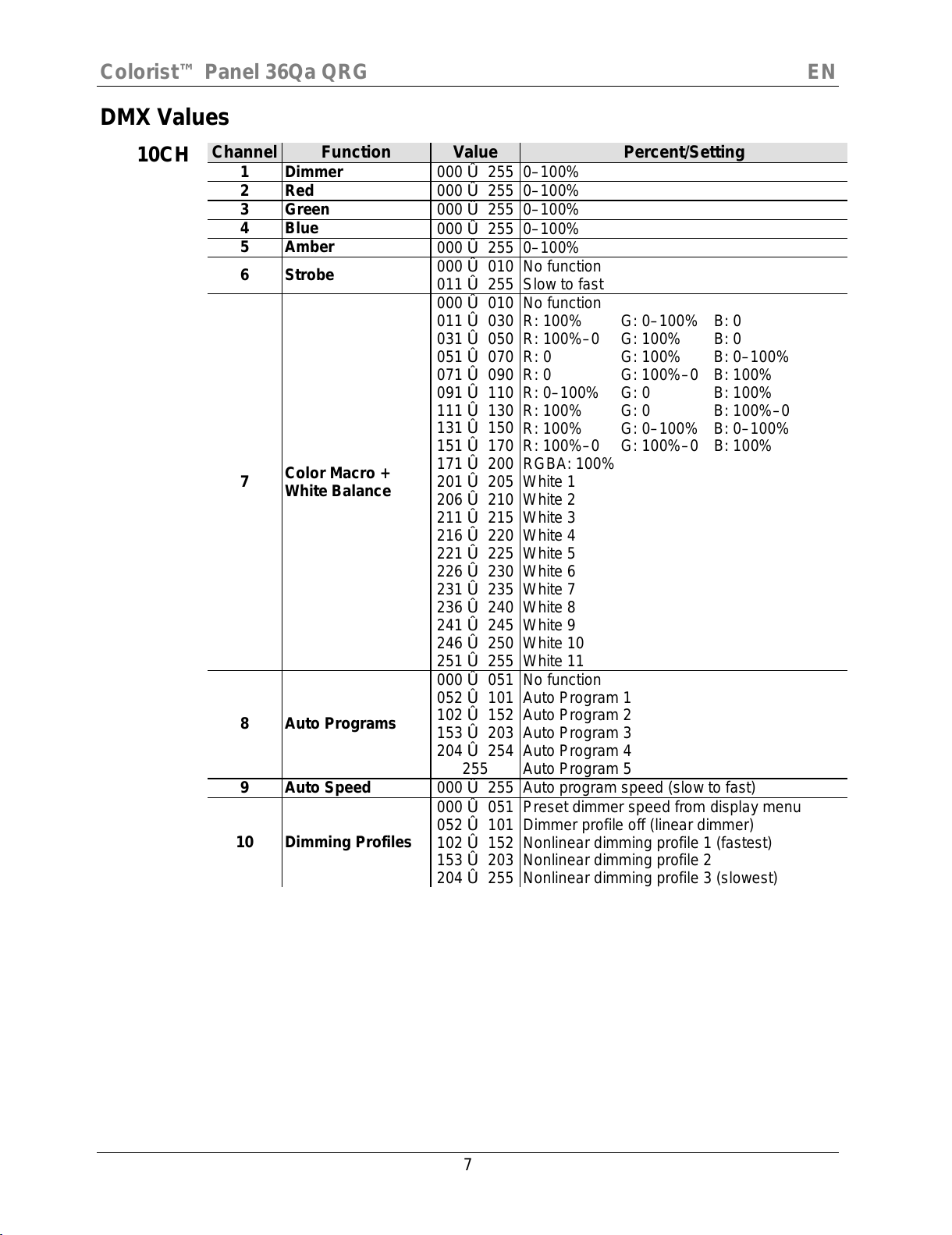

DMX Values
10CH
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
Amber
000 ó255
0–100%
6 Strobe
000 ó010
011
ó
255
No function
Slow to fast
7 Color Macro +
White Balance
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
No function
R: 100% G: 0–100% B: 0
R: 100%–0 G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0 B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100% B: 0–100%
R: 100%–0 G: 100%–0 B: 100%
RGBA: 100%
White 1
White 2
White 3
White 4
White 5
White 6
White 7
White 8
White 9
White 10
White 11
8 Auto Programs
000 ó051
052 ó101
102 ó152
153 ó203
204 ó254
255
No function
Auto Program 1
Auto Program 2
Auto Program 3
Auto Program 4
Auto Program 5
9
Auto Speed
000 ó255
Auto program speed (slow to fast)
10 Dimming Profiles
000 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Preset dimmer speed from display menu
Dimmer profile off (linear dimmer)
Nonlinear dimming profile 1 (fastest)
Nonlinear dimming profile 2
Nonlinear dimming profile 3 (slowest)
All manuals and user guides at all-guides.com

Colorist™ Panel 36Qa QRG EN
8

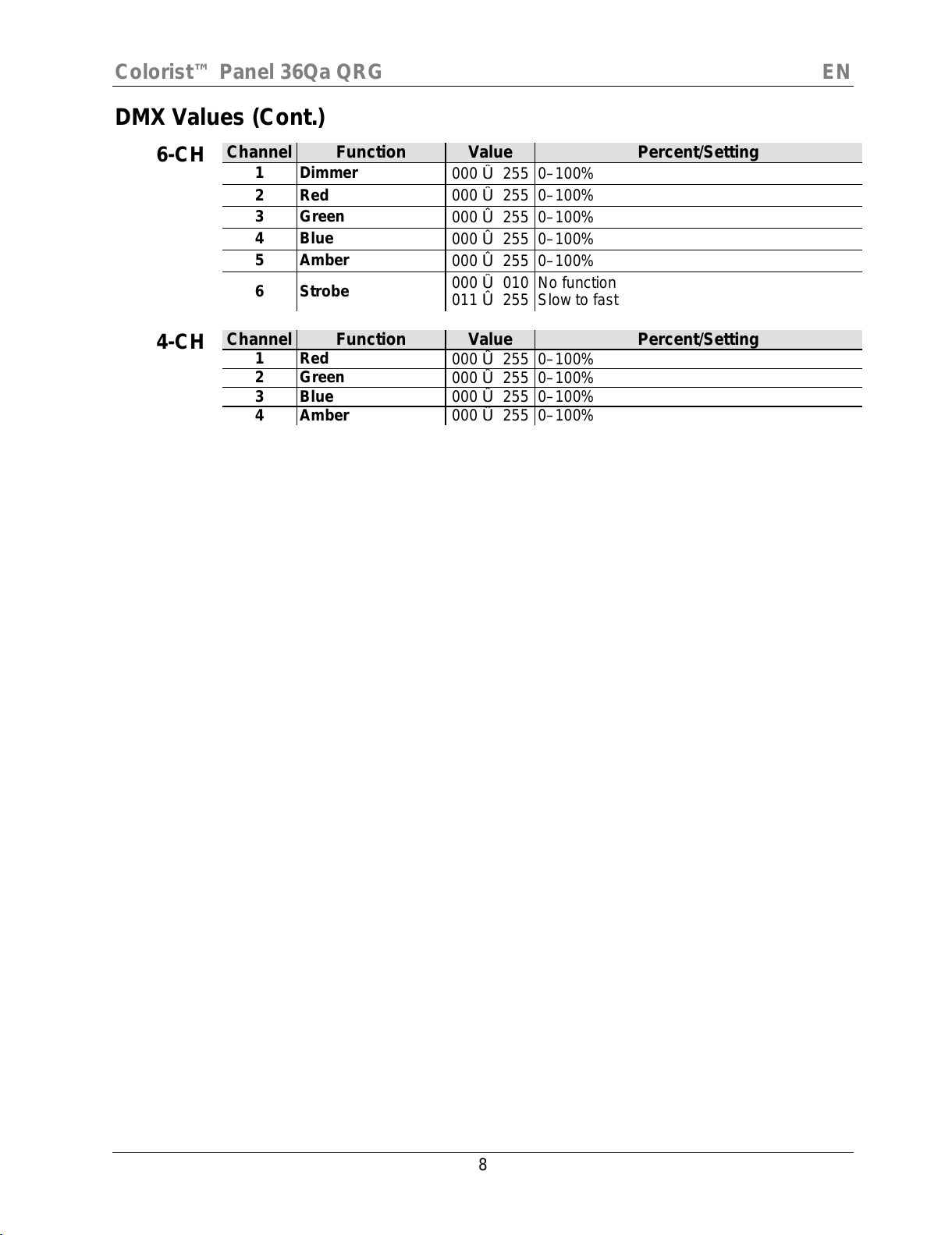

DMX Values (Cont.)
6-CH
Channel
Function
Value
Percent/Setting
1
Dimmer
000 ó255
0–100%
2
Red
000 ó255
0–100%
3
Green
000 ó255
0–100%
4
Blue
000 ó255
0–100%
5
Amber
000 ó255
0–100%
6 Strobe
000 ó010
011 ó255
No function
Slow to fast
4-CH
Channel
Function
Value
Percent/Setting
1
Red
000 ó255
0–100%
2
Green
000 ó255
0–100%
3
Blue
000 ó255
0–100%
4
Amber
000 ó255
0–100%
All manuals and user guides at all-guides.com

Colorist™ Panel 36Qa GRR ES
9
Acerca de esta
Guía
La Guía de Referencia Rápida (GRR) del Colorist™ Panel 36Qa contiene
información básica sobre el producto, como conexión, montaje, opciones
de menú y valores DMX. Descargue el Manual de Usu
ario de
www.iluminarc.com para información más detallada.
Exención de
Responsa-
bilidad
La información y especificaciones contenidas en esta GRR están sujetas a
cambio sin previo aviso.
Notas de
Seguridad
•NO abra este producto. No contiene piezas reparables por el usuario.
•NO mire a la fuente de luz cuando el producto esté encendido.
•CUIDADO: La carcasa de este producto está caliente cuando las luces
están en funcionamiento.
•Monte este producto en una ubicación con ventilación adecuada,
al menos a 50 cm (20 in) de superficies adyacentes.
•NO deje ningún material inflamable a menos de
50 cm de este producto
mientras esté funcionando o conectado a la alimentación.
•
NO sumerja este producto (IP65). Es adecuado para un funcionamiento
normal en exteriores.
•No para instalaciones permanentes al aire libre en lugares totalmente
expuestos.
•USE un cable de seguridad cuando monte este producto en lo alto.
•
NO ponga en funcionamiento este producto si sospecha que la carcasa,
lentes o cables están dañados.
•NO conecte este producto a un atenuador o reostato.
•Conecte este producto SOLO a un circuito con toma de tierra y
protegido.
•Use SOLAMENTE los soportes de colgar/montar para mover este
producto
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•La máxima temperatura ambiente es de 113 ºF (45 ºC). No haga
funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda o México póngase en contacto con
su distribuidor para solicitar asistencia o devolver el producto.
Visite
www.iluminarc.com para información de contacto.
Qué va
Incluido
•Colorist™ Panel 36Qa
•Tarjeta de garantía
•Guía de Referencia Rápida
•Cables de alimentación de
entrada/salida IP65 con
adaptadores
•Cables de datos de
entrada/salida IP65 con
adaptadores
All manuals and user guides at all-guides.com

Colorist™ Panel 36Qa GRR ES
10

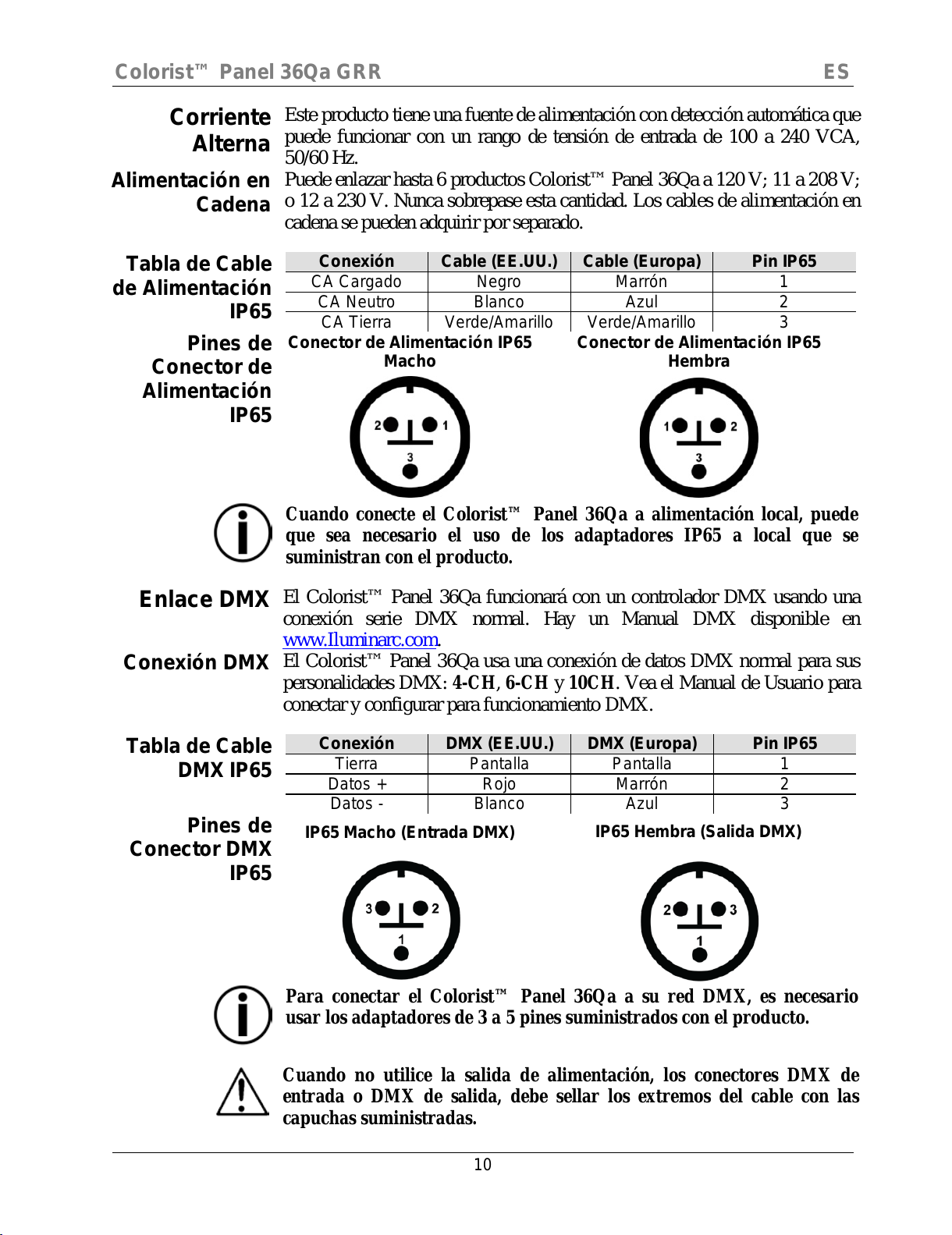

Corriente
Alterna
Este producto tiene una fuente de alimentación con detección automática que
puede funcionar con un rango de tensión de entrada de 100 a 240 VCA,
50/60 Hz.
Alimentación en
Cadena
Puede enlazar hasta 6 productos Colorist™ Panel 36Qa a 120 V; 11 a 208 V;
o 12 a 230 V. Nunca sobrepase esta cantidad. Los cables de alimentación en
cadena se pueden adquirir por separado.
Tabla de Cable
de A
limentación
IP65
Conexión
Cable (EE.UU.)
Cable (Europa)
Pin IP65
CA Cargado
Negro
Marrón
1
CA Neutro
Blanco
Azul
2
CA Tierra
Verde/Amarillo
Verde/Amarillo
3
Pines de
C
onector de
A
limentación
IP65
Cuando conecte el Colorist™ Panel 36Qa a alimentación local, puede
que sea necesario el uso de los adaptadores IP65 a local que se
suministran con el producto.
Enlace DMX
El Colorist™ Panel 36Qa funcionará con un controlador DMX usando una
conexión serie DMX normal.
Hay un Manual DMX disponible en
www.Iluminarc.com.
Conexión DMX
El Colorist™ Panel 36Qa usa una conexión de datos DMX normal para sus
personalidades DMX: 4-CH, 6-CH y 10CH. Vea el Manual de Usuario
para
conectar y configurar para funcionamiento DMX.
Tabla de Cable
DMX IP65
Conexión
DMX (EE.UU.)
DMX (Europa)
Pin IP65
Tierra
Pantalla
Pantalla
1
Datos +
Rojo
Marrón
2
Datos -
Blanco
Azul
3
Pines de
Conector DMX
IP65
Para conectar el Colorist™ Panel 36Qa a su red DMX, es necesario
usar los adaptadores de 3 a 5 pines suministrados con el producto.
Cuando no utilice la salida de alimentación, los conectores DMX de
entrada o
DMX de salida, debe sellar los extremos del cable con las
capuchas suministradas.
Conector de Alimentación IP65
Hembra
Conector de Alimentación IP65
Macho
IP65 Hembra (Salida DMX)
IP65 Macho (Entrada DMX)
All manuals and user guides at all-guides.com

Colorist™ Panel 36Qa GRR ES
11
Descripción del
P
anel de
Control
Botón
Función
<MODE>
Sale del menú o función actual
<ENTER>
Habilita el menú actualmente en pantalla o configura el
valor seleccionado actualmente dentro de la función
seleccionada
<UP>
Navega hacia arriba por la lista de menú o aumenta el valor
numérico cuando está en una función
<DOWN>
Navega hacia abajo por la lista de menú o disminuye el
valor numérico cuando está en una función
Código de
Acceso
Después de que se le solicite, introduzca el siguiente código de acceso
pulsando:
•<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Este código de
acceso no se puede cambiar y se debe usar cuando se le
solicite.
Montaje
Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos
un punto de montaje por producto. Asegúrese de que las abrazaderas
de mon
taje son capaces de soportar el peso del producto. Para
nuestra línea CHAUVET® de abrazaderas de montaje, visite
www.trusst.com/productcategory/accessories-clamps/.
Diagrama
de Montaje
del Producto
Montaje en Altura
Montaje en el
Suelo
Abrazadera de
Montaje
(como
CLP-15 o
CLP
-15N de
CHAUVET®)
Cable de
S
eguridad
(como CH-05
de
CHAUVET®)
All manuals and user guides at all-guides.com
all-guides.com

Colorist™ Panel 36Qa GRR ES
12
Mapa de Menú
Nivel Principal
Niveles de Programación
Descripción
4-CH
d 1–512 Selecciona la personalidad DMX y
configura la dirección de inicio DMX
6-CH
10CH
C---
C 1
R (rojo)
C 2
G (verde)
C 3
B (azul)
C 4
A (ámbar)
C 5
GB
C 6
RB
C 7
RG
C 8
RGB
C 9
RA
C 10
GA
C 11
BA
C 12
RGA
C 13
RBA
C 14
GBA
C 15
RGBA
P--
P
1–5
Selecciona un programa automático
S-- S 1–100
Selecciona la velocidad del programa
automático (lento a rápido)
U---
r
0–255 Combina rojo, verde, azul, blanco y
ámbar para crear un color personalizado
(0–100%)
g
b
A
dIM
OFF
Apagado
dIM1
Perfiles de atenuación rápido (dIM1) a
lento (dIM3)
dIM2
dIM3
teMP
XX
Muestra la temperatura del producto (°C)
PASS
On
Activa o desactiva el código de acceso
OFF
All manuals and user guides at all-guides.com

Colorist™ Panel 36Qa GRR ES
13

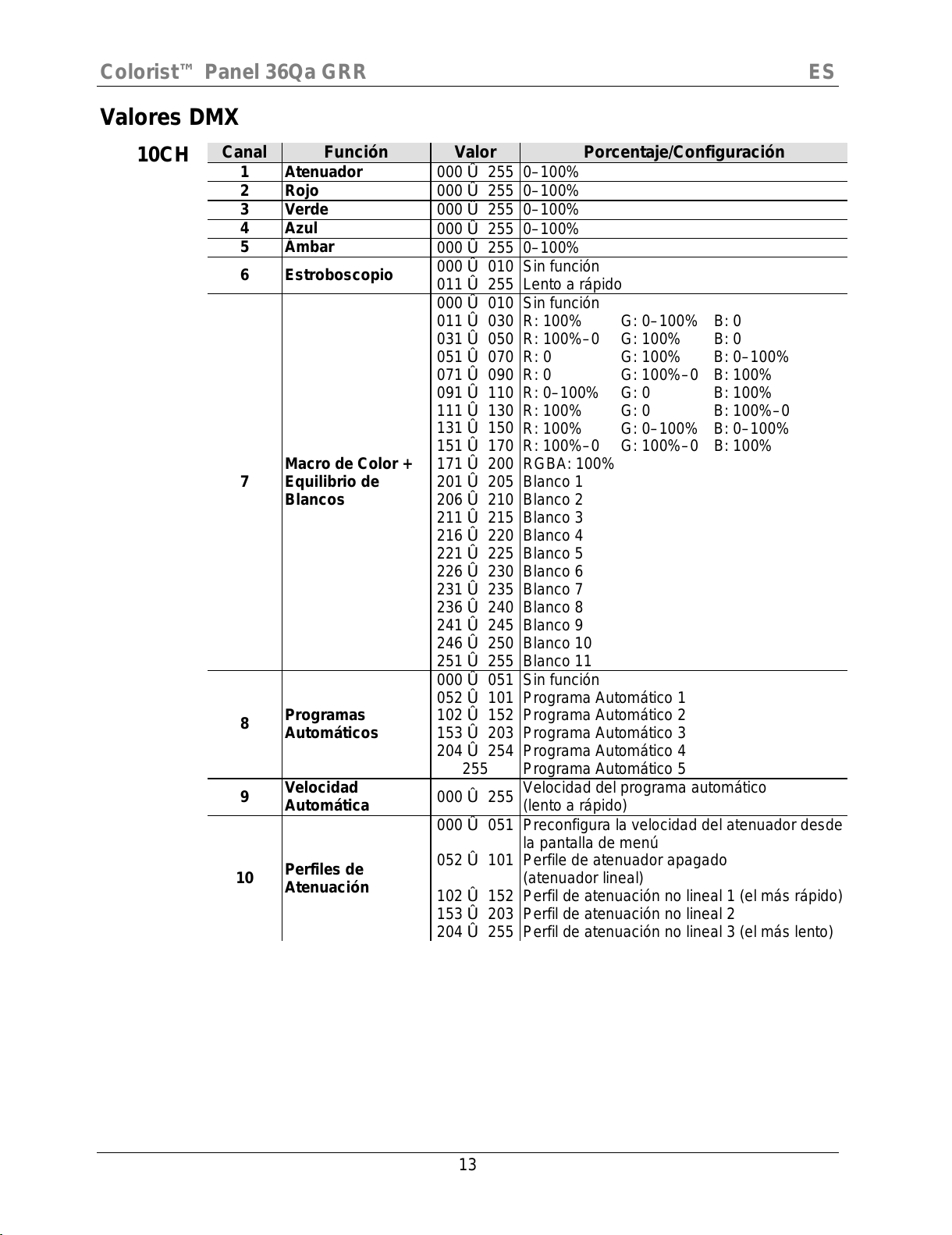

Valores DMX
10CH
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
5
Ámbar
000 ó255
0–100%
6 Estroboscopio
000 ó010
011
ó
255
Sin función
Lento a rápido
7 Macro de Color + Equilibrio de
Blancos
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
Sin función
R: 100% G: 0–100% B: 0
R: 100%–0 G: 100% B: 0
R: 0 G: 100% B: 0–100%
R: 0 G: 100%–0 B: 100%
R: 0–100% G: 0 B: 100%
R: 100% G: 0 B: 100%–0
R: 100% G: 0–100% B: 0–100%
R: 100%–0 G: 100%–0 B: 100%
RGBA: 100%
Blanco 1
Blanco 2
Blanco 3
Blanco 4
Blanco 5
Blanco 6
Blanco 7
Blanco 8
Blanco 9
Blanco 10
Blanco 11
8 Programas
Automáticos
000 ó051
052 ó101
102 ó152
153 ó203
204 ó254
255
Sin función
Programa Automático 1
Programa Automático 2
Programa Automático 3
Programa Automático 4
Programa Automático 5
9
Velocidad
Automática
000 ó255
Velocidad del programa automático
(lento a rápido)
10 Perfiles de
Atenuación
000 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Preconfigura la velocidad del atenuador desde
la pantalla de menú
Perfile de atenuador apagado
(atenuador lineal)
Perfil de atenuación no lineal 1 (el más rápido)
Perfil de atenuación no lineal 2
Perfil de atenuación no lineal 3 (el más lento)
All manuals and user guides at all-guides.com

Colorist™ Panel 36Qa GRR ES
14
Valores DMX (Cont.)
6-CH
Canal
Función
Valor
Porcentaje/Configuración
1
Atenuador
000 ó255
0–100%
2
Rojo
000 ó255
0–100%
3
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
5
Ámbar
000 ó255
0–100%
6 Estroboscopio
000 ó010
011 ó255
Sin función
Lento a rápido
4-CH
Canal
Función
Valor
Porcentaje/Configuración
1
Rojo
000 ó255
0–100%
2
Verde
000 ó255
0–100%
4
Azul
000 ó255
0–100%
4
Ámbar
000 ó255
0–100%
All manuals and user guides at all-guides.com

Colorist™ Panel 36Qa MR FR
15

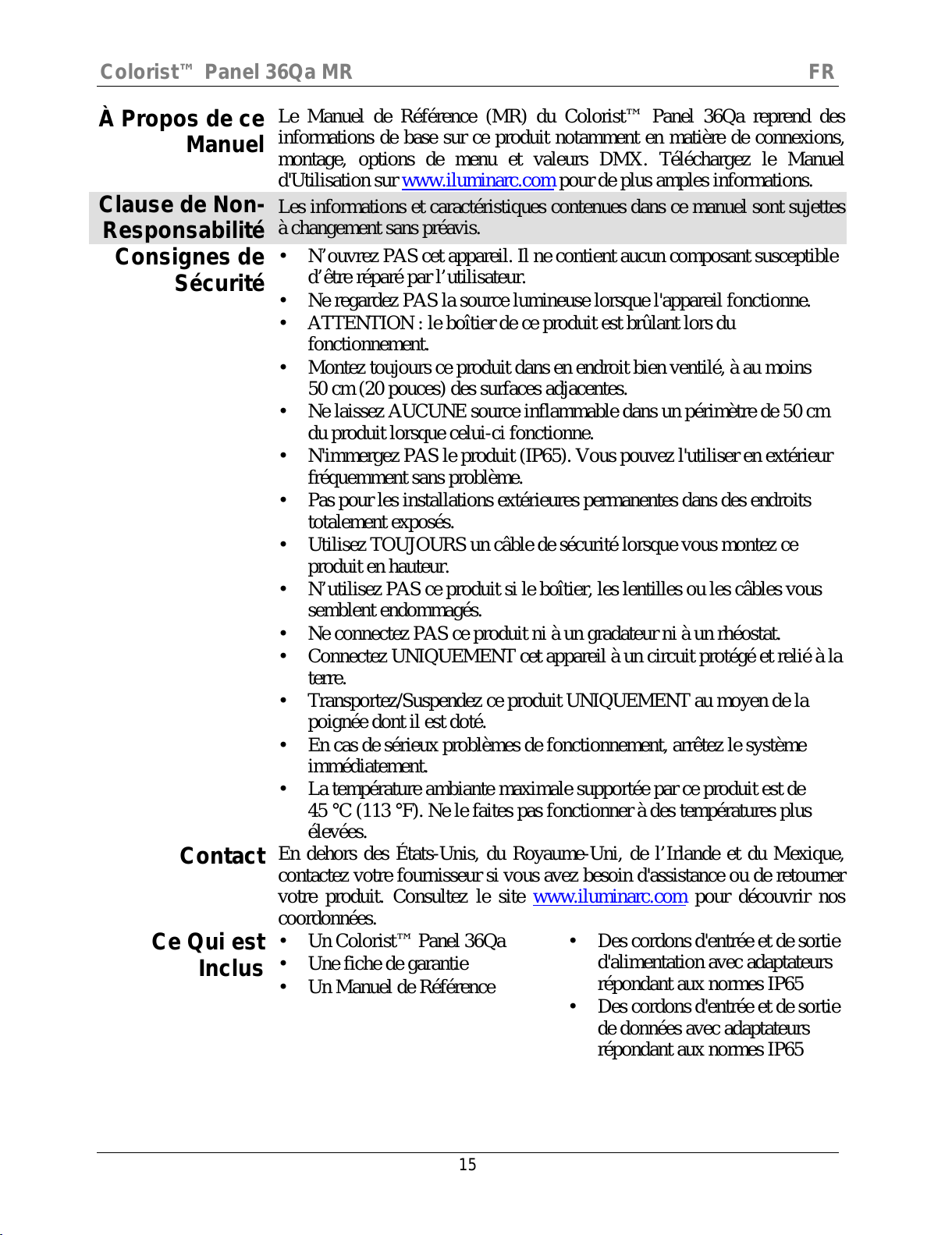

À Propos de ce
Manuel
Le Manuel de Référence (MR) du Colorist™ Panel 36Qa reprend des
informations de base sur ce produit notamment en matière de connexions,
montage, options de menu et valeurs DMX. Téléchargez le M
anuel
d'Utilisation sur www.iluminarc.com pour de plus amples informations.
Clause de Non-
Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes
à changement sans préavis.
Consignes de
Sécurité
•N’ouvrez PAS cet appareil. Il ne contient aucun composant susceptible
d’être réparé par l’utilisateur.
•Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
•ATTENTION : le boîtier de ce produit est brûlant lors du
fonctionnement.
•Montez toujours ce produit dans en endroit bien ventilé, à au moins
50 cm (20 pouces) des surfaces adjacentes.
•Ne laissez AUCUNE source inflammable dans un périmètre de 50 cm
du produit lorsque celui-ci fonctionne.
•N'immergez PAS le produit (IP65). Vous pouvez l'utiliser en extérieur
fréquemment sans problème.
•Pas pour les installations extérieures permanentes dans des endroits
totalement exposés.
•Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce
produit en hauteur.
•N’utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous
semblent endommagés.
•Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
•Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la
terre.
•Transportez/Suspendez ce produit UNIQUEMENT au moyen de la
poignée dont il est doté.
•En cas de sérieux problèmes de fonctionnement, arrêtez le système
immédiatement.
•La température ambiante maximale supportée par ce produit est de
45 °C (113 °F). Ne le faites pas fonctionner à des températures plus
élevées.
Contact
En dehors des États-Unis, du Royaume-Uni, de l’Irlande et du Mexique,
contactez votre fournisseur si vous avez besoin d'assistance ou de retourner
votre produit. Consultez le site www.iluminarc.com
pour découvrir nos
coordonnées.
Ce Qui est
Inclus
•Un Colorist™ Panel 36Qa
•Une fiche de garantie
•Un Manuel de Référence
•Des cordons d'entrée et de sortie
d'alimentation avec adaptateurs
répondant aux normes IP65
•Des cordons d'entrée et de sortie
de données avec adaptateurs
répondant aux normes IP65
All manuals and user guides at all-guides.com

Colorist™ Panel 36Qa MR FR
Alimentation
CA
Ce produit est doté d'une alimentation universelle prenant en charge toute
tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Connexion
Électrique
Vous pouvez raccorder jusqu'à 6 Colorist™ Panel 36Qa à 120 V, 11 à 208 V
ou 12 à 230 V. Ne dépassez jamais ces quantités. Vous pouvez vous procurer
séparément des cordons d'alimentation pour raccorder les unités entre elles.
Schéma de
Raccordement
IP65
Connexion
Câble (États-Unis)
Câble (Europe)
Connecteur IP65
Conducteur CA
Noir
Marron
1
Neutre CA
Blanc
Bleu
2
Terre CA
Vert/Jaune
Vert/Jaune
3
Connecteurs de
Raccordement
IP65
Lorsque vous raccordez le Colorist™ Panel 36Qa à une fiche sur le
secteur local, il peut s'avérer nécessaire d'utiliser l'adaptateur courant-
local/IP65 fourni.
Raccordement
DMX
Le Colorist™ Panel 36Qa fonctionnera avec un jeu d'orgues DMX au moyen
de connexions DMX en série. Une introduction au DMX est à votre
disposition sur www.iluminarc.com
Connexion DMX
Le Colorist™ Panel 36Qa utilise une connexion de données DMX standard
pour ses personnalités DMX : 4-CH, 6-CH et 10CH. Consultez le M
anuel
d’Utilisation pour connecter et configurer le système DMX.
Schéma de
Raccordement
DMX IP65
Connexion
DMX (États-Unis)
DMX (États-Unis)
Connecteur IP65
Terre
Blindage
Blindage
1
Données +
Rouge
Brun
2
Données -
Blanc
Bleu
3
Connecteurs de
Raccordement
DMX IP65
Pour connecter le Colorist™ Panel 36Qa à votre réseau DMX, il est
nécessaire d'utiliser les adaptateurs de connexion à 3 ou 5 broches
fournis.
Lorsque vous n'utilisez pas la sortie secteur, les connecteurs d'entrée ou
de sortie DMX, il est impératif d'isoler les extrémités des câbles à
l'aide
des embouts fournis.
Connecteur Femelle de
Raccordement IP65
Connecteur Mâle de
Raccordement IP65
Femelle IP65 (Sortie DMX)
Mâle IP65 (Entrée DMX)
All manuals and user guides at all-guides.com
all-guides.com

Colorist™ Panel 36Qa MR FR
17

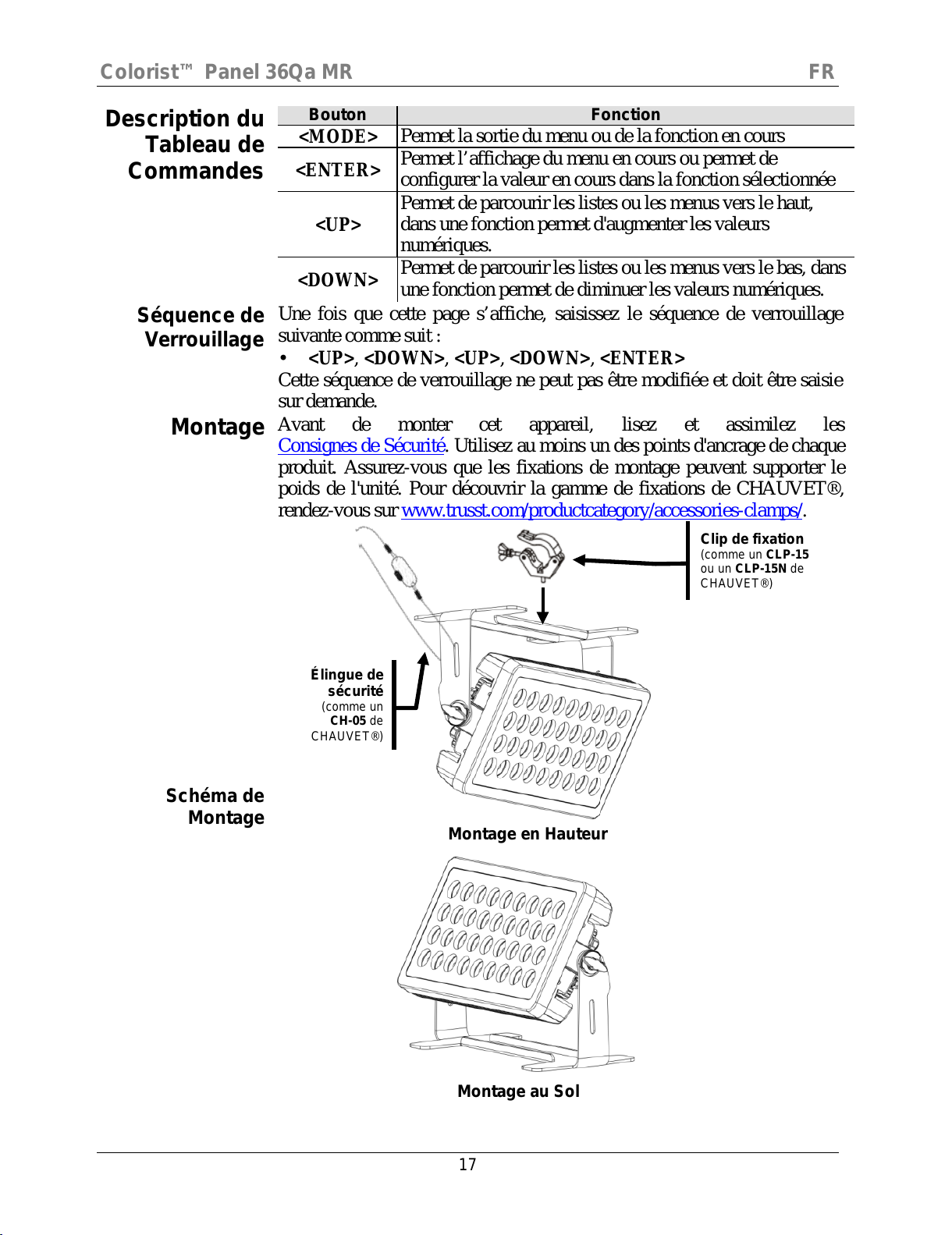

Description du
Tableau de
Commandes
Bouton
Fonction
<MODE>
Permet la sortie du menu ou de la fonction en cours
<ENTER>
Permet l’affichage du menu en cours ou permet de
configurer la valeur en cours dans la fonction sélectionnée
<UP>
Permet de parcourir les listes ou les menus vers le haut,
dans une fonction permet d'augmenter les valeurs
numériques.
<DOWN>
Permet de parcourir les listes ou les menus vers le bas, dans
une fonction permet de diminuer les valeurs numériques.
Séquence de
Verrouillage
Une fois que cette page s’affiche, saisissez le séquence de verrouillage
suivante comme suit :
•<UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Cette séquence de verrouillage ne peut pas être modifiée et doit être saisie
sur demande.
Montage
Avant de monter cet appareil, lisez et assimilez les
Consignes de Sécurité. Utilisez au moins un des points d'ancrage
de chaque
produit. Assurez-vous que les fixations de montage peuvent
supporter le
poids de l'unité. Pour découvrir la gamme de fixations de CHAUVET®,
rendez-vous sur www.trusst.com/productcategory/accessories-clamps/.
Schéma de
Montage
Montage en Hauteur
Montage au Sol
Clip de fixation
(comme un
CLP-15
ou un
CLP-15N de
CHAUVET®)
Élingue de
sécurité
(comme un
CH-05
de
CHAUVET®)
All manuals and user guides at all-guides.com

Colorist™ Panel 36Qa MR FR

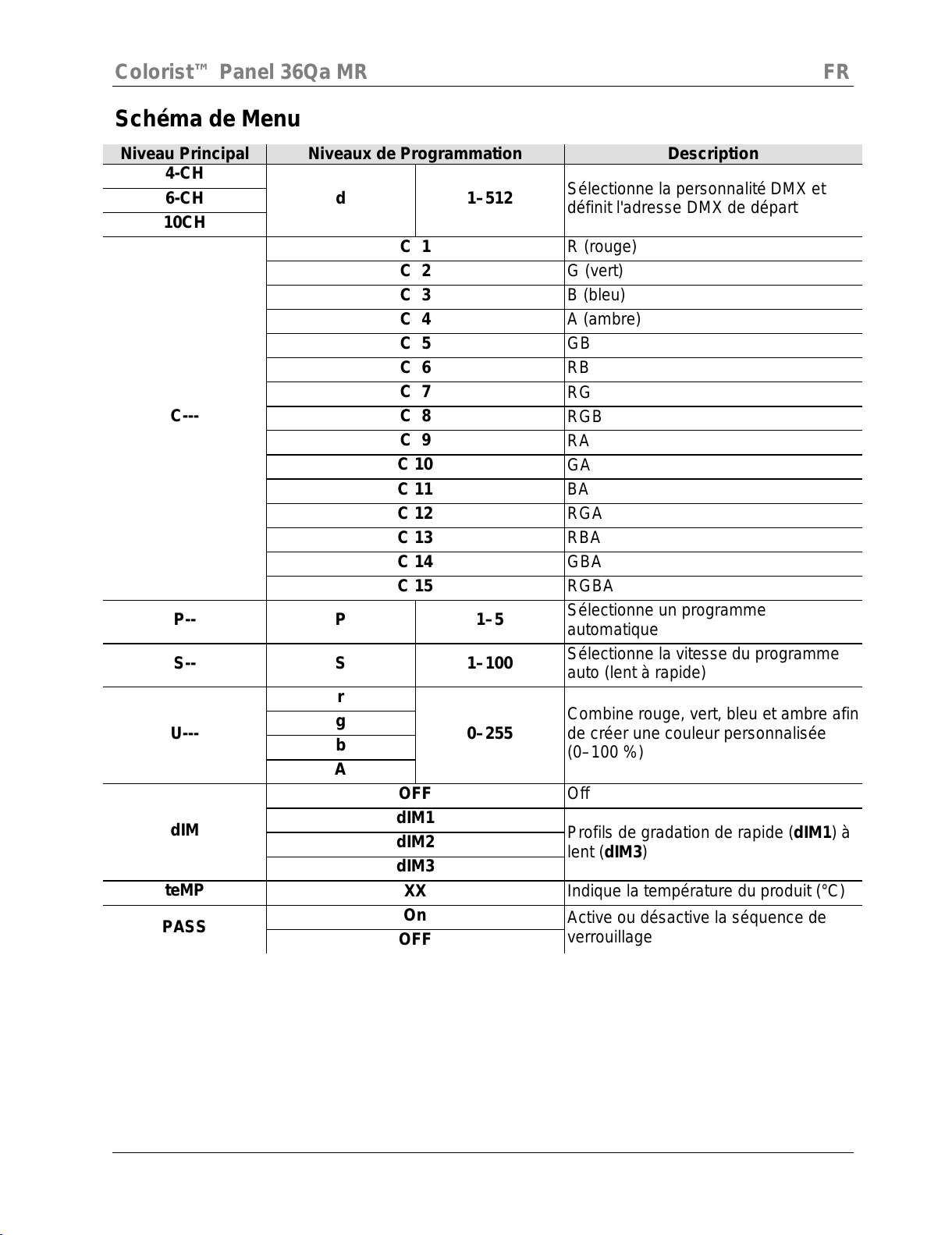

Schéma de Menu
Niveau Principal
Niveaux de Programmation
Description
4-CH
d 1–512 Sélectionne la personnalité DMX et
définit l'adresse DMX de départ
6-CH
10CH
C---
C 1
R (rouge)
C 2
G (vert)
C 3
B (bleu)
C 4
A (ambre)
C 5
GB
C 6
RB
C 7
RG
C 8
RGB
C 9
RA
C 10
GA
C 11
BA
C 12
RGA
C 13
RBA
C 14
GBA
C 15
RGBA
P-- P 1–5
Sélectionne un programme
automatique
S-- S 1–100
Sélectionne la vitesse du programme
auto (lent à rapide)
U---
r
0–255
Combine rouge, vert, bleu et ambre afin
de créer une couleur personnalisée
(0–100 %)
g
b
A
dIM
OFF
Off
dIM1
Profils de gradation de rapide (dIM1) à
lent (dIM3)
dIM2
dIM3
teMP
XX
Indique la température du produit (°C)
PASS
On
Active ou désactive la séquence de
verrouillage
OFF
All manuals and user guides at all-guides.com

Colorist™ Panel 36Qa MR FR
19
Valeurs DMX
10CH
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Gradateur
000 ó255
0 à 100%
2
Rouge
000 ó255
0 à 100%
3
Vert
000 ó255
0 à 100%
4
Bleu
000 ó255
0 à 100%
5
Ambre
000 ó255
0 à 100%
6 Stroboscope
000 ó010
011 ó255
Aucune fonction
De lent à rapide
7
Macro de Couleur +
Balance de Blanc
000 ó010
011 ó030
031 ó050
051 ó070
071 ó090
091 ó110
111 ó130
131 ó150
151 ó170
171 ó200
201 ó205
206 ó210
211 ó215
216 ó220
221 ó225
226 ó230
231 ó235
236 ó240
241 ó245
246 ó250
251 ó255
Aucune fonction
R: 100% V: 0–100% B: 0
R: 100%–0 V: 100% B: 0
R: 0 V: 100% B: 0–100%
R: 0 V: 100%–0 B: 100%
R: 0–100% V: 0 B: 100%
R: 100% V: 0 B: 100%–0
R: 100% V: 0–100% B: 0–100%
R: 100%–0 V: 100%–0 B: 100%
RVBA: 100%
Blanc 1
Blanc 2
Blanc 3
Blanc 4
Blanc 5
Blanc 6
Blanc 7
Blanc 8
Blanc 9
Blanc 10
Blanc 11
8 Programmes
Automatiques
000 ó051
052 ó101
102 ó152
153 ó203
204 ó254
255
Aucune fonction
Programme automatique 1
Programme automatique 2
Programme automatique 3
Programme automatique 4
Programme automatique 5
9
Vitesse Auto
000 ó255
Vitesse du programme auto (lent à rapide)
10 Profils de
Gradation
000 ó051
052 ó101
102 ó152
153 ó203
204 ó255
Vitesse du gradateur prédéfinie depuis le
menu
Profil de gradation désactivé
(gradation linéaire)
Courbe de gradation non linéaire 1
(la plus rapide)
Courbe de gradation non linéaire 2
Courbe de gradation non linéaire 3
(la moins rapide)
All manuals and user guides at all-guides.com

Colorist™ Panel 36Qa QRG Multi-Language
Valeurs DMX (Suite)
6-CH
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Gradateur
000 ó255
0 à 100%
2
Rouge
000 ó255
0 à 100%
3
Vert
000 ó255
0 à 100%
4
Bleu
000 ó255
0 à 100%
5
Ambre
000 ó255
0 à 100%
6 Stroboscope
000 ó010
011 ó255
Aucune fonction
De lent à rapide
4-CH
Canal
Fonction
Valeur
Pourcentage/Configuration
1
Rouge
000 ó255
0 à 100%
2
Vert
000 ó255
0 à 100%
3
Bleu
000 ó255
0 à 100%
4
Ambre
000 ó255
0 à 100%
Contact
Us
WORLD HEADQUARTERS - ILUMINARC®
General Information
Address: 5200 NW 108th Avenue
Sunrise, FL 33351
Voice: [phone]
Fax: [phone]
Technical Support
Voice: [phone]
Email: [e-mail]
World Wide Web
www.iluminarc.com
UNITED KINGDOM AND IRELAND - ILUMINARC® Europe Ltd.
General Information
Address: Unit 1C
Brookhill Road Industrial Estate
Pinxton, Nottingham, UK
NG16 6NT
Voice: [phone]
Fax: [phone]
Technical Support
Email: [e-mail]
World Wide Web
www.chauvetlighting.co.uk
MEXICO - ILUMINARC® Mexico
General Information
Address: Av. Santa Ana 30
Parque Industrial Lerma
Lerma, Mexico C.P. 52000
Voice: [phone]
Technical Support
Email: [e-mail]
World Wide Web
www.chauvet.com.mx
Outside the U.S., United Kingdom, Ireland, or Mexico,
contact your dealer. Follow their
instructions to request support or to return a product. Visit our website for contact
details.
Colorist™ Panel 36Qa QRG – Rev. 4 ML
© Copyright 2014
All rights reserved.
Printed in the P. R. C.
All manuals and user guides at all-guides.com
