Columbus AKS 80 User manual

AKS 80|VDM 108
Original-Bedienungsanleitung…………………….. 6
Kehrsaugmaschine und Zubehör
Operating Manual…………………………………….. 18
Vacuum sweeper and accessories
Manuale d’istruzione………………………………… 31
Spazzatrice aspiratrice e accessori
Vor Inbetriebnahme
der Maschine unbedingt
Bedienungsanleitung lesen!
Read these instructions
carefully before
operating the machine!
Leggere accuramente
le seguenti istruzioni
prima di mettere in
funzione la macchina!
!
23.10.2019
Dieses Gerät ist nur für den
gewerblichen und industriellen
Gebrauch und nicht für private
Nutzung bestimmt!
This machine is intended
for industrial and professional
use only!
Le macchine sono destinate soltanto
per l'uso professionale ed
industriale!

AKS 80|VDM 108
INHALT
KAPITEL 1 ALLGEMEINE REGELN S. 6
KAPITEL 2 ZWECKE / ABSICHTEN S. 6
KAPITEL 3 VORBEREITUNG S. 6
KAPITEL 4 ZULÄSSIGE UMGEBUNGSBEDINGUNGEN S. 7
KAPITEL 5 ZULÄSSIGE UND UNZULÄSSIGE BETRIEBSBEDINGUNGEN S. 7
KAPITEL 6 TECHNISCHE DATEN UND SCHALLPEGEL S. 8
KAPITEL 7 BESCHREIBUNG DER KEHRMASCHINE S. 8
Manuelle Bedienelemente
Ausstattung Bedienta el
KAPITEL 8 BEDIENPLATZ UND NOT-ABSCHALTUNG S. 10
KAPITEL 9 SICHERHEITSREGELN S. 10
KAPITEL 10 KONTROLLEN VOR DEM STARTEN S. 11
KAPITEL 11 START UND STOPP S. 11
KAPITEL 12 ORDNUNGSGEMÄSSER GEBRAUCH UND TIPPS S. 12
KAPITEL 13 ORDENTLICHE WARTUNG S. 12
Einstellungen
Auswechslungen
Besondere Wartung der Batterien
KAPITEL 14 AUSSERORDENTLICHE WARTUNG S. 14
KAPITEL 15 AUSSERBETRIEBSETZUNG S. 14
KAPITEL 16 VERSCHROTTUNG UND ENTSORGUNG S. 15
KAPITEL 17 NOTSITUATIONEN S. 15
KAPITEL 18 STÖRUNGEN – URSACHEN – ABHILFE S. 15
KAPITEL 19 GARANTIE S. 16
ANLEITUNG HYDRAULISCHE ENTLEERUNG “DSA” S 16
BILDER S. 42
KONFORMITÄTSERKLÄRUNG S. 55
3

AKS 80|VDM 108
TABLE OF CONTENTS
CHAPTER 1 GENERAL STANDARDS page 18
CHAPTER 2 PURPOSES / INTENTIONS page 18
CHAPTER 3 PREPARATION page 19
CHAPTER 4 ALLOWED AMBIENT CONDITIONS page 19
CHAPTER 5 ALLOWED AND FORBIDDEN OPERATING CONDITIONS page 19
CHAPTER 6 TECHNICAL CHARACTERISTICS AND NOISE LEVELS page 20
CHAPTER 7 DESCRIPTION OF THE SWEEPER page 21
Description o manual controls
Control panel equipment
CHAPTER 8 CONTROL STATION AND EMERGENCY STOP page 23
CHAPTER 9 SAFETY STANDARDS page 23
CHAPTER 10 CHECKS PRIOR TO IGNITION page 24
CHAPTER 11 IGNITION AND STOP page 24
CHAPTER 12 CORRECT USE AND TIPS page 25
CHAPTER 13 ROUTINE MAINTENANCE page 25
Adjustments
Replacements
CHAPTER 14 UNSCHEDULED MAINTENANCE page 27
CHAPTER 15 DECOMMISSIONING page 27
CHAPTER 16 DISMANTLING AND DEMOLITION page 28
CHAPTER 17 EMERGENCY SITUATIONS page 28
CHAPTER 18 TROUBLESHOOTING page 28
CHAPTER 19 WARRANTY page 29
"DSA" HYDRAULIC DISCHARGE INSTRUCTIONS page 29
IMAGES____________________________________________________________page 42
DECLARATION OF CONFORMITY______________________________________________page 56
4

AKS 80|VDM 108
INDICE
CAPITOLO 1 NORME GENERALI pag. 31
CAPITOLO 2 SCOPI / INTENZIONI pag. 31
CAPITOLO 3 PREPARAZIONE pag. 31
CAPITOLO 4 CONDIZIONI AMBIENTALI CONSENTITE pag. 32
CAPITOLO 5 CONDIZIONI DI USO CONSENTITE E NON CONSENTITE pag. 32
CAPITOLO 6 CARATTERISTICHE TECNICHE E LIVELLI DI RUMORE pag. 33
CAPITOLO 7 DESCRIZIONE DELLA SPAZZATRICE pag. 33
Descrizione dei comandi manuali
Dotazione quadro comandi
CAPITOLO 8 POSTO DI COMANDO E ARRESTO DI EMERGENZA pag. 35
CAPITOLO 9 NORME DI SICUREZZA pag. 35
CAPITOLO 10 CONTROLLI PRIMA DELL’AVVIAMENTO pag. 36
CAPITOLO 11 AVVIAMENTO E STOP pag. 36
CAPITOLO 12 USO CORRETTO E CONSIGLI pag. 37
CAPITOLO 13 MANUTENZIONE ORDINARIA pag. 37
Regolazioni
Sostituzioni
Manutenzioni speci iche per batterie
CAPITOLO 14 MANUTENZIONE STRAORDINARIA pag. 39
CAPITOLO 15 MESSA FUORI SERVIZIO pag. 39
CAPITOLO 16 SMANTELLAMENTO E DEMOLIZIONE pag. 39
CAPITOLO 17 SITUAZIONI DI EMERGENZA pag. 39
CAPITOLO 18 DIFETTI – CAUSE – RIMEDI pag. 40
CAPITOLO 19 GARANZIA pag. 40
ISTRUZIONI SCARICO IDRAULICO “DSA” pag. 40
IMMAGINI pag. 42
DICHIARAZIONE DI CONFORMITA’ pag. 57
5

AKS 80|VDM 108
KAPITEL 1 – ALLGEMEINE REGELN
VOR GEBRAUCH DER MASCHINE DIESE ANLEITUNG BITTE AUFMERKSAM DURCHLESEN.
DIE FIRMA „columbus“ LEHNT JEGLICHE HAFT NG FÜR SACH- BZW. PERSONENSCHÄDEN AB, DIE A F DIE NICHTBEACHT NG DER IN DIESER
ANLEIT NG A FGEFÜHRTEN REGELN ODER A F NICHT ORDN NGSGEMÄSSEN BZW. NSACHGEMÄSSEN GEBRA CH DER MASCHINE
Z RÜCKZ FÜHREN SIND.
ALLE MITTEL, DIE Z M PERSÖNLICHEN SCH TZ ERFORDERLICH SIND (HANDSCH HE, ATEMSCH TZMASKEN, SCH TZBRILLEN, FARBLOSE
LINSEN, SCHLÜSSEL ND WERKZE G) SIND D RCH DEN BETREIBER BEREITZ STELLEN.
Z R LEICHTEREN ORIENTIER NG BEACHTEN SIE DAS INHALTSVERZEICHNIS.
HALTEN SIE DIESE ANLEIT NG STETS Z M NACHSCHLAGEN GRIFFBEREIT (FORDERN SIE BEI VERL ST SOFORT EIN ERSATZEXEMPLAR BEI IHREM
HÄNDLER AN).
DIE FIRMA „columbus“ BEHÄLT SICH VOR, AN DEN MASCHINEN A S IHRER PROD KTION ÄNDER NGEN VORZ NEHMEN, OHNE VERPFLICHTET
Z SEIN, DIESE A CH AN DEN BEREITS VERKA FTEN MASCHINEN VORZ NEHMEN.
ALLE KEHRMASCHINEN VON „columbus“ ENTSPRECHEN DEN E -VORSCHRIFTEN ND SIND MIT TYPENSCHILDERN VERSEHEN.
KAPITEL 2 – ZWECKE / ABSICHTEN
Die Firma „columbus“ freut sich, Sie zu den Besitzern einer Kehrmaschine der Serie AKS 80|VDM 108 zählen zu können.
Wenn Sie sich an die folgenden Anweisungen halten, werden Sie die Anwendungsmöglichkeiten von AKS 80|VDM 108 voll zu schätzen wissen.
Diese Bedienungsanleitung soll die Zwecke und Absichten, für die die Maschine bestimmt ist, sowie den gefahrlosen Gebrauch möglichst
verständlich erläutern und definieren.
Sie enthält außerdem eine Liste all der kleinen Arbeiten, die erforderlich sind, um AKS 80|VDM 108 in einwandfreiem und sicherem Zustand zu
halten, Arbeiten, die leicht von jedermann umgesetzt werden können.
Lasse Sie außerorde tliche Wartu gsarbeite ur durch Fachperso al durchführe .
Hier finden Sie Informationen zu Gefahren und Restrisiken, d. h. allen Risiken, die nicht beseitigt werden können, mit den in den einzelnen
Fällen geeigneten Anweisungen; auch finden Sie Informationen zur Inbetriebnahme von AKS 80|VDM 108, technische Angaben und zulässige
Leistungen; Hinweise zum Gebrauch von AKS 80|VDM 108 und zur Wartung der Maschine; Anweisungen zur Außerbetriebsetzung und zur
Entsorgung bzw. Verschrottung.
KAPITEL 3 – VORBEREITUNG (AUSPACKEN)
Nach Entfernen der äußeren Verpackung muss die Maschine von der Palette transportiert werden. Dies kann auf zwei unterschiedliche Weisen
erfolgen:
1) Einen Haken mit 3 Zugankern bereitstellen, deren Traglast für das Gewicht der Maschine (Auf dem CE-Schild angegeben) geeignet sind.
Motorhaube hochklappen bis sie bei voller Öffnung auf dem Lenker aufliegt. Ringschraube bis zum Anschlag in die dafür vorgesehene
Gewindebohrung im Trittbrett einschrauben. Dazu muss vorher die Motorabdeckung entfernt werden (Detail 7 Abb. 4). Die Zuganker an
den entsprechenden Hubhaken befestigen (alle drei), bezeichnet mit A/B/C auf der Abb. 1und mit Hilfe eines Gabelstaplers oder eines
Laufkrans (mit angemessener Traglast für das Gewicht der Maschine) die Maschine von der Palette hochheben und sie sehr langsamauf
den Boden abstellen.
dB
6

AKS 80|VDM 108
DIE MASCHINE DARF ERST DANN ANGEHOBEN WERDEN, WENN ALLE DREI HUBGURTEN AN DEN ENTSPRECHENDEN HUBHAKEN BEFESTIGT
SIND.
2) Die Rampen für die Palette positionieren und sie dann mit den dazugehörigen Schrauben befestigen, wie auf Abb. 2 gezeigt; die Holzblöcke
rund um die Räder entfernen und die Feststellbremse lösen Abb. 3, so drücken, dass sich der Blockierhebel löst. Nun kann die Maschine auf
die Rampe geschoben werden, dabei dürfen sich keine Personen vor der Maschine befinden,, und das Ganze muss auf einer weiten ebenen
Fläche erfolgen.
Nach dem Auspacken die Haken (Ringschrauben) entfernen und aufbewahren, und die seitlichen Bürsten rechts und links montieren, wie im
Absch itt "Austausch seitliche Bürste" i Kapitel 13 erläutert.
WICHTIG: Alle Verpackungsabfälle müssen nach dem Auspacken durch den Betre ber gemäß den geltenden Entsorgungsvorschr ften
entsorgt werden.
DIE SCHUTZVORRICHTUNGEN DÜRFEN KEINE BESCHÄDIGUNGEN AUFWEISEN UND MÜSSEN ORDNUNGSGEMÄSS
MONTIERT SEIN; BEI DEFEKTEN ODER FEHLENDEN TEILEN DIE MASCHINE NICHT IN BETRIEB NEHMEN UND SOFORT AN
DEN HÄNDLER ODER DEN HERSTELLER WENDEN.
KAPITEL 4 – ZULÄSSIGE UMGEBUNGSBEDINGUNGEN
Beiliegende Motor-Betriebsanleitung beachten, in jedem Fall gilt:
Mi imale Betriebstemperatur: - 20 °C ( - 4 °F )
Maximale Betriebstemperatur: + 38 °C ( + 100,4 °F )
WICHTIG: N cht benutzen und n cht geparkt lassen be Temperaturen über + 40 °C (+ 104 ° F ).
KAPITEL 5 – ZULÄSSIGE UND UNZULÄSSIGE BETRIEBSBEDINGUNGEN
ZULÄSSIGE BETRIEBSBEDINGUNGEN:
Die Kehrmaschinen der Serie AKS 80|VDM 108 sind bestimmt zur Reinigung von Bearbeitungsrückständen, Staub, Schmutz im Allgemeinen,
allen ebenen, harten, nicht übermäßig unzusammenhängenden Flächen wie: Beton, Asphalt, Steinzeug, Keramik, Holz, Blech, Marmor,
Bodenbelägen aus Gummi oder Kunststoff im Allgemeinen, genoppt oder glatt, synthetische oder kurzfaserige Teppichböden, in geschlossenen
Räumen oder im Freien.
UNZULÄSSIGE BETRIEBSBEDINGUNGEN:
Die Kehrmaschinen der Serie AKS 80|VDM 108 dürfen nicht verwendet werden, wenn die Neigung größer ist als 18% und sie ein
Standard-Steuergerät besitzen.
Sie dürfen nicht in mgebungen verwendet werden, in denen sich explosive oder entflammbare Stoffe befinden.
Sie dürfen nicht auf holprigen Flächen, Kiesflächen oder stark unzusammenhängenden Flächen verwendet werden.
Sie dürfen nicht zum Aufnehmen von Ölen, Giftstoffen und Chemikalien allgemein benutzt werden (wenn die Maschine in
Chemiewerken benutzt werden muss, ist beim Händler oder beim Hersteller eine Sondergenehmigung anzufordern).
Sie dürfen nicht auf öffentlichen Straßen fahren oder benutzt werden.
Sie dürfen nicht bei ungenügender Beleuchtung benutzt werden, da sie keine eigene Beleuchtungsanlage aufweisen.
Sie dürfen nicht abgeschleppt werden, weder auf privaten Geländen noch auf öffentlichen Straßen oder Plätzen.
Sie dürfen nicht zum Räumen von Schnee eingesetzt werden, noch zum Waschen oder Entfetten von Flächen allgemein, wenn diese
nass oder sehr feucht sind.
Sie dürfen nicht in Spinnereien oder zum Aufnehmen von fadenförmigen Abfällen eingesetzt werden, da die Art des aufzunehmenden
Materials mit der Rotation der Bürsten unverträglich ist.
Sie dürfen in keiner Weise als nterlage für Gegenstände oder als Plattform für Gegenstände oder Personen benutzt werden.
Niemals zulassen, dass sich nicht autorisierte Personen in den Aktionsradius der Maschine begeben.
Keinerlei Änderungen vornehmen, wenn diese nicht vom Hersteller genehmigt wurden.
7

AKS 80|VDM 108
KAPITEL 6 – TECHNISCHE DATEN UND SCHALLPEGEL
TECHNISCHE DATEN Ei h.
AKS 80|
VDM 1
08
Stromversorgu g // Diesel
Dieselmotor Yanmar
L70N
KW 4,9
(HP 6,5)
Breite mittlere Bürste mm 780
Breite 1 Seite bürste rechts mm 980
Breite 2 Seite bürste mm 1.260
Max. Fahrgeschwi digkeit m/s 2,08
Max. Geschwi digkeit rückwärts m/s 1,04
Maximale Rei igu gsleistu g (mit 2 Seite bürste ) qm/h 9.000
Max. Steigfähigkeit % 18
A triebsachse // Vorn
A trieb // Hydraulisch
Mi destabsta d zum We de zwische zwei Wä de cm 200
Filteroberfläche (1 Tasche filter) qm 5,5
Filteroberfläche (8 Patro e filter aus Polyester) qm 6,4
Behälter-Fassu gsvermöge l 108
Max. Höhe für hydraulische E tleeru g DSA mm 1.450
Max. Lä ge mit Behälter mm 1.560
Max. Breite mm 1.020
Höhe mm 1.300
Gewicht oh e Batterie kg 434/497 DSA
Schallleistu gspegel Lw dB (A) 92
KAPITEL 7 – BESCHREIBUNG DER MASCHINE
SCHUTZVORRICHTUNGEN:
Wie auf Abb. 4 dargestellt, kann man die Schutzvorrichtungen sehen, die unversehrt und gut montiert sein müssen. Die Maschine kann nicht
benutzt werden, wenn eine oder mehrere Schutzvorrichtungen fehlen oder beschädigt sind.
1) Schutzabdecku g Filterfach
2) Sitzschalter
3) Bli klicht
4) Motorhaube
5) Stoßschutzscheibe
6) Schutzabdecku g seitliche Bürste
7) Schutzabdecku g A triebsmotor
8) Seitliche Schutzabdecku g mittlere Bürste
9) Rechtes u d li kes Seite teil
SEITLICHE BÜRSTE:
Die Seitenbürste, Det. 1 i Abb. 5, leitet den Staub und Schmutz in die Maschine und dient ausschließlich zur Reinigung von Rändern, Ecken,
Profilen, nach deren Reinigung sie ausgeschaltet (angehoben) werden muss, um unnötige Staubaufwirbelung zu vermeiden und weil die
Reinigungswirkung der seitlichen Bürste geringer ist als die der mittleren Bürste.
8

AKS 80|VDM 108
MITTLERE BÜRSTE:
Die mittlere BürsteDet. 2 i Abb. 5 ist das Hauptreinigungselement der Maschine, mit dem Staub und Schmutz in den Sammelkasten geleitet
werden; sie kann in verschiedenen Härten und mit verschiedenen Borstenarten bestellt werden, je nach Material, das aufgenommen werden
soll, und je nach Art des Fußbodens; sie ist entsprechend der Abnutzung höhenverstellbar ( siehe Kapitel 13).
WICHTIG: Ke ne Schnüre, Fäden, Drähte, Umre fungsbänder, Stöcke usw. aufnehmen, d e länger als 25 cm s nd, da s e s ch um d e m ttlere
und se tl che Bürste w ckeln und d ese som t beschäd gen können.
FILTERSYSTEM:
Während des Betriebs sorgt das Filtersystem dafür, dass die Maschine keinen STaub in die mgebung aufwirbelt, was erreicht wird durch
einen Taschenfilter Det. 2 i Abb. 5/A (Sta dardversio ) oder durch 8 Patronenfilter (Optio al) Det. 3 i Abb. 5/A.
STAUBSCHUTZDICHTUNGEN:
Siehe Det. 3 i Abb. 5. Die Dichtungen umgeben die mittlere Bürste und sind für den einwandfreien Betrieb der Maschine sehr wichtig, denn
sie ermöglichen die Saugwirkung; daher ist es wichtig, ihren Zustand häufig zu überprüfen.
SAMMELKASTEN:
Der Sammelbehälter oder -kasten Det. 1 i Abb. 6 aus Blech dient zur Aufnahme des gesamten von der mittleren Bürste aufgenommenen
Materials und des Staubs aus den Filtern: In seinem Innern befinden sich 3 Kästen aus Kunststoff, die eine einfache Entleerung ermöglichen.
WICHTIG: Das Entleeren des Behälters darf nur be ausgeschaltetem Motor erfolgen. Dabe s nd Handschuhe und ggf. e ne Maske zum
Schutz der Atemwege vor dem Staub zu tragen (der be d esem Vorgang mmer vorhanden st).
MANUELLE BEDIENELEMENTE
KLAPPENHEBEPEDAL:
Die KlappenhebevorrichtungDet. 2 i Abb. 7, ermöglicht, durch Treten des Pedals, das Anheben der vorderen Dichtung Det. 3 i Abb. 5, so
dass größere Gegenstände aufgenommen werden können. Dies eignet sich also für Blätter, Zigarettenschachteln usw.
BREMSPEDAL:
Bei Betätigung dieses Pedals Det. 1 i Abb. 7wird die Maschine verlangsamt und angehalten (bis zum Loslassen des Pedals).
FESTSTELLBREMSE:
Soll die Maschine in gebremster Position (Parking) abgestellt werden, ist wie folgt vorzugehen: mit dem linken Fuß das Bremspedal ganz
durchtreten und den Fuß leicht wieder zurückziehen, um die Bremse zu blockieren. m die Feststellbremse zu lösen, einfach das Pedal Det. 1
i Abb. 8erneut treten.
PEDAL FÜR VORWÄRTS- UND RÜCKWÄRTSFAHRT:
Det. 3 i Abb. 7. Dieses Pedal dient zum Vorwärts- und Rückwärtsfahren der Maschine, nachdem sie eingeschaltet wurde. Das Pedal
stufenweise drücken, nie mit ruckartigen Bewegungen, damit man einen sanften Start und eine stufenweise Beschleunigung erhält. Im
Rückwärtsgang ist die Geschwindigkeit aus Sicherheitsgründen sehr viel niedriger. Im Leerlauf kann die Maschine nach vorn und nach hinten
geschoben werden.
EINSCHALTHEBEL SEITLICHE BÜRSTE:
Mit dem Einschalthebel, Det. 1 i Abb. 9, kann die Bürste vom Fahrerplatz aus abgesenkt werden; wir erinnern daran, dass die seitliche Bürste
nur zur Reinigung von Rändern, Profilen, Ecken benutzt werden darf. Zum Absenken und Betätigen der seitlichen Bürste, de Hebel ga z ach
u te drücke , Det. 1 i Abb. 9; um sie wieder auszuschalten, den Hebel wieder in die ursprüngliche Stellung zurück bringen.
____________________________________________________________________________________________________
SEITLICHE BÜRSTE WÄHREND SIE SICH DREHT NIEMALS MIT DEN HÄNDEN BERÜHREN UND KEIN FASERIGES MATERIAL
AUFNEHMEN.
_____________________________________________________________________________________________________
9

AKS 80|VDM 108
EINSCHALTHEBEL MITTLERE BÜRSTE
Dieser Hebel,Abb. 10, erlaubt das Heben und Senken der mittleren Bürste im Verhältnis zum Boden.
Auf Abb. 10 Pos. 1 sehen wir die Bürste unten, in Betriebsposition, in der Pos. 2 sehen wir die Bürste oben, in der Ruheposition. Die mittlere
Bürste dreht sich aber auf jeden Fall in beiden Positionen.
BELEGUNG BEDIENTAFEL AKS 80|VDM 108 - ABB. 11
1) FILTERRÜTTELTASTE
2) AKUSTIKWARNTON-TASTE
3) SCHALTER FÜR ARBEITSLICHT
4) ALTERNATOR WARNLEUCHTE MOTOR
5) BETRIEBSSTUNDENZÄHLER
6) ZÜNDSCHLÜSSEL
7) GASHEBL
FILTERRÜTTELTASTE:
Det. 1 Dient zum elektrischen Rütteln (Reinigen) der Saugfilter mittels eines elektrischen Rüttlers; sie muss mindestens 5/6 mal jeweils 4/5
Sekunden lang gedrückt werden, dies muss vor Beginn der Arbeit, vor dem Leeren des Sammelkastens und bei ausgeschaltetem Motor
erfolgen).
AKUSTIKWARNTON-TASTE:
Det. 2 Durch Drücken dieser Taste wird der Akustikwarnton (Hupe) betätigt.
SCHALTER FÜR ARBEITSLICHT:
Det. 3 Dient zum Einschalten der Arbeitslichter.
ALTERNATOR WARNLEUCHTE MOTOR:
Det. 4 Leuchten bei laufendem Motor wenn die Lichtmaschine lädt die Batterie.
BETRIEBSSTUNDENZÄHLER:
Det. 5 Auf diesem Instrument wird die Anzahl der mit der Maschine ausgeführten Betriebsstunden angezeigt.
ZÜNDSCHLÜSSEL:
Det. 6 Muss im hrzeigersinn gedreht werden. Auf der ersten Stufe werden die Dienstleistungen eingeschaltet: Blinken, Licht, Hupe,
elektrischer Filtervibrator und elektrischer Start; beim Weiterdrehen auf die nächste Stufe (im hrzeigersinn) wird der Motor eingeschaltet.
Siehe Start u d Stop (Kapitel 11).
GASHEBEL
Det. 7 Beim Betätigen werden die mdrehungen des Motors erhöht oder verringert.
KAPITEL 8 – BEDIENPLATZ UND NOT-ABSCHALTUNG
ARBEITSPLATZ:
Der Arbeitsplatz, der vom Bediener während des Gebrauchs der Maschine eingenommen werden muss, ist in Abb. 12 a gegebe .
WICHTIG: Aus S cherhe tsgründen w rd d e Masch ne automat sch abgeschaltet, wenn s ch der Bed ener vom Fahrerplatz erhebt.
NOT-ABSCHALTUNG
De Schlüssel im Gege uhrzeigersi drehe , Det. 6 i Abb. 11
KAPITEL 9 – SICHERHEITSREGELN
NICHT BESEITIGBBARE RESTRISIKEN
10

AKS 80|VDM 108
 DEFINITION: Nicht beseitigbare Restrisiken sind all die, die aus verschiedenen Gründen nicht ausgeräumt erden können, für die ir
jedoch im Einzelnen An eisungen geben, ie dennoch möglichst gefahrlos gearbeitet erden kann.


Verletzungsgefahr für Hände, Körper und Augen, wenn die Maschine ohne ordnungsgemäß montierte und unbeschädigte
Schutzvorrichtungen benutzt wird.


Verletzungsgefahr für die Hände, wenn die seitliche oder mittlere Bürste während der Rotation berührt werden. Die Bürsten dürfen
nur bei ausgeschaltetem Motor und nur mithilfe von Schutzhandschuhen berührt werden, um Stich- oder Schnittverletzungen an
scharfkantigen Splittern zu vermeiden, die sich gegebenenfalls in den Borsten befinden können.


Gefahr durch Einatmen von Schadstoffen, Abschürfungen an den Händen beim Entleeren des Behälters (Sammelkasten), ohne
Benutzung von Schutzhandschuhen und Maske zum Schutz der Atemwege.


Gefahr, die Kontrolle über die Maschine zu verlieren, wenn diese in größeren Neigungen benutzt wird als in Kapitel 5, bzw. des
Wegrollens beim Parken.


Explosions- oder Brandgefahr beim Tanken mit laufendem Motor oder mit abgeschaltetem, aber nicht ganz abgekühltem Motor.


Gefahr schwerer Verbrennungen bei allen Wartungsarbeiten mit laufendem Motor oder mit abgeschaltetem, aber nicht ganz
abgekühltem Motor.
KAPITEL 10 – KONTROLLEN VOR DEM STARTEN
1 - Lesen Sie aufmerksam das Handbuchs des Motors, das in der Anlage zum vorliegenden Handbuch mitgeliefert wird, jedenfalls:
2 - Das Ölniveau am Motor kontrollieren, falls es niedrig ist, Öl nachfüllen.
3 - Benzin tanken.
4 - WICHTIG: Der Be zi behälter muss dem Zweck e tspreche d u d sauber sei , ur so ist gewährleistet, dass der Be zi filter u d
der Vergaser immer sauber si d. Vo Ki der fer halte .
KAPITEL 11 – START UND STOPP
_____________________________________________________________________________________________________
VOR DEM FORTFAHREN MÜSSEN ALLE VORAUSGEHENDEN KAPITEL GELESEN WORDEN SEIN.
_____________________________________________________________________________________________________
WICHTIG: Um d e Masch ne zu starten, muss der Fahrer auf dem Fahrerplatz s tzen. Wenn der Fahrer n cht s tzt oder nach dem Starten
aufsteht, w rd d e Masch ne abgeschaltet.
START:


Den Gashebel (Det. 7) in die maximale Position (Hase) bringen.


Den Schlüssel im hrzeigersinn über die erste Stufe hinaus drehen, Det. 6.


Wenn der Motor läuft, den Startschlüssel loslassen, gleichzeitig die Motorenumdrehungen regulieren, indem man den Gashebel
betätigt. Es ist empfehlenswert, den Motor die ersten Minuten lang warm werden zu lassen, bevor man mit der Arbeit beginnt.


Wenn der Motor warm ist, senkt man die mittlere Bürste in Pos. 1, wie auf Abb. 10
VORWÄRTSFAHRT:


Mit dem rechten Fuss das Bewegungspedal in Richtung Vorwärtsgang treten, Det. 3 i Abb. 7, (siehe Pfeil auf dem Pedal). Das Pedal
stufenweise drücken, nie mit ruckartigen Bewegungen, damit man einen sanften Start und eine stufenweise Beschleunigung erhält.
RÜCKWÄRTSFAHRT:


Mit dem rechten Fuss das Bewegungspedal in Richtung Rückwärtsgang treten, Det. 3 i Abb. 7, (siehe Pfeil auf dem Pedal). Das Pedal
stufenweise drücken, nie mit ruckartigen Bewegungen, damit man einen sanften Start und eine stufenweise Beschleunigung erhält.
Die Geschwindikeit im Rückwärtsgang ist aus Sicherheitsgründen sehr viel geringer.
LEERLAUF:


Den Fuss vom Gaspedal nehmen.
11

AKS 80|VDM 108
STOPP:


Das Gaspedal loslassen Det. 3 i Abb. 7; Sie werden feststellen, dass die Maschine nach kurzer Zeit stillsteht, wenn man schnell
anhalten will, muss das Bremspedal getreten werden Det. 1 i Abb. 7.
KAPITEL 12 – ORDNUNGSGEMÄSSER GEBRAUCH UND TIPPS
WICHTIG: Vor Beg nn der Arbe t kontroll eren, ob s ch auf der zu re n genden Fläche Schnüre, Plast kfäden oder Metalldrähte, lange
Stofffetzen, Stöcke, Stromkabel usw. bef nden; d ese können gefährl ch se n und d e Staubschutzd chtungen und Bürsten beschäd gen. S e
müssen daher vor Beg nn der Arbe t m t der Masch ne bese t gt werden.


Schienen, Torführungen usw. dürfen nur mit äußerster Vorsicht und sehr langsam überquert werden, denn sie sind die größte
Schadensquelle für die Staubschutzdichtungen.


Vermeide , durch Pfütze zu fahre .


Falls große oder leichte Gegenstände aufgehoben werden müssen (Blätter, Zigarettenpakete, etc.) muss man die vordere Klappe
anheben, indem man mit dem linken Fuss auf das Pedal zum Anheben der Klappe drückt Det. 2 i Abb. 7.


Wenn die Fläche, die gereinigt werden soll, sehr schmutzig ist hinsichtlich Menge oder Beschaffenheit des aufzunehmenden
Materials oder Staubs, wird empfohlen, zuerst eine "Grobrei igu g" durchzuführen, ohne besonders auf das erzielte Ergebnis zu
achten, und dann mit sauberem Sammelkasten und gut gerüttelten Filtern einen zweiten Durchgang auszuführen; auf diese Weise
wird das gewünschte Ergebnis erreicht.


Wenn danach die Maschine systematisch und fachgerecht benutzt wird, wird eine "Grobrei igu g" nicht mehr nötig sein.


Die seitliche Bürste darf nur zur Reinigung von Rändern, Profilen, Ecken usw. benutzt werden und muss sofort danach angehoben
(ausgeschaltet) werden, um unnötige Staubaufwirbelung zu vermeiden und weil die Reinigungswirkung der seitlichen Bürste stets
geringer ist als die der mittleren Bürste allein.


m gute Ergebnisse zu erzielen, sollten der Behälter häufig geleert und die Filter mit den entsprechenden Rüttelinstrumenten sauber
gehalten werden.
KAPITEL 13 – ORDENTLICHE WARTUNG
__________________________________________________________________________________________
ALLE ARBEITEN MÜSSEN BEI AUSGESCHALTETER MASCHINE ERFOLGEN
__________________________________________________________________________________________
REINIGUNG TASCHEN-STAUBFILTER (Sta dardversio ):
Durch Druck auf die Taste Det. 1, Abb. 11 den Filter 5/6 mal 3/4 Sekunden lang schütteln, bevor man mit der Arbeit beginnt, und bevor man
den Sammelkasten leert.
Alle 60/100 Arbeitsstunden, oder bei Bedarf, den Staubfilter Det. C, abb. 13 kontrollieren, ihn aus seinem Sitz entnehmen, indem man den
Sammelkasten entfernt und den Anschluss Det. A, Abb. 13 abtrennt, die vier Schrauben an den Befestigungsbügeln Det. B, Abb. 13 entfernt.
Der Filter (immer zusammen mit dem Rüttelmotor) kann auf diese Weise aus der Maschine entfernt und mit Druckluft durch Blasen von innen
nach außen gereinigt werden. Beim Wiedereinsetzen darauf achten, dass er gut an der schwarzen Dichtung anliegt. Sicherstellen, dass der
Filter stets in optimalem Zustand ist, und bei Bedarf austauschen.
REINIGUNG PATRONEN-STAUBFILTER (Optio al):
Durch Druck auf die Taste Det. 1, Abb. 11 die Filter 5/6 mal 4/5 Sekunden lang schütteln, bevor man mit der Arbeit beginnt, und bevor man
den Sammelkasten leert.
Alle 50/70 Arbeitsstunden, oder bei Bedarf, die Staubfilter Det. 1 i Abb. 13/Akontrollieren, indem man sie aus ihrem Sitz entfernt, indem man
die KnöpfeDet. 2 i Abb. 13/Alöst und die Filterhaltebügel entferntDet. 3 i Abb. 13/A; die Filter zuerst leicht auf dem Fußboden ausklopfen,
dabei muss der gelochte Teil zum Fußboden zeigen, danach können Sie sie von innen mit einem Staubsauger aussaugen oder mit Druckluft von
außen nach innen ausblasen. Beim Wiedereinbau darauf achten, dass sich die schwarze runde Dichtung noch am Boden des Filters befindet.
Sicherstellen, dass die Filter stets in optimalem Zustand sind, und bei Bedarf austauschen.
STAUBSCHUTZDICHTUNGEN:
Alle 90/120 Arbeitsstunden den Zustand der Staubdichtungen Det. 1(beweglich) undDet. 2 u d 3(3 feststehende)Abb. 14 kontrollieren, die die
mittlere Bürste umgeben, bei Bedarf auswechseln.
WICHTIG: D e Se tenklappen, Det. 2 n Abb. 14 können n der Höhe regul ert werden, ndem man s e n den Langlöchern versch ebt. Sollten
s e ausgetauscht werden müssen, nach der Montage s cherstellen, dass s e etwa 2 mm vom Boden abgehoben s nd.
12

AKS 80|VDM 108
MITTLERE BÜRSTE:
Det. 2 i Abb. 5. Alle 60/90 Arbeitsstunden oder bei Bedarf prüfen, ob die mittlere Bürste in gutem Zustand ist, insbesondere, wenn
angenommen wird, dass versehentlich Schnüre, Fäden usw. aufgenommen wurden.
m besagte Materialien von der Bürste zu entfernen, wie folgt vorgehen:


 Entfernen Sie den Kasten Det. 1 i Abb. 6.


 Beugen Sie sich herunter und schauen Sie unter der Maschine auf die mittlere Bürste; legen Sie Handschuhe und Maske zum Schutz
der Atemwege an und entfernen Sie gegebenenfalls Schnüre oder Fäden, die sich um die mittlere Bürste gewickelt haben. Es können
auch die mitgelieferten 3 Anschlagpunkte (Ringschrauben) verwendet werden, um die Maschine anzuheben (siehe Abb. 1)und die
oben genannte Arbeit auszuführen, dabei darauf achten, sich nicht unter der Maschine aufzuhalten.
EINSTELLUNGEN
EINSTELLUNG MITTLERE BÜRSTE:
Wenn Sie feststellen, dass die Maschine nicht mehr einwandfrei reinigt oder Schmutz zurücklässt, ist wie folgt eine Einstellung zum Absenken
der Bürste durchzuführen:


 Den Hebel auf Abb. 10 so positionieren, dass die mittlere Bürste oben steht.


 Die Schraube der EinstellvorrichtungDet. 1 i Abb. 15 lösen.


 Die Einstellvorrichtung um 4/5mm bzw. das gewünschte Maß absenken.


 Einstellvorrichtung durch Festziehen der Schraube blockieren.


 Den Hebel auf Abb. 10 über der Einstellungsvorrichtung Det. 1 Abb. 15 positio iere .


 Man kann die mittlere Bürste so weit verstellen, bis die Einstellvorrichtung Det. 1 i Abb. 15 den Anschlag berührt; danach muss die
Bürste ersetzt werden.
WICHTIG: Um s cherzustellen, dass d e m ttlere Bürste r cht g e ngestellt st, muss hre "Spur" w e folgt gemessen werden:


 Nach Ausführung der Einstellungen die Maschine einschalten und, ohne sie vorwärts oder rückwärts zu verfahren, auf derselben
Stelle mindestens 10-15 sec. lang mit abgesenkter mittlerer Bürste stehen lassen.


 Motor abschalten, mittlere Bürste anheben und Maschine von Hand vorwärts bewegen, bis auf dem Fußboden die Spur sichtbar ist,
die die mittlere Bürste bei der Rotation zurückgelassen hat, wie in Abb. 16 gezeigt.
WICHTIG: D e Spur muss n der Bre te m ndestens 3 cm messen.
EINSTELLUNG SEITLICHE BÜRSTE:
Wenn Sie feststellen, dass die seitliche Bürste den Schmutz nicht mehr zur mittleren Bürste leiten kann, muss die Höhe wie folgt eingestellt
werden:
Seitliche Bürste anheben und die Inbusschraube aus einem der Einstelllöcher Det. 2 i Abb. 9 herausdrehen und in das darunterliegende Loch
einsetzen.
SAMMELKASTEN:
Alle 50/60 Arbeitsstunden oder bei Bedarf den Sammelkasten Det. 1 i Abb. 6 und die 3 Plastikbehälter mit warmem Wasser und eventuell
mit einem gewöhnlichen Reinigungsmittel waschen, um die eventuelle Bakterienbildung zu verhindern(dazu Gummiha dschuhe a ziehe ).
 ALLGEMEINE REGEL: Für einen ein andfreien Betrieb und eine lange Lebensdauer der Maschine sollten so ohl die äußere Karosserie
als auch das Innere der Maschine unter den Hauben durch Ausblasen mit Druckluft sauber gehalten erden (nur bei abgeschaltetem und
kaltem Motor durchführen).
AUSWECHSLUNGEN
AUSTAUSCH MITTLERE BÜRSTE:
(hierfür Handschuhe und Maske zum Schutz der Atemwege anlegen, Schlüssel für 10/17 mm bereit legen und Motor ausschalten).
1 Linkes Blech (aus Sicht des Fahrers) Det. 3 (li ks) Abb. 17abmontieren, indem es einfach angehoben und aus den
Bajonettverschlüssen gelöst wird.
2 - Die beiden Befestigungsschrauben des Halbarms Det. 2-4-5 Abb. 17herausdrehen;
13

AKS 80|VDM 108
3 - Die drei Schrauben, die die seitliche Schutzabdeckung Det. 5 Abb. 17umgeben.
4 - Mittlere Bürste Det. 6 Abb. 17abziehen und austauschen, dabei auf die Richtung der Bürsten achten, diese müssen wie in Abb.
17ausgerichtet sein.
6 - Zur Fertigstellung der Montage die Arbeitsschritte in umgekehrter Reihenfolge ausführen.
7 - Höheneinstellung der neuen Bürste vornehmen (siehe Abschnitt "Ei stellu g mittlere Bürste").
AUSTAUSCH SEITLICHE BÜRSTE:
Dies darf nur bei ausgeschaltetem Motor erfolgen.
1 - SchraubringDet. 1 i Abb. 18 lösen, der mittig unter der mittleren Bürste angeordnet ist, diese senkt sich dann automatisch.
2- Abgenutzte Bürste durch die neue ersetzen und den Schraubring fest anziehen.
BESONDERE WARTUNG DES VERBRENNUNGSMOTORS
_____________________________________________________________________________________________________
ZUM KONTROLLIEREN UND WECHSELN DES MOTORENÖLS MÜSSEN SCHUTZHANDSCHUHE GETRAGEN WERDEN, WENN
MÖGLICH AUS NITRIL INNEN BAUMWOLLE; DAS ALTÖL DARF NICHT WEGGEWORFEN WERDEN; DA ES SEHR
UMWELTSCHÄDLICH IST; DIE ENTSORGUNG DES ALTÖLS MUSS ENTSPRECHEND DER GELTENDEN GESETZGEBUNG
ERFOLGEN.
_____________________________________________________________________________________________________
 Lesen Sie aufmerksam das Handbuch des Motors, das beigelegt ist, und auf jeden Fall:
1 Das Ölniveau alle 20 Arbeitsstunden kontrollieren.
2 Erster Ölwechsel nach 10 Arbeitsstunden, die Ölwanne kann 0,6 Liter Öl enthalten; das für gemäßigte Klimaverhältnisse empfohlene
Öl ist das 10W-30 Mehrbereichsöl für Benzinmotoren, falls die Maschine in nicht gemäßigten Klimaverhältnissen eingesetzt wird, im
Handbuch des Motors nachschlagen, um die entsprechende Ölart zu finden. Zum Ölwechseln das entsprechende Ölablaßrohr
verwenden.
3 Folgende Ölwechsel alle 40/50 Arbeitsstunden.
4 Die Patrone des Luftfilters am Motor alle 25 Arbeitsstunden oder falls nötig früher reinigen, und sie bei Bedarf auswechseln (siehe
Handbuch des Motors).
KAPITEL 14 – AUSSERORDENTLICHE WARTUNG

_____________________________________________________________________________________________________
ZUR AUSSERORDENTLICHEN WARTUNG GEHÖREN ALLE ARBEITEN, DIE NICHT IN DIESER ANLEITUNG ERWÄHNT WURDEN;
DIESE DÜRFEN DAHER NUR DURCH KUNDENDIENST-FACHPERSONAL AUSGEFÜHRT, DAS FÜR DIESEN ZWECK ZUSTÄNDIG
IST (SIEHE DECKBLATT DER ANLEITUNG).
KAPITEL 15 – AUSSERBETRIEBSETZUNG


 Die Maschine eingeschaltet lassen und das gesamte noch im Tank vorhandene Benzin verbrauchen;


 Die Maschine reinigen (wenn der Motor ausgeschaltetet und kalt ist);


 Reinigen Sie die Staubfilter und den Kasten; wenn nötig den Kasten wie im Abschnitt "Sammelkaste " in Kapitel 13 auswaschen.
14

AKS 80|VDM 108
KAPITEL 16 – VERSCHROTTUNG UND ENTSORGUNG
_____________________________________________________________________________________________________
DIE VERSCHROTTUNG ODER ENTSORGUNG MUSS SEITENS DES KUNDEN UNTER VOLLER EINHALTUNG DER DAZU
GELTENDEN VORSCHRIFTEN ERFOLGEN, INDEM DIE MASCHINE GANZ ODER IN IHRE EINZELTEILE ZERLEGT AN FÜR SOLCHE
AUFGABEN ZUSTÄNDIGE FIRMEN ÜBERGEBEN WIRD.
_____________________________________________________________________________________________________
KAPITEL 17 – NOTSITUATIONEN
IN ALLEN NOTSIT ATIONEN, IN DENEN SIE SICH BEFINDEN KÖNNEN, WIE Z M BEISPIEL: ES W RDEN VERSEHENTLICH MIT DER LA FENDEN
MASCHINE A F DEM F SSBODEN LIEGENDE STROMKABEL ÜBERFAHREN, DIE SICH DANN M DIE MITTLERE ODER DIE SEITLICHEN BÜRSTEN
GEWICKELT HABEN, ODER ES IST EIN NGEWÖHNLICHES GERÄ SCH A S DEM INNERN DER MASCHINE ODER DES MOTORS Z HÖREN, ES
W RDEN GLÜHENDES MATERIAL ODER ENTFLAMMBARE FLÜSSIGKEITEN, CHEMIKALIEN IM ALLGEMEINEN, GIFTSTOFFE SW. A FGENOMMEN
MÜSSEN SIE:
1) Den Fahrantrieb ausschalten.
2) Das Bremspedal kräftig treten.
3) Den Motor mittels des Zündschlüssels am Armaturenbrett oder durch Aufstehen vom Fahrersitz abstellen, denn der
Sicherheitsmicroschalter unter dem Sitz schaltet die Maschine automatisch aus.
4) Bei Aufsammeln der vorab genannten Materialien, den Behälter herausziehen und reinigen; hierbei geeignete Arbeitshandschuhe
und eine Schutzmaske für die Atemwege tragen und auf jeden Fall die im Abschnitt „Kehrgutbehälter“ enthaltenen Anleitungen
beachten.
KAPITEL 18 – STÖRUNGEN – URSACHEN – ABHILFE
An den Kehrmaschinen der Serie AKS 80|VDM 108 können im Wesentlichen zwei Störungen auftreten, nämlich: Die Maschine wirbelt während
des Betriebs Staub auf oder lässt Schmutz auf dem Boden zurück; dafür kann es viele rsachen geben, aber bei umsichtigem Gebrauch und
sorgfältiger ordentlicher Wartung werden sie nicht auftreten; also:
STÖRUNGEN
URSACHEN
ABHIL
FE
Die Maschi e wirbelt Staub auf. Filter verstopft. Reinigen, mit den entsprechenden
Vorrichtungen "rütteln" und bei Bedarf
herausnehmen und gründlich reinigen.
Aus dem Motorraum tritt Staub aus Filter beschädigt. Austauschen.
Filter schlecht eingesetzt. Mit der entsprechenden Dichtung einbauen und
sicherstellen, dass er richtig eingesetzt und
gleichmäßig mit Kraft festgezogen ist.
Seitliche Dichtungen beschädigt. Einstellen oder austauschen.
Die Maschi e lässt Schmutz auf dem Bode
zurück.
Die mittlere Bürste ist nicht richtig eingestellt
oder abgenutzt.
Mittlere Bürste einstellen und die "Spur" prüfen.
Sie haben Fäden, Schnüre usw. aufgenommen. Diese entfernen.
Seitliche Dichtungen beschädigt. Austauschen.
Sammelkasten voll. Ausleeren.
Der Verbre u gsmotor startet icht oder er
eigt dazu, i de Kurve abzusterbe .
Kontrollieren, ob der elektrische Start und die
Drucktaste korrekt funktionieren.
Austauschen.
Das Niveau des Motorenöls kontrollieren, es
muss immer auf dem Maximum sein.
Öl nachfüllen.
Kontrollieren, ob Benzin vorhanden ist. Benzin tanken.
15

AKS 80|VDM 108
KAPITEL 19 – GARANTIE
Für diese Maschine wird 12 Monate lang ab Kaufdatum Garantie gegen Fabrikations- und Montagefehler geleistet.
Die Garantie umfasst ausschließlich den Austausch oder die Reparatur der Teile, die sich als fehlerhaft erwiesen haben. Alle darüber
hinausgehenden Forderungen werden abgelehnt.
Nicht eingeschlossen sind Schäden infolge normalen Verschleißes, von den Vorschriften in dieser Anleitung abweichenden Gebrauchs,
Schäden, die auf falsche Einstellungen, nicht ordnungsgemäß ausgeführte technische Eingriffe oder Vandalismus zurückzuführen sind.
ANLEITUNG HYDRAULISCHE ENTLEERUNG “DSA”
BELEGUNG BEDIENTAFEL AKS 80|VDM 108 DSA - ABB. 19
1) FILTERRÜTTELTASTE
2) AKUSTIKWARNTON-TASTE
3) SCHALTER FÜR ARBEITSLICHT
4) ALTERNATOR WARNLEUCHTE MOTOR
5) BETRIEBSSTUNDENZÄHLER
6) ZÜNDSCHLÜSSEL
7) GASHEBEL
8) SICHERHEITSTASTE HYDRAULISCHE ENTLEERUNG:
9) TASTE ZUM ÖFFNEN DER SAMMELKASTEN-KLAPPE
10) TASTE ZUM HEBEN DES SAMMELKASTENS
FILTERRÜTTELTASTE:
Det. 1 Dient zum elektrischen Rütteln (Reinigen) der Saugfilter mittels eines Rüttelmotors; sie muss mindestens 5/6 mal jeweils 4/5 Sekunden
lang gedrückt werden,dies muss vor Beginn der Arbeit, vor dem Leeren des Sammelkastens und bei ausgeschaltetem Motor erfolgen.
AKUSTIKWARNTON-TASTE:
Det. 2 Durch Drücken dieser Taste wird der Akustikwarnton (Hupe) betätigt.
SCHALTER FÜR ARBEITSLICHT:
Det. 3 Dient zum Einschalten der Arbeitslichter.
ALTERNATOR WARNLEUCHTE MOTOR
Det. 4 Leuchten bei laufendem Motor wenn die Lichtmaschine lädt die Batterie.
BETRIEBSSTUNDENZÄHLER:
Det. 5 Auf diesem Instrument wird die Anzahl der mit der Maschine ausgeführten Betriebsstunden angezeigt.
ZÜNDSCHLÜSSEL:
Det. 6 Muss im hrzeigersinn gedreht werden. Auf der ersten Stufe werden die Dienstleistungen eingeschaltet: Blinken, Licht, Hupe,
elektrischer Filtervibrator und elektrischer Start; beim Weiterdrehen auf die nächste Stufe (im hrzeigersinn) wird der Motor eingeschaltet.
Siehe Start u d Stop
GASHEBEL:
Det. 7 Beim Betätigen werden die mdrehungen des Motors erhöht oder verringert.
SICHERHEITSTASTE HYDRAULISCHE ENTLEERUNG:
Det. 8 Gleichzeitig aktiviert mit der Taste Det. 10 ermöglicht das Anheben und Senken des Sammelkastens.
Beim Betätigen dieser Taste ist man gezwungen, vom Fahrersitz aus mit beiden Händen einzugreifen, damit das Quetschrisiko während der
Entleerungs- und Schließvorgänge des Sammelkastens eliminiert wird.
TASTE ZUM ÖFFNEN DES SAMMELKASTENS:
Det. 9 Durch Drücken dieser Taste wird die Klappe des Sammelkastens geöffnet und bleibt bis zu ihrem Loslassen geöffnet, danach schließt sie
sich automatisch.
TASTE ZUM HEBEN DES SAMMELKASTENS:
16

AKS 80|VDM 108
Det. 10 Gleichzeitig aktiviert mit der Taste Det. 8, der Sammelkasten bewegt sich nach oben oder nach unten
ANLEITUNG HYDRAULISCHE ENTLEERUNG DSA”
Abb. A: Ausgangsposition.
Abb. B: Die Taste (1) gleichzeitig mit der Bestätigungstaste (2) drücken. Der Behälter hebt sich (3). Bis zum Erreichen der
gewünschten Höhe ort ahren.
Abb. C: Durch Drücken der Taste (1) ö net sich die Klappe (2) des Behälters.
Abb. D: Wird die Taste losgelassen, schließt sich die Klappe (1) des Behälters automatisch.
Abb. E: Wird die Taste (1) gleichzeitig mit der Bestätigungstaste (2) gedrückt, senkt sich der Behälter. Bis zum vollständigen
Absenken ort ahren.
SICHERHEIT DRAWER RAISED
__________________________________________________________________________________________
Sie müssen die Sicherheitsgebrauch jedes Mal wenn Sie müssen arbeiten an der maschine mit schublade
raised.
__________________________________________________________________________________________
1) In position abgeschlossenen Schublade, die Sicherheitseinrichtungen an der Maschine befestigt. Part. 1 Fig. 20/A.
2) Wenn Sie müssen Operationen an der Maschine durchführen mit Schublade raised, die Schublade muss auf die
MAXIMALE Höhe angehoben werden.
3) Wird die Schublade die maximale Höhe angehoben, Trennen Sie sowohl den Sicherheitseinrichtungen Part. 1 Fig. 20/B
und befestigen Sie sie auf ihren jeweiligen Zylindern Part. 1 Fig. 20/B.
4) Am ende der Operation, trennen Sie die Sicherheitseinrichtungen von Zylindern, befestigen Sie sie zurück zum maschine
und senken Sie die Abfallschublade.
17

AKS 80|VDM 108
CHAPTER 1 – GENERAL STANDARDS
READ THIS INSTRUCTIONS MANUAL CAREFULLY BEFORE USING THE MACHINE.
columbus WILL NOT BE HELD LIABLE FOR DAMAGE TO PROPERTY AND/OR PEOPLE DERIVING FROM FAILURE TO
OBSERVE THE STANDARDS LISTED IN THIS MANUAL OR BY IRREGULAR AND/OR IMPROPER USE OF THE
MACHINE.
ALL OF THE INSTRUMENTS REQUIRED FOR PERSONAL PROTECTION (GLOVES, MASKS, GLASSES, WHITE LENSES,
KEYS AND TOOLS) MUST BE SUPPLIED BY THE USER.
TO FIND A TOPIC, CONSULT THE TABLE OF CONTENTS
FOR FURTHER REFERENCE ALWAYS KEEP THIS MANUAL ON HAND (IF MISPLACED, PROMPTLY REQUEST A COPY
FROM YOUR RE-SELLER).
WE RESERVE THE RIGHT TO MAKE CHANGES OR IMPROVEMENTS TO MACHINES OF OUR PRODUCTION, WITHOUT
THE BEING REQUIRED TO UPDATE PREVIOUSLY-SOLD MACHINES.

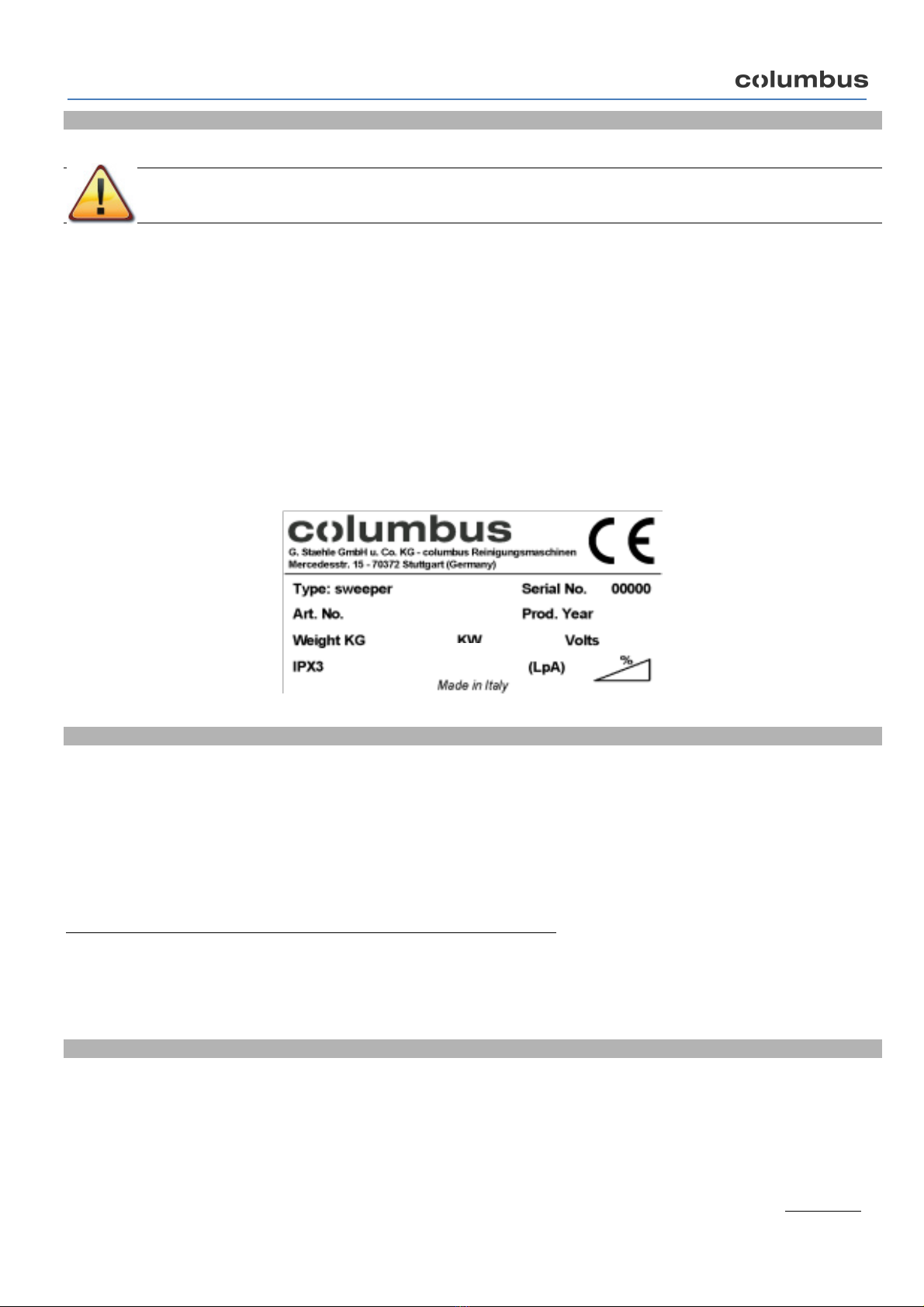

ALL SWEEPERS COMPLY WITH EC STANDARDS AND ARE LABELLED:
CHAPTER 2 - PURPOSES / INTENTIONS
columbus is pleased to make you the new owner o a columbus series sweeper.
By observing the instructions provided below, we are certain you will be able to ully appreciate the operating
possibilities o ered by columbus.
This instructions manual is supplied to instruct and de ine the purposes and intentions that the machine was
designed or and its sa e use, as clearly as possible.
You will also ind a list o all o those minor operations required to keep columbus in good running order and sa e.
Procedures that can easily be carried out by anyone.
Always seek the assistance of specialised staff for unscheduled maintenance.
You will ind in ormation on hazards and residual risks, i.e. all o those risks that cannot be eliminated, plus
adequate in ormation on allowed and orbidden uses; instructions on how to commission columbus, technical
instructions and allowed per ormance; instructions on how to operate columbus and its maintenance; instructions
on how to decommission the machine, and dismantle or demolish it.
18

AKS 80|VDM 108
CHAPTER 3 - PREPARATION (UNPACKING)
Once the external packaging has been removed, take the machine o o its pallet; this operation can be carried
out in two ways:
1) Use a three-pronged hook with a suitable capacity or the weight o the machine (provided on the CE plate).
Li t the motor hood until it is resting on the steering wheel, all the way open. Screw the eye-bolt all the way
into the threaded hole on the plat orm by irst o all taking the casing o o the motor (Part. 7 Fig. 4).
Hook all o the prongs onto the li ting hooks (all three) marked as A/B/C in Fig. 1 and using a orkli t or
bridge crane (with a suitable capacity or the machine), li t it o o the pallet and very slowly place it on the
ground.
THE MACHINE CAN ONLY BE LIFTED WHEN ALL THREE STRAPS ARE HOOKED ONTO THE RESPECTIVE
LIFTING HOOKS.
2) Retrieve the relative ramps or the pallet and put them in position, screwing them on with the supplied
screws, as shown in Fig. 2; remove the pieces o wood that surround the wheels and disengage the parking
brake Fig. 3, pressing it to release the brake lever. It is now possible to push the machine onto the slide
(this must be carried out when no one is stationed in ront o the machine and on a spacious lat sur ace)
At the end o the unpacking operation, take o and store the hooks (eye bolts), and install the right and le t side
brooms, as shown in paragraph "side broom replacement" in chapter 13.
IMPORTANT: All waste material fr m the unpacking perati ns must be disp sed f by the user, in
acc rdance with the specific standards f r disp sal currently in f rce.
MAKE SURE THAT THE GUARDS ARE PERFECTLY INTACT AND SECURELY INSTALLED;
IN CASE OF FAULTS OR MISSING PARTS DO NOT PROCEED WITH COMMISSIONING
AND PROMPTLY ASK FOR SPARE PARTS FROM YOUR DEALER OR THE PARENT
COMPANY.
CHAPTER 4 - ALLOWED AMBIENT CONDITIONS
Consult the attached motor instructions booklet, and nevertheless:
Minimum operating temperature: - 20 °C ( - 4 °F )
Maximum operating temperature: + 38 °C ( + 100.4 °F )
IMPORTANT: D n t use and d n t leave at temperatures ab ve + 40 ° C (+ 104 ° F ).
CHAPTER 5 - ALLOWED AND FORBIDDEN OPERATING CONDITIONS
ALLOWED OPERATING CONDITIONS
columbus sweepers are designed to clean processing residues, dust, debris in general, all lat, hard sur aces that
are not overly rough such as: cement, tarmac, stoneware, ceramic, wood, sheet metal, marble, rubber mats or
made with plastic materials in general, coarse or smooth, synthetic or lat ibre carpeting, in closed or outdoor
settings.
19

AKS 80|VDM 108
FORBIDDEN OPERATING CONDITIONS
columbus sweepers with a standard control unit cannot be used on gradients greater than 18%.
They cannot be used in settings where there are explosive or lammable materials.
They cannot be used on dirt, gravel or very rough roads.
They cannot be used to collect oils, poisons and chemical materials in general, (i the machine is required
or use in chemical companies it will require a speci ic clearance issued by the dealer or the parent
company).
They cannot be used on urban and non-urban roads, they cannot transit on any public roads.
They cannot be used in acilities with poor lighting, as they are not equipped with head lights.
They cannot be towed in any way, not in private acilities, nor in public roads or locations.
They cannot be used to remove snow, or used to wash or de-grease wet or very damp sur aces in general.
They cannot operate where there are wires or wire-shaped elements, as the nature o the material to be
collected is incompatible with the rotating movement o the brooms.
They cannot be used in any way as a stand or objects or to be used as a raised plat orm or objects or
people.
Never allow people near the range o action o the machine.
Do not make any changes o any kind unless authorised by the manu acturer.
CHAPTER 6 - TECHNICAL CHARACTERISTICS AND NOISE LEVELS
TECHNICAL FEATURES U.M. AKS 80 VDM 108
Power supply // Diesel
Diesel E gi e Yanmar
L70N
KW 4,92
(HP 6,7)
Width of ce tral broom mm 780
Width of ce tral broom + 1 right side broom mm 980
Width of ce tral broom + 2 side brooms mm 1,260
Max speed i forward drive m/s 2.08
Max speed i reverse m/s 1.04
Maximum clea i g capacity (with 2 side brooms)
sqm/h 9,000
Maximum acceptable gradie t % 18
Tractio // Front
Drive // Hydraulic
Mi imum dista ce to cha ge directio betwee
two walls
cm 200
Filteri g surface ( r.1 bag filter) sqm 5.5
Filteri g surface ( r.8 polyester cartridge filters) sqm 6.4
Co tai er capacity L 108
Maximum height of hydraulic discharge mm 1,450
Maximum le gth with co tai er mm 1,560
Maximum width mm 1,020
Height mm 1,300
Weight without batteries Kg 434/497 DSA
Sou d power level Lw Db (A) 92
20
