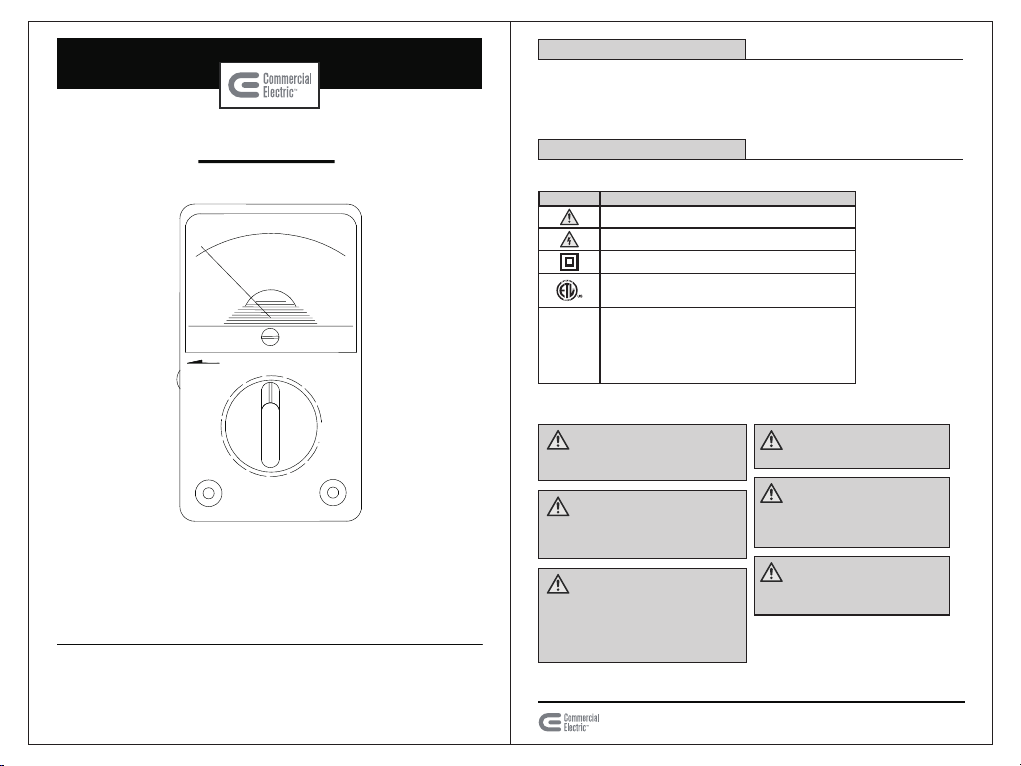

Commercial Electric M1015B User manual

Item # 119 833
Model # M1015B
USE AND CARE GUIDE
We appreciate the trust and confidence you have placed in Commercial Electricthrough
the purchase of this analogue multimeter. We strive to continually create quality products
designed to enhance your home. Visit us online to see our full line of products available
for your home improvement needs. Thank you for choosingCommercial Electric!
ANALOGUE MULTIMETER
Table of Contents............................... 2
Safety Information 2...............................
Warranty .............................................3
Pre-Operation 4......................................
Operation 5..........................................
Maintenance 9.....................................
Care and Cleaning 11..........................
SAFETY SYMBOLS
Table of Contents
Safety Information
2
PRECAUTIONS
CAUTION: Set the range selection
switch to the desired function
prior to connecting test probes to
the Unit Under Test (UUT).
CAUTION: Only use the
multimeter within the
specified measurement ranges.
CAUTION: Before you use the
multimeter, verify that it
functions correctly (for
example, with a known voltage
source).
Symbol Definition
This product is insulated at double insulation.
CAT ll
Symbol Definition
Measurement category II, intended for
measurements performed on circuits directly
connected to the low voltage installation.
Examples are measurements on household
appliances, portable tools, and similar equipment.
This product conforms to ULSTD.61010-1.
Indicates important safety information.
Dangerous voltage may be present.
CAUTION: Prior to switching to a
new function or measurement
range, always disconnect the
measurement leads from the Unit
Under Test (UUT).
CAUTION: Only use the
multimeterin dry and clean
environments. Dirt and humidity
causes lower insulation
resistances and can lead to
electric shock in cases of higher
voltage.
CAUTION: Only use fuses of the
same type and characteristics.
Short-circuiting the fuse
holders is prohibited.
THANK YOU
Questions, problems, missing parts? Before returning to the store,
call Home Depot Customer Service
1-877-527-0313
HOMEDEPOT.COM

A Test leads
Measurement range switch
B
C
D
E
Resistance-zero adjustment
Analogue display
Input negative socket
Part Description
Input positive socket
F
G
H
Mechanical zero adjustment
1.5V IEC LR6 AA battery
(included in multimeter)
2
1
1
1
1
Quantity
1
1
1
PACKAGE CONTENTS
OPERATOR SAFETY
Safety Information(Continued)
4
HOMEDEPOT.COM
Please contact 1-877-527-0313 for further assistance.
3
Pre-Operation
The instrument has left our factory in safe and perfect condition. In order to maintain
this condition, the user must pay attention to the safety references contained in
this manual.
WARNING: This manual contains
information and warnings necessary
for safe operation and maintenance
of the instrument. It is recommended
that you read and understand this
instruction manual thoroughly prior
to using the instrument. Failure to
understand these instructions and to
comply with the warnings and
instructions contained herein can
result in serious injury or damage.
WARNING: In order to avoid electrical
shock, remove the test leads before
you open the battery cover.
WARNING: In order to avoid electrical
shock, proper safety measures must
be respected when working with
voltages exceeding 120V (60V) DC or
50V (25V) RMS AC. These voltages
represent the threshold contact
voltages in accordance with DIN YDE
(German Standard).
CAUTION: Only use the instrument in
circuits fused with a maximum
of 16A.
Warranty
WARRANTY: 12 months
For one year from the date of purchase, this product is warranted against any
defects in material or workmanship. This warranty is void if this product is ever
used while providing commercial services or if rented to another person.
Contact the Customer Service Team at 1-877-527-0313 or visit www.HOMEDEPOT.com.
CAUTION: Prior to taking any
measurement, ensure that the
test leads and test instrument are
in perfect condition. These
measuring instruments may only
be used within the specified
ranges. The instrument may only
be opened for fuse or battery
replacement by authorized
persons. Prior to opening the
instrument, ensure that the meter
is switched off and disconnected
from any circuits. Never measure
a current in circuits with AC/DC
voltage present.
NOTE: In order to ensure correct
functioning and a long life span,
avoid leaving this product in
direct sunlight as this causes
overheating.

Maintenance (Continued)
10
CHECKING THE BATTERY
6
Operation (Continued)
HOMEDEPOT.COM
Please contact 1-877-527-0313 for further assistance.
9
Set the measurement range switch (B)
to one of the BAT positions.
Connect the test leads (A) to the battery
with the red test lead to the positive end
and the black test lead to the negative end.
Read the GOOD BAD (green and red)
scale on the analogue display (D).
Maintenance
When using this instrument in compliance with this instruction manual, no special
maintenance is required. Adjustments and repairs can only be carried out by
authorized staff.
CALIBRATION INTERVAL
To ensure accuracy and reliability of measurement results, it is recommended
that you calibrate this instrument periodically.
TEST LEAD REPLACEMENT
When you replace the test leads, only use test leads with the following specifications:
300V CAT II 500 mA, or better.
REPLACING THE BATTERY
Short the two test leads (A) together
and adjust the resistance-zero
adjustment (C) to set the pointer to
the"0'" at the right end of the
resistance scale. If this does not work,
replace the battery with a new one as
follows:
Remove the multimeter from all circuits.
Loosen the screw located on the
back of the multimeter and open the
battery cover.
Replace the battery with a new
1.5V lEC LR6 AA battery.
Close the battery cover and dispose of
the old battery in a proper manner.
REPLACING THE FUSE
If the fuse has tripped due to current range
overload, replace the fuse according to this
procedure. Only use fuses with specified
current and voltage values, switch-off
characteristics, and capacities. Replace
the old fuse with a 500mA/250V, Fast Acting fuse.
Remove the multimeter from all circuits.
Loosen the screw located on the back of
the multimeter and open the meter
rear cover.
Remove the defective fuse.
Insert a new fuse and ensure that it is
positioned correctly.
WARNING: Using auxiliary fuses
and short-circuiting the fuse
holders is prohibited and can lead
to instrument destruction and
serious personal injury.

Care and Cleaning
HOMEDEPOT.COM
Please contact 1-877-527-0313 for further assistance.
11
If the instrument becomes dirty,
clean it with a damp cloth. Never use
acid detergents or dissolvents.
Questions, problems, missing parts? Before returning to the store,
call Home Depot Customer Service
1-877-527-0313
HOMEDEPOT.COM
Retain this manual for future use.

GRACIAS
Item # 119 833
Modelo # M1015B
GUIA DE USO Y CUIDADO
¿Preguntas, problemas, piezas faltantes? Antes de regresarlo a
la tienda, llame a Servicio al Cliente de Home Depot
1-877-527-0313
HOMEDEPOT.COM
Nosotros le agradecemos la confianza y seguridad depositada en Commercial Electric
a través de la compra de este multímetro analógico. Nos esforzamos por crear continuamente
productos de calidad diseñados para realzar su hogar. Visítenos en línea para ver nuestra
línea completa de productos disponibles para sus necesidades de mejorar su hogar.
¡Gracias por elegir a Commercial Electric!
MULTIMETRO ANALOGICO
Tabla de Contenidos.................... 2
Información de Seguridad.............2
Garantía......................................3
Pre-Funcionamiento.....................4
Funcionamiento....................... 5
Mantenimiento.........................9
Cuidado y Limpieza..................11
SIMBOLOS DE SEGURIDAD
Tabla de Contenidos
Información de Seguridad
2
PRECAUCIONES
PRECAUCION: Ajuste el interruptor
de selección de rango en la
función deseada antes de
conectar las puntas de prueba a
la unidad bajo prueba (UBP).
PRECAUCION: Solo utilice el
multímetro dentro de los rangos
de medición especificados.
Symbol Definition
Este producto está aislado con doble aislamiento.
CAT ll
Símbolo Definición
La categoría de medición II, está destinada a las
mediciones realizadas en circuitos directamente
conectados a la instalación de baja tensión.
Algunos ejemplos son mediciones en
electrodomésticos, herramientas portátiles y
equipos similares.
Este producto cumple con UL STD.61010-1.
Indica importante información de seguridad.
Un voltaje peligroso podría estar presente.
PRECAUCION: Antes de cambiar a
una nueva función o rango de
medición, siempre desconecte las
puntas de medición de la Unidad
Bajo Prueba (UBP).
PRECAUCION: Utilice el multímetro
únicamente en ambientes secos y
limpios. El polvo y humedad
provoca una resistencia de
aislamiento menor y pueden
conducir a una descarga eléctrica
en casos de mayor voltaje.
PRECAUCION: Antes de que
usted use el multímetro,
compruebe que funciona
correctamente (por ejemplo,
con una fuente de voltaje
conocida).
PRECAUCION: Solo utilice
fusibles del mismo tipo y
características. Está prohibido
producir un cortocircuito en los
portafusiles.

A Puntas de prueba
Interruptor de rango de medición
B
C
D
E
Ajuste de resistencia a cero
Pantalla Analógica
Conector de entrada negativo
Parte Descripción
Conector de entrada positivo
F
G
H
Ajuste mecánico del cero
1 batería de 1.5V IEC LR6
(incluida en el multímetro)
2
1
1
1
1
Cantidad
1
1
1
CONTENIDO DEL EMPAQUE
SEGURIDAD DEL OPERADOR
Información de Seguridad(Continuación)
4
Pre-Funcionamiento
El instrumento ha salido de nuestra fábrica en perfectas condiciones. Para mantener
esta condición, el usuario debe prestar atención a las referencias de seguridad
contenidas en este manual.
ADVERTENCIA: Este manual contiene
información y advertencias
necesarias para la operación segura
y el mantenimiento del instrumento.
Se recomienda que lea y entienda
este manual de instrucciones antes
de utilizar el instrumento. Si no
entiende estas instrucciones y si no
puede cumplir con las advertencias
e instrucciones contenidas en este
documento puede sufrir lesiones o
daños graves.
ADVERTENCIA: Para evitar descargas
eléctricas, remueva los plomos de
prueba antes de abrir la tapa de la
batería.
ADVERTENCIA: Para evitar descargas
eléctricas, las medidas de seguridad
adecuadas deben respetarse cuando
se trabaje con voltajes superiores a
120V (60V) CC o 50V (25V) RMS CA.
Estos voltajes representan el umbral
de voltajes de encendido, de acuerdo
con DIN YDE (Estándar Alemán).
Garantía
GARANTÍA: 12 meses
Durante un año a partir de la fecha de compra, este producto está garantizado
contra cualquier defecto de materiales o mano de obra. Esta garantía quedará
anulada si este producto se utiliza para proporcionar servicios comerciales o es
alquilado a otra persona.Contacte al Equipo de Servicio al Cliente
al 1-877-527-0313 o visite www.HOMEDEPOT.com.
PRECAUCION: Antes de tomar
cualquier medida, asegúrese de que
los plomos de prueba y el
instrumento de prueba se
encuentren en perfectas condiciones.
Estos instrumentos de medición solo
pueden utilizarse dentro de los
rangos especificados. El instrumento
solo puede ser abierto por personas
autorizadas para reemplazar sus
fusibles o batería. Antes de abrir el
instrumento, asegúrese de que el
medidor esté apagado y
desconectado de cualquier circuito.
Nunca mida una corriente en
circuitos con voltaje de CA / CC
presente.
PRECAUCION: Solamente utilice el
instrumento en circuitos con fusibles
con un máximo de 16A.
NOTA: Con el fin de asegurar su
correcto funcionamiento y una larga
vida útil, evite dejar este producto
expuesto directamente a la luz solar,
ya que esto provoca un
sobrecalentamiento.
HOMEDEPOT.COM
Por favor, póngase en contacto con el 1-877-527-0313 para obtener más ayuda.
3

Mantenimiento (Continuación)
10
PROBANDO UNA BATERÍA
6

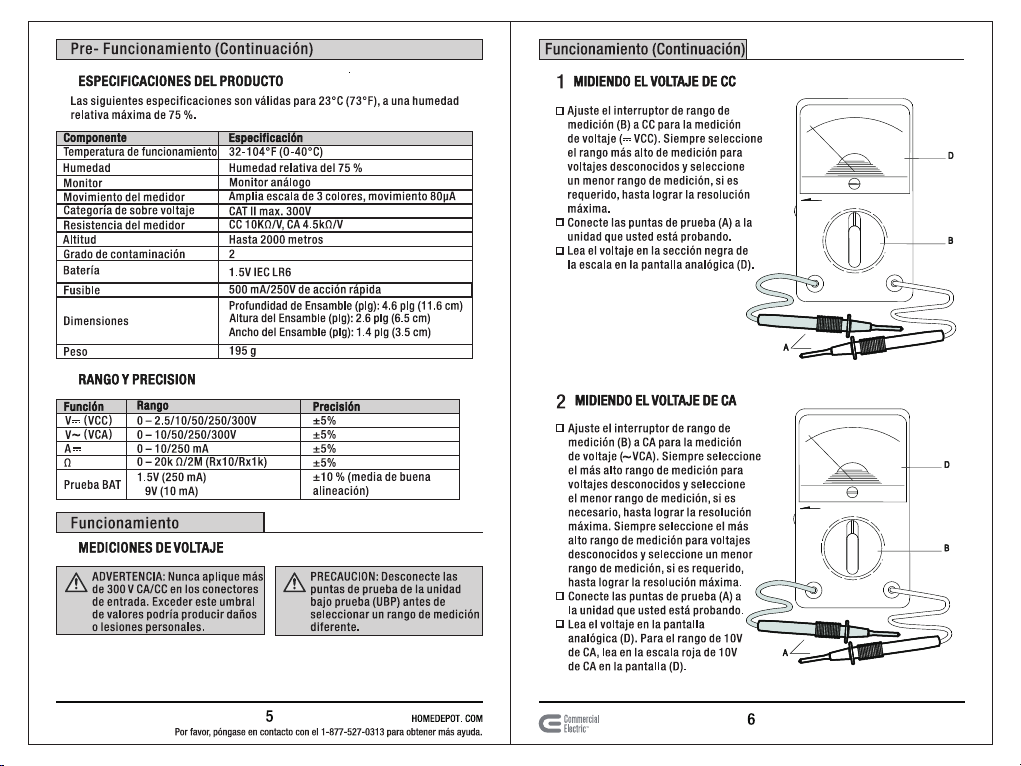

Funcionamiento (Continuación)
Ajuste el interruptor de rango de
medición (B) a una de las
posiciones BAT.
Conecte las puntas de prueba (A) a la
batería con la punta de prueba roja en
el extremo positivo y la punta de
prueba negra en el extremo negativo.
Lea la escala BUENA / MALA
(verde y roja) en la pantalla analógica (D).
Mantenimiento
Cuando esté utilizando este instrumento en conformidad con el presente manual
de instrucciones, no se requerirá de ningún mantenimiento especial. Cualquier
ajuste y reparación solo podrá realizarse por personal autorizado.
INTERVALO DE CALIBRACION
Para asegurar la exactitud y confiabilidad de los resultados de la medición, se
recomienda calibrar periódicamente este instrumento.
REEMPLAZO DE LAS PUNTAS DE PRUEBA
Cuando usted reemplace las puntas de prueba, solo use puntas con las siguientes
especificaciones:
300V CAT II 500 mA, o mejor.
REEMPLAZANDO LA BATERIA
Junte las dos puntas de prueba (A) y ajuste
la resistencia a cero (C) para establecer el
puntero a "0'" en el extremo derecho de la
escala de resistencia. Si esto no funciona,
reemplace la batería por una nueva, como
sigue:
Remueva el multímetro de todos los
circuitos.
Afloje el tornillo situado en la parte
posterior del multímetro y abra la tapa
de la batería.
Reemplace la batería por una nueva
batería de 1.5V lEC LR6.
Cierre la tapa de la batería y deseche
la batería vieja de una manera apropiada.
REEMPLAZANDO EL FUSIBLE
Si el fusible ha saltado debido a una
sobrecarga del rango de corriente,
reemplace el fusible de acuerdo con este
procedimiento. Utilice solo fusibles con
los valores especificados de corriente y
voltaje, características de apagado y
capacidades. Reemplace el fusible antiguo
con un fusible de 500mA/250V, de acción rápida.
Remueva el multímetro de todos los circuitos.
Afloje el tornillo situado en la parte
posterior del multímetro y abra la tapa
posterior del medidor.
Retire el fusible defectuoso.
Inserte un fusible nuevo y asegúrese
de que esté colocado correctamente.
ADVERTENCIA: Utilizar fusibles
auxiliares y hacer un cortocircuito
en los portafusibles está prohibido
y puede conducir a la destrucción
de instrumento y lesiones
personales.
HOMEDEPOT.COM
Por favor, póngase en contacto con el 1-877-527-0313 para obtener más ayuda.
9

Cuidado y Limpieza
HOMEDEPOT.COM
Por favor, póngase en contacto con el 1-877-527-0313 para obtener más ayuda.
11
Si el instrumento se ensucia, límpielo
con un paño húmedo. Nunca use
detergentes ácidos o disolventes.
¿Preguntas, problemas, piezas faltantes? Antes de regresarlo a
la tienda, llame a Servicio al Cliente de Home Depot
1-877-527-0313
HOMEDEPOT.COM
Conserve este manual para referencia futura.
