Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po
celou dobu jeho používání.
Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby,
které budou s výrobkem manipulovat, byly seznámeny s tímto návodem. Nedodržíte-li pokyny výrobce, nemůže být
případná oprava uznána jako záruční.
POZOR!
Nepřibližujte se a nedívejte se přímo do plamenů zapálených hořáků!!!
OBSAH
Technické parametry . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Důležitá upozornění...............................2
Popis výrobku ....................................4
Návod k obsluze ..................................4
Tipy k úspoře energie..............................5
Výměna trysek ...................................6
Čištění a údržba ..................................7
Instalace spotřebiče ..............................7
Řešení potíží.....................................11
Servis ...........................................12
Ochrana životního prostředí ......................12
PODĚKOVÁNÍ
Technické parametry
Napětí 230 V ~ 50 Hz
Jmenovitý proud 1,8 mA
Typ zemního plynu G20, 20 mbar
Typ propan-butanu (po výměně trysek) G30/G31, 28-30 mbar
Typ a rozměr plynové přípojky G 1/2“
Malý hořák Tepelný výkon 1,0 kW
Označení trysek 75 (G20), 53 (G30/31)
Spotřeba plynu 0,096 m3/h (G20), 73 g/h (G30/31)
Středně velký hořák Tepelný výkon 1, 5 kW
Označení trysek 92 (G20), 63 (G30/31)
Spotřeba plynu 0,144 m3/h (G20), 110 g/h (G30/31)
Velký hořák Tepelný výkon 3,3 kW
Označení trysek 138 (G20), 92 (G30/31)
Spotřeba plynu 0,315 m3/h (G20), 183 g/h (G30/31)
Max. celkový tepelný výkon 7,3 kW
Vnější rozměry (š x h x v) 590 x 510 x 120 mm
Rozměry pro instalaci (š x h x v) 550 x 470 x 48 mm
Hmotnost 13,5 kg

CZ
2PDV 7160
DŮLEŽITÁ UPOZORNĚNÍ:
Při dodání spotřebiče
• Ihnedpododánízkontrolujteobalaspotřebič,zdanevzniklyškodypřipřepravě.
• Pokudjespotřebičpoškozen,nezprovozňujteho.Conejdřívesespojtesdodavatelem.
• Předprvnímpoužitímodstraňtezespotřebičevšechnyobalyamarketingovémateriály.
• Obalovýmateriálřádnězlikvidujte.
Při instalaci
• Spotřebičjeurčenýkzabudovánídovýřezuvpracovnídescekuchyňskéhonábytku.
• Těsnícípryžnalepenánaokrajvarnédeskyzabraňujezatékáníkapalinpodvarnoudesku.
• Přiinstalaciapřipojeníseřiďtemontážnímnávodem.
• Přiinstalacimusíbýtspotřebičodpojenodelektrickésítěahlavníuzávěrplynumusíbýtuzavřený.
• Předprvnímuvedenímspotřebičedoprovozusepřesvědčte,zdajevašedomácíelektroinstalaceuzemněna
a zda odpovídá všem platným bezpečnostním předpisům.
• Ověřte,zdapřipojovanénapětíapřívodplynuodpovídáhodnotámnatypovémštítkuspotřebiče.Používejte
pouze přívod elektrického napětí s uzemněním.
• Po instalaci musí být volně přístupná elektrická zástrčka nebo jistič spotřebiče a příslušný uzávěr přívodu
plynu.
• Vášspotřebičmusíinstalovatapřipojovattechnikspříslušnýmoprávněním.
• Vpřípadě,žespotřebičnebudesprávněpřipojennebobudeuvedendoprovozubezodbornéinstalace,můžese
vyskytnout nebezpečí těžkých zranění nebo usmrcení osob.
• Výrobce nepřebírá záruku za škody, které vzniknou neodborným používáním spotřebiče nebo nesprávným
elektrickým připojením.
V běžném provozu
• Nepoužívejtespotřebičjinak,nežjepopsánovtomtonávodu.
• Spotřebičužívejtejenvdomácnostiapouzekohřevuakpřípravěpokrmů.
• Nedotýkejtesehorkýchpovrchůběhempoužitínebokrátcepopoužitíspotřebiče.
• Během použití spotřebiče zajistěte dostatečné větrání místnosti, protože při hoření plynu dochází ke
spalování kyslíku v místnosti a vzniku škodlivých spalin! Zajistěte výměnu vzduchu minimálně 2 m3/
hod. na každý kW použitého tepelného výkonu.
• Nesahejtenaspotřebičvlhkýmanebomokrýmarukama.
• Pokud se pod spotřebičem nachází zásuvka, nesmíte v ní uchovávat žádné hořlavé předměty nebo spreje.
Nebezpečí požáru!
• Nedotýkejtesehorkýchpovrchůběhempoužitínebokrátcepopoužitíspotřebiče.
• Nesahejtenaspotřebičvlhkýmanebomokrýmarukama.
• Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečnou duševní
způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné
seznámené osoby.
• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí (nebo vypněte
příslušný jistič) a uzavřete přívod plynu ke spotřebiči.
• Pokudjepřívodníkabelspotřebičevybavenzástrčkou,přivypojováníspotřebičezezásuvkyelektrickéhonapětí
nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího
upozornění.

CZ
3PDV 7160
• Neponořujtepřívodníkabelnebozástrčkudovodyanidojinékapaliny.
• Pravidelněkontrolujtespotřebič,přívodníkabelipřívodníplynovouhadicizdůvodupoškození.Nezapínejte
poškozený spotřebič.
• Není-lispotřebičvprovozu,dbejtenato,abybylyvšechnyjehoovládacíprvkyvevypnutépoloze.
• Nepoužívejtenádobí,kterémápoškozenoupovrchovouúpravu,jeopotřebované,případněmájinédefekty.
Jsou-li v domácnosti děti
• Nedovoltedětemanesvéprávnýmosobámsespotřebičemmanipulovat,používejtehomimojejichdosahu.
• Dbejtezvýšenéopatrnosti,pokudjespotřebičpoužívánvblízkostidětí.
• Nedovolte,abybylspotřebičpoužívánjakohračka.
• Nepoužívejtejinépříslušenství,nežjedoporučenovýrobcem.
Při vaření
• Varnénádobymusístátnamřížkáchhořáků,nesmístátpřímonahořácích!
• Varnénádobystavtenadstředhořáků,jinakbyhrozilonebezpečípřevrhnutí.
• Vprůběhu vařeníse mohoupokrmyjako polévky,omáčkynebonápojezahřátavelmirychlepřetéci.Proto
doporučujeme vařit tyto druhy pokrmů opatrně, zvolit pro ně správné nastavení a míchat je v průběhu celé
doby vaření.
• Udržujte spotřebič čistý. Zbytky jídla by se mohly při provozu vznítit a způsobit požár!
• Přehřátýolejnebotuksemůžerychlevznítit.Nebezpečípožáru!
• Tukneboolejnikdynezahřívejtebezdozoru!
• Kdybydošlokevzníceníoleje,nikdyjejnehastevodou.Nádobuihnedpřikryjtepokličkounebotalířem.Spotřebič
vypněte a nádobu na něm nechte vychladnout.
Horké mřížky hořáků
• Nedotýkejtesehorkýchmřížekhořáků.Nebezpečípopálení!
• Poskončenívařeníjsoumřížkyhořákůještěhorké.Kespotřebičinepouštějteděti.Nebezpečípopálení!
• Neodkládejtenaspotřebičhořlavépředměty.Nebezpečípožáru!
• Přívodníkabelyjinýchelektrospotřebičůsenesmějídotýkathorkýchmřížekhořáků.Mohousepoškoditizolace
kabelů i spotřebič.
Dna hrnců a pánví
• Nepoužívejtevarné nádobí s prohnutým dnem (Obr. 1) nebo s menším průměremdna,nežjedoporučeno.
Snižovala by se účinnost vaření.
POZOR!
Při použití nádob menších než doporučených by plamen hořel i po stranách nádoby a hrozilo by nebezpečí
roztavení plastových držadel!
• Varnénádobynazapnutémhořákumusíobsahovattekutinunebojídlo.Prázdnénádobísemůžezahřátvelmi
rychle a dna nádob se mohou poškodit. Pokud se tak stane, nedotýkejte se nádob a vypněte příslušný hořák.
Obr. 1

CZ
4PDV 7160
Horké varné nádoby
• Nestavtehorkéhrncenebopánvenaovládacípanelaninarámnebookrajspotřebiče.Mohlobydojítkjeho
poškození.
Sůl, cukr a písek
• Sůl,cukrazrnapísku(např.odčištěnízeleniny)mohoupovrchspotřebičepoškrábat.Nepoužívejtespotřebič
jako pracovní plochu nebo odkládací prostor!
Tvrdé a ostré předměty
• Pokudnaněkteroučástspotřebičespadnoutvrdéneboostrépředměty,můžesepoškodit.Neumisťujtetakové
předměty nad spotřebič.
Fólie a plasty
• Hliníkovéfólieaplastovénádobysenahorkémpovrchutaví.
NÁVOD K OBSLUZE
Před prvním použitím
Než uvedete nový spotřebič do provozu, měli byste jej otřít vlhkým hadříkem.
Sestavte pečlivě všechny hořáky (Obr. 2) tak, aby správně dosedly všechny díly a plamen byl pak rovnoměrný (Obr. 3).
A. Skleněná základová deska
B. Malý hořák (pro nádoby ø80 – 160 mm, tep. výkon 0,35 – 1 kW)
C. Středně velký hořák (pro nádoby ø120 – 220 mm, tep. výkon 0,55 – 1,5 kW)
D. Velký WOK hořák (pro nádoby ø240 – 260 mm, tep. výkon 1,6 – 3,3 kW)
E. Ovládaní jednotlivých hořáků
F. Litinové mřížky hořáků
POPIS VÝROBKU
EF
F
F
A
BD
CC
F

CZ
5PDV 7160
Zapálení hořáku
1. Stiskněte a otočte ovladač příslušného hořáku do polohy . Otevře se na maximum přívod plynu.
2. Podržte stisknutý ovladač příslušného hořáku v poloze , piezoelektrický zapalovač vygeneruje jiskru a zapálí
proudící plyn. Po zapálení plamene držte ovladač stisknutý ještě asi 15 vteřin, aby se ohřála bezpečnostní
pojistka (termoelektrický článek). Pak stisknutí uvolněte.
Pozn.: Nikdy nedržte ovladač hořáku stisknutý déle než 15 vteřin. Pokud se plamen nezapálí do 15-ti vteřin,
uvolněte ovladač hořáku, otočte ho do polohy (vypnuto), vyčkejte 1 minutu a pak pokus o zapálení
zopakujete.
3. Pokud plamen hoří, otáčením ovladače příslušného hořáku doleva nastavte požadovaný tepelný výkon.
Symbol značí minimální tepelný výkon hořáku.
Zhasnutí hořáku
a) Ruční
Otočením ovladače příslušného hořáku do polohy (vypnuto) uzavřete přívod plynu a plamen hořáku zhasne.
b) Automatické (bezpečnostní)
Pokud dojde ke zhasnutí plamenu hořáku např. průvanem nebo překypělým pokrmem, termoelektrický článek
automaticky uzavře přívod plynu, aby se zabránilo jeho nekontrolovanému úniku.
Tipy k úspoře energie
• Rovnédnonádob
Používejte hrnce a pánve se silnými, rovnými dny. Nerovná dna prodlužují dobu vaření.
• Správnávelikostnádoby
Na každý hořák používejte správnou velikost varné nádoby podle doporučeného rozsahu.
Pozn.: Nezapomínejte na to, že výrobci uvádějí často horní průměr varných nádob, který je zpravidla větší než
je průměr dna nádoby.
• Přiměřenávelikostnádoby
Na malé množství pokrmu používejte malý hrnec. Velký a jen zčásti naplněný hrnec vyžaduje hodně energie.
• Zakrytípokličkou
Hrnce i pánve zakrývejte vždy vhodnou pokličkou. Při vaření bez pokličky spotřebujete mnohem více energie.
Obr. 3
Krythořáku
Rozdělovač plamene
Termoel. článek
Piezoel. zapalovač
Obr. 2

CZ
6PDV 7160
• Vařenísmalýmmnožstvímvody
Vařte pokrmy s malým množstvím vody. Ušetříte tak energii. Při vaření zeleniny zůstanou uchovány vitamíny
a minerální látky.
• Přepnutínanižšívýkonovýstupeň
 Přepínejtevčasnanižšívýkonovýstupeň.
Bezpečnostní pojistka proti úniku plynu při zhasnutí plamene hořáku
Jedná se termoelektrický článek, umístěný v blízkosti hořáku, který na základě vyzařování tepla hlídá plamen
a v případě náhodného zhasnutí uzavře přívod plynu ke konkrétnímu hořáku.
Výměna trysek
Pokud chcete spotřebič používat na kapalný propan-butan nebo propan, je nutno před zahájením provozu provést
výměnu trysek (v závislosti na modelu spotřebiče jsou náhradní trysky přiloženy nebo je lze dokoupit).
Trysky na kapalný plyn propan-butan nebo propan pro CZ a SK region jsou přiloženy v balení spotřebiče.
Pro PL region lze trysky na kapalný plyn propan-butan nebo propan dokoupit u autorizovaného
prodejce.
Výměnu trysek a seřízení minimálního plamene smí provádět pouze autorizovaný servis!
Postup:
1. Sejměte mřížky hořáků.
2. Sejměte rozdělovače plamene a jejich kryty.
3.Vyšroubujteasejměteplynovétryskypomocítrubkovéhoklíčeč.7anahraďtejenovýmipodletypuplynu.
4. Opačným postupem sestavte hořáky.
Seřízení minimálního plamene
Seřízení minimálního plamene je v některých případech potřeba při výměně trysek.
1. Zapalte příslušný hořák.
2.Tahemvzhůrusejměteovládacíknoflík.
3. Šroubovákem nastavte požadovanou velikost plamene. V závislost na modelu spotřebiče se seřizovací šroub

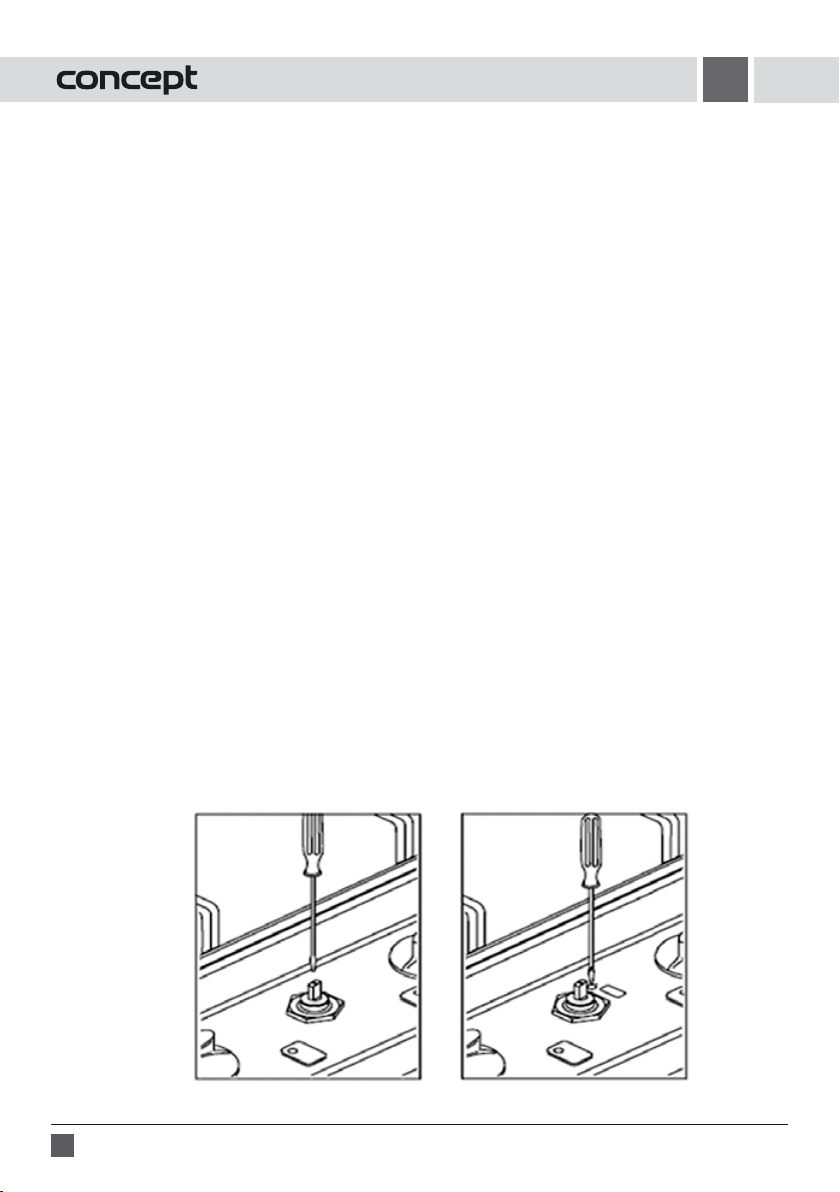

nachází v hřídeli ovládacího ventilu nebo vedle ní (Obr. 4a, 4b). Výška minimálního plamene by měla být 3 -
4 mm. Při použití propan-butanu šroub úplně zašroubujte.
Obr. 4a Obr. 4b

CZ
7PDV 7160
ČIŠTĚNÍ A ÚDRŽBA
Jemné čištění a ošetřování provádějte až po zchladnutí spotřebiče.
V žádném případě nepoužívejte k čištění spotřebiče vysokotlaké nebo parní čističe!
Ošetřování
Plynovou varnou desku ošetřujte ochranným a ošetřovacím prostředkem určeným na nerezový povrch. Pokryje
povrch ochrannou vrstvou odpuzující nečistoty a usnadní její čištění.
Čištění spotřebiče
Spotřebič čistěte po každém vaření. Zbytky jídel na spotřebiči by se mohly při dalším vaření připéci nebo vznítit!
Vlažnou varnou desku vyčistěte teplou vodou s přídavkem saponátu a papírovou utěrkou. Potom varnou desku
otřete vlhkým hadříkem a suchým měkkým hadříkem ji vytřete dosucha.
Nevhodné čisticí prostředky
V žádném případě nepoužívejte:
Drsné houbičky, abrazivní prostředky nebo agresivní čisticí prostředky, jako sprej na čištění pečicí trouby
aodstraňovačskvrn.
Ovládací panel
Dbejte na to, aby ovládací panel byl vždy čistý a suchý.
Zbytkypokrmůapřekypělépokrmynegativněovlivňujíjehofunkci.
Hořák
Vnikne-li do hořáku voda nebo překypělý pokrm z nádoby, nechte hořák vychladnout. Pak sejměte mřížku hořáku,
rozdělovač plamene i jeho kryt (Obr. 2) a dobře všechny části vyčistěte. Můžete je namočit do teplé vody s přídavkem
saponátu a vyčistit jemným kartáčkem. Před sestavením je řádně vytřete do sucha nebo nechte oschnout.
INSTALACE SPOTŘEBIČE
• Odpovědnostzainstalacispotřebičemákupující,nevýrobce.Nazávadyzpůsobenénesprávnouinstalacíse
nevztahuje záruka.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku
nesprávné instalace.
• Spotřebičmusíbýtinstalovánjenvevětranýchmístnostech!PožadovanýrozměrventilacejenaObr.5.
• Umístěníspotřebičedovhodnéhonábytkuzajistíjehosprávnoufunkci.
• Spotřebičseinstalujedotypizovanéhokuchyňskéhonábytku,kterýjeurčenprovestavnéspotřebiče,nebodo
vhodně upraveného nábytku (rozměry uvedeny níže).
• Kuchyňskýnábytekmusíbýtvyrobenzmateriáludostatečnětepelněodolného.Materiályapoužitálepidlamusí
odolávat oteplení spotřebiče odpovídající normě ČSN EN 60335-2-6. Materiály a lepidla, které neodpovídají
uvedenénormě,semohouzdeformovatneboodlepit.
• Zadnístěnazaspotřebičemmusíbýtztepelněodolnéhomateriálu(min.120°C).
• Spotřebičnesmíbýtinstalovánvtěsnéblízkostikuchyňskéskříňkyzhořlavéhomateriálu,kterápřesahujenad
povrch pracovní desky.

CZ
8PDV 7160
Připojení přívodu plynu
• Připojeníspotřebičemusíprovádětjenkvalifikovanýodborník!
• PlynováinstalacemusíbýtprovedenavsouladusČSN386441aČSN386460.
• Předmontážíplynovéhospotřebičemusímítuživatelodplynárnypovoleníkpřipojeníplynovéhospotřebičena
plynovou přípojku.
• Vpřípaděpoužitípropan-butanunebopropanuvlahvíchjenutnorespektovatustanoveníČSN386460.
• Ověřte,zdapřipojovanýrozvodplynuodpovídáhodnotámnatypovémštítkuspotřebiče.
• PlynovýrozvodbymělbýtzakončenýkoncovkousmaticíGJ1/2“(A).Použijtepodložku(B)akolénko(C)pro
snadnější napojení na pevnou kovovou přívodní trubku nebo hadici (Obr. 6).
Obr. 6
Obr. 5

CZ
9PDV 7160
• Pokudjepodplynovouvarnoudeskouumístěnatrouba,umístětepřívodnítrubkunebohadicivzadnímrohu
skříňkytak,abynepřicházeladokontaktuspovrchemtrouby.
• Výrobceneneseodpovědnostzapoškozeníosobnebověcívdůsledkuchybějícínebošpatnéinstalace.
• Přívod plynu musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče, a aby nebyl
deformovánanadměrněohýbán.
Připojení do elektrické sítě
• Připojení spotřebiče musí provádět jen kvalifikovaný odborník!
• Ověřte,zdapřipojovanénapětía proudové jištění odpovídá výkonovým hodnotám na typovém štítku spotřebiče.
Používejte pouze rozvody elektrického napětí s ochranným kolíkem.
• Pokudspotřebičnenívybavenpřívodnímkabelemsezástrčkou,musíbýtdorozvodupředspotřebičemzabudován
spínačnebojističproodpojeníspotřebičeodelektrickésítě,uněhožjevzdálenostrozpojenýchkontaktůvšechpólů
min. 3mm.
• Zástrčkapřívodníhokabelunebopříslušnýjističspotřebičemusíbýtvolněpřístupnéipojejíinstalaci.
• Nepoužívejte rozbočovací zástrčky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpečí požáru
z přehřátí.
• Elektrickábezpečnostspotřebičemůžebýtgarantovánapouzetehdy,pokudjeochrannásvorkaspotřebičespojena
s ochranným vodičem elektrické rozvodné sítě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného
spojení.
• Přívodníkabelmusíbýtumístěntak,abysenedostaldokontaktushorkýmičástmi!
• Pokudspotřebič je spotřebičpřipojován do svorkovnice příp.dorozvodnékrabice elektrické instalace, dodržujte
barevné značení nebo popis jednotlivých vodičů.
• Poupevněníkoncůvodičůpodhlavyšroubůesvorkovnicizajistětepřívodníkabelprotivytržení.
Při instalaci spotřebiče dodržujte následující postup:
1.Předprvnímpoužitímodstraňtezespotřebičevšechnyobalyamarketingovémateriály.
2.Spotřebič instalujte do výřezu v pracovní desce min. tloušťky 28 – 40mm, povrchově kryté tepelně odolným
materiálem.Plochyvzniklépovýřezuotvorudoporučujemezakrýtvhodnýmlakem(např.silikonovým)příp.Alfólií,
které sníží pronikání vlhkosti do pracovní desky.
3. Pracovní deska musí být instalována ve vodorovné poloze a musí být na straně u zdi utěsněna proti zatékání kapalin.
Přepážku pod spotřebičem nebude nutno použít, pokud bude pod ní trvale umístěna vestavná pečící trouba. Pod
spotřebičem nelze instalovat bez zvláštního opatření pečící trouby, u kterých mohou spaliny z pečící trouby proudit
směrem nahoru pod plynovou varnou desku.

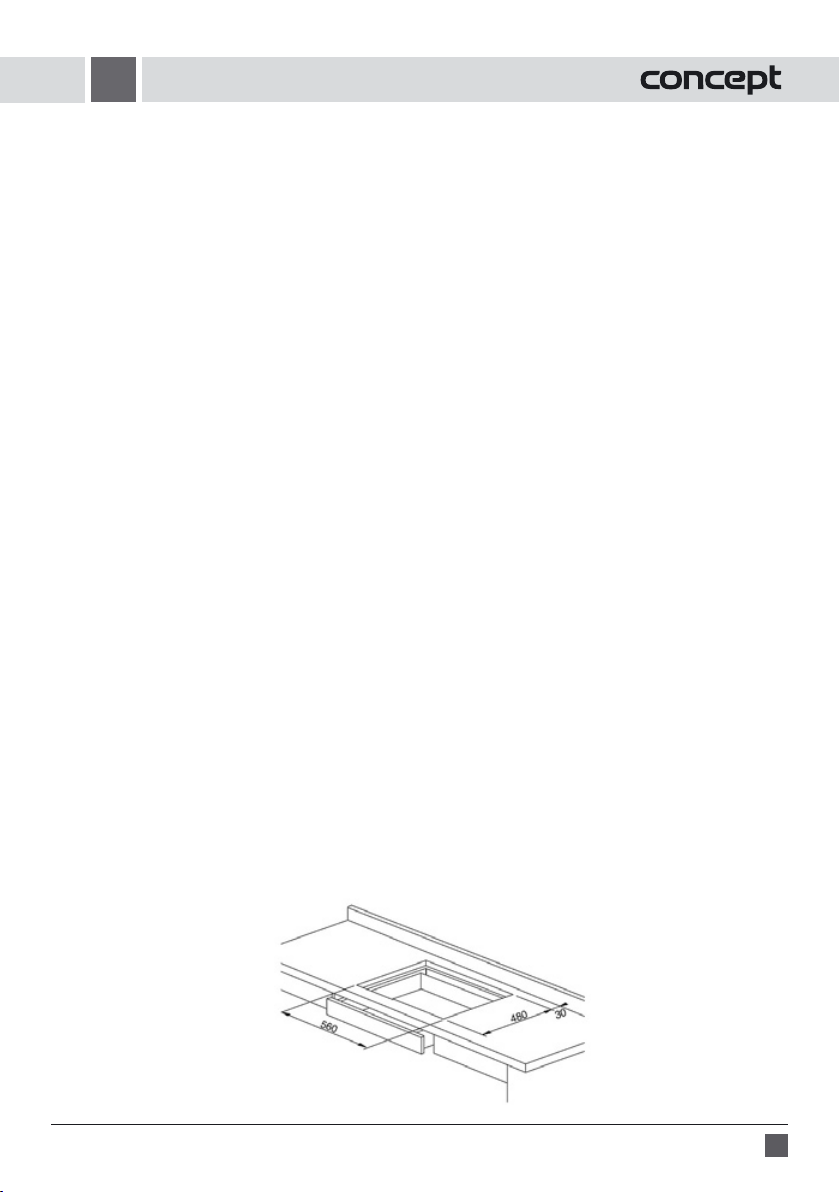

4. Rozměry požadovaného otvoru v pracovní desce jsou na Obr. 7. Po stranách spotřebiče nechte min. 100mm odstup
od okolních předmětů a skříněk, od nehořlavých materiálů a zdí ponechte min. 50mm (Obr. 8a, 8b). Vzadu mezi
spotřebičem a zdí ponechte volných min. 55mm.
Obr. 7

10 PDV 7160
CZ
5. Nad spotřebičem doporučujeme instalovat odsavač par, nad něj lze umístit horní skříňku. Minimální výška
odsavačeparnadspotřebičemje700mm.Samostatnouskříňkubezodsavačeparnedoporučujemenadspotřebič
instalovat.
6. Způsob upevnění spotřebiče v pracovní desce je na Obr. 9. Pozice„X“ označuje těsnění proti vniknutí vody.

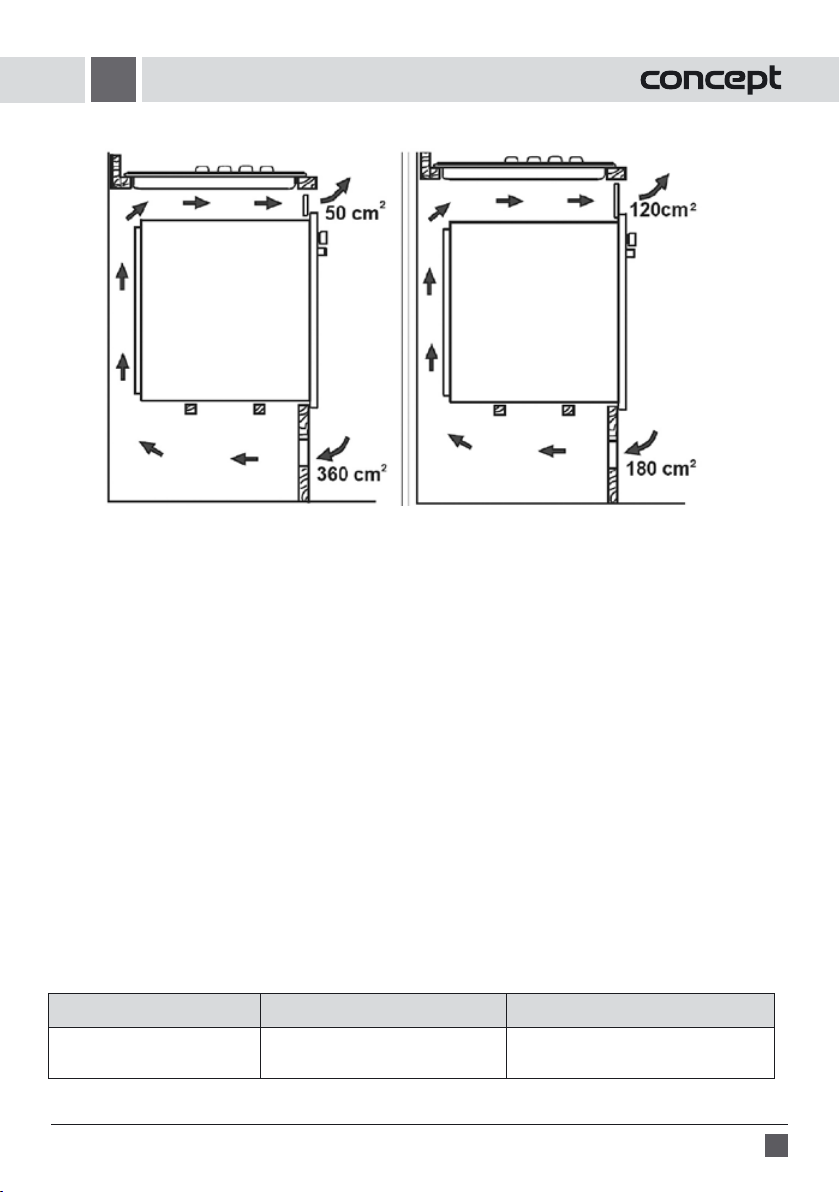

7. Pokud pod spotřebičem není instalovaná trouba, musí být mezera minimálně 20mm (Obr. 8a). Pokud pod ním
je instalovaná trouba, z důvodu účinné cirkulace vzduchu musí být spotřebič umístěn podle rozměrů na Obr. 10a
nebo 10b.
Obr. 8a
Obr. 9
Obr. 8b

11PDV 7160
CZ
8. Před instalací spotřebiče do výřezu v pracovní desce nalepte po obvodu jeho spodní části těsnění proti zatékání
kapalin (přiloženo podle typu).
9. Sejměte
10. Spotřebičnasuňtenakrajpracovnídeskyaprostrčtepřívodníkabelskrzpracovnídeskuskříňkytak,abybylapo
instalaci přístupná jeho zástrčka nebo svorkovnice.
11. Opatrnězasuňtespotřebičnazvolenémísto.Dbejte,abynedošlokeskřípnutípřívodníhokabelu.
12. Připojte přívodní trubku nebo plynovou hadici ke spotřebiči (viz odstavec Připojení přívodu plynu).
13. Upevněte spotřebič ke skřínce zašroubováním 4 příchytek zespodu pracovní desky.
14. Připojte přívodní kabel do zásuvky elektrického napětí nebo do svorkovnice (podle typu spotřebiče, viz odstavec
Připojení do elektrické sítě).
Demontáž
Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:
1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).
2. Uzavřete přívod plynu ke spotřebiči.
3. Uvolněteupevňovacíšrouby.
4. Vysuňtespotřebičapřitomopatrněodpojtepřívodplynuavytáhněteneboodpojtepřívodníelektrickýkabel.
Obr. 10a Obr. 10b
ŘEŠENÍ POTÍŽÍ
Problém Příčina Řešení
Nefungujepiezoelektrické
zapalování žádného hořáku.
Špatně zapojený přívodní kabel nebo
el. přívod není napájený.
Zkontrolujte, zda je přívodní kabel správně
zapojený a zda je el. přívod napájený.

12 PDV 7160
CZ
Problém Příčina Řešení
Hořák jde zapálit, ale hned
zhasne.
Nedrželi jste dostatečně dlouho
stisknutý ovladač příslušného hořáku,
aby se ohřál termoelektrický článek,
a tím se deaktivovala bezpečnostní
pojistka.
Kdyžhořákchytne,držteovladačhořáku
ještě po několik vteřin stisknutý (max. 15
vteřin).
Nefungujepiezoelektrické
zapalování u některého hořáku
Částečky jídla nebo mycího
prostředku jsou usazeny v blízkosti
piezoelektrického zapalovače.
Důkladně hořák a okolí piezoelektrického
zapalovače vyčistěte.
Hořák je zanesený. Rozeberte a vyčistěte hořák.
Hořák je mokrý. Vysušte pečlivě hořák i okolí
piezoelektrického zapalovače.
Špatně sestavený hořák. Překontrolujte správnost sestavení hořáku.
Nerovnoměrný plamen hořáku. Výstupy plynu na hořáku jsou zanesené. Překontrolujte správnost sestavení hořáku.
Netěsnost připojení spotřebiče. Vyčistěte výstupy plynu na hořáku.
V místnosti je cítit plyn.
Selhalafunkceněkterého
termoelektrického článku.
Překontrolujte těsnost, příp. si nechte
udělat revizi připojení spotřebiče.
Selhalafunkceněkterého
termoelektrického článku.
Nechte spotřebič opravit autorizovaným
servisem.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
• Preferujterecyklaciobalovýchmateriálůastarýchspotřebičů.
• Krabiceodspotřebičemůžebýtdánadosběrutříděnéhoodpadu.
• Plastovésáčkyzpolyetylénu(PE)odevzdejtedosběrumateriálukrecyklaci.
Recyklace spotřebiče na konci jeho životnosti:
Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt
ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace
tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které
byjinakbylyzpůsobenynevhodnoulikvidacítohotovýrobku.Podrobnější informaceo recyklacitohoto
výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde
jste výrobek zakoupili.
SERVIS
Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést odborný
servis.
POZOR!
Uvědomte si, prosím, že návštěvu servisního technika musíte v případě chybného ovládání spotřebiče nebo v případě
některé zde uvedené závady i v průběhu záruční doby uhradit.

13PDV 7160
SK
POZOR!
Nepribližujtesaanepozerajtesapriamodoplameňovzapálenýchhorákov!!!
OBSAH
Technické parametre .............................13
Dôležité upozornenie ............................14
Popis výrobku ...................................16
Návod na obsluhu................................16
Tipy na úsporu energie ...........................17
Výmena dýz .....................................18
Čistenie a údržba.................................19
Inštalácia spotrebiča .............................19
Riešenieťažkostí .................................23
Servis ...........................................24
Ochrana životného prostredia.....................24
Ďakujeme vám, že ste si kúpili výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní po celú
dobu jeho používania.
Pred prvým použitím si preštudujte pozorne celý návod na obsluhu a potom ho uschovajte. Zaistite, aby aj ostatné
osoby,ktorébudúsvýrobkommanipulovať,bolioboznámenéstýmtonávodom.
POĎAKOVANIE
Technické parametre
Napätie 230 V ~ 50 Hz
Menovitý prúd 1,8 mA
Typ zemného plynu G20, 20 mbar
Typ propán-butánu (po výmene dýz) G30/G31, 28-30 mbar
Typ a rozmer plynovej prípojky G 1/2“
Malý horák Tepelný výkon 1,0 kW
Označ. dýz 75 (G20), 53 (G30/31)
Spotreba plynu 0,096 m3/h (G20), 73 g/h (G30/31)
Stredne veľký horák Tepelný výkon 1, 5 kW
Označ. dýz 92 (G20), 63 (G30/31)
Spotreba plynu 0,144 m3/h (G20), 110 g/h (G30/31)
Veľký horák Tepelný výkon 3,3 kW
Označ. dýz 138 (G20), 92 (G30/31)
Spotreba plynu 0,315 m3/h (G20), 183 g/h (G30/31)
Max. celkový tepelný výkon 7,3 kW
Vonkajšie rozmery (š x h x v) 590 x 510 x 120 mm
Rozmery pre inštaláciu (š x h x v) 550 x 470 x 48 mm
Hmotnosť 13,5 kg

14 PDV 7160
SK
DÔLEŽITÉ UPOZORNENIA:
Pri dodaní spotrebiča
• Ihneďpododanískontrolujteobalaspotrebičapresvedčtesa,čipriprepravenevznikliškody.
• Akjespotrebičpoškodený,neuvádzajtehodoprevádzky.Čonajskôrsaspojtesdodávateľom.
• Predprvýmpoužitímodstráňtezospotrebičavšetkyobalyamarketingovémateriály.
• Obalovýmateriálriadnezlikvidujte.
Pri inštalácii
• Spotrebičjeurčenýnazabudovaniedovýrezuvpracovnejdoskekuchynskéhonábytku.
• Tesniacagumanalepenánaokrajvarnejdoskyzabraňujezatekaniukvapalínpodvarnúdosku.
• Priinštaláciiapripojenísariaďtemontážnymnávodom.
• Priinštaláciimusíbyťspotrebičodpojenýodelektrickejsieteahlavnýuzáverplynumusíbyťuzavretý.
• Predprvýmuvedenímspotrebičadoprevádzkysapresvedčte,čijevašadomácaelektroinštaláciauzemnenáači
zodpovedá všetkým platným bezpečnostným predpisom.
• Overte,čipripájanénapätieaprívodplynuzodpovedajúhodnotámuvedenýmnatypovomštítkuspotrebiča.
Používajte iba prívod elektrického napätia s uzemnením.
• Po inštalácii musí byť voľne prístupná elektrická zástrčka alebo istič spotrebiča a príslušný uzáver prívodu
plynu.
• Vášspotrebičmusíinštalovaťapripájaťtechnikspríslušnýmoprávnením.
• Vprípade,žespotrebičnebudesprávnepripojenýalebobudeuvedenýdoprevádzkybezodbornejinštalácie,
môžesavyskytnúťnebezpečenstvoťažkýchzraneníalebousmrteniaosôb.
• Výrobca nepreberá záruku za škody, ktoré vzniknú neodborným používaním spotrebiča alebo nesprávnym
elektrickým pripojením.
V bežnej prevádzke
• Nepoužívajtespotrebičinakakojeopísanévtomtonávode.
• Spotrebičpoužívajteibavdomácnostiaibanaohrevaprípravupokrmov.
• Nedotýkajtesahorúcichpovrchovpočaspoužívaniaalebokrátkopopoužitíspotrebiča.
• Počas používania spotrebiča zaistite dostatočné vetranie miestnosti, pretože pri horení plynu dochádza
ku spaľovaniu kyslíka v miestnosti a ku vzniku škodlivých spalín! Zaistite výmenu vzduchu minimálne 2
m3/hod. na každý kW použitého tepelného výkonu.
• Nedotýkajtesaspotrebičavlhkýmialebomokrýmirukami.
• Aksapodspotrebičomnachádzazásuvka,nesmietevnejuchovávaťžiadnehorľavépredmety alebospreje.
Nebezpečenstvo požiaru!
• Nedotýkajtesahorúcichpovrchovpočaspoužívaniaalebokrátkopopoužitíspotrebiča.
• Nedotýkajtesaspotrebičavlhkýmialebomokrýmirukami.
• Osobysozníženoupohybovouschopnosťou,sozníženýmzmyslovýmvnímaním,snedostatočnouduševnou
spôsobilosťoualeboosobyneoboznámenésobsluhoumusiapoužívaťspotrebičibapoddozoromzodpovednej
oboznámenej osoby.
• V prípade poruchy vypnite spotrebič a vytiahnite zástrčku zo zásuvky elektrického napätia (alebo vypnite
príslušný istič) a uzavrite prívod plynu k spotrebiču.
• Akjeprívodnýkábel spotrebiča vybavenýzástrčkou,privypájaní zozásuvky elektrického napätiaspotrebič
nikdyneťahajtezaprívodnýkábel,aleuchoptezástrčkuaťahomjuvypojte.
Výrobcasivyhradzujeprávonaprípadnétechnickézmeny,tlačovéchybyaodlišnosti vovyobrazeníbezpredchádzajúceho
upozornenia.

15PDV 7160
SK
• Neponárajteprívodnýkábelalebozástrčkudovodyanidoinejkvapaliny.
• Pravidelne kontrolujte spotrebič, prívodný kábel aj prívodnú plynovú hadicu kvôli možnému poškodeniu.
Poškodený spotrebič nezapínajte.
• Akspotrebičniejevprevádzke,dbajtenato,abybolivšetkyjehoovládacieprvkyvovypnutejpolohe.
• Nepoužívajteriad,ktorýmápoškodenúpovrchovúúpravu,jeopotrebovaný,prípadnemáinéporuchy.
Ak sú v domácnosti deti
• Nedovoľtedeťomanesvojprávnymosobámmanipulovaťsospotrebičom,používajtehomimoichdosahu.
• Dbajtenazvýšenúopatrnosť,pokiaľsaspotrebičpoužívavblízkostidetí.
• Nedovoľte,abybolspotrebičpoužívanýakohračka.
• Nepoužívajteinépríslušenstvo,nežjeodporúčanévýrobcom.
Pri varení
• Varnénádobymusiastáťnamriežkachhorákov,nesmústáťpriamonahorákoch!
• Varnénádobypostavtenadstredhorákov,inakbyhrozilonebezpečenstvoprevrátenia.
• Vpriebehuvareniasamôžupokrmyakopolievky,omáčkyalebonápojezahriaťaveľmirýchlopretiecť.Preto
odporúčamevariťtietodruhypokrmovopatrne,zvoliťprenesprávnenastavenieamiešaťichpočascelého
varenia.
• Udržujte spotrebič čistý. Zvyšky jedla by sa mohli pri prevádzke vznietiť a mohli by spôsobiť požiar!
• Prehriatyolejalebotuksamôžerýchlovznietiť.Nebezpečenstvopožiaru!
• Tukaleboolejnikdynezohrievajtebezdozoru!
• Kebydošlokuvznieteniuoleja,nikdyhonehastevodou.Nádobuihneďprikrytepokrievkoualebotanierom.
Spotrebičvypniteanádobunaňomnechajtevychladnúť.
Horúce mriežky horákov
• Nedotýkajtesahorúcichmriežokhorákov.Nebezpečenstvopopálenia!
• Poskončenívareniasúmriežkyhorákoveštehorúce.Kspotrebičunepúšťajtedeti.Nebezpečenstvopopálenia!
• Neodkladajtenaspotrebičhorľavépredmety.Nebezpečenstvopožiaru!
• Prívodnékábleinýchelektrospotrebičovsanesmúdotýkaťhorúcichmriežokhorákov.Môžusapoškodiťizolácie
káblov i spotrebič.
Dná hrncov a panvíc
• Nepoužívajte varný riad s prehnutým dnom (Obr. 1) alebo s menším priemerom dna, než je odporúčané.
Znižovalabysaúčinnosťvarenia.
POZOR!
 Pripoužitínádobmenšíchnežodporúčanýchbyplameňhorelajpostranáchnádobyahrozilobynebezpečenstvo
roztavenia plastových držadiel!
• Varnénádobynazapnutémhořákumusíobsahovattekutinunebojídlo.Prázdnénádobísemůžezahřátvelmi
rychle a dna nádob se mohou poškodit. Pokud se tak stane, nedotýkejte se nádob a vypněte příslušný hořák.
Obr. 1

16 PDV 7160
SK
Horúce varné nádoby
• Neklaďtehorúcehrncealebopanvicenaovládacípanelaninarámalebookrajspotrebiča.Mohlobydôjsťkjeho
poškodeniu.
Soľ, cukor a piesok
• Soľ,cukorazrnkápiesku(napr.odčisteniazeleniny)môžupovrchspotrebičapoškrabať.Nepoužívajtespotrebič
ako pracovnú plochu alebo odkladací priestor!
Tvrdé a ostré predmety
• Pokiaľnaniektorúčasťspotrebičaspadnútvrdéaleboostrépredmety,môžesapoškodiť.Neumiestňujtetaké
predmety nad spotrebič.
Fólie a plasty
• Hliníkovéfólieaplastovénádobysanahorúcompovrchutavia.
NÁVOD NA OBSLUHU
Pred prvým použitím
Skôr,akouvedietenovýspotrebičdoprevádzky,malibystehoutrieťvlhkouhandričkou.
Zostavtestarostlivovšetkyhoráky(Obr.2)tak,abysprávnedosadlivšetkydielyaplameňbolrovnomerný(Obr.3).
POPIS VÝROBKU
A. Sklenená základová doska
B. Malý horák (pre nádoby ø80 – 160 mm, tep. výkon 0,35 – 1 kW)
C. Stredne veľký horák (pre nádoby ø120 – 220 mm, tep. výkon 0,55 – 1,5 kW)
D. Veľký WOK horák (pre nádoby ø240 – 260 mm, tep. výkon 1,6 – 3,3 kW)
E. Ovládanie jednotlivých horákov
F. Liatinové mriežky horákov
EF
F
F
A
BD
CC
F

Zapálenie horáka
1. Stlačte a otočte ovládač príslušného horáka do polohy . Otvorí sa na maximum prívod plynu.
2. Podržte stlačený ovládač príslušného horáka v polohe , piezoelektrický zapaľovač vygeneruje iskru a zapáli
prúdiaci plyn. Po zapálení plameňa držte ovládač stlačený ešte asi 15 sekúnd, aby sa ohriala bezpečnostná
poistka (termoelektrický článok). Potom uvoľnite stlačenie.
Pozn.: Nikdynedržteovládačhorákastlačenýdlhšieako15sekúnd.Aksaplameňnezapálido15sekúnd,uvoľnite
ovládač horáka, otočte ho do polohy (vypnuté), počkajte 1 minútu a potom pokus o zapálenie zopakujte.
3. Pokiaľplameňhorí,otáčanímovládačapríslušnéhohorákadoľavanastavtepožadovanýtepelnývýkon.Symbol
znamená minimálny tepelný výkon horáka.
Zhasnutie horáka
a) Ručné
 Otočenímovládačapríslušnéhohorákadopolohy(vypnuté)uzavriteprívodplynuaplameňhorákazhasne.
b) Automatické (bezpečnostné)
 Akplameňhorákazhasne,napr.kvôliprievanualebopokrmu,ktorývykypel,termoelektrickýčlánokautomaticky
uzavrie prívod plynu, aby sa zabránilo jeho nekontrolovanému úniku.
Tipy pre úsporu energie
• Rovnédnonádob
Používajte hrnce a panvice s hrubými, rovnými dnami. Nerovné dná predlžujú dobu varenia.
• Správnaveľkosťnádoby
 Nakaždýhorákpoužívajtesprávnuveľkosťvarnejnádobypodľaodporúčanéhorozsahu.
Pozn.: Nezabúdajte na to, že výrobcovia uvádzajú často horný priemer varných nádob, ktorý je spravidla väčší než
priemer dna nádoby.
• Primeranáveľkosťnádoby
Na malé množstvo pokrmu používajte malý hrniec. Veľký a iba sčasti naplnený hrniec vyžaduje veľa energie.
• Zakrytiepokrievkou
Hrnce aj panvice zakrývajte vždy vhodnou pokrievkou. Pri varení bez pokrievky spotrebujete oveľa viac energie.
17PDV 7160
SK

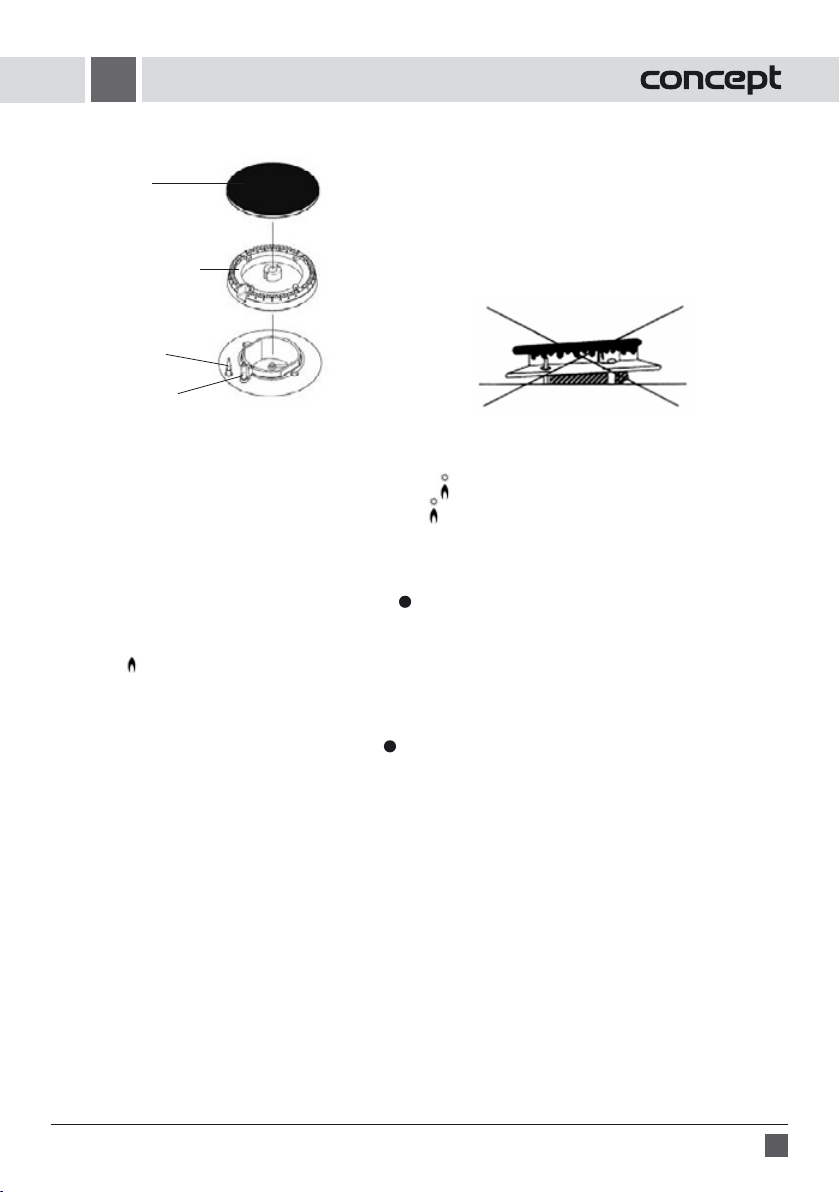

Obr. 3
Krythoráka
Rozdeľovačplameňa
Termoel. článok
Piezoel. zapaľovač
Obr. 2

18 PDV 7160
SK
• Vareniesmalýmmnožstvomvody
Varte pokrmy s malým množstvom vody. Ušetríte tak energiu. Pri varení zeleniny zostanú uchované vitamíny
a minerálne látky.
• Prepnutienanižšívýkonovýstupeň
 Prepínajtevčasnanižšívýkonovýstupeň.
Bezpečnostnápoistkaprotiúnikuplynuprizhasnutíplameňahoráka
Ide o termoelektrický článok umiestnený v blízkosti horáka, ktorý na základe vyžarovania tepla stráži plameň
a v prípade náhodného zhasnutia uzavrie prívod plynu ku konkrétnemu horáku.
Výmena dýz
Vprípade,žechcetespotrebičpoužívaťnakvapalnýpropán-butánalebopropán,jenutnévymeniťpredzačiatkom
prevádzky dýzy (v závislosti od modelu spotrebiča sú náhradné dýzy súčasťou balenia alebo je ich možné
dokúpiť).
Spotřebič je standardně dodáván s tryskami na zemní plyn. Trysky na kvapalný plyn propán-bután alebo
propán pre CZ a SK región sú priložené v balení spotrebiča. Pre PL región je možné trysky na kvapalný plyn
propán-bután alebo propán dokúpiť u autorizovaného predajcu.
Výmenudýzanastavenieminimálnehoplameňasmievykonaťibaautorizovanýservis!
Postup:
1.Odstráňtemriežkyhorákov.
2.Odstráňterozdeľovačeplameňaaichkryty.
3.Vyskrutkujtea odstráňteplynovédýzy pomocou nástrčkovéhokľúča č.7anahraďteich novými podľatypu
plynu.
4. Opačným postupom zostavte horáky.
Nastavenieminimálnehoplameňa
Privýmenedýzjevniektorýchprípadochpotrebnénastavenieminimálnehoplameňa.
1. Zapáľte príslušný horák.
2.Ťahomnahorodstráňteovládacígombík.
3.Skrutkovačomnastavtepožadovanúveľkosťplameňa.Vzávislostiodmodeluspotrebičasanastavovaciaskrutka
nachádza v hriadeli ovládacieho ventilu alebo vedľa neho (Obr. 4a, 4b).
Výškaminimálnehoplameňabymalabyť3−4mm.Pripoužitípropán-butánuskrutkuúplnezaskrutkujte.
Obr. 4a Obr. 4b
