Concept2 OPK7790 User manual

OPK7790
Odsavač par komínový
Odsávač pár komínový
Wyciąg kuchenny kominowy
Vapor chimney absorber
SK PL ENCZ

CZ
1OPK7790
Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejemeVám, abyste byli s naším výrobkem spokojeni po
celou dobu jeho používání.
Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby,
které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.
Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího
upozornění.
OBSAH
Technické parametry . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Důležitá upozornění. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Popis výrobku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Popis ovládacího panelu. . . . . . . . . . . . . . . . . . . . . . . . . . .3
Návod k obsluze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Čištění a údržba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Instalace spotřebiče . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Řešení potíží. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Servis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Ochrana životního prostředí . . . . . . . . . . . . . . . . . . . . . . .8
PODĚKOVÁNÍ
Technické parametry
Napětí 230 V ~ 50 Hz
Příkon 204 W
Provedení komínový
Montáž na stěnu
Šířka 900 mm
Hloubka 430 mm
Výška 1200-1560mm
Průměr výstupního potrubí 150mm
Počet ventilátorů 1
Počet stupňů výkonu ventilátorů 4
Kapacita max. 900 m3/h
Počet tukových filtrů 1
Režim odvětrávání nebo recirkulace
Pachové čidlo/automatický režim ano/ano
Osvětlení 4 x 1 W LED
Hmotnost 32kg
Hlučnost, odvětrávání/recirkulace < 49/51 dB(A)

CZ
2OPK7790
DŮLEŽITÁ UPOZORNĚNÍ:
Při dodání spotřebiče
• Ihned po dodání zkontrolujte obal a spotřebič, zda nevznikly škody při přepravě.
• Pokud je spotřebič poškozen, nezprovozňujte ho. Co nejdříve se spojte s dodavatelem.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál řádně zlikvidujte.
Při instalaci
• Spotřebič je určený k montáži na stěnu.
• Při instalaci a připojení se řiďte návodem na instalaci spotřebiče.
• Při instalaci musí být spotřebič odpojen od elektrické sítě.
• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče.
• Před instalací spotřebiče se přesvědčte, zda je vaše domácí elektroinstalace uzemněna a zda odpovídá všem
platným bezpečnostním předpisům.
• Po instalaci musí být volně přístupná elektrická zástrčka nebo jistič spotřebiče.
• Váš spotřebič musí instalovat a připojovat technik s příslušným oprávněním.
• V případě, že spotřebič nebude správně připojen nebo bude uveden do provozu bez odborné instalace, může se
vyskytnout nebezpečí těžkých zranění nebo usmrcení osob.
• Výrobce nepřebírá záruku za škody, které vzniknou neodborným používáním spotřebiče nebo nesprávným
elektrickým připojením.
V běžném provozu
• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Spotřebič užívejte jen v domácnosti a pouze k odsávání par vzniklých při vaření pokrmů nebo k recirkulaci
a pohlcování pachů vznikajících při vaření pokrmů.
• Spotřebič instalujte minimálně 450mm nad elektrické sporáky (nebo elektrické varné desky) a minimálně
550 mm nad plynové sporáky (nebo plynové varné desky).
• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
• Před čištěním a údržbou nebo v případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického
napětí nebo vypněte příslušný jistič.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku
a tahem ji vypojte.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození. Nezapínejte poškozený spotřebič.
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky ve vypnuté poloze.
• Pod spotřebičem nemanipulujte s otevřeným ohněm (např. flambování)! Pokud sundáte varnou nádobu
z plynového hořáku, snižte jeho plamen na minimum nebo ho vypněte!
• Dbejte, aby průměr hořáku na plynovém sporáku nebo plynové varné desce odpovídal použitému varnému
nádobí. Při použití nádob menších než doporučených by plamen hořel i po stranách nádoby a hrozilo by
nebezpečí roztavení plastových držadel a nebezpečí požáru!
• Pokud fritujete nebo smažíte pokrmy, mějte je stále pod dohledem. Při přehřátí oleje hrozí nebezpečí požáru!
• Dodržujte intervaly pro výměnu a čištění filtrů (minimálně každé 2 měsíce). Při nedodržení těchto požadavků
vzniká vlivem usazování tuku ve filtrech nebezpečí požáru!
• Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající platné normy a úřední předpisy.

CZ
3
OPK7790
POPIS VÝROBKU
A Tělo spotřebiče
B Dolní komínový kryt
C Horní komínový kryt
D Kryt filtru
E Nástěnný držák horního komín. krytu
F Horní kryt (viz dále)
Příslušenství
1. Zpětná klapka
• Při odvětrávacím režimu by měl být průměr odvětrávacího potrubí přibližně stejný jako průměr výstupního
potrubí odsavače.
• Odsávaný vzduch nesmí být zaveden do komína pro odvod spalin a zplodin nebo do šachty, která slouží
k odvětrávání místností, v nichž jsou instalována topeniště.
• Při provozu spotřebiče v odvětrávacím režimu je třeba zajistit dostatečný otvor pro přiváděný vzduch, jeho
velikost by měla být přibližně stejná nebo větší, než velikost otvoru pro odsávaný vzduch.
• Při současném provozu spotřebiče v odvětrávacím režimu a topenišť nesmí být v místnosti podtlak větší než
0,04 mbar.
• Nepoužívejte jiné příslušenství, než je doporučeno výrobcem.
Jsou-li v domácnosti děti
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
• Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečnou duševní
způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné
seznámené osoby.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.
1
POPIS OVLÁDACÍHO PANELU
1. Symboly pro nastavení stupně výkonu ventilátoru
2. Zobrazení nastaveného stupně výkonu, příp. doby
zpožděného vypnutí
3. Symbol pro nastavení zpožděného vypnutí
4. Symbol pro zapnutí/vypnutí osvětlení 1 2 3 4

CZ
4
NÁVOD K OBSLUZE
POZOR!
• Dotykové ovládání je aktivováno přiložením prstu na příslušný symbol na ovládacím panelu. Ovládací panel
udržujte proto v čistotě a suchu.
• Při každém stisku symbolu na ovládacím panelu se ozve pípnutí. Reakce na stisknutí symbolů je 1 vteřina,
po tuto dobu je nutné mít prst na příslušném symbolu.
• Senzory nereagují na tmavé matné barvy (nepoužívejte černé rukavice).
• Pozor na nežádoucí zapnutí spotřebiče, např. při čištění!
• Kryt filtru (D) se otevírá a zavírá automaticky pomocí motoru! Nemanipulujte s ním ručně, hrozí
poškození spotřebiče!
Před prvním použitím
Než uvedete nový spotřebič do provozu, měli byste jej otřít vlhkým hadříkem.
Režim odvětrávání
V tomto režimu jsou odsávané páry odvětrávány výstupním potrubím do odvětrávací šachty ven z místnosti. Pokud
jsou ve spotřebiči instalované uhlíkové filtry, vyjměte je (viz odstavec Čištění a údržba).
1. Stiskem symbolů„+“ a„-“ zvolte požadovaný stupeň výkonu ventilátoru (1 – 4).
2. Motor otevře kryt filtru.
3. Po použití spotřebič vypněte nastavením stupně výkonu ventilátoru na„0“.
4. Motor zavře kryt filtru.
Režim recirkulace
Pokud nemáte možnost odvádět odsávané páry ven z místnosti, lze zvolit režim recirkulace. V tomto režimu jsou
odsávané páry filtrovány přes kovové filtry a přes uhlíkové filtry. Aktivní uhlík v těchto filtrech pohlcuje pachy
a vyčištěný vzduch proudí zpět do místnosti otvory v horním komínovém krytu. Pro tento režim je nutné dokoupit
a namontovat odpovídající uhlíkové filtry (viz odstavec Čištění a údržba).
1. Stiskem symbolů„+“ a„-“ zvolte požadovaný stupeň výkonu ventilátoru (1 – 4).
2. Motor otevře kryt filtru.
3. Po použití spotřebič vypněte nastavením stupně výkonu ventilátoru na„0“.
4. Motor zavře kryt filtru.
Zapnutí/vypnutí osvětlení
Stiskem symbolu L zapnete osvětlení. Opětovným stiskem symbolu L osvětlení vypnete.
Funkce zpožděného vypnutí
1. Zvolte požadovaný stupeň výkonu ventilátoru (1 – 4).
2. Stiskem symbolu„T“ aktivujete nastavení funkce zpožděného vypnutí. Bliká symbol tečky na displeji.
3. Opakovaným stiskem symbolů„+“ a„-“ nastavte požadovanou dobu zpožděného vypnutí 10 – 90 minut. Displej
zobrazuje desítky minut, tzn. 1 = 10 minut, 2 = 20 minut atd. Nastavení potvrďte stiskem symbolu„T“ (na displeji
časovače svítí nastavený stupeň výkonu ventilátoru a bliká symbol tečky na displeji).
Pozn.: Pokud do 20-ti vteřin nepotvrdíte nastavení doby zpožděného vypnutí, nastavení se smaže a funkce
zpožděného vypnutí se deaktivuje.
4. Po uplynutí nastavené doby se ventilátor spotřebiče vypne.
Pozn.: Stisknete-li během odpočítávání symbol „T“ nebo vypnete-li ventilátor ručně před uplynutím doby
zpožděného vypnutí, funkce zpožděného vypnutí se vypne.
OPK7790

CZ
5
Funkce automatické regulace výkonu ventilátoru
Spotřebič je vybaven tzv. pachovým čidlem, které detekuje zvýšení pachů v ovzduší.
Tato funkce umožňuje automatickou regulaci výkonu ventilátoru v závislosti na množství pachů v ovzduší.
Po připojení k elektrické síti je nutné přibližně 5 minut nezapínat ventilátor spotřebiče, aby se senzor zkalibroval.
Dlouhým stiskem symbolu„-“ funkci aktivujete. Na displeji se rozsvítí„A“.
Pro deaktivaci funkce stiskněte dlouze symbol„-“. Na displeji se rozsvítí„0“.
Funkce signalizace pro výměnu filtrů
Tato funkce má orientační význam a připomene Vám, že je třeba vyčistit, příp. vyměnit filtry spotřebiče při
standardním používání. Funkce počítá provozní hodiny, tzn. spotřebič nepozná, zda jste už výměnu provedli nebo
neprovedli, pouze připomene, že by měla proběhnout kontrola a vyčištění, příp. výměna.
Po 100 provozních hodinách se zobrazí na displeji„F“ = požadavek na vyčištění tukových filtrů.
Po 220-ti provozních hodinách se zobrazí na displeji„C“ = požadavek na výměnu uhlíkových filtrů.
Stiskem symbolu„T“ po dobu 10-ti vteřin resetujete počítadlo hodin a zobrazený údaj zhasne.
ČIŠTĚNÍ A ÚDRŽBA
• Před údržbou a čištěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické
zásuvky spotřebiče.
• Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.
• Všechny ovládací prvky nastavte do vypnuté polohy.
• Vnější povrch spotřebiče čistěte vlhkým hadříkem, příp. použijte neutrální čisticí prostředek.
• Nepoužívejte k čištění drátěnku, drsné houbičky, abrazivní prostředky, rozpouštědla nebo agresivní čisticí prostředky.
• K čištění spotřebiče nepoužívejte parní čistič!
Čištění a výměna filtrů
a) Kovové tukové filtry
Při normálním používání spotřebiče by kovové tukové filtry měly být vyčištěny každé 2 měsíce. V případě
častějšího smažení nebo fritování tento interval zkraťte.
Nepoužívejte spotřebič bez řádně nasazeného kovového tukového filtru!

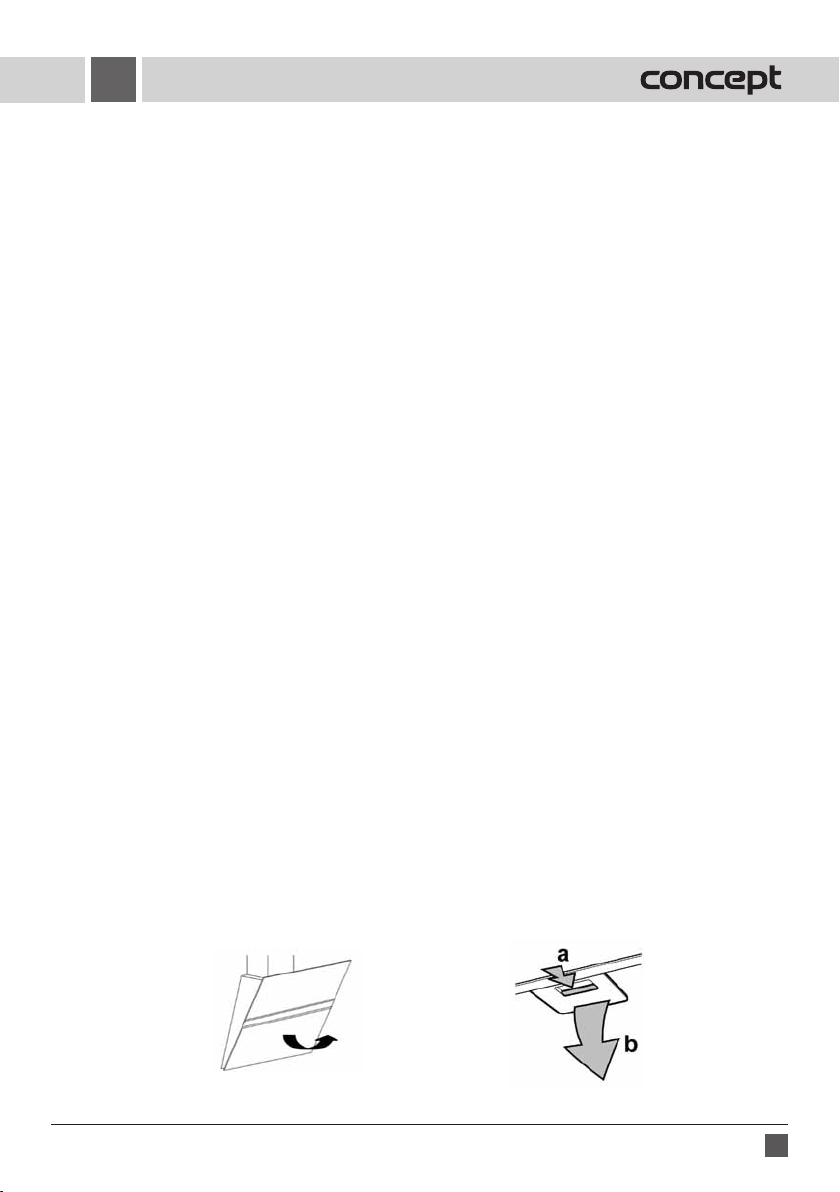

1. Zapněte spotřebič na stupeň 1, aby se otevřel kryt filtru (Obr. 1).
2. Kovový filtr vyjměte (Obr. 2). Pokud je osazen uhlíkovým filtrem, tak jej odstraňte.
3. Nechte kovový filtr odmočit v teplé vodě s přídavkem saponátu. Vyčistěte jej jemným kartáčkem, opláchněte
čistou vodou a nechte oschnout.
4. Úplně suchý filtr opačným postupem nasaďte zpět.
5. Vypněte spotřebič, aby se zavřel kryt filtru.
Obr. 2Obr. 1
OPK7790

CZ
6OPK7790
INSTALACE SPOTŘEBIČE
• Připojení spotřebiče by měl provádět kvalifikovaný odborník!
• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce. Na závady způsobené
nesprávnou instalací se nevztahuje záruka.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové
materiály.
• Doporučujeme instalaci svěřit odborné firmě.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech
a věcech v důsledku nesprávné instalace.
Při instalaci spotřebiče dodržujte následující postup:
1. Na stěně za varnou deskou si vyznačte požadovanou montážní výšku (450 mm pro
elektrické a 550 mm pro plynové varné desky, Obr. 4).
2. Vyznačte si svislou čarou polohu středu varné desky.
3. Vyvrtejte otvory ve výšce 1100mm (pro elektrické) nebo 1200 mm (pro plynové
varné desky) a upevněte přiloženými hmoždinkami a vruty nástěnný držák
do požadované výšky
4. Na držák zavěste tělo spotřebiče (A). Přesnou svislou polohu nastavte šrouby (J)
a (I), Obr. 5.
5. Pro režim odvětrávání nasaďte na výstupní otvor ventilátoru zpětnou klapku
a spojte pružným potrubím výstupní otvor ventilátoru s otvorem ve zdi. V případě
potřeby použijte redukci průměru (150/120 mm).
Pozn.: Pružné potrubí a redukce průměru nejsou součástí dodávky.
6. Nasaďte na tělo spotřebiče oba komínové kryty (B, C). Horní komínový kryt (C)
b) Uhlíkové filtry (nutno dokoupit)
Tyto filtry se používají pouze v režimu recirkulace.
Filtry obsahují aktivní uhlík, který pohlcuje odsávané pachy. Po určité době se aktivní uhlík nasytí a ztratí
absorpční funkci. Tyto filtry nelze umývat nebo jinak čistit.
Při normálním používání spotřebiče by uhlíkové filtry měly být vyměněny každé 2 měsíce. V případě častějšího
smažení nebo fritování tento interval zkraťte.
1. Vyjměte kovové filtry (Obr. 2) a z nich sejměte uhlíkové filtry.
2. Nasaďte nové uhlíkové filtry na kovové filtry (Obr. 3) a celek nasaďte zpět.
Obr. 3
Obr. 4

CZ
7
OPK7790
vysuňte do požadované výšky a vyznačte si na štěně výšku otvoru pro nástěnný držák horního krytu (E), Obr. 6.
Oba komínové kryty sejměte.
7. Do vyznačené výšky vyvrtejte otvory a do hmoždinek (M) pomocí vrutů (L) upevněte nástěnný držák horního
komínového krytu (Obr. 6).
8. Nasaďte a přišroubujte dolní a horní komínový kryt (B, C). V případě potřeby použijte horní kryt (F), Obr. 6.
9. Připojte přívodní kabel do zásuvky elektrického napětí.
Demontáž
Při demontáži nejdříve odpojte přívodní kabel od elektrické sítě, pak opačným postupem demontujte jednotlivé
části spotřebiče.
Obr. 5 Obr. 6
ŘEŠENÍ POTÍŽÍ
Problém Příčina, řešení
Ovládání spotřebiče nefunguje
nebo funguje špatně.
Došlo ke kolísání nebo krátkému výpadku napětí v síti. Vypněte na 10 vteřin přívod
el. napětí, pak znovu spotřebič připojte. Dojde k resetování ovládací elektroniky.
Malý výkon odsávání. Zkontrolujte a vyčistěte kovové filtry, příp. vyměňte uhlíkové filtry.
Displej zobrazuje údaj„A“. Zapnutá funkce automatické regulace výkonu ventilátoru.
Displej zobrazuje údaj„C“. Signalizace pro kontrolu nebo výměnu uhlíkového filtru (v režimu recirkulace).
Displej zobrazuje údaj„F“. Signalizace pro kontrolu nebo čištění tukového
filtru (v režimu odvětrávání).
DOKOUPITELNÉ PŘÍSLUŠENSTVÍ
Kovový tukový filtr 1 ks obj. kód 61990027 cena dle platného ceníku
Uhlíkový filtr 1ks obj. kód 61990030 cena dle platného ceníku
Redukce průměru 150/120 mm s klapkou obj. kód 61990013 cena dle platného ceníku

8
CZ
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.
Recyklace spotřebiče na konci jeho životnosti:
Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt
ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace
tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které
by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto
výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde
jste výrobek zakoupili.
OPK7790
SERVIS
Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést
odborný servis.

SK
11OPK7790
Ďakujeme vám, že ste si kúpili výrobok značky Concept, a prajeme vám, aby ste boli s naším výrobkom spokojní po celý
čas jeho používania.
Pred prvým použitím si pozorne preštudujte celý návod na obsluhu a potom si ho uschovajte. Zabezpečte, aby aj ostatné
osoby, ktoré budú manipulovať s výrobkom, boli oboznámené s týmto návodom.
Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti v zobrazení bez predchádzajúceho
upozornenia.
OBSAH
Technické parametre . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Dôležité upozornenia . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Popis výrobku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Popis ovládacieho panela . . . . . . . . . . . . . . . . . . . . . . . .13
Návod na obsluhu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Čistenie a údržba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Inštalácia spotrebiča . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Odstraňovanie problémov. . . . . . . . . . . . . . . . . . . . . . . .17
Servis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Ochrana životného prostredia . . . . . . . . . . . . . . . . . . . .18
POĎAKOVANIE
Technické parametre
Napätie 230 V ~ 50 Hz
Príkon 204 W
Vyhotovenie komínový
Montáž na stenu
Šírka 900 mm
Hĺbka 430 mm
Výška 1200-1560mm
Priemer výstupného potrubia 150mm
Počet ventilátorov 1
Počet výkonových stupňov ventilátorov 4
Kapacita max. 900 m3/h
Počet tukových filtrov 1
Režim odvetrávanie alebo recirkulácia
Pachový senzor/automatický režim áno/áno
Osvetlenie 4 x 1 W LED
Hmotnosť 32kg
Hlučnosť, odvetrávanie/recirkulácia < 49/51 dB(A)
Deklarovanáhodnotaemisiehlukutohoto
spotrebiča je < 49/51 dB(A), čo predstavuje
hladinu A akustického výkonu vzhĺadom
na referenčný akustický výkon 1 pW.

SK
12 OPK7790
DÔLEŽITÉ UPOZORNENIA:
Pri dodaní spotrebiča
• Ihneď po dodaní skontrolujte obal a spotrebič a presvedčte sa, či počas prepravy nevznikli škody.
• Ak je spotrebič poškodený, neuvádzajte ho do prevádzky. Čo najskôr sa spojte s dodávateľom.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
• Obalový materiál riadne zlikvidujte.
Pri inštalácii
• Spotrebič je určený na montáž na stenu.
• Pri inštalácii a pripájaní postupujte podľa návodu na inštaláciu spotrebiča.
• Pri inštalácii musí byť spotrebič odpojený z elektrickej siete.
• Overte, či pripájané napätie a prúdová ochrana zodpovedajú hodnotám uvedeným na typovom štítku
spotrebiča.
• Pred inštaláciou spotrebiča skontrolujte, či je domáca elektroinštalácia uzemnená a či zodpovedá všetkým
platným bezpečnostným predpisom.
• Po inštalácii musí byť zabezpečený voľný prístup k elektrickej zástrčke alebo k ističu spotrebiča.
• Tento spotrebič môže inštalovať a pripájať len technik s príslušným povolením.
• V prípade, že spotrebič nebude správne pripojený alebo bude uvedený do prevádzky bez odbornej inštalácie, sa
môže vyskytnúť nebezpečenstvo ťažkých úrazov alebo usmrtenia osôb.
• Výrobca nepreberá záruku za škody, ktoré vzniknú neodborným používaním spotrebiča alebo nesprávnym
elektrickým pripojením.
V bežnej prevádzke
• Nepoužívajte spotrebič iným spôsobom, než je uvedené v tomto návode.
• Spotrebič používajte len v domácnosti a len v súvislosti s varením pokrmov - na odsávanie pár alebo recirkuláciu
a pohlcovanie pachov vznikajúcich pri varení pokrmov.
• Spotrebič inštalujte minimálne 450 mm nad elektrickými sporákmi (alebo elektrickými varnými doskami)
a minimálne 550 mm nad plynovými sporákmi (alebo plynovými varnými doskami).
• Nedotýkajte sa spotrebiča vlhkými ani mokrými rukami.
• Pred čistením a údržbou alebo v prípade poruchy vypnite spotrebič a vytiahnite zástrčku z elektrickej zásuvky
alebo vypnite príslušný istič.
• Pri odpájaní z elektrickej zásuvky spotrebič nikdy neťahajte za prívodný kábel, ale uchopte zástrčku a ťahom ju
vypojte.
• Pravidelne kontrolujte spotrebič aj elektrický kábel kvôli možnému poškodeniu. Poškodený spotrebič
nezapínajte.
• Neponárajte elektrický kábel ani zástrčku do vody ani do inej kvapaliny.
• Ak sa spotrebič nepoužíva, dbajte na to, aby boli všetky jeho ovládacie prvky vo vypnutej polohe.
• Pod spotrebičom nemanipulujte s otvoreným ohňom (napr. flambovanie)! Ak zložíte varnú nádobu z plynového
horáka, znížte plameň na minimum alebo ho vypnite!
• Priemer horáka na plynovom sporáku, resp. priemer plynovej varnej dosky musí zodpovedať použitému
varnému riadu. Pri použití nádob menších než sú odporúčané by plameň horel aj po bokoch nádoby a hrozilo
by nebezpečenstvo roztavenia plastových držadiel a nebezpečenstvo požiaru!
• Pokiaľ fritujete alebo smažíte pokrmy, majte ich stále pod dohľadom. Pri prehriatí oleja hrozí nebezpečenstvo
požiaru!

SK
13
OPK7790
POPIS VÝROBKU
A Telo spotrebiča
B Dolný kryt komína
C Horný kryt komína
D Kryt filtra
E Nástenný držiak horného krytu komína
F Horný kryt (pozri ďalej)
Príslušenstvo
1. Spätná klapka
• Dodržiavajte intervaly výmeny a čistenia filtrov (najmenej každé 2 mesiace). Pri nedodržaní týchto pokynov
vzniká v dôsledku usádzania tuku vo filtroch nebezpečenstvo požiaru!
• Pri odvádzaní odsávaného vzduchu je nutné dodržiavať všetky súvisiace platné normy a nariadenia.
• V režime odvetrávania musí byť priemer odvetrávacieho potrubia približne rovnaký ako priemer výstupného
potrubia odsávača.
• Odsávaný vzduch sa nesmie zavádzať do komína na odvádzanie spalín a splodín ani do šachty, ktorá slúži
na odvetrávanie miestností, v ktorých sú inštalované kúreniská.
• Pri prevádzkovaní spotrebiča v režime odvetrávania je potrebné zabezpečiť dostatočný otvor pre privádzaný
vzduch, ktorého veľkosť sa musí približne rovnať alebo musí byť väčšia než veľkosť otvoru pre odsávaný
vzduch.
• Pri súčasnej prevádzke spotrebiča v režime odvetrávania a kúrenísk nesmie byť v miestnosti podtlak väčší ako
0,04 mbar.
• Nepoužívajte iné príslušenstvo, než odporúča výrobca.
Ak sú v domácnosti deti
• Nedovoľte deťom a nesvojprávnym osobám manipulovať so spotrebičom a používajte ho mimo ich dosahu.
• Osoby so zníženou pohybovou schopnosťou, zníženým zmyslovým vnímaním, nedostatočnou duševnou
spôsobilosťou alebo osoby neoboznámené s obsluhou môžu používať spotrebič len pod dohľadom zodpovednej
osoby, ktorá je oboznámená s jeho používaním.
• Dbajte na zvýšenú opatrnosť, pokiaľ sa spotrebič používa v blízkosti detí.
• Nedovoľte, aby sa spotrebič používal ako hračka.
Pri nedodržaní pokynov výrobcu nie je možné uplatniť záruku na prípadné opravy.
1
POPIS OVLÁDACIEHO PANELA
1. Symbol nastavenia stupňa výkonu ventilátora
2. Zobrazenie nastaveného stupňa výkonu, príp. doby
oneskoreného vypnutia
3. Symbol nastavenia oneskoreného vypnutia
4. Symbol zapnutia/vypnutia osvetlenia 1 2 3 4

SK
14
NÁVOD NA OBSLUHU
POZOR!
• Dotykové ovládanie sa aktivuje priložením prsta na príslušný symbol na ovládacom paneli. Ovládací panel preto
udržujte v čistote a suchu.
• Pri každom stlačení symbolu na ovládacom paneli sa ozve pípnutie. Reakcia na stlačenie symbolov je 1 sekunda;
počas tejto doby je potrebné držať prst na príslušnom symbole.
• Senzory nereagujú na tmavé matné farby (nepoužívajte čierne rukavice).
• Pozor na nežiaduce zapnutie spotrebiča, napr. pri čistení!
• Kryt filtra (D) sa otvára a zatvára automaticky pomocou motora! Nemanipulujte s ním ručne, pretože
hrozí poškodenie spotrebiča!
Před prvým použitím
Pred prvým použitím utrite nový spotrebič vlhkou handričkou.
Režim odvetrávania
V tomto režime je odsávaná para odvetrávaná cez výstupné potrubie do odvetrávacej šachty a von z miestnosti. Ak
sú v spotrebiči nainštalované uhlíkové filtre, vyberte ich (pozri časť Čistenie a údržba).
1. Stlačením symbolov„+“ a„-“ zvoľte požadovaný stupeň výkonu ventilátora (1 − 4).
2. Motor otvorí kryt filtra.
3. Po použití spotrebič vypnite nastavením stupňa výkonu ventilátora na„0“.
4. Motor zatvorí kryt filtra.
Režim recirkulácie
V prípade, že nemáte možnosť odvádzať odsávanú paru von z miestnosti, je možné zvoliť režim recirkulácie.
V tomto režime je odsávaná para filtrovaná cez kovové filtre a cez uhlíkové filtre. Aktívny uhlík v týchto filtroch
pohlcuje pachy a vyčistený vzduch prúdi späť do miestnosti otvormi v hornom kryte komína. Na tento režim je
potrebné dokúpiť a namontovať vhodné uhlíkové filtre (pozri časť Čistenie a údržba).
1. Stlačením symbolov„+“ a„-“ zvoľte požadovaný stupeň výkonu ventilátora (1 − 4).
2. Motor otvorí kryt filtra.
3. Po použití spotrebič vypnite nastavením stupňa výkonu ventilátora na„0“.
4. Motor zatvorí kryt filtra.
Zapnutie/vypnutie osvetlenia
Stlačením symbolu L sa zapne osvetlenie. Opätovným stlačením symbolu L sa osvetlenie vypne.
Funkcia oneskoreného vypnutia
1. Zvoľte požadovaný stupeň výkonu ventilátora (1 − 4).
2. Stlačením symbolu„T“ aktivujete nastavenie funkcie oneskoreného vypnutia. Na displeji bliká symbol bodky.
3. Opakovaným stlačením symbolov „+“ a „-“ nastavte požadovanú dobu oneskoreného vypnutia 10 − 90 minút.
Displej zobrazuje desiatky minút, t. j. 1 = 10 minút, 2 = 20 minút atď. Potvrďte nastavenie stlačením symbolu„T“
(na displeji časovača bude svietiť nastavený stupeň výkonu ventilátora a na displeji bude blikať symbol bodky).
Pozn.: Ak do 20 sekúnd nepotvrdíte nastavenie doby oneskoreného vypnutia, nastavenie sa zmaže a funkcia
oneskoreného vypnutia sa deaktivuje.
4. Po uplynutí nastavenej doby sa ventilátor spotrebiča vypne.
Pozn.: Ak počas odpočítavania stlačíte symbol „T“ alebo ak vypnete ventilátor ručne pred uplynutím doby
oneskoreného vypnutia, funkcia oneskoreného vypnutia sa vypne.
OPK7790

SK
15
Funkcia automatickej regulácie výkonu ventilátora
Spotrebič je vybavený tzv. pachovým senzorom, ktorý deteguje zvýšenie pachov v ovzduší.
Funkcia umožňuje automatickú reguláciu výkonu ventilátora v závislosti od množstva pachov v ovzduší.
Po pripojení do elektrickej siete je nutné približne 5 minút nezapínať ventilátor spotrebiča, aby sa senzor skalibroval.
Dlhým stlačením symbolu„-“ sa funkcia aktivuje. Na displeji sa rozsvieti písmeno„A“.
Na vypnutie funkcie stlačte dlho symbol„-“. Na displeji sa rozsvieti„0“.
Funkcia signalizácie výmeny filtrov
Táto funkcia má orientačný význam a pripomenie vám, že je potrebné vyčistiť, príp. vymeniť filtre spotrebiča
pri štandardnom používaní. Funkcia počíta prevádzkové hodiny, tzn. spotrebič nerozozná, či sa výmena vykonala
alebo nevykonala, ale len pripomenie, že je potrebné filtre skontrolovať a vyčistiť, príp. vymeniť.
Po 100 prevádzkových hodinách sa na displeji zobrazí„F“ = požiadavka na vyčistenie tukových filtrov.
Po 220 prevádzkových hodinách sa na displeji zobrazí„C“ = požiadavka na výmenu uhlíkových filtrov.
Stlačením a podržaním symbolu„T“ 10 sekúnd sa vynuluje počítadlo hodín a zobrazený údaj zhasne.
ČISTENIE A ÚDRŽBA
• Pred údržbou a čistením odpojte elektrický kábel zo zásuvky elektrického napätia alebo vypnite istič elektrickej
zásuvky spotrebiča.
• Neponárajte elektrický kábel, zástrčku ani spotrebič do vody ani do inej kvapaliny.
• Všetky ovládacie prvky nastavte do vypnutej polohy.
• Vonkajší povrch spotrebiča čistite vlhkou handričkou, príp. použite neutrálny čistiaci prípravok.
• Na čistenie nepoužívajte drôtenku, drsné špongie, abrazívne prípravky, rozpúšťadlá ani agresívne čistiace
prípravky.
Na čistenie spotrebiča nepoužívajte parný čistič!
Čistenie a výmena filtrov
a) Kovové tukové filtre
Pri normálnom používaní spotrebiča by sa kovové tukové filtre mali vyčistiť každé 2 mesiace. V prípade
častejšieho smaženia alebo fritovania tento interval skráťte.
Nepoužívajte spotrebič bez riadne nasadeného kovového tukového filtra!
1. Zapnite spotrebič na stupeň 1, aby sa otvoril kryt filtra (Obr. 1).
2. Vyberte kovový filter (Obr. 2). Ak je osadený uhlíkovým filtrom, tak ho odmontujte.
3. Nechajte kovový filter odmočiť v teplej vode s prídavkom saponátu. Vyčistite ho jemnou kefkou, opláchnite
čistou vodou a nechajte uschnúť.
4. Úplne suchý filter opačným postupom nasaďte naspäť.
5. Vypnite spotrebič, aby sa zatvoril kryt filtra.
Obr. 2Obr. 1
OPK7790

SK
16 OPK7790
INŠTALÁCIA SPOTREBIČA
• Pripojenie spotrebiča by mal vykonávať kvalifikovaný odborník!
• Zodpovednosť za inštaláciu spotrebiča má kupujúci, nie výrobca. Na chyby spôsobené
nesprávnou inštaláciou sa záruka nevzťahuje.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové
materiály.
• Inštaláciu odporúčame zveriť odbornej firme.
• Výrobca nenesie žiadnu zodpovednosť za škody spôsobené na osobách, zvieratách
a veciach, ktoré vznikli v dôsledku nesprávnej inštalácie.
Pri inštalácii spotrebiča dodržiavajte nasledujúci postup:
1. Na stene za varnou doskou vyznačte minimálnu požadovanú montážnu výšku
(450 mm pre elektrické a 550 mm pre plynové varné dosky, obr. 4).
2. Zvislou čiarou vyznačte umiestnenie stredu varnej dosky.
3. Vyvŕtajte otvory vo výške 1 100 mm (pre elektrické) alebo 1 200 mm (pre plynové
varné dosky) a pomocou priložených kotiev a skrutiek pripevnite nástenný držiak
v požadovanej výške.
4. Zaveste telo spotrebiča (A) na držiak. Pomocou skrutiek nastavte presnú zvislú
polohu (J) a (I), obr. 5.
5. Pre režim odvetrávania nasaďte na výstupný otvor ventilátora spätnú klapku
a pružným potrubím spojte výstupný otvor ventilátora s otvorom v stene. V prípade
potreby použite redukciu priemeru (150/120 mm).
Pozn.: Pružné potrubie a redukcie nie sú súčasťou dodávky.
6. Nasaďte oba komínové kryty (B, C) na telo spotrebiča. Horný komínový kryt (C)
b) Uhlíkové filtre (je potrebné dokúpiť)
Tieto filtre sa používajú iba v režime recirkulácie.
Filtre obsahujú aktívny uhlík, ktorý pohlcuje odsávané pachy. Po určitej dobe sa aktívny uhlík nasýti a stratí
schopnosť absorbovať. Tieto filtre sa nesmú umývať ani inak čistiť.
Pri normálnom používaní spotrebiča by sa uhlíkové filtre mali vymeniť každé 2 mesiace. V prípade častejšieho
smaženia alebo fritovania tento interval skráťte.
1. Vyberte kovové filtre (Obr. 2) a odmontujte z nich uhlíkové filtre.
2. Nasaďte nové uhlíkové filtre na kovové filtre (Obr. 3) a celok nasaďte späť.
Obr. 3
Obr. 4

SK
17
OPK7790
vysuňte do požadovanej výšky a na stene vyznačte výšku otvoru pre nástenný držiak horného krytu (E), Obr. 6.
Zložte oba komínové kryty.
7. Do vyznačenej výšky vyvŕtajte otvory a do hmoždiniek (M) pomocou skrutiek (L) pripevnite nástenný držiak
horného krytu komína (Obr. 6).
8. Nasaďte a priskrutkujte dolný a horný kryt komína (B, C). V prípade potreby použite horný kryt (F), obr. 6.
9. Pripojte prívodný kábel do zásuvky elektrického napätia.
Demontáž
Pri demontáži najskôr odpojte prívodný kábel z elektrickej siete a potom opačným postupom odmontujte
jednotlivé časti spotrebiča.
Obr. 5 Obr. 6
ODSTRAŇOVANIE PROBLÉMOV
Problém Príčina, riešenie
Ovládanie spotrebiča nefunguje
alebo funguje nesprávne
Nastalo kolísanie alebo krátky výpadok napätia v sieti. Na 10 sekúnd vypnite prívod
el. napätia a potom spotrebič opäť pripojte. Ovládacia elektronika sa vynuluje.
Malý výkon odsávania. Skontrolujte a vyčistite kovové filtre, príp. vymeňte uhlíkové filtre.
Na displeji sa zobrazuje údaj„A“. Zapnutá funkcia automatickej regulácie výkonu ventilátora.
Na displeji sa zobrazuje údaj„C“. Signalizácia kontroly alebo výmeny uhlíkového filtra (v režime recirkulácie).
Na displeji sa zobrazuje údaj„F“. Signalizácia kontroly alebo čistenia tukového
filtra (v režime odvetrávania).
DOKÚPITEĽNÉ PRÍSLUŠENSTVO
Kovový tukový filter 1 ks obj. kód 61990027 cena podľa platného cenníka
Uhlíkový filter 1ks obj. kód 61990030 cena podľa platného cenníka
Redukcia priemeru 150/120 mm obj. kód 61990013 cena podľa platného cenníka

18
SK
OPK7790
SERVIS
Spotrebiteľ smie vykonávať len výmenu žiaroviek. Údržbu rozsiahlejšieho charakteru alebo opravu, ktorá vyžaduje
zásah do vnútorných častí výrobku, môže vykonať len odborný servis.
OCHRANA ŽIVOTNÉHO PROSTREDIA
• Uprednostnite recykláciu obalových materiálov a starých spotrebičov.
• Škatuľa od spotrebiča sa môže odovzdať do zberu triedeného odpadu.
• Plastové vrecká z polyetylénu (PE) odovzdajte do zberu materiálu na recykláciu.
Recyklácia spotrebiča na konci jeho životnosti:
Symbol na výrobku alebo jeho balení informuje, že tento výrobok nepatrí do domáceho odpadu. Je nutné
odviezť ho na zberné miesto pre recykláciu elektrického a elektronického zariadenia. Správnou likvidáciou
tohto výrobku pomôžete zabrániť negatívnym vplyvom na životné prostredie a ľudské zdravie, ktoré by
inak spôsobila nevhodná likvidácia. Podrobnejšie informácie o recyklácii výrobku vám poskytne príslušný
miestny úrad, spoločnosť zaoberajúca sa likvidáciou domáceho odpadu alebo obchod, kde ste výrobok
zakúpili.

PL
19OPK7790
Dziękujemy za zakup produktu marki Concept i życzymy Państwu pełnej satysfakcji podczas jego użytkowania.
Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi, zachowując ją na przyszłość. Prosimy
zadbać o to, aby także pozostałe osoby, które będą posługiwały się urządzeniem, zapoznały się z niniejszą instrukcją.
Producent zastrzega sobie prawo dokonywania zmian technicznych bez uprzedniego informowania, nie odpowiada za
błędy druku i różnice w wyglądzie produktu w porównaniu z ilustracją.
SPIS TREŚCI
Parametry techniczne . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Ostrzeżenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Opis produktu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Opis panelu sterowania . . . . . . . . . . . . . . . . . . . . . . . . . .22
Instrukcja obsługi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Czyszczenie i konserwacja . . . . . . . . . . . . . . . . . . . . . . . .23
Instalacja urządzenia . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Rozwiązywanie problemów . . . . . . . . . . . . . . . . . . . . . .26
Serwis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Ochrona środowiska naturalnego . . . . . . . . . . . . . . . . .26
PODZIĘKOWANIE
Parametry techniczne
Napięcie 230 V ~ 50 Hz
Pobór mocy 204 W
Rodzaj kominowy
Montaż na ścianie
Szerokość 900mm
Głębokość 430mm
Výška 1200-1560mm
Średnica rury na wyjściu 150mm
Liczba wentylatorów 1
Stopnie mocy wentylatora 4
Wydajność maks. 900 m3/h
Filtry tłuszczu 1
Funkcja odciąg lub recyrkulacja
Czujnik zapachowy/tryb automatyczny tak/tak
Oświetlenie 4 x 1 W LED
Ciężar 32kg
Poziom hałasu, odciąg/recyrkulacja < 49/51 dB(A)

PL
20 OPK7790
OSTRZEŻENIA:
Przy dostawie urządzenia
• Natychmiast po dostarczeniu należy sprawdzić opakowanie i urządzenie, czy nie doszło do ich uszkodzenia
podczas transportu.
• Jeżeli urządzenie jest uszkodzone, nie należy go używać. W takim przypadku, należy niezwłocznie skontaktować
się z dostawcą.
• Przed rozpoczęciem użytkowania należy usunąć z urządzenia wszystkie elementy opakowania i wyjąć materiały
marketingowe.
• Opakowanie należy we właściwy sposób zutylizować.
Instalacja
• Urządzenie przeznaczone jest do montażu na ścianie.
• Podczas instalacji i wykonywania połączeń elektrycznych należy postępować zgodnie z instrukcją instalacji
urządzenia.
• Podczas instalacji urządzenie musi być odłączone od sieci elektrycznej.
• Należy sprawdzić, czy napięcie w sieci oraz zabezpieczenia prądowe odpowiadają wartościom podanym na
tabliczce znamionowej urządzenia.
• Przed instalacją urządzenia należy upewnić się, czy instalacja elektryczna w budynku jest uziemiona i czy spełnia
wymogi wszystkich obowiązujących przepisów bezpieczeństwa.
• Po zainstalowaniu urządzenia wtyczka elektryczna lub zabezpieczenie muszą być dostępne..
• Instalacji i przyłączenia urządzenia do mediów musi dokonać technik posiadający odpowiednie uprawnienia.
• Jeżeli urządzenie nie zostanie przyłączone do mediów i zainstalowane we właściwy sposób, może grozić to
poważnym urazem lub śmiercią.
• Producent nie odpowiada za szkody powstałe w wyniku nieodpowiedniego użytkowania urządzenia lub jego
niewłaściwego podłączenia do sieci elektrycznej.
Użytkowanie urządzenia
• Nie należy używać urządzenia w sposób inny niż podano w niniejszej instrukcji.
• Urządzenie przeznaczone jest do eksploatacji w gospodarstwie domowym, do wyciągania oparów powstałych w
czasie gotowania żywności lub do pochłaniania zapachów w czasie recyrkulacji.
• Urządzenie należy zainstalować minimalnie 450 mm nad kuchenką elektryczną (lub elektryczną płytą grzewczą) i
minimalnie 550 mm nad kuchenką gazową (lub gazową płytą grzewczą)
• Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękami.
• Przed czyszczeniem i konserwacją lub w przypadku awarii, należy wyłączyć urządzenie i wyjąć wtyczkę z gniazdka
elektrycznego lub wyłączyć odpowiednie zabezpieczenie.
• Wyłączając urządzenie z gniazdka, nie wolno szarpać za przewód zasilający, należy chwycić wtyczkę i pociągnąć za nią.
• Należy regularnie kontrolować urządzenie i przewód zasilający pod kątem ewentualnych uszkodzeń. Nie wolno
włączać uszkodzonego urządzenia elektrycznego.
• Nie należy zanurzać przewodu zasilającego ani wtyczki w wodzie lub innych cieczach.
• Jeżeli urządzenie nie jest używane, wszystkie elementy sterowania powinny być w położeniu„wyłączone”.
• Pod urządzeniem nie wolno manipulować otwartym ogniem (np. flambowanie)! Po zdjęciu naczynia z palnika
gazowego należy zmniejszyć płomień do minimum lub wyłączyć palnik!
• Należy zadbać, aby średnica palnika na kuchence gazowej lub gazowej płycie grzewczej odpowiadała użytemu
naczyniu do gotowania. W przypadku używania naczyń o średnicy mniejszej niż zalecana płomień może pełzać
