Concept2 OPO5790 User manual

OPO5790
Odsavač par ostrůvkový
Odsávač pár ostrovčekový
Wyciąg kuchenny wyspowy
Vapor island absorber
SK PL ENCZ

CZ
1OPO5790
Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejemeVám, abyste byli s naším výrobkem spokojeni po
celou dobu jeho používání.
Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby,
které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.
Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího
upozornění.
OBSAH
Technické parametry . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Důležitá upozornění. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Popis výrobku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Popis ovládacího panelu. . . . . . . . . . . . . . . . . . . . . . . . . . .3
Návod k obsluze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Čištění a údržba. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Instalace spotřebiče . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Řešení potíží. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Servis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Ochrana životního prostředí . . . . . . . . . . . . . . . . . . . . . . .8
Technické parametry
Napětí 230 V ~ 50 Hz
Příkon 260 W
Provedení ostrůvkový
Montáž na strop
Šířka 900 mm
Hloubka 525 mm
Výška 1277-1477mm
Průměr výstupního potrubí 150mm
Počet ventilátorů 1
Počet stupňů výkonu ventilátorů 4
Kapacita max. 900 m3/h
Počet tukových filtrů 2
Režim odvětrávání nebo recirkulace
Pachové čidlo/automatický režim ano/ano
Osvětlení 3 x 20 W halogenové
Hmotnost 32kg
Hlučnost, odvětrávání/recirkulace < 49/51 dB(A)
PODĚKOVÁNÍ

CZ
2OPO5790
DŮLEŽITÁ UPOZORNĚNÍ:
Při dodání spotřebiče
• Ihned po dodání zkontrolujte obal a spotřebič, zda nevznikly škody při přepravě.
• Pokud je spotřebič poškozen, nezprovozňujte ho. Co nejdříve se spojte s dodavatelem.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál řádně zlikvidujte.
Při instalaci
• Spotřebič je určený k montáži na strop.
• Při instalaci a připojení se řiďte návodem na instalaci spotřebiče.
• Při instalaci musí být spotřebič odpojen od elektrické sítě.
• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče.
• Před instalací spotřebiče se přesvědčte, zda je vaše domácí elektroinstalace uzemněna a zda odpovídá všem
platným bezpečnostním předpisům.
• Po instalaci musí být volně přístupná elektrická zástrčka nebo jistič spotřebiče.
• Váš spotřebič musí instalovat a připojovat technik s příslušným oprávněním.
• V případě, že spotřebič nebude správně připojen nebo bude uveden do provozu bez odborné instalace, může se
vyskytnout nebezpečí těžkých zranění nebo usmrcení osob.
• Výrobce nepřebírá záruku za škody, které vzniknou neodborným používáním spotřebiče nebo nesprávným
elektrickým připojením.
V běžném provozu
• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Spotřebič užívejte jen v domácnosti a pouze k odsávání par vzniklých při vaření pokrmů nebo k recirkulaci
a pohlcování pachů vznikajících při vaření pokrmů.
• Spotřebič instalujte minimálně 450mm nad elektrické sporáky (nebo elektrické varné desky) a minimálně
550 mm nad plynové sporáky (nebo plynové varné desky).
• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
• Před čištěním a údržbou nebo v případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického
napětí nebo vypněte příslušný jistič.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku
a tahem ji vypojte.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození. Nezapínejte poškozený spotřebič.
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky ve vypnuté poloze.
• Pod spotřebičem nemanipulujte s otevřeným ohněm (např. flambování)! Pokud sundáte varnou nádobu
z plynového hořáku, snižte jeho plamen na minimum nebo ho vypněte!
• Dbejte, aby průměr hořáku na plynovém sporáku nebo plynové varné desce odpovídal použitému varnému
nádobí. Při použití nádob menších než doporučených by plamen hořel i po stranách nádoby a hrozilo by
nebezpečí roztavení plastových držadel a nebezpečí požáru!
• Pokud fritujete nebo smažíte pokrmy, mějte je stále pod dohledem. Při přehřátí oleje hrozí nebezpečí požáru!
• Dodržujte intervaly pro výměnu a čištění filtrů (minimálně každé 2 měsíce). Při nedodržení těchto požadavků
vzniká vlivem usazování tuku ve filtrech nebezpečí požáru!
• Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající platné normy a úřední předpisy.

CZ
3
OPO5790
POPIS VÝROBKU
A Tělo spotřebiče
B Dolní komínový kryt
C Horní komínový kryt
Příslušenství
1. Zpětná klapka
• Při odvětrávacím režimu by měl být průměr odvětrávacího potrubí přibližně stejný jako průměr výstupního
potrubí odsavače.
• Odsávaný vzduch nesmí být zaveden do komína pro odvod spalin a zplodin nebo do šachty, která slouží
k odvětrávání místností, v nichž jsou instalována topeniště.
• Při provozu spotřebiče v odvětrávacím režimu je třeba zajistit dostatečný otvor pro přiváděný vzduch, jeho
velikost by měla být přibližně stejná nebo větší, než velikost otvoru pro odsávaný vzduch.
• Při současném provozu spotřebiče v odvětrávacím režimu a topenišť nesmí být v místnosti podtlak větší než
0,04 mbar.
• Nepoužívejte jiné příslušenství, než je doporučeno výrobcem.
Jsou-li v domácnosti děti
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
• Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečnou duševní
způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné
seznámené osoby.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
1
POPIS OVLÁDACÍHO PANELU
1. Symboly pro nastavení stupně výkonu ventilátoru
2. Zobrazení nastaveného stupně výkonu, příp. doby
zpožděného vypnutí
3. Symbol pro nastavení zpožděného vypnutí
4. Symbol pro zapnutí/vypnutí osvětlení 1 2 3 4

CZ
4
NÁVOD K OBSLUZE
POZOR!
• Dotykové ovládání je aktivováno přiložením prstu na příslušný symbol na ovládacím panelu. Ovládací panel
udržujte proto v čistotě a suchu.
• Při každém stisku symbolu na ovládacím panelu se ozve pípnutí. Reakce na stisknutí symbolů je 1 vteřina,
po tuto dobu je nutné mít prst na příslušném symbolu.
• Senzory nereagují na tmavé matné barvy (nepoužívejte černé rukavice).
• Pozor na nežádoucí zapnutí spotřebiče, např. při čištění!
Pozn.: Dotykové ovládání je umístěno z obou stran spotřebiče.
Před prvním použitím
Než uvedete nový spotřebič do provozu, měli byste jej otřít vlhkým hadříkem.
Režim odvětrávání
V tomto režimu jsou odsávané páry odvětrávány výstupním potrubím do odvětrávací šachty ven z místnosti. Pokud
jsou ve spotřebiči instalované uhlíkové filtry, vyjměte je (viz odstavec Čištění a údržba).
1. Stiskem symbolů„+“ a„-“ zvolte požadovaný stupeň výkonu ventilátoru (1 – 4).
2. Po použití spotřebič vypněte nastavením stupně výkonu ventilátoru na„0“.
Režim recirkulace
Pokud nemáte možnost odvádět odsávané páry ven z místnosti, lze zvolit režim recirkulace. V tomto režimu jsou
odsávané páry filtrovány přes kovové filtry a přes uhlíkové filtry. Aktivní uhlík v těchto filtrech pohlcuje pachy
a vyčištěný vzduch proudí zpět do místnosti otvory v horním komínovém krytu. Pro tento režim je nutné dokoupit
a namontovat odpovídající uhlíkové filtry (viz odstavec Čištění a údržba).
1. Stiskem tlačítek„+“ a„-“ zvolte požadovaný stupeň výkonu ventilátoru (1 – 4).
2. Po použití spotřebič vypněte nastavením stupně výkonu ventilátoru na„0“.
Zapnutí/vypnutí osvětlení
Stiskem symbolu L zapnete osvětlení. Opětovným stiskem symbolu L osvětlení vypnete.
Funkce zpožděného vypnutí
1. Zvolte požadovaný stupeň výkonu ventilátoru (1 – 4).
2. Stiskem symbolu„T“ aktivujete nastavení funkce zpožděného vypnutí. Bliká symbol tečky na displeji.
3. Opakovaným stiskem symbolů„+“ a„-“ nastavte požadovanou dobu zpožděného vypnutí 10 – 90 minut. Displej
zobrazuje desítky minut, tzn. 1 = 10 minut, 2 = 20 minut atd. Nastavení potvrďte stiskem symbolu„T“ (na displeji
časovače svítí nastavený stupeň výkonu ventilátoru a bliká symbol tečky na displeji).
Pozn.: Pokud do 20-ti vteřin nepotvrdíte nastavení doby zpožděného vypnutí, nastavení se smaže a funkce
zpožděného vypnutí se deaktivuje.
4. Po uplynutí nastavené doby se ventilátor spotřebiče vypne.
Pozn.: Stisknete-li během odpočítávání symbol „T“ nebo vypnete-li ventilátor ručně před uplynutím doby
zpožděného vypnutí, funkce zpožděného vypnutí se vypne.
Funkce automatické regulace výkonu ventilátoru
Spotřebič je vybaven tzv. pachovým čidlem, které detekuje zvýšení pachů v ovzduší.
Tato funkce umožňuje automatickou regulaci výkonu ventilátoru v závislosti na množství pachů v ovzduší.
Po připojení k elektrické síti je nutné přibližně 5 minut nezapínat ventilátor spotřebiče, aby se senzor zkalibroval.
OPO5790

CZ
5
Dlouhým stiskem symbolu„-“ funkci aktivujete. Na displeji se rozsvítí„A“.
Pro deaktivaci funkce stiskněte dlouze symbol„-“. Na displeji se rozsvítí„0“.
Funkce signalizace pro výměnu filtrů
Tato funkce má orientační význam a připomene Vám, že je třeba vyčistit, příp. vyměnit filtry spotřebiče při
standardním používání. Funkce počítá provozní hodiny, tzn. spotřebič nepozná, zda jste už výměnu provedli nebo
neprovedli, pouze připomene, že by měla proběhnout kontrola a vyčištění, příp. výměna.
Po 100 provozních hodinách se zobrazí na displeji„F“ = požadavek na vyčištění tukového filtru.
Po 220-ti provozních hodinách se zobrazí na displeji„C“ = požadavek na výměnu uhlíkového filtru.
Stiskem symbolu„T“ po dobu 10-ti vteřin resetujete počítadlo hodin a zobrazený údaj zhasne.
ČIŠTĚNÍ A ÚDRŽBA
• Před údržbou a čištěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické
zásuvky spotřebiče.
• Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.
• Všechny ovládací prvky nastavte do vypnuté polohy.
• Vnější povrch spotřebiče čistěte vlhkým hadříkem, příp. použijte neutrální čisticí prostředek.
• Nepoužívejte k čištění drátěnku, drsné houbičky, abrazivní prostředky, rozpouštědla nebo agresivní čisticí
prostředky.
• K čištění spotřebiče nepoužívejte parní čistič!
Čištění a výměna filtrů
a) Kovový tukový filtr
Při normálním používání spotřebiče by kovový tukový filtr měl být vyčištěn každé 2 měsíce.
V případě častějšího smažení nebo fritování tento interval zkraťte.
Nepoužívejte spotřebič bez řádně nasazeného kovového tukového filtru!

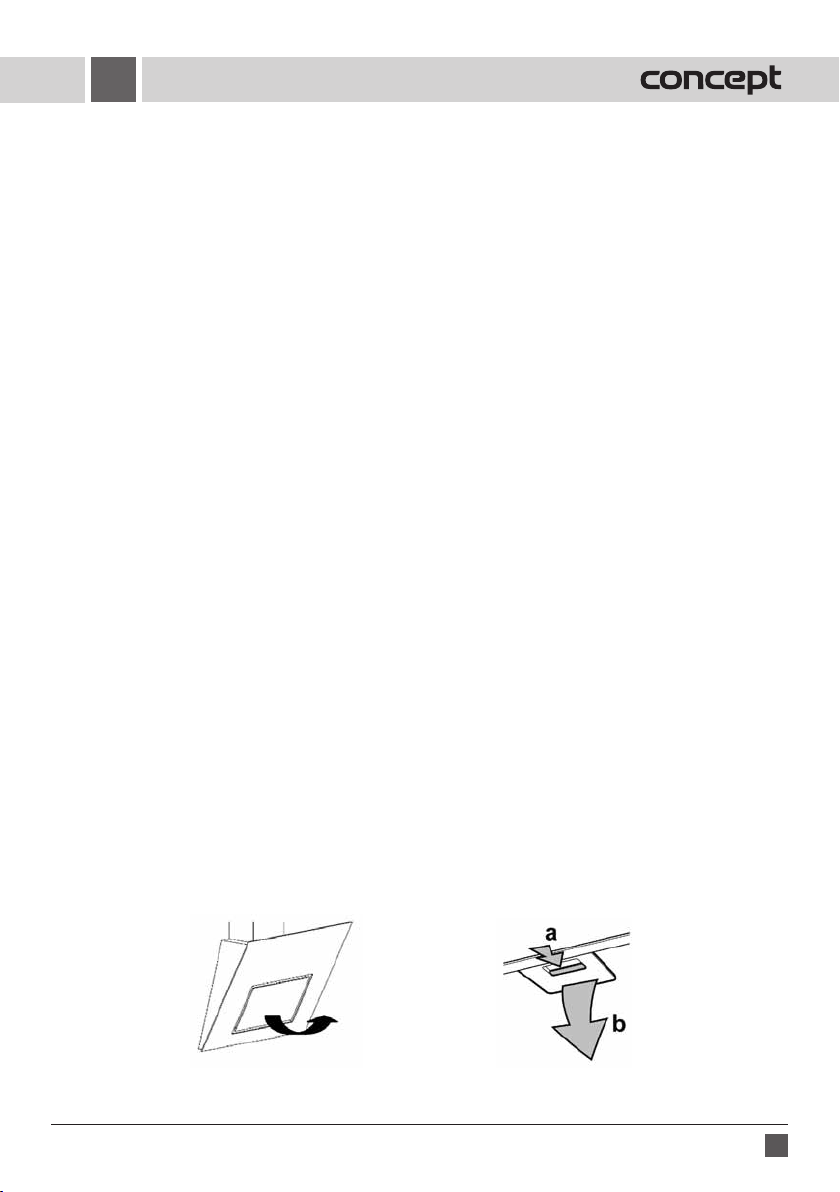

1. Otevřete kryt filtru (Obr. 1).
2. Kovový filtr vyjměte (Obr. 2). Pokud je osazen uhlíkovým filtrem, tak jej odstraňte.
3. Nechte kovový filtr odmočit v teplé vodě s přídavkem saponátu. Vyčistěte jej jemným kartáčkem, opláchněte
čistou vodou a nechte oschnout.
4. Úplně suchý filtr opačným postupem nasaďte zpět.
5. Zavřete kryt filtru.
6. Stejným postupem vyčistěte filtry na obou stranách spotřebiče.
OPO5790
Obr. 2Obr. 1

CZ
6OPO5790
Obr. 3
INSTALACE SPOTŘEBIČE
• Připojení spotřebiče by měl provádět kvalifikovaný odborník!
• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce. Na závady způsobené
nesprávnou instalací se nevztahuje záruka.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové
materiály.
• Doporučujeme instalaci svěřit odborné firmě.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech
a věcech v důsledku nesprávné instalace.
Při instalaci spotřebiče dodržujte následující postup:
1. Na stropě nad varnou deskou si vyznačte polohu středu varné desky.
2. Vyznačte si a vyvrtejte otvory pro stropní držák. Upevněte ho přiloženými
hmoždinkami a vruty (D) (Obr. 7).
3. Pro režim odvětrávání nasaďte na výstupní otvor ventilátoru zpětnou klapku a spojte
pružným potrubím výstupní otvor ventilátoru s otvorem ve stropě.V případě potřeby
použijte redukci průměru (150/120 mm).
Pozn.: Pružné potrubí a redukce průměru nejsou součástí dodávky.
4. Nasaďte na stropní držák horní komínový kryt (Obr. 8) a připevněte ho pomocí
šroubů (F).
5. Nasaďtena stropnídržákdolníkomínovýkryt(Obr. 9),vysuňteho nahoru apřipevněte
tělo spotřebiče (Obr. 7) pomocí šroubů (E). Dodržujte minimální výšku nad varnou
deskou (450mm pro elektrické a 550 mm pro plynové varné desky, Obr. 6). Obr. 6
b) Uhlíkový filtr (nutno dokoupit)
Tento filtr se používá pouze v režimu recirkulace.
Filtr obsahuje aktivní uhlík, který pohlcuje odsávané pachy. Po určité době se aktivní uhlík nasytí a ztratí
absorpční funkci. Tento filtr nelze umývat nebo jinak čistit.
Při normálním používání spotřebiče by uhlíkový filtr měl být vyměněn každé 2 měsíce. V případě častějšího
smažení nebo fritování tento interval zkraťte.
1. Otevřete kryt filtru (Obr. 1).
2. Vyjměte kovový filtr (Obr. 2) a z něho sejměte uhlíkový filtr.

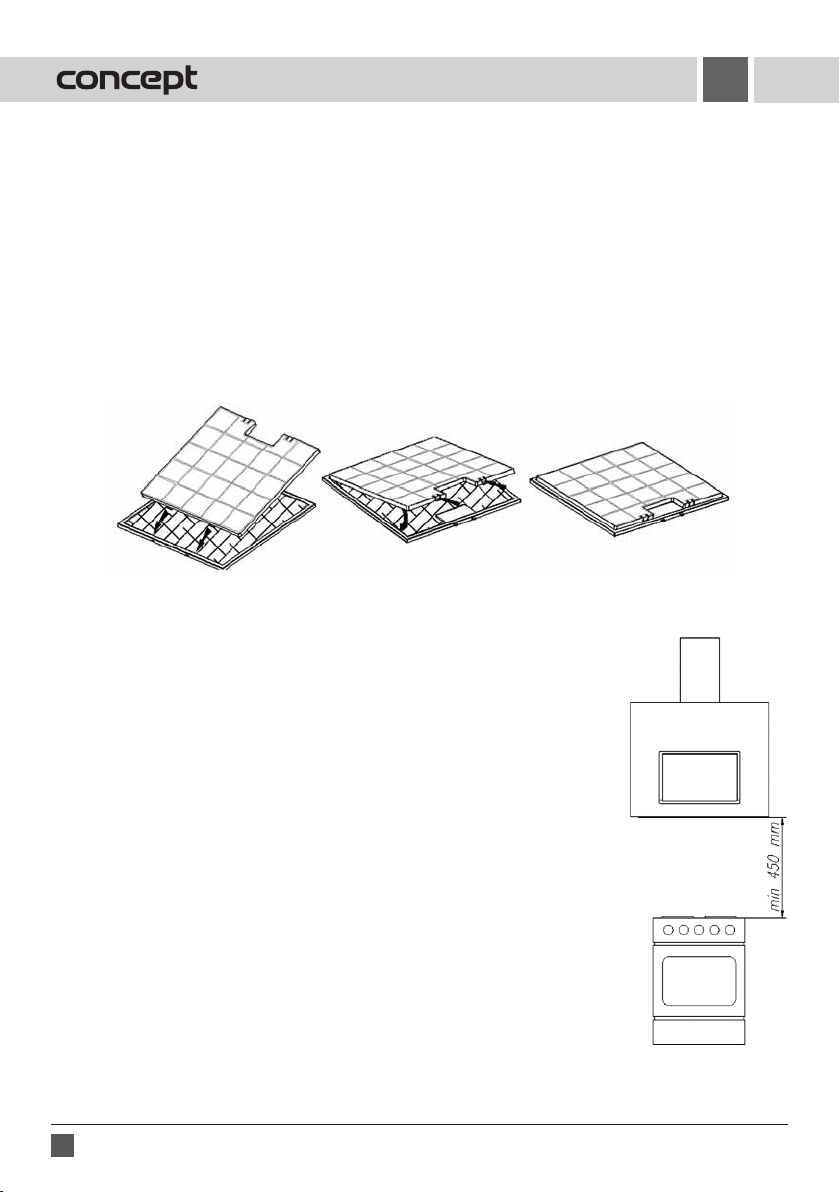

3. Nasaďte nový uhlíkový filtr na kovový filtr (Obr. 3) a celek nasaďte zpět.
4. Zavřete kryt filtru.
5. Stejným postupem vyměňte filtry na obou stranách spotřebiče.

CZ
7
OPO5790
Obr. 7 Obr. 8 Obr. 9
Demontáž
Při demontáži nejdříve odpojte přívodní kabel od elektrické sítě, pak opačným postupem demontujte jednotlivé
části spotřebiče.
ŘEŠENÍ POTÍŽÍ
Problém Příčina, řešení
Ovládání spotřebiče nefunguje
nebo funguje špatně.
Došlo ke kolísání nebo krátkému výpadku napětí v síti. Vypněte na 10 vteřin přívod
el. napětí, pak znovu spotřebič připojte. Dojde k resetování ovládací elektroniky.
Malý výkon odsávání. Zkontrolujte a vyčistěte kovové filtry, příp. vyměňte uhlíkové filtry.
Displej zobrazuje údaj„A“. Zapnutá funkce automatické regulace výkonu ventilátoru.
Displej zobrazuje údaj„C“. Signalizace pro kontrolu nebo výměnu uhlíkového filtru (v režimu recirkulace).
Displej zobrazuje údaj„F“. Signalizace pro kontrolu nebo čištění tukového filtru (v režimu odvětrávání).
6. Otevřete rozbočovací krabici a zapojte do ní kabel ovládání. Zapojte případné další konektory.
7. Připojte přívodní kabel do zásuvky elektrického napětí a spusťte dolní komínový kryt dolů.

CZ
8OPO5790
DOKOUPITELNÉ PŘÍSLUŠENSTVÍ
Kovový tukový filtr 1 ks obj. kód 61990025 cena dle platného ceníku
Uhlíkový filtr 1ks obj. kód 61990029 cena dle platného ceníku
Redukce průměru 150/120 mm s klapkou obj. kód 61990013 cena dle platného ceníku
SERVIS
Spotřebitel smí provádět pouze výměnu žárovek. Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje
zásah do vnitřních částí výrobku, musí provést odborný servis.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.
Recyklace spotřebiče na konci jeho životnosti:
Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt
ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace
tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které
by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto
výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde
jste výrobek zakoupili.

SK
11OPO5790
Ďakujeme vám, že ste si zakúpili výrobok značky Concept, a prajeme vám, aby ste boli s naším výrobkom spokojní
po celý čas jeho používania.
Pred prvým použitím si pozorne preštudujte celý návod na obsluhu a potom si ho uschovajte. Zabezpečte, aby aj ostatné
osoby, ktoré budú manipulovať s výrobkom, boli oboznámené s týmto návodom.
Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti v zobrazení bez predchádzajúceho
upozornenia.
OBSAH
Technické parametre . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Dôležité upozornenia . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Opis výrobku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Opis ovládacieho panela. . . . . . . . . . . . . . . . . . . . . . . . . .13
Návod na obsluhu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Čistenie a údržba. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Inštalácia spotrebiča . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Odstraňovanie problémov. . . . . . . . . . . . . . . . . . . . . . . .17
Servis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Ochrana životného prostredia. . . . . . . . . . . . . . . . . . . . .18
Technické parametre
Napätie 230 V ~ 50 Hz
Príkon 260 W
Vyhotovenie ostrovčekový
Montáž na strop
Šírka 900 mm
Hĺbka 525 mm
Výška 1277-1477mm
Priemer výstupného potrubia 150mm
Počet ventilátorov 1
Počet výkonových stupňov ventilátorov 4
Kapacita max. 900 m3/h
Počet tukových filtrov 2
Režim odvetrávanie alebo recirkulácia
Pachový senzor/automatický režim áno/áno
Osvetlenie 3 x 20 W halogenové
Hmotnosť 32kg
Hlučnosť, odvetrávanie/recirkulácia < 49/51 dB(A)
POĎAKOVANIE
Deklarovanáhodnotaemisiehlukutohoto
spotrebiča je < 49/51 dB(A), čo predstavuje
hladinu A akustického výkonu vzhĺadom
na referenčný akustický výkon 1 pW.

SK
12 OPO5790
DÔLEŽITÉ UPOZORNENIA:
Pri dodaní spotrebiča
• Ihneď po dodaní skontrolujte obal a spotrebič a presvedčte sa, či počas prepravy nevznikli škody.
• Ak je spotrebič poškodený, neuvádzajte ho do prevádzky. Čo najskôr sa spojte s dodávateľom.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
• Obalový materiál riadne zlikvidujte.
Pri inštalácii
• Spotrebič je určený na montáž na strop.
• Pri inštalácii a pripájaní postupujte podľa návodu na inštaláciu spotrebiča.
• Pri inštalácii musí byť spotrebič odpojený z elektrickej siete.
• Overte, či pripájané napätie a prúdová ochrana zodpovedajú hodnotám uvedeným na typovom štítku spotrebiča.
• Pred inštaláciou spotrebiča skontrolujte, či je domáca elektroinštalácia uzemnená a či zodpovedá všetkým platným
bezpečnostným predpisom.
• Po inštalácii musí byť zabezpečený voľný prístup k elektrickej zástrčke alebo k ističu spotrebiča.
• Tento spotrebič môže inštalovať a pripájať len technik s príslušným oprávnením.
• V prípade, že spotrebič nebude správne pripojený alebo bude uvedený do prevádzky bez odbornej inštalácie, sa
môže vyskytnúť nebezpečenstvo ťažkých úrazov alebo usmrtenia osôb.
• Výrobca nepreberá záruku za škody, ktoré vzniknú neodborným používaním spotrebiča alebo nesprávnym
elektrickým pripojením.
V bežnej prevádzke
• Nepoužívajte spotrebič iným spôsobom, než je uvedené v tomto návode.
• Spotrebič používajte len v domácnosti a len v súvislosti s varením pokrmov – na odsávanie pár alebo recirkuláciu
a pohlcovanie pachov.
• Spotrebič inštalujte minimálne 450 mm nad elektrickými sporákmi (alebo elektrickými varnými doskami)
a minimálne 550 mm nad plynovými sporákmi (alebo plynovými varnými doskami).
• Nedotýkajte sa spotrebiča vlhkými ani mokrými rukami.
• Pred čistením a údržbou alebo v prípade poruchy vypnite spotrebič a vytiahnite zástrčku zo zásuvky elektrického
napätia alebo vypnite príslušný istič.
• Pri odpájaní zo zásuvky elektrického napätia spotrebič nikdy neťahajte za elektrický kábel, ale uchopte zástrčku
a ťahom ju odpojte.
• Pravidelne kontrolujte spotrebič aj prívodný kábel kvôli možnému poškodeniu. Poškodený spotrebič nezapínajte.
• Neponárajte prívodný kábel ani zástrčku do vody ani do inej kvapaliny.
• Ak sa spotrebič nepoužíva, dbajte na to, aby boli všetky jeho ovládacie prvky vo vypnutej polohe.
• Pod spotrebičom nemanipulujte s otvoreným ohňom (napr. flambovanie)! Ak zložíte varnú nádobu z plynového
horáka, znížte plameň na minimum alebo horák úplne vypnite!
• Priemer horáka na plynovom sporáku, resp. priemer plynovej varnej dosky musí zodpovedať použitému
varnému riadu. Pri použití nádob menších než sú odporúčané by plameň horel aj po bokoch nádoby a hrozilo
by nebezpečenstvo roztavenia plastových držadiel a nebezpečenstvo požiaru!
• Pokiaľ fritujete alebo smažíte pokrmy, majte ich stále pod dohľadom. Pri prehriatí oleja hrozí nebezpečenstvo
požiaru!
• Dodržiavajte intervaly výmeny a čistenia filtrov (minimálne každé 2 mesiace). Pri nedodržaní týchto pokynov
vzniká v dôsledku usádzania tuku vo filtroch nebezpečenstvo požiaru!
• Pri odvádzaní odsávaného vzduchu je nutné dodržiavať všetky súvisiace platné normy a nariadenia.

SK
13
OPO5790
OPIS VÝROBKU
A Telo spotrebiča
B Dolný kryt komína
C Horný kryt komína
Príslušenstvo
1. Spätná klapka
• V režime odvetrávania musí byť priemer odvetrávacieho potrubia približne rovnaký ako priemer výstupného
potrubia odsávača.
• Odsávaný vzduch sa nesmie privádzať do komína na odvádzanie spalín a splodín ani do šachty, ktorá slúži
na odvetrávanie miestností, v ktorých sú inštalované kúreniská.
• Pri prevádzkovaní spotrebiča v režime odvetrávania je potrebné zabezpečiť dostatočný otvor pre privádzaný
vzduch, ktorého veľkosť sa musí približne rovnať alebo musí byť väčšia než veľkosť otvoru pre odsávaný vzduch.
• Pri súčasnom používaní spotrebiča v režime odvetrávania a kúrenísk nesmie byť v miestnosti podtlak väčší ako
0,04 mbar.
• Nepoužívajte iné príslušenstvo, než odporúča výrobca.
Ak sú v domácnosti deti
• Nedovoľte deťom a nesvojprávnym osobám manipulovať so spotrebičom a používajte ho mimo ich dosahu.
• Osoby so zníženou pohybovou schopnosťou, zníženým zmyslovým vnímaním, nedostatočnou duševnou
spôsobilosťou alebo osoby neoboznámené s obsluhou môžu používať spotrebič len pod dohľadom zodpovednej
osoby, ktorá je oboznámená s jeho používaním.
• Dbajte na zvýšenú opatrnosť, pokiaľ sa spotrebič používa v blízkosti detí.
• Nedovoľte, aby sa spotrebič používal ako hračka.
Pri nedodržaní pokynov výrobcu nie je možné uplatniť záruku na prípadné opravy.
1
OPIS OVLÁDACIEHO PANELA
1. Symbol nastavenia stupňa výkonu ventilátora
2. Zobrazenie nastaveného stupňa výkonu, príp. doby
oneskoreného vypnutia
3. Symbol nastavenia oneskoreného vypnutia
4. Symbol zapnutia/vypnutia osvetlenia 1 2 3 4

SK
14
NÁVOD NA OBSLUHU
POZOR!
• Dotykové ovládanie sa aktivuje priložením prsta na príslušný symbol na ovládacom paneli. Ovládací panel preto
udržujte v čistote a suchu.
• Pri každom stlačení symbolu na ovládacom paneli sa ozve pípnutie. Doba odozvy na stlačenie symbolov je 1
sekunda; počas tejto doby je potrebné držať prst na príslušnom symbole.
• Senzory nereagujú na tmavé matné farby (nepoužívajte čierne rukavice).
• Pozor na nežiaduce zapnutie spotrebiča, napr. pri čistení!
Pozn.: Dotykové ovládanie sa nachádza na oboch stranách spotrebiča.
Pred prvým použitím
Pred prvým použitím utrite nový spotrebič vlhkou handričkou.
Režim odvetrávania
V tomto režime je odsávaná para odvetrávaná cez výstupné potrubie do odvetrávacej šachty a von z miestnosti. Ak
sú v spotrebiči nainštalované uhlíkové filtre, vyberte ich (pozri časť Čistenie a údržba).
1. Stlačením symbolov„+“ a„-“ zvoľte požadovaný stupeň výkonu ventilátora (1 – 4).
2. Po použití spotrebič vypnite nastavením stupňa výkonu ventilátora na„0“.
Režim recirkulácie
V prípade, že nemáte možnosť odvádzať odsávanú paru von z miestnosti, je možné zvoliť režim recirkulácie.
V tomto režime je odsávaná para filtrovaná cez kovové filtre a cez uhlíkové filtre. Aktívny uhlík v týchto filtroch
pohlcuje pachy a vyčistený vzduch prúdi späť do miestnosti otvormi v hornom kryte komína. a tento režim je
potrebné dokúpiť a namontovať vhodné uhlíkové filtre (pozri časť Čistenie a údržba).
1. Stlačením symbolov„+“ a„-“ zvoľte požadovaný stupeň výkonu ventilátora (1 – 4).
2. Po použití spotrebič vypnite nastavením stupňa výkonu ventilátora na„0“.
Zapnutie/vypnutie osvetlenia
Stlačením symbolu L sa zapne osvetlenie. Opätovným stlačením symbolu L sa osvetlenie vypne.
Funkcia oneskoreného vypnutia
1. Zvoľte požadovaný stupeň výkonu ventilátora (1 – 4).
2. Stlačením symbolu„T“ sa aktivuje nastavenie funkcie oneskoreného vypnutia. Na displeji bude blikať symbol bodky.
3. Opakovaným stlačením symbolov „+“ a „-“ nastavte požadovanú dobu oneskoreného vypnutia 10 – 90 minút.
Displej zobrazuje desiatky minút, t. j. 1 = 10 minút, 2 = 20 minút atď. Nastavenie potvrďte stlačením symbolu „T“
(na displeji časovača bude svietiť nastavený stupeň výkonu ventilátora a na displeji bude blikať symbol bodky).
Pozn.: Ak do 20 sekúnd nepotvrdíte nastavenie doby oneskoreného vypnutia, nastavenie sa zmaže a funkcia
oneskoreného vypnutia sa deaktivuje.
4. Po uplynutí nastavenej doby sa ventilátor spotrebiča vypne.
Pozn.: Ak počas odpočítavania stlačíte symbol „T“ alebo ak vypnete ventilátor ručne pred uplynutím doby
oneskoreného vypnutia, funkcia oneskoreného vypnutia sa vypne.
Funkcia automatickej regulácie výkonu ventilátora
Spotrebič je vybavený tzv. pachovým senzorom, ktorý deteguje zvýšenie pachov v ovzduší.
Funkcia umožňuje automatickú reguláciu výkonu ventilátora v závislosti od množstva pachov v ovzduší.
Po pripojení do elektrickej siete je nutné približne 5 minút nezapínať ventilátor spotrebiča, aby sa senzor kalibroval.
OPO5790

SK
15
Dlhým stlačením symbolu„-“ sa funkcia aktivuje. Na displeji sa rozsvieti písmeno„A“.
Na vypnutie funkcie stlačte a podržte symbol„-“. Na displeji sa rozsvieti„0“.
Funkcia signalizácie výmeny filtrov
Táto funkcia má orientačný význam a pripomenie vám, že je potrebné vyčistiť, príp. vymeniť filtre spotrebiča
pri štandardnom používaní. Funkcia počíta prevádzkové hodiny, tzn. spotrebič nerozozná, či sa výmena vykonala
alebo nevykonala, ale len pripomenie, že je potrebné filtre skontrolovať a vyčistiť, príp. vymeniť.
Po 100 prevádzkových hodinách sa na displeji zobrazí„F“ = požiadavka na vyčistenie tukového filtra.
Po 220 prevádzkových hodinách sa na displeji zobrazí„C“ = požiadavka na výmenu uhlíkového filtra.
Stlačením a podržaním symbolu„T“ počas 10 sekúnd sa vynuluje počítadlo hodín a zobrazený údaj zhasne.
ČISTENIE A ÚDRŽBA
• Pred údržbou a čistením odpojte prívodný kábel z elektrickej zásuvky alebo vypnite istič elektrickej zásuvky
spotrebiča.
• Neponárajte elektrický kábel, zástrčku ani spotrebič do vody ani do inej kvapaliny.
• Všetky ovládacie prvky nastavte do vypnutej polohy.
• Vonkajší povrch spotrebiča čistite vlhkou handričkou, príp. použite neutrálny čistiaci prípravok.
• Na čistenie nepoužívajte drôtenku, drsné špongie, abrazívne prípravky, rozpúšťadlá ani agresívne čistiace prípravky.
• Na čistenie spotrebiča nepoužívajte parný čistič!
Čistenie a výmena filtrov
a) Kovový tukový filter
Pri normálnom používaní spotrebiča by sa mal kovový filter vyčistiť každé 2 mesiace. V prípade častejšieho smaženia
alebo fritovania tento interval skráťte.
Nepoužívajte spotrebič bez riadne nasadeného kovového tukového filtra!
1. Otvorte kryt filtra (Obr. 1).
2. Kovový filter vyberte (Obr. 2). Ak je osadený uhlíkovým filtrom, tak ho odmontujte.
3. Nechajte kovový filter odmočiť v teplej vode s prídavkom saponátu. Vyčistite ho jemnou kefkou, opláchnite čistou
vodou a nechajte vyschnúť.
4. Úplne suchý filter nasaďte opačným postupom naspäť.
5. Zatvorte kryt filtra.
6. Podľa rovnakého postupu vyčistite filtre na oboch stranách spotrebiča.
OPO5790
Obr. 2Obr. 1

SK
16 OPO5790
Obr. 3
INŠTALÁCIA SPOTREBIČA
• Pripojenie spotrebiča by mal vykonávať len kvalifikovaný odborník!
• Zodpovednosť za inštaláciu spotrebiča má kupujúci, nie výrobca. Na chyby spôsobené
nesprávnou inštaláciou sa záruka nevzťahuje.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
• Odporúčame zveriť inštaláciu odbornej firme.
• Výrobca nenesie žiadnu zodpovednosť za škody spôsobené na osobách, zvieratách
a veciach, ktoré vznikli v dôsledku nesprávnej inštalácie.
Pri inštalácii spotrebiča dodržiavajte nasledujúci postup:
1. Na strope nad varnou doskou vyznačte umiestnenie stredu varnej dosky.
2. Vyznačte a vyvŕtajte otvory pre stropný držiak. Upevnite ho priloženými kotvami
a skrutkami (D) (Obr. 7).
3. Pre režim odvetrávania nasaďte na výstupný otvor ventilátora spätnú klapku
a pružným potrubím spojte výstupný otvor ventilátora s otvorom v strope. V prípade
potreby použite redukciu priemeru (150/120 mm).
Pozn.: Pružné potrubie a redukcie nie sú súčasťou dodávky.
4. Nasaďte horný kryt komína (Obr. 8) na stropný držiak a pripevnite ho pomocou
skrutiek (F).
5. Nasaďte dolný kryt komína (Obr. 9) na stropný držiak, vysuňte ho smerom hore
a pomocou skrutiek (E) pripevnite teplo spotrebiča (Obr. 7). Zachovajte minimálnu
výšku nad varnou doskou (450 mm pre elektrické a 550 mm pre plynové varné dosky,
obr. 6). Obr. 6
b) Uhlíkový filter (nutné dokúpiť)
Tento filter sa používa len v režime recirkulácie.
Filter obsahuje aktívny uhlík, ktorý pohlcuje odsávané pachy. Po určitej dobe sa aktívny uhlík nasýti a stratí
schopnosť absorbovať. Filter sa nesmie umývať ani inak čistiť.
Pri normálnom používaní spotrebiča by sa uhlíkový filter mal vymeniť každé 2 mesiace. V prípade častejšieho
smaženia alebo fritovania tento interval skráťte.
1. Otvorte kryt filtra (Obr. 1).
2. Vyberte kovový filter (Obr. 2) a odmontujte z neho uhlíkový filter.
3. Nasaďte nový uhlíkový filter na kovový filter (Obr. 3) a celok nasaďte späť na miesto.
4. Zatvorte kryt filtra.
5. Podľa rovnakého postupu vymeňte filtre na oboch stranách spotrebiča.

SK
17
OPO5790
Obr. 7 Obr. 8 Obr. 9
Demontáž
Pri demontáži najskôr odpojte prívodný kábel z elektrickej siete a potom opačným postupom odmontujte
jednotlivé časti spotrebiča.
ODSTRAŇOVANIE PROBLÉMOV
6. Otvorte rozbočovaciu skrinku a zapojte do nej kábel ovládania. Zapojte prípadné ďalšie konektory.
7. Pripojte prívodný kábel do elektrickej zásuvky a spustite dolný kryt komína smerom dole.
Problém Príčina, riešenie
Ovládanie spotrebiča nefunguje
alebo funguje nesprávne
Nastalo kolísanie alebo krátky výpadok napätia v sieti. Na 10 sekúnd vypnite prívod
el. napätia a potom spotrebič opäť pripojte. Ovládacia elektronika sa vynuluje.
Malý výkon odsávania. Skontrolujte a vyčistite kovové filtre, príp. vymeňte uhlíkové filtre.
Na displeji sa zobrazuje údaj„A“. Zapnutá funkcia automatickej regulácie výkonu ventilátora.
Na displeji sa zobrazuje údaj„C“. Signalizácia kontroly alebo výmeny uhlíkového filtra (v režime recirkulácie).
Na displeji sa zobrazuje údaj„F“. Signalizácia kontroly alebo čistenia tukového
filtra (v režime odvetrávania).

SK
18 OPO5790
DOKOUPITELNÉ PŘÍSLUŠENSTVÍ
Kovový tukový filter 1 ks obj. kód 61990025 cena podľa platného cenníka
Uhlíkový filter 1 ks obj. kód 61990029 cena podľa platného cenníka
Redukcia priemeru 150/120 mm s klapkou obj. kód 61990013 cena podľa platného cenníka
SERVIS
Spotrebiteľ smie vykonávať len výmenu žiaroviek. Údržbu rozsiahlejšieho charakteru alebo opravu, ktorá vyžaduje
zásah do vnútorných častí výrobku, môže vykonať len odborný servis.
OCHRANA ŽIVOTNÉHO PROSTREDIA
• Uprednostnite recykláciu obalových materiálov a starých spotrebičov.
• Škatuľa od spotrebiča sa môže odovzdať do zberu triedeného odpadu.
• Plastové vrecká z polyetylénu (PE) odovzdajte do zberu materiálu na recykláciu.
Recyklácia spotrebiča na konci jeho životnosti:
Symbol na výrobku alebo jeho balení informuje, že tento výrobok nepatrí do domáceho odpadu. Je nutné
odviezť ho na zberné miesto pre recykláciu elektrického a elektronického zariadenia. Správnou likvidáciou
tohto výrobku pomôžete zabrániť negatívnym dôsledkom pre životné prostredie a ľudské zdravie, ktoré by
inak spôsobila nevhodná likvidácia. Podrobnejšie informácie o recyklácii výrobku vám poskytne príslušný
miestny úrad, spoločnosť zaoberajúca sa likvidáciou domáceho odpadu alebo obchod, kde ste výrobok
zakúpili.

PL
19OPO5790
Dziękujemy za zakup produktu marki Concept i życzymy Państwu pełnej satysfakcji podczas jego użytkowania.
Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi, zachowując ją na przyszłość. Prosimy
zadbać o to, aby także pozostałe osoby, które będą posługiwały się urządzeniem, zapoznały się z niniejszą instrukcją.
Producent zastrzega sobie prawo dokonywania zmian technicznych bez uprzedniego informowania, nie odpowiada za
błędy druku i różnice w wyglądzie produktu w porównaniu z ilustracją..
SPIS TREŚCI
Parametry techniczne . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Ostrzeżenia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Opis produktu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Opis panelu sterowania. . . . . . . . . . . . . . . . . . . . . . . . . . .22
Instrukcja obsługi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Czyszczenie i konserwacja . . . . . . . . . . . . . . . . . . . . . . . .23
Instalacja urządzenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Rozwiązywanie problemów . . . . . . . . . . . . . . . . . . . . . .26
Serwis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Ochrona środowiska naturalnego . . . . . . . . . . . . . . . . .26
Parametry techniczne
Napięcie 230 V ~ 50 Hz
Pobór mocy 260 W
Rodzaj wysepkowy
Montaż na suficie
Szerokość 900mm
Głębokość 525mm
Wysokość 1277-1477mm
Średnica rury na wyjściu 150mm
Liczba wentylatorów 1
Stopnie mocy wentylatora 4
Wydajność maks. 900 m3/h
Filtry tłuszczu 2
Funkcja odciąg lub recyrkulacja
Czujnik zapachowy/tryb automatyczny tak/tak
Oświetlenie 3 x 20 W halogen
Ciężar 32kg
Poziom hałasu, odciąg/recyrkulacja < 49/51 dB(A)
PODZIĘKOWANIE

PL
20 OPO5790
OSTRZEŻENIA:
Przy dostawie urządzenia
• Natychmiast po dostarczeniu należy sprawdzić opakowanie i urządzenie, czy nie doszło do ich uszkodzenia
podczas transportu.
• Jeżeli urządzenie jest uszkodzone, nie należy go używać. W takim przypadku, należy niezwłocznie skontaktować
się z dostawcą.
• Przed rozpoczęciem użytkowania należy usunąć z urządzenia wszystkie elementy opakowania i wyjąć materiały
marketingowe.
• Opakowanie należy we właściwy sposób zutylizować.
Instalacja
• Urządzenie jest przeznaczone do zamontowania na suficie.
• Podczas instalacji i wykonywania połączeń elektrycznych należy postępować zgodnie z instrukcją instalacji
urządzenia.
• Podczas instalacji urządzenie musi być odłączone od sieci elektrycznej.
• Należy sprawdzić, czy napięcie w sieci oraz zabezpieczenia prądowe odpowiadają wartościom podanym na
tabliczce znamionowej urządzenia.
• Przed instalacją urządzenia należy upewnić się, czy instalacja elektryczna w budynku jest uziemiona i czy spełnia
wymogi wszystkich obowiązujących przepisów bezpieczeństwa.
• Po zainstalowaniu urządzenia wtyczka elektryczna lub zabezpieczenie muszą być dostępne..
• Instalacji i przyłączenia urządzenia do mediów musi dokonać technik posiadający odpowiednie uprawnienia.
• Jeżeli urządzenie nie zostanie przyłączone do mediów i zainstalowane we właściwy sposób, może grozić to
poważnym urazem lub śmiercią.
• Producent nie odpowiada za szkody powstałe w wyniku nieodpowiedniego użytkowania urządzenia lub jego
niewłaściwego podłączenia do sieci elektrycznej.
Użytkowanie urządzenia
• Nie należy używać urządzenia w sposób inny niż podano w niniejszej instrukcji.
• Urządzenie przeznaczone jest do eksploatacji w gospodarstwie domowym, do wyciągania oparów powstałych
w czasie gotowania żywności lub do pochłaniania zapachów w czasie recyrkulacji.
• Urządzenie należy zainstalować minimalnie 450 mm nad kuchenką elektryczną (lub elektryczną płytą grzewczą)
i minimalnie 550 mm nad kuchenką gazową (lub gazową płytą grzewczą)
• Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękami.
• Przed czyszczeniem i konserwacją lub w przypadku awarii, należy wyłączyć urządzenie i wyjąć wtyczkę z
gniazdka elektrycznego lub wyłączyć odpowiednie zabezpieczenie.
• Wyłączając urządzenie z gniazdka, nie wolno szarpać za przewód zasilający, należy chwycić wtyczkę i pociągnąć
za nią.
• Należy regularnie kontrolować urządzenie i przewód zasilający pod kątem ewentualnych uszkodzeń. Nie wolno
włączać uszkodzonego urządzenia elektrycznego.
• Nie należy zanurzać przewodu zasilającego ani wtyczki w wodzie lub innych cieczach.
• Jeżeli urządzenie nie jest używane, wszystkie elementy sterowania powinny być w położeniu„wyłączone”.
• Pod urządzeniem nie wolno manipulować otwartym ogniem (np. flambowanie)! Po zdjęciu naczynia z palnika
gazowego należy zmniejszyć płomień do minimum lub wyłączyć palnik!
• Należy zadbać, aby średnica palnika na kuchence gazowej lub gazowej płycie grzewczej odpowiadała użytemu
naczyniu do gotowania. W przypadku używania naczyń o średnicy mniejszej niż zalecana płomień może pełzać
