Concept2 OPO4590ss User manual

1
OPO4590ss
CZ
Odsavač par ostrůvkovy
Odsavač par ostrovčekovy
Okap wysepkowy
Salas tipa tvaika nosūcējs
Island cooker hood
OPO4590ss
ENLVPLSKCZ

2OPO4590ss
CZ
CZ

3
OPO4590ss
CZ
PODĚKOVÁNÍ
Děkujeme Vám, že jste si zakoupili výrobek značky Concept, a přejeme Vám, abyste byli s naším výrobkem spokojeni
po celou dobu jeho používání.
Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní
osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.
TECHNICKÉ PARAMETRY
Napětí 220–240 V ~ 50 Hz
Celkový příkon 80 W
Příkon motoru 70 W
Provedení Ostrůvkový
Montáž Na strop
Výška 650 mm - 1230 mm
Šířka 900 mm
Hloubka 580 mm
Průměr výstupního pružného potrubí 150 mm
Počet stupňů výkonu odsávaného vzduchu 4
Kapacita odsávaného vzduchu 581.8 m3/h
Počet tukových filtrů 3
Potřebný počet uhlíkových filtrů pro recirkulaci 2
Režim Odvětrávání/recirkulace
Osvětlení 2 x 5 W
Hmotnost 22,5 kg
Hlučnost odvětrávání/recirkulace ≤56 dB
Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího
upozornění.
OBSAH
Technické parametry
Důležitá upozornění
Popis výrobku
Popis ovládacího panelu
Návod k obsluze
Čištění a údržba
Instalace spotřebiče
Demontáž
Řešení potíží
Servis
Ochrana životního prostředí

4OPO4590ss
CZ
CZ
DŮLEŽITÁ UPOZORNĚNÍ
Při dodání odsavače par
• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k
poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté,
mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovozňujte ho. Co nejdříve se obraťte na
dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové
materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.
Při instalaci
• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Spotřebič užívejte jen v domácnosti a pouze k odsávání par vzniklých při vaření
pokrmů nebo k recirkulaci apohlcování pachů vznikajících při vaření pokrmů.
• Tento spotřebič může být používán v domácnostech a podobných prostorech,
jako jsou:
- Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.
- Spotřebiče používané v zemědělství.
- Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.
- Spotřebiče používané v podnicích zajišťujících nocleh se snídaní.
• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat,
používejte ho mimo jejich dosah.
• Děti si nesmí hrát se spotřebičem.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami
se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo
bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly
seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho
rizikům.
• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky
elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za
přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.

5
OPO4590ss
CZ
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapínejte poškozený spotřebič.
• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky
ve vypnuté poloze.
• Pod spotřebičem nemanipulujte s otevřeným ohněm (např. flambování)! Pokud
sundáte varnou nádobu zplynového hořáku, snižte jeho plamen na minimum
nebo ho vypněte!
• POZOR! Nebezpečí požáru! Dbejte, aby průměr hořáku na plynovém sporáku
nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití
nádob s menším průměrem, než který je doporučen, by mohl plamen začít
hořet i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel.
• Při fritování nebo smažení pokrmů, mějte tyto pokrmy stále pod dohledem. Při
přehřátí oleje hrozí nebezpečí požáru!
• Dbejte, aby se plameny nedostaly do těsné blízkosti spotřebiče.
• Dodržujte intervaly pro výměnu a čištění filtrů (minimálně každé 2-3 měsíce).
Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve filtrech
nebezpečí požáru!
• Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající
platné normy a úřední předpisy.
• Při odvádění odsátého vzduchu by měl být průměr odvětrávacího potrubí
přibližně stejný, nebo větší než průměr výstupního pružného potrubí odsavače.
• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod
spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž
jsou instalována topeniště.
• Při současném provozu spotřebiče a topenišť nesmí být v místnosti podtlak
větší než 4 Pa (0,04 mbar).
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je
opotřebované, případně má jiné defekty.
• Pro čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a
čištěním prodlužujete životnost spotřebiče.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou
starší 8 let a pod dozorem.

6OPO4590ss
CZ
CZ
Případné závady
• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný
odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte
jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za
přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Pokud dojde k poškození přívodního kabelu, obraťte se na autorizovaný servis.
Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako
záruční.

7
OPO4590ss
CZ
POPIS VÝROBKU
1Horní komínový kryt
2Dolní komínový kryt
3Tělo spotřebiče
POPIS OVLÁDACÍHO PANELU
1 Tlačítko pro nastavení času a automatického odvětrávání
2 Tlačítko PLUS
3 Ikona na displeji – odsávání
4 Displej – zobrazení času
5 Ikona na displeji – TURBO odsávání
6 Ikona na displeji – noční světelný režim
7 Ikona na displeji – funkce automatického odsávání
8 Tlačítko MÍNUS
9 Tlačítko zapnutí/vypnutí osvětlení
10 Světelný senzor
1
2
3
1 2 3 4 5 556
557
558 559 10

8OPO4590ss
CZ
CZ
NÁVOD K OBSLUZE
Před prvním použitím
Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otřít i uvnitř vlhkým hadříkem.
Režim odvětrávání
Odsávaný vzduch je odvětráván pomocí výstupního pružného potrubí do odvětrávací šachty pryč z místnosti. Pokud
je ve spotřebiči instalovaný uhlíkový filtr, vyjměte jej (viz kapitola Čištění a údržba).
1. Stisknutím tlačítka plus (2) zapnete spotřebič na požadovaný výkonový stupeň - 1, 2, 3, 4. Jakmile dosáhnete
4. stupně odvětrávání, tlačítko bliká a po pěti minutách se výkon odvětrávání sníží na stupeň 3.
2. Stisknutím tlačítka (9) zapínáte a vypínáte osvětlení spotřebiče.
3. Pro vypnutí spotřebiče stiskněte tlačítko (8) opakovaně v závislosti na stupni odvětrávání,který je
nastaven - 4, 3, 2, 1 a 0.
Funkce automatického odvětrávání
1. Podržte tlačítko pro nastavení času a automatického odvětrávání (1) po dobu 2 sekund a dojde ke spuštění funkce
automatického odvětrávání. Na displeji se rozsvítí Ikona automatického odsávání (7).
2. Na displeji se začne odpočítávat čas – 5 min. Po dobu těchto pěti minut digestoř odsává na nízký výkon.
3. Následuje pauza 55 minut, kdy neprobíhá odvětrávání.
4. Následně se digestoř opět spustí a pět minut odsává na nízký výkon a stále dokola.
5. Funkci automatického odsávání je možné ukončit stisknutím libovolného tlačítka (kromě tlačítka zapnutí/vypnutí
osvětlení (9).
Nastavení času
1. Jedním stiskem tlačítka pro nastavení času (1) aktivujete funkci nastavení denního času na displeji odsavače.
2. Displej bliká po dobu pěti sekund.
3. Během této doby nastavte čas pomocí tlačítka plus (2) a mínus (8).
Časovač – odložené vypnutí
1. Pokud je spotřebič uveden do provozu (viz. kapitola Režim odvětrávání), můžeme na displeji nastavit čas, během
kterého bude spotřebič odsávat, jedná se o nastavení tzv. odloženého vypnutí.
2. Stiskněte tlačítko pro nastavení času (1) pro aktivaci funkce odloženého vypnutí.
3. Displej bliká po dobu pěti sekund a zobrazuje výchozí čas – 3 minuty.
4. Během této doby nastavte pomocí tlačítka plus (2) a mínus (8) požadovaný čas odsávání, maximálně 60 minut.
Pozn.: Pokud neupravíte čas, odpočet bude zahájen automaticky.
Osvětlení
1. Pro zapnutí a vypnutí světla na odsavači stiskněte tlačítko osvětlení (9).
2. Stiskem tohoto tlačítka (9) po dobu 1,5 sekund můžete vybírat mezi třemi odstíny osvětlení odsavače. Jakmile
tlačítko uvolníte, automaticky se nastaví poslední zvolený tón osvětlení.

9
OPO4590ss
CZ
Noční režim osvětlení
1. Na odsavači je možné aktivovat noční režim osvětlení. Pokud světelný senzor (10) zaznamená v místnosti nedostatek
světla, automaticky tlumeně rozsvítí světlo na odsavači. Jakmile se do kuchyně dostane dostatek denního světla,
dojde k automatickému vypnutí nočního režimu.
2. Noční režim aktivujete stiskem tlačítko nastavení času a automatického odvětrávání (1) a tlačítko pro zapnutí/
vypnutí osvětlení (9) zároveň po dobu 2 sekund.
3. Pro vypnutí nočního světelného režimu stiskněte tlačítko nastavení času a automatického odvětrávání (1) a tlačítko
pro zapnutí/vypnutí osvětlení (9) zároveň po dobu 2 sekund.
Režim recirkulace
Pokud nemáte možnost odvádět odsávaný vzduch pryč z místnosti, je možné použít režim recirkulace. V tomto případě
je odsávaný vzduch filtrován přes kovové tukové filtry a přes uhlíkový filtr. Aktivní uhlík v tomto filtru pohlcuje
pachy. Vzduch, který je zbaven pachů proudí zpět do místnosti otvory, které se nachází v horním komínovém krytu. Při
použití režimu recirkulace je nutné dokoupit a namontovat odpovídající uhlíkový filtr (viz kapitola Čištění a údržba).
Poznámka:
Při použití režimu recirkulace (namontování uhlíkového filtru) může dojít k poklesu výkonu odsávaného vzduchu.
ČIŠTĚNÍ A ÚDRŽBA
1. Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické
zásuvky spotřebiče.
2. Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou, následně vytřete do
sucha.
3. Nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky na čistění spotřebiče, může dojít
kpoškrábání povrchu.
4. K čištění spotřebiče nepoužívejte parní čistič!
5. Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na lakovaných nebo nerezových částech
spotřebiče.
Čištění a výměna filtrů
Kovové tukové filtry
Při běžném používání spotřebiče by kovové tukové filtry měly být
zkontrolovány, příp. čištěny každý měsíc. V případě častějšího smažení
nebo fritování tento interval zkraťte.
Nepoužívejte spotřebič bez řádně nasazených kovových tukových
filtrů!
1. Vyjměte kovové filtry dle Obr. 1.
2. Kovové filtry doporučujeme nechat odmočit v teplé vodě s
přídavkem saponátu a poté vyčistit jemným kartáčkem, opláchnout
čistou vodou a nechat uschnout. Filtry je možné mýt i v myčce na
nádobí s programem nižším než 60 °C. V tomto případě je nutné
vyvarovat se použití agresivních mycích prostředků, díky kterým
mohou hliníkové filtry pod vlivem chemické reakce černat.
3. Oschnuté filtry nasaďte zpět. Obr. 1

10 OPO4590ss
CZ
CZ
Uhlíkový filtr (nutno dokoupit)
Tento filtr se používá pouze pro režim recirkulace.
Filtr obsahuje aktivní uhlík, který pohlcuje odsávané pachy. Po určité době se aktivní uhlík nasytí a zkrátí absorpční
funkci. Tento filtr nelze umývat nebo jinak čistit.
Při běžném používání spotřebiče, by měl být uhlíkový filtr vyměněn každé 2-3 měsíce. V případě častějšího smažení
nebo fritování tento interval zkraťte.
1. Vyjměte kovové filtry dle Obr. 1.
2. Uhlíkové filtry jsou umístěny na obou stranách motoru. Otáčejte filtry do doby, dokud nedojde k jejich zajištění (viz
Obr. 2).
3. Při výměně uhlíkového filtru postupujte opačným způsobem.
Otevřeno
ZavřenoOtevřeno
Zavřeno

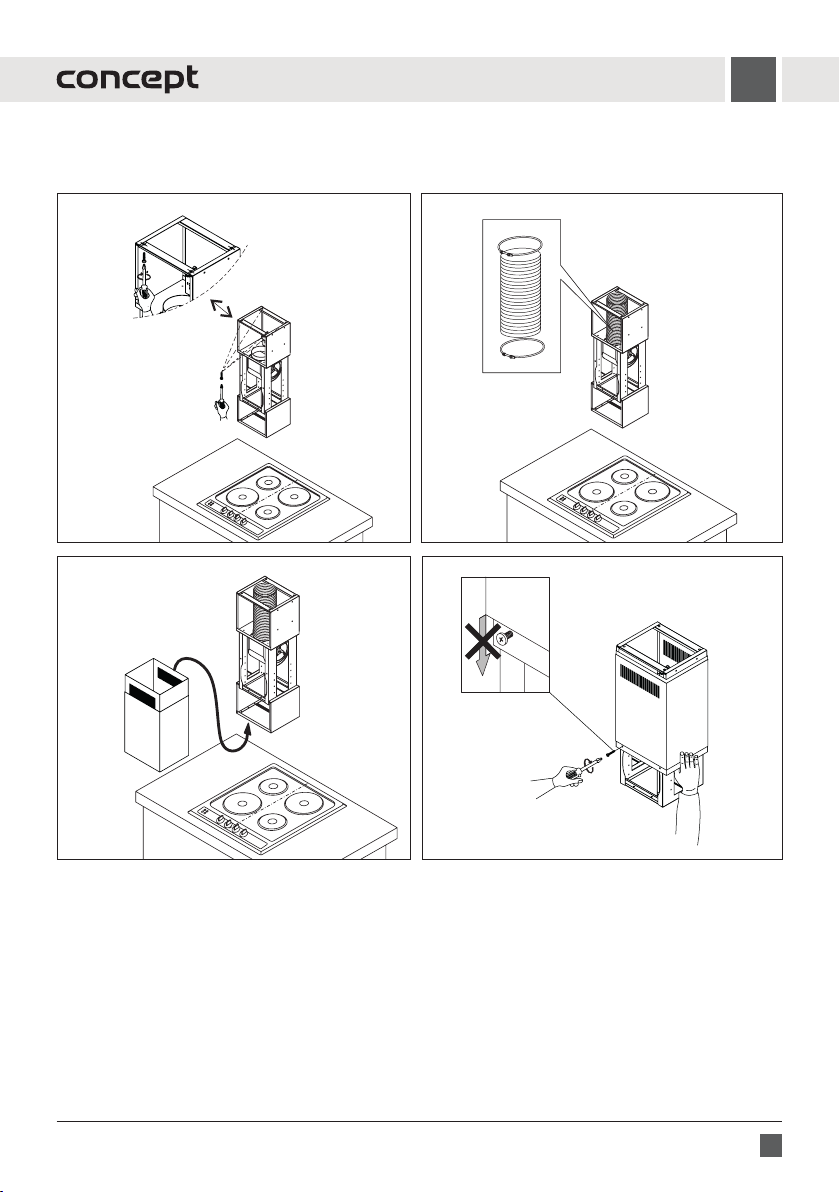

INSTALACE SPOTŘEBIČE
POZOR!
Hrozí nebezpečí úrazu elektrickým proudem! Před instalací spotřebiče odpojte přívodní kabel ze zásuvky elektrického
napětí. Pokud to nebude dodrženo, může to mít za následek smrt nebo úraz elektrickým proudem.
• Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné
instalace.
• Všechny ochranné kryty musí být umístěny pevně na svém místě tak, aby je nebylo možné odstranit bez speciálního
nářadí.
• Spotřebič instalujte minimálně 650 mm nad elektrické sporáky, nebo elektrické varné desky a minimálně 650 mm
nad plynové sporáky, nebo plynové varné desky.
• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod spalin a zplodin nebo do šachty, která
slouží k odvětrávání místností, v nichž jsou instalována topeniště.
• Ohyb ventilační trubky by měl být ≥120°.
• Během vaření musí být místnost dobře odvětrávaná.
Obr. 2

11
OPO4590ss
CZ
Připojení do elektrické sítě
• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče.
• Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely.
• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.
• Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče
spojena s ochranným vodičem elektrické rozvodové sítě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného
spojení.
Rozměry spotřebiče
580
600–1180
50
900
286
286
Ø 150
210
210
10
234
190
234

12 OPO4590ss
CZ
CZ
Při instalaci spotřebiče dodržujte následující postup:
1. Před prvním použitím odstraňte ze spotřebiče všechny obaly amarketingové materiály.
2. Na stropě nad varnou deskou vyznačte polohu středu varné desky (Obr. 3). Před instalací se přesvědčte, že
odsavač bude zavěšen vminimální požadované výšce (550 mm od elektrické varné desky a650 mm od plynové
varné desky), (Obr. 4).
3. Označte avyvrtejte otvory pro uchycení stropního držáku odsavače (Obr. 4 aObr. 5).
4. Pomocí hmoždinek ašroubů připevněte stropní držák odsavače do vyvrtaných otvorů ve stropu
(Obr. 6 aObr. 7).
5. Po připevnění odsavače nasaďte na výstupní otvor výstupní pružné potrubí (Obr. 8). Vpřípadě potřeby použijte
redukci oprůměru (150/120 mm). Druhou část pružného potrubí vložte do připraveného otvoru ve stropu.
6. Na připevněný stropní držák odsavače nasaďte horní aspodní komínový kryt (Obr. 9).
7. Horní komínový kryt připevněte kstropnímu držáku odsavače, ale šrouby nezašroubovávejte úplně, nechte je
lehce nedotažené, aby dolní komínový kryt nesjížděl dolů azastavil se onedotažené šrouby (Obr. 10).
8. Ke stropnímu držáku připevněte tělo odsavače (Obr. 11 aObr. 12).
9. Vrozbočovací krabici zapojte všechny potřebné konektory.
10. Připojte přívodní kabel do zásuvky elektrického napětí. Zašroubujte
šrouby na horním komínovém krytu aspusťte dolní komínový kryt
dolů (Obr. 13).í.
Obr.3 Obr.4
YX
550 mm
650 mm
Obr.5 Obr.6

13
OPO4590ss
CZ
Obr.7 Obr.8
Obr.9 Obr.10

14 OPO4590ss
CZ
CZ
Demontáž
Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:
1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).
2. Následně opačným způsobem jakým se provádí instalace spotřebiče, demontujete jednotlivé části odsavače.
Obr.13
Obr.11 Obr.12

15
OPO4590ss
CZ
ŘEŠENÍ POTÍŽÍ
Popis závady Možná příčina Řešení
Světla svítí, ale motor
nepracuje
Lopatky motoru jsou zablokované. Obraťte se na servis.
Motor nebo jeho důležité části jsou
poškozeny. Obraťte se na servis.
Špatně nebo málo zasunutá zástrčka do
zásuvky elektrického napětí. Zkontrolujte připojení zástrčky.
Zásuvka není napájena. Zkontrolujte napájení zásuvky např.
připojením jiného spotřebiče.
Světla nesvítí a motor
nepracuje
Špatně nebo málo zasunutá zástrčka do
zásuvky elektrického napětí. Zkontrolujte připojení zástrčky.
Zásuvka není napájena. Zkontrolujte napájení zásuvky např.
připojením jiného spotřebiče.
Z kovových tukových filtrů
odkapává mastnota
Silně znečištěné filtry. Nebezpečí
požáru!
Ihned vyčistěte, nebo vyměňte kovové
tukové filtry.
Vibrace spotřebiče
vzapnutém stavu
Lopatky motoru jsou poškozené. Obraťte se na servis.
Motor není pevně připevněn. Obraťte se na servis, nebo připevněte
motor.
Odsavač není pevně uchycen. Připevněte odsavač.
Nedostatečný odtah
odsávaného vzduchu
Vzdálenost mezi digestoří a varnou
deskou je příliš velký.
Snižte vzdálenost mezi digestoří
avarnou deskou.
Velký průvan, příliš mnoho otevřených
dveří nebo oken. Uzavřete některé dveře nebo okna.
Motor přestal pracovat Tepelná pojistka proti přehřátí motoru
se aktivovala.
Zlepšete větrání místnosti, otevřete
dveře nebo okna, příp. zkontrolujte
vzdálenost mezi digestoří a varnou
deskou. V případě potřeby vzdálenost
mezi digestoří a varnou deskou zvyšte.
Odsavač není v rovině Odsavač není v rovině nebo nejsou
pevně dotaženy šrouby držáku.
Zkontrolujte, zda je odsavač v rovině,
příp. utáhněte upevňovací šrouby
avyrovnejte odsavač do roviny.

16 OPO4590ss
CZ
CZ
Výměna osvětlení
Při výměně osvětlení musí být osvětlení nahrazeno osvětlením stejného typu se stejnými parametry.
Při výměně osvětlení postupujte následovně:
1. Odpojte spotřebič od napájecí sítě, nebo vypněte příslušný jistič.
2. Vyjměte kovové filtry (viz kapitola Čištění avýměna filtrů) apomocí dvou šroubů demontujte spodní kryt
sosvětlením.
3. Odpojte svorku LED osvětlení.
4. Vyměňte osvětlení za osvětlení stejného typu.
5. Montáž spodního krytu sosvětlením proveďte opačným způsobem, než kterým jste spodní kryt demontovali.
6. Nasaďte kovové filtry apřipojte spotřebič knapájecí síti, nebo zapněte příslušný jistič.
Příkon Napětí Obrázek LED žárovky
LED Žárovka 2 x 5W DC 12 V
SERVIS
Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést
kvalikovaný odborník nebo servis.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci.
Recyklace spotřebiče na konci jeho životnosti:
Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o elektrickém
odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že
tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro
recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku
pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak
byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu
s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte
u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde
jste výrobek zakoupili.

18
SK
OPO4590ss
SK
POĎAKOVANIE
Ďakujeme vám, že ste sa rozhodli kúpiť si výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom
spokojní po celý čas jeho používania.
Pred prvým použitím si prosím pozorne preštudujte celý návod naobsluhu a dobre ho odložte. Zabezpečte, aby všetci,
ktorí budú tento výrobok používať, boli oboznámení stýmto návodom.
TECHNICKÉ PARAMETRE
Napätie 220–240 V ~ 50 Hz
Celkový príkon 80 W
Príkon motora 70 W
Prevedenie Ostrovčekový
Montáž Na strop
Výška 650 mm - 1230 mm
Šírka 900 mm
Hĺbka 580 mm
Priemer výstupného pružného potrubia 150 mm
Počet stupňov výkonu odsávaného vzduchu 4
Kapacita odsávaného vzduchu 581.8 m3/h
Počet tukových filtrov 3
Potrebný počet uhlíkových filtrov na recirkuláciu 2
Režim Vetranie/recirkulácia
Osvetlenie 2 x 5 W
Hmotnosť 22,5 kg
Hlučnosť vetrania/recirkulácie ≤56 dB
Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého
upozornenia.
OBSAH
Technické parametre
Dôležité upozornenia
Popis výrobku
Popis ovládacieho panelu
Návod naobsluhu
Čistenie a údržba
Inštalácia prístroja
Riešenie problémov
Servis
Ochrana životného prostredia

19
SK
OPO4590ss
DÔLEŽITÉ UPOZORNENIA
Pri dodaní odsávača pár
• Ihneď po dodaní skontrolujte obal a spotrebič, či počas prepravy nedošlo k
poškodeniu.
• POZOR! Niektoré rohy a hrany spotrebiča, ktoré budú po inštalácii zakryté,
môžu byť ostré! Buďte opatrní, aby ste zabránili poraneniu!
• Ak je prístroj poškodený, nezačnite ho používať. Čo najskôr sa obráťte
nadodávateľa.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové
materiály.
• Obalový materiál odložte mimo dosahu detí alebo zlikvidujte.
Pri inštalácii
• Nepoužívajte spotrebič inak, než je uvedené vtomto návode.
• Spotrebič používajte iba vdomácnosti a len na odsávanie pár vzniknutých pri
varení pokrmov alebo narecirkuláciu apohlcovanie pachov vznikajúcich pri
varení pokrmov.
• Tento prístroj sa môže používať v domácnostiach a podobných priestoroch,
ako sú:
- Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.
- Spotrebiče používané vpoľnohospodárstve.
- Spotrebiče používané hosťami v hoteloch, moteloch a iných oblastiach.
- Spotrebiče používané v podnikoch zaisťujúcich nocľah s raňajkami.
• Nesiahajte na prístroj vlhkými alebo mokrými rukami.
• Nedovoľte deťom a nesvojprávnym osobám používať prístroj, používajte ho
mimo ich dosahu.
• Deti sa nesmú s prístrojom hrať.
• Dbajte na zvýšenú opatrnosť, ak sa spotrebič používa vblízkosti detí.
• Nedovoľte, aby sa prístroj používal ako hračka.
• Tento spotrebič môžu používať deti od veku 8 rokov a osoby so zníženými
fyzickými, zmyslovými alebo duševnými schopnosťami alebo bez príslušných
skúseností a znalostí, ak sú pod dohľadom alebo boli oboznámené s pokynmi
opoužívaní spotrebiča bezpečným spôsobom a rozumejú jeho rizikám.
• V prípade poruchy spotrebič vypnite a vytiahnite zástrčku zo zásuvky
elektrického napätia.
• Pri odpájaní prístroja zo zásuvky elektrického napätia nikdy neťahajte za
prívodný kábel, ale uchopte zástrčku aťahom prístroj odpojte.
• Prívodný kábel ani zástrčku neponárajte do vody ani do inej kvapaliny.

20
SK
OPO4590ss
SK
• Pravidelne kontrolujte spotrebič aj prívodný kábel, či nie sú poškodené.
• Poškodený spotrebič nezapínajte.
• Ak sa spotrebič nepoužíva, dbajte na to, aby všetky jeho ovládacie prvky boli
vo vypnutej polohe.
• Pod spotrebičom nemanipulujte sotvoreným ohňom (napr. pri flambovaní)!
Ak dáte preč varnú nádobu zplynového horáka, plameň znížte na minimum
alebo ho vypnite!
• POZOR! Nebezpečenstvo požiaru! Dbajte, aby priemer horáka na plynovom
sporáku alebo plynovej varnej doske zodpovedal použitému riadu. Pri použití
nádob s menším priemerom, než ktorý sa odporúča, by plameň mohol začať
horieť aj po bokoch nádoby a hrozilo by nebezpečenstvo roztavenia plastových
držadiel.
• Pri fritovaní a vyprážaní majte pokrmy stále pod kontrolou. Pri prehriatí oleja
hrozí nebezpečenstvo požiaru!
• Dbajte, aby sa plamene nedostali do tesnej blízkosti prístroja.
• Dodržujte intervaly na výmenu a čistenie filtrov (minimálne každé 2 - 3
mesiace). Pri nedodržaní týchto požiadaviek následkom usadzovania tuku vo
filtroch existuje riziko vzniku požiaru!
• Pri odvádzaní odsávaného vzduchu treba dodržiavať všetky príslušné platné
normy a úradné predpisy.
• Pri odvádzaní odsávaného vzduchu by priemer vetracieho potrubia mal byť
zhruba rovnaký alebo väčší než priemer výstupného pružného potrubia
odsávača.
• Odsávaný vzduch nesmie byť vedený do komína, ktorý je určený na odvádzanie
spalín a splodín, ani do šachty, ktorá slúži na vetranie miestností, vktorých sú
inštalované zdroje tepla.
• Pri súčasnom používaní spotrebiča a zdrojov tepla nesmie byť v miestnosti
podtlak väčší než 4 Pa (0,04 mbar).
• Nepoužívajte iné príslušenstvo, než ktoré odporúča výrobca.
• Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je
opotrebované alebo má iné defekty.
• Na čistenie nepoužívajte čistiace prostriedky, ktoré spôsobujú koróziu.
Pravidelnou údržbou a čistením predĺžite životnosť prístroja.
• Domáce čistenie a údržbu nesmú robiť deti, ak nedosiahli 8 rokov a nemajú nad
sebou dozor.
