Concept2 OPV3260 User manual

OPV3260
Odsavač par výsuvný
Odsavač pár výsuvný
Wyciąg kuchenny wysuwany
Vapor extending absorber
SK PL ENCZ

CZ
1OPV3260
Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po
celou dobu jeho používání.
Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby,
které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.
Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího
upozornění.
OBSAH
Technické parametry . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Důležitá upozornění...............................2
Popis výrobku ....................................3
Popis ovládacího panelu...........................3
Návod k obsluze ..................................4
Čištění a údržba...................................4
Instalace spotřebiče ...............................5
Servis ............................................7
Ochrana životního prostředí .......................7
Technické parametry
Napětí 230 V ~ 50 Hz
Příkon 150 W
Provedení výsuvné
Montáž do horní skříňky
Šířka 600 mm
Hloubka 310 - 470mm
Výška 175mm
Průměr výstupního potrubí 120mm
Počet ventilátorů 1
Počet stupňů výkonu ventilátorů 2
Kapacita max. 320 m3/h
Počet tukových filtrů 2
Režim odvětrávání nebo recirkulace
Osvětlení 1 x 40W žárovka
Hmotnost 5,9kg
Hlučnost, odvětrávání/recirkulace < 57/58 dB(A)
PODĚKOVÁNÍ

CZ
2OPV3260
DŮLEŽITÁ UPOZORNĚNÍ:
Při dodání spotřebiče
• Ihnedpododánízkontrolujteobalaspotřebič,zdanevzniklyškodypřipřepravě.
• Pokudjespotřebičpoškozen,nezprovozňujteho.Conejdřívesespojtesdodavatelem.
• Předprvnímpoužitímodstraňtezespotřebičevšechnyobalyamarketingovémateriály.
• Obalovýmateriálřádnězlikvidujte.
Při instalaci
• Spotřebičjeurčenýkvestavbědohornískříňkykuchyňskéhonábytku.
• Přiinstalaciapřipojeníseřiďtemontážnímnávodem.
• Přiinstalacimusíbýtspotřebičodpojenodelektrickésítě.
• Předprvnímuvedenímspotřebičedoprovozusepřesvědčte,zdajevašedomácíelektroinstalaceuzemněna
a zda odpovídá všem platným bezpečnostním předpisům.
• Ověřte,zdapřipojovanénapětíaproudovéjištěníodpovídáhodnotámnatypovémštítkuspotřebiče.Používejte
pouze přívod elektrického napětí s uzemněním.
• Poinstalacimusíbýtvolněpřístupnáelektrickázástrčkanebojističspotřebiče.
• Vášspotřebičmusíinstalovatapřipojovattechnikspříslušnýmoprávněním.
• Vpřípadě,žespotřebičnebudesprávněpřipojennebobudeuvedendoprovozubezodbornéinstalace,můžese
vyskytnout nebezpečí těžkých zranění nebo usmrcení osob.
• Výrobce nepřebírá záruku za škody, které vzniknou neodborným používáním spotřebiče nebo nesprávným
elektrickým připojením.
V běžném provozu
• Nepoužívejtespotřebičjinak,nežjepopsánovtomtonávodu.
• Spotřebičužívejtejenvdomácnosti a pouzekodsávánípar vzniklýchpřivařenípokrmů nebo krecirkulaci
a pohlcování pachů vznikajících při vaření pokrmů.
• Spotřebič instalujte minimálně 650mm nad elektrické sporáky (nebo elektrické varné desky) a minimálně
750 mm nad plynové sporáky (nebo plynové varné desky).
• Nesahejtenaspotřebičvlhkýmanebomokrýmarukama.
• Předčištěnímaúdržbounebovpřípaděporuchyvypnětespotřebičavytáhnětezástrčkuzezásuvkyelektrického
napětí nebo vypněte příslušný jistič.
• Přivypojováníspotřebičezezásuvkyelektrickéhonapětínikdynetahejtezapřívodníkabel,aleuchoptezástrčku
a tahem ji vypojte.
• Pravidelněkontrolujtespotřebičipřívodníkabelzdůvodupoškození.Nezapínejtepoškozenýspotřebič.
• Neponořujtepřívodníkabelnebozástrčkudovodyanidojinékapaliny.
• Není-lispotřebičvprovozu,dbejtenato,abybylyvšechnyjehoovládacíprvkyvevypnutépoloze.
• Pod spotřebičem nemanipulujte s otevřeným ohněm (např. flambování)! Pokud sundáte varnou nádobu
zplynovéhohořáku,snižtejehoplamennaminimumnebohovypněte!
Dbejte, aby průměr hořáku na plynovém sporáku nebo plynové varné desce odpovídal použitému varnému nádobí.
Při použití nádob menších než doporučených by plamen hořel i po stranách nádoby a hrozilo by nebezpečí
roztaveníplastovýchdržadel,nebezpečípožáruapoškozeníspotřebiče!
• Pokudfritujetenebosmažítepokrmy,mějtejestálepoddohledem.Připřehřátíolejehrozínebezpečípožáru!
• Dodržujteintervalyprovýměnuačištěnífiltrů(minimálněkaždé2měsíce).Přinedodrženítěchtopožadavků
vznikávlivemusazovánítukuvefiltrechnebezpečípožáru!
• Přiodváděníodsávanéhovzduchujenutnédodržovatvšechnyodpovídajícíplatnénormyaúřednípředpisy.

C
B
A
CZ
3
OPV3260
POPIS VÝROBKU
A Horní kryt
B Tělo spotřebiče
C Výsuvné čelo spotřebiče
Příslušenství
1. Zpětná klapka
• Přiodvětrávacímrežimu bymělbýtprůměr odvětrávacíhopotrubí přibližněstejnýjakoprůměrvýstupního
potrubí odsavače (120 mm).
• Odsávaný vzduch nesmí být zaveden do komína pro odvod spalin a zplodin nebo do šachty, která slouží
k odvětrávání místností, v nichž jsou instalována topeniště.
• Připrovozuspotřebiče vodvětrávacímrežimuje třebazajistitdostatečnýotvorpropřiváděnývzduch,jeho
velikost by měla být přibližně stejná nebo větší, než velikost otvoru pro odsávaný vzduch.
• Přisoučasnémprovozuspotřebičevodvětrávacímrežimuatopenišťnesmíbýtvmístnostipodtlakvětšínež4
Pa (0,04 mbar).
• Nepoužívejtejinépříslušenství,nežjedoporučenovýrobcem.
Jsou-li v domácnosti děti
• Nedovoltedětemanesvéprávnýmosobámsespotřebičemmanipulovat,používejtehomimojejichdosahu.
• Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečnou duševní
způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné
seznámené osoby.
• Dbejtezvýšenéopatrnosti,pokudjespotřebičpoužívánvblízkostidětí.
• Nedovolte,abybylspotřebičpoužívánjakohračka.
1
POPIS OVLÁDACÍHO PANELU
1. Přepínač výkonu ventilátoru
2. Vypínač osvětlení
1
2

CZ
4
NÁVOD K OBSLUZE
Před prvním použitím
Než uvedete nový spotřebič do provozu, měli byste jej otřít vlhkým hadříkem.
Režim odvětrávání
V tomto režimu jsou odsávané páry odvětrávány výstupním potrubím do odvětrávací šachty ven z místnosti. Pokud
jsouvespotřebičiinstalovanéuhlíkovéfiltry,vyjměte je (viz odstavec Čištění a údržba).
1. Vysuňte čelo spotřebiče, abyste zvětšili odsávací plochu spotřebiče.
2. Přepínačem (1) zvolte požadovaný výkon ventilátoru (I nebo II).
3. Po použití spotřebič vypněte nastavením přepínače výkonu ventilátoru (1) do polohy„0“.
Režim recirkulace
Pokud nemáte možnost odvádět odsávané páry ven z místnosti, lze zvolit režim recirkulace. V tomto režimu jsou
odsávanépáry filtroványpřeskovovéfiltryapřesuhlíkovéfiltry.Aktivní uhlíkvtěchtofiltrechpohlcujepachy
a vyčištěný vzduch proudí zpět do místnosti. Pro tento režim je nutné dokoupit a namontovat odpovídající
uhlíkovéfiltry(vizodstavecČištěníaúdržba).
1. Vysuňte čelo spotřebiče, abyste zvětšili odsávací plochu spotřebiče.
2. Přepínačem (1) zvolte požadovaný výkon ventilátoru (I nebo II).
3. Po použití spotřebič vypněte nastavením přepínače výkonu ventilátoru (1) do polohy„0“.
Zapnutí/vypnutí osvětlení
Vypínačem (2) zapnete nebo vypnete osvětlení.
ČIŠTĚNÍ A ÚDRŽBA
• Předúdržbouačištěnímvypojtepřívodníkabelzezásuvkyelektrickéhonapětínebovypnětejističelektrické
zásuvky spotřebiče.
• Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.
• Všechnyovládacíprvkynastavtedovypnutépolohy.
• Vnějšípovrchspotřebičečistětevlhkýmhadříkem,příp.použijteneutrálníčisticíprostředek.
• Nepoužívejte k čištění drátěnku, drsné houbičky, abrazivní prostředky, rozpouštědla nebo agresivní čisticí
prostředky.
• Kčištěníspotřebičenepoužívejteparníčistič!
Čištění a výměna filtrů
a) Kovové tukové filtry
Při normálním používání spotřebiče by kovové tukové filtry měly být vyčištěny každé
2měsíce.Vpřípaděčastějšíhosmaženínebofritovánítentointervalzkraťte.
 Nepoužívejtespotřebičbezřádněnasazenýchkovovýchtukovýchltrů!

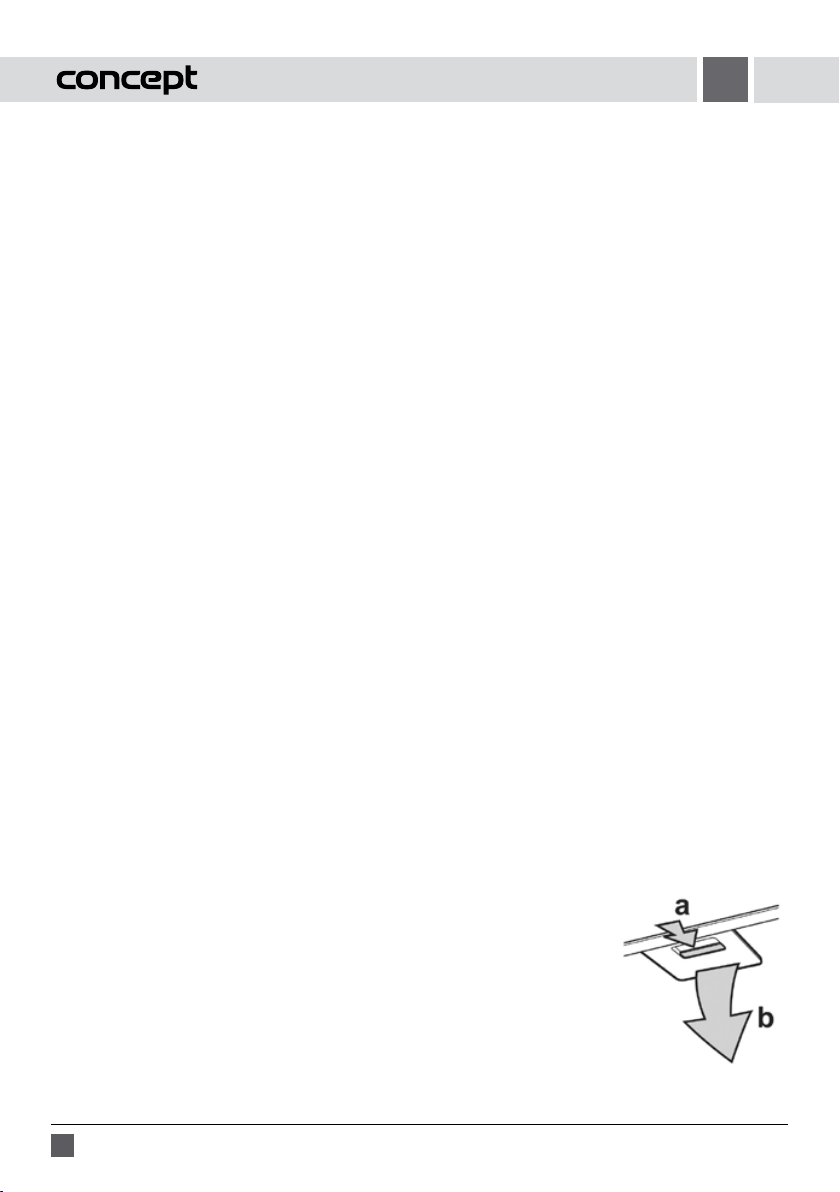

1. Kovové filtry vyjměte (Obr. 1). Pokud jsou osazeny uhlíkovými filtry, tak tyto filtry
odstraňte.
2. Nechte kovové filtry odmočit v teplé vodě s přídavkem saponátu.Vyčistěte je jemným
kartáčkem, opláchněte čistou vodou a nechte oschnout.
3.Úplněsuchéltryopačnýmpostupemnasaďtezpět.
Obr. 1
OPV3260

CZ
5
OPV3260
b)Uhlíkovéfiltry(nutnodokoupit)
Tytofiltrysepoužívajípouzevrežimurecirkulace.
Filtry obsahují aktivní uhlík, který pohlcuje odsávané pachy. Po určité době se aktivní uhlík nasytí a ztratí absorpční
funkci.Tytofiltrynelzeumývatnebojinakčistit.
Přinormálnímpoužíváníspotřebičebyuhlíkovéfiltrymělybýtvyměněnykaždé2měsíce.Vpřípaděčastějšího
smaženínebofritovánítentointervalzkraťte.
1.Vyjmětekovovéfiltry(Obr.1)aznichsejměteuhlíkovéfiltry.
2.Nasaďtenovéuhlíkovéfiltrynakovovéfiltry(Obr.2)aceleknasaďtezpět.

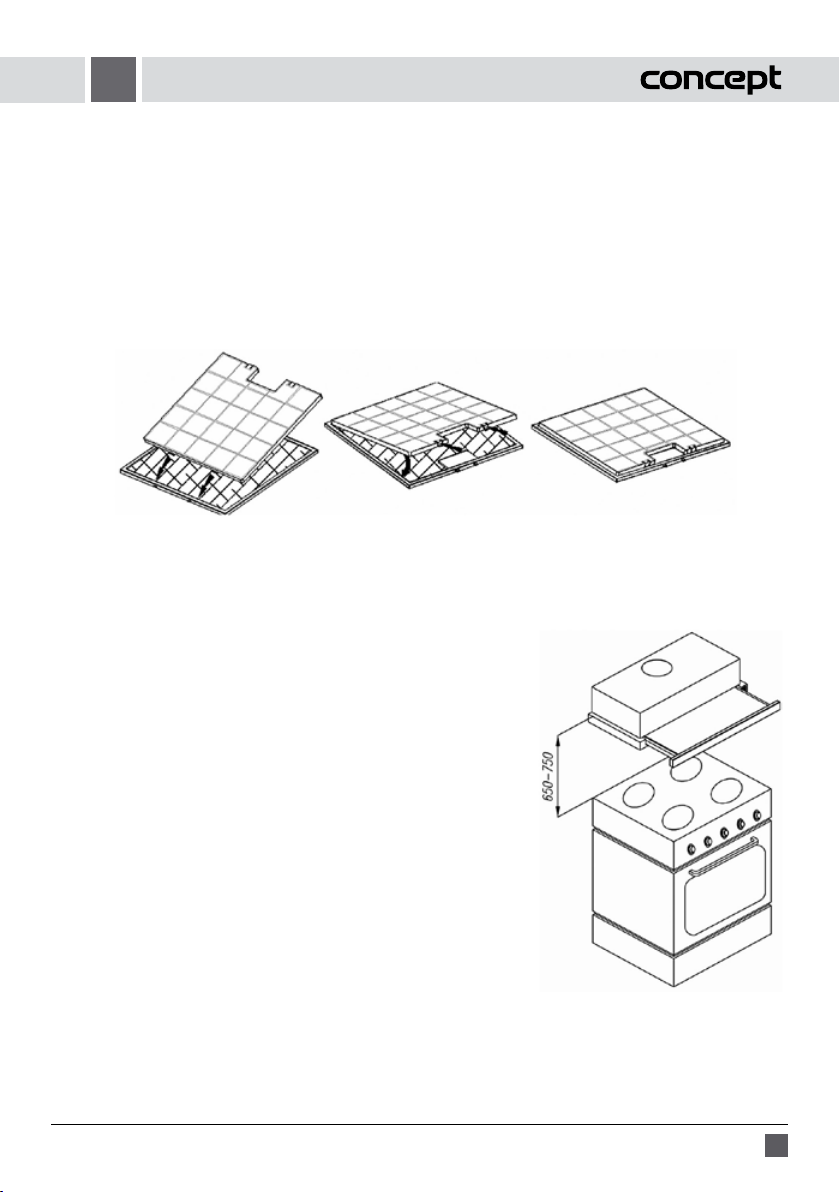

Obr. 2
INSTALACE SPOTŘEBIČE
• Připojení spotřebiče by měl provádět kvalifikovaný odborník!
• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce. Na
závady způsobené nesprávnou instalací se nevztahuje záruka.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly
a marketingové materiály.
• Doporučujemeinstalacisvěřitodbornéfirmě.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na
osobách, zvířatech a věcech v důsledku nesprávné instalace.
Při instalaci spotřebiče dodržujte následující postup:
1. Vyjměteobatukové(příp.uhlíkové)filtry.
2. Přiložte spotřebič na spodní desku horní skříňky kuchyňského
nábytku. Zkontrolujte podle Obr. 3 minimální požadovanou
montážní výšku spotřebiče (650 mm pro elektrické a 750 mm pro
plynové varné desky).
3. Spodním otvorem ve spotřebiči uvidíte upevňovací otvory. Vyznačte
jejich polohu na spodní desce skříňky.
4. Vyznačte si polohu a průměr otvoru pro výstupní potrubí.
5. Vyvrtejte otvor pro výstupní potrubí.
6. Upevněte spotřebič přiloženými vruty na spodní stranu skříňky
(Obr. 4).
Obr. 3

CZ
6OPV3260
Demontáž
Při demontáži nejdříve odpojte přívodní kabel od elektrické sítě, pak opačným postupem demontujte jednotlivé
části spotřebiče.

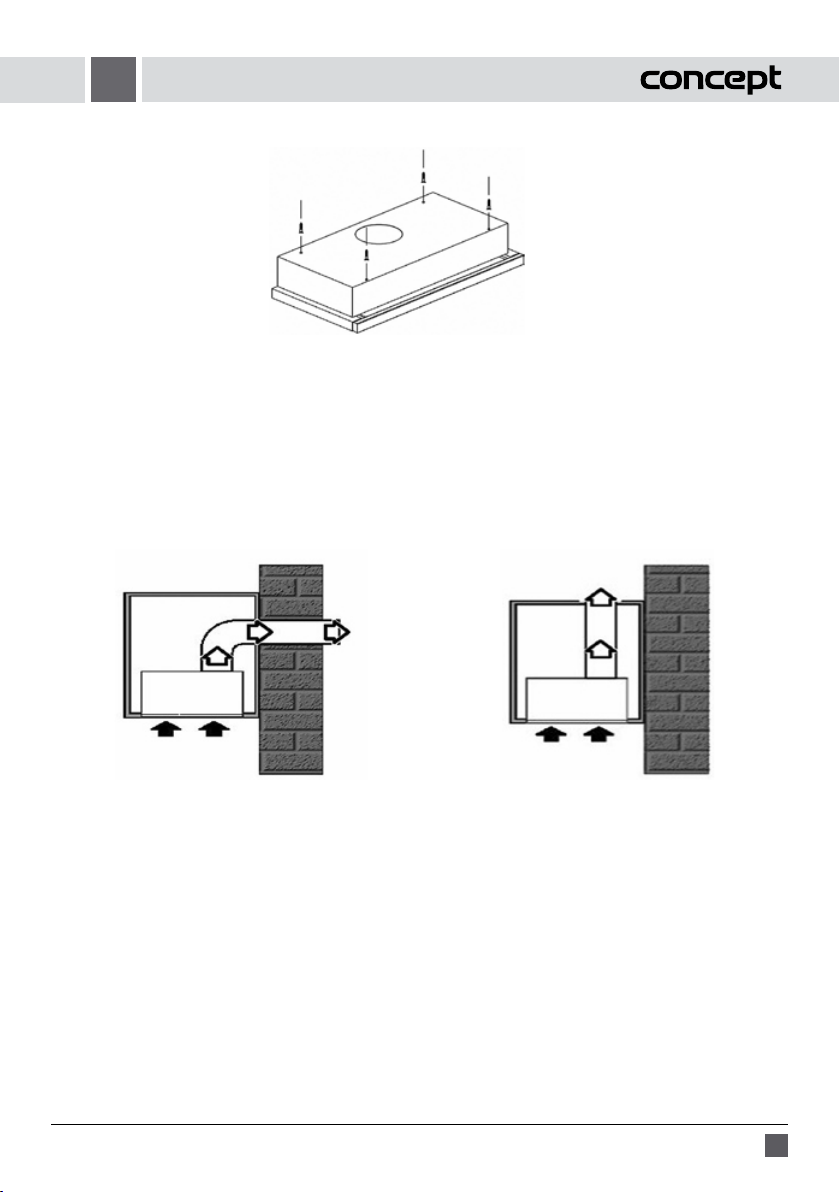

Obr. 4
Obr. 5 Obr. 6
7. Pro režim odvětrávání nasaďte na výstupní otvor ventilátoru zpětnou klapku a spojte pružným potrubím
výstupní otvor ventilátoru s otvorem ve stěně (Obr. 5).
 Prorežimrecirkulacenasaďtenavýstupníotvorventilátorupouzepružnépotrubía ponechtejeho výstup
vyústěný do místnosti (Obr. 6).
Pozn.: Pružné potrubí není součástí dodávky.
8. Nasaďtetukový(příp.uhlíkový)filtr.
9. Připojte přívodní kabel do zásuvky elektrického napětí.
DOKOUPITELNÉ PŘÍSLUŠENSTVÍ
Kovovýtukovýfiltr1ks obj.kód61990008 cenadleplatnéhoceníku
Uhlíkovýfiltr1ks obj.kód61990005 cenadleplatnéhoceníku

CZ
7
OPV3260
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
• Preferujterecyklaciobalovýchmateriálůastarýchspotřebičů.
• Krabiceodspotřebičemůžebýtdánadosběrutříděnéhoodpadu.
• Plastovésáčkyzpolyetylénu(PE)odevzdejtedosběrumateriálukrecyklaci.
Recyklace spotřebiče na konci jeho životnosti:
Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné
odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné
likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví,
kteréby jinak bylyzpůsobenynevhodnou likvidacítohoto výrobku.Podrobnějšíinformaceo recyklaci
tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste
výrobek zakoupili.
SERVIS
Výměna žárovky
Předvýměnounechtežárovkuvychladnout.Hrozínebezpečípopálení!
Výměnuproveďtenásledujícímzpůsobem:
• Vypojtepřívodníkabelzezásuvkyelektrickéhonapětínebovypnětejističelektrickézásuvkyspotřebiče.
• Demontujtekrycískloaproveďtevýměnužárovkyzanovou,stejnéhotypu(max.40W)!
• Upevnětekrycísklozpět.
Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést
odborný servis.

SK
8OPV3260
Výrobcasivyhradzujeprávonaprípadnétechnickézmeny,tlačovéchybyaodlišnostivovyobrazeníbezpredchádzajúceho
upozornenia.
OBSAH
Technické parametre ..............................1
Dôležité upozornenie .............................2
Popis výrobku ....................................3
Popis ovládacieho panela..........................3
Návod na obsluhu................................ 4
Čistenie a údržba .................................4
Inštalácia spotrebiča ..............................5
Servis ............................................7
Ochrana životného prostredia .....................7
Technické parametre
Napätie 230 V ~ 50 Hz
Príkon 150 W
Vyhotovenie výsuvné
Montáž do hornej skrinky
Šírka 600 mm
Hĺbka 310 - 470 mm
Výška 175 mm
Priemer výstupného potrubia 120 mm
Počet ventilátorov 1
Počet stupňov výkonu ventilátorov 2
Kapacita max. 320 m3/h
Počet tukových filtrov 2
Režim odvetrávanie alebo recirkulácia
Osvetlenie 1 x 40 W žiarovka
Hmotnosť 5,9 kg
Hlučnosť,odvetrávanie/recirkulácia < 57/58 dB(A)
Ďakujeme vám, že ste si kúpili výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní po celú
dobu jeho používania.
Pred prvým použitím si preštudujte pozorne celý návod na obsluhu a potom ho uschovajte. Zaistite, aby aj ostatné
osoby,ktorébudúsvýrobkommanipulovať,bolioboznámenéstýmtonávodom.
POĎAKOVANIE
Deklarovaná hodnota emisie hluku
tohoto spotrebiča je < 57/58 dB(A), čo
predstavuje hladinu A akustického
výkonu vzhĺadom na referenčný
akustický výkon 1 pW.

SK
9
OPV3260
DÔLEŽITÉ UPOZORNENIA:
Pri dodaní spotrebiča
• Ihneďpododanískontrolujteobalaspotrebič,činevznikliškodypripreprave.
• Pokiaľjespotrebičpoškodený,neuvádzajtehodoprevádzky.Čonajskôrsaspojtesdodávateľom.
• Predprvýmpoužitímodstráňtezospotrebičavšetkyobalyamarketingovémateriály.
• Obalovýmateriálriadnezlikvidujte.
Pri inštalácii
• Spotrebičjeurčenýnavstavaniedohornejskrinkykuchynskéhonábytku.
• Priinštaláciiapripojenísariaďtemontážnymnávodom.
• Priinštaláciimusíbyťspotrebičodpojenýodelektrickejsiete.
• Predprvýmuvedenímspotrebičadoprevádzkysapresvedčite,čijevašadomácaelektroinštaláciauzemnenáači
zodpovedá všetkým platným bezpečnostným predpisom.
• Overte,čipripájanénapätieaprúdovéisteniezodpovedáhodnotámnatypovomštítkuspotrebiča.Používajteiba
prívod elektrického napätia s uzemnením.
• Poinštaláciimusíbyťvoľneprístupnáelektrickázástrčkaaleboističspotrebiča.
• Vášspotrebičmusíinštalovaťapripájaťtechnikspríslušnýmoprávnením.
• Vprípade,žespotrebičnebudesprávnepripojenýalebobudeuvedenýdoprevádzkybezodbornejinštalácie,môže
savyskytnúťnebezpečenstvoťažkýchzraneníalebousmrteniaosôb.
• Výrobcanepreberázárukuzaškody,ktorévzniknúneodbornýmpoužívanímspotrebičaalebonesprávnymelektrickým
pripojením.
V bežnej prevádzke
• Nepoužívajtespotrebičinak,akojeopísanévtomtonávode.
• Spotrebičpoužívajteibavdomácnostiaibanaodsávaniepárvzniknutýchprivarenípokrmovalebonarecirkuláciua
pohlcovanie pachov vznikajúcich pri varení pokrmov.
• Spotrebičinštalujteminimálne650mmnadelektrickésporáky(aleboelektrickévarnédosky)aminimálne750mm
nad plynové sporáky (alebo plynové varné dosky).
• Nedotýkajtesaspotrebičavlhkýmialebomokrýmirukami.
• Predčistenímaúdržboualebovprípadeporuchyvypnitespotrebičavytiahnitezástrčkuzozásuvkyelektrického
napätia alebo vypnite príslušný istič.
• Privypájaníspotrebičazozásuvkyelektrickéhonapätianikdyneťahajtezaprívodnýkábel,aleuchoptezástrčkua
ťahomjuvypojte.
• Pravidelnekontrolujtespotrebičajprívodnýkábelzdôvodupoškodenia.Nezapínajtepoškodenýspotrebič.
• Neponárajteprívodnýkábelalebozástrčkudovodyanidoinejkvapaliny.
• Akniejespotrebičvprevádzke,dbajtenato,abybolivšetkyjehoovládacieprvkyvovypnutejpolohe.
• Podspotrebičomnemanipulujtesotvorenýmohňom(napr.ambovanie)!Pokiaľzložítevarnúnádobuzplynového
horáka,znížtejehoplameňnaminimumalebohovypnite!
Dbajte na to, aby priemer horáka na plynovom sporáku alebo na plynovej varnej doske zodpovedal použitému
varnému riadu. Pri použití nádob menších než odporúčaných by plameň horel aj po bokoch nádoby a hrozilo by
nebezpečenstvoroztaveniaplastovýchdržadiel,nebezpečenstvopožiaruapoškodeniespotrebiča!
• Pokiaľ fritujete alebo smažíte pokrmy, majte ich stále pod dohľadom. Pri prehriatí oleja hrozí nebezpečenstvo
požiaru!
• Dodržiavajteintervalynavýmenuačistenieltrov(minimálnekaždé2mesiace).Prinedodržanítýchtopožiadaviek
vznikávplyvomusadzovaniatukuvoltrochnebezpečenstvopožiaru!

SK
10 OPV3260
C
B
A
POPIS VÝROBKU
A Horný kryt
B Telo spotrebiča
C Výsuvné čelo spotrebiča
Príslušenstvo
1. Spätná klapka
1
POPIS OVLÁDACIEHO PANELA
1. Prepínač výkonu ventilátora
2. Vypínač osvetlenia
1
2
• Priodvádzaníodsávanéhovzduchujenutnédodržiavaťvšetkyzodpovedajúceplatnénormyaúradnépredpisy.
• Priodvetrávacomrežimebymalbyťpriemerodvetrávaciehopotrubiapribližnerovnakýakopriemervýstupného
potrubia odsávača (120 mm).
• Odsávaný vzduch nesmie byť zavedený do komína na odvod spalín a splodín alebo do šachty, ktorá slúži na
odvetrávanie miestností, v ktorých sú inštalované kúreniská.
• Priprevádzkespotrebičavodvetrávacomrežimejepotrebnézaistiťdostatočnýotvorpreprivádzanývzduch,jeho
veľkosťbymalabyťpribližnerovnakáaleboväčšia,nežveľkosťotvorupreodsávanývzduch.
• Prisúčasnejprevádzkespotrebičavodvetrávacomrežimeakúrenísknesmiebyťvmiestnostipodtlakväčšínež4Pa
(0,04 mbar).
• Nepoužívajteinépríslušenstvo,nežjeodporúčanévýrobcom.
Ak sú v domácnosti deti
• Nedovoľtedeťomanesvojprávnymosobámsospotrebičommanipulovať,používajtehomimoichdosahu.
• Osoby so zníženou pohybovou schopnosťou, so zníženým zmyslovým vnímaním, s nedostatočnou duševnou
spôsobilosťou alebo osoby neoboznámené s obsluhou musia používať spotrebič iba pod dozorom zodpovednej
oboznámenej osoby.
• Dbajtenazvýšenúopatrnosť,pokiaľjespotrebičpoužívanývblízkostidetí.
• Nedovoľte,abybolspotrebičpoužívanýakohračka.

SK
11
OPV3260
NÁVOD NA OBSLUHU
Pred prvým použitím
Nežuvedietenovýspotrebičdoprevádzky,malibystehoutrieťvlhkouhandričkou.
Režim odvetrávania
V tomto režime sú odsávané pary odvetrávané výstupným potrubím do odvetrávacej šachty von z miestnosti.
Pokiaľsúvspotrebičiinštalovanéuhlíkovéfiltre,vyberteich(pozriodsekČistenieaúdržba).
1. Vysuňte čelo spotrebiča, aby ste zväčšili odsávaciu plochu spotrebiča.
2.Prepínačom(1)zvoľtepožadovanývýkonventilátora(IaleboII).
3. Po použití spotrebič vypnite nastavením prepínača výkonu ventilátora (1) do polohy„0“.
Režim recirkulácie
Pokiaľnemátemožnosťodvádzaťodsávanéparyvonzmiestnosti,je možnézvoliťrežim recirkulácie.V tomto
režimesúodsávanéparyfiltrovanécezkovovéfiltreacezuhlíkovéfiltre.Aktívnyuhlíkvtýchtofiltrochpohlcuje
pachyavyčistenývzduchprúdispäťdomiestnosti.Pretentorežimjenutnédokúpiťanamontovaťzodpovedajúce
uhlíkovéfiltre(pozriodsekČistenieaúdržba).
1. Vysuňte čelo spotrebiča, aby ste zväčšili odsávaciu plochu spotrebiča.
2.Prepínačom(1)zvoľtepožadovanývýkonventilátora(IaleboII).
3. Po použití spotrebič vypnite nastavením prepínača výkonu ventilátora (1) do polohy„0“.
Zapnutie/vypnutie osvetlenia
Vypínačom (2) zapnete alebo vypnete osvetlenie.
ČISTENIE A ÚDRŽBA
• Predúdržbouačistenímvypojteprívodnýkábelzozásuvkyelektrickéhonapätiaalebovypniteističelektrickej
zásuvky spotrebiča.
• Neponárajte prívodný kábel, zástrčku alebo spotrebič do vody ani do inej kvapaliny.
• Všetkyovládacieprvkynastavtedovypnutejpolohy.
• Vonkajšípovrchspotrebičačistitevlhkouhandričkou,príp.použiteneutrálnyčistiaciprostriedok.
• Nepoužívajtenačisteniedrôtenku,drsnéšpongie,abrazívneprostriedky,rozpúšťadláaleboagresívnečistiace
prostriedky.
• Načisteniespotrebičanepoužívajteparnýčistič!
Čistenie a výmena filtrov
a) Kovové tukové filtre
 Prinormálnompoužívaníspotrebičabykovovétukovéltremalibyťvyčistenékaždé
2mesiace.Vprípadečastejšiehosmaženiaalebofritovaniatentointervalskráťte.
 Nepoužívajtespotrebičbezriadnenasadenýchkovovýchtukovýchltrov!

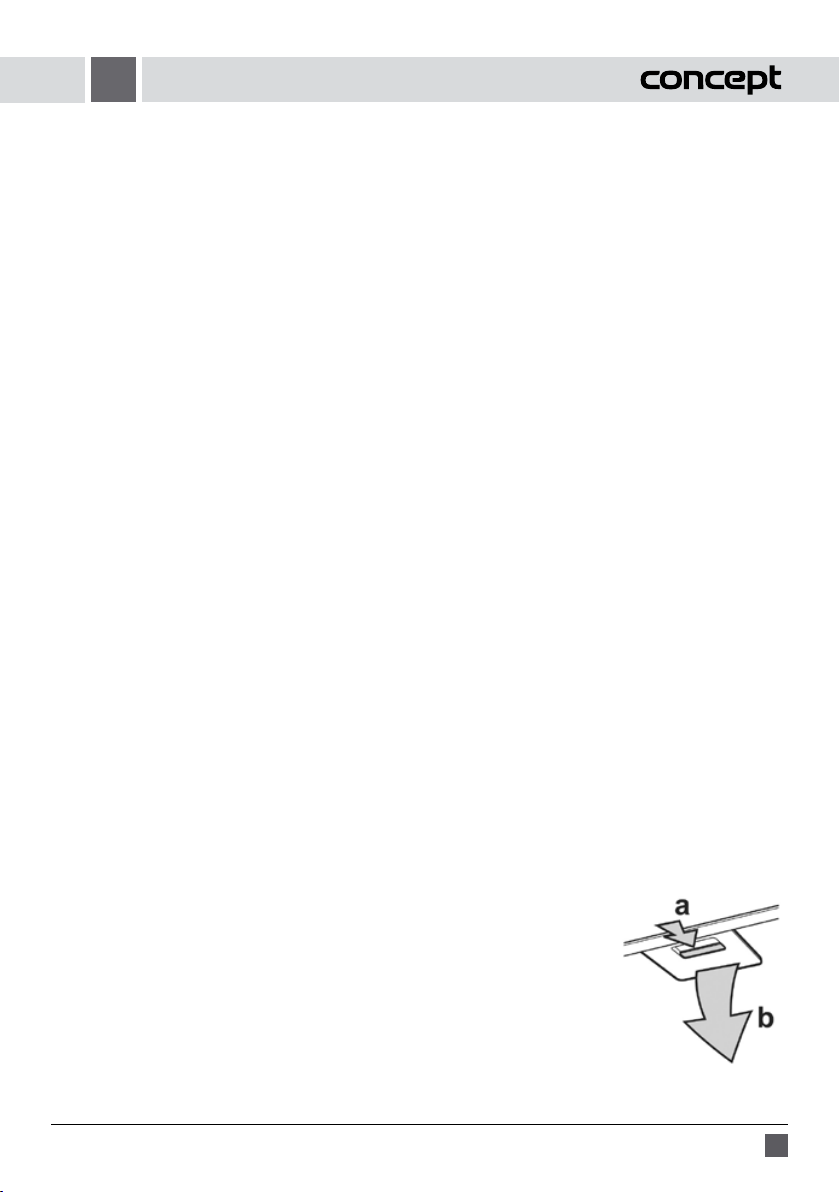

1.Kovovéltrevyberte(Obr.1).Pokiaľsúosadenéuhlíkovýmiltrami,taktietoltre
odstráňte.
2.Nechajte kovové ltre odmočiť v teplej vode s prídavkom saponátu. Vyčistite ich
jemnoukefkou,opláchnitečistouvodouanechajteuschnúť.
3.Úplnesuchéltreopačnýmpostupomnasaďtenaspäť.

SK
12 OPV3260
b)Uhlíkovéfiltre(nutnédokúpiť)
Tietofiltresapoužívajúibavrežimerecirkulácie.
Filtre obsahujú aktívny uhlík, ktorý pohlcuje odsávané pachy. Po určitej dobe sa aktívny uhlík nasýti a stratí
absorpčnúfunkciu.Tietofiltreniejemožnéumývaťaleboinakčistiť.
Prinormálnompoužívaníspotrebičabyuhlíkovéfiltremalibyťvymenenékaždé2mesiace.Vprípadečastejšieho
smaženiaalebofritovaniatentointervalskráťte.
1.Vybertekovovéfiltre(Obr.1)aznichodoberteuhlíkovéfiltre.
2.Nasaďtenovéuhlíkovéfiltrenakovovéfiltre(Obr.2)aceloknasaďtespäť.
Obr. 2
INŠTALÁCIA SPOTREBIČA
• Pripojenie spotrebiča by mal vykonávať kvalifikovaný
odborník!
• Zodpovednosťzainštaláciuspotrebičamákupujúci,nievýrobca.Na
chybyspôsobenénesprávnouinštaláciousazárukanevzťahuje.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a
marketingové materiály.
• Odporúčameinštaláciuzveriťodbornejfirme.
• Výrobca nenesie žiadnu zodpovednosť za škody spôsobené na
osobách, zvieratách a veciach v dôsledku nesprávnej inštalácie.
Pri inštalácii spotrebiča dodržiavajte nasledujúci postup:
1. Vyberteobatukové(príp.uhlíkové)filtre.
2. Priložte spotrebič na spodnú dosku hornej skrinky kuchynského
nábytku. Skontrolujte podľa Obr. 3 minimálnu požadovanú
montážnu výšku spotrebiča (650 mm pre elektrické a 750 mm pre
plynové varné dosky).
3. Spodným otvorom v spotrebiči uvidíte upevňovacie otvory.
Vyznačte ich polohu na spodnej doske skrinky.
4. Vyznačte si polohu a priemer otvoru pre výstupné potrubie.
5. Vyvŕtajte otvor pre výstupné potrubie.
6. Upevnite spotrebič priloženými vrutmi na spodnú stranu skrinky
(Obr. 4).
Obr. 3

SK
13
OPV3260
Demontáž
Pri demontáži najskôr odpojte prívodný kábel z elektrickej siete, potom opačným postupom demontujte jednotlivé
časti spotrebiča.
Obr. 4
Obr. 5 Obr. 6
7. Pre režim odvetrávania nasaďte na výstupný otvor ventilátora spätnú klapku a spojte pružným potrubím
výstupný otvor ventilátora s otvorom v stene Obr. 5).
 Prerežimrecirkulácienasaďtenavýstupnýotvorventilátoraibapružnépotrubieaponechajtejehovýstup
vyústený do miestnosti (Obr. 6).
Pozn.: Pružnépotrubieniejesúčasťoudodávky.
8. Nasaďtetukový(príp.uhlíkový)filter.
9. Pripojte prívodný kábel do zásuvky elektrického napätia.
DOKÚPITEĽNÉ PRÍSLUŠENSTVO
Kovovýtukovýfilter1ks obj.kód61990008 cenapodľaplatnéhocenníka
Uhlíkovýfilter1ks obj.kód61990005 cenapodľaplatnéhocenníka

SK
14 OPV3260
SERVIS
Výmena žiarovky
Predvýmenounechajtežiarovkuvychladnúť.Hrozínebezpečenstvopopálenia!
Výmenuvykonajtenasledujúcimspôsobom:
• Vypojteprívodnýkábelzozásuvkyelektrickéhonapätiaalebovypniteističelektrickejzásuvkyspotrebiča.
• Demontujtekrycieskloavykonajtevýmenužiarovkyzanovú,rovnakéhotypu(max.40W)!
• Upevnitekryciesklospäť.
Údržburozsiahlejšiehocharakterualeboopravu,ktorávyžadujezásahdovnútornýchčastívýrobku,musívykonať
odborný servis.
OCHRANA ŽIVOTNÉHO PROSTREDIA
• Preferujterecykláciuobalovýchmateriálovastarýchspotrebičov.
• Škatuľaodspotrebičamôžebyťdanádozberutriedenéhoodpadu.
• Plastovévreckázpolyetylénu(PE)odovzdajtedozberumateriálunarecykláciu.
Recyklácia spotrebiča na konci jeho životnosti:
Symbol na výrobku alebo jeho balení udáva, že tento výrobok nepatrí do domáceho odpadu. Je nutné
odniesťhodozbernéhomiestaprerecykláciuelektrickéhoaelektronickéhozariadenia.Zaistenímsprávnej
likvidácie tohto výrobku pomôžete zabrániť negatívnym dôsledkom pre životné prostredie a ľudské
zdravie,ktorébyinakbolispôsobenénevhodnoulikvidácioutohtovýrobku.Podrobnejšieinformácieorecykláciitohto
výrobku zistíte na príslušnom miestnom úrade, služby pre likvidáciu domáceho odpadu alebo v obchode, kde ste
výrobok zakúpili.

PL
15
OPV3260
Producentzastrzegasobieprawodokonywaniazmiantechnicznychbezuprzedniegoinformowania,nieodpowiadaza
błędydrukuiróżnicewwyglądzieproduktuwporównaniuzilustracją.
SPIS TREŚCI
Parametry techniczne ............................ 1
Ważneostrzeżenia ................................2
Opis produktu ....................................3
Opis panelu sterowania............................3
Instrukcja obsługi .................................4
Czyszczenie i konserwacja .........................4
Instalacja urządzenia ..............................5
Serwis............................................7
Ochrona środowiska naturalnego ..................7
Parametry techniczne
Napięcie 230V ~ 50 Hz
Pobórmocy 150 W
Rodzaj wysuwany
Montaż doszafkiwiszącej
Szerokość 600mm
Głębokość 310 - 470mm
Wysokość 175mm
Średnica rury wylotowej 120mm
Ilośćwentylatorów 1
Ilość stopni wydajności wentylatora 2
Wydajność maks. 320 m3/h
Ilośćltrówtłuszczowych 2
Funkcja wyciągowa lub recyrkulacyjna
Oświetlenie 1x40Wżarówka
Ciężar 5,9kg
Poziom hałasu, wyciąg/recyrkulacja < 57/58 dB(A)
DziękujemyzazakupproduktumarkiConceptiżyczymyPaństwupełnejsatysfakcjipodczasjegoużytkowania.
Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi, zachowując ją na przyszłość. Prosimy
zadbaćoto,abytakżepozostałeosoby,którebędąposługiwałysięurządzeniem,zapoznałysięzniniejsząinstrukcją.
PODZIĘKOWANIE

PL
16 OPV3260
WAŻNE OSTRZEŻENIA:
Przy dostarczeniu urządzenia
• Natychmiastpodostarczeniunależysprawdzićopakowanieiurządzenie,czyniedoszłodoichuszkodzeniapodczas
transportu.
• Jeżeliurządzeniejestuszkodzone,nienależygoużywać.Należybezzwłocznieskontaktowaćsięzdostawcą.
• Przed rozpoczęciem użytkowania należy usunąć z urządzenia wszystkie elementy opakowania i wyjąć materiały
marketingowe.
• Opakowanienależywewłaściwysposóbzutylizować.
Przy instalowaniu
• Urządzenieprzeznaczonejestdozabudowywwiszącejszafcemeblikuchennych.
• Podczasinstalacjiipodłączaniaurządzenianależypostępowaćwedługinstrukcjimontażu.
• Podczasinstalacjiurządzeniemusibyćodłączoneodsiecielektrycznej.
• Przedpierwszymużyciemurządzenianależyupewnićsię,czyinstalacjaelektrycznawbudynkujestuziemionaiczy
spełniawymogiwszystkichobowiązującychprzepisówbezpieczeństwa.
• Należysprawdzić,czynapięciewsieciorazzabezpieczenieprądoweodpowiadawartościompodanymnatabliczce
znamionowejurządzenia.Należykorzystaćwyłączniezuziemionegoprzyłączaelektrycznego.
• Pozainstalowaniuurządzeniajegowtyczkaelektrycznalubzabezpieczeniemusząbyćdostępne.
• Instalacjiiprzyłączeniaurządzeniadomediówmusidokonaćtechnikposiadającyodpowiednieuprawnienia.
• Jeżeliurządzenieniezostanieprzyłączonedomediówizainstalowanewewłaściwysposób,możegrozićtopoważnym
urazem lub śmiercią.
• Producent nie odpowiada za szkody powstałe w wyniku nieodpowiedniego użytkowania urządzenia lub jego
niewłaściwego podłączenia do sieci elektrycznej.
Podczas normalnego użytkowania
• Nienależyużywaćurządzeniawsposóbinny,niżpodanowniniejszejinstrukcji.
• Urządzenieprzeznaczonejestdoeksploatacjiwgospodarstwie domowym, dowyciąganiaoparówpowstałychw
czasiegotowaniażywnościlubdopochłanianiazapachówwczasierecyrkulacji.
• Urządzenie należy zainstalować minimalnie 650mm nad kuchenką elektryczną (lub elektryczną płytą grzewczą)
i minimalnie 750mm nad kuchenką gazową (lub gazową płytą grzewczą).
• Niewolnodotykaćurządzeniawilgotnymilubmokrymirękami.
• Przedczyszczeniemikonserwacjąlubwprzypadkuawarii,należywyłączyćurządzenieiwyjąćwtyczkęzgniazdka
elektrycznego lub wyłączyć odpowiednie zabezpieczenie.
• Wyłączającurządzeniezgniazdkaniewolnoszarpaćzaprzewódzasilający,należychwycićwtyczkęipociągnąćzanią.
• Należy regularnie kontrolować urządzenie i przewód zasilający pod kątem ewentualnych uszkodzeń. Nie wolno
włączać uszkodzonego urządzenia elektrycznego.
• Nienależyzanurzaćprzewoduzasilającegoaniwtyczkiwwodzielubinnychcieczach.
• Jeżeliurządzenieniejestużywane,wszystkieelementysterowaniapowinnybyćwpołożeniuwyłączone.
• Pod urządzeniem nie wolno manipulować otwartym ogniem (np. ambowanie)!W przypadku zdjęcia naczynia
zpalnikagazowego,należyzmniejszyćjegopłomieńdominimumlubgowyłączyć!
 Należy zadbać, aby średnica palnika na kuchence gazowej lub gazowej płycie grzewczej odpowiadała użytemu
naczyniu do gotowania.W przypadku używania naczyń o średnicy mniejszej niż zalecana płomień może pełzać
po bokach naczynia i spowodować niebezpieczeństwo stopienia się uchwytów z tworzyw sztucznych oraz
niebezpieczeństwopożaruiuszkodzeniaurządzenia!
• Wczasiefrytowanialubsmażeniapotrawtrzebajestaledoglądać.Przyprzegrzaniuolejugroziniebezpieczeństwo
pożaru!
• Należy przestrzegać terminów wymiany i oczyszczania ltrów (minimalnie, co 2 miesiące). W przypadku
nieprzestrzegania tych wymagań, w wyniku osadzania się tłuszczu w ltrach może powstać niebezpieczeństwo
pożaru!

PL
17
OPV3260
C
B
A
OPIS PRODUKTU
A Osłona górna
B Korpus urządzenia
C Wysuwane czoło urządzenia
Akcesoria
1. Klapa zwrotna
1
OPIS PANELU STEROWANIA
1. Przełącznik mocy wentylatora
2. Wyłącznik oświetlenia
1
2
• Przyodprowadzaniuwyciąganegopowietrzanależydotrzymywaćwszystkichodpowiednich,obowiązującychnorm
iprzepisówprawa.
• Wtrybiewyciągowymśrednicarurywyciągowejpowinnabyćwprzybliżeniutakasamajakśrednicarurywylotowej
wyciągu (120 mm).
• Wyciąganepowietrzeniemożebyćwprowadzanedokominaodprowadzającegospalinyigazyspalinowelubdo
szybusłużącegodowentylowaniapomieszczeń,wktórychzainstalowanesąpaleniska.
• Wczasieużytkowaniaurządzeniawfunkcjiwyciągowejnależyzabezpieczyćodpowiedniotwórnawiewowy,którego
wielkośćpowinnabyćwprzybliżeniutakasamalubwiększajakotwórwyciągowypowietrza.
• Przyjednoczesnymużytkowaniuurządzeniawfunkcjiwyciągowejipalenisk,wpomieszczeniuniemożepowstawać
większepodciśnienieniż4Pa(0,04mbara).
• Nienależyużywaćakcesoriówinnychniżzalecaneprzezproducenta.
Kiedy w domu są dzieci
• Urządzenianależyużywaćwmiejscuniedostępnymdladzieciiosóbnieodpowiedzialnych.Nienależypozwolićimna
posługiwanie się urządzeniem.
• Osoby niepełnosprawne ruchowo lub umysłowo, osoby nieodpowiedzialne lub osoby, które nie zapoznały się z
niniejsząinstrukcją,mogąużywaćurządzeniatylkopodnadzoremodpowiedzialnej,poinformowanejosoby.
• Jeżeliwpobliżuurządzenia,wtrakciejegopracy,znajdująsiędzieci,należyzachowaćszczególnąostrożność.
• Nienależypozwolićnato,abyurządzeniesłużyłodzieciomdozabawy.

PL
18 OPV3260
INSTRUKCJA OBSŁUGI
Przed pierwszym uruchomieniem
Przedrozpoczęciemużytkowanianowegourządzenianależyobmyćjewilgotnąściereczką.
Funkcja wyciągowa
W tym trybie wyciągane opary są wydmuchiwane poprzez rurę wyjściową do szybu wyciągowego, a następnie
na zewnątrz. Jeżeli w urządzeniu zainstalowane są ltry węglowe, należy je wyjąć (patrz rozdział Czyszczenie i
konserwacja).
1. Wysunąć czoło urządzenia, aby zwiększyć powierzchnię wyciągową urządzenia.
2. Przełącznikiem (1) wybrać wymaganą moc wentylatora (I lub II).
3.Pozakończeniuużywania,urządzenienależywyłączyćpoprzezustawienieprzełącznikamocywentylatora(1)na„0”.
Funkcja recyrkulacji
Jeżeliniemamożliwościodprowadzaniaoparównazewnątrzpomieszczenia,należywybraćtrybrecyrkulacji.Wtrybie
tym wyciągane opary są filtrowane przez filtry metalowe i węglowe.Węgiel aktywny w tych filtrach wychwytuje zapachy,
aoczyszczonepowietrzekierujeponowniedopomieszczenia.Abykorzystaćztejfunkcjinależyzakupić i zamontować
odpowiednie filtry węglowe (patrz rozdział Czyszczenie i konserwacja).
1. Wysunąć czoło urządzenia, aby zwiększyć powierzchnię wyciągową urządzenia.
2. Przełącznikiem (1) wybrać wymaganą moc wentylatora (I lub II).
3.Pozakończeniupracy,urządzenienależywyłączyćpoprzezustawienieprzełącznikamocywentylatora(1)na„0”.
Włączenie/wyłączenie oświetlenia
Wyłącznikiem(2)możnawłączyćlubwyłączyćoświetlenie.
CZYSZCZENIE I KONSERWACJA
• Przedkonserwacjąiczyszczeniemnależyodłączyćkabelzasilającyzgniazdkalubwyłączyćzabezpieczenieelektryczne
gniazdka urządzenia.
• Nie należy zanurzać przewodu zasilającego, wtyczki ani samego urządzenia w wodzie ani innych cieczach.
• Wszystkieelementysterującenależyustawićnawartościwyłączone.
• Zewnętrzna powierzchnię urządzenia należy czyścić wilgotną ściereczką, ewentualnie można użyć neutralnego
środka czyszczącego.
• Niewolnodoczyszczeniaużywaćdruciaka,szorstkichgąbek,środkówściernych,rozpuszczalnikówlubagresywnych
środkówczyszczących.
• Doczyszczeniaurządzenianiewolnoużywaćczyścikówparowych!
Czyszczenie i wymiana filtrów
a) Metalowe filtry tłuszczowe
Przy normalnej eksploatacji urządzenia, metalowe filtry tłuszczowe powinny być
czyszczoneco2miesiące.Wprzypadkuczęstegosmażenialubfrytowaniaokresten
należyskrócić.
 Nie wolno używać urządzenia bez prawidłowo założonych metalowych ltrów
tłuszczowych!
1.Wyjąćltrymetalowe(Rys..1). Jeżeliwłożonesąltrywęglowenależyjerównież
wyjąć.
2.Filtrymetalowenależyodmoczyćwciepłejwodziezdodatkiemśrodkamyjącego.
Wyczyścić je miękką szczoteczką, opłukać czystą wodą i pozostawić do wyschnięcia.
3.Całkiemsucheltrynależywłożyćzpowrotem. Rys. 1
