ASSP 18VC0
3
Inhalt
Verwendete Symbole . . . . . . . . . . . . . . . 3
Symbole am Gerät . . . . . . . . . . . . . . . . . . 3
Technische Daten . . . . . . . . . . . . . . . . . . 3
Auf einen Blick . . . . . . . . . . . . . . . . . . . . 4
Zu Ihrer Sicherheit . . . . . . . . . . . . . . . . . . 5
Geräusch und Vibration . . . . . . . . . . . . . 6
Gebrauchsanweisung . . . . . . . . . . . . . . . 7
Wartung und Pflege . . . . . . . . . . . . . . . 10
Entsorgungshinweise . . . . . . . . . . . . . . 11
-Konformität . . . . . . . . . . . . . . . . . . . 11
Haftungsausschluss. . . . . . . . . . . . . . . . 11
Verwendete Symbole
WARNUNG!
Bezeichnet eine unmittelbar drohende
Gefahr. Bei Nichtbeachten des Hinweises
drohen Tod oder schwerste Verletzungen.
VORSICHT!
Bezeichnet eine möglicherweise
gefährliche Situation.
Bei Nichtbeachten des Hinweises drohen
Verletzungen oder Sachschäden.
HINWEIS!
Bezeichnet Anwendungstipps und wichtige
Informationen.
Symbole am Gerät
Vor Inbetriebnahme
Bedienungsanleitung lesen!
Augenschutz tragen!
Gehörschutz tragen!
Entsorgungshinweis für das
Altgerät (siehe Seite 11)!
Technische Daten
ASSP 18VC0
Gerätetyp Akku-Säbelsäge
Nennspannung V 18
Akku AKKU25
AKKU5
Leerlauf-Hubzahl min-1 0-3000
Hub mm 32
Max. Werkstoffstärke
– Metall
– Holz mm mm 20 230
Gewicht entsprechend
„EPTA-procedure
01/2003“ (ohne Akku) kg 4,15
Gewicht Akku
- AKKU25
- AKKU5 kg kg 0,42 0,72
467.480_RSP DW 18.0-EC.book Seite 3 Donnerstag, 18. März 2021 12:02 12

ASSP 18VC0
4

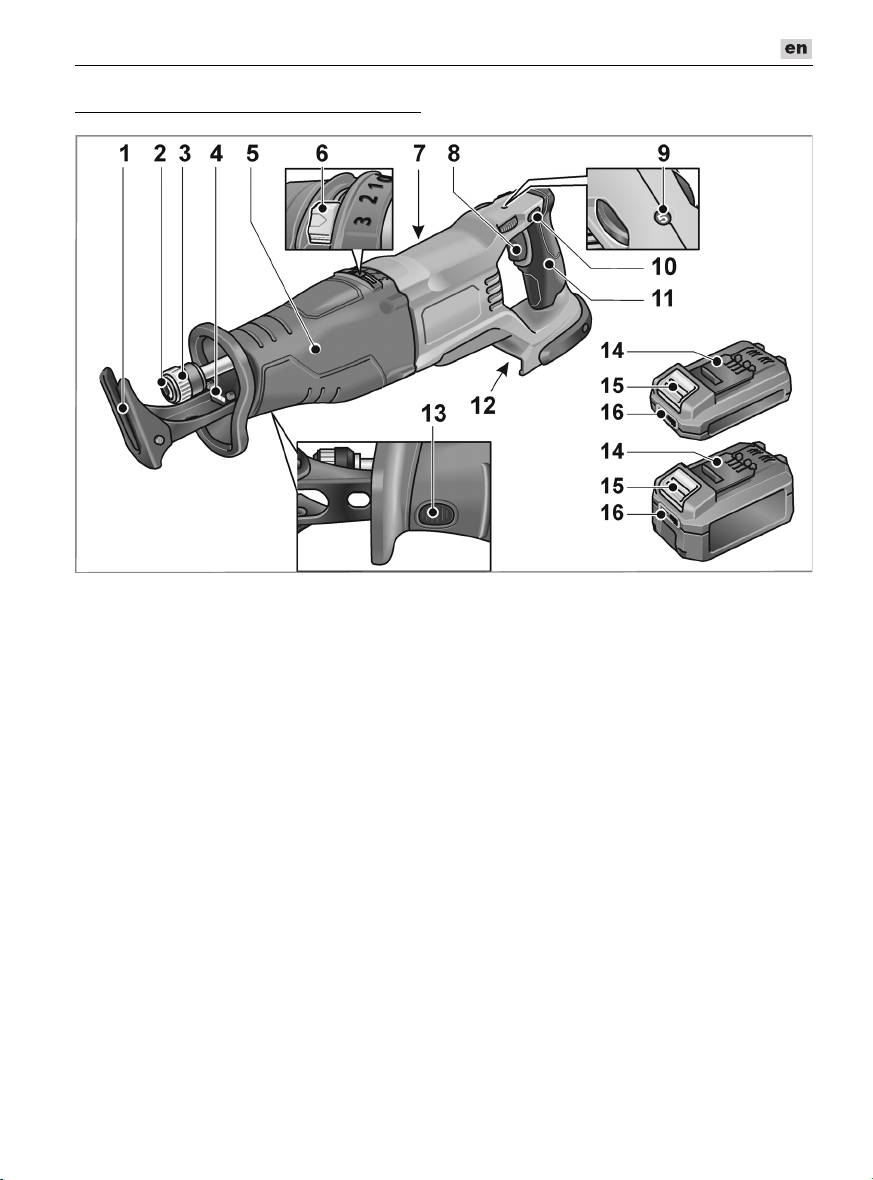

Auf einen Blick
1 Sägeauflage
2 Werkzeugaufnahme
3 Verriegelung Werkzeugaufnahme
4 LED Beleuchtung
Zum Ausleuchten des
Arbeitsbereiches.
5 Vorderer Handgriff
6 Pendelhubschalter
7 Typenschild *
8 Ein/Ausschalter
Zum Ein- und Ausschalten sowie zum
Hochfahren bis zur maximalen
Hubzahl.
9 Hubzahlregulierung
10 Einschaltsperre
11 Hinterer Handgriff
12 Einschubschacht für Akku
13 Verriegelung Sägeauflage
14 Li-Ion-Akku (2,5 Ah oder 5,0 Ah)
15 Entriegelungstaste für Akku
16 Akkuzustands-Anzeige
* nicht sichtbar
467.480_RSP DW 18.0-EC.book Seite 4 Donnerstag, 18. März 2021 12:02 12

ASSP 18VC0
5
Zu Ihrer Sicherheit
WARNUNG!
Vor Gebrauch des Elektrowerkzeuges lesen
und danach handeln:
– die vorliegende Bedienungsanleitung,
– die „Allgemeinen Sicherheitshinweise“
zum Umgang mit Elektrowerkzeugen im
beigelegten Heft ( Schriften
-
Nr.: 334.480),
– die für den Einsatzort geltenden Regeln
und Vorschriften zur Unfallverhütung.
Dieses Elektrowerkzeug ist nach dem Stand
der Technik und den anerkannten
sicherheitstechnischen Regeln gebaut.
Dennoch können bei seinem Gebrauch
Gefahren für Leib und Leben des Benutzers
oder Dritter bzw. Schäden an der Maschine
oder an anderen Sachwerten entstehen.
Das Elektrowerkzeug ist nur zu benutzen
– für die bestimmungsgemäße
Verwendung,
– in sicherheitstechnisch einwandfreiem
Zustand.
Die Sicherheit beeinträchtigende Störungen
umgehend beseitigen.
Bestimmungsgemäße Verwendung
Die Säbelsäge ist bestimmt
– für den gewerblichen Einsatz in Industrie
und Handwerk,
– zum Sägen von Metall, Kunststoff und
Holz,
– zum Sägen von Fliesen und Keramik,
– für gerade und kurvige Schnitte,
– zum Schneiden von Rohren,
– zur Verwendung mit dafür geeignetem
und vom Hersteller für dieses Gerät
empfohlenem Werkzeug.
Sicherheitshinweise für Säbelsägen
WARNUNG!
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der
Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag,
Brand und/oder schwere Verletzungen zur
Folge haben
. Bewahren Sie alle Sicher-
heitshinweise und Anweisungen für die
Zukunft auf.
Halten Sie das Gerät an den isolierten
Griffflächen, wenn Sie Arbeiten
ausführen, bei denen die Schraube
verborgene Stromleitungen treffen kann.
Der Kontakt mit einer spannungs-
führenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und
zu einem elektrischen Schlag führen.
Halten Sie die Hände vom Sägebereich
fern. Greifen Sie nicht unter das
Werkstück. Bei Kontakt mit dem Sägeblatt
besteht Verletzungsgefahr.
Führen Sie das Elektrowerkzeug nur
eingeschaltet gegen das Werkstück.
Es besteht sonst die Gefahr eines
Rückschlages, wenn sich das
Einsatzwerkzeug im Werkstück verhakt.
Achten Sie darauf, dass die Sägeauflage
beim Sägen immer am Werkstück
anliegt. Das Sägeblatt kann sich verhaken
und zum Verlust der Kontrolle über das
Elektrowerkzeug führen.
Schalten Sie nach Beendigung des
Arbeitsvorgangs das Elektrowerkzeug
aus und ziehen Sie das Sägeblatt erst
dann aus dem Schnitt, wenn dieses zum
Stillstand gekommen ist. So vermeiden
Sie einen Rückschlag und können das
Elektrowerkzeug sicher ablegen.
Verwenden Sie nur unbeschädigte,
einwandfreie Sägeblätter. Verbogene
oder unscharfe Sägeblätter können
brechen oder einen Rückschlag
verursachen.
Bremsen Sie das Sägeblatt nach dem
Ausschalten nicht durch seitliches
Gegendrücken ab. Das Sägeblatt kann
beschädigt werden, brechen oder einen
Rückschlag verursachen.
Spannen Sie das Material gut fest.
Stützen Sie das Werkstück nicht mit der
Hand oder dem Fuß ab. Berühren Sie
keine Gegenstände oder den Erdboden
mit der laufenden Säge. Es besteht
Rückschlaggefahr.
467.480_RSP DW 18.0-EC.book Seite 5 Donnerstag, 18. März 2021 12:02 12

ASSP 18VC0
6
Verwenden Sie geeignete Suchgeräte,
um verborgene Versorgungsleitungen
aufzuspüren, oder ziehen Sie die örtliche
Versorgungsgesellschaft hinzu. Kontakt
mit Elektroleitungen kann zu Feuer und
elektrischem Schlag führen. Beschädigung
einer Gasleitung kann zur Explosion
führen. Eindringen in eine Wasserleitung
verursacht Sachbeschädigung oder kann
einen elektrischen Schlag verursachen.
Halten Sie das Elektrowerkzeug beim
Arbeiten fest mit beiden Händen und
sorgen Sie für einen sicheren Stand.
Das Elektrowerkzeug wird mit zwei
Händen sicherer geführt.
Halten Sie Ihren Arbeitsplatz sauber.
Materialmischungen sind besonders
gefährlich. Leichtmetallstaub kann
brennen oder explodieren.
Warten Sie, bis das Elektrowerkzeug
zum Stillstand gekommen ist, bevor Sie
es ablegen. Das Einsatzwerkzeug kann
sich verhaken und zum Verlust der
Kontrolle über das Elektrowerkzeug
führen.
Sichern Sie das Werkstück. Ein mit
Spannvorrichtung festgehaltenes Werk-
stück ist sicherer gehalten als mit Ihrer
Hand.
Spezielle Sicherheitshinweise
Keine Materialien bearbeiten, bei denen
gesundheitsgefährdende Stoffe freigesetzt
werden (z. B. Asbest).
Zur Kennzeichnung des Elektro-
werkzeugs nur Klebschilder verwenden.
Keine Löcher in das Gehäuse bohren.
Geräusch und Vibration
Die Geräusch- und Schwingungswerte
wurden entsprechend EN 62841 ermittelt.
Der A-bewertete Geräuschpegel des
Gerätes beträgt typischerweise:
– Schall-Druckpegel LpA: 88 dB(A);
– Schall-Leistungspegel LWA: 99 dB(A);
– Unsicherheit K: 3 dB.
Schwingungsgesamtwert beim Sägen von
Holz:
– Emissionswert ah
beim Sägen von Spanplatte: 9,1 m/s2
– Emissionswert ah
beim Sägen von Holzbalken: 12,1 m/s2
– Unsicherheit K: 1,5 m/s2
VORSICHT!
Die angegebenen Messwerte gelten für neue
Geräte. Im täglichen Einsatz verändern sich
Geräusch- und Schwingungswerte.
HINWEIS!
Der in diesen Anweisungen angegebene
Schwingungspegel ist entsprechend einem
in EN 62841 genormten Messverfahren ge-
messen worden und kann für den Vergleich
von Elektrowerkzeugen miteinander verwen-
det werden. Er eignet sich auch für eine
vorläufige Einschätzung der Schwingungs-
belastung. Der angegebene Schwingungs-
pegel repräsentiert die hauptsächlichen
Anwendungen des Elektrowerkzeugs. Wenn
allerdings das Elektrowerkzeug für andere
Anwendungen, mit abweichenden Einsatz-
werkzeugen oder ungenügender Wartung
eingesetzt wird, kann der Schwingungspegel
abweichen. Dies kann die Schwingungs-
belastung über den gesamten Arbeitszeit-
raum deutlich erhöhen.
Für eine genaue Abschätzung der Schwin-
gungsbelastung sollten auch die Zeiten
berücksichtigt werden, in denen das Gerät
abgeschaltet ist oder zwar läuft, aber nicht
tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaß-
nahmen zum Schutz des Bedieners vor der
Wirkung von Schwingungen fest wie zum
Beispiel: Wartung von Elektrowerkzeug und
Einsatzwerkzeugen, Warmhalten der Hände,
Organisation der Arbeitsabläufe.
VORSICHT!
Bei einem Schalldruck über 85 dB(A)
Gehörschutz tragen.
467.480_RSP DW 18.0-EC.book Seite 6 Donnerstag, 18. März 2021 12:02 12

ASSP 18VC0
7
Gebrauchsanweisung
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug den
Akku aus dem Gerät entnehmen.
Vor der Inbetriebnahme
Elektrowerkzeug und Zubehör auspacken
und auf Vollständigkeit der Lieferung und
Transportschäden kontrollieren.
HINWEIS
Die Akkus sind bei Lieferung nicht voll-
ständig geladen. Vor dem ersten Betrieb
die Akkus vollständig laden. Siehe dazu
Bedienungsanleitung des Ladegerätes.
Akku einsetzen/wechseln
Geladenen Akku bis zum vollständigen
Einrasten in das Elektrowerkzeug
eindrücken.
Zum Entnehmen die Entriegelungstasten
drücken (1.) und Akku herausziehen (2.).
VORSICHT!
Bei Nichtgebrauch die Kontakte des Akkus
schützen. Lose Metallteile können die
Kontakte kurzschließen, es besteht
Explosions- und Brandgefahr!
Ladezustand des Akkus
Durch Drücken der Taste kann an den
LED der Akkuzustands-Anzeige der
Ladezustand geprüft werden.
Blinkt eine der LED, muss der Akku geladen
werden. Wenn nach dem Drücken der Taste
keine LED leuchtet, ist der Akku defekt und
muss ersetzt werden.
Die Anzeige erlischt nach 5 Sekunden.
HINWEIS
Beachten Sie die Anweisungen zum Laden
des Akkus in der Bedienungsanleitung des
Ladegerätes.
Einsetzen/Wechseln der Sägeblätter
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug den
Akku aus dem Gerät entnehmen.
Benutztes Sägeblatt auswerfen
VORSICHT!
– Benutzte Einsatzwerkzeuge können heiß
werden. Schutzhandschuhe tragen!
– In der Auswurfrichtung dürfen sich keine
Personen, Tiere oder empfindliche
Oberflächen befinden.
Verriegelung der Werkzeugaufnahme
durch Drehung gegen den Uhrzeigersinn
lösen und festhalten (1.).
Benutztes Sägeblatt wird durch
Federkraft ausgeworfen (2.).
467.480_RSP DW 18.0-EC.book Seite 7 Donnerstag, 18. März 2021 12:02 12

ASSP 18VC0
8
HINWEIS!
Wenn das benutzte Sägeblatt nicht aus-
geworfen wird, Sägeblatt nach vorn aus der
Werkzeugaufnahme herausziehen.
Neues Sägeblatt einsetzen
Sägeblatt entsprechend des zu bearbeiten-
den Materials auswählen. Verwendbare
Sägeblätter den Katalogen des Herstellers
entnehmen.
VORSICHT!
Verletzungsgefahr durch Schneidzähne.
Schutzhandschuhe tragen!
Die Werkzeugaufnahme muss frei von
Sägeresten sein. Verschmutzungen mit
Druckluft oder Bürste entfernen.
Werkzeugaufnahme durch Drehung
gegen den Uhrzeigersinn öffnen (1.),
Werkzeugaufnahme wird in Endstellung
einrasten.
Sägeblatt in die Werkzeugaufnahme
einsetzen und bis zum Anschlag
einschieben (2.).
Verriegelung der Werkzeugaufnahme
loslassen, die Verriegelung wird durch
Federkraft geschlossen.
Die vollständige Befestigung durch
mehrmaliges Ziehen am Sägeblatt
überprüfen.
HINWEIS!
Wenn die Verriegelung der Werkzeugauf-
nahme nicht richtig schließt, die Verriege-
lung der Werkzeugaufnahme durch
Drehung im Uhrzeigersinn verschließen.
Hubzahlregulierung
Zum Einstellen der Hubzahl das Stellrad
auf den gewünschten Wert stellen.
Die passende Hubzahl hängt von dem zu
bearbeitenden Material ab und kann durch
Probeschnitte ermittelt werden.
Generell zum Schneiden von Holz eine
hohe Hubzahl auswählen.
Zum Schneiden von Metall und Kunststoff
ist eine niedrigere Hubzahl notwendig.
Einstellung der Hubart
Es stehen zwei Hubarten zur Auswahl:
Geradhub und Pendelhub.
Geradhub Stufe 0
Die Säge führt nur horizontale Bewegungen
aus. Eignet sich vor allem zum Schneiden
von Metall. Falls beim Sägen von Holz ein
sehr gutes Schnittbild benötigt wird,
ebenfalls den Geradhub verwenden.
467.480_RSP DW 18.0-EC.book Seite 8 Donnerstag, 18. März 2021 12:02 12

ASSP 18VC0
9
Pendelhub
Die Säge führt horizontale und vertikale
Bewegungen (Pendelbewegungen) aus.
Die Hubart eignet sich vor allem zum
schnellen Schneiden von Holz.
Hubgröße stufenlos einstellbar (Stufe 1-3):
Sägeauflage verstellen
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug den
Akku aus dem Gerät entnehmen.
Die Sägeauflage sollte beim Sägen immer
am Material anliegen, um übermäßige
Vibrationen zu vermeiden.
Durch Verstellen der Sägeauflage kann
zum Beispiel die Schnitttiefe des Sägeblatts
begrenzt werden.
Verriegelung der Sägeauflage
drücken (1.).
Sägeauflage auf die benötigte Tiefe
einstellen (2.).
Verriegelung der Sägeauflage loslassen.
Elektrowerkzeug ein-/ausschalten
Der Schalter des Elektrowerkzeugs
ermöglicht ein langsames Steigern der
Hubzahl bis zum Maximalwert.
Schalter drücken und festhalten.
Das Elektrowerkzeug läuft an.
Bei eingeschaltetem Elektrowerkzeug
beleuchtet die LED den Arbeitsbereich.
Gerät ausschalten:
Schalter loslassen.
Arbeitshinweise
WARNUNG!
Das Elektrowerkzeug immer mit beiden
Händen festhalten!
Das zu schneidende Werkstück nach
Möglichkeit in einen Schraubstock
einspannen.
Die Säge verfügt über eine Sägeauflage.
Diese dient zur Reduzierung von
Vibrationen. Außerdem werden damit
rechtwinklige Schnitte erzielt.
Nach dem Ausschalten läuft das
Sägeblatt noch kurze Zeit nach.
Das Sägeblatt nie direkt nach dem
Gebrauch anfassen, da es sehr heiss
sein kann.
Stufe Hubhöhe
11 mm
22 mm
33 mm
467.480_RSP DW 18.0-EC.book Seite 9 Donnerstag, 18. März 2021 12:02 12

ASSP 18VC0
10
Sägen von Metall
Beim Sägen von Metall Schmiermittel
entlang der Schnittlinie verwenden. Damit
wird eine zu starke Erwärmung des
Materials verhindert.
Sägen von Holz
Die Säge rechtwinklig am Werkstück
ansetzen. Die Säge mit gleichmäßigem
Druck durch das Holz hindurchführen, dabei
die Sägeauflage gegen das Werkstück
drücken.
Sägen direkt an der Wand
Aufgrund der Elastizität der Bimetall-
Sägeblätter ist es möglich, Rohre
wandbündig abzutrennen. Dazu ein
ausreichend langes Sägeblatt verwenden,
das den Durchmesser des Rohres
übersteigt. Das Sägeblatt wandbündig
anlegen, so dass die Knickstelle außerhalb
des zu sägenden Werkstückes liegt.
Tauchschnitte
Die Säge ist für Tauchschnitte in Holz und
Kunststoff geeignet. Bei Ausführung von
Tauchschnitten nur kurze Sägeblätter
(<150 mm) verwenden!
Die Säge am Werkstück mit der
Unterkante der Sägeauflage so
aufsetzen, dass das Sägeblatt das
Werkstück nicht berührt.
Die Säge anschalten.
Sägeauflage fest gegen das Werkstück
drücken und Säge nach vorn schwenken.
Sägeblatt langsam in das Werkstück
eintauchen.
Wenn die Sägeauflage vollständig auf
dem Werkstück aufliegt, entlang der
gewünschten Schnittlinie weitersägen.
HINWEIS!
Keine Tauchschnitte in Metall durchführen.
Sonstige Hinweise
– Die Verwendung von „scharfen“ Einsatz-
werkzeugen steigert die Arbeitsleistung
und die Lebensdauer des Elektrowerk-
zeugs.
– Elektrowerkzeug nach der Arbeit
reinigen und im Transportkoffer an einem
trockenen Ort aufbewahren.
Nach Arbeitsende:
Einschaltsperre aktivieren oder Akku
entfernen, um unabsichtliches Anlaufen
des Gerätes zu verhindern.
Wartung und Pflege
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug den
Akku aus dem Gerät entnehmen.
Reinigung
WARNUNG!
Bei der Bearbeitung von Metallen kann sich
bei extremem Einsatz leitfähiger Staub im
Gehäuseinnenraum ablagern.
Elektrowerkzeug und Lüftungsschlitze
regelmäßig reinigen. Häufigkeit ist vom
bearbeiteten Material und von der Dauer
des Gebrauchs abhängig.
Gehäuseinnenraum mit Motor regel-
mäßig mit trockener Druckluft ausblasen.
Getriebe
HINWEIS!
Die Schrauben am Getriebekopf während
der Garantiezeit nicht lösen.
Bei Nichtbeachtung erlöschen die
Garantieverpflichtungen des Herstellers.
Reparaturen
Reparaturen ausschließlich durch eine vom
Hersteller autorisierte Kundendienst-
werkstatt ausführen lassen.
Ersatzteile und Zubehör
Weiteres Zubehör, insbesondere Einsatz-
werkzeuge, den Katalogen des Herstellers
entnehmen.
467.480_RSP DW 18.0-EC.book Seite 10 Donnerstag, 18. März 2021 12:02 12

ASSP 18VC0
11
Entsorgungshinweise
WARNUNG!
Ausgediente Elektrowerkzeuge vor der
Entsorgung unbrauchbar machen:
– netzbetriebene Elektrowerkzeuge durch
Entfernen des Netzkabels,
– akkubetriebene Elektrowerkzeuge durch
Entfernen des Akkus.
Nur für EU-Länder.
Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU
über Elektro- und Elektronik-Altgeräte und
Umsetzung in nationales Recht müssen
verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Rohstoffrückgewinnung statt Müll-
entsorgung.
Gerät, Zubehör und Verpackung sollten
einer umweltgerechten Wiederverwertung
zugeführt werden. Zum sortenreinen Recyc-
ling sind Kunststoffteile gekennzeichnet.
WARNUNG!
Akkus/Batterien nicht in den Hausmüll,
ins Feuer oder ins Wasser werfen.
Ausgediente Akkus nicht öffnen.
Nur für EU-Länder: Gemäß Richtlinie
2006/66/EG müssen defekte oder
verbrauchte Akkus/Batterien recycelt werden.
HINWEIS!
Über Entsorgungsmöglichkeiten beim
Fachhändler informieren!
-Konformität
Wir erklären in alleiniger Verantwortung, dass
das unter „Technische Daten“ beschriebene
Produkt mit folgenden Normen oder
normativen Dokumenten übereinstimmt:
EN 62841 gemäß den Bestimmungen der
Richtlinien 2014/30/EU, 2006/42/EG,
2011/65/EU.
Verantwortlich für technische Unterlagen:
CONEL GmbH
Margot-Kalinke-Straße 9 / 80929 München
01.02.2021
CONEL GmbH
Margot-Kalinke-Straße 9 / 80929 München
Haftungsausschluss
Der Hersteller und sein Vertreter haften nicht
für Schäden und entgangenen Gewinn durch
Unterbrechung des Geschäftsbetriebes, die
durch das Produkt oder die nicht mögliche
Verwendung des Produktes verursacht
wurden.
Der Hersteller und sein Vertreter haften
nicht für Schäden, die durch
unsachgemäße Verwendung oder in
Verbindung mit Produk-ten anderer
Hersteller verursacht wurden.
467.480_RSP DW 18.0-EC.book Seite 11 Donnerstag, 18. März 2021 12:02 12

ASSP 18VC0
12
Contents
Symbols used in this manual . . . . . . . . . 12
Symbols on the power tool. . . . . . . . . . . 12
Technical data . . . . . . . . . . . . . . . . . . . . 12
Overview . . . . . . . . . . . . . . . . . . . . . . . . 13
Important safety information . . . . . . . . . 14
Noise and vibration . . . . . . . . . . . . . . . . 15
Instructions for use . . . . . . . . . . . . . . . . 16
Maintenance and care . . . . . . . . . . . . . . 19
Disposal information . . . . . . . . . . . . . . . 20
conformity . . . . . . . . . . . . . . . . . . . . 20
Exemption from liability . . . . . . . . . . . . . 20
Symbols used in this manual
WARNING!
Denotes impending danger. Non-
observance of this warning may result in
death or extremely severe injuries.
CAUTION!
Denotes a potentially dangerous situation.
Non-observance of this warning may result
in slight injury or damage to property.
NOTE
Denotes application tips and important
information.
Symbols on the power tool
Before switching on the power tool,
read the operating manual!
Wear protective goggles!
Wear ear defenders!
Disposal information for the old
machine (see page 20)!
Technical data
ASSP 18VC0
Machine type Cordless
reciprocating saw
Nominal voltage V 18
Battery AKKU25
AKKU5
Stroke rate, no load rpm 0-3000
Stroke mm 32
Max. material thickness
– metal
– wood mm mm 20 230
Weight according to
„EPTA-procedure
01/2003“
(without battery)
kg 4.15
Weight of battery
- AKKU25
- AKKU5 kg kg 0.42 0.72
467.480_RSP DW 18.0-EC.book Seite 12 Donnerstag, 18. März 2021 12:02 12

ASSP 18VC0
13
Overview
1 Cutting support
2 Tool holder
3 Tool holder lock
4 LED lighting
For illuminating the working area.
5 Front handle
6Pendulum stroke switch
7 Rating plate *
8 ON/OFF switch
For switching on and off and for
accelerating up to maximum stroke
rate.
9 Stroke number control
10 Switch-on interlock
11 Rear handle
12 Slot for battery
13 Cutting support lock
14 Li-ion battery (2.5 Ah or 5.0 Ah)
15 Release button for battery
16 State of charge indicator
* (not visible)
467.480_RSP DW 18.0-EC.book Seite 13 Donnerstag, 18. März 2021 12:02 12

ASSP 18VC0
14
Important safety information
WARNING!
Before using the power tool, please read
and follow:
– these operating instructions,
– the “General safety instructions” on
the handling of power tools in the enclosed
booklet (leaflet no.: 334.480),
– the currently valid site rules and the
regulations for the prevention of
accidents.
This power tool is state of the art and has
been constructed in accordance with the
acknowledged safety regulations.
Nevertheless, when in use, the power tool
may be a danger to life and limb of the user
or a third party, or the power tool or other
property may be damaged. The power tool
may be operated only if it is
– for its intended use,
– in perfect working order.
Faults which compromise safety must be
repaired immediately.
Intended use
The reciprocating saw is intended
– for commercial use in industry and trade,
– for sawing metal, plastic and wood,
– for sawing tiles and ceramics,
– for straight and curved cuts,
– for cutting pipes,
– to be used with suitable tools
recommended by the manufacturer for
this power tool.
Safety instructions for sabre saws
WARNING!
Read all safety instructions and general
instructions.
Failure to comply with the
safety instructions and general instructions
may result in electric shock, fire and/or
serious injuries
. Save all warnings and
instructions for future reference.
 Hold the power tool by the insulated
gripping surfaces when performing an
operation where the tool attachment may
contact hidden power leads.
Cutting
accessory contacting a “live” wire may
make exposed metal parts of the power
tool “live” and could give the operator an
electric shock.
Keep hands away from the sawing area.
Do not grip under the workpiece. Risk of
injury if contact is made with the saw blade!
Guide the power tool only when it is
switched on against the workpiece.
Otherwise there is the risk of kickback if the
cutting accessory snags in the workpiece.
Make sure the cutting support always
rests on the workpiece when sawing. The
saw blade may snag, causing the operator
to lose control of the power tool.
After completing the cutting operation,
switch off the power tool and withdraw the
saw blade from the cut only after the blade
has come to a complete stop. In this way,
you will avoid any kickback and you can
now safely put the power tool down.
Use only undamaged saw blades that
are in perfect condition. Bent or blunt saw
blades may break or cause a kickback.
After switching off, do not attempt to
brake the saw blade by applying lateral
counterpressure. The saw blade may
incur damage, break or cause a kickback.
Clamp the material so that it is firmly
secured. Do not support the workpiece
with your hand or foot. Do not touch any
objects or the ground with the saw while it
is running. Risk of kickback!
Use suitable detectors to detect
concealed power supply cables or
consult your local supply company.
Contact with electric cables may result in
a fire and/or electric shock. A damaged
gas pipe may cause an explosion. Cutting
into a water pipe will cause damage to
property or may cause an electric shock.
When working, hold the power tool firmly
with both hands and ensure that you
have a secure footing. The power tool is
controlled more securely if held with both
hands.
Keep the workplace clean. Material
mixtures are especially dangerous. Light
metal dust may burn or explode.
Wait until the power tool has come to
a stop before putting it down. The cutting
accessory may snag, causing the operator
to lose control of the power tool.
Secure the workpiece. A workpiece is
held more securely in a clamping device
than by hand.
467.480_RSP DW 18.0-EC.book Seite 14 Donnerstag, 18. März 2021 12:02 12

ASSP 18VC0
15
Special safety instructions
Do not work on materials which release
hazardous substances (e.g. asbestos).
Identify the power tool with stickers only.
Do not drill any holes into the housing.
Noise and vibration
The noise and vibration values have been
determined in accordance with EN 62841.
The A-weighted noise level of the power tool
is typically:
– Sound pressure level: 88 dB(A);
– Sound power level: 99 dB(A);
– Uncertainty K: 3 dB.
Total vibration value when sawing wood:
– Emission value ah
when sawing chipboard: 9.1 m/s2
– Emission value ah
when sawing wooden beam: 12.1 m/s2
– Uncertainty K: 1.5 m/s2
ATTENTION!
The indicated measurements refer to new
power tools. Daily use causes the noise and
vibration values to change.
NOTE
The vibration emission level given in this
information sheet has been measured in
accordance with a standardised test given in
EN 62841 and may be used to compare one
tool with another. It may be used for a pre-
liminary assessment of exposure.
The declared vibration emission level
represents the main applications of the tool.
However if the tool is used for different
applications, with different accessories or
poorly maintained, the vibration emission may
differ. This may significantly increase the
exposure level over the total working period.
To make an accurate estimation of the
vibration exposure level, it is also necessary to
take into account the times when the tool is
switched off or running but not actually in use.
This may significantly decrease the exposure
level over the total working period.
Identify additional safety measures to
protect the operator from the effects of
vibration such as: maintain the tool and
the cutting accessories, keep the hands
warm, organisation of work patterns.
CAUTION!
Wear ear defenders at a sound pressure
above 85 dB(A).
467.480_RSP DW 18.0-EC.book Seite 15 Donnerstag, 18. März 2021 12:02 12

ASSP 18VC0
16
Instructions for use
WARNING!
Remove the battery before carrying out any
work on the power tool.
Before switching on the power tool
Unpack the power tool and accessories and
check that no parts are missing or damaged.
NOTE
The batteries are not fully charged on
delivery. Prior to initial operation, charge
the batteries fully. Refer to the charger
operating manual.
Inserting/replacing the battery
Press the charged battery into the power
tool until it clicks into place.
To remove, press the release button (1.)
and pull out the battery (2.).
CAUTION!
When the device is not in use, protect the
battery contacts. Loose metal parts may
short-circuit the contacts; explosion and fire
hazard!
Battery state of charge
Press the button to check the state of
charge at the state of charge indicator
LEDs.
If one of the LEDs flashes, the battery must
be recharged. If none of the LEDs light up
after the button is pressed, the battery is
faulty and must be replaced.
The indicator goes out after 5 seconds.
NOTE
Follow the instructions for charging the
battery set out in the charger operating
manual.
Inserting/changing the saw blades
WARNING!
Remove the battery before carrying out any
work on the power tool.
Discharging used saw blade
CAUTION!
– Used cutting accessories may become
hot. Wear protective gloves!
– Ensure that no persons, animals or
sensitive surfaces are in the line of fire
when discharging.

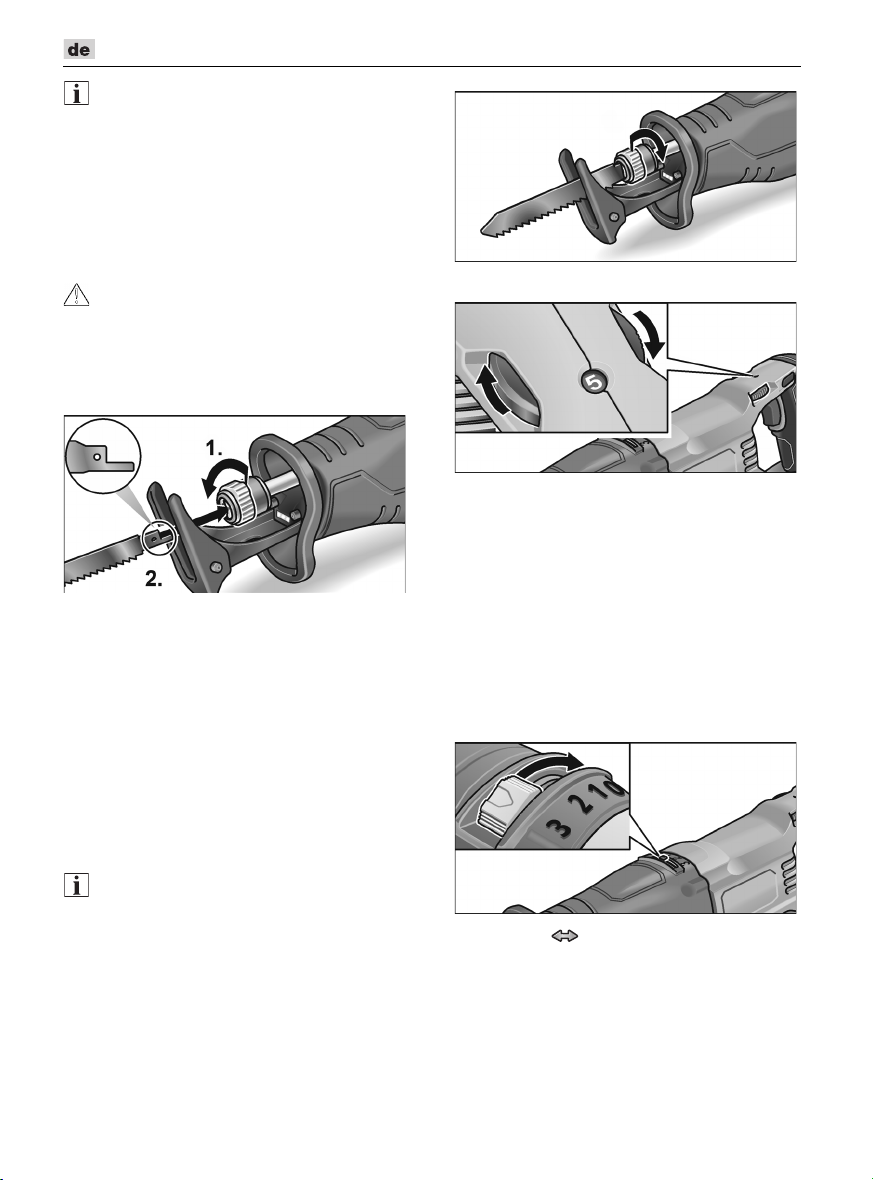

Release tool holder lock by turning anti-
clockwise and hold (1.).
Used saw blade is discharged under
spring pressure (2.).
467.480_RSP DW 18.0-EC.book Seite 16 Donnerstag, 18. März 2021 12:02 12

ASSP 18VC0
17
NOTE
If used saw blade is not discharged, pull saw
blade forwards out of tool holder.
Inserting new saw blade
Select a saw blade to suit the material to be
machined. Refer to the manufacturer’s
catalogues for details of saw blades that can
be used.
CAUTION!
Risk of injury from cutting teeth. Wear
protective gloves!
Tool holder must be free of saw residue.
Remove contamination with compressed
air or a brush.
Release tool holder lock by turning anti-
clockwise and hold (1.).
Insert new saw blade into tool holder and
push in as far as it will go (2.).
Release lock of tool holder; lock is
engaged under spring pressure.
Pull saw blade several times to ensure
that the attachment is secure.
NOTE
If tool holder lock does not engage correctly,
engage tool holder lock by turning in
clockwise direction.
Stroke number control
To set the stroke number, move the
thumb wheel to the required value.
The appropriate stroke number depends on
the material to be processed and can be
determined by performing test cuts.
In general, select a high stroke number for
cutting wood.
A lower stroke number is required for cutting
metal and plastic.
Setting the stroke type
Two stroke types can be selected: Straight
stroke and pendulum stroke.
Straight stroke Stage 0
The saw performs horizontal movements
only. Particularly suitable for cutting metal.
If a very good cross-section is required when
sawing wood, also use the straight stroke.
Pendulum stroke
The saw performs horizontal and vertical
movements (pendulum movements). The
stroke type is particularly suitable for cutting
wood quickly.
Infinitely adjustable stroke height (stage 1-3):
Stage Stroke height
11 mm
22 mm
33 mm
467.480_RSP DW 18.0-EC.book Seite 17 Donnerstag, 18. März 2021 12:02 12

ASSP 18VC0
18
Adjusting the cutting support
WARNING!
Remove the battery before carrying out any
work on the power tool.
The cutting support should always rest on
the material when sawing so as to avoid
excessive vibrations.
It is possible, for example, to limit the saw
blade cutting depth by adjusting the cutting
support.
Push cutting support lock (1.).
Adjust the cutting support to the required
depth (2.).
Release cutting support lock.
Switching the power tool on/off
The power tool switch allows the operator
to increase the stroke rate slowly up to the
maximum setting.
Press and hold down the switch.
The power tool starts.
The LED illuminates the working area when
the power tool is switched on.
To switch off the tool:
Release the switch.
Operating instructions
WARNING!
Always hold the power tool firmly with both
hands!
Whenever possible, clamp the workpiece
to be cut in a vice.
The saw has a cutting support. This helps
to reduce vibrations. It also enables
square cuts to be made.
After the power tool has been switched off,
the saw blade continues running briefly.
Never touch the saw blade straight after
use as it may be very hot.
Sawing metal
When sawing metal, use lubricant along the
cutting line. This stops the material from
overheating.
Sawing wood
Place the saw square on the workpiece.
Guide the saw with uniform pressure
through the wood, pressing the cutting
support against the workpiece in the
process.
Sawing directly at the wall
Thanks to the elasticity of bi-metal saw
blades it is possible to cut pipes flush with
the wall. To do so, use a saw blade of
sufficient length that exceeds the diameter
of the pipe. Position the saw blade flush with
the wall so that the kink point is outside the
workpiece to be sawn.
467.480_RSP DW 18.0-EC.book Seite 18 Donnerstag, 18. März 2021 12:02 12

ASSP 18VC0
19

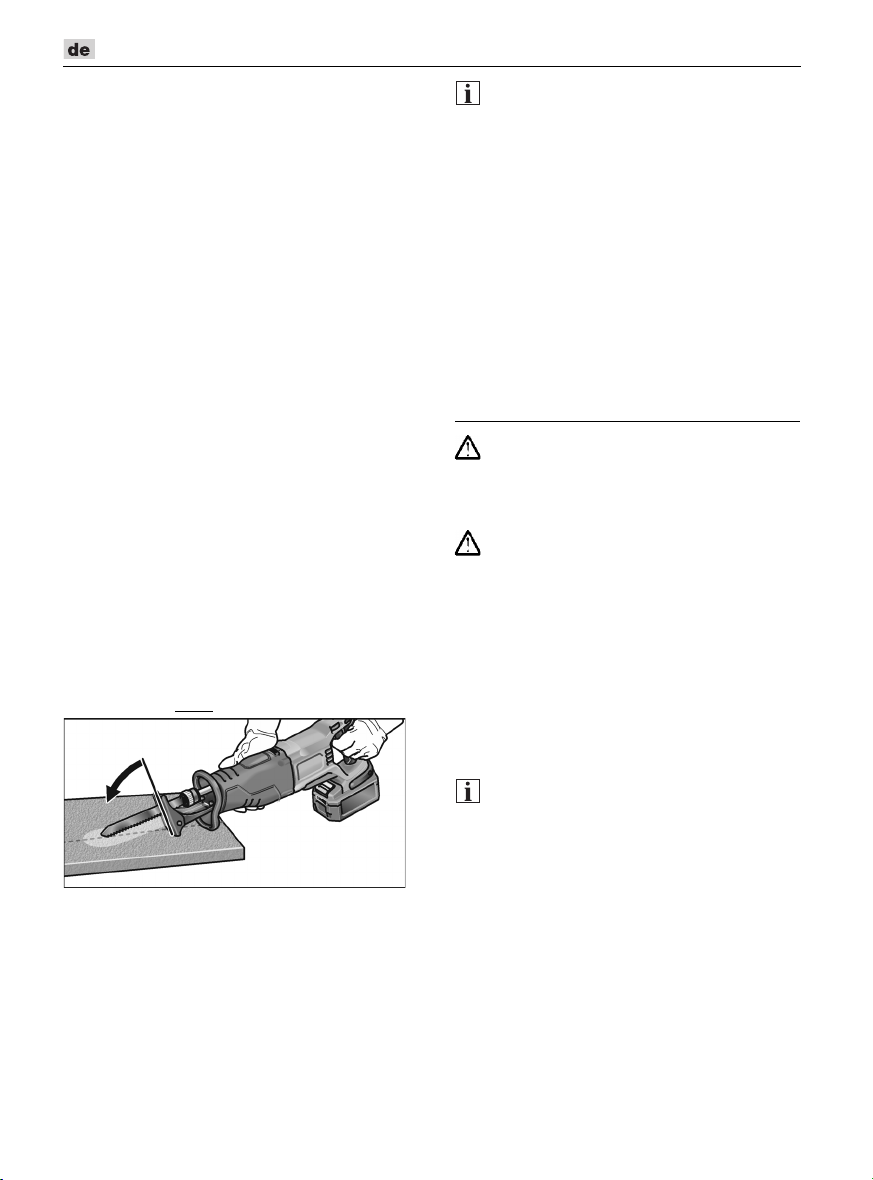

Plunge cuts
The saw is suitable for plunge cuts in wood
and plastic. Use only short saw blades
(<150 mm) to perform plunge cuts!
Place the saw on the workpiece with the
bottom edge of the cutting support in
such a way that the saw blade does not
touch the workpiece.
Switch on the saw.
Press the cutting support firmly against
the workpiece and swing the saw
forwards.
Slowly plunge the saw blade into the
workpiece.
When the cutting support is resting fully
on the workpiece, continue sawing along
the desired cutting line.
NOTE
Do not perform plunge cuts in metal.
Other information
– The use of “sharp” cutting accessories
increases performance and the service
life of the power tool.
– After work, clean the power tool and
store in the carry case in a dry location.
After the end of work:
Activate switch-on interlock or remove
batteries to prevent unintentional start-up
of the machine.
Maintenance and care
WARNING!
Remove the battery before carrying out any
work on the power tool.
Cleaning
WARNING!
If metals are worked over a prolonged
period, conductive dust may become
deposited inside the housing.
Clean the power tool and ventilation slots
at regular intervals. Frequency of
cleaning is dependent on the material
and duration of use.
Regularly blow out the housing interior
and motor with dry compressed air.
Gear
NOTE
Do not loosen the screws on the gear head
during the warranty period. Failure to comply
with this requirement will invalidate any claims
under the manufacturer's warranty.
Repairs
Repairs may be carried out by an authorised
customer service centre only.
Spare parts and accessories
For other accessories, in particular
cutting accessories, please refer to
the manufacturer’s catalogues.
467.480_RSP DW 18.0-EC.book Seite 19 Donnerstag, 18. März 2021 12:02 12

ASSP 18VC0
20
Disposal information
WARNING!
Render redundant power tools unusable:
– mains operated power tool by removing
the power cord,
– battery operated power tool by removing
the battery.
EU countries only
Do not throw electric power tools
into the household waste!
In accordance with the European Directive
2012/19/EU on Waste Electrical and
Electronic Equipment and transposition into
national law used electric power tools must
be collected separately and recycled in an
environmentally friendly manner.
Raw material recovery instead of
waste disposal.
Device, accessories and packaging should be
recycled in an environmentally friendly
manner. Plastic parts are identified for
recycling according to material type.
WARNING!
Do not throw batteries into the household
waste, fire or water. Do not open used
batteries.
EU countries only:
In accordance with Directive 2006/66/EC
defective or used batteries must be recycled.
NOTE
Please ask your dealer about disposal
options.
conformity
We declare on our sole responsibility that the
product described under “Technical data”
conforms to the following standards or
normative documents:
EN 62841 in accordance with the regu-
lations of the directives 2014/30/EU,
2006/42/EC, 2011/65/EU.
Responsible for technical documents:
CONEL GmbH
Margot-Kalinke-Straße 9 / 80929 München
01.02.2021
CONEL GmbH
Margot-Kalinke-Straße 9 / 80929 München
Exemption from liability
The manufacturer and his representative are
not liable for any damage and lost profits due
to interruption in business caused by the
product or by an unusable product.
The manufacturer and his representative are
not liable for any damage which was caused
by improper use of the power tool or by use of
the power tool with products from other
manufacturers.
467.480_RSP DW 18.0-EC.book Seite 20 Donnerstag, 18. März 2021 12:02 12
