Connect Research CNA542 User manual

CNA542
Manuel d’utilisation
Convertisseur numérique (Toslink / Coax)
vers analogique
1.0 INTRODUCTION
2.0 SPECIFICITES
3.0 CONTENU DE L'EMBALLAGE
4.0 DESCRIPTION DE L'APPAREIL
5.0 RACCORDEMENT ET FONCTIONNEMENT
Cher client,
Nous vous remercions d'avoir acheté ce convertisseur audio.
Pour une utilisation optimale et en toute sécurité, veuillez lire
attentivement ces instructions avant de connecter, d’utiliser ou de
régler ce produit. Veuillez conserver ce manuel pour une utilisation
future.
1.0 INTRODUCTION
Ce convertisseur analogique vers numérique Audio est conçu pour
une utilisation domestique ou professionnelle. Il convertit les signaux
audio numériques coaxiale ou Toslink analogiques L/ R audio pour la
connexion à un périphérique externe tel qu'un amplificateur via les
prises RCA standard. Ce convertisseur est compact et très facile à
installer.
1.1 Caractéristiques
Ce convertisseur possède de nombreuses fonctionnalités qui lui
permettent d'effectuer des actions plus performantes. Grâce ces
fonctionnalités, cela permet :
1. De convertir les signaux coaxiaux ou Toslink en signaux
analogiques L / R audio
2. De lire les taux d'échantillonnage à 32, 44,1, 48, 96 et 192 KHz.
3. Une sélection automatique de l’entrée, avec priorité sur le SPDIF
(24-bit S PDIF flux de bits)
4. De Fournir une transmission sans bruits électromagnétiques.
5. D’installer et d’utiliser facilement le matériel
2.0 SPÉCIFICITÉS
Entrées / sortie de signal
Entrée Audio (Input) Coaxial or Toslink digital audio
Sortie Audio (Output) L/R audio
Connecteur
Connecteur d’entrée audio (Input) Toslink、1XRCA(Coaxial)
Connecteur de sortie audio (Output) 2XRCA（R/L)
Taux d'échantillonnage 32, 44.1, 48, 96 at 192 KHz
Dimensions (L-W-H) 51X41X26MM
Poids (Net) 78g
Alimentation externe 5V DC@1A
Consommation d’énergie 0.5 watts (max)
3.0 CONTENU DE L’EMBALLAGE
Avant d'essayer d'utiliser cet appareil, veuillez vérifier l'emballage
et vérifiez que les éléments suivants sont contenus dans le carton
d'emballage:
1) Le convertisseur (numérique-analogique audio).
2) Une alimentation DC 5V/1A
3) Un manuel d’utilisation
4.0 DESCRIPTION DE L’APPAREIL
Veuillez étudier les dessins du panneau ci-dessous afin de vous
familiariser avec l'entrée (s) du/des signal(s); la sortie (s) et
l’alimentation.
Panneau arrière panneau supérieur panneau avant
5.0 RACCORDEMENT ET FONCTIONNEMENT
Avant l'installation, veuillez-vous assurer que tous les appareils que
vous souhaitez connecter ont été désactivés.
1) Reliez le dispositif de source audio à l'aide de convertisseur
Toslink approprié ou des câbles coaxiaux.
2) Branchez le récepteur ou amplificateur A / V à l'aide d'un câble
convertisseur de L / R approprié.
3) Insérez le côté DC d'alimentation de 5v dans le convertisseur, puis
connectez le côté AC de l'alimentation dans la prise murale.
Remarque: En cas de connexion aux câbles coaxiaux Toslink en
même temps, le produit donnera la priorité au Toslink entrée
Importé par BAF – 34430 St Jean de Védas – France
Fabriqué en RPC
3FFSLKC*ddccig+ Produit garanti 1 an

1
CNA542
USER MANUAL
Digital to Analog Audio Converter
1.0 Introduction
2.0 Specifications
3.0 Package Contents
4.0 Panel Descriptions
5.0 Connection and Operation
Dear Customer
Thank you for purchasing this Audio Converter.
For optimum performance and safety, please read these instructions
carefully before connecting, operating or adjusting this product.
Please keep this manual for future reference
1.0 Introduction
This Digital to Analog Audio Converter is designed for either home or
professional audio switching. It converts Coaxial or Toslink digital
audio signals to analog L/R audio and available for connection to an
external device such as an amplifier via standard RCA-style jacks.
This Converter is small in size and quite easy to install.
1.1 Features
This Converter has many features that enable it to perform in a
superior manner. Among those features you will find:
1. Converts Coaxial or Toslink digital audio signals to analog L/R
audio
2. Supports sampling rate at 32, 44.1, 48, 96 and 192 KHz.
3. 24-bit SPDIF incoming bit stream on left and right channels
4. Provides electromagnetic-noise-free transmission.
5. Easy to install and simple to operate.
2.0 SPECIFICATIONS
Signal Inputs/Output
Input Audio Coaxial or Toslink digital audio
Output Audio L/R audio
Connector
Input audio connector Toslink、1XRCA(Coaxial)
Output audio connector 2XRCA（R/L)
Sampling rate 32, 44.1, 48, 96 and 192 KHz
Size(L-W-H) 51X41X26MM
Weight (Net) 78g
Power Requirement
External Power Supply 5V DC@1A
Power Consumption 0.5 watts (max)
3.0 PACKAGE CONTENTS
Before attempting to use this unit, please check the packaging and
make sure the following items are contained in the shipping carton:
1) Main unit (Digital toAnalogAudio Converter).
2). DC 5V Power Supply
3) User’s Manual.

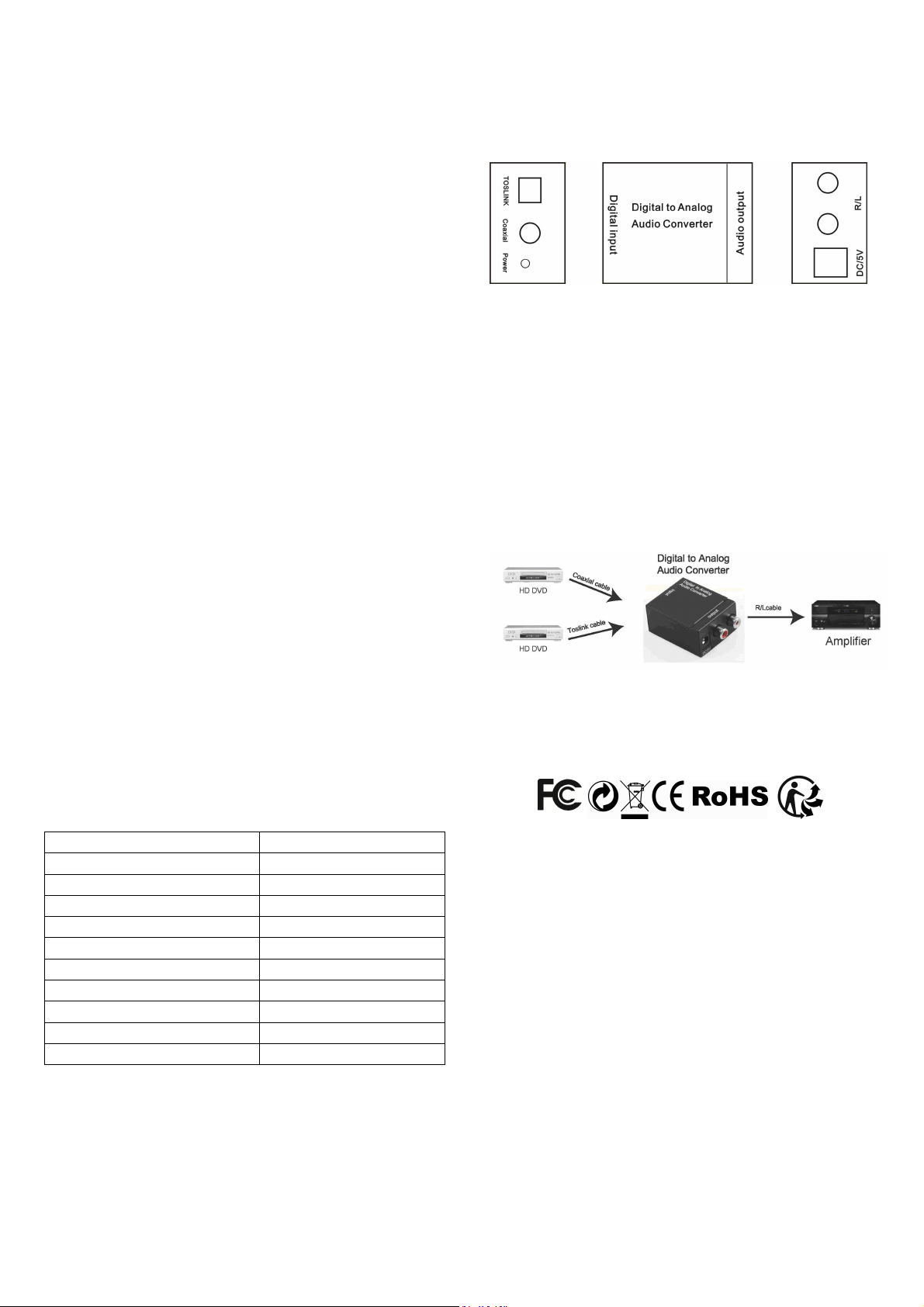

4.0 PANEL DESCRIPTIONS
Please study the panel drawings below and become familiar with the
signal input(s);output(s) and power requirements.
Back panel Upper panel Front panel
5.0 CONNECTION AND OPERATION
Before installation, please make sure all devices you wish to connect
have been turned off.
1) Connect the audio source device to the Converter using
appropriate Toslink or Coaxial cables.
2) Connect the A/V Receivers or Amplifiers to the Converter using
appropriate L/R cable.
3) Insert the DC side of 5v power supply into the converter and then
connect the AC side of the power supply into the wall outlet.
Note: When connected to the Toslink and Coaxial cables at the same,
the product will give priority to Toslink input.
Guaranteed 1 year
Imported by BAF – 34430 St Jean de Védas – France
Made in China
