Conrad Electronic 85 01 34 User manual

CONRAD IM INTERNET http://www.conrad.com
Impressum
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic GmbH.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Foto-
kopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen,
bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung
in Technik und Ausstattung vorbehalten.
©
Copyright 2005 by Conrad Electronic GmbH. Printed in Germany.
Imprint
These operating instructions are published by Conrad Electronic GmbH, Klaus-Conrad-
Straße 1, 92240 Hirschau/Germany
No reproduction (including translation) is permitted in whole or part e.g. photocopy, micro-
filming or storage in electronic data processing equipment, without the express written
consent of the publisher.
The operating instructions reflect the current technical specifications at time of print. We
reserve the right to change the technical or physical specifications.
© Copyright 2005 by Conrad Electronic GmbH. Printed in Germany.
Note de l´éditeur
Cette notice est une publication de la société Conrad Electronic GmbH, Klaus-Conrad-
Straße 1, 92240 Hirschau/Allemagne.
Tous droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par
exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est
soumise à une autorisation préalable écrite de l`éditeur.
Impression, même partielle, interdite.
Cette notice est conforme à la règlementation en vigueur lors de l´impression. Données
techniques et conditionnement soumis à modifications sans aucun préalable.
©
Copyright 2005 par Conrad Electronic GmbH. Imprimé en Allemagne.
Impressum
Deze gebruiksaanwijzing is een publikatie van Conrad Electronic Ned BV.
Alle rechten, inclusief de vertaling, voorbehouden. Reprodukties van welke aard dan ook,
fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met
schriftelijke toestemming van de uitgever.
Nadruk, ook in uittreksel, verboden.
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigin-
gen in techniek en uitrusting voorbehouden.
©
Copyright 2005 by Conrad Electronic Ned BV. Printed in Germany. *04-05/AH
100 %
Recycling-
papier.
Chloorvrij
gebleekt.
100 %
Recycling-
Papier.
Chlorfrei
gebleicht.
100 %
recycling
paper.
Bleached
without
chlorine.
100%
papier
recyclé.
Blanchi
sans
chlore.
Sonar-Fischfinder Seite 3 - 14
Sonar-Fischfinder Page 15 - 26
Sonar / Fishfinder Page 27 - 38
Sonar-Fischfinder Pagina 39 - 50
Item-No. / Node commande / Best.-Nr./ Bestnr.: 85 01 34
BEDIENUNGSANLEITUNG OPERATING INSTRUCTIONS
NOTICE D’EMLPOI GEBRUIKSAANWIJZING
Version 04/05

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie ent-
hält wichtige Hinweise zur Inbetriebnahme und Handhabung.
Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte wei-
tergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
These Operating Instructions accompany this product. They
contain important information on setting up and using your Vol-
tage Detector. You should refer to these instructions, even if
you are buying this product for someone else.
Please retain these Operating Instructions for future use!
Le présent mode d'emploi fait partie intégrante du produit. Il
comporte des directives importantes pour la mise en service et
la manipulation de l'appareil. Tenir compte de ces remarques,
même en cas de transfert du produit à un tiers.
Conserver ce mode d'emploi afin de pouvoir le consulter à tout
moment.
Deze gebruiksaanwijzing hoort bij dit product. Zij bevat belan-
grijke informatie over de inbedrijfstelling en het gebruik. Let
hierop, ook wanneer u dit product aan derden overhandigt.
Bewaar daarom deze gebruiksaanwijzing om in voorkomende geval-
len te kunnen raadplegen.
2
51

Verwijdering
Verwijder het onbruikbaar geworden product volgens de
geldende wettelijke voorschriften.
Verwijdering van lege batterijen/accu´s
U bent als eindverbruiker volgens de KCA-voorschriften wettelijk
verplicht alle lege batterijen en accu’s in te leveren; een verwijde-
ring via het huisvuil is niet toegestaan!
Op batterijen/accu´s die schadelijke stoffen bevatten,
vindt u speciale symbolen. Deze mogen niet via het
huisvuil worden verwijderd. De aanduidingen voor zwa-
re metalen zijn: Cd = Cadmium, Hg = kwik, Pb = lood.
(de aanduiding staat op de batterij/accu, bijv. onder de
links afgebeelde afvalton-symbolen).
Lege batterijen en niet meer oplaadbare accu´s kunt u
gratis inleveren bij de verzamelplaatsen van uw
gemeente, onze filialen of andere verkooppunten van
batterijen en accu´s.
Zo voldoet u aan de wettelijke verplichtingen en draagt u bij aan de
bescherming van het milieu!
Technische gegevens
Bedrijfsspanning. . . . . . . . . . . . 6VDC (4xAA)
Gebruiksduur . . . . . . . . . . . . . . ca. 25-30h
Meetbereik . . . . . . . . . . . . . . . . 0,8 tot 24,4m
Meetkop . . . . . . . . . . . . . . . . . . 20° (3:1 / afstand:diameter)
Sonarfrequentie . . . . . . . . . . . . 200 kHz
Kabellengte . . . . . . . . . . . . . . . 5,9m
Temperatuurbereik . . . . . . . . . . -10°C tot +50°C
Afmetingen ca. . . . . . . . . . . . . 140 x 80 x 35 (mm)
Gewicht zonder batterijen . . . . ca. 450g
50
Einführung
Sehr geehrter Kunde,
das Gerät ist CE- geprüft und entspricht somit den Anforderungen
der geltenden europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen; die entsprechenden
Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicher-
zustellen müssen Sie als Anwender diese Bedienungsanleitung
beachten!
Bei Fragen wenden Sie sich an unsere Technische Beratung
Deutschland: Tel.-Nr.: 0180/5 31 21 11
Fax-Nr.: 09604/40 88 48
e-mail: [email protected]
Mo. - Fr. 8.00 bis 18.00 Uhr
Österreich: Tel.-Nr.: 0 72 42/20 30 60
Fax-Nr.: 0 72 42/20 30 66
e-mail: [email protected]
Mo. - Do. 8.00 bis 17.00 Uhr, Fr. 8.00 bis 14.00 Uhr
Schweiz: Tel.-Nr.: 0848/80 12 88
Fax-Nr.: 0848/80 12 89
e-mail: [email protected]
Mo. - Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr
3

Bestimmungsgemäßer Einsatz
Der Sonar-Fischfinder dient zum Aufspüren von Fischen in Gewäs-
sern von 0,8m bis 24,4m Tiefe. Die Tiefe der Fische unter Wasser,
wird durch Laufzeitmessungen der ausgesendeten Schallwellen
ermittelt (Sonar = Sound navigation and ranging = Unterwasseror-
tung durch Schallwellen).
Auf einer beleuchteten Anzeige wird die Fischformation und die Tiefe
grafisch dargestellt.
Zusatzfunktionen wie Anzeigenbeleuchtung, akustischer Fischwar-
ner oder Batteriesparfunktion ermöglichen eine benutzerfreundliche
Bedienung.
Der Fischfinder ist batteriebetrieben, Spritzwassergeschützt (die
Sonareinheit ist wasserdicht) und zum Einsatz in Süß- und Salzwasser
geeignet. Durch die Schwimmboje bleibt die Sonareinheit immer auf
gleicher Wassertiefe.
Die Fischsuche kann in Wasser, durch Eis oder dünne Bootsrümpfe
aus Fiberglas oder Aluminium erfolgen.
Zum Betrieb werden 4 Mignonbatterien (Typ AA) benötigt. Diese
sind nicht im Lieferumfang.
Der Fischfinder darf nicht zur Navigation von Booten oder Schiffen
verwendet werden. Der Fischfinder entbindet Sie nicht von Ihrer
Sorgfaltspflicht als Bootsführer.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädi-
gung dieses Produktes, außerdem ist dies mit Gefahren verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Die Sicherheitshinweise sind unbedingt zu beachten!
4
Gebruik voor het schoonmaken alleen een zachte, vochtige doek
zonder schurende en chemische schoonmaakmiddelen.
Berg de Fishfinder droog op.
Verhelpen van storingen
U heeft met de Sonar Fishfinder een product aangeschaft dat
betrouwbaar en veilig is in het gebruik.
Toch kunnen zich problemen of storingen voordoen.
Hieronder vindt u enkele manieren om eventuele storingen te ver-
helpen:
Neem altijd de veiligheidsinstructies in acht!
Fout Mogelijke oorzaak
Inschakelen niet Zijn de batterijen leeg?
mogelijk. Ligt de temperatuur beneden –10°C?
Vissen worden Het meetbereik begint pas vanaf 0,8m
niet herkend. diepte. Vissen boven dit bereik
worden niet herkend.
De diepteweergave • Er bevinden zich luchtbellen in het water
geeft „---“ aan (bijv. door woelig water), in de scheeps-
romp of in het ijs.
• De waterdiepte ligt buiten het
meetbereik.
• Het water is sterk vervuild.
49

Aanduiding van vissen
Als een bewegend object wordt ontdekt, dan wordt bovendien de
waterdiepte (linksboven) met een vissymbool aangegeven. Als
meerdere vissen worden gesignaleerd, verschijnen ook meerdere
vissymbolen op het display.
Rechts in het display wordt de diepte van de vissen, gemeten bij de
huidige waterdiepte, grafisch weergegeven.
Voorbeeld: de waterdiepte bedraagt 20 meter. Zo komt een hokje
aan de zijkant overeen met 2 meter (20:10 = 2). Dit vereenvoudigt de
ruimtelijke voorstelling.
Als de maximaal meetbare waterdiepte wordt overschreden, of als
het water sterk vervuild is, dan verschijnt als diepteweergave „---“.
Wees altijd voorzichtig op of aan het water. Draag veilig-
heidshalve altijd een zwemvest.
Als binnen een tijdsbestek van 5 minuten geen diepte wordt geme-
ten (weergave „---“), dan wordt het apparaat automatisch uitge-
schakeld. Dit beschermt het apparaat tegen onnodig verbruik van
batterijcapaciteit.
Onderhoud en reiniging van het apparaat
De sonar Fishfinder is afgezien van het vervangen van de batterijen
en een regelmatige reiniging en smering van de rubberen afdichting
onderhoudsvrij.
Spoel het apparaat na gebruik in zout water af met zoet water.
Droog de Fishfinder na elk gebruik zorgvuldig af.
48
Inhaltsverzeichnis
Einführung ........................................................................................3
Bestimmungsgemäßer Einsatz.........................................................4
Bedienelemente................................................................................5
Sicherheits- und Gefahrenhinweise..................................................6
Einsetzen/Wechseln der Batterien....................................................8
Inbetriebnahme.................................................................................9
Wartung und Reinigung des Gerätes .............................................12
Behebung von Störungen...............................................................13
Entsorgung .....................................................................................14
Technische Daten...........................................................................14

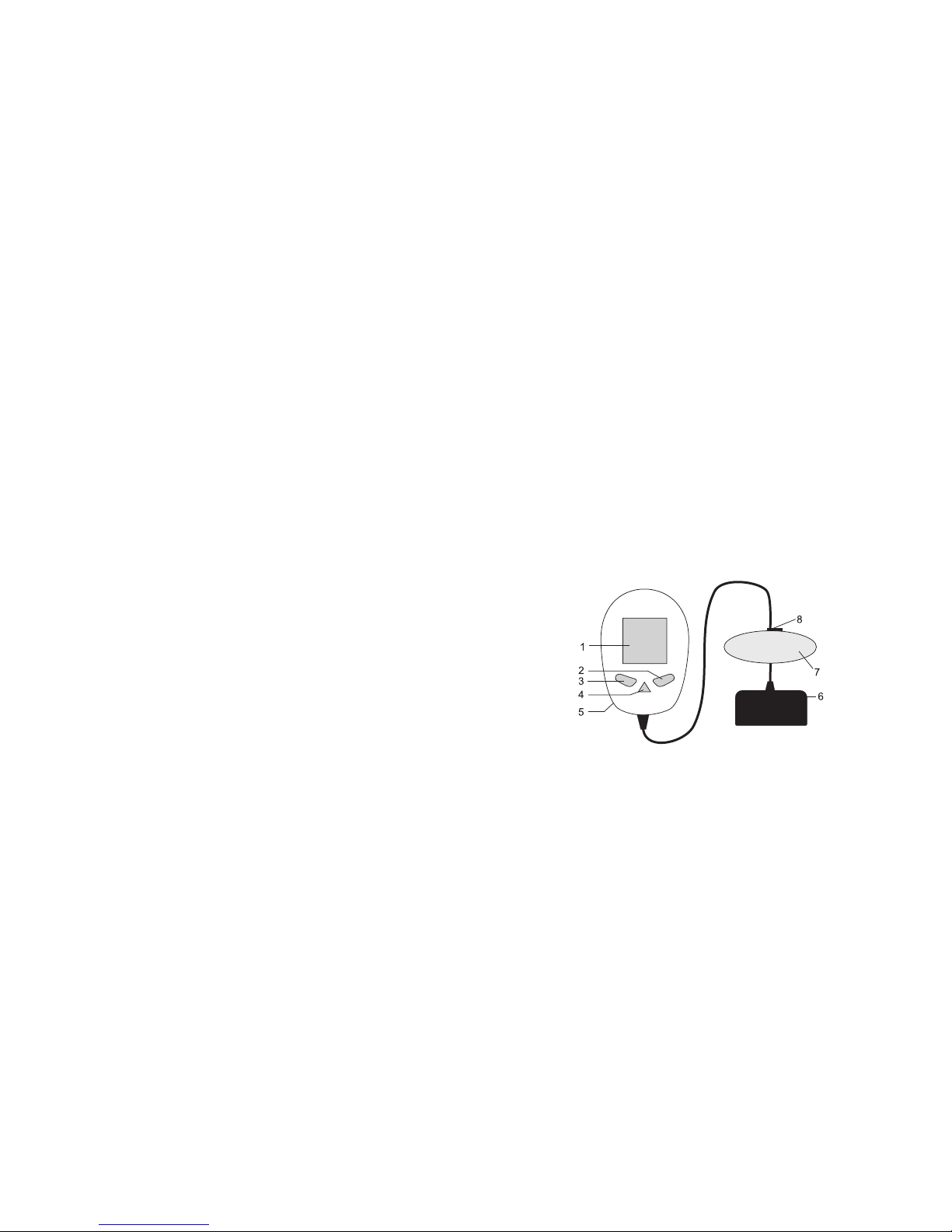

Bedienelemente
(1) Flüssigkristallanzeige (kurz LCD = Liquid crystal display)
(2) Taste "ENTER" zur Bestätigung von Einstellungen
(3) Taste "SETUP" für Einstellungsänderungen
(4) Ein-/Aus- und Reset-Taster
(5) Rückseitiges Batteriefach
(6) Wasserdichter Sonar-Sensor
(7) Schwimmboje
(8) Klemmkeil zur Längeneinstellung des Kabels
5

Sicherheits- und Gefahrenhinweise
Bei Schäden, die durch Nichtbeachten dieser Bedie-
nungsanleitung verursacht werden, erlischt der
Garantieanspruch!
Für Folgeschäden und bei Sach- oder Personen-
schäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verur-
sacht werden, übernehmen wir keine Haftung!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien
Zustand verlassen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicher-
zustellen, muss der Anwender die Sicherheitshinweise und Warnver-
merke beachten ("Achtung!" und "Hinweis!"), die in dieser Gebrauchs-
anweisung enthalten sind. Folgende Symbole gilt es zu beachten:
Dieses Zeichen weist auf wichtige Hinweise hin, die zu
beachten sind.
Dieses Gerät ist CE-geprüft und erfüllt somit die erfor-
derlichen Richtlinien
Elektronische Geräte und Akkus gehören nicht in Kinderhände!
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige
Umbauen und/oder Verändern des Gerätes nicht gestattet.
Dieses Gerät ist kein Spielzeug und gehört nicht in Kinderhände.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen; diese
könnten für Kinder zu einem gefährlichen Spielzeug werden.
Entfernen Sie die Batterien bei längerer Nichtbenutzung aus dem
Gerät, um ein Auslaufen zu verhindern.
6
Voorbereiding voor het meten in water
De Sonarsensor moet op de juiste manier in het water zijn geplaatst
om het meetresultaat niet te vervalsen. Daarom is de sensor (6) uit-
gerust met een drijvende boei (7) zodat altijd de juiste diepte wordt
gegarandeerd.
De boei (7) dient zich ongeveer 15 tot 25 cm boven de sensor (6) te
bevinden. Om de exacte diepte in te stellen, is een klemspie (8)
boven de boei aanwezig.
Zorg hierbij dat de rest van de verbindingskabel steeds aan het
wateroppervlak of bij voorkeur boven water ligt. Een gezonken ver-
bindingskabel kan leiden tot foutieve metingen.
☞Gebruik indien nodig „dobbers“ van oude wijnkurken.
Bij metingen door de scheepsromp gaat u als volgt te werk:
• Bij een meting door de scheepsromp heen (max. 0,3 mm dik) dient
een waterstand van ca. 12 mm aanwezig te zijn. Dit kan ook wor-
den nagebootst met een plastic zakje dat met water wordt gevuld.
Zet het waterzakje op de scheepsromp en houd de sonarsensor in
het zakje met water.
• Schakel de Fishfinder in.
Bij metingen door ijs gaat u als volgt te werk:
• Maak het ijsoppervlak eerst vrij van sneeuw; het ijs moet absoluut
glad zijn.
• Maak het te meten oppervlak nat met water en zet de sonarsen-
sor plat op het ijs. Trek de rubberen bescherming iets naar boven
zodat de sensor plat kan liggen. Let hierbij op dat zich geen lucht-
bellen tussen sensor en ijs bevinden.
• Schakel de Fishfinder in. Door luchtvorming in het ijs kunnen fou-
tieve metingen voorkomen.
Bij temperaturen benden 0°C wordt de verbindingska-
bel stijf. Voorkom hierbij het oprollen van de kabel.
47

• Door te drukken op toets (4) wordt deze instelling opgeslagen en
keert u terug naar de normale weergave. Als tijdens de instelling
gedurende 5 seconden niet op de toetsen wordt gedrukt, keert u
automatisch terug naar de normale weergave.
Voorinstelling van de extra functies
De Fishfinder heeft drie verschillende extra functies die individueel
kunnen worden geselecteerd.
• Dit is de batterijbesparingsfunctie, waarbij slechts om de 10
seconden een sonarmeting wordt uitgevoerd en de weergave
wordt geactualiseerd (weergave „BATT SAVE“);
• De continue verlichting van het display (gloeilampsymbool) en
• De inschakeling van het akoestische Fish-waarschuwingssignaal
(luidsprekersymbool).
Om een of meerdere van deze functies te activeren, gaat u als volgt
te werk:
• Houd de toets „SETUP“ gedurende 3 seconden ingedrukt. De
weergave „BATT SAVE“ begint te knipperen.
• Met de toets „SETUP“ doorloopt u de drie functies achter elkaar.
• Indien u een of meerdere functies wilt activeren of deactiveren,
drukt u op de toets „ENTER“. De betreffende functie is nu continu
aan of knippert bij deactivering.
• Als gedurende 5 seconden niet op een toets wordt gedrukt, scha-
kelt de Fishfinder terug naar de normale weergave.
☞Bij normaal gebruik blijft de displayverlichting geduren-
de max. 2 seconden aan om de batterijen te sparen. Bij
een geactiveerde continue verlichting is de gebruiks-
duur van de batterijen korter.
Het akoestische fish-signaal reageert alleen bij grotere
visscholen. Bij enkele vissen klinkt dit signaal niet.
46
Ausgelaufene oder beschädigte Batterien können bei Berührung mit
der Haut Verätzungen verursachen. Benutzen Sie deshalb in diesem
Fall geeignete Schutzhandschuhe.
Achten Sie darauf, dass die Batterien nicht kurzgeschlossen werden.
Werfen Sie keine Batterien ins Feuer.
Batterien dürfen nicht aufgeladen werden. Es besteht Explosionsge-
fahr.
Öffnen Sie niemals das Gehäuse des Fischfinders im Wasser.
Das Anzeigegerät entspricht der Schutzart IPX4 und ist Spritzwasser-
geschützt. Ein Untertauchen des Anzeigegerätes ist nicht zulässig.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr
möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen
unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein
gefahrloser Betrieb nicht mehr möglich ist, wenn:
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr arbeitet und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln.
7

Einsetzen/Wechseln der Batterien
Der Fischfinder benötigt zum Betrieb vier Batterien vom Typ "AA"
(Mignon). Diese sind nicht im Lieferumfang.
In der rechten oberen Ecke der Anzeige befindet sich die Batterie-
statusanzeige in Form einer Batterie. Je nach Zustand der Batterie
ändert sich ihr Aussehen.
Batterien sind voll
Batterien sind halb voll; Bitte neuen Satz bereithalten.
Batterien sind leer und müssen ausgewechselt werden.
Zum Wechseln der Batterien gehen Sie wie folgt vor:
Drehen Sie mit einem passenden Schraubendreher oder einer pas-
senden Münze den runden, rückseitigen Schraubverschluss entge-
gen dem Uhrzeigersinn um 90°.
Nehmen Sie den Batteriefachdeckel ab.
Entfernen Sie, falls vorhanden, die verbrauchten Batterien aus dem
Batteriefach und setzen vier neue Batterien vom gleichen Typ polungs-
richtig ein. Beachten Sie die Polaritätsangaben im Batteriefach.
Verschließen Sie das Batteriefach in umgekehrter Reihenfolge.
Achtung! Fetten Sie den Dichtgummi gelegentlich, um die Dichtig-
keit zu wahren.
Der Sonar-Fischfinder ist betriebsbereit.
☞Verwenden Sie möglichst nur Alkaline Batterien. Diese
sind leistungsstärker als herkömmliche Zink-Kohle-Bat-
terien und verlängern somit die Betriebsdauer.
8
Ingebruikneming
Schakel de Sonar Fishfinder in, door op de driehoekige toets (4) aan
de voorzijde te drukken.
Het apparaat wordt ingeschakeld en doorloopt een korte functiecon-
trole, waarbij alle segmenten kort op het display worden weergege-
ven. De verlichting gaat eveneens gedurende ca. 3 seconden aan.
Om de Fishfinder uit te schakelen, drukt u op de driehoekige toets
(4) en houdt u deze toets 3 seconden ingedrukt. Het apparaat wordt
uitgeschakeld.
Demomodus
De Fishfinder is voorzien van een demoprogramma, waarin alle
functies „op het droge“ worden weergegeven. Hiervoor mag de
Sonarsensor (6) niet in het water zijn geplaatst.
Schakel de Fishfinder uit. Druk op de aan/uit-toets (4) en houd
deze ca. 5 seconden ingedrukt. De Fishfinder schakelt zich met
twee pieptonen in. De demomodus loopt en alle displayvarianten
worden weergegeven.
Druk op de aan/uit-toets (4) en houd deze ca. 3 seconden ingedrukt
om de demomudus weer af te sluiten. De Fishfinder gaat uit.
Voorinstelling van de meeteenheid
De meeteenheid van de diepteweergave kan van meter (m) worden
veranderd naar voet (ft).
Voor het instellen gaat u als volgt te werk:
• Schakel het apparaat in.
• Druk gelijktijdig op de toetsen „SETUP“ en „ENTER“ en houd
deze ongeveer 5 seconden ingedrukt.
• De meeteenheid begint te knipperen.
• Bij elke keer dat op de toets „SETUP“ of „ENTER“ wordt gedrukt,
schakelt de meeteenheid over naar de andere waarde. Stel de
gewenste eenheid in.
45

Plaatsen/vervangen van de batterijen
De Fishfinder werkt op vier batterijen van het type „AA“ (mignon).
Deze zijn niet bij de levering inbegrepen.
In de rechterbovenhoek van het display wordt de indicatie van de
batterijstatus aangegeven in de vorm van een batterij. Afhankelijk
van de capaciteit van de batterij verandert het symbool.
Batterijen zijn vol
Batterijen zijn half vol; houd nieuwe batterijen bij de
hand.
Batterijen zijn leeg en dienen te worden vervangen.
Vervang de batterijen als volgt:
Draai met een passende schroevendraaier of een munt het ronde
schroefdeksel aan de achterzijde van het apparaat 90° linksom.
Neem het batterijvakdeksel van het apparaat.
Verwijder de eventueel aanwezige lege batterijen en plaats vier nieuwe
batterijen van hetzelfde type volgens de juiste poolrichting in het batte-
rijvak. In het batterijvak kunt u de polariteitgegevens aflezen.
Sluit het batterijvak in omgekeerde volgorde.
Let op! Vet de rubberen afdichting regelmatig in om de dichtheid te
behouden.
De Sonar Fishfinder is klaar voor gebruik.
☞Gebruik indien mogelijk alleen alkalinebatterijen. Deze
hebben een grotere capaciteit dan gewone zink-kool
batterijen en gaan dus aanzienlijk langer mee.
44
Inbetriebnahme
Schalten Sie den Sonar-Fischfinder ein, indem Sie den vorderen
dreieckigen Taster (4) kurz drücken.
Das Gerät schaltet sich ein und durchläuft einen kurzen Funktions-
check, bei dem alle Segmente in der Anzeige kurz dargestellt wer-
den. Die Beleuchtung schaltet sich ebenso für ca. 3 Sekunden ein.
Zum Ausschalten drücken Sie die dreieckige Taste (4) und halten
diese für ca. 3s lang gedrückt. Das Gerät schaltet sich aus.
Demo-Modus
Der Fischfinder besitzt ein Demoprogramm, das sämtliche Funktio-
nen im "trockenen" darstellt. Dazu muss der Sonar-Sensor (6) nicht
im Wasser sein.
Schalten Sie den Fischfinder aus. Drücken und halten Sie die Ein-/
Aus-Taste (4) für ca. 5 Sekunden gedrückt. Der Fischfinder schaltet
sich mit zwei Pieptönen ein. Der Demo-Modus läuft und zeigt alle
Anzeigevarianten an.
Zum Ausschalten halten Sie die Ein-/Aus-Taste (4) für ca. 3 Sekun-
den gedrückt. Der Fischfinder schaltet ab.
Voreinstellung der Messeinheit
Die Messeinheit der Tiefenanzeige kann von Meter (m) auf Fuß (ft)
umgestellt werden.
Zur Einstellung gehen Sie wie folgt vor:
• Schalten Sie das Gerät ein.
• Drücken Sie die beiden Tasten "SETUP" und "ENTER" gleichzei-
tig und halten diese für ca. 5 Sekunden gedrückt.
• Die Maßeinheit beginnt zu blinken.
• Jeder Tastendruck auf die Taste "SETUP" oder "ENTER" schaltet
die Maßeinheit um. Stellen Sie die gewünschte Einheit ein.
• Durch Drücken der Taste (4) wird diese Einstellung gespeichert
und Sie kehren in die normale Anzeige zurück. Werden die Tasten
während der Einstellung für 5 Sekunden nicht gedrückt, kehren
Sie automatisch in die normale Anzeige zurück.
9

Voreinstellung der Zusatzfunktionen
Der Fischfinder hat drei verschiedene Zusatzfunktionen die individuell
ausgewählt werden können.
• Dies ist die Batteriesparfunktion, bei der nur alle 10 Sekunden
eine Sonarmessung durchgeführt und die Anzeige aktualisiert
wird (Anzeige "BATT SAVE");
• Die Dauerbeleuchtung der Anzeige (Glühlampensymbol) und
• Die Einschaltung des akustischen Fischwarners (Lautsprecher-
symbol).
Um eine oder mehrere dieser Funktionen zu aktivieren gehen Sie
wie folgt vor:
• Halten Sie die Taste "SETUP" für ca. 3 Sekunden gedrückt. Die
Anzeige "BATT SAVE" beginnt zu blinken.
• Mit der Taste "SETUP" schalten Sie nacheinander die drei Funk-
tionen durch.
• Möchten Sie eine oder mehrere Funktionen aktivieren oder deak-
tivieren, betätigen Sie die Taste "ENTER". Die entsprechende
Funktion leuchtet nun permanent oder blinkt bei Deaktivierung.
• Wird für ca. 5 Sekunden keine Taste betätigt, schaltet der Fisch-
finder in die Normalanzeige zurück.
☞Im Normalbetrieb bleibt die Anzeigenbeleuchtung für
max. 2 Sekunden an, um die Batterien zu schonen. Bei
aktivierter Dauerbeleuchtung verringert sich die
Betriebszeit der Batterien.
Die akustische Fischanzeige reagiert nur bei größeren
Fischschwärmen. Bei einzelnen Fischen bleibt diese
"stumm".
10
Lekkende of beschadigde batterijen kunnen bij huidcontact bijtende
wonden veroorzaken. Draag daarom in dit geval beschermende
handschoenen.
Let erop dat batterijen niet worden kortgesloten. Werp geen batterij-
en in het vuur.
Batterijen mogen niet worden opgeladen. Er bestaat explosiege-
vaar.
Open de behuizing van de Fishfinder nooit in het water.
De eenheid met LCD-scherm voldoet aan de veiligheidsklasse IPX4
en is spatwaterdicht. Onderdompelen van de eenheid met LCD-
scherm is niet toegestaan.
Wanneer men aanneemt dat een veilig gebruik niet meer mogelijk is,
dan mag het apparaat niet meer worden gebruikt en moet het wor-
den beveiligd tegen onbedoeld gebruik. De Fishfinder kan niet meer
veilig worden gebruikt als:
- het apparaat zichtbaar is beschadigd;
- het apparaat niet meer functioneert en
- als het apparaat gedurende langere tijd onder ongunstige
omstandigheden is opgeslagen of
- het apparaat tijdens transport te zwaar is belast.
Neem ook de veiligheidsvoorschriften in de afzonderlijke hoofdstuk-
ken van deze handleiding in acht.
43

Veiligheidsvoorschriften en risico’s
Bij schade die wordt veroorzaakt door het niet in
acht nemen van deze gebruiksaanwijzing vervalt het
recht op garantie!
Voor vervolgschade die hieruit ontstaat en voor mate-
riële schade of persoonlijk letsel veroorzaakt door
ondeskundig gebruik of het niet opvolgen van de vei-
ligheidsvoorschriften, zijn wij niet verantwoordelijk!
Het apparaat heeft de fabriek in veiligheidstechnisch perfecte staat
verlaten.
Volg de instructies en waarschuwingen („Let op!“ en „Tip!“) van de
gebruiksaanwijzing op om deze status van het apparaat te handhaven
en een gevaarloze werking te garanderen. De volgende symbolen
moeten in acht worden genomen:
Dit teken geeft belangrijke instructies aan die in acht
moeten worden genomen.
Dit apparaat is CE-goedgekeurd en voldoet aan de
betreffende richtlijnen
Houd elektronische apparatuur buiten bereik van kinderen.
Om veiligheids- en keuringsredenen (CE) is het eigenmachtig
ombouwen en/of veranderen van het apparaat niet toegestaan.
Het apparaat is geen speelgoed. Houd het buiten bereik van kinderen.
Laat het verpakkingsmateriaal niet achteloos liggen. Dit kan voor
kinderen gevaarlijk speelgoed zijn
Verwijder de batterijen als u het apparaat gedurende langere tijd niet
gebruikt om lekkage te voorkomen.
42
Vorbereitung zur Messung in Wasser
Der Sonar-Sensor muss im Wasser korrekt angeordnet sein, um das
Messergebnis nicht zu verfälschen. Am Sensor (6) ist deshalb eine
Schwimmboje (7) angebracht, die immer die richtige Tiefe garantiert.
Die Boje (7) sollte sich ca. 15 bis 25 cm über dem Sensor (6) befin-
den. Um die exakte Tiefe einstellen zu können, ist ein Klemmkeil (8)
oberhalb der Boje vorhanden.
Achten Sie darauf, dass das restliche Verbindungskabel stets an der
Wasseroberfläche oder besser über Wasser verläuft. Ein abgesun-
kenes Verbindungskabel kann zu Fehlmessungen führen.
☞Verwenden Sie bei Bedarf "Schwimmer" aus alten
Weinkorken.
Bei Messungen durch den Bootsrumpf gehen Sie wie folgt vor:
• Bei einer Messung durch den Bootsrumpf (max. 0,3mm dick) sollte
ein Wasserstand von ca. 12 mm vorhanden sein. Dies kann auch
mit einem Plastikbeutel, welcher mit Wasser gefüllt wird simuliert
werden. Stellen Sie den Wasserbeutel auf den Bootsrumpf und
setzen Sie in den Wasserbeutel den Sonar-Sensor (6).
• Schalten Sie den Fischfinder ein.
Bei Messungen durch Eis gehen Sie wie folgt vor:
• Reinigen Sie die Eisfläche komplett von Schnee; die Eisfläche
muss absolut glatt sein.
• Benetzen Sie die zu messende Oberfläche mit Wasser und setzen
Sie den Sonar-Sensor plan auf. Ziehen Sie dabei den Gummi-
schutz etwas nach oben, dass der Sensor plan aufliegen kann.
Achten Sie darauf, dass sich keine Luftblasen zwischen Sensor
und Eis befinden.
• Schalten Sie den Fischfinder ein. Durch Lufteinschlüsse im Eis
kann es zu Fehlmessungen kommen.
Bei Temperaturen unter 0°C wird das Verbindungskabel
starr. Vermeiden Sie hierbei das Zusammenrollen des
Kabels.
11

Fischanzeige
Wird ein sich bewegendes Ziel entdeckt, so wird dieses zusätzlich
zur Gewässertiefe (links oben) mit einem Fischsymbol dargestellt.
Werden mehrere Fische geortet, so erscheinen auch mehrere Fisch-
symbole in der Anzeige.
An der rechten Seite der Anzeige wird die Tiefe der Fische, bezogen
auf die momentane Gewässertiefe, grafisch dargestellt.
Beispiel: Die Gewässertiefe beträgt 20 Meter. Somit entspricht ein
seitliches Kästchen 2 Meter (20:10 = 2). Dies erleichtert die räumliche
Vorstellung.
Wird die maximal messbare Gewässertiefe überschritten, oder das
Gewässer ist sehr stark verschmutzt, so erscheint in der Tiefenan-
zeige "---".
Seien Sie besonders Vorsichtig an/auf Gewässern. Tra-
gen Sie aus Sicherheitsgründen immer eine Schwimm-
weste.
Wird über einen Zeitraum von ca. 5 Minuten keine Tiefe gemessen
(Anzeige "---"), so schaltet sich das Gerät automatisch ab. Dies
schützt das Gerät vor unnötigem Batterieverbrauch.
Wartung und Reinigung des Gerätes
Der Sonar-Fischfinder ist bis auf den Batteriewechsel und eine gele-
gentliche Reinigung und Schmierung der Gummidichtung im Batte-
riefach wartungsfrei.
Spülen Sie das Gerät nach dem Einsatz in Salzwasser gründlich mit
Süßwasser ab. Trocknen Sie den Fischfinder nach jeder Anwen-
dung sorgfältig ab.
12
Inhoudsopgave
Inleiding ..........................................................................................39
Voorgeschreven gebruik.................................................................40
Bedieningselementen .....................................................................41
Veiligheidsvoorschriften en risico’s ................................................42
Plaatsen/vervangen van de batterijen ............................................44
Ingebruikneming.............................................................................45
Onderhoud en reiniging van het apparaat......................................48
Verhelpen van storingen.................................................................49
Verwijdering....................................................................................50
Technische gegevens.....................................................................50
Bedieningselementen
(1) Vloeibare kristallen scherm (LCD = Liquid crystal display)
(2) Toets „ENTER“ voor bevestiging van instellingen
(3) Toets „SETUP“ voor instellingswijzigingen
(4) Aan/uit- en reset-toetsen
(5) Batterijvak aan achterzijde
(6) Waterdichte Sonarsensor
(7) Drijvende boei
(8) Klemspie voor lengte-instelling van de kabel
41

Voorgeschreven gebruik
De Sonar Fishfinder dient voor het opsporen van vissen in wateren
met een diepte van 0,8 m tot 24,4 m. De diepte van de vissen onder
water wordt door looptijdmetingen van de uitgezonden geluidsgol-
ven geregistreerd (sonar = sound navigation and ranging = met
geluid bepalen van koers en plaats).
Op een verlicht display wordt de visstand en de diepte grafisch
weergegeven.
De extra functies zoals displayverlichting, akoestisch waarschu-
wingssignaal voor aanwezigheid van vissen en de batterijbespa-
ringsfunctie zorgen voor een gebruiksvriendelijke bediening.
De Fishfinder werkt op batterijen, is spatwaterdicht (de Sonarunit is
waterdicht) en is geschikt voor gebruik in zout en zoet water. Door de
drijvende boei blijft de Sonarunit steeds op dezelfde waterdiepte.
De viszoektocht kan in water, door ijs of dunne scheepsrompen uit
glasvezel of aluminium plaatsvinden.
Voor het gebruik zijn 4 mignonbatterijen (type AA) nodig. Deze zijn
niet bij de levering inbegrepen.
De Fishfinder mag niet worden gebruikt voor de navigatie van boten
of schepen. De Fishfinder ontheft de stuurman niet van zijn/haar
verantwoordelijkheid.
Een andere toepassing dan hierboven beschreven, kan leiden tot
beschadiging van het product en brengt risico´s met zich mee.
Het complete product mag niet worden gewijzigd of omgebouwd!
De veiligheidsvoorschriften dienen absoluut in acht te worden geno-
men!
40
Zur Reinigung verwenden Sie bitte ein weiches, feuchtes Tuch ohne
scheuernde oder chemische Reinigungsmittel.
Lagern Sie den Fischfinder trocken.
Behebung von Störungen
Mit dem Sonar-Fischfinder haben Sie ein Produkt erworben, wel-
ches zuverlässig und betriebssicher ist.
Dennoch kann es zu Problemen oder Störungen kommen.
Hier möchten wir Ihnen beschreiben, wie Sie mögliche Störungen
leicht selbst beheben können:
Beachten Sie unbedingt die Sicherheitshinweise!
Fehler Mögliche Ursache
Kein Einschalten Sind die Batterien leer?
möglich. Liegt die Temperatur unter –10°C?
Fische werden Der Messbereich beginnt erst ab 0,8m
nicht erkannt. Tiefe. Fische oberhalb dieses Bereiches
werden nicht erkannt.
Die Tiefenanzeige • Es befinden sich Luftblasen im Wasser
zeigt "---" (z.B. durch aufgewühltes Wasser), im
Bootsrumpf oder im Eis.
• Die Gewässertiefe liegt außerhalb des
Messbereiches.
• Das Wasser ist stark verschmutzt.
13

Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer
gemäß den geltenden gesetzlichen Bestimmungen!
Entsorgung von gebrauchten Batterien/Akkus
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur
Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine
Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit Symbolen
gekennzeichnet, die auf das Verbot der Entsorgung
über den Hausmüll hinweisen. Die Bezeichnungen für
das ausschlaggebende Schwermetall sind: Cd = Cad-
mium, Hg = Quecksilber, Pb = Blei. (Die Bezeichnung
steht auf der Batterie/dem Akku z.B. unter den links
abgebildeten Mülltonnensymbolen).
Ihre verbrauchten Batterien/Akkus können Sie unent-
geltlich bei den Sammelstellen Ihrer Gemeinde unseren
Filialen oder überall dort abgeben, wo Batterien/Akkus
verkauft werden!
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren
Beitrag zum Umweltschutz!
Technische Daten
Betriebsspannung . . . . . . . . . . 6VDC (4xAA)
Betriebszeit. . . . . . . . . . . . . . . . ca. 25-30h
Messbereich. . . . . . . . . . . . . . . 0,8 bis 24,4m
Messkegel . . . . . . . . . . . . . . . . 20° (3:1 / Entfernung:Durchmesser)
Sonarfrequenz . . . . . . . . . . . . . 200 kHz
Leitungslänge . . . . . . . . . . . . . . 5,9m
Temperaturbereich. . . . . . . . . . -10°C bis +50°C
Abmessungen ca. . . . . . . . . . . 140 x 80 x 35 (mm)
Gewicht ohne Batterien . . . . . . ca. 450g
14
Inleiding
Geachte klant,
Het apparaat is CE-goedgekeurd en voldoet daarmee aan de voor-
waarden van de geldende Europese en nationale richtlijnen.
De conformiteit is aangetoond en de overeenkomstige verklaringen
en documenten zijn bij de fabrikant gedeponeerd.
Volg de instructies van de gebruiksaanwijzing op om deze status van
het apparaat te handhaven en een veilige werking te garanderen!
Bij vragen kunt u zich wenden aan onze Technische helpdesk:
Nederland: Tel. [phone]
Fax [phone]
e-mail: [email protected]
Ma. t/m do. van 8:30 tot 20:00 uur
Vr. van 8:30 tot 18:00 uur
39

Élimination des éléments usés
Il convient de procéder à l’élimination du produit au ter-
me de sa durée de vie conformément aux prescriptions
légales en vigueur.
Elimination des piles et accumulateurs usagés
Le consommateur final est légalement tenu (ordonnance relative à
l’élimination des piles usagées) de rapporter toutes les piles et
accumulateurs usés, il est interdit de les jeter dans les ordures
ménagères !
Les piles et accumulateurs qui contiennent des sub-
stances toxiques sont caractérisés par des symboles
qui indiquent l’interdiction de les jeter dans les ordures
ménagères. Les désignations pour le métal lourd
prépondérant sont : Cd = cadmium, Hg = mercure, Pb
= plomb. (La désignation se trouve sur la pile ou sur
l’accumulateur, par ex. sous les symboles de la pou-
belle illustrés à gauche).
Vous pouvez rapporter gratuitement vos piles et accu-
mulateurs usagés aux centres de récupération de votre
commune, à nos succursales ou à tous les points de
vente de piles et d’accumulateurs.
Vous respectez ainsi les obligations légales et contribuez à la pro-
tection de l’environnement !
Caractéristiques techniques
Tension de service . . . . . . . . . . 6VCC (4xAA)
Durée de service . . . . . . . . . . . env. 25-30h
Plage de mesure . . . . . . . . . . . 0,8 à 24,4m
Cône de mesure. . . . . . . . . . . . 20° (3:1 / distance:diamètre)
Fréquence de sonar . . . . . . . . . 200 kHz
Longueur de câble . . . . . . . . . . 5,9m
Plage de températures. . . . . . . -10°C à +50°C
Dimensions env. . . . . . . . . . . . 140 x 80 x 35 (mm)
Poids sans piles . . . . . . . . . . . . env. 450g
38
Introduction
Dear Customer,
das Gerät ist CE- geprüft und entspricht somit den Anforderungen
der geltenden europäischen und nationalen Richtlinien.
Conformity has been proved and the corresponding certificates and
documentation can be obtained from the manufacturer.
To maintain this status and to ensure risk-free operation, you, as the
user, must comply with these operating instructions!
For a fast response of your technical enquiries please use the email
address listed below.
Germany: Fon. + 49 9604/40 88 80
Fax + 49 9604/40 88 48
e-mail: [email protected]
Mon to Thurs 8.00am to 4.30pm
Fri 8.00am to 2.00pm
15

Intended use
The sonar fish finder serves to detect fishes in water with a depth
from 0.8 m to 24.4 m. The depth of the fishes under water is deter-
mined by runtime measuring of the emitted sound waves (Sonar =
Sound navigation and ranging).
The fish formation and the depth is displayed graphically on an illu-
minated display.
Additional functions like display illumination, acoustic fish warner or
the battery saving function enable user-friendly operation.
The fish finder is battery-operated, protected against water sprays (the
sonar unit is waterproof) and suited for use in sweet and salt water.
The floating buoy always keeps the sonar unit at the same water
depth.
You can search for fish in water, through ice or thin boat hulls made
of fibreglass or aluminium.
Operation requires 4 mignon batteries (type AA). The batteries are
not included in the scope of delivery.
The fish finder may not be used to navigate boats or ships. The fish
finder does not discharge you from your duty to exercise due dili-
gence.
Any other use than the one described above can lead to damage to
the product and, in addition, involves certain risks.
No part of the product must be modified or converted!
The safety instructions should be observed without fail!
16
Conservez le Fishfinder dans un endroit sec.
Dépannage
Avec ce Fishfinder, vous avez acquis un produit fiable et disposant
d’une grande sécurité de fonctionnement.
Il est toutefois possible que des problèmes ou des pannes survien-
nent.
A ce niveau, nous souhaitons vous décrire comment vous dépanner
le cas échéant :

Observez impérativement les consignes de sécurité !
Problème Cause éventuelle
La mise en marche Les piles sont-elles vides?
n’est pas possible. La température, s’élève-t-elle à moins
de -10°C ?
Les poissons ne La plage de mesure ne commence qu’à
sont pas reconnus. partir de 0,8m de profondeur.
Les poissons au-dessus de cette zone
ne sont pas détectés.
L’affichage de • Il y a des bulles d’air dans l’eau
profondeur (provoqué par des vagues d’eau par
indique „---“ ex.), dans la coque ou dans la glace.
• La profondeur d’eau s’élève à une
valeur hors de la plage de mesure.
• L’eau est très sale.
37

Affichage de poissons
Si une cible mouvante est détectée, un symbole de poisson s’af-
fiche en plus de la profondeur d’eau à gauche en haut. Si plusieurs
poissons sont localisés, l’écran affiche également plusieurs sym-
boles de poisson.
Sur le côté droit de l’affichage, la profondeur des poissons par rap-
port à la profondeur actuelle de l’eau est représentée graphiquement.
Exemple : La profondeur d’eau s’élève à 20 mètres. Ainsi un case
latéral correspond à 2 mètres (20:10 = 2). Cela facilite l’imagination
spatiale.
Si la profondeur d’eau mesurable maximale est dépassée ou que
l’eau est très sale, „---“ apparaît dans l’affichage de profondeur.

Une prudence toute particulière s’impose lorsque vous
vous trouvez aux abords de l’eau ou sur l’eau. Pour des
raisons de sécurité, portez toujours un gilet de sauvetage.
Si pendant une période d’env. 5 minutes aucune profondeur n’est
mesurée (affichage „---“), l’appareil se met automatiquement hors ten-
sion. Cela protège l’appareil contre une consommation inutile de piles.
Entretien et nettoyage de l’appareil
À l’exception d’un remplacement des piles et d’un nettoyage et
d’une lubrification occasionnels du joint en caoutchouc dans le
logement des piles, le Fishfinder ne nécessite aucun entretien.
Rincez soigneusement l’appareil à l’eau douce après une utilisation
dans l’eau salée. Séchez soigneusement le Fishfinder après chaque
utilisation.
Pour le nettoyage, utilisez exclusivement un chiffon doux et humide
et évitez absolument les produits abrasifs ou chimiques.
36
Table of contents
Introduction ....................................................................................15
Intended use...................................................................................16
Controls and indicators ..................................................................17
Safety and Hazard Notices.............................................................18
Inserting/changing the batteries.....................................................20
Initial operation ...............................................................................21
Cleaning and servicing the device..................................................24
Troubleshooting..............................................................................25
Disposal..........................................................................................26
Technical data ................................................................................26
Controls and indicators
(1) Liquid crystal display (LCD)
(2) „ENTER“ button to confirm settings
(3) „SETUP“ button for changing settings
(4) ON/OFF and RESET switch
(5) Battery compartment on the back
(6) Watertight sonar sensor
(7) Floating buoy
(8) Wedge for adjusting the length of the cable
17

Safety and Hazard Notices
The guarantee will lapse if damage is caused as a
result of non-compliance with the operating instruc-
tions!
We do not accept liability for damage to property or
injury to persons caused by mishandling or non-
compliance with the safety instructions!
This device left the factory in perfect condition in terms of safety
engineering.
To maintain this status and ensure safe operation, the user must com-
ply with the safety instructions and warnings (“Caution!” and “Note!”)
contained in these operating instructions. The following symbols must
be observed:
This icon indicates important notices that have to be
observed.
This product is CE-tested and meets the necessary
directives.
Electronic devices and accumulators must be kept out of the reach
of children.
For safety and licensing reasons (CE), unauthorized conversion
and/or modification of the device is not permitted.
The device is not a toy and has no place in the hands of children.
Do not leave the packaging material lying around carelessly since
this may become a dangerous toy for children.
Remove the batteries if the device is not used for longer periods of
time to prevent leaking.
18
Préparation de la mesure dans l’eau
Le capteur de sonar doit être correctement positionné dans l’eau
pour ne pas fausser le résultat de mesure. A cet effet, le capteur (6)
est doté d’un flotteur (7) qui assure toujours la profondeur correcte.
Le flotteur (7) doit se trouver env. 15 à 25 cm au-dessus du capteur
(6). Pour régler la profondeur exacte, un coinceur (8) se trouve au-
dessus du flotteur.
Veillez à ce que le reste du câble de raccordement reste toujours à
la surface de l’eau ou, encore meilleur, au-dessus de l’eau. Un câble
immergé dans l’eau peut provoquer des mesures erronnées.
☞Utilisez si nécessaire des flotteurs faits de vieux bou-
chons de vin.
Pour effectuer des mesures à travers la coque, procédez com-
me suit :
• Lors d’une mesure à travers la coque (épaisseur maximale de 0,3
mm), un niveau d’eau d’au moins 12 mm est nécessaire. Vous pou-
vez simuler cela à l’aide d’un sachet en plastique rempli d’eau. Pla-
cez le sachet sur la coque et le capteur de sonar (6) dans l’eau.
• Allumez le Fishfinder.
Pour effectuer des mesures à travers la glace, procédez
comme suit :
• Ôtez de la surface de la glace toute trace de neige ; la surface doit
être absolument lisse.
•
Aspergez d’eau la surface à mesurer et placez-y à plat le capteur de
sonar. Tirez la protection en caoutchouc un peu vers le haut de
manière à ce que le capteur soit à plat sur la surface à mesurer.
Veillez à ce qu’il n’y ait aucune bulle d’air entre le capteur et la glace.
• Allumez le Fishfinder. Les bulles d’air dans la glace peuvent pro-
voquer des mesures erronées.
Lors des températures au-dessous de 0°C, le câble de
raccordement devient rigide. Evitez dans ce contexte
que le câble soit enroulé.
35

• En appuyant sur la touche (4) ce réglage est mémorisé et l’appa-
reil retourne à l’affichage normal. Si, lors du réglage, aucune
touche n’est actionnée pendant 5 secondes, l’appareil retourne
automatiquement à l’affichage normal.
Préréglage des fonctions supplémentaires
Le Fishfinder dispose de trois différentes fonctions supplémentaires
qui peuvent être sélectionnées individuellement.
• Il s’agit ici de la fonction d’économie de piles, lors de laquelle la
mesure de sonar ainsi que l’actualisation de l’affichage ne sont
effectuées que tous les 10 secondes (affichage „BATT SAVE“),
• de l’éclairage continu de l’affichage (symbole d’ampoule) et
• de la mise en marche de l’alarme de poissons acoustique (sym-
bole de haut-parleur).
Pour activer une ou plusieurs de ces fonctions, procédez comme suit :
• Maintenez enfoncée la touche“SETUP“ pendant env. 3 secondes.
L’affichage „BATT SAVE“ commence à clignoter.
• A l’aide de la touche „SETUP“ vous pouvez commuter entre les
trois fonctions.
• Pour activer ou désactiver une ou plusieurs de ces fonctions,
appuyez sur la touche „ENTER“. La touche correspondante s’al-
lume en permanence ou clignote lors de sa désactivation.
• Si pendant env. 5 secondes aucune touche n’est actionnée, le
Fishfinder se remet en affichage normal.
☞Dans le fonctionnement normal, l’éclairage de l’écran
reste allumé pendant 2 secondes au maximum afin de
ménager les piles. Lorsque l’éclairage continu est acti-
vé, la durée de service des piles se réduit.
L’alarme de poissons acoustique ne réagit qu’en cas de
grands bancs de poissons. Pour des poissons indivi-
duels, l’alarme reste „muet“.
34
Leaking or damaged batteries may cause alkali burns if in contact
with skin. It is therefore advisable to use suitable protective gloves.
Make sure that the batteries are not short-circuited. Do not throw
batteries into the fire.
Batteries should not be recharged. Danger of explosion.
Never open the casing of the fish finder in water.
The display device corresponds to protection class I and is spray
water protected. Do not immerse the display device.
If you have reasons to assume that safe operation is no longer pos-
sible, then disconnect the appliance immediately and secure it
against inadvertent operation. It can be assumed that safe opera-
tion is no longer possible if:
- the appliance is visibly damaged,
- it does not function any longer and
- if it has been stored for long periods of time under unfavourable
conditions
- if it has been subject to considerable stress in transit.
You should also heed the safety instructions in each chapter of these
instructions.
19

Inserting/changing the batteries
The fish finder requires four type AA batteries for operation
(mignon). The batteries are not included in the scope of delivery.
In the top right corner of the display is the battery status indicator in
the shape of a battery. It changes its appearance depending on the
state of the battery.
Batteries are full
Batteries are half-full, please keep a new set ready.
Batteries are empty and need to be replaced.
Proceed as follows to replace the batteries:
Turn the round screw on the back clockwise 90° with a screwdriver
or a coin.
Remove the cover of the battery compartment.
If applicable, remove the spent batteries from the battery compartment
and insert four new batteries of the same type observing the correct
polarity. Observe of the polarity markings in the battery compartment.
Close the battery compartment in reverse order.
Attention! Grease the rubber seal from time to time to preserve its
tightness.
The sonar fish finder is now ready for operation.
☞Only use alkaline batteries. These are more powerful
than common zinc-carbon batteries and prolong the
service life.
20
Mise en service
Mettez en marche le Fishfinder en appuyant brièvement sur le bou-
ton triangulaire (4) sur la face de l’appareil.
L’appareil s’allume et passe une courte vérification de fonctions lors
de laquelle tous les segments sont représentés brièvement dans
l’affichage. L’éclairage s’allume également pendant environ 3
secondes.
Pour éteindre l’appareil, appuyez sur la touche triangulaire (4) et
maintenez-la enfoncée pendant env. 3 secondes. L’appareil se met
hors tension.
Mode démo
Le Fishfinder dispose d’un programme démo qui représente toutes
les fonctions „à sec“. A cet effet, le capteur du sonar (6) ne doit pas
se trouver dans l’eau.
Eteignez le Fishfinder. Appuyez sur la touche marche/arrêt
(4) et maintenez-la enfoncée pendant env. 5 secondes. Le Fishfin-
der s’allume, deux bips sonores retentissent. Le mode démo est
actif et toutes les variations d’affichages sont apparaissent sur
l’écran.
Pour éteindre l’appareil, maintenez la touche marche/ arrêt (4)
enfoncée pendant env. 3 secondes. Le Fishfinder s’éteint.
Préréglage de l’unité de mesure
L’unité de mesure de l’affichage de la profondeur peut être modifiée
de mètre (m) sur pied (ft).
Pour le réglage, procédez comme suit :
• Mettez l’appareil en marche.
• Appuyez sur les deux touches „SETUP“ et „ENTER“ en même
temps et maintenez-les enfoncées pendant env. 5 secondes.
• L’unité de mesure commence à clignoter.
•
Avec tout actionnement des touches „SETUP“ ou „ENTER“ vous
pouvez commuter entre les unités de mesure. Réglez l’unité désirée.
33
