Contest HELIUM Series User manual

GUIDE DE L’UTILISATEUR
USER GUIDE
10518-10519-10520-10521-10522-10523 - Version 1 / 09-2019
Série HELIUM - Système mini line array
HELIUM Series - Mini line array system

Série HELIUM - Système mini line array
Page 2
1 - Instructions de sécurité
IMPORTANT
Le symbole IMPORTANT signale
une recommandation d'utilisation
importante. CAUTION
Le symbole CAUTION signale un risque de dégrada-
tion du produit.
WARNING
Le symbole WARNING signale un risque d'atteinte à l'intégrité physique de
l'utilisateur et de toute autre personne présente.
Le produit peut de plus être endommagé.
Informations importantes de sécurité
Symboles utilisés
Seuls les services techniques compétents et recon-
nus par HITMUSIC sont habilités à réaliser la mainte-
nance de cet appareil. Les gestes courants d'entretien
doivent respecter les précautions de ce manuel.
Cet appareil contient à l’intérieur de son boîtier, des
parties non isolées sous tensions suffisamment éle-
vées pour représenter un risque de choc électrique.
Vous ne devez en aucun cas réaliser la maintenance
de cet appareil lorsque celui-ci est sous tension.
Cet appareil a été créé pour fonctionner en lieu chauf-
fé et isolé de toute forme d'humidité ou de projection
d'eau. Toute utilisation en lieu humide, non-protégé,
ou soumis à des variations de températures impor-
tantes peu représenter un risque tant pour l'appareil
que pour toute personne à proximité.
ATTENTION : Afin de réduire les risques de chocs électriques,
ne retirez jamais les capots. Il n’y a aucune pièce réparable
par l’utilisateur à l’intérieur. Contactez un service technique
compétent pour la maintenance de cet appareil.
Niveaux sonores
Les systèmes de sonorisation sont capables
de délivrer un niveau sonore (SPL) nuisible
à la santé humaine. Les niveaux de pression
sonore apparemment non critiques peuvent
endommager l’audition si la personne y est
exposée sur une longue période.
Ne pas stationner à proximité immédiate des
enceintes acoustiques en fonctionnement.
WARNING
Risque d'électrocution
Afin de prévenir les risques d’électrocution,
n’utilisez pas de rallonge, de prise multiple
ou tout autre système de raccordement sans
que les parties métalliques en contact soient
complètement hors de portée.
Protection de l’environnement
• L’environnement est une cause que défend HITMUSIC, nous commercialisons uniquement des produits propres,
conformes aux normes ROHS.
• Votre produit est composé de matériaux qui doivent être recyclés, ne le jetez pas dans votre poubelle, apportez-le dans
un centre de collecte sélective mis en place à proximité de votre résidence. Les centres de services agréés vous
reprendront votre appareil en fin de vie afin de procéder à sa destruction dans le respect des règles de l’environnement.
• Pour plus de renseignements http://www.hitmusic.fr/directives-deee.php.

Série HELIUM - Système mini line array
Page 3
Instructions et recommandations
1 - Lisez les instructions :
Il est conseillé de bien lire toutes les instructions d’utilisation
et de fonctionnement avant l’utilisation de l’appareil.
2 - Conservez les instructions :
Il est conseillé de conserver les instructions d’utilisation et de
fonctionnement ultérieurement.
3 - Considérez les avertissements :
Il est conseillé de bien prendre en compte tous les
avertissements et toutes les instructions de fonctionnement
du produit.
4 - Suivez les instructions :
Il est conseillé de bien suivre toutes les instructions de
fonctionnement et d’utilisation.
5 - Eau et humidité :
N’utilisez pas cet appareil à proximité de l’eau, par exemple
près d’une baignoire, d’un lavabo, d’un évier ou d’une bassine;
ni dans un endroit humide ou près d’une piscine, etc...
6 - L’installation :
Ne posez pas cet appareil sur un meuble roulant, un trépied, un
support ou une table instables. L’appareil risquerait de tomber
blessant gravement un enfant ou un adulte et
de s’abîmer sérieusement. Utilisez seulement
un meuble roulant, une étagère, un trépied,
un support ou une table recommandés par
le fabricant ou vendus avec l’appareil. Dans
tous les cas pour installer l’appareil il est conseillé de suivre
les instructions du fabricant et d’utiliser des instruments
recommandés par celui-ci.
Il est fortement conseillé de déplacer avec prudence le meuble
roulant quand l’appareil se trouve dessus. Des arrêts brutaux,
une trop forte poussée et des surfaces rugueuses risqueraient
de renverser l’ensemble.
7 - Montage en plafonnier ou sur un mur :
Il est recommandé de contacter votre revendeur avant tout
montage.
8 - Aération :
Les fentes et ouvertures dans le boîtier sont prévues
pour l’aération , pour assurer une utilisation en toute
confiance du produit et pour éviter une surchauffe.
Ces ouvertures ne doivent donc pas être obstruées
ni recouvertes. Il faut faire attention à ne jamais obstruer ces
ouvertures en plaçant le produit sur un lit, un canapé, une
couverture ou autre surface de ce style. Cet appareil ne devrait
pas être placé dans une installation fermée tels une valise ou
un rack à moins qu’une aération ait été prévue ou que les
instructions du fabricant aient été suivies.
9 - Chaleur :
Il est conseillé de maintenir le produit éloigné des sources
de chaleur tels les radiateurs, les poêles, les réflecteurs de
chaleur ou autres produits (ainsi que les amplificateurs) qui
produisent de la chaleur.
10 - Alimentation électrique :
Ce produit fonctionne seulement sur le voltage
indiqué sur une étiquette au dos de l’appareil. Si
vous n’êtes pas sûr du voltage de votre installation
électrique, consultez votre revendeur ou votre
compagnie d’électricité.
11 - Protection des câbles électriques:
Il faut veiller à ce que les câbles électriques ne
soient pas susceptibles d’être piétinés ou pincés
par des objets placés dessus ou contre, en faisant
particulièrement attention aux câbles au niveau des
prises et de leur point de sortie sur l’appareil.
12 - Pour nettoyer :
Débranchez l’appareil avant de le nettoyer.
N’utilisez pas d’accessoires non conseillés par le
fabricant. Utilisez un chiffon humide sur la surface
de l'appareil. Ne passez pas l'appareil sous l'eau.
13 - Période de non utilisation :
Débranchez le cordon d'alimentation de votre lecteur si vous
ne l'utilisez pas durant une longue période.
14 - Pénétration d’objets ou de liquides :
Ne laissez jamais pénétrer d’objets en tout genre
dans cet appareil à travers les ouvertures car ils
risqueraient de provoquer un incendie ou une
décharge électrique.
Ne répandez jamais de liquides en tout genre sur
le produit.
15 - Dommages nécessitant un entretien :
Adressez-vous à des personnes qualifiées dans
les cas suivants :
- Quand le cordon d’alimentation ou la prise est
abîmé(e).
- Si du liquide a été répandu ou si des objets
sont tombés dans l’appareil.
- Si le produit a été au contact de pluie ou d’eau.
- Si le produit ne fonctionne pas normalement en suivant les
instructions.
- Si le produit a pris un choc.
16 - Entretien/révision :
N’essayez pas de réviser vous-même ce produit.
Cela vous exposerait à une dangereuse tension.
Adressez-vous à un personnel qualifié.
17 - Milieu de fonctionnement :
Température et humidité du milieu de
fonctionnement : De +5 à +35° ; humidité relative
inférieure à 85% (orifice de ventilation non
obstrués).
N'installez pas l'appareil dans un endroit mal
ventilé ou dans un lieu soumis à une forte humidité ou en plein
soleil (ou à une forte lumière artificielle).
WARNING
WARNING
WARNING
WARNING
CAUTION
CAUTION
CAUTION
CAUTION

Série HELIUM - Système mini line array
Page 4
Système à la carte avec caisson actif au choix et têtes passives.
L'ensemble peut fonctionner en mini line array et aussi en 2.1 sur pieds grâce aux accessoires optionnels.
Le système Helium a été conçu pour répondre aux demandes des installateurs qui souhaitent bénéficier de la technologie line
array tout en gardant une grande facilité d'utilisation et un encombrement minimum.
La qualité du grain du médium aigu associé à la directivité du système permet de profiter d'une diffusion claire et précise.
2 - Présentation
3 - Caractéristiques détaillées
HL-4 HL-8ASUB HL-10ASUB
Puissance 100 W RMS - 200 W max. 300 W RMS - 600 W max. 400 W RMS - 800 W max.
Réponse en fréquence 150 Hz - 25 KHz 80 - 200 Hz 50 - 200 Hz
SPL max. (@1m) 121 dB 110 dB 114 dB
Impédance nominale 16 Ohms 4 Ohms 4 Ohms
Boomer 2 x 4 pouces 2 x 8 pouces 2 x 10 pouces
Tweeter Tweeter à ruban magnétostatique - -
Dimensions 485 x 135 x 260 mm 485 x 540 x 260 mm 485 x 540 x 310 mm
Poids net 5,2 Kg 19,2 Kg 29,2 Kg
Dispersion Pavillon guide d'ondes (HxV) 120 x
30 à 90° selon l'angle du cluster --
Connecteurs Entrée/Sortie Speakon
Entrées :
2 x Combo XLR/Jack niveau ligne
Entrées :
2 x Combo XLR/Jack niveau ligne
Sorties :
2 x Combo XLR/Jack niveau ligne
2 x Speakon amplifiées pour les têtes
Sorties :
2 x Combo XLR/Jack niveau ligne
2 x Speakon amplifiées pour les têtes
Amplification -
Étage basses :
2 x 200W RMS / Classe D - 8 Ohms
Étage basses :
2 x 320W RMS / Classe D - 4 Ohms
Étage mid/high :
2 x 200W RMS / classe D - 8 Ohms
Étage mid/high :
2 x 200W RMS / classe D - 8 Ohms
Réglages -
Volume :
Réglage du niveau général du
système
Volume :
Réglage du niveau général du
système
Bass :
Réglage du niveau du caisson
Bass :
Réglage du niveau du caisson
Sélecteur STEREO / PARALLEL pour
l'utilisation en 2.1 ou en Line array
Sélecteur STEREO / PARALLEL pour
l'utilisation en 2.1 ou en Line array

Série HELIUM - Système mini line array
Page 5
4 - Description des panneaux arrières
Panneau arrière des caissons. Les deux caissons disposent des mêmes fonctionnalités
Panneau arrière des satellites
4VOLUME
Ce potentiomètre permet de régler le niveau de
puissance du système. Vous pouvez travailler avec ce
réglage au maximum mais pour assurer un niveau de
qualité sonore optimal, éviter de dépasser le niveau 0 dB
en sortie de votre table de mixage.
5Sélecteur OPERATION MODE
Ce sélecteur permet de choisir un des deux modes de
fonctionnement du système :
- STEREO : les signaux présents sur les entrées INPUT1
et INPUT2 sont amplifiés et envoyés respectivement
vers les sorties OUTPUT1 et OUTPUT2.
- PARALLEL : Seul le signal présent sur l'entrée INPUT1
est amplifié et envoyé vers les sorties OUTPUT 1 et
OUTPUT2.
6BASS
Ce potentiomètre permet de régler le niveau du caisson
de basses.
7LINK1 et LINK2
Ces deux sorties sur XLR femelle sont câblées en
parallèle avec les entrées INPUT1 et INPUT2.
Elles permettent de récupérer les signaux présents en
entrée pour les envoyer vers un autre système.
8OUTPUT1 et OUTPUT2
Sorties vers les satellites sur connecteurs Speakon.
9INPUT et LINK
Entrée / sortie sur connecteurs Speakon.
1Prise secteur
Connecteur pour câble d’alimentation fourni.
N’utilisez que le câble fourni ou son équivalent.
2Bouton de mise sous tension
Avant de mettre votre caisson sous tension, assurez
vous que le potentiomètre LEVEL soit sur la valeur 0.
3INPUT1 et INPUT2
Entrée symétriques sur fiches combo Jack/XLR.
Reliez sur ces entrées le signal provenant de votre table
de mixage ou toute autre source de niveau ligne.
6
5
43
781
2
9

Série HELIUM - Système mini line array
Page 6
5 - Schémas de principe
Principe 1 : le mode LINE-ARRAY
C'est l'utilisation la plus courante du système.
Chaque caisson peut alimenter un maximum de
4 satellites

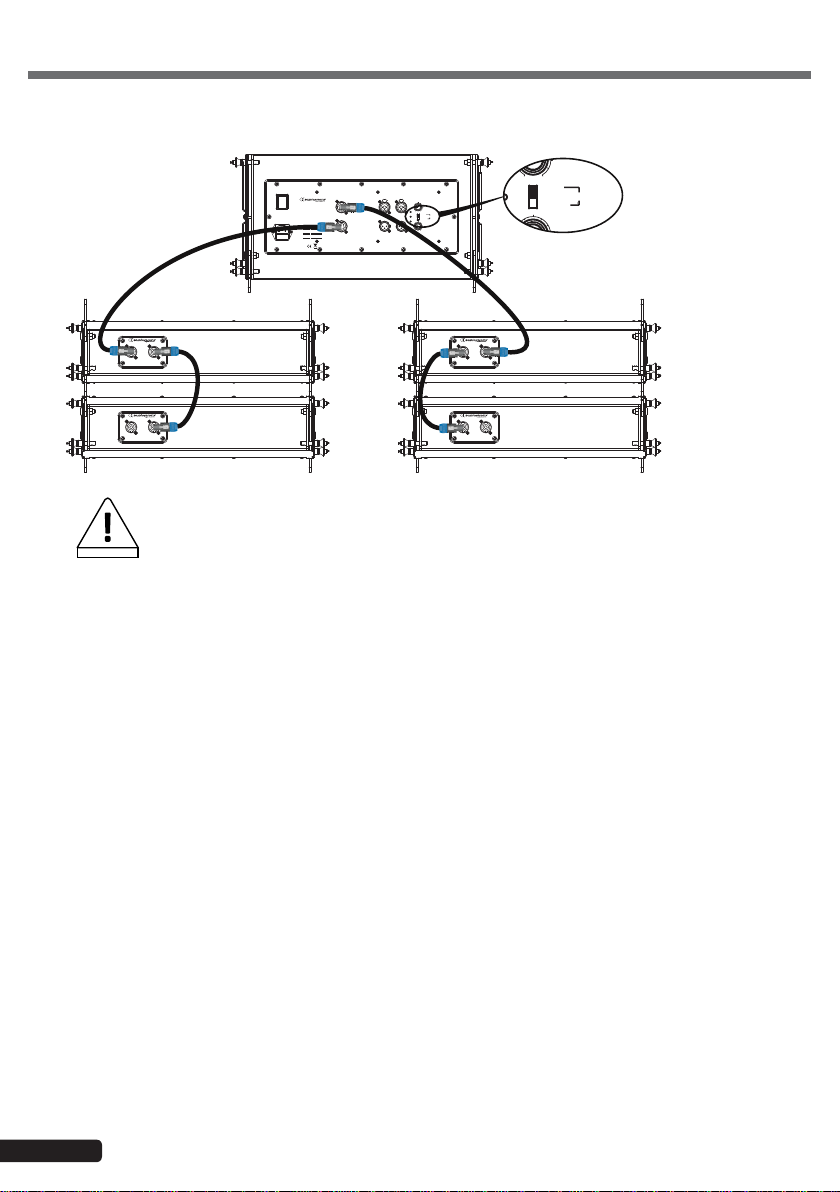

Schéma de principe du câblage en mode Line-Array :
Dans ce mode le sélecteur du mode
opératoire doit être sur la position
PARALLEL.
Chaque sortie amplifie deux têtes
branchées en parallèle
Note : les cordons Speakon de liaison ne
sont pas fournis avec le système.
HL-8ASUB ou HL-10ASUB
4 x HL-4 maximum
HL-BUMPER
Structure ou
pied élévateur
INPUT
200W- 16Ohms
LINK
HL-4
INPUT
200W- 16Ohms
LINK
HL-4
INPUT
200W- 16Ohms
LINK
HL-4
INPUT
200W- 16Ohms
LINK
HL-4
POWER
SIGNAL
LIMIT
BASS
OUTPUT1
INPUT1 INPUT2
LINK1 LINK 2
OUTPUT2
VOLUME
PARALLEL
OPERATIONMODE
STEREO
POWER
ON
OFF
AC100-240V 50/60Hz1A
FUSE
T5AL/250V
WARNING
DONOTEXPOSE
THISEQUIPMENTTO
RAINORMOISTURE
ATTENTION
RISQUEDECHOC
ELECTRIQUE
NEPASOUVRIR
FORCONTINUEDPROTECTION
AGAINSTRISKOF FIRE, REPLACE
ONLYWITHTHESAME TYPE OF FUSE
CAUTION
UTILISEZUNFUSIBLE
DERECHANGE
DEMEMETYPE
ATTENTION
HL-8ASUB
WER
GNAL
MIT
BASS
VOLUME
PARALLEL
OPERATION MODE
STEREO
WARNING
Veillez à utiliser des accessoires d'accroches répondants
aux normes de sécurité en vigueur et supportant le poids
de l'ensemble.

Série HELIUM - Système mini line array
Page 7
10°
9°
8°
7°
6°
Système d'accroche des têtes et caissons :
Les pattes de fixations coulissent à
l'intérieur du chassis.
Pour fixer les enceintes entres-elles
sortez les pattes et sécurisez l'ensemble
grâce aux goupilles de maintient.
Vérifiez la bonne tenue de
chaque éléments du line-array
avant de le suspendre
WARNING
Orientation des têtes et caissons :
Vous pouvez orienter chaque têtes du line-
array de 0° à 10° selon la configuration de
l'espace à sonoriser.
L'objectif étant de répartir la diffusion sur
l'ensemble de la surface.

Série HELIUM - Système mini line array
Page 8
En mode Line-Array le caisson peut aussi être posé au sol et ainsi
servir de support aux satellites.
Ce type de diffusion est souvent utilisée pour sonoriser des
gradins.

Série HELIUM - Système mini line array
Page 9
HL-FRAME
HL-POLE

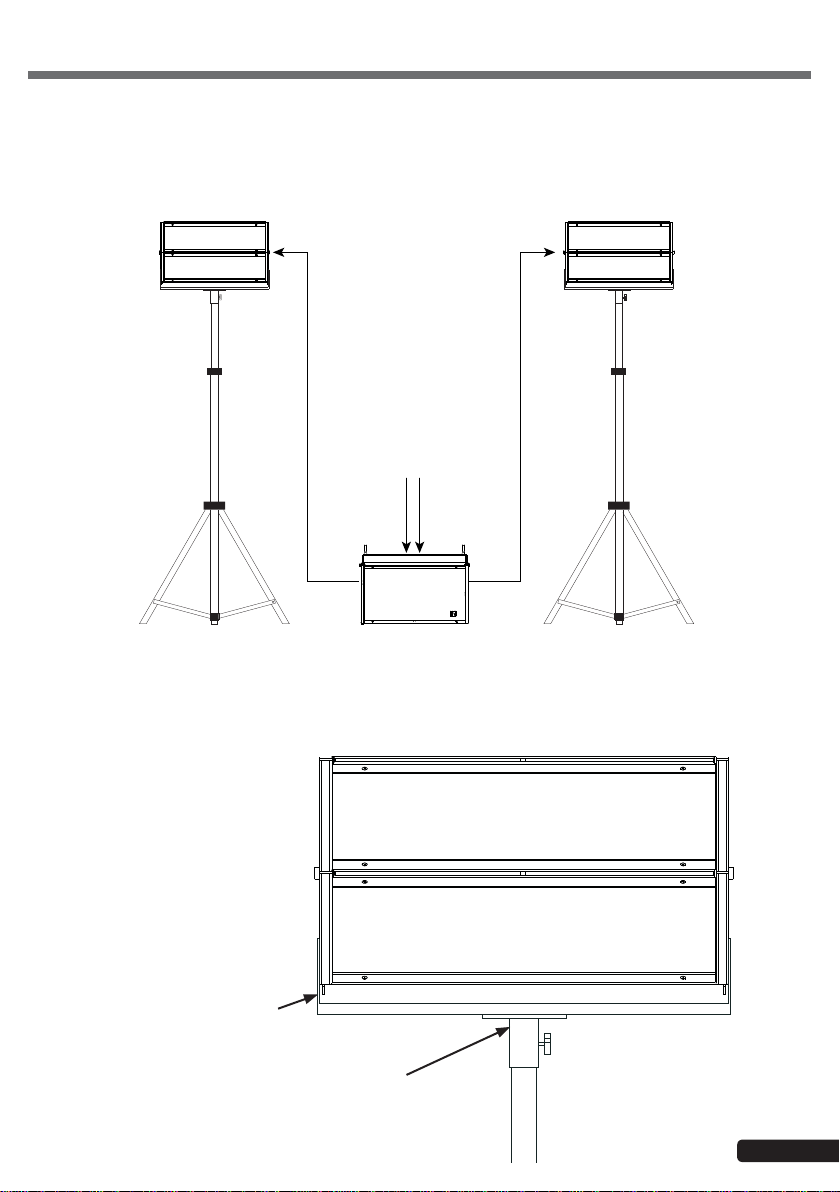

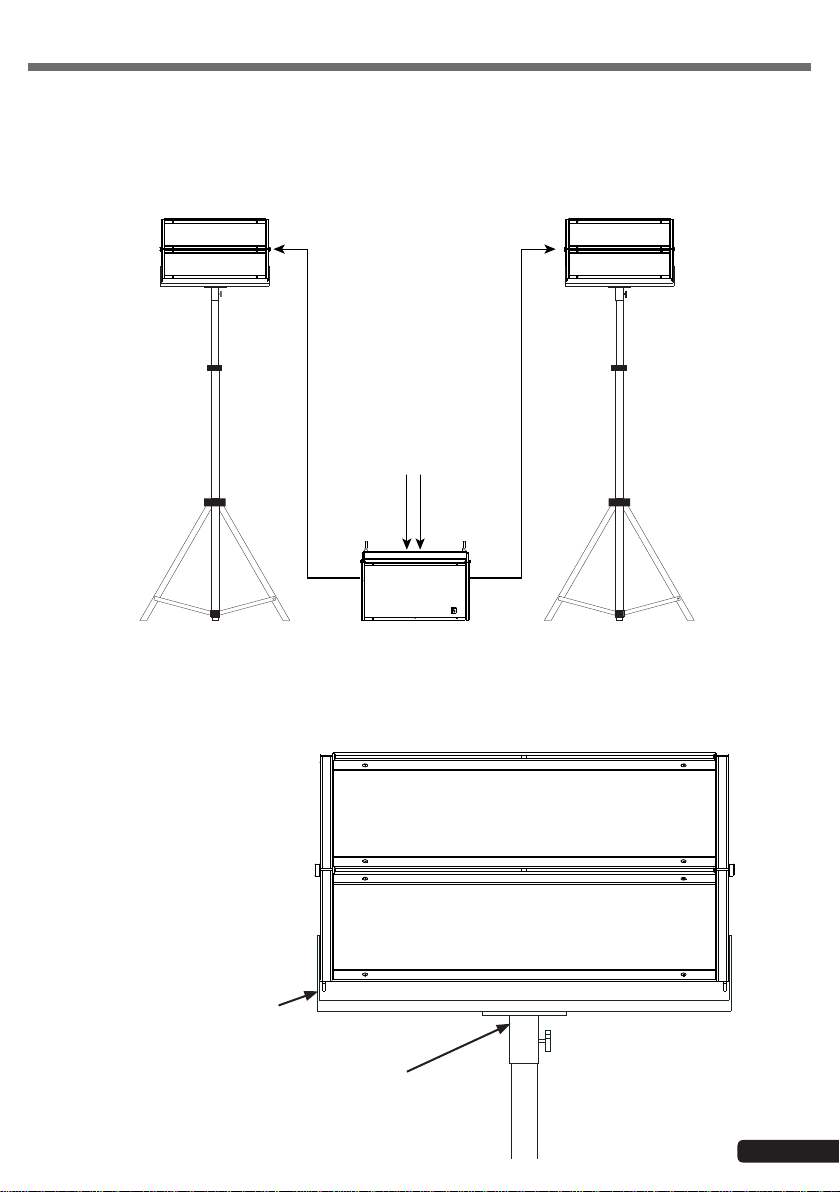

Principe 2 : le mode 2.1
C'est l'un des avantages de ce système : sa versatilité.
On utilise un caisson et 2 x 2 HL-4 pour la stéréo.
Signal stéréo injecté
sur les entrées
INPUT1 et INPUT2
Pour une utilisation sur pieds comme dans l'exemple ci-dessus la série HELIUM propose un système de support orientable :
HL-FRAME et un adaptateur : HL-POLE.

Série HELIUM - Système mini line array
Page 10
INPUT
200W- 16Ohms
LINK
HL-4
INPUT
200W- 16Ohms
LINK
HL-4
INPUT
200W- 16Ohms
LINK
HL-4
INPUT
200W- 16Ohms
LINK
HL-4
POWER
SIGNAL
LIMIT
BASS
OUTPUT1
INPUT1 INPUT 2
LINK1 LINK2
OUTPUT2
VOLUME
PARALLEL
OPERATIONMODE
STEREO
POWER
ON
OFF
AC100-240V 50/60Hz1A
FUSE
T5AL/250V
WARNING
DONOTEXPOSE
THISEQUIPMENTTO
RAINORMOISTURE
ATTENTION
RISQUEDECHOC
ELECTRIQUE
NEPASOUVRIR
FORCONTINUEDPROTECTION
AGAINSTRISKOF FIRE, REPLACE
ONLYWITHTHESAME TYPE OF FUSE
CAUTION
UTILISEZUNFUSIBLE
DERECHANGE
DEMEMETYPE
ATTENTION
HL-8ASUB
WER
GNAL
MIT
BASS
VOLUME
PARALLEL
OPERATION MODE
STEREO
Schéma de principe du câblage en mode 2.1
Dans ce mode le sélecteur
du mode opératoire
doit être sur la position
STEREO.
Chaque paire de HL-4
restitue un des deux cotés
de la stéréo
En mode 2.1 on ne peut pas mettre plus de 2 satellites par coté
CAUTION

Série HELIUM - Système mini line array
Page 11
8.5°
5°
3.5°
0°

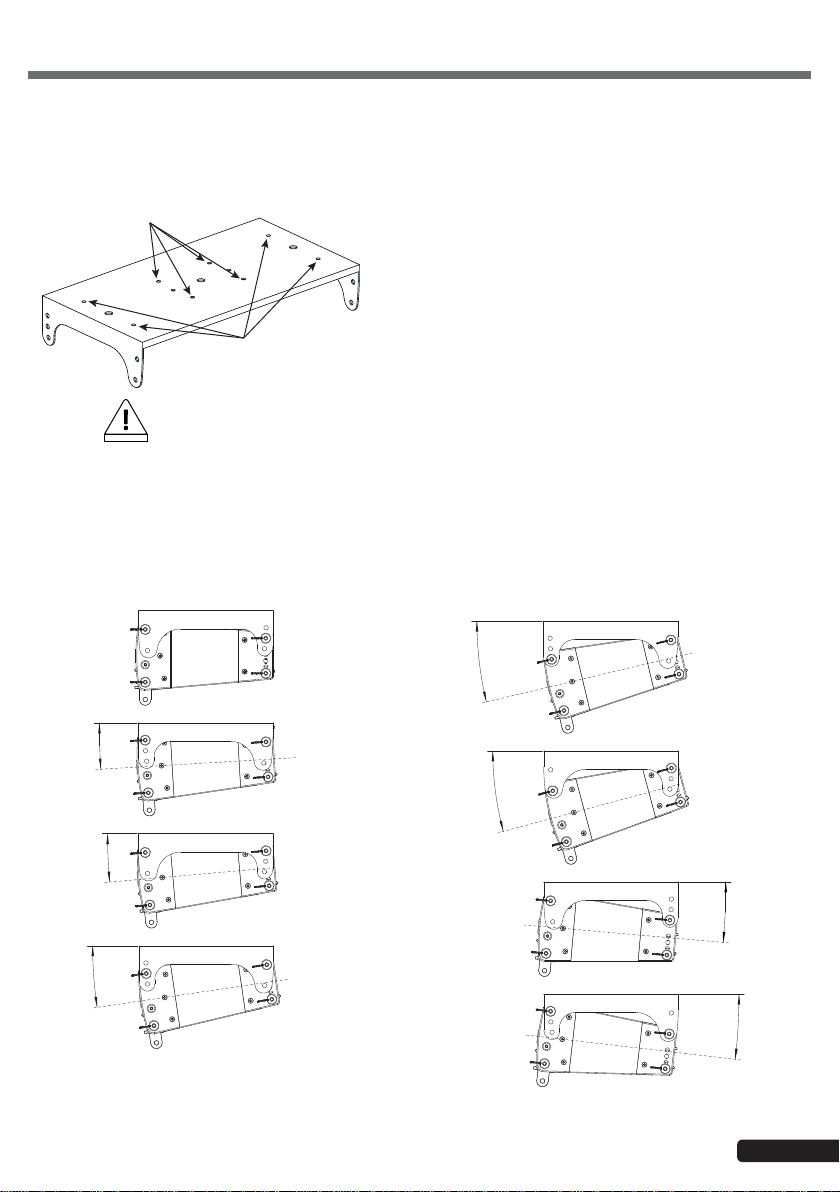

Principe 3 : Installation des tête sur le HL-FRAME
Le HL-FRAME permet de fixer jusqu'à 4 têtes HL-4 et de les orienter suivant les besoins de l'installation.
Ainsi il est possible de fixer discrètement vos satellites aux plafond et de bénéficier du principe de diffusion du line-array .
Trous de fixation pour l'adapateur HL-POLE
Trous de fixation du HL-FRAME au
plafond.
Veillez à utiliser des vis et chevilles
adaptées à votre support. Le HL-
FRAME peut supporter 4 têtes
maximum
WARNING
13.5°
15°
-5°
-6.5°
Orientations des têtes sur le HL-FRAME

HELIUM Series - Mini line array system
Page 12
Sound levels
Our audio solutions deliver important sound
pressure levels (SPL) that can be harmful
to human health when exposed during long
periods. Please do not stay in close proximity
of operating speakers.
1 - Safety information
This symbol signals an important safety
precaution. The CAUTION symbol signals a risk of product deterioration.
The WARNING symbol signals a risk to the user’s physical integrity.
The product may also be damaged.
Important safety information
Symbols used
Any maintenance procedure must be performed by a CONTEST
authorised technical service. Basic cleaning operations must tho-
roughly follow our safety instructions.
This product contains non-isolated electrical components. Do not
undertake any maintenance operation when it is switched on as
it may result in electric shock.
This unit is intended for indoor use only. Do not use it in a wet,
or extremely cold/hot locations. Failure to follow these safety ins-
tructions could result in fire, electric shock, injury, or damage to
this product or other property.
WARNING : This unit contains no user-serviceable parts. Do not open the
housing or attempt any maintenance by yourself. In the unlikely even your unit
may require service, please contact your nearest dealer.
In order to avoid any electrical malfunction, please do not use any multi-socket,
power cord extension or connecting system without making sure they are
perfectly isolated and present no defect.
Recycling your device
• As HITMUSIC is really involved in the environmental cause, we only commercialise clean, ROHS compliant products.
• When this product reaches its end of life, take it to a collection point designated by local authorities. The separate collection and recycling of your
product at the time of disposal will help conserve natural resources and ensure that it is recycled in a manner that protects human health and the
environment.
Risk of electrocution
To prevent the hazard of electric shocks, do not use
extension cords, multi-socket or any other connection
system without making sure metal parts completely are
out of reach.

HELIUM Series - Mini line array system
Page 13
1 - Please read carefully :
We strongly recommend to read carefully and understand
the safety instructions before attempting to operate this unit.
2 - Please keep this manual :
We strongly recommend to keep this manual with the unit for
future reference.
3 - Operate carefully this product :
We strongly recommend to take into consideration every
safety instruction.
4 - Follow the instructions:
Please carefully follow each safety instruction to avoid any
physical harm or property damage.
5 - Avoid water and wet locations :
Do not use this product in rain, or near washbasins or other
wet locations.
6 - Installation :
We strongly encourage you to only use a
fixation system or support recommended by
the manufacturer or supplied with this product.
Carefully follow the installation instructions and
use the adequate tools.
Always ensure this unit is firmly fixed to avoid
vibration and slipping while operating as it may result in
physical injury.
7 - Ceiling or wall installation :
Please contact your local dealer before attempting any ceiling
or wall installation.
8 - Ventilation :
The cooling vents ensure a safe use of this product,
and avoid any overheating risk.
Do not obstruct or cover these vents as it may
result in overheating and potential physical injury or
product damage. This product should never been
operated in a closed non-ventilated area such as a flight case
or a rack, unless cooling vents are provided for the purpose .
9 - Heat exposure :
Sustained contact or proximity with warm surfaces may cause
overheating and product damages. Please keep this product
away from any heat source such as a heaters, amplifiers, hot
plates, etc...
10 - Electric power supply :
This product can only be operated according to
a very specific voltage. These information are
specified on the label located at the rear of the
product.
11 - Power cords protection:
Power-supply cords should be routed so that they
are not likely to be walked on or pinched by items
placed upon or against them, paying particular
attention to cords at lugs, convenience receptacles
and the point where they exit from the fixture.
Instructions and recommendations
12 - Cleaning precautions :
Unplug the product before attempting any cleaning
operation. This product should be cleaned only with
accessories recommended by the manufacturer.
Use a damp cloth to clean the surface. Do not
wash this product.
13 - Long periods of non use :
Disconnect the unit’s main power during long periods of
non use.
14 - Liquids or objects penetration :
Do not let any object penetrate this product as it
may result in electric shock or fire.
Never spill any liquid on this product as it may
infiltrate the electronic components and result in
electric shock or fire.
15 - This product should be serviced when :
Please contact the qualified service personnel if :
- The power cord or the plug has been damaged.
- Objects have fallen or liquid has been spilled into
the appliance.
- The appliance has been exposed to rain or water.
- The product does not appear to operate normally.
- The product has been damaged.
16 - Inspection/maintenance :
Please do not attempt any inspection or
maintenance by yourself. Refer all servicing to
qualified personnel.
17 - Operating environment :
Ambient temperature and humidity: +5 - +35°C,
relative humidity must be less than 85% (when
cooling vents are not obstructed).
Do not operate this product in a non-ventilated,
very humid or warm place.

HELIUM Series - Mini line array system
Page 14
On-demand system with your choice of active subwoofer and passive satellites.
The whole system can be operated as mini line array and also en 2.1 with stands thanks to the optional accessories.
The Helium system was designed to meet the needs of anyone willing to benefit from the line array technology while preserving
ease-of-use and minimum size.
The quality of medium highs combined with the system directivity allows to enjoy clear and pure sounds.
2 - Presentation
3 - Detailed specifications
HL-4 HL-8ASUB HL-10ASUB
Power 100 W RMS - 200 W max. 300 W RMS - 600 W max. 400 W RMS - 800 W max.
Frequency response 150 Hz - 25 KHz 80 - 200 Hz 50 - 200 Hz
SPL max. (@1m) 121 dB 110 dB 114 dB
Nominal impedance 16 Ohms 4 Ohms 4 Ohms
Boomer 2 x 4 '' 2 x 8" 2 x 10"
Tweeter Tweeter with magnetostatic ribbon - -
Dimensions 485 x 135 x 260 mm 485 x 540 x 260 mm 485 x 540 x 310 mm
Net weight 5,2 Kg 19,2 Kg 29,2 Kg
Dispersion Guide pavilion (HxV) 120 x 30 at 90°
depending on the cluster angle --
Connectors Speakon Input/Output
Inputs:
2 x line-level Combo XLR/Jack
Inputs:
2 x line-level Combo XLR/Jack
Outputs:
2 x line-level Combo XLR/Jack
2 x Powered Speakon, for the
satellites
Sorties :
2 x Combo XLR/Jack niveau ligne
2 x Powered Speakon, for the
satellites
Amplification -
Subwoofer:
2 x 200W RMS / Class D - 8 Ohms
Subwoofer:
2 x 320W RMS / Class D - 4 Ohms
mid/high :
2 x 200W RMS / Class D - 8 Ohms
mid/high :
2 x 200W RMS / Class D - 8 Ohms
Settings -
Volume:
Main volume control
Volume:
Main volume control
Bass:
Subwoofer volume settings
Bass:
Subwoofer volume settings
STEREO / PARALLEL switch to use it
as 2.1 or Line array
STEREO / PARALLEL switch to use it
as 2.1 or Line array
s

HELIUM Series - Mini line array system
Page 15
4 - Rear panels description
Rear panels of subwoofers. Both subwoofers have the same features.
Rear panels of satellites
4VOLUME
Allows you to adjust the main volume of the system.
It can be set at its maximum, however, please avoid
exceeding 0dB coming from your mixing desk.
5OPERATION MODE switch
Allows you to select one of the two modes of the system:
- STEREO: Signals present on INPUT1 and INPUT2 are
amplified and sent to OUTPUT1 and OUTPUT2.
- PARALLEL: The signal on INPUT1 only is amplified
and sent to OUTPUT 1 and OUTPUT2.
6BASS
Allows you to adjust basses from the subwoofer.
7LINK1 and LINK2
These two XLR female sockets are wired in parallel with
INPUT1 and INPUT2.
They allow you to send incoming signals to another
system.
8OUTPUT1 and OUTPUT2
Outputs connecting the satellites via Speakon.
9INPUT and LINK
Input / output via Speakon connectors.
1Power plug
Connector for power cord supplied.
Only use the supplied cable or its equivalent.
2Power button
Please make sure the LEVEL knob is at 0 before
deactivating your device.
3INPUT1 and INPUT2
Balanced inputs via combo Jack/XLR plugs.
Connect here an incoming signal from your mixing desk
or any other line-level source.
6
5
43
781
2
9

HELIUM Series - Mini line array system
Page 16
5 - Possible setups
Setup 1: LINE-ARRAY mode
This is the most common use of this system.
Each subwoofer can power up to 4 satellites
Line array wiring setup:
The mode switch must be in PARALLEL
position.
Each output amplifies 2 satellites wired in
parallel
Note: Speakon connection cables are not
supplied with the system.
HL-8ASUB or HL-10ASUB
4 x HL-4 maximum
HL-BUMPER
Structure or
stand
INPUT
200W- 16Ohms
LINK
HL-4
INPUT
200W- 16Ohms
LINK
HL-4
INPUT
200W- 16Ohms
LINK
HL-4
INPUT
200W- 16Ohms
LINK
HL-4
POWER
SIGNAL
LIMIT
BASS
OUTPUT1
INPUT1 INPUT2
LINK1 LINK 2
OUTPUT2
VOLUME
PARALLEL
OPERATIONMODE
STEREO
POWER
ON
OFF
AC100-240V 50/60Hz1A
FUSE
T5AL/250V
WARNING
DONOTEXPOSE
THISEQUIPMENTTO
RAINORMOISTURE
ATTENTION
RISQUEDECHOC
ELECTRIQUE
NEPASOUVRIR
FORCONTINUEDPROTECTION
AGAINSTRISKOF FIRE, REPLACE
ONLYWITHTHESAME TYPE OF FUSE
CAUTION
UTILISEZUNFUSIBLE
DERECHANGE
DEMEMETYPE
ATTENTION
HL-8ASUB
WER
GNAL
MIT
BASS
VOLUME
PARALLEL
OPERATION MODE
STEREO
WARNING
Please make sure to use fixing accessories in compliance
with the local regulations and able to hold the whole
system.

HELIUM Series - Mini line array system
Page 17
10°
9°
8°
7°
6°
Wiring diagram for subwoofer and satellites:
Fixing brackets slide into the chassis.
Use the fixing brackets to stack the
satellites and secure the whole thanks to
the locking pins.
Please make sure every
element of the line-array is
secure before trying to hang it.
WARNING
Subwoofer and satellites direction:
You can rotate each satellite of the line-
array from 0° to 10° depending on the
configuration of the room.
The main goal is to spread the sound
across the whole space.

HELIUM Series - Mini line array system
Page 18
In mini-line array mode, the subwoofer can also be handled
on the ground and be used as support for the satellites.
This solution is often chosen for sound-requiring bleachers.

HELIUM Series - Mini line array system
Page 19
HL-FRAME
HL-POLE
Setup 2: 2.1 mode
The versatility of this system is one of its advantage.
We use a subwoofer and 2 x 2 HL-4 for the stereo.
Stereo signal sent to
INPUT1 and INPUT2
The HELIUM series offer an orientable support system to use speaker stands: HL-FRAME and one adapter: HL-POLE.

HELIUM Series - Mini line array system
Page 20
INPUT
200W- 16Ohms
LINK
HL-4
INPUT
200W- 16Ohms
LINK
HL-4
INPUT
200W- 16Ohms
LINK
HL-4
INPUT
200W- 16Ohms
LINK
HL-4
POWER
SIGNAL
LIMIT
BASS
OUTPUT1
INPUT1 INPUT 2
LINK1 LINK2
OUTPUT2
VOLUME
PARALLEL
OPERATIONMODE
STEREO
POWER
ON
OFF
AC100-240V 50/60Hz1A
FUSE
T5AL/250V
WARNING
DONOTEXPOSE
THISEQUIPMENTTO
RAINORMOISTURE
ATTENTION
RISQUEDECHOC
ELECTRIQUE
NEPASOUVRIR
FORCONTINUEDPROTECTION
AGAINSTRISKOF FIRE, REPLACE
ONLYWITHTHESAME TYPE OF FUSE
CAUTION
UTILISEZUNFUSIBLE
DERECHANGE
DEMEMETYPE
ATTENTION
HL-8ASUB
WER
GNAL
MIT
BASS
VOLUME
PARALLEL
OPERATION MODE
STEREO
Wiring diagram in 2.1 mode
The mode selector switch
must be set on STEREO.
Each pair of HL-4
broadcast sounds from
each side of the stereo.
Two satellites maximum per side can be used in 2.1 mode.
CAUTION
