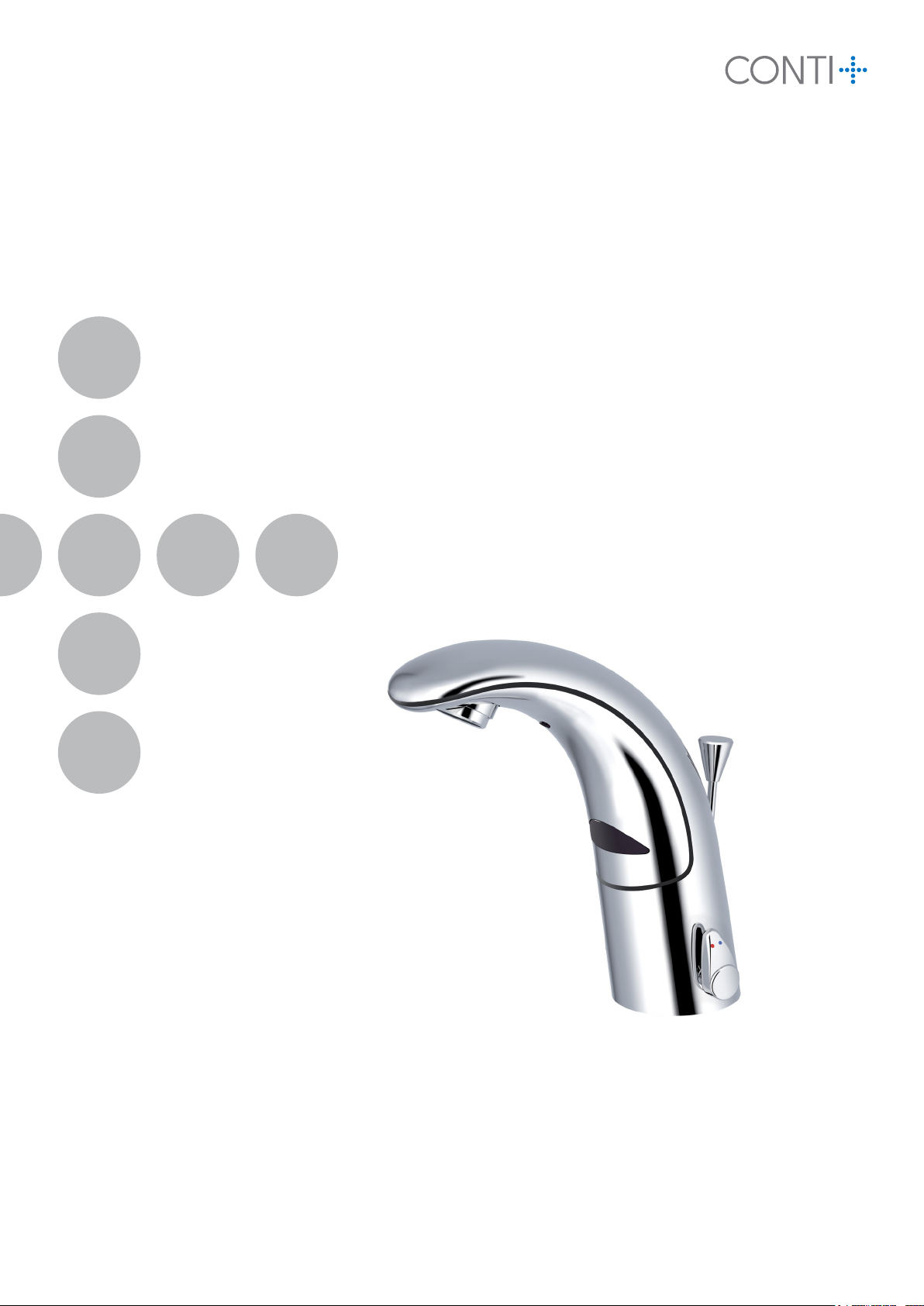

Conti+ A Series Instruction Manual

A-Serie
Waschtischarmatur
Washbasin faucet
Servantarmatur
Vaskearmatur/vægarmatur
Montage/Bedienungsanleitung
Installation/User manual
Monterings/brukerveiledning
Monteringsvejledning
74.035.SK15
A10
A20
A30

2 74.035.SK15
A10 A20
A30
max.
600mm
3-5 mm
L1 N
230 V ~
max.
600 mm
3-5 mm
L1 N
230 V ~
Click
Click-plus
12a 2b
12a 2b
3 5
1x
6
7
4
• Richtlinien zur Installation • Installation guidelines
• Installasjonsveiledning • Installations vejledning
• Wasserleitungsdrücke von
Warmwasser und Kaltwasser
müssen gleich sein.
• Installation und Lagerung nur
in frostsicheren Räumen.
• The water pressure for both
the hot and
cold water pipes should be
equal.
• Install and store in frost-proof
rooms only.
• Trykket på kaldt og varmt
vann skal være likt.
• Installasjon og lagring kun i
frostsikre rom.
• Vandtrykket på koldt og varmt
vand skal være det samme.
• Installering og opbevaring i
frostsikre rum.
• Ab Datum des Erwerbes
(Kaufbeleg) gewähren wir
eine Garantie von 2 Jahren.
• We will guarantee the
products for 2 years from the
date of acquisition.
• Vi garanterer produktene 2
år fra kjøpsdato.
• 2 års garanti på produkter-
ne fra købsdato.

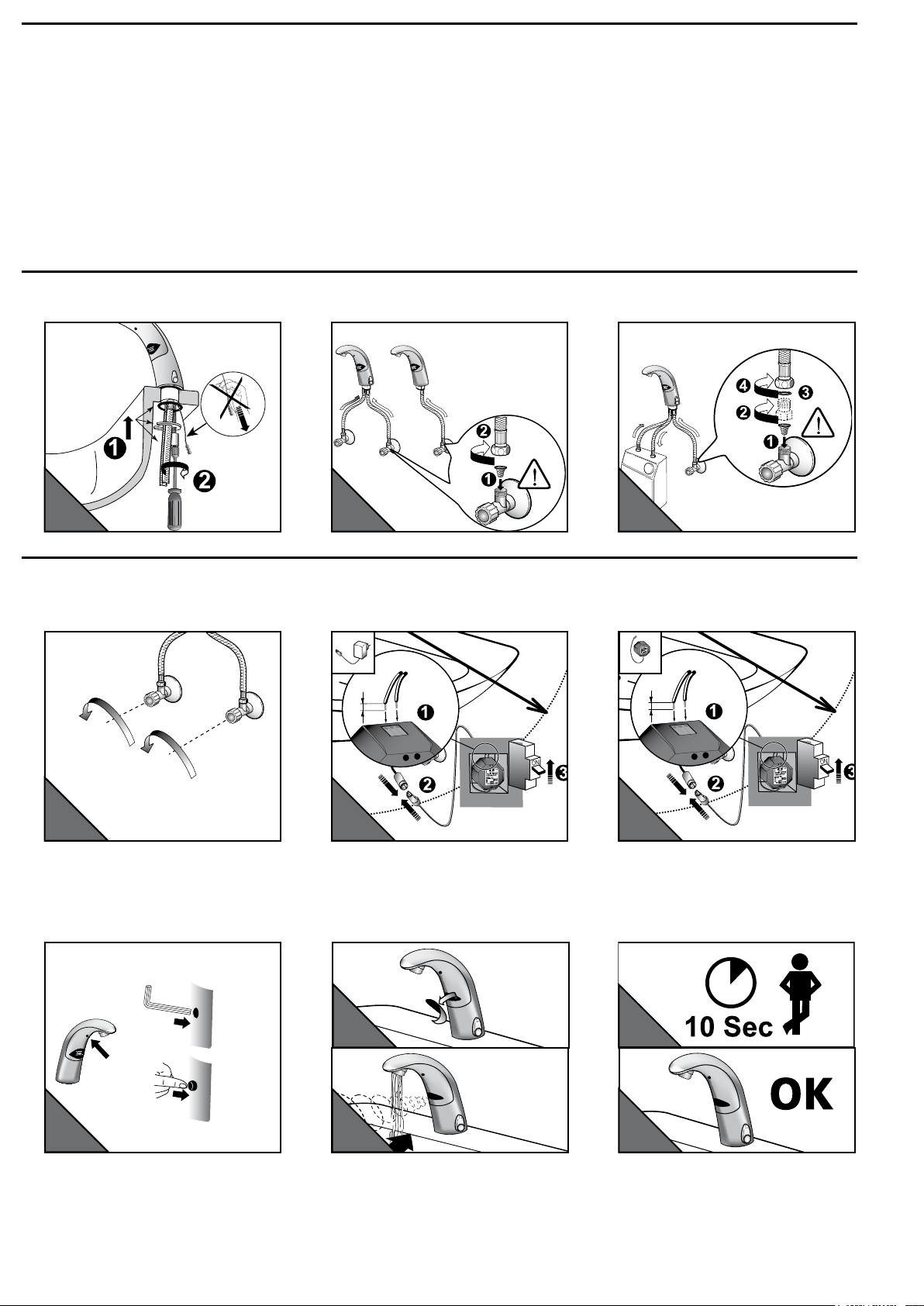

• Installation • Installation • Installasjon • Installation
• Inbetriebnahme • Preparing for operation
• Klargjøring for bruk • Klargøring til brug
• Wassermenge einstellen!
• Adjust water quantity!
• Still vannmengde!
• Indstilling af vandmængde
• Spannungsversorgung herstellen
• Connect to the power supply
• Opprette spenningsforsyning
• Etablering af spændingsforsyning
• Spannungsversorgung herstellen
• Connect to the power supply
• Opprette spenningsforsyning
• Etablering af spændingsforsyning
...1x Taste drücken...Aufkleber entfernen...
...Press the key once...remove sticker...
...Trykk tasten 1 gang - vent...
...1x tryk på tasten - vente...
...Wasser iesst ca.4sec....
...Water ows for approx. 4 sec...
...Vann renner i ca. 4 sek....
...vandet løber i ca. 4 sek....
...10sec. warten - Betriebsbereit
...Wait 10 sec; ready for use
...Vent 10sek. - klar til drift
...vent 10 sek. - driftsklar

74.035.SK15 3
12
STOP
12
STOP
12
1 x
1 x
2 x
1 x 2 sec
1 x 6 sec
1 x
Press
1 x 0,1 - 10 sec
2
Click
Click-plus
Click
Click-plus
4
5
1x
• Funktionen • functions • Funksjon • Funktioner
• Click • Click-plus
• Wasser ”Ein”
• Water ow ”On”
• Vannstrøm „På“
• Vand „Åben“
• Wasser ”Aus”
• Water ow ”Off”
• Vannstrøm „Av“
• Vand „lukket“
• Dauer ”Ein” (Wasser iesst max. 2 min)
• Continous ”On” (Water ows up to 2 min)
• Kontinuerlig „På“ (Vannet renner inntil
2min.)
• Click - Vand Åben (vandet løber op til
2min.)
• Kurz “Aus” (Pause von max. 2 min)
• Intermittent “Off” (Water stops up to 2 min)
• Kort „Av“ (Vannet stopper inntil 2 min)
• Click - Vand lukket (vand stop indtil 2 min)
• Wassernachlaufzeit einstellen • Set the water ow duration
• Innstille etterløpstid for vann • Tidsindstilling af efterløb vand
... erneut drücken (Wasser iesst) und nach gewünschter Wasserlaufzeit (0,1 - 10 sec) loslassen.
... Press again (water ows) and release when the desired time of waterow (0.1 - 10 sec) is reached.
... Trykk igjen (vannet yter) og slipp etter ønsket vannløpstid (0,1 - 10 sek.) er oppnådd.
… Tryk igen (vandet løber) og slip efter ønsket vandløbstid(0,1 -10 sec) er opnået.
• Taste 6sec drücken, loslassen...
• Press the key for approx. 6 sec Release...
• Trykk tasten i ca. 6 sek, slipp den løs...
• Tryk på tasten i ca. 6 sek. - slip…

4 74.035.SK15
5x

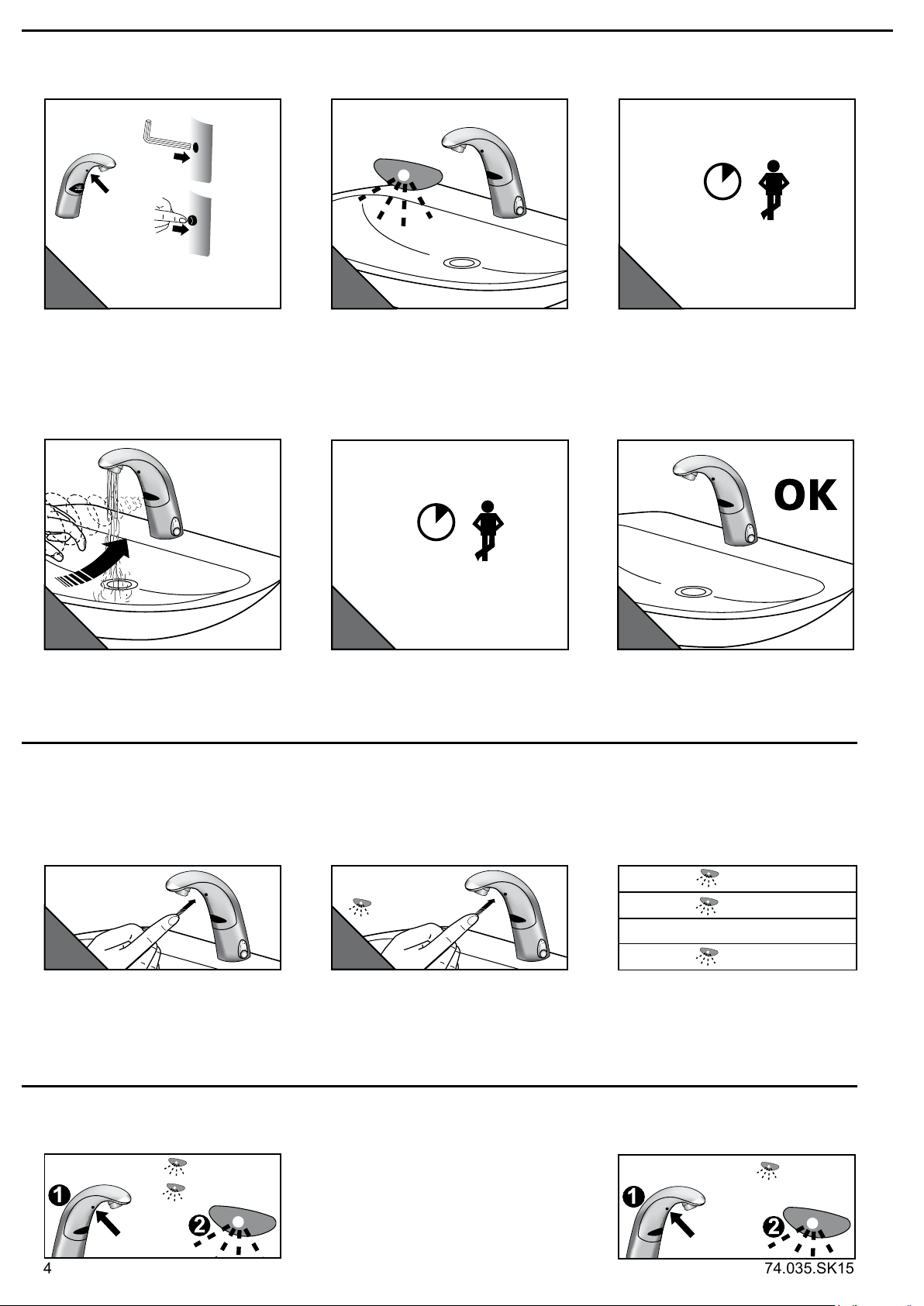

• Automatische Sensoreinmessung • Automatic sensor adjustment
• Automatisk innstilling av sensor • Autoset-automatisk sensor indstilling
Click
Click-plus
1
2x +
1x 5 sec
2
4x
4
15 sec.
3
• 2x kurz und 1x 5 sec Taste drücken bis...
• Press key twice, press again and hold
down for app. 5 sec until...
• Trykk tasten 2 ganger kort og 1 gang i 5
sek. til...
• 2x kort og 1x 5 sek. Tryk på tasten indtil…
...LED 4x blinkt - Taste loslassen...
...LED ashes 4 times. Release...
...LED blinker 4 ganger - slipp den
løs...
...LED blinker 4 gange - slip...
...15 sec warten...
...wait 15 sec...
...Vent 15 sek....
...Vent 15 sek....
• „Dauer-Ein“ Wasserlaufzeit programmieren
• Program the „permanent on“ water ow duration
• Programmere “kontinuerlig-på” vannstrømmingstid
• Programmering af varighed vandtilledning „Varighed-til“
1
1 x 2 sec 1 x 5 sec +
(1x-40x)
2
...Taste drücken bis LED (1x-40x) blinkt.
...Hold down the key until the LED ashes
(1x-40x)...
...Trykk tasten til LED‘en blinker(1x-40x)...
...Tryk på tasten, indtil LED blinker(1x-40x)...
...nach gewünschter Laufzeit loslassen
...Release after the required ow duration
...Slipp den løs etter ønsket gangtid
…slip den efter ønsket tid for tilledning
10 sec.
5 6
...Wasser iesst ca.4 sec...
...Water ows for approx. 4 sec...
...Vann renner i ca. 4 sek....
...vandet løber i ca. 4 sek....
...10 sec warten...
...Wait 10 sec...
...Vent 10sek....
...Vent 10sek....
...Betriebsbereit
...ready for use
...klar til drift
...driftsklar
• Taste 2 sec drücken, loslassen...
• Press the key for 2sec. Release...
• Trykk tasten i 2 sek, slipp den løs...
• Tryk på tasten i 2 sek. - slip…
1 x = 0,5 min
2 x = 1,0 min
... ... ...
40 x = 20 min
• 12/24 Stunden Zwangsspülung • 12/24 hours automatic ush
• 12/24 timer tvungen skylling • 12/24 timers tvangsskylning
• aktivieren
• activate
• aktiver
• aktivering
• deaktivieren
• deactivate
• deaktiver
• deaktivering
2x = 12h
3x = 24h
1x 24 sec.+ 1x
1x 24 sec.+

74.035.SK15 5
4x
3x
1x
2x
5x
6x = default
7x
8x
5 sec.

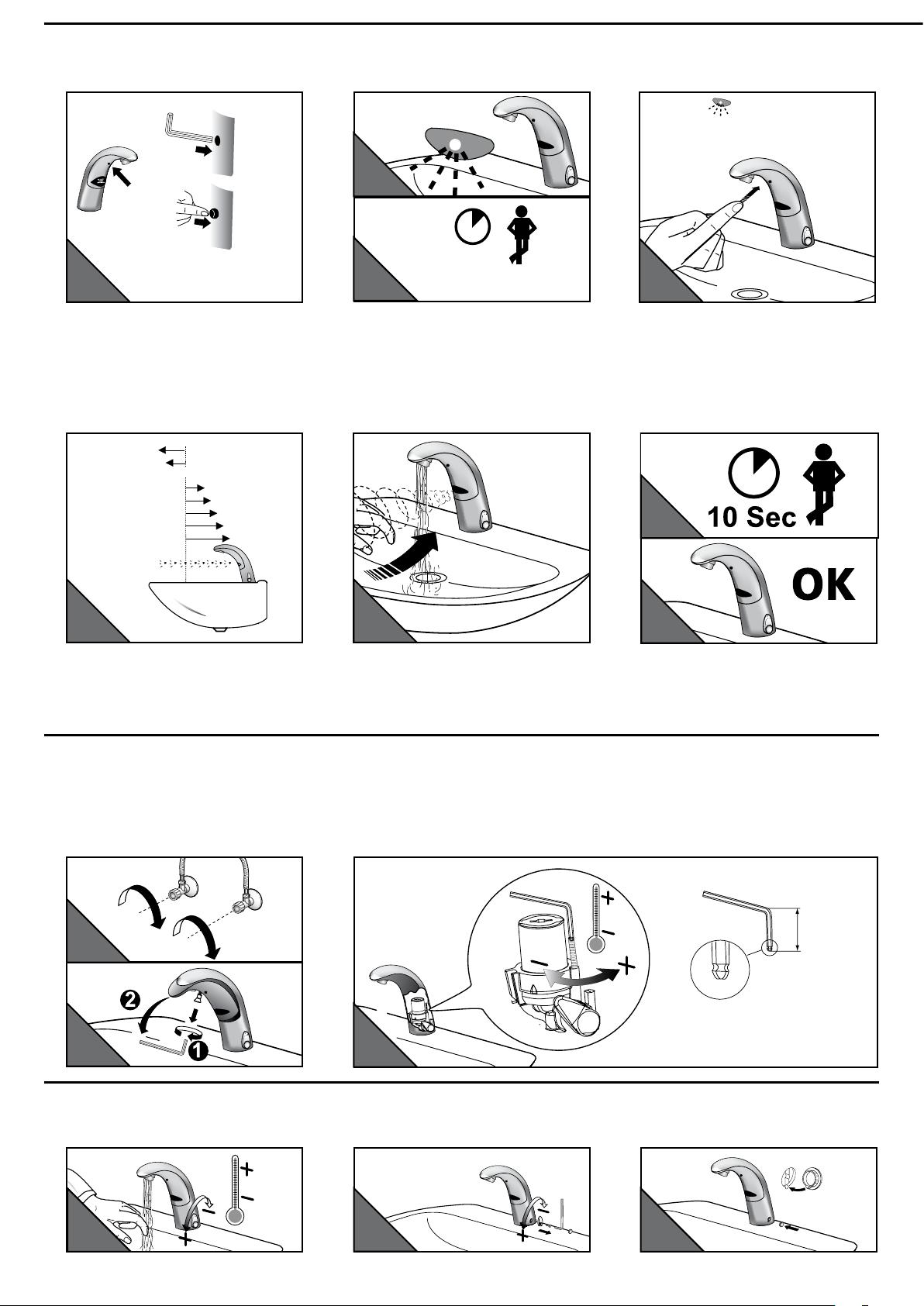

• Einstellung der Sensorreichweite • Setting the sensor range
• Innstilling av sensorrekkevidden • Indstilling af sensorens rækkevidde
Click
Click-plus
1
2x +
1x5 sec
54A
4
1 x ( 1x, 2x,...,5x)
8x=max ...1x=min, loslassen
8x=max ...1x=min, release
8x=maks. ...1x=min, slipp den løs
8x=maks ...1x=min, slip
3
13
4x
• 2x kurz und 1x 5 sec Taste drücken bis...
• Press key twice, press again and hold
down for app. 5 sec until...
• Trykk tasten 2 ganger kort og 1 gang i 5
sec til...
• 2x kort og 1x 5 sec Tryk på tasten indtil…
...Wasser iesst ca.4 sec...
...Water ows for approx. 4 sec...
...Vann renner i ca. 4 sec...
...vandet løber i ca. 4 sec...
...10 sec warten - Betriebsbereit
...Wait 10 sec - ready for use
...Vent 10sec. - klar til drift
...vent 10 sec - driftsklar
6
7
3
2
2
...Taste drücken bis LED blinkt...
... Hold down the key until the LED ashes...
... Trykk tasten til LED‘en blinker...
... Tryk på tasten, indtil LED blinker...
2
1
20-25mm
2 mm
• A10 - Heisswassersperre einstellen
• A10 - Adjusting the hot water limtation
• A10 - Still inn varmtvannsbegrensning
• A10 - Indstil varmtvandsbegrænsning
• Temperatur Fixeinstellung • Fixed temperature setting
• Fast temperaturinnstilling • Temperatur fastindstilling
... LED 4x blinkt - Taste gedrückt halten...
... LED ashes 4 times - hold pressed...
... Il LED non lampeggia 4 volte - e tenere
premuto...
... la LED clignote 4 fois - et tenez la touche
enfoncée...

6 74.035.SK15
3
Click
Click-plus
5
1x
4
A2 391.004.00 A10, A20, A30 B,N
A6 396.004.00 A10, A20, A30 B,N
A10 391.101.00 A10 B,N
A10 + 2x40c 391.001.00 A10 B,N
A20 391.130.00 A20 B,N
A20 + 40c 391.030.00 A20 B,N
A30 391.002.00 A30 B,N
A10K 391.111.00 A10 B,N
A20K 391.112.00 A20 B,N
B3 391.025.11 A10, A20, A30 B,N
B10 391.005.11 A10 B,N
B30 391.006.11 A30 B,N
B10K 391.105.11 A10 B,N
C1(comfort) 391.009.11 A10, A20, A30 B
C2(basic) 391.010.11 A10, A20, A30 B
C3(comfort) 391.011.11 A10, A20, A30 N
C4(basic) 391.012.11 A10, A20, A30 N
D2 391.016.11 A10, A20, A30 B,N
D10 391.014.11 A10, A20 B,N
D30 391.015.11 A30 B,N
10 391.003.11 A10 B,N
22 391.017.11 A10, A30 B,N
27 550.000.03 A10, A20, A30 B
36 390.003.00 A10, A20, A30 B,N
38 391.026.00 A10, A20, A30 N
40a 391.018.00 A10, A20 B,N
40b 391.019.00 A30 B,N
40c 391.034.00 A10, A20 B,N
41 391.020.00 A30 B,N
42 391.021.00 A10, A20, A30 B,N
43 391.036.00 A10, A20 B,N
46 550.032.00 A10, A20, A30 N
47 393.010.00 A10, A20, A30 N
4746
A6
A10
K
A20
K
A2
A10
A20
A30
40a
40b
40c
B10
B30
B3
B10K
B20K
41
42
C1-C4
38
27
36
D10/D30
D2
22 10
A6
8
9
A10
A20
A30
B
N
7
6
2
1

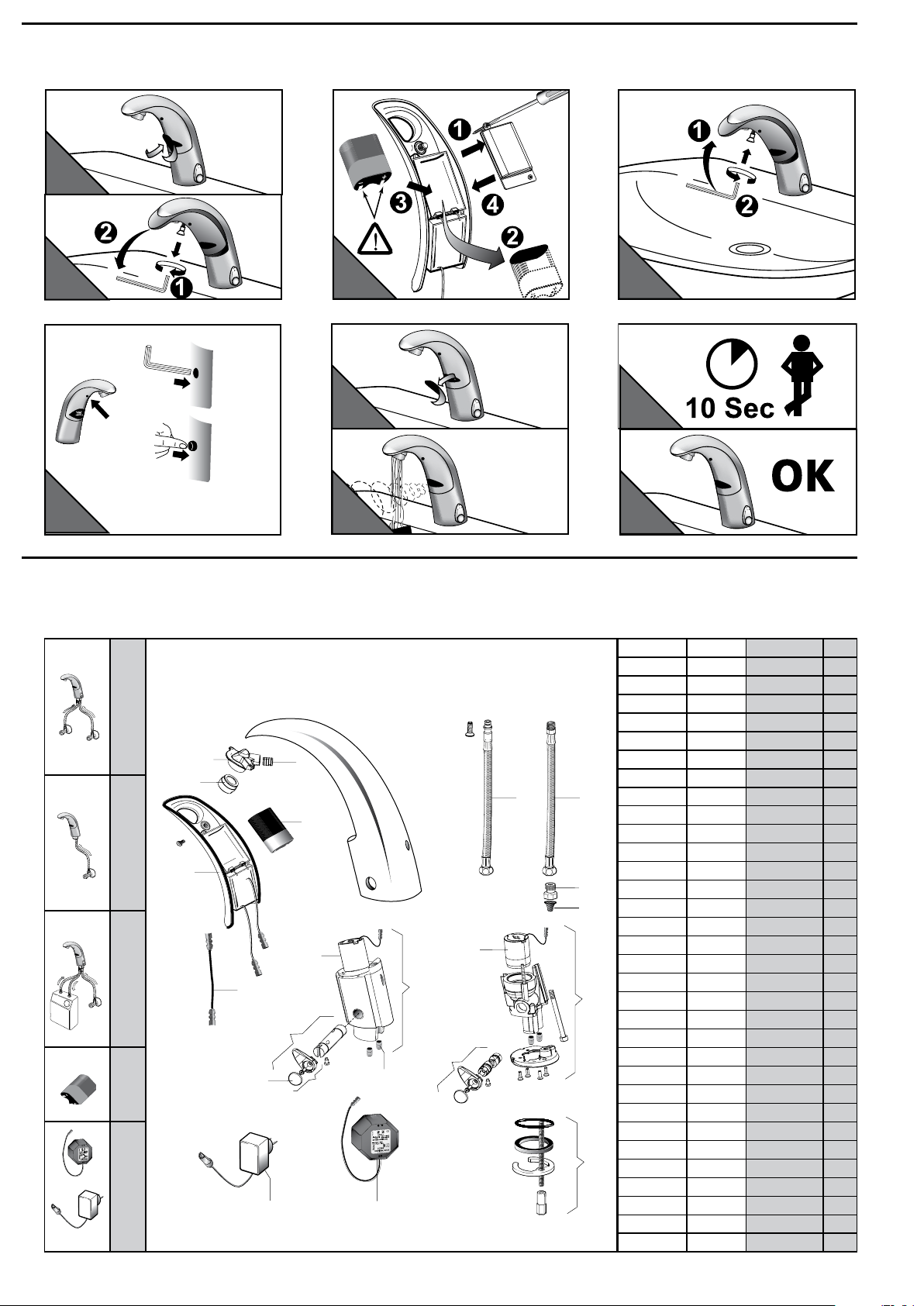

• Batteriewechsel • Changing the battery
• Bytte av batteri • Udskiftning af batteri
• Systemübersicht • System overview
• Systemoversikt • Systemoversikt

74.035.SK15 7
• Technische Daten • Technical Data • Tekniske data • Tekniske data
Batteriebetrieb battery operation Batteridrift Batteridrift 6V DC
Netzbetrieb mains supply Nettdrift Netdrift 230V AC / 6V DC
Wasserdruck water pressure Vanntrykk Vandtryk 0,3 - 10 bar
Durchussmenge Flow volume Gjennomstrømningsmengde Gennemstrømningsmængde 2 - 6 l/min
Wassernachlaufzeit Water ow duration Etterløpstid for vann Efterløbstid for 0,5 - 4 sec
Wassertemperatur water temperature Vanntemperatur Vandtemperatur max. 80°C
Störungsbehebung
Störung/Fehler Mögliche Ursache Behebung
Es iesst kein Wasser
· „Kurz-Aus“ ist aktiviert
· Absperrventil geschlossen
· Schmutzsieb verstopft
· Batterie leer
· Stromausfall / Netzteil defekt
· „Kurz-Aus“ beenden
· Absperrventil öffnen
· Schmutzsieb reinigen
· Batterie austauschen
· Stromversorgung prüfen
Amatur spült selbständig
(ohne Benutzung) · Reexion an Gegenständen · Automatische Einmessung · Einstellung der Sensorreichweite
Wasser iesst permanent · Ventil verschmutz / defekt · Ventil reinigen / erneuern
Rote LED blinkt ·Batterie leer ·Batterie austauschen
Trouble shooting
Disturbance / Error Cause Solution
Valve does not ush
· „Intermittent off“ is activated
· Stop valve closed or lter clogged
· Battery at
· Power failure
· End „intermittent off“
· Open stop valve or clean lter
· Change battery
· Check power supply
Valve ushes uncontrolled
(without use) · Reection · Automatic sensor adjustment · Setting the sesor range
Water ows permanently · Valve soiled / defect · Clean / Renew the valve
Red LED ashes · Battery at ·Change battery
Fejlsøgning
Udbedring af forstyrrelser/fejl Mulige årsager Mulige årsager
Det kommer ikke vann
· “Kort-av“ er aktivert
· Forstillingskran stengt
· lter tilsmusset
· Batteri att
· Strømfeil
· Avslutte „Kort-av“
· Åpne forstillingskran
· Rengjør lter
· Bytt batteri
· Kontoller strømforsyning
Ventilen spyler uten bruk · Reeksjon på gjenstander · Automatisk innstilling av sensor
· Innstilling av sensorrekkevidden
Vannet renner kontinuerlig · Ventil tilsmusset/defekt · Ventil rense/bytte ut
Dersom sensoren blinker
under bruk eller etter bruk
er batteriet att
· Batteri att · Bytt batteri
Feilsøking
Situasjon / feil Mulige årsaker Mulige årsaker
Der kommer ingen vand
· „Pause“ er aktiveret
· Stopventil lukket
· lter snavset
· Tomt batteri
· Strømfejl
· Afslut „Pause“
· Åben stop ventil
· Rengør lter
· Skift batteri
· Kontroller strømforsyning
Vandet løber ukontrolleret · Reeksion på genstande · Autoset-automatisk sensor indstilling
· Indstilling af sensorens rækkevidde
Vandet løber permanent · Snavset ventil/defekt · Ventil rense/bytte ut
Sensoren / LED blinker · Tomt batteri · Skift batteri

Abbildungen, Beschreibungen und technische Daten unverbindlich - Printed in Switzerland
CONTI Sanitärarmaturen GmbH
Haupstrasse 98
35435 Wettenberg
Germany
[email protected]
www.conti.plus
• Pege • Maintenance • Vedlikehold • Vedlige
